1 ALIPAINEISTAJIEN TOIMIVUUDEN JA TURVALLISUUDEN VARMISTAMINEN BEST- alipaineistajien vaatimustenmukaisuuden varmistaminen ja ylläpito Viite: Dutch asbestos regulations/ Hollannin asbestisäännökset SC530; kohta 11: NPU = Negative Pressure Units ; Alipaineistuskoneet (mukaanlukien osastoinnin sisällä käytettävät ilmanpuhdistus- ja ylipaineistuskoneet, pölynimurit sekä imuautot).

2 Asbestin käsittelyssa käytettävien alipaineistajien vaatimustenmukaisuus; SC530; kohta 11: NPU HEPA- suodattimen tulee olla EN1822 vaatimusten mukainen, suodatinluokka min. H13 Suodatinvalmistajan HEPA- testaussertifikaatin tulee olla koneen mukana työmaalla. HEPA- suodattimen on oltava varustettu metallisuojaverkolla tai -ritilällä HEPA- suodatin on vaihdettava uuteen, mikäli alipaineistajan erotusaste ei täytä suodatinluokan vaatimuksia tai mikäli alipaineistajan ilmamäärä on HEPA- suodattimen likaantumisesta johtuen alentunut 75%:iin tai enemmän ilmoitetusta (nimellis-)ilmamäärästä (HEPA- ja hienosuodattimin mitattuna). Alipaineistajan erotusasteen mittaus suoritetaan photometrillä (EN1822). Ilmamäärän mittaus suoritetaan puhaltimen maksiminopeudella esisuodattimen edestä. Ilmamäärää/virtausta osoittavina suureena on m³/h = otsapinta-ala (m²) x 3600 (sek/h) x suodattimen mitattu virtausnopeus (m/sek); (tarkastus, että tämä täyttää nomin). Alipaineistajan sähköisen tehon mittaus suoritetaan SFS-EN mukaisesti Puhallinnopeuden, käyttötuntimittarin, paine-eromittarin, merkkivalojen jne. tarkistukset tehdään laitteiden teknisen huollon yhteydessä.

3 Ilmamäärän mittaus; HEPA 14 ja G4- suodatin paikoillaan * Mittarina siipianemometri (kuva oikealla) Mittauspää viedään kiinni suodatinpintaan Mittauspisteitä 4 kpl; yli 4000 m²/h 5 kpl. Ilmamäärä, m³/h = Suodatinpinta-ala (m²) x 3600 (sek/h) x suodattimen mitattu virtausnopeus(m/sek). * Best- alipaineistajissa on aina HEPA 14- suodattimet

4 Esimerkki suodattimen mittausertifikaatista. Suodattimen yksilöinti: Valmistus-n:o, sarja-n:o, Testipvm. Testaajan tunnus. Suodattimen mitat, Nimellisilmamäärä, Alkupaine-ero, Normi-suodatinluokka EN1822-1:2009 mukaan: 1. Integral efficiency MPPS, 2. Minimum local Effiency 3. MPPS = Most Penetrating Particle Size= tunkeutuvin hiukkaskoko Testausolosuhteet: Testausilmamäärä; testiaerosoli, hiukkaskoko; käytetty hiukkasmäärä, lämpötila, ilman suht. kosteus Testin tulokset: 1. Integral efficiency 2. minimierotusaste 3. Paine-ero 4. Testin tuloksena oleva suodatinluokka 5. Todetut vuotokohdat 6. EN mukaisen vuototestin tulos 6. Hyväksytty Sertifikaatin on aina oltava alipaineistajan mukana työmaalla, esim työmaakansiossa Kaikissa Best:in alipaineistajissa käytetään HEPA 14- luokan suodattimia. Etusuodattimen luokka on G4 ja sen edessä käytettävän suodatinmaton G2 tai G3.

5 BEST ENVIRONMENTAL CARE & SAFETY COMPANIES IN CO-OPERATION WITH ASTQ Alipaineistajan erotusasteen mittaus Hiukkaslaskuri/Photometri ja DOP- aerosolikone Mittauspää kiinnitetään poistopuolen säleikköön DOP- hiukkaset tuotetaan aerosoligeneraattorilla Mitataan erotusaste photometri- hiukkaslaskurilla

6 Esimerkki ilmamäärän mittauksista eri konetyypeillä. - Mittaustilanteessa koneessa on HEPA- suodattimen edessä koneen vakiomallinen esisuodatin. - Esisuodattimen pinta-alalla ja keräyskapasiteetilla on keskeinen merkitys laitteiden ominaisuuksia verrattaessa. - Alipaineistajan suodatinkustannukset on otettava huomioon laitteita hankittaessa! Alipaineistajan nimellis- Ilmamäärän määrittäminen Suodattimineen. 1. Laitetyyppi 2. Esisuodattimen pinta-ala 3. Mittauspisteiden määrä 4. Nimellisilmamäärä 5. Berekning= todellisen ilmamäärän laskenta: Suodatinala m² x mittausten keskiarvo x 3600 = m³/h

7 Testisertifikaatti (MALLI) Myyjän tiedot Laitteen tiedot Ilmamäärätesti; normimäärä*/ mitattu määrä -Kansainvälinen normi, NKO-Nmi; anemometri; kalibrointi-pvm. Erotusastetesti/läpäisymäärä; normi*/mitattu - EN1822; Aerosoli-photometri; kalibrointi-pvm. Sähkötoimintojen testi; normi*/mitattu: - Visuaalinen tarkastelu - Vastustesti M Ohm - Vuotovirta ma - Tehonotto kva * Valmistajan ilmoittama Testaajan tiedot ja ajankohta Sertifikaatti toimitetaan jokaisen uuden laitteen mukana ja Hollannin käytännön mukaan se laaditaan aina suodattimen vaihdon yhteydessä tai vähintään 1 v välein. 1 v. välein testataan myös muut laitteet, kuten imurit, vesijärjestelmät sekä erityisesti hengityksensuojaimet ja paineilmalaitteet.

8 Best testaa aina seuraavat kohdat alipaineistajien toimitusten, huollon ja testien yhteydessä: Ilmamäärätesti Erotusasteen DOP-testi Koneen sähköisten toimintojen testi Lisätietoja maahantuojalta: A.Seppälä Total Quality Oy Luoteisrinne 4 C Espoo puh info@astq.fi

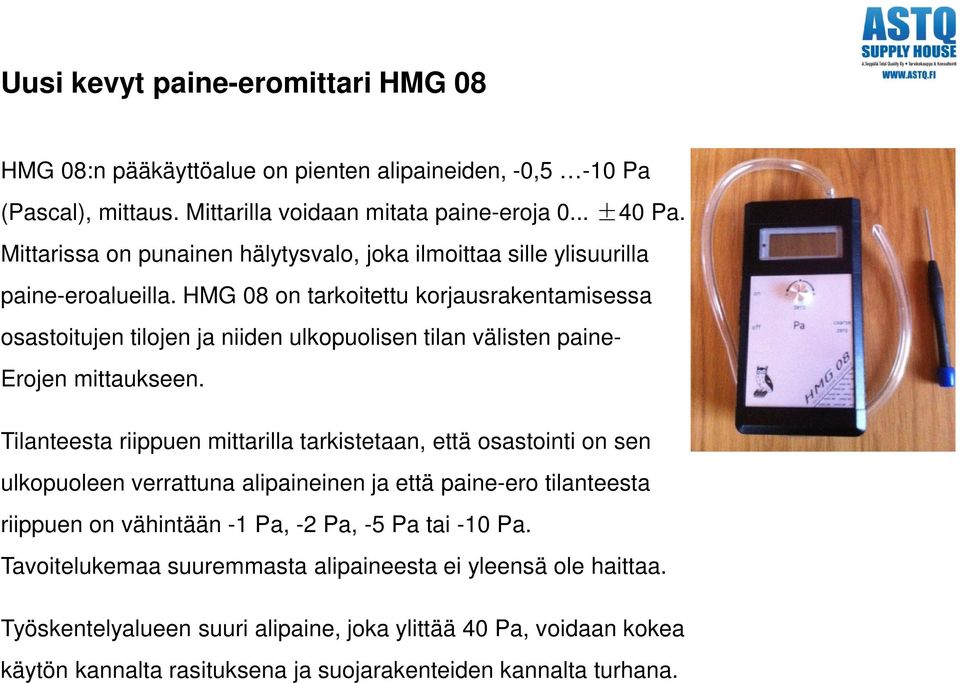

9 Uusi kevyt paine-eromittari HMG 08 HMG 08:n pääkäyttöalue on pienten alipaineiden, -0,5-10 Pa (Pascal), mittaus. Mittarilla voidaan mitata paine-eroja 0... ±40 Pa. Mittarissa on punainen hälytysvalo, joka ilmoittaa sille ylisuurilla paine-eroalueilla. HMG 08 on tarkoitettu korjausrakentamisessa osastoitujen tilojen ja niiden ulkopuolisen tilan välisten paine- Erojen mittaukseen. Tilanteesta riippuen mittarilla tarkistetaan, että osastointi on sen ulkopuoleen verrattuna alipaineinen ja että paine-ero tilanteesta riippuen on vähintään -1 Pa, -2 Pa, -5 Pa tai -10 Pa. Tavoitelukemaa suuremmasta alipaineesta ei yleensä ole haittaa. Työskentelyalueen suuri alipaine, joka ylittää 40 Pa, voidaan kokea käytön kannalta rasituksena ja suojarakenteiden kannalta turhana.
