Laitetunnusjärjestelmä LVIA Versio

Transkriptio

1 Laitetunnusjärjestelmä LVIA Versio 5.5

2 MUUTOKSET Versio Muutos Päivämäärä/ Tekijä 2 Lisätty luettelopohjat lisättävistä/poistettavista laitteista JF 3 Täydennetty Rakennusautomaatioon liittyvät asiat MT 4 Liite 3 Lisätty merkintä, mitkä laitteet esitetään paikantamispiirustuksissa MT 5 Täydennetty Rakennusautomaatioon ja Sairaalakaasujärjestelmien MSi / HOA liittyviä laitteita ja täsmennetty aikaisempia ohjeita. 5.1 Täydennetty Ilmanvaihtokoneen laitteidentunnuksia (liite 4 sivut MSi / HOA 1,2) 5.2 Täydennetty järjestelmiä taajuusmuuttajaohjauksilla (Liite 4) MSi / HOA 5.3 Täsmennetty pienten projektien laitenimeämistä MSi / HOA 5.4 Täsmennetty sairaalakaasujärjestelmien nimeämistä ja täydennetty MSi / HOA keskusimujärjestelmien nimeämistä. 5.5 Täsmennetty kenttälaitteiden nimeämistä, lisätty kaukojäähdytys LVIA osajärjestelmätunnuksiin, päivitetty sairaalakaasujärjestelmien nimeämisohje muutettu liitteen 5 lämpötila-anturin pistetunnus, painekytkimen kirjoitusasu ja pistetunnus sekä muutettu liitteen 6 painevahdin tunnuksia. JNi / MSi /JLK

3 SISÄLLYSLUETTELO 1. TUNNUSJÄRJESTELMÄ LAITTEIDEN NIMEÄMINEN...2 KENTTÄLAITTEIDEN NIMEÄMINEN LAITETUNNUSJÄRJESTELMÄN KÄYTTÖ UUSIEN LAITETUNNUSTEN HYVÄKSYTTÄMISMENETELMÄ POIKKEAMAT OHJEESTA KIRURGISEN SAIRAALAN KYMMENLUKUJÄRJESTELMÄ LIITTEET LIITE 1 LIITE 2 LIITE 3 LIITE 4 LIITE 5 LIITE 6 LAITEKILPI ESIMERKKI PROJEKTIN YHTEYDESSÄ ASENNETTAVAT UUDET LAITTEET (TAULUKKOESIMERKKI) PROJEKTIN YHTEYDESSÄ POISTETTAVAT LAITTEET (TAULUKKOESIMERKKI) LAITETUNNUKSET LAITESIJOITTELUN PERUSTEELLA RAU-JÄRJESTELMÄN LIITETTYJEN PISTETUNNUSTEN ILMOITUSTYYPIT SAIRAALAKAASUJÄRJESTELMIEN NIMEÄMINEN

4 1/22 LVI-LAITETUNNUKSET 1. Tunnusjärjestelmä LVIA järjestelmien ja laitteiden osalta noudatetaan tätä ohjetta. Mikäli ilmenee epäselvyyksiä tai puutteita laitteiden tunnusluetteloissa, ota yhteys Ryhti tukihenkilöön. Tässä ohjeessa kuvataan miten LVIA järjestelmiä ja LVIA laitteita tulee nimetä HUS- Kiinteistöt Oy:n kiinteistöissä. Ohjeen tarkoitus on yhtenäistää toimintatapoja LVIAprojektien kaikissa vaiheissa. Ohje on laadittu soveltuvaksi HUS-Kiinteistöt Oy:n ylläpidonhallintajärjestelmään (RYHTI-ohjelma). Kiinteistö- ja rakennustiedot määritellään ja käsitellään KOKI ohjelmassa. KOKI kiinteistörekisterissä määräytyvät kiinteistöjen, rakennuksien, rakennuslohkojen, tilaryhmien ja tilojen tunnukset ja nimet. Rakennusautomaatiopisteet koodataan pääasiallisen ohjauksen (prosessin) mukaan. Rakennusautomaatiopisteiden koodaus määräytyy näin ollen pääasiallisesti LVI, Sähkö, KSL ( Kiinteät sairaalalaitteet ) ja KKL ( Kiinteät keittiölaitteet ) koodausohjeiden mukaisesti. Mikäli Rakennusautomaatiopiste ei loogisesti kuulu LVI, Sähkö, KSL tai KKL järjestelmiin, koodataan laite/piste pääjärjestelmään J6. Ryhti tukihenkilö: Korpua, Antti antti.korpua@hus.fi ,

5 2/22 2. Laitteiden nimeäminen Laitetunnus muodostetaan seuraavasti: AAA BBB CCC DDEEFF GG HH.KK AAA Kiinteistö BBB Rakennus CCC Pääjärjestelmä kts. Liite 1 DDEEFF Osajärjestelmä kts. Liite 2 Tunnusjärjestelmää kuvataan seuraavan esimerkin avulla: GG Laitetyyppitunnus kts. Liite 3 HH.KK Positio 1 (ja 2 tarvittaessa) 001 NK G3 CTK05 TF 01 Ilmanvaihtojärjestelmän tuloilmapuhallin, missä 001 = Meilahti (kiinteistö) NK = Naistenklinikka (rakennus) G3 = Ilmanvaihtojärjestelmä (Pääjärjestelmä Talo 90-nimikkeistön mukaan) CTK05 = Osajärjestelmä (rakennuslohkoa kuvaava tunnus [C], osajärjestelmän tyyppiä kuvaava tunnus [TK] ja osajärjestelmän numero [05]) TF = Laitetyyppitunnus, tuloilmapuhallin 01 = Laitepositio Osajärjestelmän lohkotunnus kuvaa laitteiden pääasiallista sijoitusta, palvelualue tulee ilmetä osajärjestelmänimessä. Jos historiallisista syistä käytetään eriävää käytäntöä osajärjestelmätunnuksessa mitä ohjeessa kerrotaan, pitää asiasta sopia projektikohtaisesti Ryhtitukihenkilön kanssa, katso kohta 5 Poikkeamat ohjeesta. Pääjärjestelmätunnukset (Talo 90-nimikkeistö) kohdassa 3 Laitetunnusjärjestelmän käyttö. Osajärjestelmätunnuksen tyyppiosaa kuvataan kohdassa, LVIA - Osajärjestelmien tunnukset, järjestelmätyyppi. Laitetyyppitunnukset kuvataan kohdassa, Laitetunnukset ja Laitetyypit pääjärjestelmittäin Laitteen tunnuskilpi kuvataan liitteessä 1. HUOM! Pistetunnusta ohjelmoitaessa rakennusautomaatiojärjestelmään jätetään kiinteistötunnusta esittävä osa pois (001=ME, 005=KI, jne.), johtuen joidenkin rakennusautomaatiojärjestelmien ohjelmistojen rajallisesta merkkimäärästä. Laitetunnusten nimeäminen RAU-laitteen laitesijoittelun perusteella iv-, lämmitys- ja jäähdytys prosessissa kuvataan liitteessä 4. Pienissä projekteissa jossa tehdään vain pieniä muutoksia vanhaan osajärjestelmään, nimetään uudet / muutetut laitteet mahdollisuuksien mukaan ohjeen mukaisella koodilla mutta vanha laitetunnus jätetään sulkuihin. Projektissa tulleet uudet laitteet nimetään laitetunnusjärjestelmän mukaisesti. Mikäli laitetta ei uusita voidaan vanha tunnus säilyttää. (katso seuraava sivu, esimerkkipiirustus pienet projektit ).

6

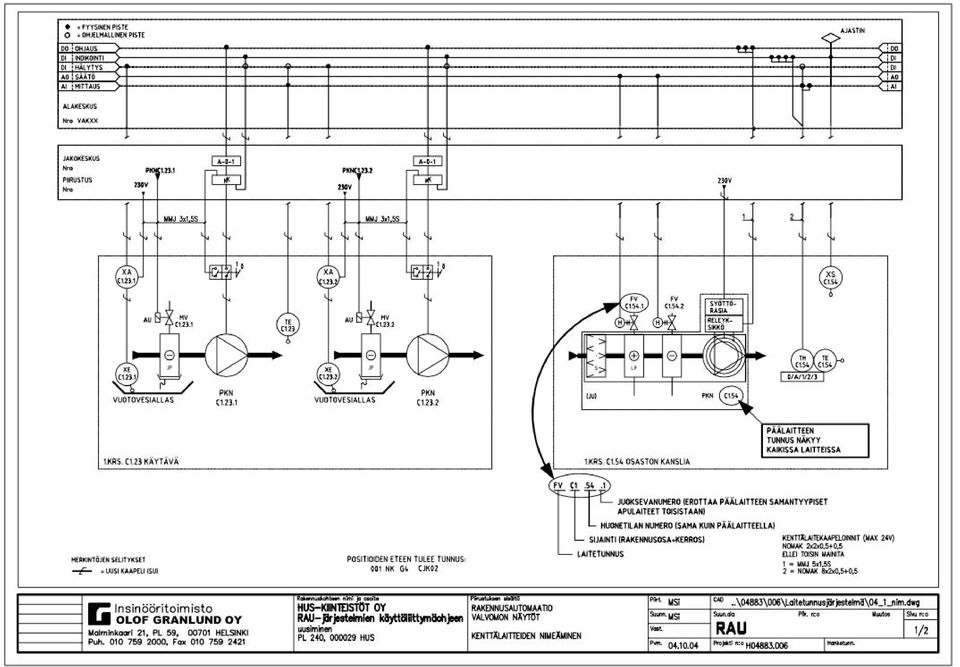

7 4/22 Kenttälaitteiden nimeäminen Kenttälaitteiden nimeämisessä laitteen positiota tarkennetaan sijaintia kuvaavalla koodilla seuraavasti: Rakennuslohko + kerros + juokseva numero (kts. esimerkki ). Kenttälaitteen tunnus muodostetaan seuraavasti: AAA BBB CCC DDEEFF GG HHII.KK.L HHII.KK Positio (kenttälaitteet) HH Rakennuslohko II kerros KK Huonetilan numero Kenttälaitteiden nimeämistä kuvataan seuraavan esimerkin avulla: 001 NK G4 CJK02 PKN C1.11 PKN = Puhallinkonvektori ( laite ) C = Rakennuslohko 1 = Kerros 11 = Juoksevanumero/huoneen numero. Jos huoneessa useampi samaan pääjärjestelmään liittyvä kenttälaite, lisätään perään vielä juoksevanumero. Jos osajärjestelmään kuluvaan laitteeseen kuluu apulaitteita jotka selvästi voidaan yhdistää tähän päälaitteeseen kuuluvaksi, merkitään nämä apulaitteet päälaitteen tunnuksella + juokseva numero. Esimerkki PKN C1.11, FV C1.111 ja FV C1.112 Jäähdytysjärjestelmien kenttälaitteet liitetään kyseessä olevaan jäähdytysosajärjestelmään. Rakennuslohkotunnukset saa HUS-Kiinteistöt Oy:n ohjeesta Rakennuskaaviot. Kenttälaitteiden koodausta kuvataan esimerkein seuraavalla sivulla ja esimerkkipiirustuksissa Kenttälaitteiden nimeäminen. Esimerkkejä muiden järjestelmien koodauksesta: Sähkötekniset järjestelmät KI F51 PIK K1.1 Paloilmoituskeskus KI W29 YVL A2.1 Ylivirtavalvontalaite Paloilmoituskeskus numero 1 Kirurgian sairaala K-osa 1 kerros Ylivirtavalvontalaite numero 1 Kirurgian sairaala A-osa 2 kerros Kiinteät sairaalalaitteet KI F9 A1 VJK 1 Verijääkaappi Verijääkaappi numero 1 Kirurgian sairaala A-osa 1 kerros Rakennetekniset järjestelmät KI F81 HI K1 HISSI numero 1 Kirurgian sairaala K-osa Hissi Tarkemmat ohjeet eri järjestelmien koodauksesta löytyy edellä mainittujen järjestelmien laitetunnusjärjestelmäohjeista.

8 Eri laitteiden nimeämisesimerkkejä Laitetunnusjärjestelmä, LVIA 5/22 Laitteiden nimeäminen 001 NK G3 CTK05 TF 01 Ilmanvaihtojärjestelmän tuloilmapuhallin, missä 001 = Meilahti (kiinteistö) NK = Naistenklinikka (rakennus) G3 = Ilmanvaihtojärjestelmä (Pääjärjestelmä Talo 90-nimikkeistön mukaan) CTK05 = Osajärjestelmä (rakennuslohkoa kuvaava tunnus [C], osajärjestelmän tyyppiä kuvaava tunnus [TK] ja osajärjestelmän numero [05]) TF = Laitetyyppitunnus, tuloilmapuhallin 01 = Laitepositio Kenttälaitteiden nimeäminen Esimerkki 1 Puhallinkonvektori Esimerkki 2 Ilmastointipalkki 001 NK G4 CJK02 PKN C = Meilahti (kiinteistö) AAA NK = Naistenklinikka (rakennus) BBB G4 = Jäähdytysjärjestelmä CCC (Pääjärjestelmä Talo 90-nimikkeistön mukaan) CJK02 = Osajärjestelmä DDEEFF (rakennuslohkoa kuvaava tunnus [C], osajärjestelmän tyyppiä kuvaava tunnus [JK] ja osajärjestelmän numero [02]) PKN = Puhallinkonvektori ( laite ) GG C = Rakennuslohko H 1 = Kerros H 23 = Huonetilan numero KK 1 = Juokseva numero L 001 ME G4 LVJK01 FV P = Meilahti (kiinteistö) AAA ME = Meilahden sairaala (rakennus) BBB G4 = Jäähdytysjärjestelmä CCC (Pääjärjestelmä Talo 90-nimikkeistön mukaan) LVJK01 = Osajärjestelmä DDEEFF (rakennuslohkoa kuvaava tunnus [L], osajärjestelmän tyyppiä kuvaava tunnus [VJK] ja osajärjestelmän numero [01]) FV = Moottoriventtiili ( laite ) GG P = Rakennuslohko H 1 = Kerros H 54 = Huonetilan numero KK 1 = Juokseva numero L

9

10

11 3. Laitetunnusjärjestelmän käyttö Laitetunnusjärjestelmä, LVIA 8/22 Projektien dokumentoinnissa laitetunnusta käytetään kokonaisuudessaan tallettaessa tietoja ylläpidonhallintajärjestelmään. Piirustuksissa ja laitteiden tunnuskilvissä voidaan jättää kiinteistöä, rakennusta ja pääjärjestelmää osoittava tunnusosuus pois. Esimerkki laitekilpeen tulevasta tunnuksesta 001 NK G3 CTK05 TF 01 Ilmanvaihtojärjestelmän tuloilmapuhallin: CTK05 TF 01 Jossa, C = rakennuslohkotunnus TK = osajärjestelmän tyyppi 05 = osajärjestelmän numero TF = laitetyyppitunnus 01 = laitepositio Osajärjestelmät numeroidaan juoksevalla numerolla rakennuksittain. Olemassa oleviin rakennuksiin suunniteltavien osajärjestelmien seuraavat vapaat numerot selvitetään ja varataan HUS Kiinteistöt Oy:n Ryhti tukihenkilöltä. Projekteissa suunnittelijoiden tulee toimittaa HUS-Kiinteistöt Oy:n Ryhti tukihenkilölle erilliset taulukot, joista ilmenee projektin yhteydessä asennettavat uudet laitteet (liite 2) ja projektissa purettavat laitteet (liite 3) korjausrakentamisprojekteissa. Laitteet tulee olla jaoteltuina urakkarajojen mukaisesti ja taulukosta tulee ilmetä laitteen järjestelmä, osajärjestelmä, tunnus, nimitys, sijainti ja palvelualue.

12 LVIA - Pääjärjestelmät Talo 90 Nimikkeistö G1 G2 G3 G4 Lämmitysjärjestelmät Laitetunnusjärjestelmä, LVIA 9/22 Lämmöntuotanto Tuotantolaitteet ja lämmönsiirtimet Lämmönjakelu Lämpöjohto-, LTO- ja IV lämmitysverkosto Alue- ja kaukolämpöverkosto Lämmönluovutus Lämmittimet (myös lämminkäyttövesi), lattia- ja kattolämmitys, puhallinkonvektorit, lumensulatus ja muu lämmitys Eristykset Vesi- ja viemärijärjestelmät Vedenkäsittelylaitteet/talousvesilaitteet Vesijohtoverkostot Jätevesienkäsittely Erottimet (hiekan, öljyn, bensiinin ja rasvan), pumppaamot, puhdistamot Viemäriverkostot Vesi- ja viemärikalusteet Eristykset Ilmanvaihtojärjestelmät Ilmastointikonehuoneet Keskusilmastointi-, tuloilma-, kierrätysilma-, poistoilma-, muut ilmankäsittelykoneet. Kohdepoistokojeet Vetokaapit, laminaarivirtauskaapit. Nimetään G3 järjestelmään jos sisältää LVI-tekniikkaa, muuten käsitellään F9 Sairaalalaitteina. Anestesiakaasun-, pakokaasun-, hitsauskaasun- ja purunpoistokojeet. Ilmastointikoneeseen liittyvät osat Kanavistot Pääte-elimet Väestönsuojan ilmanvaihtolaitteet Erityisjärjestelmät (puhdasilmatekniikka) Eristykset Kylmätekniset järjestelmät Kylmäkoneistot Kompressorit ja kompressorikoneistot, lauhduttimet, höyrystimet, nestejäähdyttimet. Kylmä- ja jäähdytysjakelu Kylmäaine-, jäähdytysvesi-, lauhdutusputkistot. Jäähdytyksen luovuttimet Konvektorit, puhallinkonvektorit, jäähdytyspalkit ja - katot. Erityiset jäähdytys- ja pakastuslaitteet

13 10/22 G51 G52 G6 G7 G81 G83 G84 G85 G86 G87 J6 J61 J62 J63 J64 J65 J66 Eristykset Paineilmaverkostot Instrumenttipaineilma Sairaala-, laboratorio- ja nestekaasuverkostot Happi, ilokaasu, typpi, paineilma, etyleenidioksidi, nestekaasu, vety jne. Höyryjärjestelmät Höyrynkehityslaitteet Höyrykattilat, polttoainejärjestelmät, säiliöt, syöttövedenkäsittely, varolaitteet, muut höyrylaitteet, savupiiput ja savukaasunpuhdistimet. Höyryputkistot Eristykset Palontorjuntajärjestelmät Alkusammutuskalusto Sammutusvesilaitteet Sprinklerilaitteet Vesivalelulaitteet Vaahtosammutuslaitteet Halonisammutuslaitteet CO2-sammutuslaitteet Varavoiman apulaitteet Jäähdytyslaitteistot, pakoputki, palamisilman sisäänotto, polttoainesäiliöt, putket ja eristykset. Savunpoisto Keskussiivous Putkiposti Paperi-, veri- ja näyteputkiposti. Uima-allaslaitteet Erikoisputkistot Pesuaineputkistot, kehitysnesteet (kehite/kiinnite), Dialyysikonsentraatit. Rakennusautomaatiojärjestelmät Valvomolaitteet Säätö- ja alakeskukset Ohjelmistot Kenttälaitteet Kaapelointi Muut rakennusautomaatiolaitteet

14 LVIA - Osajärjestelmien tunnukset, järjestelmätyyppi G1 G2 G3 G4 G51 G52 G6 Lämmitysjärjestelmät L LIV LTO LV Patteriverkosto Lämmitysverkosto, IV Lämmöntalteenottoverkosto Lämmin käyttövesi (siirrin) Vesi- ja viemärijärjestelmät DV DVD KV KVPV LV RO SV JV PVE Tislattuvesi Dialyysivesi Kylmävesi Pehmeävesi Lämmin käyttövesi RO-vesi Sadevesi Jätevesi Perusvesi Ilmanvaihtojärjestelmät AKP EK KSK PK TK VK KIJ Laitetunnusjärjestelmä, LVIA 11/22 Anestesiakaasujen poisto Esikäsittelykoneet Kiertoilmakoneet Poistokoneet Ilmanvaihtokoneet, Tulo ja Poisto Kohdepoisto / Vetokaapit / Laminaarivirtauskaapit Keskusimujärjestelmä Kylmätekniset järjestelmät J JK KJ VJK Jäähdytysverkosto Jäähdytyskoneet Kaukojäähdytys Vedenjäähdytyskoneet Paineilmaverkostot PIK Paineilmakompressori Sairaalakaasuverkostot (happi, ilokaasu, typpi) SL Säiliö KK Kaasukeskus PVA Painevahti PSK Pikasulkukotelo PIK Paineilmakompressori KHA Kansliahälytin Höyryjärjestelmät HÖ LA KA Höyryverkosto Lauhde Kattila

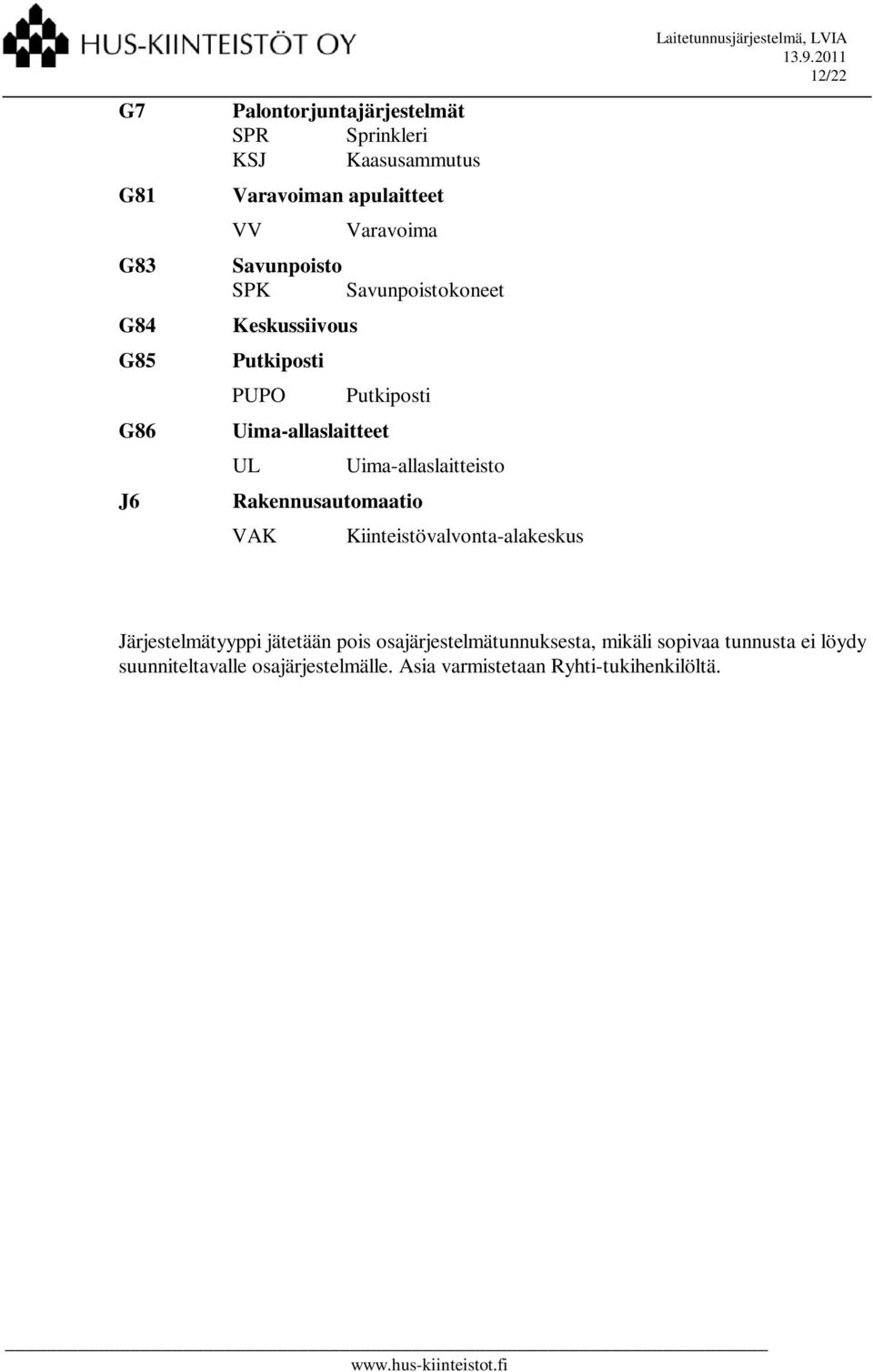

15 12/22 G7 G81 G83 G84 G85 G86 J6 Palontorjuntajärjestelmät SPR Sprinkleri KSJ Kaasusammutus Varavoiman apulaitteet VV Varavoima Savunpoisto SPK Savunpoistokoneet Keskussiivous Putkiposti PUPO Putkiposti Uima-allaslaitteet UL Rakennusautomaatio VAK Uima-allaslaitteisto Kiinteistövalvonta-alakeskus Järjestelmätyyppi jätetään pois osajärjestelmätunnuksesta, mikäli sopivaa tunnusta ei löydy suunniteltavalle osajärjestelmälle. Asia varmistetaan Ryhti-tukihenkilöltä.

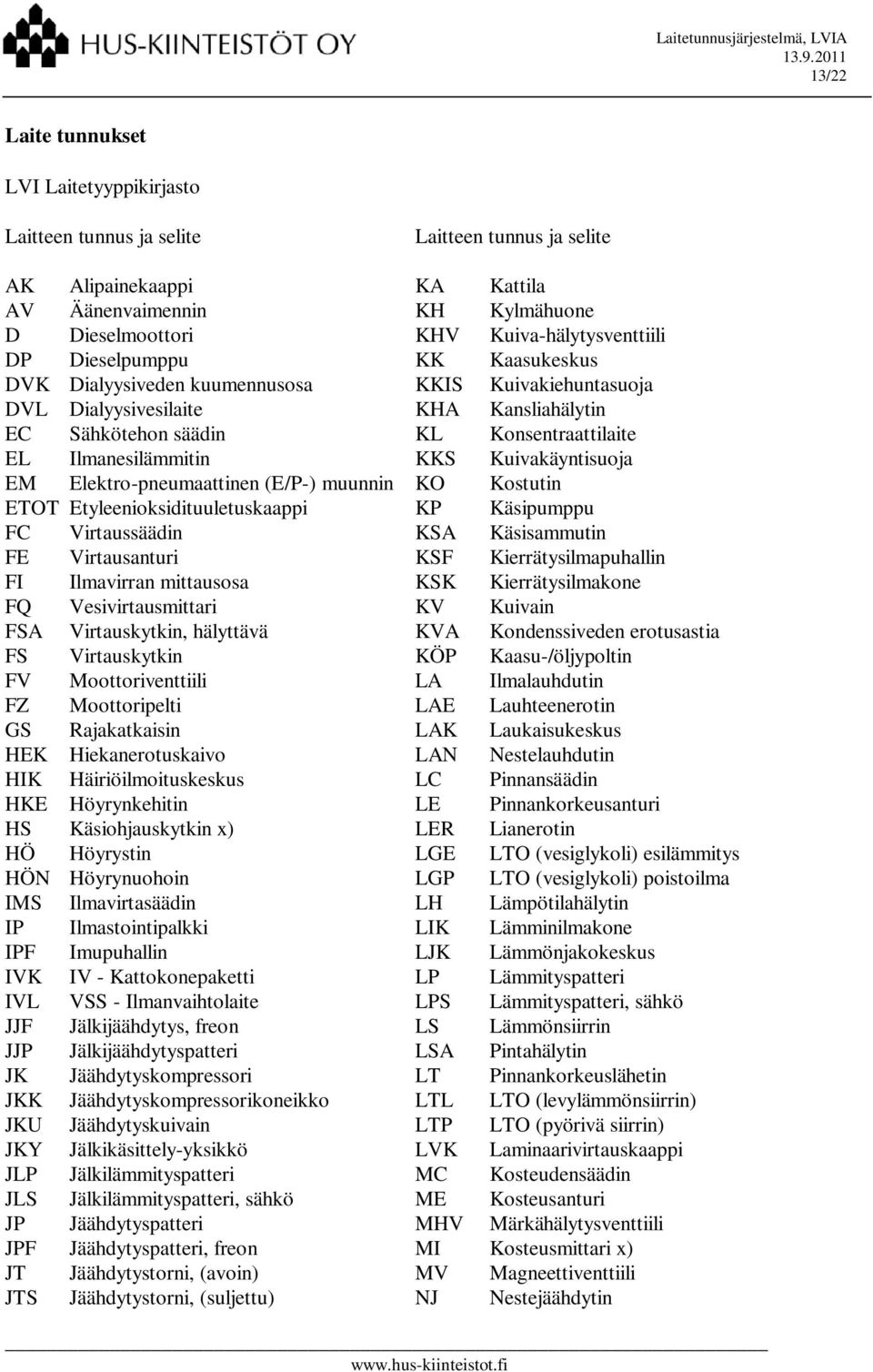

16 13/22 Laite tunnukset LVI Laitetyyppikirjasto Laitteen tunnus ja selite Laitteen tunnus ja selite AK Alipainekaappi KA Kattila AV Äänenvaimennin KH Kylmähuone D Dieselmoottori KHV Kuiva-hälytysventtiili DP Dieselpumppu KK Kaasukeskus DVK Dialyysiveden kuumennusosa KKIS Kuivakiehuntasuoja DVL Dialyysivesilaite KHA Kansliahälytin EC Sähkötehon säädin KL Konsentraattilaite EL Ilmanesilämmitin KKS Kuivakäyntisuoja EM Elektro-pneumaattinen (E/P-) muunnin KO Kostutin ETOT Etyleenioksidituuletuskaappi KP Käsipumppu FC Virtaussäädin KSA Käsisammutin FE Virtausanturi KSF Kierrätysilmapuhallin FI Ilmavirran mittausosa KSK Kierrätysilmakone FQ Vesivirtausmittari KV Kuivain FSA Virtauskytkin, hälyttävä KVA Kondenssiveden erotusastia FS Virtauskytkin KÖP Kaasu-/öljypoltin FV Moottoriventtiili LA Ilmalauhdutin FZ Moottoripelti LAE Lauhteenerotin GS Rajakatkaisin LAK Laukaisukeskus HEK Hiekanerotuskaivo LAN Nestelauhdutin HIK Häiriöilmoituskeskus LC Pinnansäädin HKE Höyrynkehitin LE Pinnankorkeusanturi HS Käsiohjauskytkin x) LER Lianerotin HÖ Höyrystin LGE LTO (vesiglykoli) esilämmitys HÖN Höyrynuohoin LGP LTO (vesiglykoli) poistoilma IMS Ilmavirtasäädin LH Lämpötilahälytin IP Ilmastointipalkki LIK Lämminilmakone IPF Imupuhallin LJK Lämmönjakokeskus IVK IV - Kattokonepaketti LP Lämmityspatteri IVL VSS - Ilmanvaihtolaite LPS Lämmityspatteri, sähkö JJF Jälkijäähdytys, freon LS Lämmönsiirrin JJP Jälkijäähdytyspatteri LSA Pintahälytin JK Jäähdytyskompressori LT Pinnankorkeuslähetin JKK Jäähdytyskompressorikoneikko LTL LTO (levylämmönsiirrin) JKU Jäähdytyskuivain LTP LTO (pyörivä siirrin) JKY Jälkikäsittely-yksikkö LVK Laminaarivirtauskaappi JLP Jälkilämmityspatteri MC Kosteudensäädin JLS Jälkilämmityspatteri, sähkö ME Kosteusanturi JP Jäähdytyspatteri MHV Märkähälytysventtiili JPF Jäähdytyspatteri, freon MI Kosteusmittari x) JT Jäähdytystorni, (avoin) MV Magneettiventtiili JTS Jäähdytystorni, (suljettu) NJ Nestejäähdytin

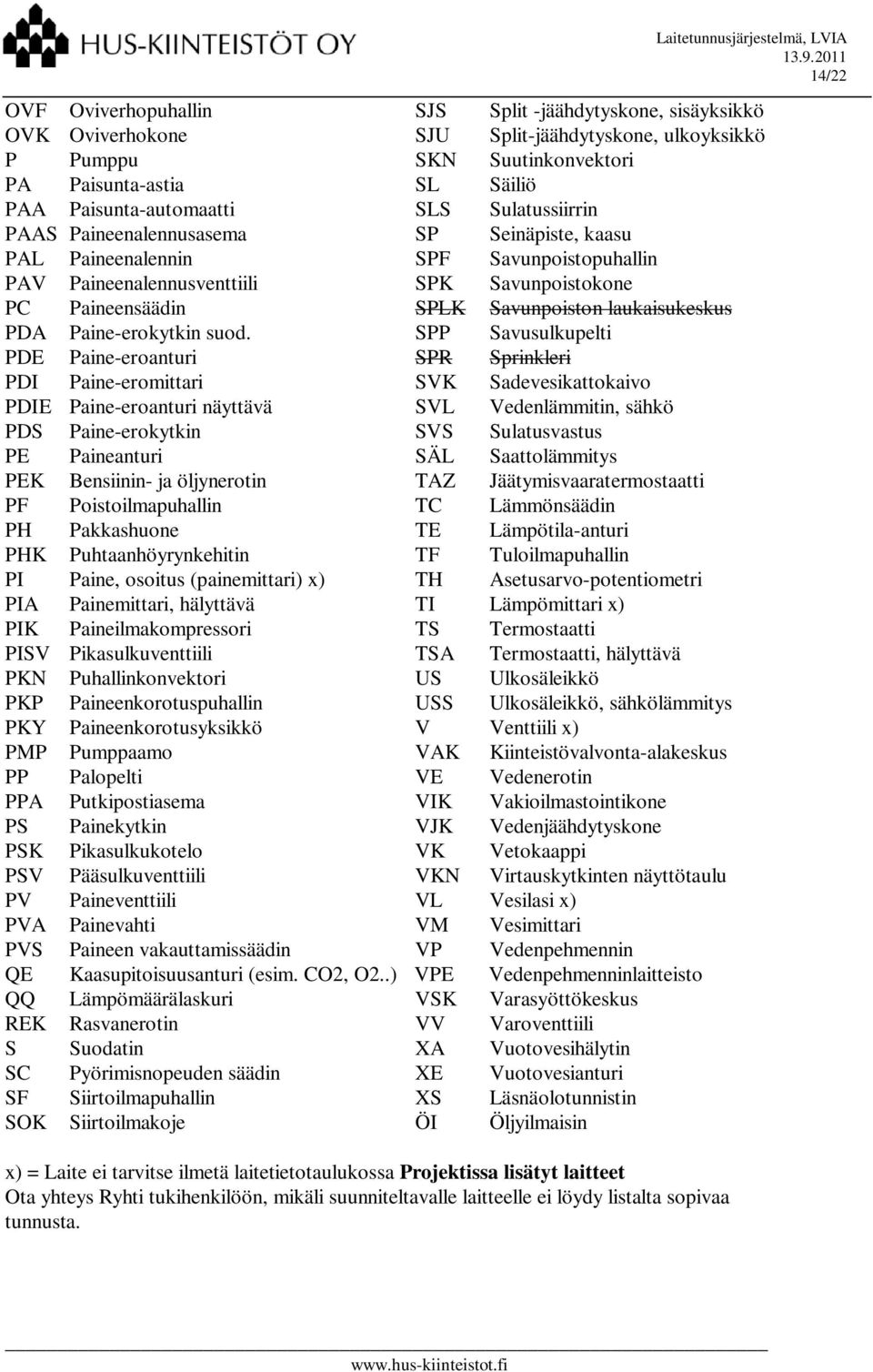

17 14/22 OVF Oviverhopuhallin SJS Split -jäähdytyskone, sisäyksikkö OVK Oviverhokone SJU Split-jäähdytyskone, ulkoyksikkö P Pumppu SKN Suutinkonvektori PA Paisunta-astia SL Säiliö PAA Paisunta-automaatti SLS Sulatussiirrin PAAS Paineenalennusasema SP Seinäpiste, kaasu PAL Paineenalennin SPF Savunpoistopuhallin PAV Paineenalennusventtiili SPK Savunpoistokone PC Paineensäädin SPLK Savunpoiston laukaisukeskus PDA Paine-erokytkin suod. SPP Savusulkupelti PDE Paine-eroanturi SPR Sprinkleri PDI Paine-eromittari SVK Sadevesikattokaivo PDIE Paine-eroanturi näyttävä SVL Vedenlämmitin, sähkö PDS Paine-erokytkin SVS Sulatusvastus PE Paineanturi SÄL Saattolämmitys PEK Bensiinin- ja öljynerotin TAZ Jäätymisvaaratermostaatti PF Poistoilmapuhallin TC Lämmönsäädin PH Pakkashuone TE Lämpötila-anturi PHK Puhtaanhöyrynkehitin TF Tuloilmapuhallin PI Paine, osoitus (painemittari) x) TH Asetusarvo-potentiometri PIA Painemittari, hälyttävä TI Lämpömittari x) PIK Paineilmakompressori TS Termostaatti PISV Pikasulkuventtiili TSA Termostaatti, hälyttävä PKN Puhallinkonvektori US Ulkosäleikkö PKP Paineenkorotuspuhallin USS Ulkosäleikkö, sähkölämmitys PKY Paineenkorotusyksikkö V Venttiili x) PMP Pumppaamo VAK Kiinteistövalvonta-alakeskus PP Palopelti VE Vedenerotin PPA Putkipostiasema VIK Vakioilmastointikone PS Painekytkin VJK Vedenjäähdytyskone PSK Pikasulkukotelo VK Vetokaappi PSV Pääsulkuventtiili VKN Virtauskytkinten näyttötaulu PV Paineventtiili VL Vesilasi x) PVA Painevahti VM Vesimittari PVS Paineen vakauttamissäädin VP Vedenpehmennin QE Kaasupitoisuusanturi (esim. CO2, O2..) VPE Vedenpehmenninlaitteisto QQ Lämpömäärälaskuri VSK Varasyöttökeskus REK Rasvanerotin VV Varoventtiili S Suodatin XA Vuotovesihälytin SC Pyörimisnopeuden säädin XE Vuotovesianturi SF Siirtoilmapuhallin XS Läsnäolotunnistin SOK Siirtoilmakoje ÖI Öljyilmaisin x) = Laite ei tarvitse ilmetä laitetietotaulukossa Projektissa lisätyt laitteet Ota yhteys Ryhti tukihenkilöön, mikäli suunniteltavalle laitteelle ei löydy listalta sopivaa tunnusta.

18 Laitetunnukset pääjärjestelmittäin Laitetunnusjärjestelmä, LVIA 15/22 G1 Lämmitysjärjestelmät EC Sähkötehon säädin PE Paineanturi FC Virtaussäädin PI Paine, osoitus (painemittari) x) FE Virtausanturi PIA Painemittari, hälyttävä FQ Vesivirtausmittari PISV Pikasulkuventtiili FSA Virtauskytkin, hälyttävä PSV Pääsulkuventtiili FS Virtauskytkin QQ Lämpömäärälaskuri FV Moottoriventtiili S Suodatin HS Käsiohjauskytkin x) SC Pyörimisnopeuden säädin KA Kattila SL Säiliö KKIS Kuivakiehuntasuoja SLS Sulatussiirrin KKS Kuivakäyntisuoja SVL Vedenlämmitin, sähkö KP Käsipumppu SVS Sulatusvastus KVA Kondenssiveden erotusastia SÄL Saattolämmitys KÖP Kaasu-/öljypoltin TAZ Jäätymisvaaratermostaatti LC Pinnansäädin TC Lämmönsäädin LE Pinnankorkeusanturi TE Lämpötila-anturi LH Lämpötilahälytin TH Asetusarvo-potentiometri x) LJK Lämmönjakokeskus TI Lämpömittari x) LS Lämmönsiirrin TS Termostaatti LSA Pintahälytin TSA Termostaatti, hälyttävä LT Pinnankorkeuslähetin V Venttiili x) MV Magneettiventtiili VL Vesilasi x) P Pumppu VV Varoventtiili PA Paisunta-astia XA Vuotovesihälytin PAA Paisunta-automaatti XE Vuotovesianturi PAAS Paineenalennusasema

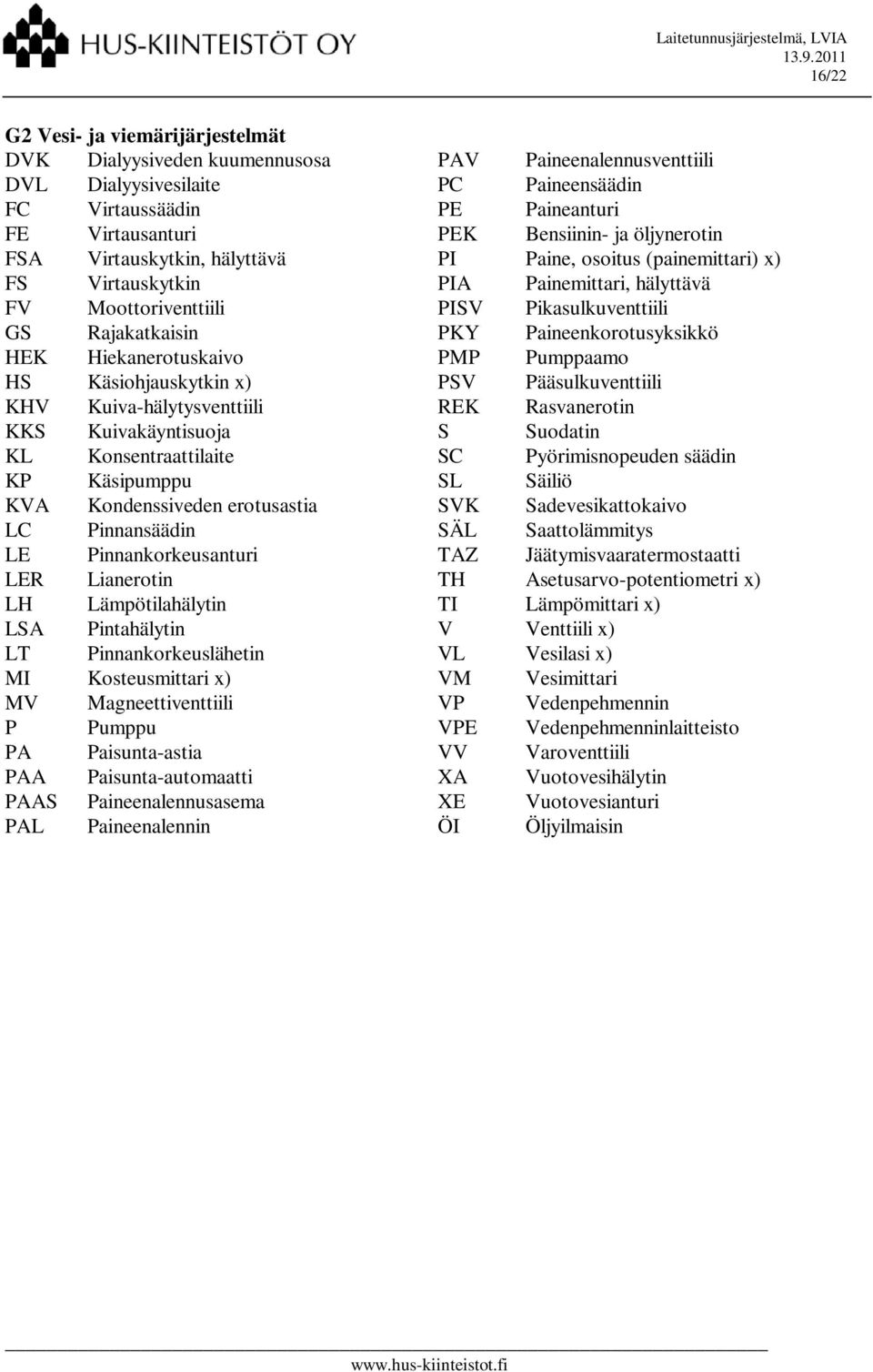

19 16/22 G2 Vesi- ja viemärijärjestelmät DVK Dialyysiveden kuumennusosa PAV Paineenalennusventtiili DVL Dialyysivesilaite PC Paineensäädin FC Virtaussäädin PE Paineanturi FE Virtausanturi PEK Bensiinin- ja öljynerotin FSA Virtauskytkin, hälyttävä PI Paine, osoitus (painemittari) x) FS Virtauskytkin PIA Painemittari, hälyttävä FV Moottoriventtiili PISV Pikasulkuventtiili GS Rajakatkaisin PKY Paineenkorotusyksikkö HEK Hiekanerotuskaivo PMP Pumppaamo HS Käsiohjauskytkin x) PSV Pääsulkuventtiili KHV Kuiva-hälytysventtiili REK Rasvanerotin KKS Kuivakäyntisuoja S Suodatin KL Konsentraattilaite SC Pyörimisnopeuden säädin KP Käsipumppu SL Säiliö KVA Kondenssiveden erotusastia SVK Sadevesikattokaivo LC Pinnansäädin SÄL Saattolämmitys LE Pinnankorkeusanturi TAZ Jäätymisvaaratermostaatti LER Lianerotin TH Asetusarvo-potentiometri x) LH Lämpötilahälytin TI Lämpömittari x) LSA Pintahälytin V Venttiili x) LT Pinnankorkeuslähetin VL Vesilasi x) MI Kosteusmittari x) VM Vesimittari MV Magneettiventtiili VP Vedenpehmennin P Pumppu VPE Vedenpehmenninlaitteisto PA Paisunta-astia VV Varoventtiili PAA Paisunta-automaatti XA Vuotovesihälytin PAAS Paineenalennusasema XE Vuotovesianturi PAL Paineenalennin ÖI Öljyilmaisin

20 17/22 G3 Ilmanvaihtojärjestelmät AK Alipainekaappi ME Kosteusanturi AV Äänenvaimennin MI Kosteusmittari x) EC Sähkötehon säädin MV Magneettiventtiili EL Ilmanesilämmitin OVF Oviverhopuhallin EM Elektro-pneumaattinen (E/P-) muunnin OVK Oviverhokone ETOT Etyleenioksidituuletuskaappi P Pumppu FC Virtaussäädin PA Paisunta-astia FE Virtausanturi PAA Paisunta-automaatti FI Ilmavirran mittausosa PC Painensäädin PDA Paine-erokytkin suod. FSA Virtauskytkin, hälyttävä PDE Paine-eroanturi FS Virtauskytkin PDI Paine-eromittari FV Moottoriventtiili PDIE Paine-eroanturi näyttävä FZ Moottoripelti PDS Paine-erokytkin HS Käsiohjauskytkin x) PE Paineanturi HÖN Höyrynuohoin PF Poistoilmapuhallin IMS Ilmavirtasäädin PI Paine, osoitus (painemittari) x) IPF Imupuhallin PIA Painemittari, hälyttävä IVK IV - Kattokonepaketti PKP Paineenkorotuspuhallin IVL VSS - Ilmanvaihtolaite PP Palopelti JJF Jälkijäähdytys, freon PVA Painevahti JJP Jälkijäähdytyspatteri QE Kaasupitoisuusanturi (esim. CO2, O2 ) JKY Jälkikäsittely-yksikkö S Suodatin JLP Jälkilämmityspatteri SC Pyörimisnopeuden säädin JLS Jälkilämmityspatteri, sähkö SF Siirtoilmapuhallin JP Jäähdytyspatteri SOK Siirtoilmakoje JPF Jäähdytyspatteri, freon SPP Savusulkupelti KO Kostutin SKN Suutinkonvektori KP Käsipumppu SL Säiliö KSF Kierrätysilmapuhallin TAZ Jäätymisvaaratermostaatti KSK Kierrätysilmakone TE Lämpötila-anturi KV Kuivain TF Tuloilmapuhallin KVA Kondenssiveden erotusastia TH Asetusarvo-potentiometri LGE LTO (vesiglykoli) esilämmitys TI Lämpömittari x) LGP LTO (vesiglykoli) poistoilma TS Termostaatti LH Lämpötilahälytin TSA Termostaatti, hälyttävä LIK Lämminilmakone US Ulkosäleikkö LP Lämmityspatteri USS Ulkosäleikkö, sähkölämmitys LPS Lämmityspatteri, sähkö V Venttiili x) LTL LTO (levylämmönsiirrin) VK Vetokaappi LTP LTO (pyörivä siirrin) VV Varoventtiili LVK Laminaarivirtauskaappi XA Vuotovesihälytin MC Kosteudensäädin XE Vuotovesianturi

21 18/22 G4 Jäähdytysjärjestelmät FSA Virtauskytkin, hälyttävä PE Paineanturi FS Virtauskytkin PH Pakkashuone FV Moottoriventtiili PI Paine, osoitus (painemittari) x) HS Käsiohjauskytkin x) PIA Painemittari, hälyttävä HÖ Höyrystin PKN Puhallinkonvektori IP Ilmastointipalkki PS Painekytkin JK Jäähdytyskompressori JKK Jäähdytyskompressorikoneikko S Suodatin JKU Jäähdytyskuivain SC Pyörimisnopeuden säädin JT Jäähdytystorni, (avoin) SJS Split -jäähdytyskone, sisäyksikkö JTS Jäähdytystorni, (suljettu) SJU Split-jäähdytyskone, ulkoyksikkö KH Kylmähuone SL Säiliö KP Käsipumppu TC Lämmönsäädin KV Kuivain TE Lämpötila-anturi KVA Kondenssiveden erotusastia TH Asetusarvo-potentiometri x) LA Ilmalauhdutin TI Lämpömittari x) LAN Nestelauhdutin V Venttiili x) LS Lämmönsiirrin VE Vedenerotin MV Magneettiventtiili VIK Vakioilmastointikone NJ Nestejäähdytin VJK Vedenjäähdytyskone P Pumppu VV Varoventtiili PA Paisunta-astia XA Vuotovesihälytin PAA Paisunta-automaatti XE Vuotovesianturi PC Paineensäädin XS Läsnäolotunnistin G51 Paineilmajärjestelmät GS Rajakatkaisin PISV Pikasulkuventtiili HS Käsiohjauskytkin x) PS Painekytkin JKU Jäähdytyskuivain PSV Pääsulkuventtiili KV Kuivain PV Paineventtiili KVA Kondenssiveden erotusastia S Suodatin MV Magneettiventtiili SC Pyörimisnopeuden säädin NJ Nestejäähdytin SL Säiliö PAL Paineenalennin SP Seinäpiste, kaasu PC Paineensäädin TH Asetusarvo-potentiometri x) PE Paineanturi V Venttiili x) PI Paine, osoitus (painemittari) x) VE Vedenerotin PIA Painemittari, hälyttävä VKN Virtauskytkinten näyttötaulu PIK Paineilmakompressori VV Varoventtiili

22 19/22 G52 Sairaalakaasujärjestelmät HS Käsiohjauskytkin x) PISV Pikasulkuventtiili HÖ Höyrystin PS Painekytkin KHA Kansliahälytin PSK Pikasulkukotelo KK Kaasukeskus PSV Pääsulkuventtiili KV Kuivain PV Paineventtiili MV Magneettiventtiili PVA Painevahti PA Paisunta-astia PVS Paineen vakauttamissäädin PAA Paisunta-automaatti S Suodatin PAAS Paineenalennusasema SC Pyörimisnopeuden säädin PAL Paineenalennin SL Säiliö PAV Paineenalennusventtiili SP Seinäpiste, kaasu PC Paineensäädin V Venttiili x) PE Paineanturi VE Vedenerotin PI Paine, osoitus (painemittari) x) VKN Virtauskytkinten näyttötaulu PIA Painemittari, hälyttävä VSK Varasyöttökeskus PIK Paineilmakompressori VV Varoventtiili G6 Höyryjärjestelmät FV Moottoriventtiili PC Paineensäädin FZ Moottoripelti PE Paineanturi GS Rajakatkaisin PHK Puhtaanhöyrynkehitin HKE Höyrynkehitin PI Paine, osoitus (painemittari) x) HS Käsiohjauskytkin x) PIA Painemittari, hälyttävä HÖN Höyrynuohoin PISV Pikasulkuventtiili KA Kattila PSV Pääsulkuventtiili KKIS Kuivakiehuntasuoja QQ Lämpömäärälaskuri KKS Kuivakäyntisuoja S Suodatin KP Käsipumppu SC Pyörimisnopeuden säädin KÖP Kaasu-/öljypoltin SL Säiliö LAE Lauhteenerotin TE Lämpötila-anturi LC Pinnansäädin TI Lämpömittari x) LE Pinnankorkeusanturi V Venttiili x) LH Lämpötilahälytin VE Vedenerotin LS Lämmönsiirrin VKN Virtauskytkinten näyttötaulu LSA Pintahälytin VL Vesilasi x) LT Pinnankorkeuslähetin VP Vedenpehmennin MV Magneettiventtiili VPE Vedenpehmenninlaitteisto P Pumppu VV Varoventtiili

23 20/22 G7 Palontorjuntajärjestelmät D Dieselmoottori PC Paineensäädin DP Dieselpumppu PE Paineanturi FC Virtaussäädin PISV Pikasulkuventtiili FV Moottoriventtiili PKP Paineenkorotuspuhallin GS Rajakatkaisin PKY Paineenkorotusyksikkö HIK Häiriöilmoituskeskus PMP Pumppaamo KHV Kuiva-hälytysventtiili PP Palopelti KP Käsipumppu PS Painekytkin KSA Käsisammutin PSV Pääsulkuventtiili KVA Kondenssiveden erotusastia PV Paineventtiili LAK Laukaisukeskus S Suodatin LC Pinnansäädin SL Säiliö LE Pinnankorkeusanturi SPR Sprinkleri LER Lianerotin TE Lämpötila-anturi LSA Pintahälytin V Venttiili x) LT Pinnankorkeuslähetin VE Vedenerotin ME Kosteusanturi VL Vesilasi x) MHV Märkähälytysventtiili VM Vesimittari MV Magneettiventtiili VV Varoventtiili P Pumppu XA Vuotovesihälytin PA Paisunta-astia XE Vuotovesianturi PAA Paisunta-automaatti G81 Varavoiman apulaitteet DP Dieselpumppu S Suodatin FZ Moottoripelti SL Polttoainesäiliö GS Rajakatkaisin SVL Vedenlämmitin, sähkö MV Magneettiventtiili TE Lämpötila-anturi NJ Nestejäähdytin TI Lämpömittari x) P Pumppu V Venttiili x) PA Paisunta-astia VV Varoventtiili PC Paineensäädin XA Vuotovesihälytin PIK Paineilmakompressori XE Vuotovesianturi PSV Pääsulkuventtiili ÖI Öljyilmaisin

24 21/22 G83 Savunpoisto FZ Moottoripelti SPF Savunpoistopuhallin HS Käsiohjauskytkin x) SPK Savunpoistokone SC Pyörimisnopeuden säädin SPLK Savunpoiston laukaisukeskus G85 Putkiposti HS Käsiohjauskytkin x) PS Painekytkin PI Paine, osoitus (painemittari) x) SC Pyörimisnopeuden säädin PIA Painemittari, hälyttävä V Venttiili x) PIK Paineilmakompressori VV Varoventtiili PPA Putkipostiasema G86 Uima-allaslaitteet FV Moottoriventtiili MV Magneettiventtiili GS Rajakatkaisin P Pumppu HS Käsiohjauskytkin x) PA Paisunta-astia KP Käsipumppu PAA Paisunta-automaatti LC Pinnansäädin PE Paineanturi LE Pinnankorkeusanturi S Suodatin LER Lianerotin SC Pyörimisnopeuden säädin LS Lämmönsiirrin SL Säiliö LSA Pintahälytin V Venttiili x) LT Pinnankorkeuslähetin J6 Rakennusautomaatiojärjestelmät EC Sähkötehon säädin PC Paineensäädin EM Elektro-pneumaattinen (E/P-) muunnin PDE Paine-eroanturi FC Virtaussäädin PDI Paine-eromittari FE Virtausanturi PDIE Paine-eroanturi näyttävä FI Ilmavirran mittausosa PE Paineanturi FSA Virtauskytkin, hälyttävä PI Paine, osoitus (painemittari) x) FS Virtauskytkin PIA Painemittari, hälyttävä FV Moottoriventtiili QE Kaasupitoisuusanturi (esim. CO2, O2 ) GS Rajakatkaisin TAZ Jäätymisvaaratermostaatti HIK Häiriöilmoituskeskus TC Lämmönsäädin HS Käsiohjauskytkin x) TE Lämpötila-anturi IMS Ilmavirtasäädin TH Asetusarvo-potentiometri x) LC Pinnansäädin TI Lämpömittari x) LE Pinnankorkeusanturi TS Termostaatti LH Lämpötilahälytin TSA Termostaatti, hälyttävä LSA Pintahälytin VAK Kiinteistövalvonta-alakeskus LT Pinnankorkeuslähetin XA Vuotovesihälytin MC Kosteudensäädin XE Vuotovesianturi ME Kosteusanturi XS Läsnäolotunnistin MI Kosteusmittari x)

25 22/22 4. Uusien laitetunnusten hyväksyttämismenetelmä Tämän osan tarkoitus on tarkentaa mikä on uusien laitteiden / laitetunnusten hyväksyttämismenetelmä. Suunnittelijan huomatessa että laitetunnusjärjestelmästä puuttuu jokin laite / laitetunnus otetaan yhteyttä Ryhti-tukihenkilöön. Ryhti tukihenkilö kirjaa ylös puutteet ja tarkastaa asian ylläpidon hallintajärjestelmästä. Ryhti tukihenkilö antaa uuden tunnuksen tai käytössä olevan tunnuksen suunnittelijalle heti kun hän on selvittänyt asian. 5 Poikkeamat ohjeesta Tämän otsikon alle on kerätty kaikki poikkeamat laitetunnusjärjestelmästä. Poikkeamien käyttö vaatii Ryhti-tukihenkilön suostumuksen. Kirurgisen sairaalan kymmenlukujärjestelmä Kirurgian sairaalassa käytetään eriävää käytäntöä mitä tässä ohjeessa ohjeistetaan. Kirurgian sairaalan LVI-osajärjestelmät nimetään ns. kymmenlukujärjestelmän mukaan, tämä tarkoittaa että jokaiselle rakennusosalle on oma osajärjestelmien kymmenluku. Esimerkiksi ajanvarausiiven osajärjestelmät nimetään käyttämällä osajärjestelmän numerona 10-19, esimerkiksi G3 TK12. Huom. Kymmenlukujärjestelmän käytöstä pitää aina sopia Ryhti-tukihenkilön kanssa. Ajanvaraussiipi Pohjoissiipi Keskisiipi Eteläsiipi Talousrakennus Museo Lämpökeskus

26 LVI - Laitekilpi Laitetunnusjärjestelmä, LVIA LIITE 1 CTK05 TF 01

27 LIITE 2 Projektin yhteydessä asennettavat uudet laitteet (taulukkoesimerkki). Taulukko tilataan Ryhtitukihenkilöltä.

28 LIITE 3 Projektin yhteydessä poistettavat laitteet (taulukkoesimerkki). Taulukko tilataan Ryhti- tukihenkilöltä.

29 LIITE 4 LAITETUNNUKSET LAITESIJOITTELUN PERUSTEELLA Ilmanvaihtokoneessa Tunnus Selitys TE00 ULKOILMAN LÄMPÖTILA FZ01 TE01 PDIE01 TE02 PE02 FV02 P02 FZ02 SC02 LGE02 TE03 TE04.01 TAZ04 FV04 P04 LP04 TE04.02 TE05 FV05 JP05 TE05 TF01 SC08 Q08 PDIE08 HK09 TE10 FE10 IMS21.XX FV22.XX FV23.XX TE21.XX-TE29.XX TE30.XX TE40.XX LGP02 FE40 SC40 Q40 PDIE40.02 FZ40.XX PDIE40.XX IMS41.XX TE41.XX-TE49.XX TULOILMAPELTI TULOILMAN LÄMPÖTILA ENNEN LTO-LAITETTA TULOILMASUODATIN, PAINE-EROMITTAUS LTO:N LÄMPÖTILA LTO:N PAINE LTO:N MOOTTORIVENTTIILI, GLYKOLI LTO LTO:N PUMPPU LTO:N PELTI, KUUTIO LTO LTO:N PYÖRIMISNOPEUDEN SÄÄDIN, PYÖRIVÄ LTO LTO (VESIGLYKOLI) ESILÄMMITYSPATTERI TULOILMAN LÄMPÖTILA LTO:N JÄLKEEN LÄMMITYSPATTERIN PALUUVEDEN LÄMPÖTILA JÄÄTYMISVAARATERMOSTAATTI LÄMMITYSMOOTTORIVENTTIILI LÄMMITYSPATTERIN PUMPPU LÄMMITYSPATTERI TULOILMAN LÄMPÖTILA LÄMMITYSPATTERIN JÄLKEEN TULOILMAN LÄMPÖTILA JÄÄHDYTYSPATTERIN JÄLKEEN JÄÄHDYTYSMOOTTORIVENTTIILI JÄÄHDYTYSPATTERI TULOILMAN LÄMPÖTILA JÄÄHDYTYSPATTERIN JÄLKEEN TULOILMAPUHALLIN TAAJUUSMUUTTAJA, TULOILMAPUHALLIN TAAJUUSMUUTTAJAN OHITUSKYTKIN, TULOILMAPUHALLIN PUHALTIMEN PAINE-EROMITTAUS, TULOILMAPUHALLIN HÖYRYKOSTUTIN TULOILMAN LÄMPÖTILA PUHALTIMEN JÄLKEEN TULOILMAN VIRTAUS PUHALTIMEN JÄLKEEN JÄLKIKÄSITTELY-YKSIKÖN ILMAMÄÄRÄSÄÄDIN (TULO) JÄLKIKÄSITTELY-YKSIKÖN LÄMMITYSMOOTTORIVENTTIILI JÄLKIKÄSITTELY-YKSIKÖN JÄÄHDYTYSMOOTTORIVENTTIILI TULOILMAN LÄMPÖTILA JÄLKIKÄSITTELY-YKSIKÖIDEN JÄLKEEN HUONEILMAN LÄMPÖTILA POISTOILMAN LÄMPÖTILA (PÄÄPOISTOKANAVA) LTO (VESIGLYKOLI) POISTOILMA POISTOILMAN VIRTAUS ENNEN PUHALLINTA TAAJUUSMUUTTAJA, POISTOILMAPUHALLIN TAAJUUSMUUTTAJAN OHITUSKYTKIN, POISTOILMAPUHALLIN PUHALTIMEN PAINE-EROMITTAUS, POISTOILMAPUHALLIN POISTOILMAPELTI (PÄÄPOISTOKANAVA) POISTOILMASUODATIN, PAINE-EROMITTAUS (PÄÄPOISTOKANAVA) JÄLKIKÄSITTELY-YKSIKÖN ILMAMÄÄRÄSÄÄDIN (POISTO) POISTOILMAN LÄMPÖTILA (HAARAKANAVISTOSSA) 1/11

30

31

32 LIITE 4 Keskusimujärjestelmä Tunnus Selitys IPF 01 IMUPUHALLIN IPF 02 IMUPUHALLIN SC 01 PYÖRIMISNOPEUDEN SÄÄDIN PC 01 PAINEENSÄÄDIN FV C2.01 MOOTTORIVENTIILI FV C2.02 MOOTTORIVENTIILI FV C2.08 MOOTTORIVENTIILI TH C2.01 ASETUSARVOPOTENTIOMETRI TH C2.02 ASETUSARVOPOTENTIOMETRI TH C2.08 ASETUSARVOPOTENTIOMETRI 4/11

33

34 LIITE 4 Lämmitysjärjestelmässä (kaukolämpöverkosto) Tunnus Selitys FQ00 VESIMÄÄRÄLASKURI QQ00 LÄMPÖMÄÄRÄLASKURI TE41 KAUKOLÄMMÖN MENO LÄMPÖTILA PE41 KAUKOLÄMMÖN MENO PAINE TE42 KAUKOLÄMMÖN PALUU LÄMPÖTILA PE42 KAUKOLÄMMÖN PALUU PAINE Lämmitysjärjestelmässä (käyttövesiverkosto) Tunnus Selitys FV01 KÄYTTÖVESIVERKOSTON MOOTTORIVENTTIILI VM01 KYLMÄNVEDEN KULUTUS VM02 LÄMPIMÄNVEDEN KULUTUS TE31 KÄYTTÖVESIVERKOSTON MENOVEDEN LÄMPÖTILA P01 KÄYTTÖVESIVERKOSTON PUMPPU Lämmitysjärjestelmässä (patteri-/ilmanvaihtoverkosto) Tunnus Selitys FV01 PATTERIVERKOSTON VENTTIILI P01 PATTERIVERKOSTON PUMPPU TE41 PATTERIVERKOSTON MENO LÄMPÖTILA TE42 PATTERIVERKOSTON PALUU LÄMPÖTILA PE42 PATTERIVERKOSTON PAINE Lämmitysjärjestelmässä (patteri-/ilmanvaihtoverkosto, jossa shunttipiiri) Tunnus Selitys FV01 VERKOSTON MOOTTORIVENTTIILI P01.1 VERKOSTON PUMPPU P01.2 VERKOSTON PUMPPU TE41.XX VERKOSTON MENO LÄMPÖTILA TE42.XX VERKOSTON PALUU LÄMPÖTILA FV02 SHUNTTIPIIRIN MOOTTORIVENTTIILI P02 SHUNTTIPIIRIN PUMPPU TE41.XX SHUNTTIPIIRIN MENO LÄMPÖTILA TE42.XX SHUNTTIPIIRIN PALUU LÄMPÖTILA PE42 VERKOSTON PAINE 6/11

35

36

37 LIITE 4 Jäähdytysjärjestelmässä Tunnus Selitys VJK01 VEDENJÄÄHDYTYSKONE NJ X NESTEJÄÄHDYTIN (VJK01:SSÄ) FV01 LAUHDUTUSPIIRIN MOOTTORIVENTTIILI FV01.2 VAPAAJÄÄHDYTYKSEN VAIHTOMOOTTORIVENTTIILI (VJK:LLE) FV01.3 VAPAAJÄÄHDYTYKSEN VAIHTOMOOTTORIVENTTIILI (VAPAAJÄÄHDYTYSSIIRTIMELLE) P01.1 LAUHDUTUSPIIRIN PUMPPU TE61.1 LAUHDUTUSPIIRIN MENO LÄMPÖTILA (VJK NJ) PE61.1 LAUHDUTUSPIIRIN PAINE TE62.1 LAUHDUTUSPIIRIN PALUU LÄMPÖTILA (NJ VJK) OHJAAVA- ANTURI TE62.2 LAUHDUTUSPIIRIN PALUU LÄMPÖTILA (NJ VJK) JÄÄTYMISVAARAAN TAZ62.2 LAUHDUTUSPIIRIN JÄÄTYMISVAARATERMOSTAATTI P01.2 LATAUSPIIRIN PUMPPU TE51.1 LATAUSPIIRIN MENO LÄMPÖTILA (VJK SÄILIÖ) TE52.1 LATAUSPIIRIN PALUU LÄMPÖTILA (SÄILIÖ VJK) PE51.1 LATAUSPIIRIN PAINE TE50.1 TE50.2 P03 TE51.3X PE51.3X TE52.3X PE52.3X P04 FV04 TE51.4X PE51.4X TE52.4X PE52.4X TE52.5X SÄILIÖN YLÄLÄMPÖTILA SÄILIÖN ALALÄMPÖTILA ILMANVAIHTOVERKOSTON PUMPPU ILMANVAIHTOVERKOSTON MENOVEDEN LÄMPÖTILA ILMANVAIHTOVERKOSTON MENOPUOLEN PAINE ILMANVAIHTOVERKOSTON PALUUVEDEN LÄMPÖTILA ILMANVAIHTOVERKOSTON PALUUPUOLEN PAINE HUONELAITEVERKOSTON PUMPPU HUONELAITEVERKOSTON MOOTTORIVENTTIILI HUONELAITEVERKOSTON MENOVEDEN LÄMPÖTILA HUONELAITEVERKOSTON MENOPUOLEN PAINE HUONELAITEVERKOSTON PALUUVEDEN LÄMPÖTILA (ENNEN VAPAAJÄÄHDYTYS SIIRRINTÄ) HUONELAITEVERKOSTON PALUUPUOLEN PAINE HUONELAITEVERKOSTON PALUUVEDEN LÄMPÖTILA (VAPAAJÄÄHDYTYS SIIRTIMEN JÄLKEEN) 9/11

38

39

40 LIITE 5 RAU-JÄRJESTELMÄÄN LIITETTYJEN PISTETUNNUSTEN ILMOITUSTYYPIT Ilmoitukset jaetaan seuraaviin tyyppeihin: Tunnus Selitys AR Alaraja C Säädin, asetusarvo F Fiktiivinen piste G Globaalipiste H Hälytys I Tilatieto/indikointi K Kokonaislaskuri L Laitepiste esim. tilanneohjaus, K-0-A piste M Mittaus O Ohjaus R Raja-arvo RR Ristiriita S Säätöviesti T Aikaohjelma YR Yläraja Ilmoitustyypit määritetään kiinteistönvalvontajärjestelmän ohjelmistoon erilliseen kenttään tai pistetunnuskenttään laitetunnuksen perään erotettuna tavuviivalla. HUOM! Pistetunnusta ohjelmoitaessa rakennusautomaatiojärjestelmään jätetään kiinteistötunnusta esittävä osa pois (001=ME, 005=KI, jne.), johtuen joidenkin rakennusautomaatiojärjestelmien ohjelmistojen rajallisesta merkkimäärästä. Esimerkki KIG3KTK41TAZ04-AR Kirurgisen sairaalan (KI) ilmanvaihtojärjestelmän (G3) K-osan (K) tuloilmakoneen (TK41) jäätymisvaaratermostaatin (TAZ04) alarajahälytys (AR). 1/3

41 MALLITEKSTIT Laitetunnusjärjestelmä, LVIA LIITE 5 LVI-, lämmitys- ja jäähdytysjärjestelmien tekstimääritteet ovat yleensä vakiotekstejä, jotka voidaan määrittää toteutusvaiheessa automaatiourakoitsijan valvomo-ohjelmoinnin yhteydessä seuraavien esimerkkien mukaisesti: Ilmanvaihtojärjestelmät Pistetunnus ja tyyppi Laitteen nimitys KIG3KTK41TAZ04-AR Jäätymisvaaratermostaatti NKG3CTK05TE10-M Lämpötila-anturi NKG3CTK06TE14-M Lämpötila-anturi Lämmitysjärjestelmät Pistetunnus ja tyyppi Laitteen nimitys NKG1CLIV101TE41-M Lämpötila-anturi Jäähdytysjärjestelmät Pistetunnus ja tyyppi Laitteen nimitys NKG4CVJK401SC02-H Taajuusmuuttaja NKG4CVJK401P02-RR Pumppu LVI-erillisjärjestelmät Pistetunnus ja tyyppi Laitteen nimitys NKG52CPVA01PSC2.001(O 2)-H Painekytkin NKG2CREK01REK03-H Rasvanerotuskaivo Muuttuja Sijainti Jäätymisvaara K401 IV-konehuone Lämpötila C401 IV-konehuone Lämpötila C401 IV-konehuone Muuttuja Sijainti Lämpötila C401 IV-konehuone Muuttuja Sijainti Häiriö C401 IV-konehuone Häiriö C401 IV-konehuone Muuttuja Sijainti Paine C201 Leikkaussali Pinnankorkeus C101 IV-konehuone Päälaite, johon laite kuuluu Palvelualue tms. Tuloilmakone TK41 Tuloilmakone TK05 C-osa 2-5.krs, osastot Jälkikäsittely JLP02 C-osa 2.krs, sisäänp.ilma Päälaite, johon laite kuuluu Palvelualue tms. IV-verkosto Menovesi Päälaite, johon laite kuuluu Palvelualue tms. Vedenjäähd.kone VJK401 C-osa 6.krs, laboratoriot Vedenjäähd.kone VJK401 C-osa 6.krs, laboratoriot Päälaite, johon laite kuuluu Palvelualue tms. Happiverkosto C-osa 2.krs, leikkaussalit C-osa 1.krs, keittiö 2/3

42 Sähköerillisjärjestelmät Pistetunnus ja tyyppi Laitteen nimitys KIF51PIKK11-H1 Paloilmoituskeskus KIF51PIKK11-H2 Paloilmoituskeskus KIF51PIKK11-H3 Paloilmoituskeskus KIF51PIKK11-H4 Paloilmoituskeskus KIW1SJKK11-H Suurjännitekojeisto KIW1SJMK11-H Suurjännitemuuntaja KIW29YVLA21-H Ylivirtavalvontalaite KIW29ITVA21-H IT-verkon eristystason valvontalaite KIW21JKE11-RR Jakokeskus Rakennuksen laitteet Pistetunnus ja tyyppi Laitteen nimitys KIF81HIK1-H Hissi Muuttuja Sijainti Palohälytys K101 Tuulikaappi Ennakoiva hälytys K101 Tuulikaappi Laitevikahälytys K101 Tuulikaappi Ovihälytys K101 Tuulikaappi Katkaisijan laukaisu K111 Muuntamo Lämpötila K111 Muuntamo Ylivirta A211 Sähkötila Eristysvastus A211 Sähkötila Valaistusohjaus E111 Sähkötila Muuttuja Sijainti Hälytys Laitetunnusjärjestelmä, LVIA LIITE 5 Päälaite, johon laite kuuluu Palvelualue tms. K-osa K-osa K-osa K-osa Sj-jakelu Sj-jakelu Jakokeskus W29.JK A krs, leikkaussali 2 Jakokeskus W29.JK A krs, leikkaussali 2 E-osa 1.krs, käytävät Päälaite, johon laite kuuluu Palvelualue tms. K-osa 3/3

43 LIITE 6 Sairaalakaasujärjestelmien nimeäminen Sairaalakaasujärjestelmien laitteiden nimeäminen seuraa LVIA - laitetunnusjärjestelmän periaatteita sillä poikkeuksella että laitetunnuksessa tulee mahdollisuuksien mukaan ilmetä sairaalakaasutunnus (O2, N, N2O, jne.). Osajärjestelmät nimetään Liite 2 mukaan mutta sillä poikkeuksella että ne osajärjestelmät jotka käsittelevät ainoastaan yhden kaasun merkitään sairaalakaasutunnuksella, esimerkiksi (O2). Laitteet merkitään kuten kenttälaitteet eli laitetunnuksessa tulee ilmetä rakennusosa ja kerros. Jos laite sijaitsee osajärjestelmässä joka käsittelee monta eri sairaalakaasua, merkitään sairaalakaasutunnus laitetunnuksen lopussa, esimerkiksi (O2), katso esimerkki. Painevahti-osajärjestelmässä olevat painekytkimet nimetään siten että painekytkimen laiteposition ensimmäinen osa on sama kuin painevahdissa tai pikasulkukotelossa, lisättynä juoksevalla numerolla. Koodaus esimerkki ja järjestys kuten mallikaaviossa. Painevahtien erottamiseksi pikasulkukoteloista käytetään kolmenumeroista juoksevaa numeroa esim Leikkaussalikohtaiset painevahdit nimetään omana osajärjestelmänään. AAA BBB CCC DDEEFF GG HH. KK Meilahden sairaala Painevahti 09 T-osa 2 kerros 001 ME G52 TPVA09 PVA T (O2/N2O/PiH) Painevahti 001 ME G52 TPVA09 PS T (O2) Painekytkin (VAK) 001 ME G52 TPVA09 PS T (O2) Painekytkin (KHA) 001 ME G52 TPVA09 PS T (N2O) Painekytkin (VAK) 001 ME G52 TPVA09 PS T (N2O) Painekytkin (KHA) 001 ME G52 TPVA09 PS T (PiH) Painekytkin (VAK) 001 ME G52 TPVA09 PS T (PiH) Painekytkin (KHA) 001 ME G52 TPVA09 PSK T2.01. (O2/N2O/PiH) Pikasulkukotelo 001 ME G52 TPVA09 PS T (O2) Painekytkin, Happi (VAK) 001 ME G52 TPVA09 PS T (O2) Painekytkin, Happi (KHA) 001 ME G52 TPVA09 PS T (N2O) Painekytkin, Ilokaasu (VAK) 001 ME G52 TPVA09 PS T (N2O) Painekytkin, Ilokaasu (KHA) 001 ME G52 TPVA09 PS T (PiH) Painekytkin, Heng.ilma (VAK) 001 ME G52 TPVA09 PS T (PiH) Painekytkin, Heng.ilma (KHA) 001 ME G52 TPVA09 PSK T2.02. (O2/N2O/PiH) Pikasulkukotelo 001 ME G52 TPVA09 PS T (O2) Painekytkin, Happi (VAK) 001 ME G52 TPVA09 PS T (O2) Painekytkin, Happi (KHA) 001 ME G52 TPVA09 PS T (N2O) Painekytkin, Ilokaasu (VAK) 001 ME G52 TPVA09 PS T (N2O) Painekytkin, Ilokaasu (KHA) 001 ME G52 TPVA09 PS T (PiH) Painekytkin, Heng.ilma (VAK) 001 ME G52 TPVA09 PS T (PiH) Painekytkin, Heng.ilma (KHA) 001 ME G52 TPSK03 PSK T2.03. (O2/PiH) Pikasulkukotelo 001 ME G52 TPSK03 PS T (O2) Painekytkin, Happi (VAK) 001 ME G52 TPSK03 PS T (O2) Painekytkin, Happi (KHA) 001 ME G52 TPSK03 PS T (PiH) Painekytkin, Heng.ilma(VAK) 001 ME G52 TPSK03 PS T (PiH) Painekytkin, Heng.ilma (KHA) 1/4

44 LIITE 6 Meilahden sairaala Kaasukeskus Happi 001 ME G52 AKK01(O2) KK A1.01 Kaasukeskus 001 ME G52 AKK01(O2) VSK A1.01 Varasyöttökeskus 001 ME G52 AKK01(O2) PC A1.01 Painesäädin 001 ME G52 AKK01(O2) PC A1.02 Painesäädin Sairaalakaasutunnukset CO2 Hiilidioksidi N2O dityppioksidi EO Etyleenioksidi NK Nestekaasu H Vety O2 Happi He Helium Pi Paineilma, instrumentti N Typpi PiH Paineilma, hengitysilma 2/4

45

46 LIITE 6 4/4 Kooste sairaalakaasulaitteiden laitetunnuksista Laitteen tunnus ja selite HÖ Höyrystin KK Kaasukeskus KHA Kansliahälytin KV Kuivain MV Magneettiventtiili PA Paisunta-astia PAA Paisunta-automaatti PAAS Paineenalennusasema PAL Paineenalennin PAV Paineenalennusventtiili PC Paineensäädin PE Paineanturi PI Paine, osoitus (painemittari) PIA Painemittari, hälyttävä PIK Paineilmakompressori PISV Pikasulkuventtiili PS Painekytkin PSK Pikasulkukotelo PSV Pääsulkuventtiili x) PV Paineventtiili PVA Painevahti PVS Paineen vakauttamissäädin S Suodatin SC Pyörimisnopeuden säädin 4/4
