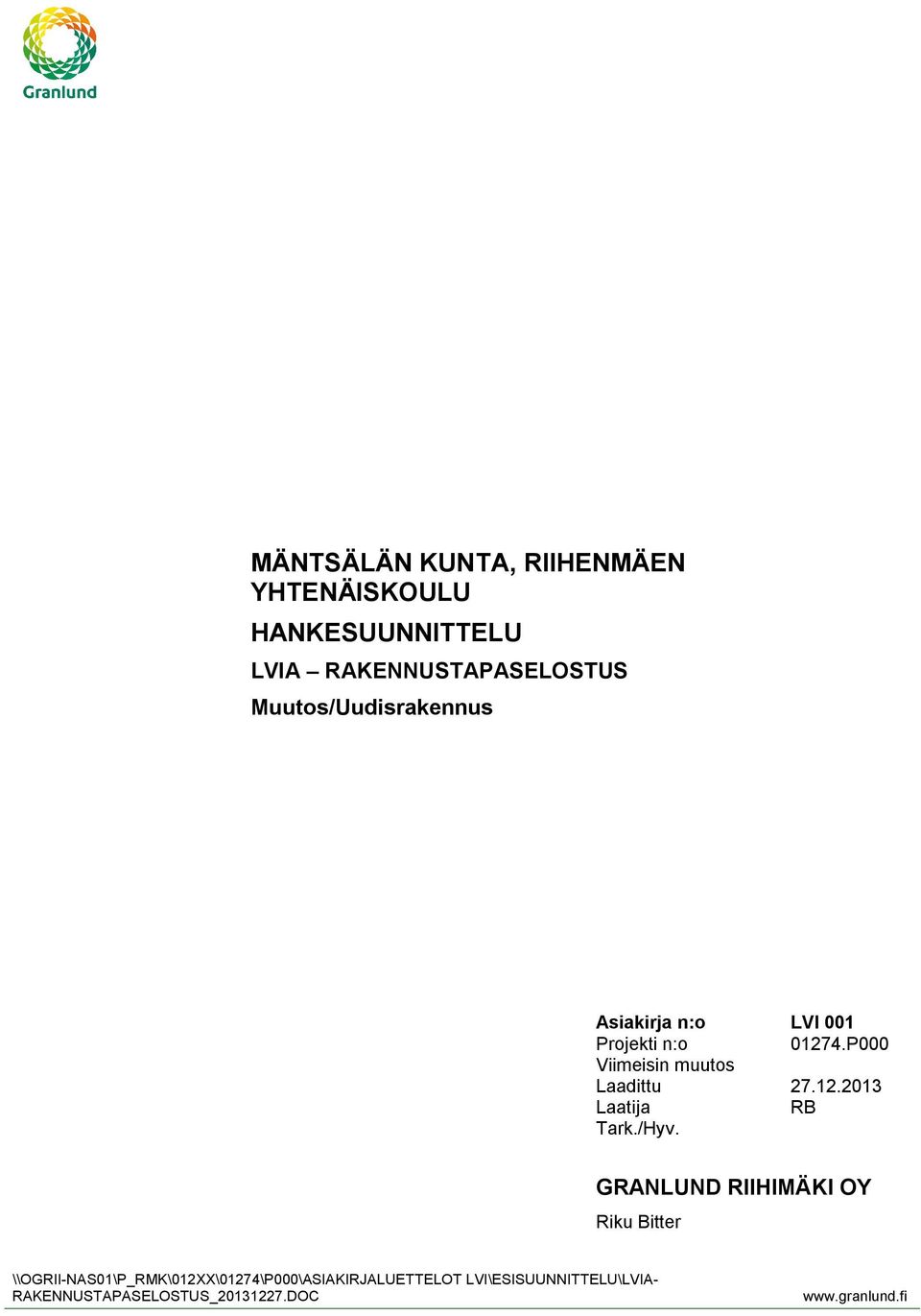

1 MÄNTSÄLÄN KUNTA, RIIHENMÄEN YHTENÄISKOULU HANKESUUNNITTELU LVIA RAKENNUSTAPASELOSTUS Muutos/Uudisrakennus Asiakirja n:o LVI 001 Projekti n:o P000 Viimeisin muutos Laadittu Laatija RB Tark./Hyv. GRANLUND RIIHIMÄKI OY Riku Bitter

2 SISÄLLYSLUETTELO 1 YLEISTÄ, LIITTYMÄT, LVI-TEKNISET TILAT YLEISTÄ ULKOPUOLISET LIITTYMÄT Kaukolämpö Vesi Jätevesiviemäri Sadevesiviemäri LVI-TEKNISET TILAT MITOITUSOLOSUHTEET ENERGIATALOUDELLISUUS 2 2 LVIA-JÄRJESTELMÄKUVAUS LÄMMITYSJÄRJESTELMÄT VESI- JA VIEMÄRIJÄRJESTELMÄT ILMANVAIHTOJÄRJESTELMÄT KYLMÄTEKNISET JÄRJESTELMÄT PALONTORJUNTAJÄRJESTELMÄT MUUT LVI-JÄRJESTELMÄT RAKENNUSAUTOMAATIOJÄRJESTELMÄT PURKUTYÖT 7

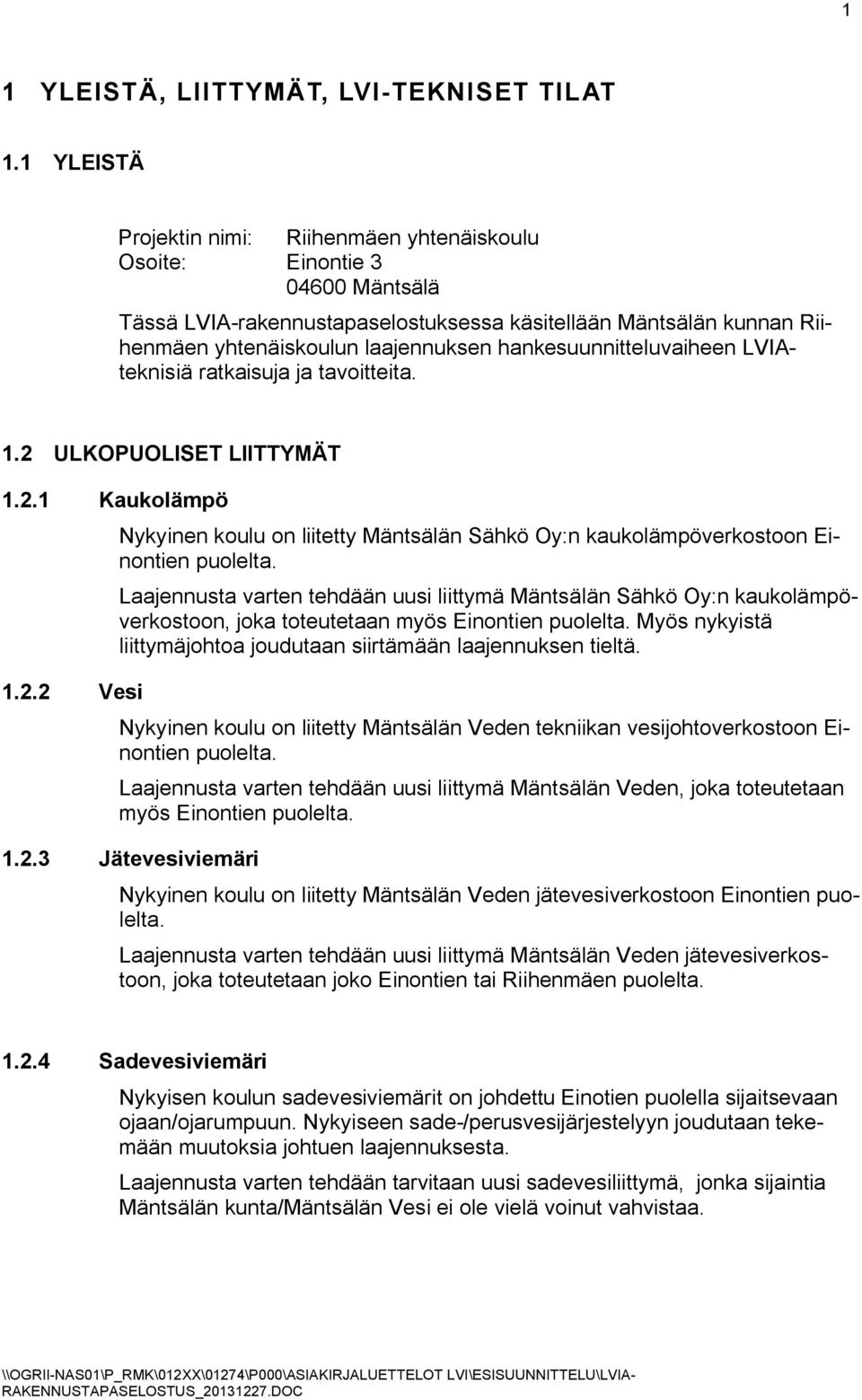

3 1 1 YLEISTÄ, LIITTYMÄT, LVI-TEKNISET TILAT 1.1 YLEISTÄ Projektin nimi: Riihenmäen yhtenäiskoulu Osoite: Einontie Mäntsälä Tässä LVIA-rakennustapaselostuksessa käsitellään Mäntsälän kunnan Riihenmäen yhtenäiskoulun laajennuksen hankesuunnitteluvaiheen LVIAteknisiä ratkaisuja ja tavoitteita. 1.2 ULKOPUOLISET LIITTYMÄT Kaukolämpö Vesi Nykyinen koulu on liitetty Mäntsälän Sähkö Oy:n kaukolämpöverkostoon Einontien puolelta. Laajennusta varten tehdään uusi liittymä Mäntsälän Sähkö Oy:n kaukolämpöverkostoon, joka toteutetaan myös Einontien puolelta. Myös nykyistä liittymäjohtoa joudutaan siirtämään laajennuksen tieltä. Nykyinen koulu on liitetty Mäntsälän Veden tekniikan vesijohtoverkostoon Einontien puolelta. Laajennusta varten tehdään uusi liittymä Mäntsälän Veden, joka toteutetaan myös Einontien puolelta Jätevesiviemäri Nykyinen koulu on liitetty Mäntsälän Veden jätevesiverkostoon Einontien puolelta. Laajennusta varten tehdään uusi liittymä Mäntsälän Veden jätevesiverkostoon, joka toteutetaan joko Einontien tai Riihenmäen puolelta Sadevesiviemäri Nykyisen koulun sadevesiviemärit on johdettu Einotien puolella sijaitsevaan ojaan/ojarumpuun. Nykyiseen sade-/perusvesijärjestelyyn joudutaan tekemään muutoksia johtuen laajennuksesta. Laajennusta varten tehdään tarvitaan uusi sadevesiliittymä, jonka sijaintia Mäntsälän kunta/mäntsälän Vesi ei ole vielä voinut vahvistaa.

4 2 1.3 LVI-TEKNISET TILAT Nykyisen koulun teknisiin tiloihin ei tarvittane muutoksia. Laajennuksen tehdään uusi lämmönjakohuone, joka sijaitsee 1. kerroksessa. IV-konehuoneet sijaitsevat laajennusosien katoilla. Pää-IV-konehuoneita on kaksi kappaletta, toinen laajennuksen kasikerroksisen osan katolla ja toinen liikuntasali-osan jatkeena 2. kerroksessa. 1.4 MITOITUSOLOSUHTEET Lämmitys- ja ilmanvaihtojärjestelmien mitoituksessa käytettävät sisäilmaston tavoitearvot ja ulkoiset mitoitusolosuhteet määritellään luonnossuunnitteluvaiheessa. Rakennuksen sisäilmaluokkana käytetään pääsääntöisesti S2:ta huomioiden kesäajan huonelämpötilojen tavoitearvon asetannan (ks. kohta 2.3.). 1.5 ENERGIATALOUDELLISUUS LVI-järjestelmien jatkosuunnittelussa ja mitoituksessa tulee huomioida järjestelmien energiataloudellisuus.

5 3 2 LVIA-JÄRJESTELMÄKUVAUS 2.1 LÄMMITYSJÄRJESTELMÄT Laajennus liitetään Mäntsälän Sähkö Oy:n kaukolämpöverkostoon. KLliittymämittaus sijoitetaan 1. kerroksen lämmönjakohuoneeseen. Laajennuksen kaukolämpö mitataan yhdellä KL-yhtiön mittarilla ja kulutuksen mittaustieto viedään kiinteistövalvontaan. Nykyisen koulun KL-liittymä säilyy nykyisellään. Laajennuksen lämmönjakokeskukseen tulee neljä eri lämmönsiirrintä: Käyttövesi, lattialämmitys-, ilmanvaihto ja radiaattorilämmitys. Lämmitysverkostojen paisuntajärjestelmät toteutetaan suljettuina järjestelminä. Mahdollisesti tarvittavat muutokset nykyisen koulun KL-keskukseen selvitetään luonnossuunnittelun aikana (IV-muutokset/Ilmavirtojen lisääminen). Lämmitysverkostojen pumput ovat taajuusmuuttajaohjattuja keskipakoispumppuja. Verkostojen paine pidetään asetusarvossaan säätämällä pumppujen pyörimisnopeutta. Tilojen lämmitys toteutetaan pääsääntöisesti vesikiertoisilla lattialämmityksellä. Myös pesutilojen tai muiden vastaavien tilojen lämmitys- /mukavuuslämmitys toteutetaan vesikiertoisella lattialämmityksellä. Osa tilojen lämmityksestä hoidetaan vesikiertoisilla radiaattoreilla. Lämmitys/nykyiset tilat Nykyisten muuttuvien tiloihin lämmitysjärjestelmiin tehdään tilojen käyttötarkoituksen muutoksiin liittyvät tarpeelliset muutokset. Liikuntasali Liikuntasalin lämmitys hoidetaan ilmalämmityksenä integroituna tilan ilmanvaihtoon. Tuulikaapit Rakennuksien tuulikaapit varustetaan IV-verkostoon kytketyillä kiertoilmakoneilla. IV-lämmitys Rakennuksen ilmanvaihtokoneiden jälki-/lisälämmitys toteutetaan vesipattereilla, jotka kytketään rakennettavaan ilmanvaihtoverkostoon (teräsputki kierteillä tai sähkösinkitty valmisosilla).

6 4 2.2 VESI- JA VIEMÄRIJÄRJESTELMÄT Laajennus liitetään Mäntsälän Veden vesijohto-, jäteviemäri- ja sadevesiverkostoon. Nykyisen koulun ao. liittymiin ei tehdä muutoksia. Veden lisäkäsittelyä tai paineenkorotusta ei ole. Laajennuksen päävesimittari sijaitsee 1. kerroksen lämmönjakohuoneeseen. Päävesimittarin kulutus tieto viedään kiinteistövalvontajärjestelmään. Vesi ja viemäri/nykyiset tilat Nykyisten muuttuvien tiloihin vesi- ja viemärijärjestelmiin tehdään tilojen käyttötarkoituksen muutoksiin liittyvät tarpeelliset muutokset. Lämmin käyttövesi Laajennuksen lämmin käyttövesi valmistetaan lämmönsiirtimellä, jonka ensiöpuolella virtaa kaukolämpövesi (ks. lämmitys). Käyttövesiverkosto varustetaan kiertojohdolla, johon liitetään mahdollisesti mm. siivoustilojen kuivauspattereita. Vesijohdot Vesijohdot tehdään pääsääntöisesti kupari- tai komposiittiputkilla pinta- ja alakattoasennuksina. Näkyville jäävät vesijohtojen osat ovat kromattua kuparia. Liikuntahalliin liittyvien pesutilojen vesijohtojen kytkentäjohdot tehdään muoviputkella suojaputkessa. Vesi- ja viemärikalusteet Vesi- ja viemärikalusteina käytetään normaaleja ao. tilaan tarkoitettuja kalusteita (yksiote-/termostatti) siten, että osassa tilassa hanat ovat pääsääntöisesti kromattuja ja viemärikalusteet valkoista posliinia / ruostumatonta terästä. Sähköisiä hanoja käytetään liikuntasalien pukuhuonetiloissa, erityistä käsihygieniaa vaativissa tiloissa (keittiö tms) sekä WC:iden urinaaleissa. Jätevesiviemärit Jätevesiviemäröinti toteutetaan painovoimaisesti. Jätevesiviemäröinti toteutetaan pääsääntöisesti muoviviemäreillä täydentäen valuraudalla sekä mahdollisesti RSt-viemäreillä (keittiö). Keittiön viemäröinti varustetaan rasvanerottimella. Teknisen työn tilojen jätevesiin asennetaan asianmukaisia paikallisia erottimia ennen niiden johtamista jätevesiverkostoon (liuottimet tms.).

7 5 Sadevesiviemärit Sadevesiviemäröinti toteutetaan painovoimaisesti. Rakennuksien kattojen sadevedet johdetaan ulkopuolisten syöksytorvien kautta erilliseen sadevesiverkostoon lukuun ottamatta liikuntasali-osan kattoa. Rakennuksien salaojat johdetaan perusvesikaivoon yhden kulmakaivon kautta siten, että ao. putkessa on pallopadotusventtiili. Tontin pintavedet piha-alueilta kerätään sadevesikaivojen avulla sadevesiverkostoon. Sadevesiviemärit tehdään muoviviemärillä. 2.3 ILMANVAIHTOJÄRJESTELMÄT Laajennuksen kaikki tilojen ilmanvaihto toteutetaan koneellisella tulo- ja poistoilmanvaihdolla lämmöntalteenotolla varustettuna, myös keittiön ilmanvaihtoon pyritään saamaan mukaan lämmöntalteenottoon (huomioitava huuvien määrittelyssä tai muulla vastaavalla tavalla). Laajennus varustetaan keskitetyllä IV-hätäseis-toiminnalla (ryhmäkeskuslukitus). IV-hätäseis toiminto tulee myös yhteen sovittaa nykyisen koulun IV:n kanssa. Kanavistot tehdään teräs-/peltikanavilla. Äänenvaimennuksessa käytetään pääsääntöisesti tehdasvalmisteisia äänenvaimentimia. Pääte-elimet ovat tehdasvalmisteisia vakioventtiilejä vakiovärisävyin (pääosin). Opetus-, keittiö- ja yleistentilojen ilmanvaihtojärjestelmät (ei liikuntasali) varustetaan tuloilman jäähdytyksellä tai ainakin IV-koneisiin varataan tila ao. toiminnalle (IV-koneiden ilmavirtoja ei kuitenkaan mitoiteta jäähdytystarpeen mukaan). Kaikkien pääilmanvaihtokoneiden puhaltimet varustetaan taajuusmuuttajilla. IV-koneiden palvelualueet tulee suunnitella luonnosvaiheessa niin, että vastaavat tilojen käyttöä. IV-koneiden palvelualueita on myös tarkoituksen mukaista jakaa pienempiin alueisiin tarkoituksen mukaisen jaon aikaan saamiseksi. Opetustilojen ilmanvaihto ohjataan tilakohtaisesti esim. CO 2 -pitoisuuden mukaan tarpeen/käytön mukaisen ilmanvaihdon varmistamiseksi. Ilmanvaihto/nykyiset tilat Nykyisen koulun henkilökunnan työskentelytiloja muutetaan opetustiloiksi, joka vaatii muutoksia myös ilmanvaihtoon/ilmanjakoon. Myös IV-koneen ilmavirtoja joudutaan lisäämään ja ilmavirrat ao. alueilla mittaamaan ja säätämään uudelleen. Opetustilat/yleisesti Opetustilojen yleisilmanvaihtoa hoitavat ilmanvaihtokoneet, joka on varustettu pyörivällä talteenottojärjestelmällä. Lisäksi alueella on erillispoisto WC:lle. Kouluosan erityiset työskentelypisteet (kemia/vetokaappi tms.) varustetaan kohdepoistolaitteilla.

8 6 Koulu, tekninen-/tekstiilityö Teknisen ja tekstiilityön tilojen yleisilmanvaihtoa hoitaa ilmanvaihtokone, joka on varustettu pyörivällä talteenottojärjestelmällä. Lisäksi alueella on erillispoisto WC:lle sekä tarvittavat kohdepoistokoneet teknisen työn työpisteille sekä purunpoistolaitteistolla. Tekstiilityönluokka varustetaan tekstiilipölynpoistojärjestelmällä. Ao. tilojen IV-koneiden yleispoistoilmavirtaa voidaan pienentää silloin kun erillispoistojärjestelmiä käytetään. Keittiö Keittiön IV-kone mahdollisuuksien mukaan lämmöntalteenotolla ja jäähdytyspatterilla (vähintään varaus). IV-järjestelmän varustetaan riittävillä ohjaus- ja säätöominaisuuksilla niin, että keittiön ilmanvaihtoa voidaan käyttää keittiön toimintatilanteen mukaisesti (ruoan valmistus/lämmitys, tiskaus). Liikuntasali Liikuntasalin ilmanvaihtoa hoitaa ilmanvaihtokone, joka on varustettu pyörivällä talteenottojärjestelmällä, lisäksi IV-kone hoitaa liikuntasalin lämmityksen. Liikuntasalin käytön ulkopuolista aikaa varten IV-koneessa on kiertoilmakäyttö (lämmitys). Salin ilmanvaihto voidaan jakaa kolmeen osaan käyttämällä sulkupeltejä. Liikuntasalin pukutilat Liikuntasalin pukutilojen yleisilmanvaihtoa hoitaa ilmanvaihtokone, joka on varustettu pyörivällä talteenottojärjestelmällä. Lisäksi alueella on erillispoisto WC:lle. Tekniset tilat Tekniset tilat varustetaan termostaattiohjatulla (ohjelmallinen) ylilämmön poistolla. Hissi/hissikuilu Hissi ja hissikuilu varustetaan omalla erillisellä poistoilmapuhaltimella. Korvausilma otetaan hissikuiluun 1. kerroksen tasolta.

9 7 2.4 KYLMÄTEKNISET JÄRJESTELMÄT Opetus-, keittiö- ja yleistentilojen ilmanvaihtojärjestelmät (ei liikuntasali) varustetaan tuloilman jäähdytyksellä. Tätä tarkoitusta varten rakennetaan vedenjäähdytysjärjestelmä (tai liuosjäähdytysjärjestelmä), joka sijoitetaan liikuntasalin yhteydessä sijaitsevaan IV-konehuoneeseen (Liuosjäähdytysjärjestelmä tapauksessa järjestelmä voi sijaita ao. konehuoneen läheisyydessä vesikatolla). Keittiön kylmäsäilytystilat varustetaan uusilla asianmukaisilla kylmälaitteilla. 2.5 PALONTORJUNTAJÄRJESTELMÄT Viranomaisneuvotteluissa tarkentuu pikapalopostien tarve. 2.6 MUUT LVI-JÄRJESTELMÄT Alapohjan radonpoisto Laajennuksen alapohjan radonputkisto johdetaan vesikatolle rakennusosittain (min. 3 kpl). Radonputkistot varustetaan vesikatolle sijoitettavilla puhaltimilla. 2.7 RAKENNUSAUTOMAATIOJÄRJESTELMÄT Laajennuksen LVIS-teknisten laitteiden toimintoja ohjaa, valvoo ja säätää rakennusautomaatiojärjestelmä. Järjestelmä toteutetaan vapaasti ohjelmoitavalla DDC-pohjaisella rakennusautomaatiojärjestelmällä. Järjestelmä liitetään osaksi kunnan rakennusautomaatiojärjestelmää (Schneider Electric).Laajennukseen ei tule valvomolaitteita/erillistä valvomotilaan, vaan alakeskusta voidaan nykyisillä huollon kannettavalla PC:llä tai nykyisen koulun valvomolaitteilla. Laajennukseen tulee kolme erillistä alakeskusta. Uudet alakeskukset sijoitetaan ilmanvaihtokonehuoneisiin ja lämmönjakohuoneeseen. Tilakohtaiset ilmavirransäädöt liitetään myös osaksi rakennusautomaatiojärjestelmää. 2.8 PURKUTYÖT LVIA-tekniikkaan liittyvät suurimmat purkutyöt kohdistuvat nykyisten muuttuvien tilojen ilmanvaihdon purkuun, jotta tarvittavat muutoksen voidaan tehdä.
