TILAPALVELUJEN RAKENNUSAUTOMAATIO- SUUNNITTELU

Transkriptio

1 RAU 2009 TILAPALVELUJEN SUUNNITTELUOHJEISTO RAKENNUSAUTOMAATIO- SUUNNITTELU Talo 90-rakennusosa J 71 PÄIVITETTY MUUTOKSET ESITETTY TUMMENNETTUNA KURSIVOITUNATEKSTINÄ

2 RAU 2009 JOHDANTO YLEISTÄ Tässä suunnitteluohjeistossa on kuvattu tavoitteellisia suunnitteluratkaisuja Tilakeskuksen rakennushankkeita varten. Laaditut suunnitteluohjeet kattavat kaupungin julkiset rakennukset; koulut / päiväkodit, terveydenhoitorakennukset jne. Ohjeita voidaan soveltaen käyttää myös peruskorjaussuunnittelussa. Tämä suunnitteluohjeisto täydentää Suomen rakentamismääräyskokoelmaa, RTkortistoa sekä RYL-asiakirjoja. Tarkoitus on ollut määritellä tavoitteellisia, ja suositeltavia rakentamistapoja sekä teknisiä ratkaisuja. Ohjeistoon kuuluvat osiot kaikista suunnittelualoista (ARK/RAK, LVI, SÄHKÖ, RAU). Suunnittelijan tulee noudattaa tätä suunnitteluohjetta. Mikäli suunnittelija haluaa poiketa näistä suunnitteluohjeista, asia on käsiteltävä suunnittelukokouksissa ja kirjattava suunnittelukokouspöytäkirjaan. Suunnittelu tehdään tietokoneavusteisena, käytettävät suunnitteluohjelmat ovat Auto- Cad -yhteensopivia. Muita ohjelmia käytettäessä tulee siitä sopia rakennuttajan kanssa. Suunnitteluasiakirjojen teknisestä laadusta, suunnitelmien sisällöstä sekä loppuasiakirjojen luovutuksesta on ohjeita Loppuasiakirjojen luovutusohjeessa sekä sen liitteissä. Ohjeet ovat haettavissa Tilakeskuksen Internet-sivuilta osoitteessa Suunnittelija on velvollinen pitämään yhteyttä tarvittaviin viranomaisiin ja kunnallisiin laitoksiin, sekä toimittamaan suunnitelmapiirustukset ja muut tarvittavat asiapaperit näiden hyväksyttäväksi niin, että ne hyväksyttyinä ovat käytettävissä rakennustöiden käynnistyessä. Suunnitteluratkaisuja tehtäessä tulee kiinnittää huomiota elinkaaren aikaisiin kustannuksiin, käyttöarvoon sekä muunneltavuuteen. Suunnitelmissa tulee esittää määritykset riittävän tarkasti yksilöiden, sekä määrittää työselityksessä menettelyt toteutusratkaisun vaihdosta. Työaikainen kosteudenhallinta Suunnittelussa tulee ottaa huomioon erityisesti ne ennaltaehkäisevät toimenpiteet, jotka sisältyvät jokaiselle rakennustyömaalle erikseen laadittavaan kosteudenhallintasuunnitelmaan. Lisätietoja kosteudenhallintasuunnitelman laatimisesta antaa Oulun kaupungin rakennusvalvontavirasto.

3 RAU 2009 Energiatalous Suunnitteluratkaisuissa tulee pyrkiä kestävää kehitystä ja energiataloutta tukeviin suunnitteluratkaisuihin sekä huomioida Oulun kaupungin energiansäästösopimusten ja Tilakeskuksen suunnitteluohjeiston mukaiset tavoitteet energiankulutuksen vähentämiseksi. Suunnittelun alkuvaiheessa tulee tarkistaa hankkeen energiankulutukselle asetetut ja/tai asetettavat tavoitteet ja/tai sopia rakennusosakohtaisesti rakenteiden elinkaaritaloudelliset ja eri rakennusosien lämmöneristävyysvaatimukset. Suunnitteluratkaisuissa tulee pyrkiä minimoimaan ulkopuolelta tulevasta lämpökuormasta aiheutuva sisätilojen jäähdytystarve käyttäen mahdollisuuksien mukaan kohteeseen soveltuvaa rakenteellista suojausta. Lisäksi tulee kiinnittää erityistä huomioita rakenteiden tiiveyteen (tiiveysluku) ja ilmanvaihdon lämmöntalteenoton hyötysuhteeseen. Perusparannuskohteissa rakennuskohteen energiataloutta parannetaan toimenpiteillä, jotka korjaustyön kokonaisuuden kannalta ovat tarkoituksenmukaiset toteuttaa. Tällaisia toimenpiteitä voivat olla esimerkiksi yläpohjan lisäeristäminen, ovien ja ikkunoiden lämpöteknisen laadun parantaminen tai ilmanvaihdon ja talotekniikan parantaminen tai uusiminen.

4 RAU 2009 SISÄLLYSLUETTELO JOHDANTO YLEISET LAATUVAATIMUKSET... 1 J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT... 2 J7 Automaatiojärjestelmät... 2 J71 Rakennusautomaatio... 2 J7100 Yleistä... 2 J Toimintakokeet... 2 J Käyttö- ja huolto-ohjeet... 2 J7111 Rakennusautomaation suunnittelutavoitteet... 2 J7121 Järjestelmän käyttö... 3 J7122 Grafiikkakuvat... 3 J7131 Säätöjärjestelmät... 3 J7132 Ohjausjärjestelmät... Virhe. Kirjanmerkkiä ei ole määritetty. J7133 Hälytys- ja ilmoitusjärjestelmät... 3 J715 Kenttäliitynnät... 4 LIITTEET Liite 1 Positiointijärjestelmä, laitetunnukset Liite 2 Positiointijärjestelmä, laitenumerointi Liite 3 Positiointijärjestelmä, säätökaavio

5 TEKNINEN KESKUS 1(4) YLEISET LAATUVAATIMUKSET Suunnittelijan tulee noudattaa tätä suunnitteluohjetta. Mikäli suunnittelija haluaa poiketa näistä suunnitteluohjeista, asia on käsiteltävä suunnittelukokouksissa ja kirjattava suunnittelupöytäkirjaan. Suunnittelija on velvollinen tekemään kirjallisen selvityksen poikkeamista tähän suunnitteluohjeeseen nähden. Suunnittelu tehdään tietokoneavusteisena, käytettävät suunnitteluohjelmat ovat Auto- Cad -yhteensopivia. Muita ohjelmia käytettäessä tulee siitä sopia rakennuttajan kanssa. Suunnittelija on velvollinen pitämään yhteyttä tarvittaviin viranomaisiin ja kunnallisiin laitoksiin, sekä toimittaa suunnitelmapiirustukset ja muut tarvittavat asiapaperit näiden hyväksyttäväksi niin, että ne hyväksyttyinä ovat käytettävissä rakennustöiden käynnistyessä. Suunnitteluratkaisuja tehtäessä tulee kiinnittää huomiota elinkaaren aikaisiin kustannuksiin. Suunnitelmissa tulee määritykset esittää riittävän tarkasti yksilöiden, sekä määrittää työselityksessä menettelyt toteutusratkaisun vaihdosta (esim. lattiamaton materiaali). Suunnitelmia laadittaessa sekä laitevalintoja tehtäessä tulee erityinen huomio kiinnittää laitteiden helppoon käytettävyyteen ja huollettavuuteen. Huollettavat, suljettavat tai säädettävät laitteet sijoitetaan ensisijaisesti teknisiin tiloihin ja käytäville.

6 TEKNINEN KESKUS 2(4) J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT J7 Automaatiojärjestelmät J71 Rakennusautomaatio Täydellinen luettelo noudatettavista määräyksistä ja ohjeista on Talotekniikka-RYL 2002:ssa, johon tässä ohjeessa on esitetty poikkeamia ja tarkennuksia. J7100 Yleistä Ilmastoinnin ja lämmityksen säädöt ja ohjaukset sekä sähköisten laitteiden ohjaukset toteutetaan pääsääntöisesti DDC-pohjaisilla valvonta-alakeskuksilla, mutta myös Lonjärjestelmän soveltuvuus on tutkittava. Suunnittelija laatii yksityiskohtaiset tiedot ja määrittelyt rakennuttajalle ja urakoitsijoille tarjouslaskentaa varten. Laitteiden positiointiohjeet on esitetty liitteissä 1, 2 ja 3. J Toimintakokeet Suunnitteluasiakirjoissa määrätään, että ennen varsinaisia toimintakokeita urakoitsijan on suoritettava omien laitteidensa sekä niihin liittyvien laitteiden toimintakokeet. Toimintakokeista on laadittava pöytäkirja. J Käyttö- ja huolto-ohjeet Urakoitsija velvoitetaan toimittamaan käyttö-, huolto- ja dokumenttisarjoja 2 kpl arkistokelpoisiin kotelokansioihin sijoitettuna sekä osallistumaan huoltokirjan laadintaan. Huoltokirjan laajuus määritellään suunnitteluasiakirjoissa. J7111 Rakennusautomaation suunnittelutavoitteet Järjestelmän ohjelma- ja raporttiluettelossa on esitettävä: - aikaohjelmat - lto:n hyötysuhdelaskenta - tehonrajoitusohjelma - valaistuksen ohjaukset - lämmityksen ohjaukset - voimassa olevien hälytysten tulostus ohjelma - käyttötuntimäärä laskenta ohjelmisto - lämmön- ja veden- ja sähkönkulutusraportit - astepäiväraportti - huoltoraportti - trendiseuranta - hälytysraportti

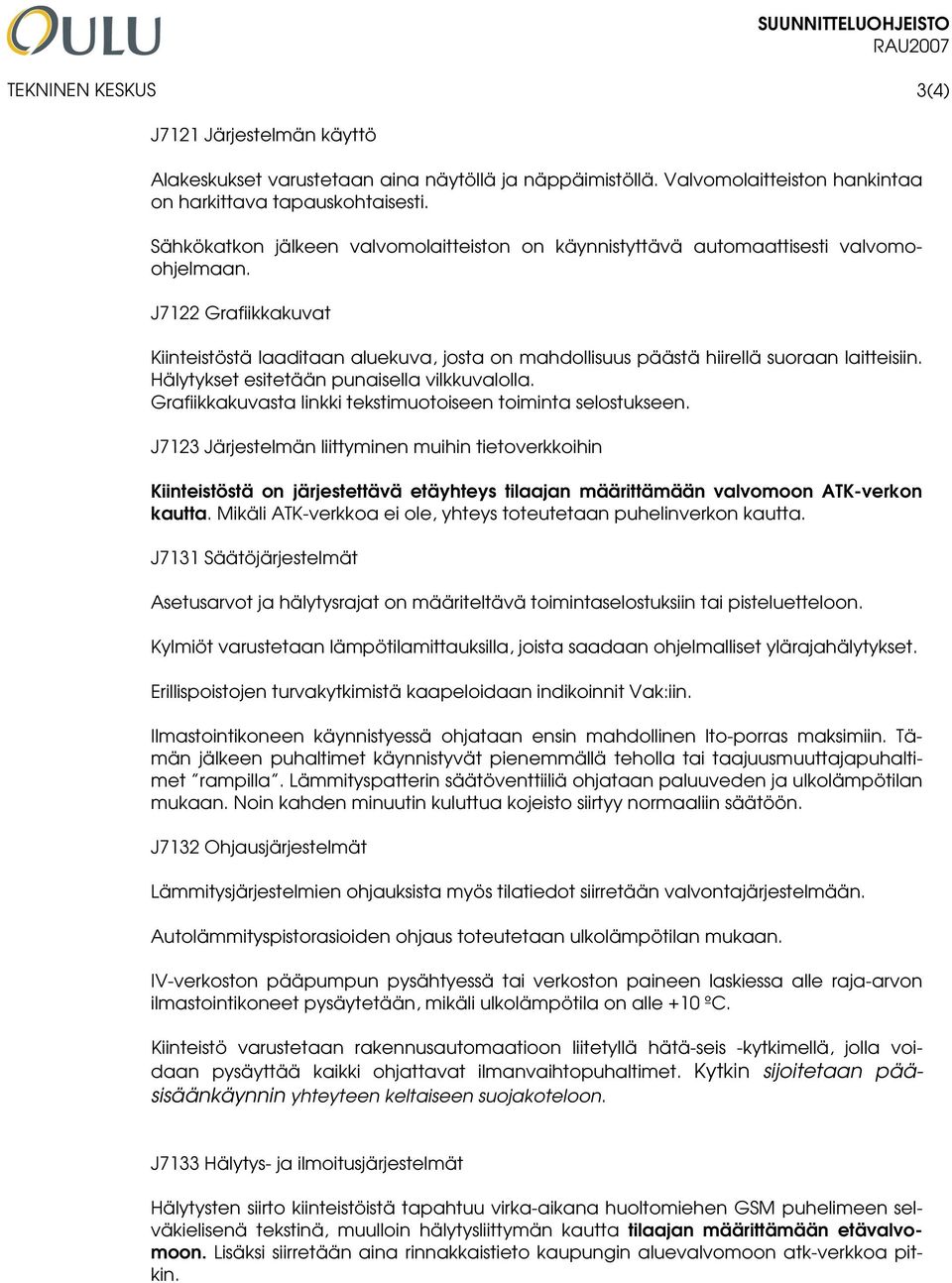

7 TEKNINEN KESKUS 3(4) J7121 Järjestelmän käyttö Alakeskukset varustetaan aina näytöllä ja näppäimistöllä. Valvomolaitteiston hankintaa on harkittava tapauskohtaisesti. Sähkökatkon jälkeen valvomolaitteiston on käynnistyttävä automaattisesti valvomoohjelmaan. J7122 Grafiikkakuvat Kiinteistöstä laaditaan aluekuva, josta on mahdollisuus päästä hiirellä suoraan laitteisiin. Hälytykset esitetään punaisella vilkkuvalolla. Grafiikkakuvasta linkki tekstimuotoiseen toiminta selostukseen. J7123 Järjestelmän liittyminen muihin tietoverkkoihin Kiinteistöstä on järjestettävä etäyhteys tilaajan määrittämään valvomoon ATK-verkon kautta. Mikäli ATK-verkkoa ei ole, yhteys toteutetaan puhelinverkon kautta. J7131 Säätöjärjestelmät Asetusarvot ja hälytysrajat on määriteltävä toimintaselostuksiin tai pisteluetteloon. Kylmiöt varustetaan lämpötilamittauksilla, joista saadaan ohjelmalliset ylärajahälytykset. Erillispoistojen turvakytkimistä kaapeloidaan indikoinnit Vak:iin. Ilmastointikoneen käynnistyessä ohjataan ensin mahdollinen lto-porras maksimiin. Tämän jälkeen puhaltimet käynnistyvät pienemmällä teholla tai taajuusmuuttajapuhaltimet rampilla. Lämmityspatterin säätöventtiiliä ohjataan paluuveden ja ulkolämpötilan mukaan. Noin kahden minuutin kuluttua kojeisto siirtyy normaaliin säätöön. J7132 Ohjausjärjestelmät Lämmitysjärjestelmien ohjauksista myös tilatiedot siirretään valvontajärjestelmään. Autolämmityspistorasioiden ohjaus toteutetaan ulkolämpötilan mukaan. IV-verkoston pääpumpun pysähtyessä tai verkoston paineen laskiessa alle raja-arvon ilmastointikoneet pysäytetään, mikäli ulkolämpötila on alle +10 ºC. Kiinteistö varustetaan rakennusautomaatioon liitetyllä hätä-seis -kytkimellä, jolla voidaan pysäyttää kaikki ohjattavat ilmanvaihtopuhaltimet. Kytkin sijoitetaan pääsisäänkäynnin yhteyteen keltaiseen suojakoteloon. J7133 Hälytys- ja ilmoitusjärjestelmät Hälytysten siirto kiinteistöistä tapahtuu virka-aikana huoltomiehen GSM puhelimeen selväkielisenä tekstinä, muulloin hälytysliittymän kautta tilaajan määrittämään etävalvomoon. Lisäksi siirretään aina rinnakkaistieto kaupungin aluevalvomoon atk-verkkoa pitkin.

8 TEKNINEN KESKUS 4(4) RAU urakoitsija testaa urakkaan kuuluvana hälytysten siirron pisteittäin teletus laitteelta etävalvomoon ja toimittaa siitä tilaajalle kirjallisen pöytäkirjan allekirjoitettuna. Kiinteistöstä siirretään aina A-hälytykset, B-hälytykset siirretään ohjelmallisesti ulkolämpötilan mukaan ollessa alle +3 C. Pisteiden luokitus määritellään valvomo-ohjelmistossa. C-luokan huoltohälytyksiä ei siirretä eteenpäin. Hälytyspisteluettelon kiireellisyysluokkineen laatii suunnittelija. Hälytysten siirto on esitetty liitteessä 4. Alakeskukselta lähtevät jatkohälytykset otetaan päästäviltä releen kärjiltä. Taajuusmuuttajapumpuilta tulee olla hälytykset sekä lukitukset puhaltimille. J715 Kenttäliitynnät Verkostojen painehälytyksissä käytetään painelähettimiä. Tulo- ja poistoilmapeltimoottorit varustetaan takaisinkytkennällä. Määräkulutusmittauksiin (esim. vedenkulutusmittauksiin) määritellään ylä- sekä alahälytysrajat. Ilmanvaihtokonehuoneen ulkopuolelle asennettavat anturit esitetään sähkötasokuvissa. Lto:n huurtumisen estotoiminto toteutetaan paine-eromittauksella. Palopeltien tilatietojen tarve tulee harkita tapauskohtaisesti.

9 TEKNINEN KESKUS SUUNNITTELUOHJEISTO Liite 1 1(2) POSITIOINTIJÄRJESTELMÄ TÄYDELLINEN POSITIOINTI ESIM TK 01-TF01-TE = Kiinteistönumero 01 = VAK numero TK 01 = Kojeisto TF01 = Tuloilmapuhallin TE10 = Laitenumero (Lämpötila-anturi tuloilmakanavassa puhaltimen jälkeen) LAITETUNNUKSET Laite Bensiininerotuskaivo Hissihälytys Hygrostaatti Hämäräkytkin (valoisuuskytkin) Höyrykostutin Johtosiipisäädin Jälkikäsittely-yksikkö Jännitevalvonta Jäätymisvaaratermostaatti Kierrätysilmapuhallin Kompressori Kosteuden osoitus Kosteudensäätöventtiili Kosteusanturi Kosteussäädin, kostutin Käsisäätö Käsikytkin Laitevikahälytys Lapakulmasäädin Lauhdutin, lauhdutuspuhallin Loistehon kompensointiparisto Lämmönkulutuksen mittaus Lämmöntalteenottolaite Lämpötila-anturi Lämpötilan osoitus Lämpötilasäädin Läsnäoloanturi Magneettiventtiili Merkkilamppu Murtohälytys Muunnin (säh., elekt./pneum.) Ohjauskeskus Ovikytkin Paineanturi (nesteputkessa) Paineen osoitus Paineilmakompressori Tunnus BK HH MS VS HK PG JY UI TAZ KF KO MI MV ME MC HC HS VH GC LF CA LM LT TE TI TC LS MG ML MH EM OK OS PE PI PIK

10 TEKNINEN KESKUS Palohälytys Palopelti Pellin toimilaite Pinnankorkeusanturi Pinnankorkeushälytys Pintakytkin Pitoisuusanturi (esim. CO-anturi) Pitoisuuskeskus Poistoilmapuhallin Pumppu Rasvanerotuskaivo Siirtoilmapuhallin Sisävalot Soittokellot Suodatinosa Suodatin (ilmanvaihto) Suodatinvahti (painelähetin digit.näytöllä) Suodatinvahti (paine-erokytkin näytöllä) Sähköjärjestelmän hälytys Sähköjärjestelmän käyttötila Sähköjärjestelmän ohjaus Sähkölämmitys Säätöventtiili Sähkönkulutuksen mittaus Taajuusmuuttaja Termostaatti Tuloilmapuhallin Ulkovalot Valoisuusanturi Vedenkulutuksen mittaus Vikavirtahälytys Virtauksen mittaus Virtauksen osoitus Virtausanturi Virtaushälytys Virtauskytkin Virtaussäädin Yhteishälytys Öljynerotuskaivo Öljypoltin PH PP FG LE LA LS QE QC PF PU REK SF SV SK SO SU PDIE PDIA EA EI ES SL TV SM SC TS TF UV VE VM VV FQ FI FE FA FS FC YH ÖK ÖP SUUNNITTELUOHJEISTO Liite 1 2(2)

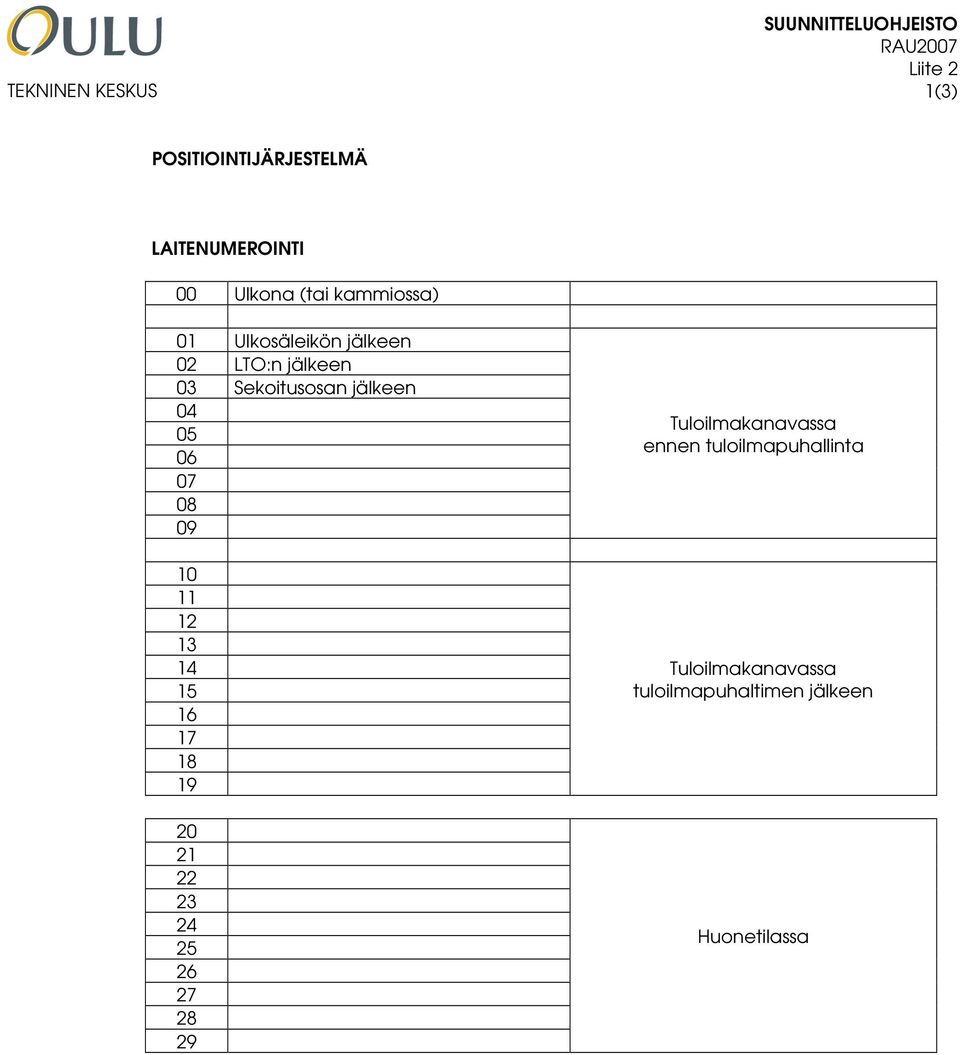

11 TEKNINEN KESKUS SUUNNITTELUOHJEISTO Liite 2 1(3) POSITIOINTIJÄRJESTELMÄ LAITENUMEROINTI 00 Ulkona (tai kammiossa) 01 Ulkosäleikön jälkeen 02 LTO:n jälkeen 03 Sekoitusosan jälkeen Tuloilmakanavassa ennen tuloilmapuhallinta Tuloilmakanavassa tuloilmapuhaltimen jälkeen Huonetilassa

12 TEKNINEN KESKUS SUUNNITTELUOHJEISTO Liite 2 2(3) Menovesiputkessa Paluuvesiputkessa Lto-laitteet 51 Lto-laitteet 52 Jäähdytysvesiverkostossa Raskasöljyjärjestelmässä 58 Kevytöljyjärjestelmässä Höyryverkostossa Paineilmaverkostossa Sairaalakaasuverkostossa Poisto/kiertoilmakanavassa Lämmitys-, IV- ja käyttövesiverkostoissa Lto, jäähdytys, polttoöljy Kaasu-/ höyryverkosto

13 TEKNINEN KESKUS SUUNNITTELUOHJEISTO Liite 2 3(3) Vedenkäsittely Varalla Varalla

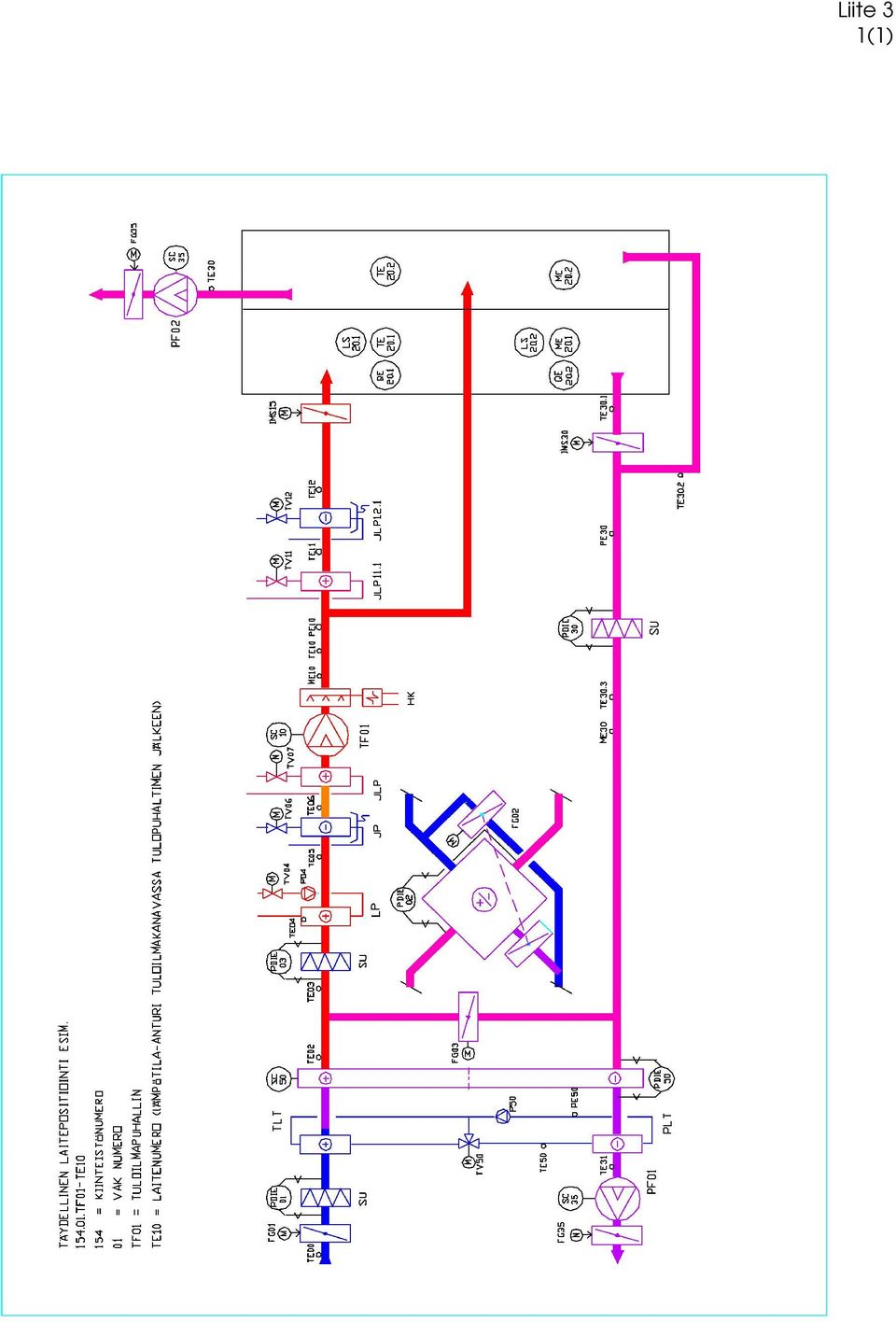

14 Liite 3 1(1)
