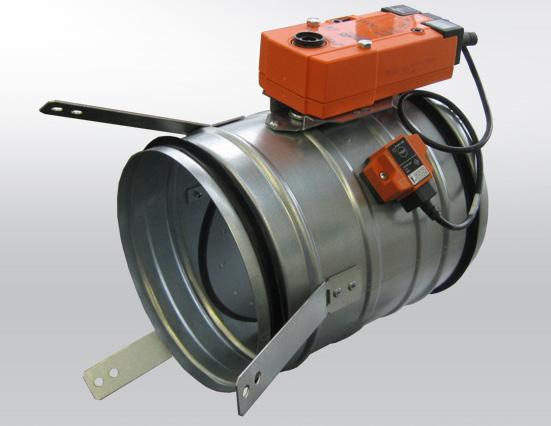

1 DM-S Palonrajoitin 0 Pyöreä palonrajoitin Ø 00-0 mm Testattu standardin EN - mukaan Luokiteltu standardin EN 0-+A mukaan: E0v e,h o (i o)s tai E0(h o i o) tai E0(h o i o)s tai E0(v e i o)s Palonkestävyys ES0 (ES0, E0) Tuotesertifikaatti Nr. /Ca/0/0 Suurin ilman nopeus järjestelmässä m/s, suurin paine-ero 00 Pa 0

2 Yleistä Palonrajoitin asennetaan ilmanvaihtokanavistoon. Pelti sulkee savukanavan. Pelti asennetaan asentoon AUKI. Palonrajoittimen läppä sulkeutuu automaattisesti palautusjousen avulla. Toimilaitteen palautusjousi käynnisty, kun termosähköinen käynnistysmekanismi BAT aktivoituu, kun termosähköisen käynnistysmekanismin BAT -testausnappulaa painetaan tai kun virransyöttö katkaistaan toimilaitteelta. Palonrajoittimen normaalin toiminnan edellyttämät olosuhteet: Sallittu ilman maksiminopeus on m/s Suurin paine-ero 00 Pa Pelti voi mennä KIINNI asentoon vain, kun puhallin tai ilmanvaihtokone ei ole toiminnassa. Tällä varmistetaan pellin sulkeutuminen ja sen turvallinen toiminta palotilanteessa. Pellille kohdistuva ilmavirta ei saa aiheuttaa sille epätasaisesti jakautunutta rasitusta.palopellin toiminta ei ole riippuvainen ilmavirtauksen suunnasta ja se voidaan asentaa pysty- tai vaakasuuntaan. Pelti soveltuu käytettäväksi järjestelmissä, joissa ei kulje kemiallisia, hankaavia ja tarttuvia partikkeleja. Pellit ovat suunniteltu käytettäväksi lauhkean ilmaston vyöhykkeellä standardin EN 0 -- mukaan. Sallittu lämpötila-alue asennuspaikassa on - 0 C C. Rakenne ja mitat DM-S -palonrajoittimen runko ja läppä on valmistettu sinkitystä teräslevystä. Kiinnitysosat ovat sähkösinkittyjä. Nimellismitta D a c Paino (kg) Vapaa pinta Sef (m ) Toimilaite , 0,00 BFL - -, 0,00 BFL 0 - -, 0,0 BFL , 0,0 BFL 0 -,0 0,00 BFL, 0,0 BFL , 0, BFL , 0, BFL 0 0, BF 0. Pellin runko. Läppä. Toimilaite Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

3 DM-S -palonrajoittimen avoin läppä ulottuu pellin rungosta ulos alkaen mitasta D = 0 mm mitan c tai a ja c verran (ks. taulukko). Palonrajoittimia suunnitellessa on arvot a ja c otettava huomioon. 0 Malli DM-S -palonrajoitin on varustettu toimilaitteella BFL (BFN, BF) -T. Virtalähteeseen AC/DC V tai 0 V yhdistämisen jälkeen laite vie pellin läpän toiminta-asentoon AUKI ja virittää palautusjousen. Kun toimilaite on jännitteellinen, on pellin läppä asennossa AUKI ja palautusjousi on virittynyt. Tarvittava aika pellin läpän täysin avautumiseen asennosta KIINNI asentoon AUKI kestää enintään 0 sekuntia. Kun virransyöttö katkaistaan toimilaitteelta (jännite katkaistaan, termosähköinen toimilaite aktivoituu tai termosähköisen käynnistysmekanismin BAT testausnappulaa painetaan), vie palautusjousi pellin laipan hälytysasentoon KIINNI. Läpän siirtymisaika asennosta AUKI asentoon KIINNI kestää enintään sekuntia. Virransyötön palautuessa (laippa voi olla missä asennossa tahansa) toimilaite vie pellin läpän takaisin asentoon AUKI. Toimilaitteessa oleva termosähköinen käynnistysmekanismi BAT sisältää kahta lämpösulaketta Tf ja Tf. Nämä sulakkeet aktivoituvat, kun lämpötila ylittää + C (sulake Tf silloin, kun lämpötila ylittyy pellin ympärillä ja sulake Tf, kun lämpötila ylittyy ilmanvaihtokanavassa). Kun lämpösulake Tf tai Tf aktivoituu, katkeaa sähkövirta kokonaan ja peruuttamattomasti, jolloin toimilaitteen palautusjousi vie pellin läpän hälytysasentoon KIINNI.

4 Toimilaitteet ja kytkentäkaaviot Belimon toimilaitteet BFL, BFN -T(-ST) Syöttöjännite AC V 0/0 Hz DC V Liitäntäteho - Jousen viritys - Auki,/ W 0,/, W Mitoitusteho / VA (Imax, ms) Suojausluokitus III Kotelointiluokka IP Ajoaika - toimilaite - jousipalautus <0 s ~0 s Ympäristön lämpötila - normaali toiminta - turvalämpötila - varastointilämpötila Liitäntä Lämpösulakkeet - toimilaite - lisäkytkin AC/DC V, AUKI-KIINNI ~ + 0 C...+ C Suurin lämpötila C 0 C...+ C kaapeli m, 0, mm (BFL/BFN -T-ST) -nastaisella pistokeliittimellä kaapeli m, 0, mm (BFL/BFN -T-ST) -nastaisella pistokeliittimellä lämpötila kanavassa C lämpötila kanavan ulkopuolella C Käytettävä eristysmuuntajan Connection via safety kanssa isolating transformer. Toimilaitteiden Parallel rinnakkainen connection of kytkentä other actuators on mahdollinen. possible. Observe Huomioi the performance sähkönsyöttötiedot. data. Combination of power supply voltage and safety extra low voltage not permitted Virtalähteen jännitteen ja suojajännitteen yhdistelmä molemmille apukytkimille ei ole sallittu. at the both auxiliary switches. (-ST) Pistoliitännät kommunikointi- ja Application virtayksikköihin. examples for integration into Sovellusesimerkkejä monitoring and control bus-väyliin systems or integroimiselle into bus networks löytyy can käytettyjen be found in the documentation of the connected communication kommunikointi- and ja power virtayksikköjen supply unit. dokumentaatiosta. S S S Tf Tf LED S S S < <0 BAT Kaapelin värit: = blue sininen brown = ruskea S = violet S S = red violetti S S = white punainen S orange S = valkoinen S pink S S = grey oranssi S = vaaleanpunainen S = harmaa 0 Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

5 Belimo toimilaitteet BF -T Syöttöjännite AC V 0/0 Hz DC V Liitäntäteho - Jousen viritys - Auki W W Mitoitusteho 0 VA (Imax, ms) Suojausluokitus III Kotelointiluokka IP Ajoaika - toimilaite - jousipalautus 0 s ~ s Ympäristön lämpötila - normaali toiminta - turvalämpötila - varastointilämpötila 0 C...+0 C Suurin lämpötila C 0 C...+0 C Liitäntä - toimilaite - lisäkytkin kaapeli m, 0, mm kaapeli m, 0, mm Lämpösulakkeet Tf: lämpötila kanavassa C Tf: lämpötila kanavan ulkopuolella C T ~ + AC V DC V AC 0 V Käytettävä eristysmuuntajan kanssa BF-T(-ST) BF0-T BF0-T: sähköverkosta erottamiseksi polaarisia päitä erottava laite on oltava ulkopuolella (vähimmäisetäisyys kontaktien välillä - mm). S S S S S S BF-ST-T: toteutus pistokeliitännällä verkkoliitännän ja kommunikaatio- ja virtayksikölle BKN0-. 0 < <0 Tf Tf Tf LED BAEB-S Toimilaitteiden rinnakkainen kytkentä on mahdollinen. Huomioi sähkönsyöttötiedot. Tekniset tiedot DM-S -painehäviö, äänitiedot Nimellismitta D mm 00 v (m/s) V (m /h) v ef (m/s) LWA (db) p (Pa) V (m /h) v ef (m/s) LWA (db) p (Pa)

6 Nimellismitta D mm 0 00 v (m/s) V (m /h) v ef (m/s) LWA (db) p (Pa) V (m /h) v ef (m/s) LWA (db) p (Pa) Nimellismitta D mm 0 v (m/s) V (m /h) v ef (m/s) LWA (db) p (Pa) V (m /h) v ef (m/s) LWA (db) p (Pa) Nimellismitta D mm v (m/s) V (m /h) v ef (m/s) LWA (db) p (Pa) V (m /h) v ef (m/s) LWA (db) p (Pa) Nimellismitta D mm 0 v (m/s) V (m /h) v ef (m/s) LWA (db) p (Pa) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

7 Tuotemerkintä DM-S 00 Tuote Kanavan liitäntämitta Esimerkki: DM-S 00 Tuote: Mitat: DM-S = Pyöreä palonrajoitin = Kanavan liitäntämitta (mm) Tuotteen etiketti: MANDÍK, a.s. Dobříšská 0 Hostomice Czech Republic SMOKE EXTRACTION DAMPER - SINGLE SEDS-R CLASSIFICATION: E00 0 (ved-i o) S00C0000MAsingle DIMENSION: DESIGN: SERIAL NUMBER: WEIGHT (kg): TPM0/ Certificate: -CPR-0/0 EN 0-:0 0

8 Asennusohjeet. Palonrajoitin on asennettava niin, ettei siihen kohdistu rakenteen kuormaa. Ilmanvaihtokanava tulee ripustaa tai kannattaa niin, että sen kuorma ei kohdistu pellille. Asennusaukon ja pellin väliin jäävä rako on täytettävä hyväksytyllä materiaalilla kokonaan.. Palonrajoitin ja rakenteen välinen etäisyys (seinä tai katto) tulee olla vähintään mm. Mikäli samalle rakenteelle asennetaan useampi pelti, niiden välinen etäisyys tulee olla vähintään 00 mm EN - mukaan. Kuva. Kahden tai useamman palopellin asentaminen yhteen palo-osastorakenteeseen. Ohjausmekanismi tulee olla suojattu (peitetty) vaurioilta ja likaantumiselta asennuksen aikana.. Kaikki pellit tulee olla suljettuna asentamisen aikana. Pellin runko ei saa painua kasaan muurauksen aikana. Pellin läppä ei saa ottaa kiinni pellin runkoon sitä avattaessa tai sulkiessa.. Palonrajoittimet on varustettu liimatulla kumitiivisteellä.. Asennusaukon mitat. 0 Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

9 0 Yhteenveto asennustavoista Esimerkkejä palonrajoitimen asennuksesta: -- Palonrajoitin voidaan asentaa kivirakenteiseen seinään, joka on tehty tavallisesta betonista/laastista tai huokosbetonista, paksuudeltaan vähintään 00 mm, tai kiviaineiseen välipohjaan, joka on tehty tavallisesta betonista/laastista tai huokosbetonista, paksuudeltaan vähintään 0 mm. Ohjeelliset asennusaukot on esitetty kuvioissa. -- Palonrajoitin voidaan asentaa kipsirakenteisiin seinärakenteisiin, paksuudeltaan vähintään 00 mm. -- Palonrajoitin voidaan asentaa myös seinä(välipohja) rakenteen ulkopuolelle. DM-S asennustavat Luokitus Sivulla Asennus kiviseinään. Pellin ja seinän väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. ES 0 s. Asennus kiviseinään. Pellin ja seinän väli täytetään mineraalivillalla min. 0 kg/m³ tai toisella hyväksytyllä paloneristysjärjestelmällä. Pinta päällystetään palokitillä (Promastop P,K) paksuus vähintään mm. Asennus kipsiseinään. Pellin ja seinän väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. Asennus kipsiseinään. Pellin ja seinän väli täytetään mineraalivillalla min. 0 kg/ m³ tai toisella hyväksytyllä paloneristysjärjestelmällä. Pinta päällystetään palokitillä (Promastop P,K) paksuus vähintään mm. Asennus kiviaineiseen välipohjan. Pellin ja rakenteen väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. Asennus kiviaineiseen välipohjan. Pellin ja rakenteen väli täytetään mineraalivillalla min. 0 kg/m³ tai toisella hyväksytyllä paloneristysjärjestelmällä. Pinta päällystetään palokitillä (Promastop P,K) paksuus vähintään mm. Asennus kiviseinän ulkopuolelle. Pellin ja seinän väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. Asennus kiviseinän ulkopuolelle. Pellin ja seinän väli täytetään mineraalivillalla min. 0 kg/m³ tai toisella hyväksytyllä paloneristysjärjestelmällä. Pinta päällystetään palokitillä (Promastop P,K) paksuus vähintään mm. Asennus kipsiseinän ulkopuolelle. Pellin ja seinän väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. Asennus kipsiseinän ulkopuolelle. Pellin ja seinän väli täytetään mineraalivillalla min. 0 kg/m³ tai toisella hyväksytyllä paloneristysjärjestelmällä. Pinta päällystetään palokitillä (Promastop P,K) paksuus vähintään mm. Asennus kiviaineisen välipohjan ulkopuolelle. Pellin ja rakenteen väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. Asennus kiviaineisen välipohjan ulkopuolelle. Pellin ja rakenteen väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. OTA HUOMIOON TULIPUOLI! Asennus kiviaineisen välipohjan ulkopuolelle. Pellin ja rakenteen väli täytetään laastilla tai kipsillä tai toisella rakennusosan paloteknistä luokkaa vastaavalla hyväksytyllä menetelmällä. OTA HUOMIOON TULIPUOLI! Huomautukset: ES 0 s. ES 0 s. ES 0 s. ES 0 s. ES 0 s. 0 ES 0 s. 0 ES 0 s. 0 ES 0 s. ES 0 s. ES 0 s. E 0, ES 0 s. ES 0 s. Käytä asianmukaisia eristys- ja asennusmateriaaleja palonkestävyydellä ES0. Materiaalien valmistaja on satunnainen (Isover, Protecta, Rockwool jne.). Käytetyt materiaalit pitää olla hyväksytty ja on min. sama tulenkestävyys kuin vaaditaan pelliltä - E 0 S tai suurempi.

10 DM-S-palonrajoittimen asennus kiviseinään. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

11 DM-S-palonrajoittimen asennus kipsiseinään. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K) 0

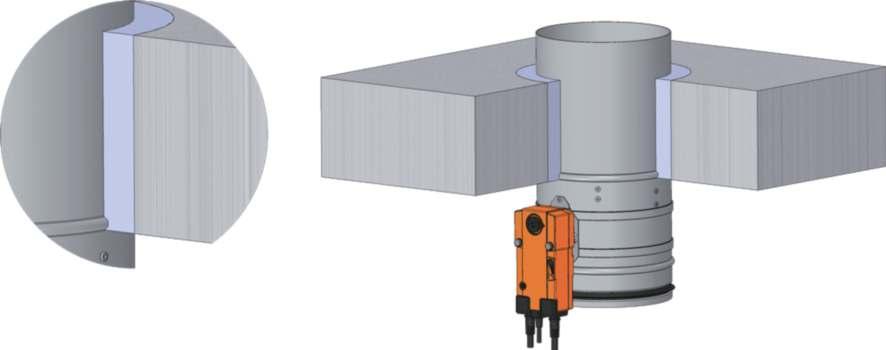

12 DM-S-palonrajoittimen asennus kiviaineiseen välipohjaan. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

13 DM-S-palonrajoittimen asennus kiviseinän ulkopuolelle. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K)

14 DM-S-palonrajoittimen asennus kipsiseinän ulkopuolelle. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

15 DM-S-palonrajoittimen asennus kiviaineisen välipohjan ulkopuolelle. ES 0. Palonrajoitin DM-S. Laasti tai kipsi ES 0 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/ m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K)

16 0 DM-S-palonrajoittimen asennus kiviaineisen välipohjan ulkopuolelle - toiselle puolelle palo-osastoa. E 0 (ho i o) E 0 (ho i o)s. Palonrajoitin DM-S. Laasti tai kipsi Smoke damper DM-S DM-S savunhallintapellin asennus kipsiseinän ulkopuolelle - toiselle puolelle palo-osastoa. E 0 (ho i o)s 0. Palonrajoitin DM-S. Villa (mineraalivilla, tiheys vähintään 0 kg/ m³) tai toisella hyväksytyllä paloneristysjärjestelmällä.. Palokitti, paksuus vähintään mm (esimerkki Promastop P, K) Kuvamateriaali on havainnollistava Pidätämme oikeuden muutoksiin

17 0 Palonrajoittimen tarkastus ja testaus Laitteen on koonnut ja ennalta säätänyt sen valmistaja. Laitteen toiminta on riippuvainen asianmukaisesta asentamisesta ja hienosäädöstä. Kuljetus ja varastointi Pellit kuljetetaan paketeissa säältä suojattuna. Kuljetuksen aikana tuotteeseen ei saa kohdistua iskuja, eikä ympäristön lämpötila saa ylittää +0 C. Kuljetuksen ja käsittelyn aikana palonrajoittimet on suojattava mekanisilta vaurioilta. Kuljetuksen aikana peltien läpän on oltava asennossa KIINNI. Palonrajoittimet varastoidaan sisätiloissa, joissa ei ole voimakkaita höyryjä, kaasuja tai pölyä. Varastointilämpötila on oltava välillä -0 C - +0 C ja suhteellinen kosteus alle %. Asentaminen, käyttö, huolto ja tarkistus Peltiä asennettaessa on noudatettava kaikkia turvastandardeja ja ohjeita. Pellin luotettavan toiminnan takaamiseksi on estettävä sulkumekanismin ja kontaktipintojen tukkeutuminen kerääntyvältä pölyltä, kuiduilta, tarttuvilta aineilta sekä liuottimilta. Käsinohjaus Peltiä voidaan ohjata manuaalisesti ilman sähkövirtaa ja kiinnittää kaikkiin asentoihin (kiinni-auki). Lukitusmekanismin voi vapauttaa käsin tai automaattisesti virtajännitettä käyttämällä. Käyttöönotto ja tarkistus Ennen palonrajoitimen käyttöönottoa on tehtävä läpän ja toimilaitteen tarkastus. Käyttöönoton jälkeen on tehtävä toimintatarkastuksia kiinteistön huolto-ohjeiden ja kansallisen lainsäädännön mukaisesti. Ellei palonrajoitin jostain syystä toimi kuten pitäisi, on se merkittävä ymmärrettävästi. Asentajan on varmistettava, että pelti säädetään työkuntoon. Muutoin hänen on huolehdittava palosuojasta jollain muulla tavoin. Säännöllisen tarkistuksen tulokset, löydetyt puutteet ja kaikki pellin toimintaan liittyvät olennaiset seikat on kirjattava huoltokirjaan ja ilmoitettava rakennuksen isännöitsijälle. Ennen palonrajoittimen käyttöönottoa ja huollon aikana on tehtävä seuraavat tarkistukset: -- asennuksen, pellin läpän, kontaktipintojen ja tiivisteen visuaalinen tarkistus - - Tarkista läpän sulkeutuminen KIINNI asentoon katkaisemalla virta toimilaitteella (esimerkiksi painamalla painiketta RESET lämpösulakkeessa BAT tai katkaisemalla syöttö toimilaitteelle sähköiseltä palohälytysjärjestelmältä). Tarkista läpän kääntyminen takaisin AUKI asentoon virran kytkemisen jälkeen tai vapauttamalla painike RESET.
