1 TEKOMO VINYYLILEIKKURIN JA WINPLOT-OHJELMAN KÄYTTÖ

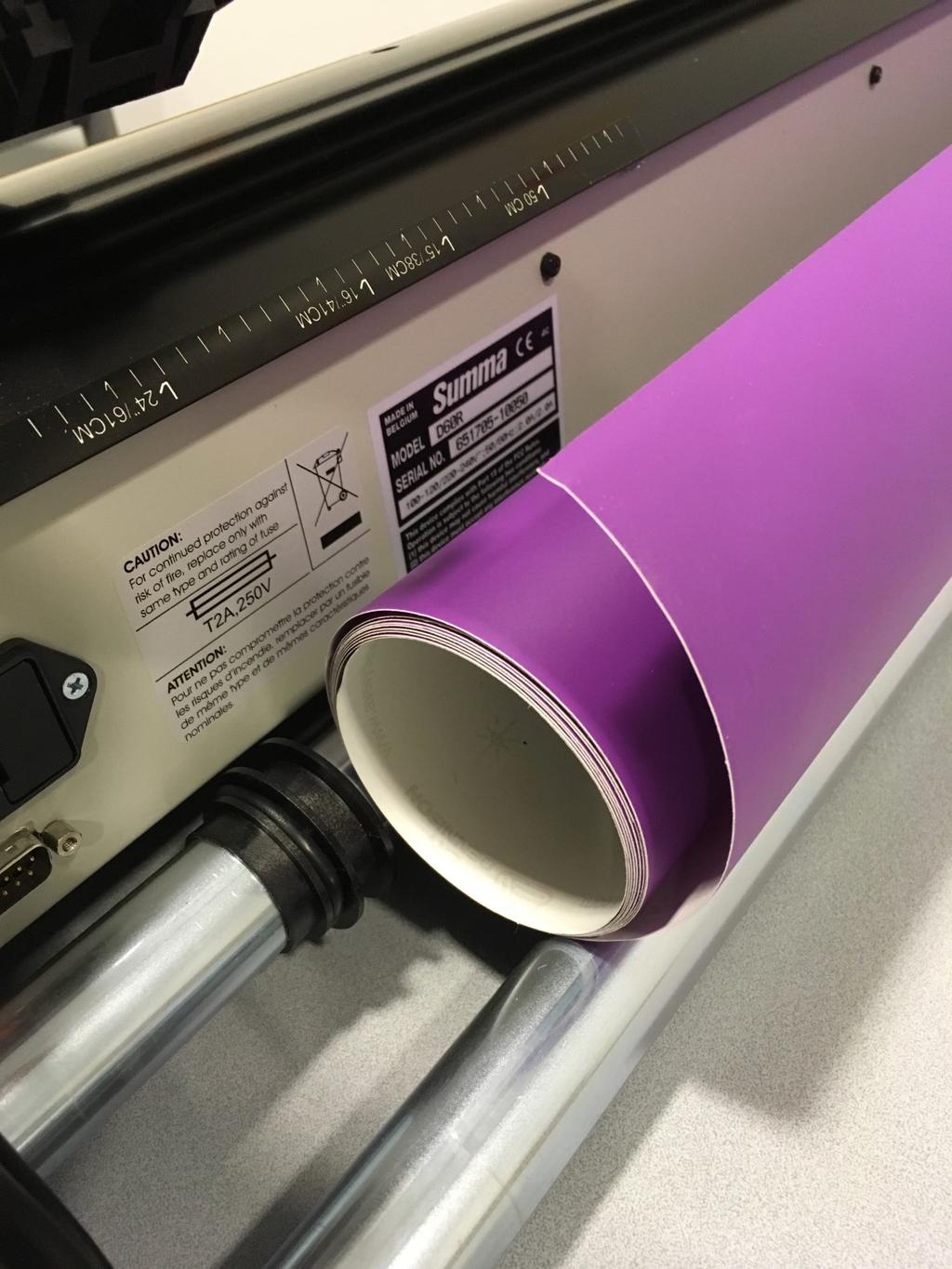

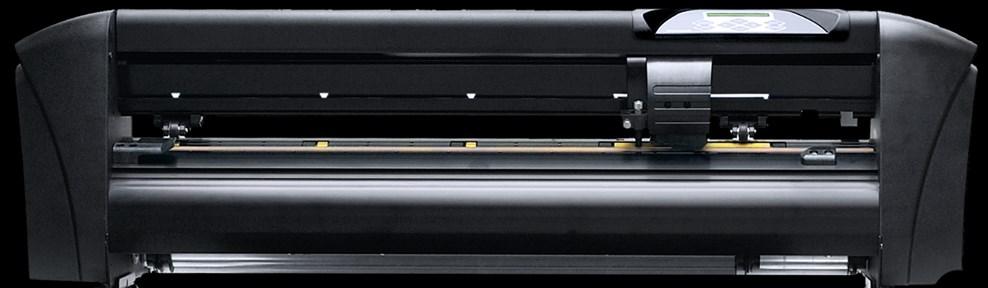

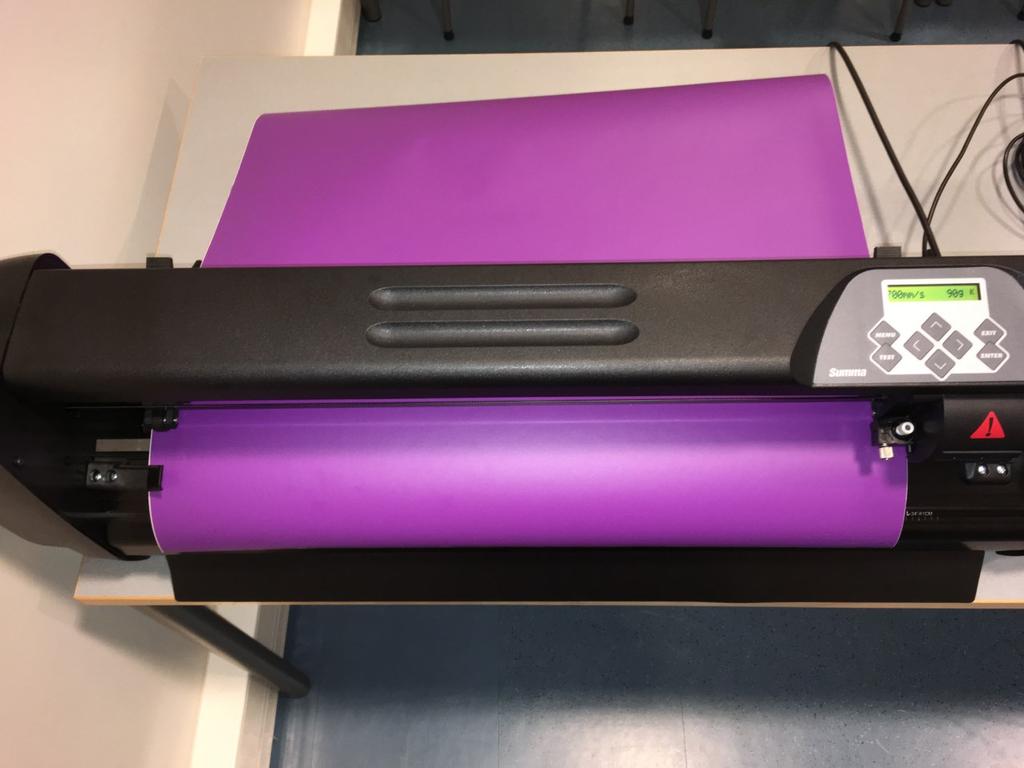

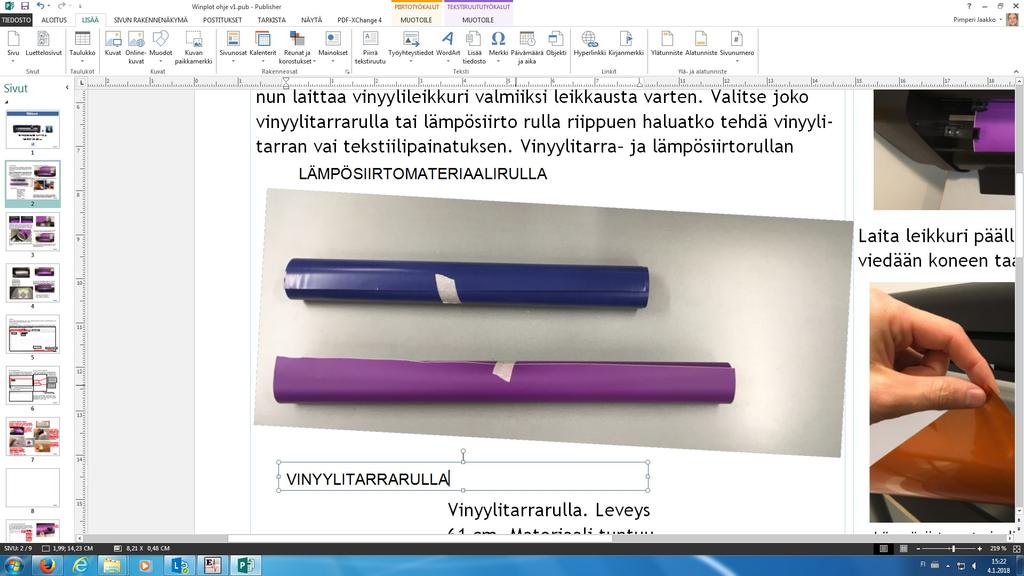

2 1. Vinyylileikkuri 1.1 Materiaalin asettaminen vinyylileikkuriin Tekomon vinyylileikkuri on mallia SummaCut D-60R. Sillä voi leikata vinyylitarraa ja lämpösiirtomateriaalia. Lämpösiirtomateriaalin voi siirtää tekstiiliin Tekomon lämpöprässillä. Tästä löytyy oma ohje. Kun olet saanut vektorikuvan valmiiksi Inkscape-ohjelmalla, laita vinyylileikkuri valmiiksi leikkausta varten. Valitse joko vinyylitarrarulla tai lämpösiirtorulla riippuen siitä, haluatko tehdä vinyylitarran vai tekstiilipainatuksen. Vinyylitarra ja lämpösiirtorullan erottaa toisistaan rullan leveydestä ja materiaalin paksuudesta (kuva 1). Rullat löydät vinyylileikkurin vierestä. LÄMPÖSIIRTOMATERIAALIRULLA: Leveys 50cm. Materiaali ohuempaa kuin vinyyli KUVA 2. Vinyylitarra tulee leikkuriin aina väripuoli ylöspäin. Laita leikkuri päälle takana olevasta virtakytkimestä. Vinyylitarrarulla asetetaan koneen taakse ja viedään läpi koneesta väripuoli ylöspäin (kuva 2). VINYYLITARRARULLA: Leveys 61cm. Materiaali paksumpaa kuin lämpösiirtomateriaali KUVA 1. Lämpösiirtomateriaali on huokoisempaa ja rulla on lyhempi Jos olet epävarma, onko materiaali vinyyliä vai lämpösiirtokalvoa, kysy päivystäjältä apua. Huom! Vinyylitarraa ei saa laittaa lämpöprässiin! Materiaalin hinta on 1 /10 cm. Hinta on aina alkavalta 10 cm:ltä. Eli jos valmis leikattu kuvio on esimerkiksi 12 cm, on sen hinta 2. Materiaali maksetaan leikkauksen jälkeen. KUVA 3. Lämpösiirtomateriaali aina kirkkaampi väripuoli alaspäin. KUVA 4. Lämpösiirtomateriaalin läpinäkyvä kalvo. Lämpösiirtomateriaali viedään koneen läpi siten, että tekstiiliin tuleva väripuoli on alaspäin. Lämpösiirtomateriaalin väripuolen tunnistaa siitä, että se on yleensä kirkkaampi kuin toinen puoli (kuva 3). Voit myös kokeilla kuoria materiaalia hieman reunasta. Läpinäkyvän kalvopuolen tulisi olla alaspäin (kuva 4). Kysy jos olet epävarma!

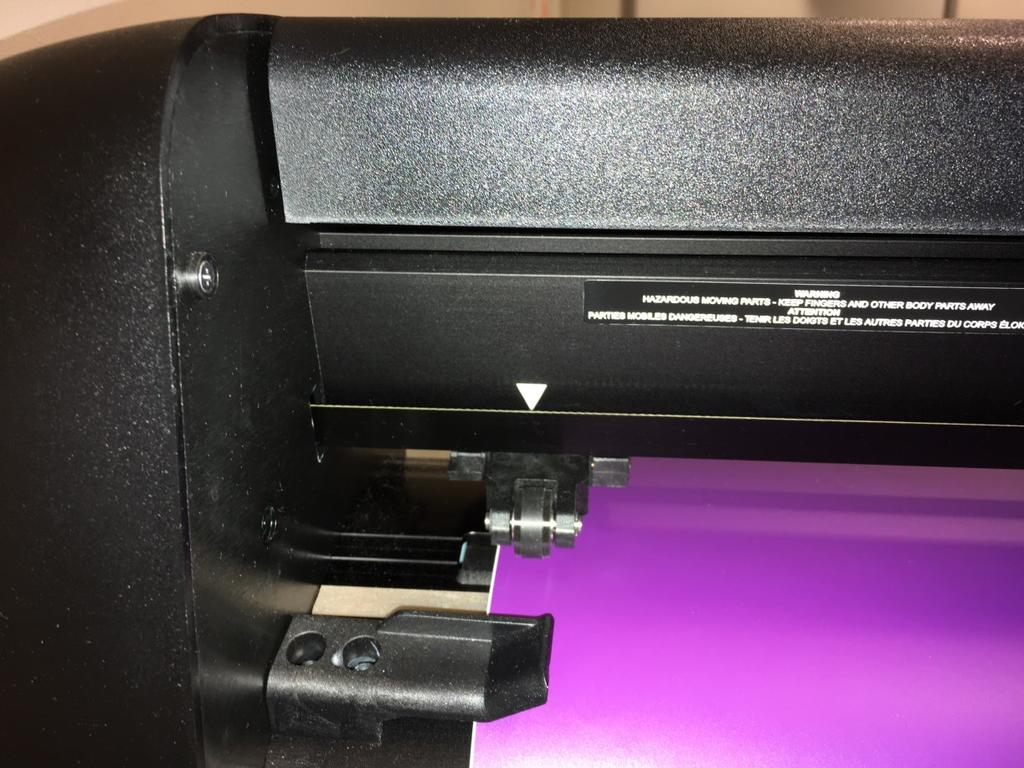

3 KUVA 5. Vasen syöttörulla. Huomaa valkoinen nuoli johon rulla asettuu KUVA 6. Oikea syöttörulla voidaan asettaa vapaasti valkoisella merkitylle alueelle. Vie materiaali koneen läpi ja asettele syöttörullat siten, että ne ovat n mm materiaalin reunoista (kuvat 5 ja 6). Syöttörullien liikuttaminen onnistuu laitteen takaa. Älä liikuta niitä edestä! Yleensä vasemmanpuolimmaiseen syöttörullaan ei tarvitse koskea. Oikeanpuolimmainen syöttörulla voidaan asettaa mihin tahansa kohtaan valkoisella merkityllä alueelle ja vasenmainen rulla asettuu aina valkoisella nuolella merkittyihin kohtiin. Jos rullat eivät ole valkoisella merkityissä kohdissa kone ei lähde lataamaan materiaalia. KUVA 8. Nostamalla vipu ylös lasketaan syöttörullat alas. Kun materiaali on suorassa ja syöttörullat kohdillaan, nosta laitteen oikealla oleva vipu pystyasentoon (kuva 8). Tämä laskee syöttörullat kiinni materiaaliin ja kone lähtee lataamaan materiaalia. Kone ottaa materiaalia pitkän pätkän sisään ja vie sen takaisin laskien käytettävissä olevan leikkauspinta-alan. Jos näyttää siltä, että materiaali lähtee rullautuun koneeseen väärin, niin keskeytä lataus laskemalla oikealla oleva vipu alas ja asettele syöttörullat ja materiaali uudestaan tarkemmin. Varsinkin lämpösiirtomateriaali saattaa lähteä latautumaan väärin, sillä se on vinyylimateriaalia liukkaampaa (kuva 9). KUVA 7. Rullan molemmilla puolilla oleviall mustilla ohjuripyörillä varmistetaan, että materiaali latautuu suoraan koneeseen Voit asettaa koneen takana olevat mustat pyörät siten, että ne tukevat rullaa reunoilta (kuva 7). Tämä ei ole pakollista, mutta saattaa helpottaa materiaalin latausta. KUVA 9. Materiaali latautuu väärin, eikä ole enää kiinni vasemmanpuoleisessa syöttörullassa. Kone alkaa ruttaamaan materiaalia. Lataus tulee keskeyttää välittömästi!

4 Joskus kone saattaa viedä materiaalin liian syvälle, jolloin se aloittaa kuvion leikkaamisen turhan keskeltä materiaalia (kuva 10). Näin kone aloittaa kuvion leikkauksen aivan materiaalin reunasta eikä synny hukkamateriaalia (kuva 12). Hukkaan menevä materiaali KUVA 10. Leikkuupään alapuolelle jäävä materiaali menisi hukkaan jos kone lähtisi nyt leikkaamaan. Nuolipainikkeilla voit liikuttaa materiaalia ja hienosäätää leikkuupään asemaa. Jos haluat säästää materiaalia, vie sitä hieman takaisinpäin painamalla ^ nappulaa ja hyväksymällä muutoksen Enterpainikkeella (kuva 11). KUVA 12. Materiaali on nyt ladattu oikein ja säädetty kohdilleen. Kun materiaali on ladattu koneeseen, voit siirtyä tietokoneelle ja käynnistää vinyylileikkurin Winplot-nimisen ohjausohjelman. KUVA 11. Materiaalin asettelua voidaan hienosäätää leikkurin ohjaimista.

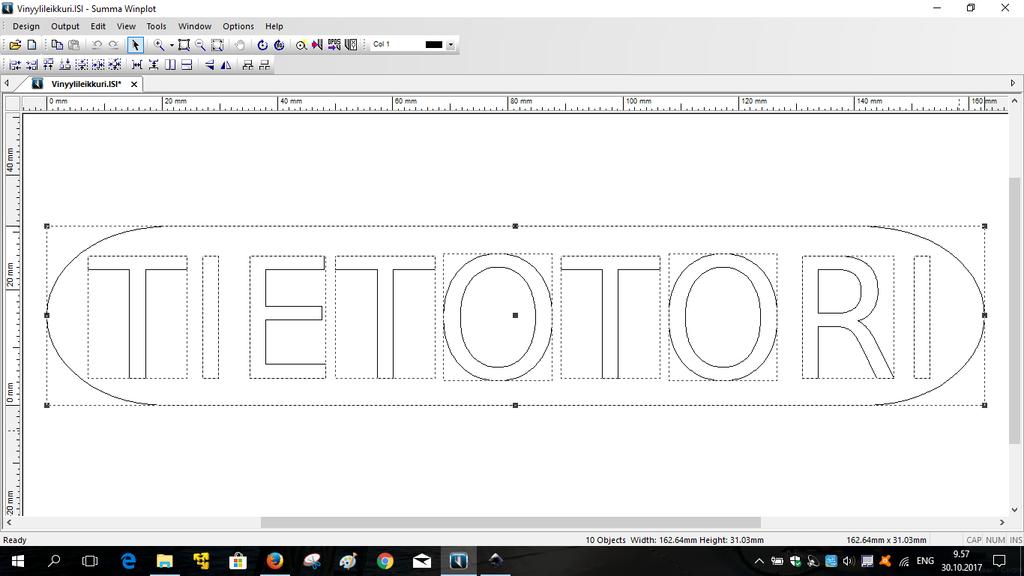

5 2. Winplot-ohjelma Winplot-ohjelmalla ohjataan vinyylileikkuria. Sillä voi tehdä monenlaisia muutoksia leikattavaan kuvaan, mutta ohjelmassa ei voi luoda uutta vektorigrafiikkaa, esimerkiksi tekstejä tai kuvioita Yleistä Käynnistä Winplot ja avaa tekemäsi pdf-tiedosto Design > Open. Varmista että kuva avautuu oikein. Mikäli havaitset objekteissa ongelmia, kokeile tehdä muutoksia Inkscape-vektorigrafiikkaohjelmassa. Jos esimerkiksi näet päällekkäisiä leikkausviivoja kahden objektin risteämiskohdassa, yhdistä objektien polut Inkscapen Path-valikossa. Pyöritä objekteja Lähetä kuva leikkurille Asettelutyökalut Ryhmitä objekteja Peilaustyökalut Valittujen objektien mitat (leveys ja korkeus) Kuvion kokonaismitat (leveys ja korkeus)

6 2.2. Objektien muokkaaminen Valitse muokattava objekti. Voit asetella, venyttää tai poistaa yksittäisiä objekteja. Tässä vaiheessa on myös hyvä säätää kuvio halutun kokoiseksi. Voit käyttää hyväksesi ohjelman viivaimia sekä viivoitinta tai mittanauhaa (kuva13) Kuvion lähettäminen vinyylileikkurille Kun haluttu kuvio on valmis, lähetä se vinyylileikkurille Send to cutter -painikkeella. Tämä avaa valikon, jonka Outputvälilehdeltä löytyvät tärkeimmät asetukset (kuva 15). Viivaimet No Feed -valinnalla leikkuri hyödyntää materiaalin tarkasti sijoittamalla seuraavan leikkauskuvion edellisen viereen, mikäli kuvio mahtuu siihen. KUVA 13. Winplotin viivaimet. Jos olet tekemässä tekstiiliin siirrettävää kuviota, muista kääntää kuva peilikuvaksi Flip horizontally -näppäimellä, sillä lämpösiirtomateriaali asetetaan tekstiiliin peilikuvana (kuva 14)! Weed Box luo kuvion ympärille reunuksen joka helpottaa perkausta. Suositellaan käytettäväksi, mutta ei ole pakollinen. KUVA 15. Leikkausvalikon asetuksia. Lähetä kuvio vinyylileikkurille. Muilla välilehdillä oleviin asetuksiin ei tarvitse koskea. Send to cutter painike lähettää kuvion vinyylileikkurille ja aloittaa kuvion leikkaamisen. KUVA 14. Käännä kuvio peilikuvaksi, mikäli leikkaat kuvan lämpösiirtomateriaaliin. Jos leikkaus jostain syystä pitää keskeyttää, paina leikkurin Exitpainiketta. Älä missään nimessä koske sormillasi leikkuupäähän! Huomaa, että pieleen mennyttä materiaalia ei voi käyttää uudelleen.

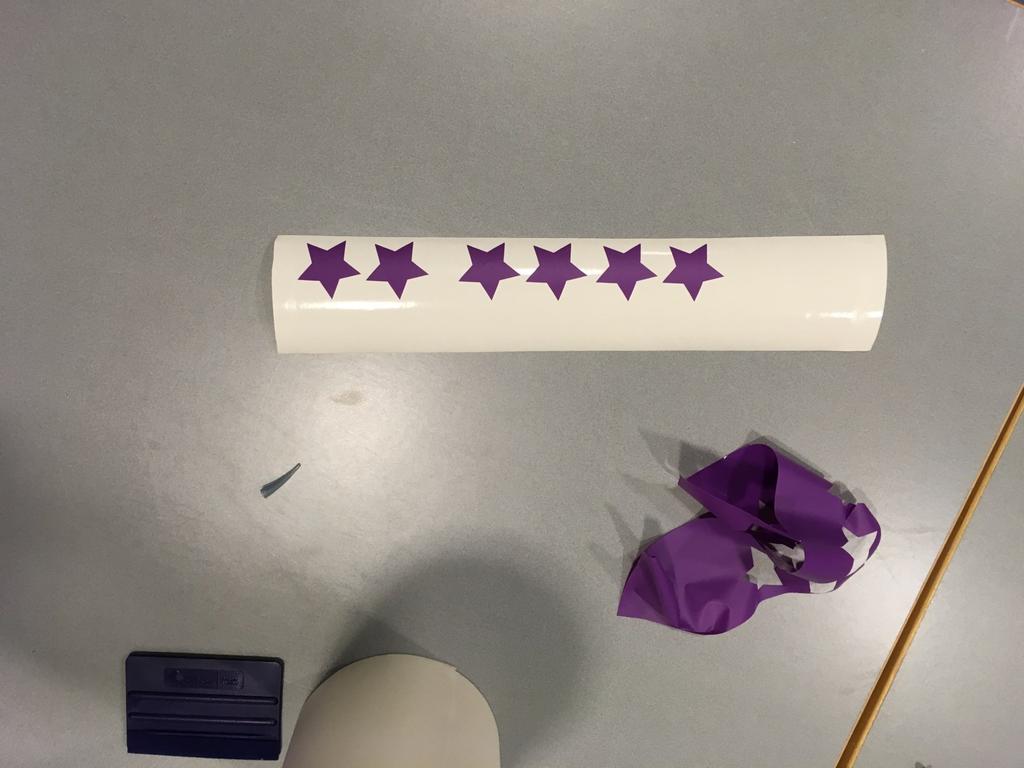

7 2.4. Valmiin kuvion perkaaminen ja kiinnittäminen Vinyylileikkuri on nyt leikannut kuvion! Mikäli valitsit Winplotohjelman leikkausvalikossa No feed vaihtoehdon, voit hyödyntää kuvion vasemmalle jääneen materiaalin Winplot-ohjelman kautta. Jos tilaa on, ohjelma leikkaa uuden kuvion vanhan viereen. Kannattaa hyödyntää vasemmalle jäänyt materiaali, jotta ei synny hukkapaloja. Voit vaikka leikata saman kuvion useaan kertaan vierekkäin. Vie materiaalia tarvittaessa alaspäin vinyylileikkurin nuolipainikkeilla, jotta voit irrottaa leikatun materiaalin. Leikkaa materiaali irti leikkurityökalulla (kuva 16). Koneessa on ura johon työkalu asettuu. Leikkurityökalun löydät koneen vierestä. Lopuksi laske oikealla oleva vipu alas, rullaa materiaali pois koneesta, kiinnitä rulla teipillä ja aseta se samaan paikkaan mistä otit sen. KUVA 16. Leikkaa materiaali pois koneesta. KUVA 17. Perkaa ylimääräinen materiaali pois. KUVA 19. Tarra ei ole yhtenäinen, joten se joudutaan siirtämään siirtoteipillä. Käy nyt lunastamassa leikattu materiaalisuikale itsellesi tietotorin päivystäjän luona. Materiaalin hinta on 1 / 10 cm aina alkavalta 10 cm:ltä. Tämän jälkeen tarrasta täytyy poistaa ylimääräinen materiaali. Tätä toimenpidettä kutsutaan perkaamiseksi. Mitä tarkempia yksityiskohtia kuvassa on, sen hankalampaa perkaus on. Perkaukseen on tarjolla on pinsettejä ja saksia. Jos kuvio on yhtenäinen tarra, se on nyt valmis (kuvat 17 ja 18), ja voit kiinnittää sen haluamaasi paikkaan. Mikäli kyseessä on lämpösiirtokuvio, jonka aiot siirtää kankaaseen, etsi käsiisi lämpöprässin käyttöohje. KUVA 18. Vinyylitarra on nyt valmis! KUVA 20. Tarra kiinnitetään siirtoteippiin. Jos kyseessä on ei-yhtenäinen vinyylitarra, kuten kuvan 19 teksti, voit käyttää siirtoteippiä kuvion siirtämiseksi halutulle pinnalle. Siirtoteippi löytyy leikkurin läheltä. Leikkaa siitä sopiva pala ja aseta se peratun tarran päälle. Käytä lastaa, jotta kuvio siirtyy teippiin. Iso kuvio tarttuu helpommin kuin pieni, mutta voimaa voi käyttää reilusti kuvion siirtymisen varmistamiseksi (kuva 20). Siirtoteippiä ei käytetä lämpösiirtomateriaalissa.

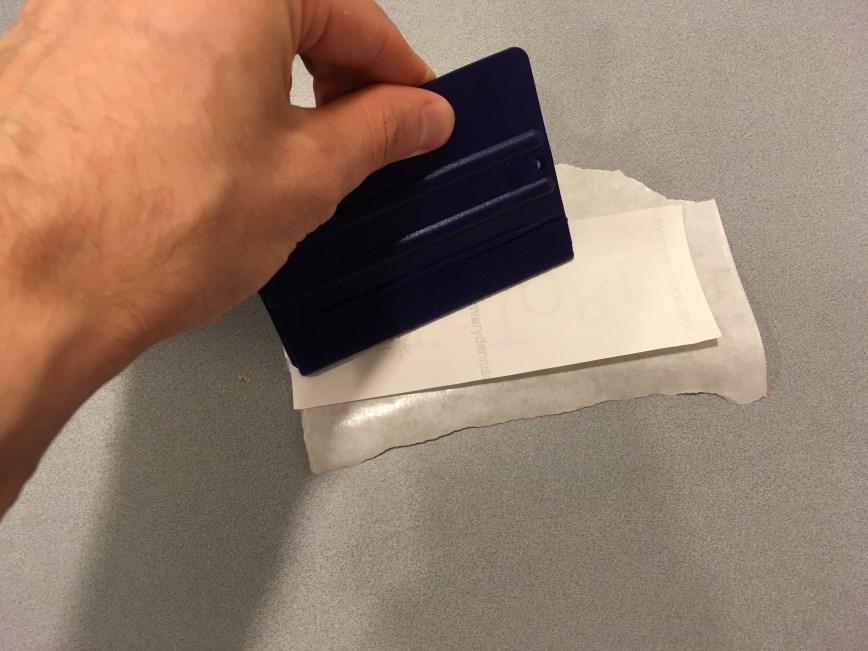

8 Kun haluat kiinnittää tarran pinnalle, poista tarran takana oleva kalvo (kuva 21). Asettele kuvio halutulle pinnalle, paina kuvio kiinni ja varmista tarttuvuus lastalla (kuva 22). Ota siirtoteippi varovasti irti. Kuvion pitäisi jäädä pinnalle (kuva 23). Mitä pienempiä yksityiskohtia kuviossa on, sen hankalampaa kiinnittäminen siirtoteipillä on. Myös kiinnityspinta vaikuttaa tarran pysyvyyteen. Valitse ensin objekti, jonka haluat leikata läpi muuttamalla se punaiseksi värivalikosta (kuva 24). Värivalikko KUVA 21. Tarra on valmis kiinnitettäväksi. KUVA 23. Valmis teippaus FlexCut eli läpileikkauksen määrittäminen KUVA 22. Tarran kiinnitys. Käytä lastaa apuna jos tarra ei tartu pintaan. Winplot-ohjelmassa leikkuri voidaan määrittää leikkaamaan materiaalin läpi. Tätä kutsutaan FlexCut-leikkaamiseksi. FlexCut voi olla käytännöllinen tietyntyyppisissä tarroissa. KUVA 24. Valitse punainen väri. KUVA 25. FlexCut mode päälle. Tämän jälkeen lähetä kuva leikkurille Send to cutter - painikkeella ja varmista että Output-valikossa on valittu Cut red lines in FlexCut mode (kuva 25). Tämä tarkoittaa sitä, että leikkuri leikkaa kokonaan läpi punaisesta objektista (kuva 26). Huom. Flex- Cut-leikkaus saattaa kuluttaa enemmän vinyylitarraa, koska tällöin vinyylileikkuri ei osaa käyttää KUVA 26. FlexCut läpileikattu tarra. yli jäänyttä tarramateriaalia. Leikkurille lähetettävässä kuvassa voi olla sekä FlexCut-objekteja että normaaleja objekteja. FlexCutominaisuutta ei tule käyttää lämpösiirtomateriaaleissa!
