1 Langaton FHDsarja Käyttöohje

2 Tekijänoikeus Copyright 2014byBenQCorporation. Kaikki oikeudet pidetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistuna tai viitattuna, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tälläisistä korjauksista tai muutoksista. Tämä käyttöopas pyrkii tarjoamaan uusimmat ja tarkimmat tiedot asiakkaille ja siten kaikkea sisältöä voidaan muokata ajoittain ilman ennakkoilmoitusta. Käy sivustolla löytääksesi viimeisimmän version tästä ohjekirjasta. 2

3 Sisällysluettelo Esittely... 4 Pakkauksen sisältö... 4 Yleiskatsaus... 5 Lähetin(Tx)... 5 Vastaanotin(Rx)... 6 Kaukosäädin... 7 Asennus... 8 Lähettimen asentaminen (Tx)... 8 IR-kaapelin asentaminen... 8 Vastaanottimen asentaminen (Rx)... 9 Vastaanottimen (Rx) asentaminen BenQ projektoriina-asennustelineellä...9 Vastaanottimen (Rx) asentaminen BenQ projektoriin B-asennustelineellä Lähettimen ja vastaanottimen käynnistäminen Vianmääritys Tuetut resoluutio Äänen bittinopeuden tuki Tuotteen tekniset tiedot

4 Esittely Tämä laite on langatonta Full HD kuvaa lähettävä laite. Pakkaamaton Full HD kuvanlaatu 3D tuella Tämä ratkaisu mahdollistaa pakkaamattoman 1080p Full HD-videon lähettämisen 3D sisällöllä Bluray soittimesta, DVD-soittimesta, digisovittimesta, pelikonsolista tai jopa tietokoneesta BenQ 1080P 3D videotykkiin langattomasti pitäen sisällään 5.1 kanavaisen digitaalisen äänen. Lähetysetäisyys jopa 30m (100jalkaa) ilman viivettä, hyvä pelaamiseen Neljän sisäänrakennetun monisuuntaisen antennin avulla laite lähettää pakkaamatonta videosisältöä 30 metrin etäisyydeltä(100 jalkaa,suoranlinjan näköyhteys)*ilman viivettä joka on ihanteellinen videopelaamiseen. Erittäin vakaa ja sujuva lähetyksenlaatu Tämä laite toimii 4.9GHz ~ 5.9GHz taajuuksillajakäyttää Dynamic Frequency Selection teknologiaa joka säätää viestintätaajuuden automaattisesti jos tulee häiriöitä toisesta RFjärjestelmästä sekä tarjoaa vakaan ja sujuvan lähetyksenlaadun Full HD-sisällöllesi. Tehostettu IR toiminnallisuus IR-kaapeli sisältyy pakkauksen, jotta käyttäjät voivat alkuperäisellä AV-lähteen kaukosäätimellään ohjata vastaanottimen kautta suoraan lähdelaitteiden toimintaa kuten kanavien vaihto. Lähetysetäisyys riippuu ympäristöstä. Todettu etäisyys perustuu suoranlinjan näköyhteys - mittaukseen.rakenteet, jotka on rakennettu teräksestä, puusta, betonista tai tiilestä voivat pienentää siirtoetäisyyttä. Paketinsisältö Lähetin(Tx) Vastaanotin (Rx) Kaukosäädin Tx_Sovittimet Rx_Sovittimet Käyttöohjeet 4 Esittely

5 Kiinnitysteline-A Kiinnitysteline-B Pikaopas Patterit Ruuvit Tarranauha HDMI-kaapeli IR-kaapeli Yleiskatsaus Lähetin(Tx) Etupaneelin painikkeet ja ilmaisimet 1. Lähdeilmaisin Nämä kaksi LED ilmaisinta palavat kiinteänsinisinä näyttääkseen sen hetkisen virtatulon Lähdevalintapainike Paina vaihtaaksesi lähettimen tulonlähteitä. 3. Virtapainike LED ilmaisimella Paina käynnistääksesi tai sammuttaaksesi lähetin.ilmaisin palaa kiinteän sinisenä kun virta on päällä ja muuttuu punaiseksi valmiustilassa. Esittely 5

6 Pääyksikön takapaneeli Virta YhdistääksesiTx-sovittimen. 2. HDMI1/HDMI2 Liitä jopa kaksi teräväpiirto ääni/videotuloa HDMI kaapeleilla. 3. HDMIOUT Liitä lähetin toiseen HDMI-portilla varustettuun näyttöön HDMI kaapelin kautta. 4. IROUTpaikka Kytke IR-kaapeli IROUTpaikkaan lähettimessä. Vastaanotin(Rx) Etupaneelin painikkeet ja ilmaisimet Virtapainike LED ilmaisimella Paina vastaanottimen virta päälle tai pois.ilmaisin syttyy sinisenä kun virta on päälläja muuttuu punaiseksi valmiustilassa. 2. Lähdevalinta painike Paina tätä painiketta tulolähteen valitsemiseksi. 3. Lähde ilmaisimet Näyttää HDMI1 ja HDMI2 valot, kumpi on käytössä. Pääyksikön takapaneeli Virta Liitä USB tyyppi A (1.5V virtalähde) BenQ videoprojektoriin tai vastaanottimen virtalähteeseen. 2. HDMI ulos Yhdistä BenQ videoprojektoriin HDMI-kaapelilla. 6 Esittely

7 Kaukosäädin Virtapainike Paina kytkeäksesi lähetin & vastaanotin päälle/pois. Kun molemmat virtailmaisimet Tx:stä & Rx:stä ovat punaisella, paina virtanäppäintä joko Tx:stä tai Rx:stä herättääksesi toisen automaattisesti. 2. INFOpainike Paina tätä painiketta näyttääksesion- Screen Display (OSD) järjestelmään liittyvää tietoa näyttöpäätteeseen, joka on liitettynä vastaanottimeen. 3. IRpainike Paina vaihtaaksesi IR-kaapelin taajuutta 36KHz ja 56KHz välillä löytääksesi laitteen vaatiman tajuuden. 4. Lähdevalintapainike Paina vaihtaaksesi tulolähteitä, jotka ovat kytketty suoraan lähettimeen. Esittely 7

8 Asennus Tämä osio opastaa, miten valmistella laite ennen sen ensimmäistä käyttöä. Lähettimen käyttöönotto(tx) Liitä jopa kaksi teräväpiirto audio/video lähdettä lähettimeen. 1. Kytke lähettimen HDMI1/HDMI2 liitin AV-laitteiston HDMI ulostuloliittimeen. Lähetin on varustettu kahdella HDMI liittimellä teräväpiirtolaitteita kuten Blu-Ray soitinta tai pelikonsolia varten. 2. Kytke lähettimen HDMI OUT toisen laitteen HDMI sisääntuloon käyttäen HDMI kaapelia muodostaaksesi yhteyden. 3. Kytke toimitettuvirta-adapteri DC in paikkaanjapistorasiaan. Virtapainikkeen merkkivalo syttyy sinisenä kun lähetin on kytketty pistorasiaan. IR-kaapeli HDMI Out HDMI IR sensor IR-kaapelinkäyttöönotto Liitä tarvittaessa IR-kaapeli AV-laitteesi IR-sensoriin. Voit käyttää lähdelaitteen kaukosäädintä vastaanottimen kanssa ja voit sillä vaihtaa esim. kanavia 1. Kytke IR-kaapelin toinen pää IR OUTpaikkaan. 2. Kiinnitä toinen pää lähelle teräväpiirto ääni/videolaitteen IR-sensoria ja paina kaukosäätimestä IR näppäintä etsiäksesi hyvän IR signaalin. 8 Asennus

9 3. Kun IR-kaapeli on kytketty, se välittää infrapunakomentoja kaukosäätimestä laitteeseen. Voit nyt ohjata lähdelaitteitasi osoittamalla kaukosäätimellä vastaanotinta. IR-sensori tukee kaukosäätimen signaaleja NEC, RC5 ja RC6 36KHz ~ 56KHz välillä. Siksi on mahdollista, että joitakin laitteita se ei tue. Vastaanottimen asentaminen(rx) Vastaanottimen kiinnittäminen projektoriin kiinnitysteline-a:lla 1. Jos BenQ projektorisi on joku seuraavista malleista: W1070+, W1350, HT1075 tai 1085ST, kiinnitä vastaanotin oikealle puolelle projektoria kiinnitysteline-a:n kanssa. Kiinnitä kiinnitystelineen toinen puoli vastaanottimen pohjaan ja toinen puoli projektorin pohjaan käyttäen mukana toimitettua ankkuria. 2. Kaikki edellä mainitut mallit on varustettu USB type A (1.5V) liittimellä tarjotakseen virran vastaanottimelle. Liitä USB-kaapelin toinen pää mini USB liittimeen ja USB type A projektorin liittimeen. 3. Liitä HDMI-kaapeli vastaanottimen HDMI ulostuloliittimeen ja toinen pää projektorin HDMI tuloliittimeen. Kytke projektori päälle ja vastaanotin käynnistyy automaattisesti. Merkivalopainike vastaanottimessa syttyy sinisenä. 4. Painamalla source painiketta projektorissa, voit valita oikean HDMI tulon. USB HDMI Asennus 9

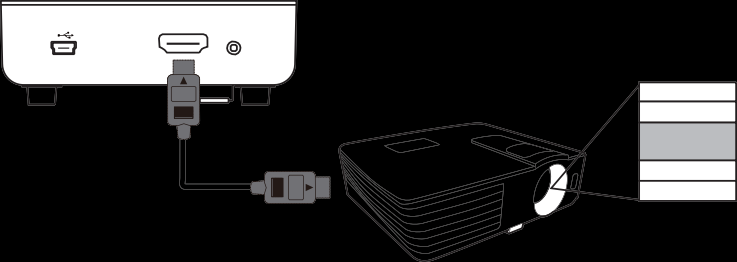

10 Vastaanottimen kiinnittäminen BenQ projektoriin kiinnitysteline-b:llä 1. Jos BenQ videoprojektorisi ei ole luettelossa kuten edellä mainittiin, voit käyttää asennusteline-b:tä kiinnittäessäsi laitetta kattoon.asenna kiinnitysteline vakiovarusteisiin kuuluvan ankkurin avulla vastaanottimen pohjassa olevaan reikään ja sitten käytä paketissa mukana tullutta tarranauhaa kiinnittääksesi kiinnitystelineen sekä vastaanottimen kattokiinnikkeeseen kuten näytetään kuvassa. 2. Kytke mukana tullut USB virtapiuha vastaanottimen mini USB paikkaan ja pistorasiaan. Vastaanottimen virran merkkivalo syttyy sinisenä kun vastaanotin on kytketty sähköverkkoon. 3. Liitä HDMI-kaapeli vastaanottimen HDMI ulostulo paikkaan ja projektorinhdmi tulo paikkaan. Käynnistä projektori ja vastaanotin käynnistyy päälle automaattisesti. Virtanäppäimen merkkivalo syttyy sinisenä. 4. Paina projektorin lähdepainiketta valitseaksesi oikean HDMI tulon. 10 Asennus

11 2 1 HD MI S O URCE 2 1 HD MI S O URCE S OURCE HD MI1 HD MI2 S OURCE HD MI1 HD MI2 Lähettimen ja vastaanottimen käynnistäminen 1. Aseta kaksi AAA-paristoa kaukosäätimeen. 2. Kun projektori on käynnistetty tai verkkolaite on kytketty pistorasiaan, vastaanotin ja lähetin käynnistyvät päälle automaattisesti. DC 5V HDMI 1 HDMI 2 HDMI OUT IR OUT HDMI IRIN 3. Jos laite on valmiustilassa (molempien laitteiden merkkivalot palavat punaisena) paina virtapainiketta joko lähettimestä tai vastaanottimesta käynnistääksesi molemmat. Sama koskee kaukosäädintä. 1 SOURCE MI SOURCE DMI1 4. Jos lähettimen HDMI ulostulossa oleva laite on päällä (lähettimen virran merkkivalo vilkkuu violettina) ja vastaanotin pysyy valmiustilassa (vastaanottimen virran merkkivalo vilkkuu punaisena), paina virtapainiketta joko vastaanottimesta tai lähettimestä herättääksesi molemmat, jonka jälkeen ne muodostavat langattoman yhteyden automaattisesti keskenään. 5. Käynnistyksen aikana virran merkkivalo vilkkuu sinisenä kunnes signaali lähettimen ja vastaanottimen välillä on muodostettu. Signaalin muodostamisessa kestää n sekuntia. SOURCE 2 1 HDMI SOURCE HDMI1 HDMI2 Asennus 11

12 2 1 HDMI SOURCE 6. Varmista, että projektori on päällä ja oikea HDMI lähdekanava on valittu. HDMI IRIN Y/Pb/Pr Video HDMI RGB S-Video 7. Paina SOURCE näppäintä kaukosäätimestä tai vastaanottimen/lähettimen päältä lähdekanavan valitsemiseksi, kunnes näet lähetetyn videon Jos kaikki toiminnot ovat kunnossa, virran merkkivalo ja lähteen merkkivalo palavat yhtäjaksoisesi sinisenä. Katso alta tarkemmat vastaanottimen sekä lähettimen merkkivalotoiminnot ja kuvakkeet. Tuote/Tila Tilankuvaus Virranmerkkivalo (Rx) Lähde- Ilmaisin (Rx) OSDNäyttö (Rx) Valmiustila Virransäästö Punainen valo Ei päällä Käynnistys Käytettävät Kanavat Haku Kestää n sec. Jatkaa käytettävissä olevien kanavien hakemista, jos järjestelmä ei voi luoda yhteyttä 80 sekuntia käynnistyksen jälkeen. (Huomiot 1&4) Vilkkuu sinisenä Vilkkuu 4levelslooping Vilkkuu sinisenä Vilkkuu looping display Ei sisääntuloa valittuun lähteeseen. (Huomio2) Sininen valo Vilk- kuu Langattomasti Liitetty Tila Tunnistamaton videomuoto. (Huomio3) Sininen valo vilk kuu Videomuoto on tunnistettu Sininen valo Sininen valo 12 Asennus

13 1. Jos RF yhteys ei ole luotu 80 sekunnin jälkeen, linkki on saattanut kadota tai lähetin on todennäköisesti kantaman ulkopuolella. Saatat joutua tarkistamaan etäisyyn ja säätää tai lyhentää sitä vastaanottimen ja lähettimen välillä. Suurin etäisyys 1080p videon lähettämiselle on jopa 30 (100 jalkaa) metriä suoralla näköyhteydellä ja minimi etäisyys 1.98 metriä (6.5 jalkaa). Lähetysetäisyys vaihtelee eri ympäristöissä ja se perustuu suoranlinjan näköyhteys -mittaukseen. Rakenteet, jotka on rakennettu teräksestä, puusta, betonista tai tiilestä voivat pienentää etäisyyttä. 2. Varmista, että lähdelaitteet on käynnistetty ja kytketty HDMI ulostuloon. Varmista, että HDMI kaapeli on kiinnitynyt kunnolla ja kokeile ottaa se irti ja kiinnittää uudelleen. 3. Jos video ei näy ja OSD kuvake Not Supported Format näkyy, tämä tarkoittaa sitä, että videon kuvataajuutta tietokoneessa ei tueta. Katso Supported resolution -kohdasta nähdäksesi oikeat videon taajuudet. 4. Jos sinulla on useampi kuin yksi yksikkö, jokaisen lähettimen ja vastaanottimen tulee olla vähintään 1.98 metrin (6.5 jalan) päässä toisistaan. 9. On Screen Display:n (OSD) ja kaukosäätimen ohjeet Ei-aktiivinen tila, paina virtapainiketta vastaanottimen päällä tai painamalla kaukosäätimen virtapainiketta osoittaen samalla vastaanotinta. Vastaanotin siirtyy valmiustilaan ja lähettimen HDMI ulostulo on edelleen päällä. Ei-aktiivinen tila, virtapainiketta lähettimen päällä tai kaukosäätimen virtapainiketta osoittaen samalla lähetintä, sekä lähetin ja vastaanotin siirtyvät siten valmiustilaan. Paina INFO painiketta ja näet tiedot kuten signaalin laatu, lähde, kanava ja resoluutio. Paina SOURCE painiketta kaukosäätimestä tai lähettimen päältä valitaksesi audio/video lähteesi. OSD displayed:(näyttää 3 sekuntia ja menee sitten Valmiustilaan.) ON OSD displayed:(näyttää 3 sekuntia ja menee sitten Valmiustilaan.) OFF OSD displayed:(paina uudelleen poistuaksesi.) =OFF OSDdisplayed: Paina IR painiketta kaukosäätimestä vaihtaaksesi IR taajuutta 36KHz ja 56KHz välillä. IR Blaster oletustaajuus on 47KHz. or HDMI1CH101280x1024 HDMI2CH101280x1024 Paina kerran nähdäksesi nykyisen IR-taajuuden. OSD näyttää: HDMI1CH101280x1024 =38KHZ Paina IR painiketta uudelleen vaihtaaksesi IRtaajuutta. OSD näyttää: HDMI1CH101280x1024 =40KHZ Vain vastaanottimen tila voidaan näyttää OSD:na. Lähettimen HDMI ulostulon tilaa ei voi näyttää. Asennus 13

14 Vianmäärittäminen Virta-ilmaisin ei pala. Tarkista, että lähettimen tai vastaanottimen virtapistoke on asetettu oikein toimivaan pistorasiaan. Huono kuvanlaatu tai katkonainen video. Tarkista, onko videoresoluutio HDMI-tulosta laitteesta asetettu 1080p, 1080i, 720p, 576p tai 480p. Katso Tuetut Resoluutiot tuetulle kuvataajuudelle. Varmista, että lähetysetäisyys on alle 30 metriä suoralla näköyhteydellä. Ei ääntä. Tarkista, että näytön äänenvoimakkuus on oikein asetettu eikä se ole mykistystilassa. Tarkista, onko kuvalähteen äänenvoimakkuus käännetty päälle. Varmista tukeeko lähdelaite äänen bittinopeutta. Katso lisätietoja Äänenbittinopeus tuki IR-blasterei pysty kontrolloimaan lähdelaitetta. Tarkista IR-sensorin sijainti lähdelaitteessa. Varmista, että IR-sensori on lähellä ja suorassa linjassa lähdelaitteen IR-sensorin kanssa. Katso vaihe 3 luvussa 3. Muuta IR-blasterin taajuus vastaamaan lähdelaitteen taajuutta. Katso sivulta 13 IRblasterin taajuuden vaihto. Ei 3D videon ulostuloa. OSD kuvake: TX tai/ja RX Tarkista, että molemmat (sekä lähetin, että vastaanotin) tukevat 3D videomuotoa. Jos jokin pääte tukee vain 2D muotoa, niin 3D lähtöä ei ehkä tueta. Näyttääksesi 3D videota sitä tukevassa päätteessä, sammuta 2D:tä tukeva pääte ja käynnistä 3D:tä tukeva pääte uudelleen. Aseta sitten lähdevalitsin 3D videomuotoon 3D päätettä varten. Tarkista videonlähtö asetukset lähdelaitteesta kuten Blu-Ray soittimesta tai pelikonsolista. Jos videon lähtöasetukset ovat lähdelaitteessa 3D muodossa, voi olla epänormaalia näyttää kuvaa siihen ei-soveltuvassa päätteessä. 14 Vianmäärittäminen

15 Video ei näy ruudulla. Verify that that the proper cables have been selected and installed Varmista, että oikeat kaapelit on valittu ja asennettu lähettimen tuloliitäntään ja teräväpiirtolaitteesi liitäntään.. Projektorisi puolella (yhdistetty vastaanottimeen) valitse HDMI tulolähteeksi. Varmista, että virran merkkivalo ja SOURCE (lähde)valo palavat sekä vastaanottimessa ja lähettimessä. Virran merkkivalo vilkkuu sinisenä OSD näyttää: (4levelslooping) 1.Varmista, että lähettimen ja vastaanottimen välinen kantamaväli ei ole yli 30 metriä. 2. Yritä siirtää lähetintä lähemmäs vastaanotinta. Virran merkkivalo on kiinteän sininen ja lähteen merkkivalo vilkkuu sinisenä. OSD näyttää: 1. Varmista videon resoluution ja kuvantaajuuden tuettavuus 2. Kytke lähdelaite näyttöösi tarkistaaksesi ja muuttaaksesi videomuodon yhteensopivuuden. 3.Tarkista, onko videon resoluutio laitteestasi asetettu 1080p, 1080i, 720p, 576p tai 480p keskuuteen. Katso kohta 5 "Tuetut Resoluutiot" Virran merkkivalo on kiinteän sininen ja lähdevalo vilkkuu. OSD näyttää: 1. Varmista, että asianmukaiset kaapelit on kytketty lähettimen ja lähdelaitteidesi välillä. 2. Varmista, että lähdelaitteesi jotka on kytketty lähettimeen, ovat päällä. 3. Varmista, että oikeat kaapelit on kytketty vastaanottimen ja projektorin välillä Vianmääritys 15

16 Tuetut resoluutiot Jos SOURCE merkkivalo vilkkuu edelleen sinisenä (hitaammin kuin "ei signaalia tilassa); OSD näyttää:, ja videota ei näy tai videon laatu kärsii, tarkoittaa se sitä, että videon kuvataajuutta ei tueta AVlähdelaitteestasi. Varmista, että HD laitteesi noudattaa seuraavia alla olevia standardeja. 2D Videomuodon ajastukset Resoluutio Tuki Ensisijaiset CEA Videoajastukset Hz 480p 576p 720p 1080i 1080p/ 60 Toissijaiset CEA Videoajastukset 1080p/24 VESA ajastus (DVI pelkästään) 59.94/ Hz VGA SVGA 60 / Hz XGA 1280x768@60Hz WXGA 1280x1024@60Hz SXGA Pakolliset CEA 32D Videomuodon ajastukset 1280x720p@50HzTop-and-Bottom 1280x720p@50HzFramepacking 1280x720p@59.94/60HzTop-and-Bottom 1280x720p@59.94/60HzFramepacking 1920x1080i@50HzSide-by-Side(Half) 1920x1080i@59.94/60HzSide-by-Side(Half) 1920x1080p@23.98/24HzTop-and-Bottom Tuki 16 Tuetut resoluutiot

17 Äänen bittinopeustuki Digitaalinen ääni HDMI sisääntuloista: Jopa 6Mbit/s bittinopeus tuki. Tuetutääniformaatit: AC-3 and DTS. 2-kanavainen PCM: 16~24 bittiä ääninäytteen kanssa32~96khz näytteenottotaajuus lueteltu alla. 2channelPCM 32KHz 44.1KHz 48KHz 96KHz 16bits 24bits Äänen bittinopeus tuki 17
