Imaging- Mittauksen tulevaisuus

Transkriptio

1 Imaging- Mittauksen tulevaisuus Jalmari Talola Topgeo Oy Tampereen Seutukunnan Mittaus- ja GIS-päivät Ikaalinen

2 Ohjelma Topgeo Oy ja Topcon Imaging ja mittaus Ratkaisut Paikkatieto Uutta Demo

3 Fact File Jalmari Talola Maanmittaustekniikan Insinööri HML kaupunki AIP-Mittaus Oy Topgeo Oy Tuotepäällikkö 2004->

4 Topgeo Oy Topgeo Oy Perustettu v Suomessa Topcon maahantuonti Myynti, huolto, vuokraus, koulutus ja muut maanmittaustekniikan palvelut 10 työntekijää Sarkatie 3-5, Vantaa

5 Uudet toimitilat Sarkatie 3-5, Vantaa alkaen 560m2 kahdessa kerroksessa

6 Kuka on? Tokyo Optical Company of Nippon Perustettu 1932 Maailman johtava tarkkuusinstrumenttien valmistaja Osa Toshiba Groupia Innovaatioita vuosien varrelta:» SLR TTL mittauksen kehittäjä (RE Super)» Maailman 1. integroitu takymetri» Maailman 1. skannaava laser» Maailman 1. vihreän säteen laser» Maailman 1. kaksitaajuus GNSS» Maailman 1. kameratakymetri Mittaus-, Laser-, Koneohjaus- ja GNSS-tuotteiden suurin valmistaja maailmassa

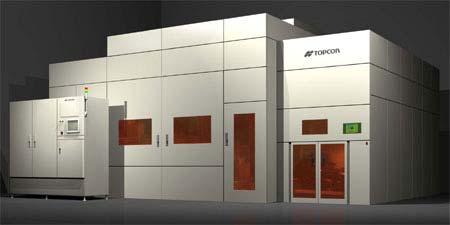

7 Neljä yksikköä Mittaus ja paikannus Näöntutkimus, silmäkirurgia Teollisuus Optiikka

8 Maailmanlaajuisesti, $1.5 Miljardin yhtiö Topcon ja tytäryhtiöt

9 Imaging Station Takymetrit GNSS GNSS verkot Koneohjaus Markkinoiden kattavin tuotevalikoima Maastomikrot & Ohjelmat Laser GIS Vaaitus Digitaalinen vaaitus Digitaaliset teodoliitit Rakennusmittaus

10 Ohjelma Imaging ja mittaus

11 Imaging & Mittaus Miksi kuvat? Miten hyödyntää kuvia jokapäiväisissä mittaustöissä?

12 Imaging Kuva kertoo enemmän kuin tuhat sanaa

13 Imaging Station Imaging Paikkatiedon ongelma usein visualisointi Kuva korjaa tilanteen

14

15 scene-vr.com/sample/burglar/tourviewer_burglar.html

16

17

18

19

20

21

22 Imaging & Mittaus Täydennyskartoitukset Merkintä Luoksepääsemättömät kohteet Tarkkailu & Valvonta Yhdyskuntatekniikka Suunnittelu

23 Täydennyskartoitus Imaging & Mittaus Reaaliaikaisesti päivittyvä 3D-näkymä Kaikki tieto talteen varmasti ennen poistumista työmaalta Koodauksen tarve vähäinen

24 Merkintä Imaging & Mittaus Poimi merkittävät pisteet kuvalta Säästää aikaa mittauksen suunnittelussa Lista Kartta Kuva

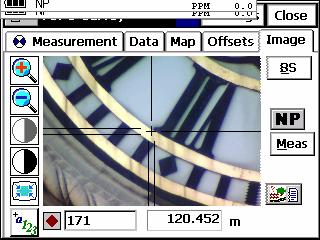

25 Imaging & Mittaus Luoksepääsemättömät kohteet Mittaa ja esitä rakenteet jotka ovat luoksepääsemättömiä

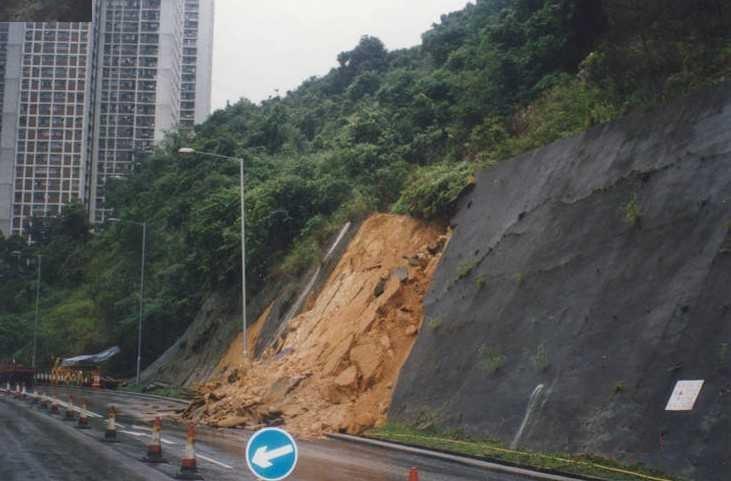

26 Tarkkailu & Valvonta Imaging & Mittaus Perinteisesti kiinteät tähykset jaksottaiseen valvontaan Kuvan avulla valvonnan ulottuvuus kasvaa moniulotteiseksi

27 Yhdyskuntatekniikka Imaging & Mittaus Kuva apukeinona Kaikki syötetty tieto piirtyy näkymään Havainnointi uudelle tasolle

28 Suunnittelu Imaging & Mittaus Liitä suunnitelmat todelliseen näkymään Apu kaupunkisuunnitteluun

29 Sisällys Ratkaisut

30 Ratkaisut Topcon Imaging FC-2200 Pi3000/ImageMaster 7000i IS (+ImageMaster)

31 FC-2200 Ratkaisut Mittauksen aikana georeferoidut kuvat maastomikrolla. Kuvat tallentuvat ja linkittyvät mittaukseen. 624MHz prosessori ja 2GB muistia 5,17 MegaPixelin kamera Radiomodeemi robottikäyttöä varten Wlan-yhteys

32 Ratkaisut Pi3000/ImageMaster Laitteen etähallinta tietokoneelta Pistepilvien mittaus, hallinta ja muokkaus Stereoparien luonti, mittaus kuvalta Tietojen vienti

33 Ratkaisut 7000i

34 Digitaalikamera (laajakuva) Digitaalikamera(Teleskooppi) 0.3M pikseliä (VGA) CMOS Sensori Laajakuva / Teleskooppikuva Pistemäinen inen prismaton mittaus Mitt.Etäis. Tarkkuus Laserluokka WindowsCE NP : 1.5m - 250m NP : (5mm) Class1 Microsoft WindowsCE.NET MB RAM

35 Imaging Station Ratkaisut IS Imaging Station + ImageMaster Robottitakymetri ja skanneri Sisäänrakennetut digitaalikamerat Kuvantunnistusominaisuus Mittaa vain halutut pisteet automaattisesti Ei tähtäystä Ei osoittamista näytöltä Prismaton EDM 2000m

36 Laitteisto 400MHz Intel prosessori 1GB muistia CF korttipaikka

37 Laitteisto Digitaalikamera (laajakuva) Digitaalikamera (teleskooppi) Autom. tarkennus 2000m prismaton EDM Prisman seuranta, robotti Värillinen kosketusnäytt yttö Erittäin in nopea videotoisto Moottoroitu

38 IS Kaukoputki - Tähtäysakseli - Etäisyyden mittaus - Prismaton mittaus - Laserosoitin - Prismanseuranta - Autom. tarkennus - 1,3Mp Kamera Kaikki koaksiaalisesti!

39 Kaksi Digitaalikameraa Laajakuvanäkymä Optinen 30x

40 Kaksi Digitaalikameraa Laajakuvanäkymä Optinen 30x

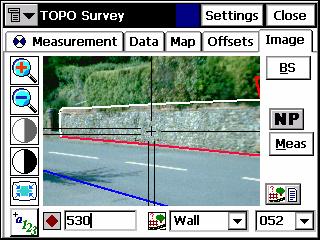

41 TopSURV onboard Tutut toiminnot GPT-7000i:stä Kartoitus kuvalle Merkintä kuvalta Mitatut viivat ja pisteet tallentuvat kuvalle Merkittävät pisteet kuvalle VAIN TOPCONILTA

42 Mittaus kuvan avulla Laajakuva Tele Optinen 30x Kojeen näkymä näytöllä Osoita mitattavaa pistettä Zoom käytössä Tärkeä piste

43 Imaging Station Robottikäyttö video-ohjaus Kojeen näkymä etäkäyttöyksikön näytöllä. Ohjaa kojetta ruutua koskettamalla tai mittaa prismattomasti

44 Merkintä Merkittävä piste näkyy videonäkymällä Punainen nuoli liiku oikealle Sininen nuoli liiku vasemmalle

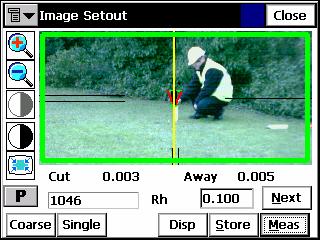

45 Merkintä Vihreä kehys - linjalla Pisteen tallennus 30x optinen

46 iscan kohteentunnistus Panoramaamakuva tallennetaan 1. Kuvan analysointi 2. Kohdepisteet tunnistetaan 3. Pisteitä voidaan lisätä tai poistaa 4. Aloitetaan mittaus Määritettyjen pisteiden automaattinen mittaus

47 iscan Skannaus Panoraamakuva tallennetaan Määritetään skannattava alue Määritetään pisteväli Skannataan 20pts/s Mallinnus, jatkokäsittely Complete Scan

48 ImageMaster 1. Mittaa ja Skannaa Wlan yhteydellä 2. Lisää ja yhdistele mittauksia 3. Tietojen käsittely data 4. Vie 3D malleja

49 Sisällys Paikkatieto

50 Imaging Station GMS-2 Pro Integroitu etäisyysmittaus, Kompassi ja Digitaalikamera Kosketusnäyttö Offset-Mittaus Dataportit, Muistikortti Helppokäyttöinen pituuden/leveyden mittaus Ulkoisen antennin liitin Sisäinen antenni Digitaalikamera Etupaneeli kuten GMS-2:ssa Enter Escape Virtanappi Varaustilan valo Bluetooth-valo Kaiutin Mikrofoni Laser-etäisyysmittaus (LDM) Näytönohjauskynä

51 GMS-2 Pro Digitaalikamera 2M Pixeliä KompassI, tarkkuus 4 astetta Etäisyysmittaus tarkkuus 10mm Etäisyysmittaus 50m

52 Imaging Station Offset-Mittaus TEXT X,Y,Z X,Y,Z

53 Offset-Mittaus X,Y,Z

54 Korkeudenmittaus X,Y,Z Northing: Easing: Level: P00.0, R00.0 Vertical height: Topcon

55 Leveydenmittaus X,Y,Z Northing: Easing: Level: P00.0, R00.0 Vertical height: Topcon

56 GMS-2 Pro uudet käyttökohteet? Metsäntutkimus Onnettomuustutkinta Korkeus Säätuhot Feature Rikostutkinta Vinomatka Koneet ja laitteet Arkeologia GMS-2 Pro Muuta? Leveys

57 Sisällys Uutta

58 Imaging Station Uutuus! GLS1000 Hallintapaneeli Integroitu kamera Erittäin helppo käyttöliittymä SD kortti Sisäinen muisti Sisäiset akut 4h / 4kpl Wlan

59 Uutuus! ScanMaster

60 Kiitos! Imaging Station
