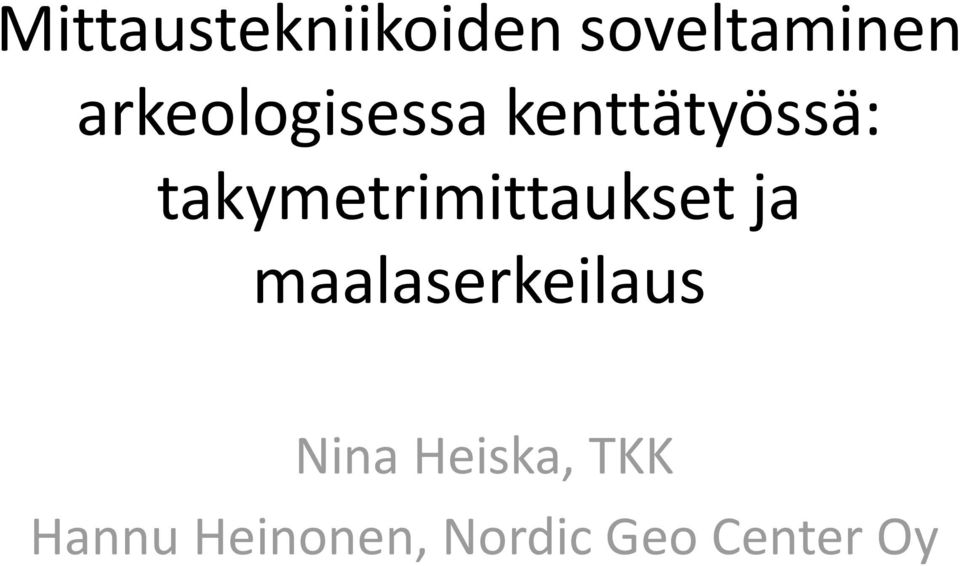

Mittaustekniikoiden soveltaminen arkeologisessa kenttätyössä: takymetrimittaukset ja maalaserkeilaus

Koko: px
Aloita esitys sivulta:

Download "Mittaustekniikoiden soveltaminen arkeologisessa kenttätyössä: takymetrimittaukset ja maalaserkeilaus"

Transkriptio

1 Mittaustekniikoiden soveltaminen arkeologisessa kenttätyössä: takymetrimittaukset ja maalaserkeilaus Nina Heiska, TKK Hannu Heinonen, Nordic Geo Center Oy

2 Luennon sisältö Mittausten tarve Yleiskartoitus Yksityiskohtien kartoitus Takymetrimittaukset Maalaserkeilaus Fotogrammetria Mittaustekniikan valinnasta Mittausten luotettavuudesta

3 Mihin mittauksia tarvitaan? luento Kaivauksen suorittaminen ja dokumentointityö => yksityiskohtien kartoittaminen 6. Rikoksen tekopaikan kartoittaminen yleiskartoitus Kartoittaja lähtee aina liikkeelle yleiskartoituksesta!

4 Lähde: W. Böhler Comparison of 3D laser scanning and other measurement techniques.

5 Yleiskartoitus Pohjatietoja olemassa olevat kartat: peruskartat, asemaja rakennuskaavakartat, maaperäkartat, historialliset kartat kunnan tekniseltä yksiköltä paikallisia karttoja kartoituksen pohja olisi hyvä olla valmiina muun kenttätyön alkaessa niin että siihen voi lisätä yksityiskohtia

6 Samassa koordinaatistossa takymetrimittaukset GPS mittaukset geofysikaaliset menetelmät piirustukset vanhat kartat laserkeilaukset jne yhtenäisen koordinaatiston merkitys

7 Yleiskartoitus jatkuu Jos tarpeeksi yksityiskohtainen kartta puuttuu tai sitä täytyy täydentää niin: takymetrimittauksin GPS mittauksin absoluuttinen (yksi vastaanotin esim. käsilaite, tarkkuus ~10m) differentiaalinen (DGPS, differentiaalikorjaukset, tarkkuus noin 0,5 5 m) suhteellinen (vähintään kaksi vastaanotinta) staattinen GPS mittaus (pisteiden jälkilaskenta) RTK GPS (laskenta reaaliaikainen) käsin mittaamalla (Virtual reference station verkkoa käyttäen, tarkkuus ~5 cm) maalaserkeilaus (vain aukeilla alueilla) stereoilmakuvista mitaten (ei metsäisillä alueilla) ilmalaserkeilausaineistosta (myös metsäalueet) kartattomissa olosuhteissa satelliittikuvat ja kaukokartoitusaineistot kartoituksen alku

8 Yleiskartoitus jatkuu mittausten suhteellinen tarkkuus arkeologeille tärkeintä, ei absoluuttinen kartoitus RTK GPS laitteistolla ei tarjoa suhteellisen tarkkuuden suhteen etua takymetriin verrattuna (takymetri tarkempi) RTK GPS mittauksilla hyvä hinta/laatusuhde kartoitettaessa laajoja alueita (huom! puskat, metsät, rakennukset ja jyrkät rinteet ongelmia)

9

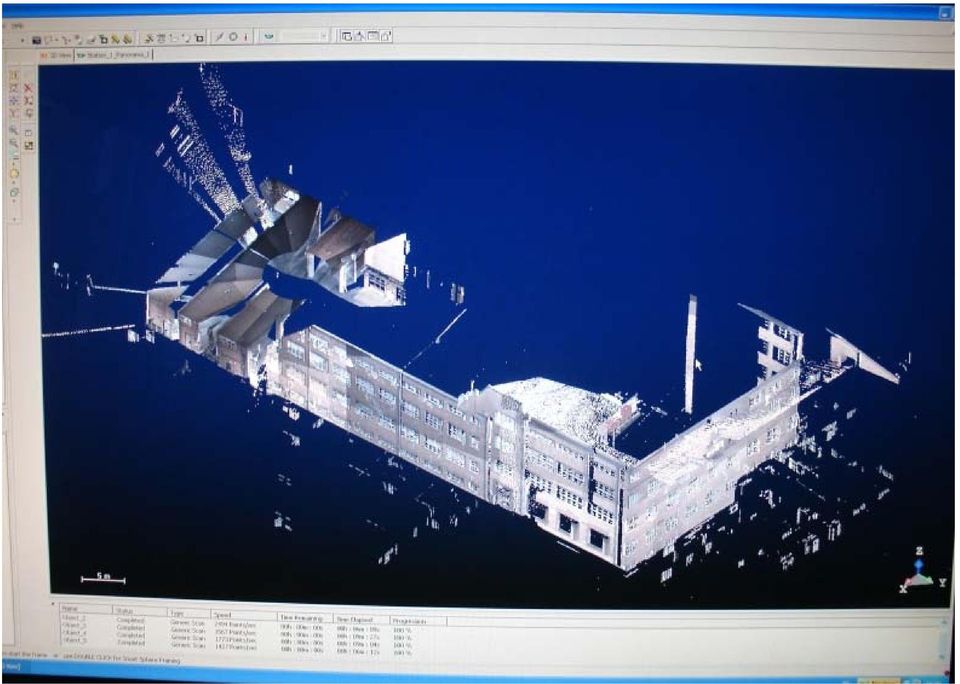

10 Yksityiskohtien kartoitus käsin piirtämällä takymetrillä laserkeilaamalla fotogrammetrisesti kuvista mittaamalla RTK GPS mittauksin (riippuu yksityiskohtien koosta) => mitä yksityiskohtia halutaan; mikä tekniikka hallitaan

11 Takymetri ja maalaserkeilain Molemmat laitteet mittaavat vaakakulman Hz pystykulman V etäisyyden sd Laskevat näiden perusteella X, Y ja Z koordinaatit kojeen suorakulmaisessa koordinaatistossa Jos näillä laitteilla on mitattavissa sidemittaukset paikallisen tai globaalin koordinaatiston pisteisiin, saadaan lopulliset tulokset muunnetuksi kyseiseen maantieteelliseen karttakoordinaatistoon NEH (Northing, Easting, Height)

12 Takymetri ja maalaserkeilain Takymetrin ja laserkeilaimen eroavuus Takymetri mittaa käyttäjän valitseman pisteen kerrallaan. muodostuu yksittäisiä mittapisteitä Maalaserkeilain mittaa valitulla pistevälillä käyttäjän valitsemalta alueelta nopeasti miljoonia pisteitä. muodostuu pistepilvi

13 Ilari Kurri, Museovirasto

14

15

16 Takymetrimittausten koodaaminen Takymetrillä syntyy 3d mittapisteitä Attribuuttitiedon kerääminen nopeuttaa jälkikäsittelyä 3d mittapisteet muuttuvat kartoiksi ja piirustuksiksi automaattisesti/puoliautomaattisesti koodauksen perusteella Mittaustiedon GT formaatti (DeFacto standardi Suomessa) Museovirastossa käytössä: tiehallinnon koodit maastokartoituksessa; kehittämisen alla erikoiskoodit arkeologisten kohteiden kartoitukseen helpottaa omaa työtä Laserkeilausdataa ei voi koodata/luokitella mittausvaiheessa vaan vasta jälkikäsittelyssä => mittauksen käytännöt on jo luotu, niitä ei tarvitse keksiä uudestaan vaan soveltaa omaan käyttöön

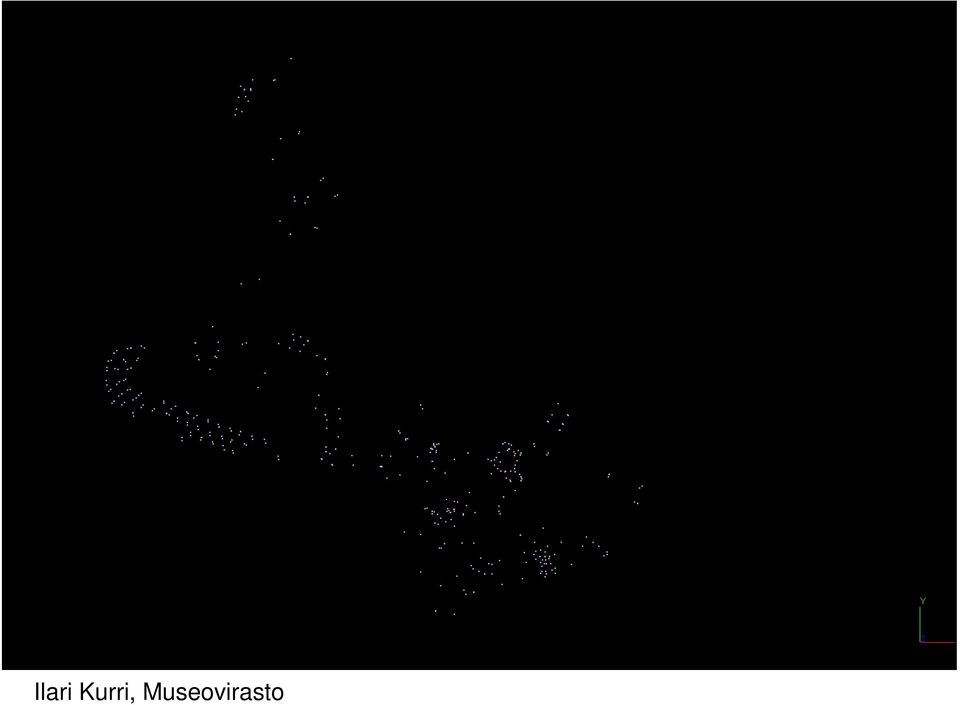

17 Ilari Kurri, Museovirasto

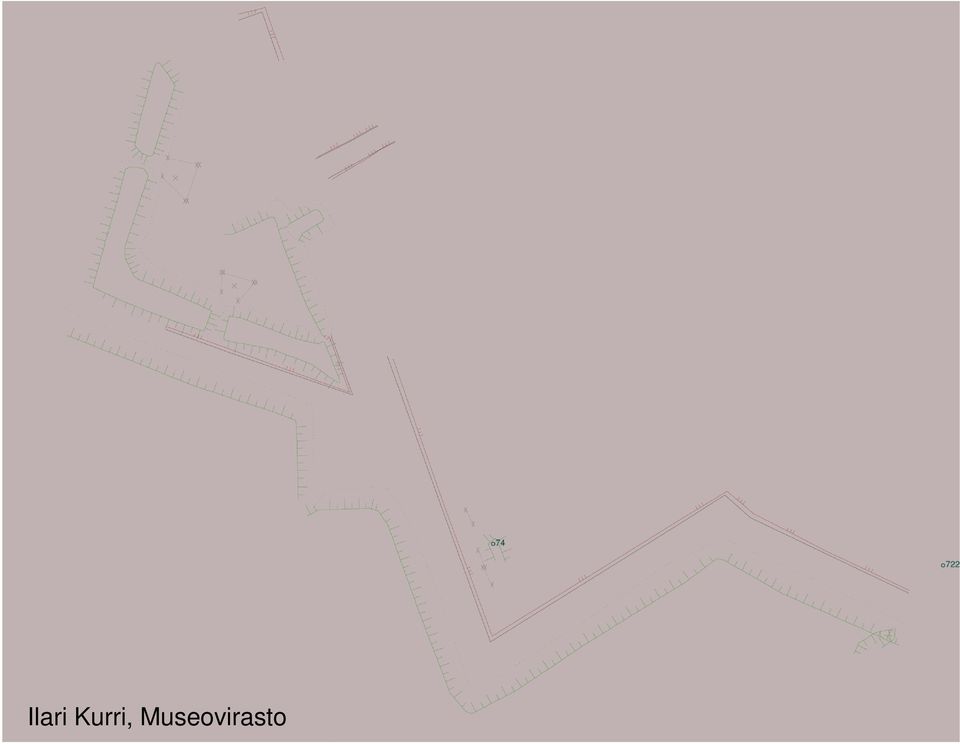

18 Ilari Kurri, Museovirasto

19 GT formaatti T1 T2 T3 T4 X Y Z Maastokoodi Numero Kerros/pinta Viiva Koordinaatit

20 Takymetrikoodausta (T3 kenttä) 0000 Sähkö tai puhelinjohto, suunta 0 Hajapiste ***B Rummut ***M Rummut 1 Kolmiopiste 1. luokka 2 Kolmiopiste 2. luokka 3 Kolmiopiste 3. luokka 3_ Kolmiopiste 3. luokka 4 Monikulmiopiste 4. luokka 4_ Monikulmiopiste 5 Monikulmiopiste 5. luokka 6 Monikulmiopiste 6. luokka 7 Apupiste 12 Apupiste 12_ Apupiste 15 Korkeuskiintopiste 15_ Korkeuskiintopiste 20 Hajapiste 90 Avokallion hajapiste 91 Kalliohaja taiteviiva 121 Tien keskilinja 122 Päällysteen reuna 123 Pientareen ulkoreuna 124 Sisäluiskan alareuna 125 Ulkoluiskan alareuna 126 Ulkoluiskan yläreuna 127 Muu tien taiteviiva 128 Ns. valereuna 129 Polku 130 Reunakiven alareuna 131 Reunakiven yläreuna 132 Tukimuurin alareuna jne

21 Mittausten jäljitettävyys!! T n n on 22:05:2008, kello on 12.19! Mittaaja Hannu, l mp tila 13.1,paine 1021! Vapaa asemapiste!! ASP APU ! LIP VINTTI ! LIP VINTTI ! LIP VINTTI ! LIP VINTTI ! LIP VINTTI ! LIP VINTTI ! Orientointitulokset:! APU ! Koordinaattikeskivirheet: mx my mz ! Virhe ellipsi: Max ax Min ax t ! Havaintotyyppien keskivirheet: mhz ms mdh !! Kartoitus!! KAP PULTTI ! KAP PULTTI PULTTI

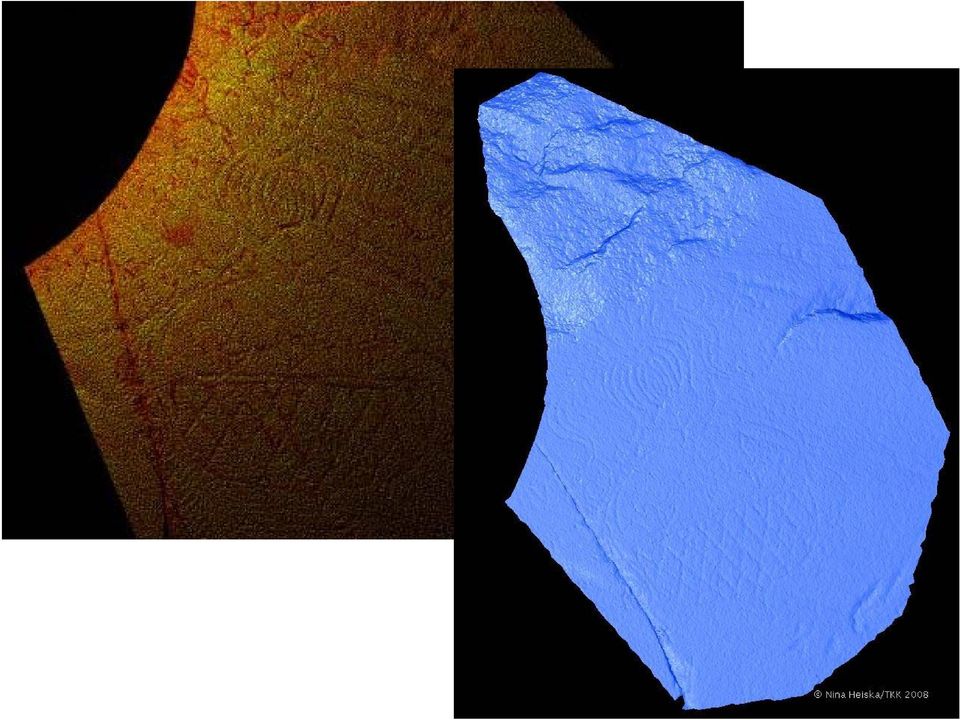

22 Laserkeilaus maalaserkeilaimella voi saada mitattua noin 5 10 mm kokoisia yksityiskohtia jos keilaus tehdään muutaman metrin päästä (laitekohtainen) yksityiskohtaisempaan aineistoon esimerkiksi teollisuusskannereilla Breuckmann tritos skanneri

23 Kolmioiva Mensi S25 skanneri, Huhtiniemi

24 Huhtiniemi

25 Huhtiniemi

26 Huhtiniemi

27 Laserkeilaus Suomessa käytännössä tällä hetkellä Laitteet ja käyttäjät vuokralaitteilla huono saatavuus käyttö vaatii usean viikon koulutuksen eri mittaustarpeisiin tarvitaan erilaisia laitteita ( yleisskanneria ei ole) käytännössä tilataan työ konsulttipalveluna tilaajan täytyy opastaa kohteiden valinnassa ja tarkistaa että pistepilvi on halutunlainen laitteita myös yliopistoilla ja ammattikorkeakouluilla

28 Mittausten virhelähteet käyttäjä (suurin) kojevirheet (laite + varusteet) ympäristötekijät (pitkät etäisyydet, kiire, muu stressi, säät, yms.)

29 Kojevirheet Kehien jaoitusvirheet Jaoitusvirheet, lukumenetelmät Akselikallistuma (Tappikaltevuus) Kojeen pysty ja vaaka akselin kohtisuoruus Kollimaatiovirhe (Vaakakollimaatio) Vaakatähtäyksen ja vaaka akselin kohtisuoruus Indeksivirhe (Pystykollimaatio) Pystytähtäyksen ja pystyakselin kohtisuoruus

30 Prismaton vs. prismallinen takymetri

31 Nodaaliprisma 0-piste kiinnitteinen prisma

32 Yksikuv a kamera on mittalaite Fotogrammetria a Monikuva kuvat + mallinnusohjelma + jälkityö Stereo => myös pelkkää arkistointia varten käytettäväksi tulevaisuudessa

33 Regensburg Kumpfmühl 200 haudan roomalaisajan hautausmaa yhden haudan dokumentointi noin 90 min Lähde:

34 Mittaustekniikan valintakriteerit Lopputulokseen vaikuttavia tekijöitä valintakriteerien muodostamiseen ei ole systemaattista prosessia tiedonvälityksen puute eri alojen ammattilaisten välillä loppukäyttäjät: tiedonpuute tämänhetkisestä teknisestä kehityksestä aineistojen tuottajat: eivät ymmärrä loppukäyttäjien tarpeita eivätkä vaivaudu selvittämään niitä taipumus käyttää kallista tekniikkaa jos siihen on rahoitus; hinnalla perustellaan tekniikan soveltuminen työhön Lähde:

35 Paikoitellen 7 vainajaa/m 2 Runsaat 300 vainjaa Kaksi eri metodologiaa noudattavaa tutkimusryhmää

36 Laitteiden ja ohjelmistojen valinnassa osaako kenttähenkilökunta käyttää laitteita? miten laatua valvotaan? onko käytössä tarpeeksi laskentatehoa omaavia tietokoneita? onko käytössä ohjelmistoja, joilla aineistoja voi hyödyntää täysimittaisesti? saako mittalaitteiden datan siirrettyä käytettävään CAD tai GIS sovellukseen? miten eri tavoilla tuotetun datan voi integroida keskenään? onko tulostusmahdollisuutta (hyvälaatuista)? olisiko vuokraus edullisempaa kuin laitteiston osto? kannattaako palvelu ostaa alan ammattilaisilta? olennaista on luoda toimiva, hallittu ja työtä tukeva prosessi Lähde: English Heritage, Where on Earth are We?

37 Lopputuotteet lopputuotteita mietittävä jo projektin suunnitteluvaiheessa missä järjestelmässä (ohjelmistossa) aineistot kootaan yhteen ja analysoidaan? CAD, GIS? valmiit arkeologeille tehdyt ohjelmat: Arctron, Intrasis, jne? 2D vs. 3D kolmiulotteiset mittausjärjestelmät tuottavat helpommin 3D lopputuotteita. 2D tuotteet vaativat yleensä lisätyötä.

38 Ideaalinen tilanne Mittaus /kartoitusohjelma kaiken ydin => mittalaitteet vain antureita, jotka keräävät havaintoja erilliset järjestelmät ohjelmistoineen tuottavat lisää työtä (GPS, takymetri, laserkeilain ) ohjelmien pitää opastaa käyttäjää ja estää häntä mittaamasta väärin selkeä käyttöliittymä

39 Luotettavuus oikeudessa Mitkä mittausmenetelmät hyväksytään oikeudessa? Mitä ammattitaitoa tekijältä vaaditaan? Yksittäisten pisteiden mittaus on myös tulkintaa mittaaja valitsee kohdat ja lopputulos on sen mukainen. Kartta on symbolinen esitys kohteestaan. Tarvitaanko mahdollisuutta palata mallintamattomaan asis lähtöaineistoon?

40

41
