MANSIKAN KASTELUJÄRJESTELMÄT

Transkriptio

1 MANSIKAN KASTELUJÄRJESTELMÄT Tihkukastelu,sadetus ja tippukastelu Magnus Lindman Mikael Norrteir

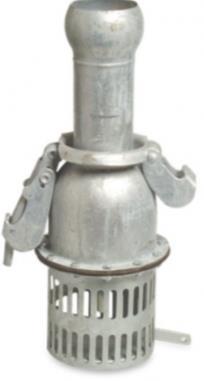

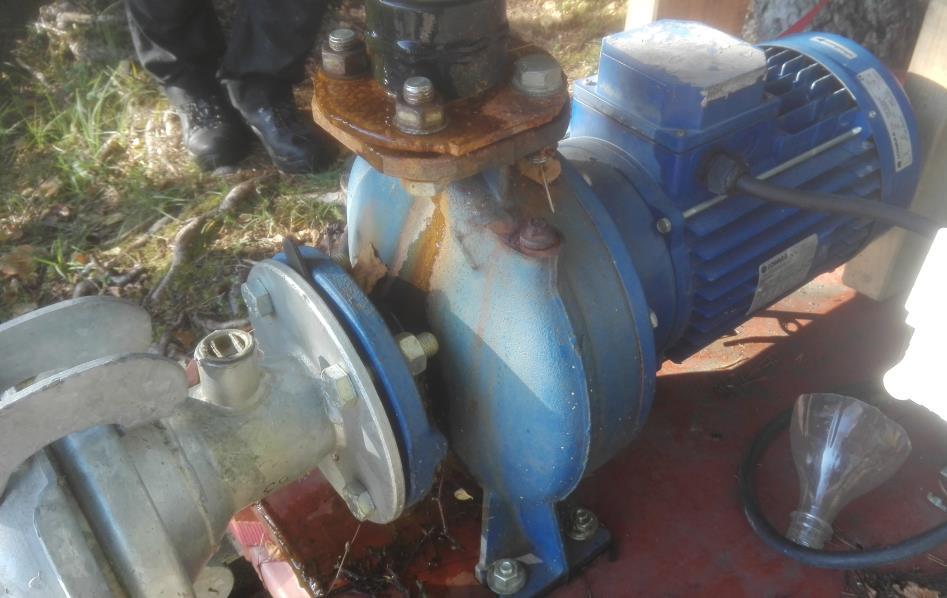

2 SÄHKÖPUMPPU Paine Virtaus PERUSASIAT Pumppu mahdollisimman lähellä vesi ja imuletku mahdollisimman lyhyt Imusiivilä pohjasta irti Imuputki voi olla peltiputki, PE-putki tai joustava PVCputki Imuputkiston täytyy olla tiivis Imuputki aina isompaa koko kuin painepuolen putkisto Sulakkeen koko

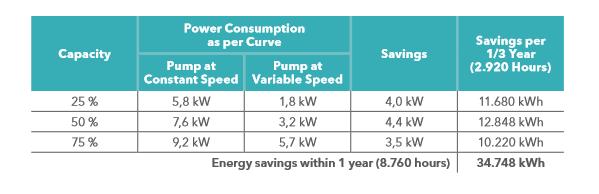

3 SÄHKÖPUMPULLE TAAJUUSMUUNTAJA Taajuusmuuntaja saa sähkömoottorin pyörimään prosessin tarpeen mukaisella nopeudella Jos vaihtosähkömoottori kytketään suoraan sähköverkkoon, moottori pyörii verkon taajuuden määräämällä nopeudella Pumppujärjestelmät usein vähän isommat kuin mitä on tarvetta -> käyttää enemmän energia kuin on tarvetta Taajuusmuuntajan avulla jopa 70% energiasäästöt, maksavat yleensä investointikustannukset taikaisin parissa vuodessa Pehmeä käynnistys/pysähdys Painevahti Paine pysyy samana Pumpulle pidempi käyttöikä

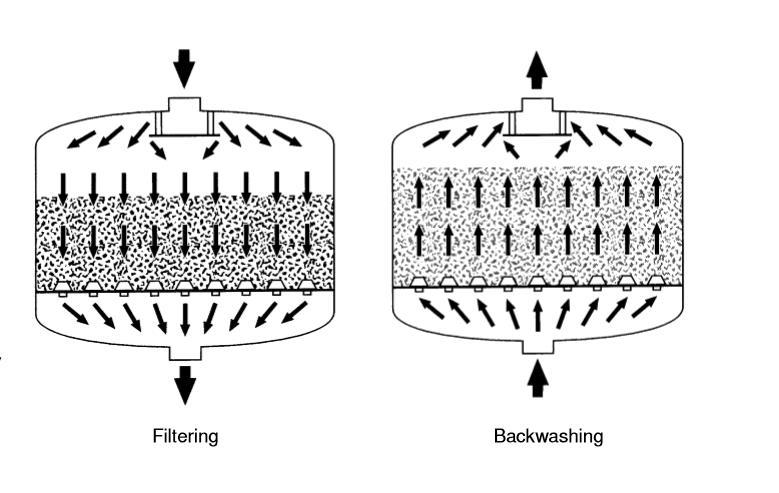

4 HIEKKASUODATIN Käytettäessä joki- tai järvivettä Poistaa tehokkaasti humusta ja muita hiukkasia Huuhdellaan tasaisin välein, paineen laskiessa (paine-ero >0,5 bar) Mahdollisuus rakentaa automaattihuuhtelu Uusi hiekka joka toinen kausi Hienosuodatin perään Max paine 8-10 bar Suodatinhiekka 0,7-1,2 mm, terävä

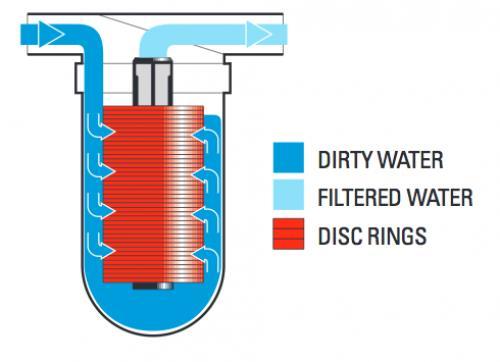

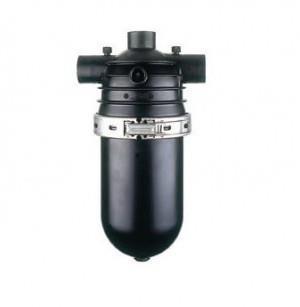

5 LAMELLISUODATIN

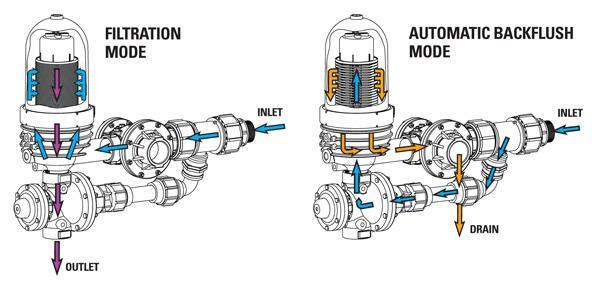

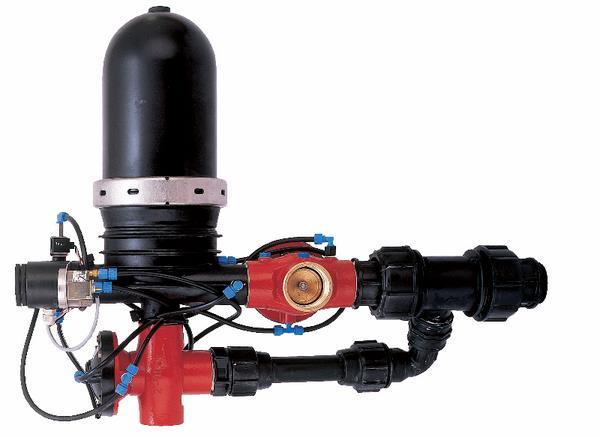

6 LAMELLISUODATIN ARKAL Suodatus tapahtuu myös syvyyssuunnassa, lamellipakka tihenee virtauksen suuntaan Lamellipakkaus puristuu tiukempaan paineen nousteessa, joten suodatusaste pysyy hyvänä korkeilla paineilla MAX 10 bar Suodatusas te karkea VAKIO hieno Micron Mesh Lamellit Sininen Keltainen Punainen Musta Vihreä

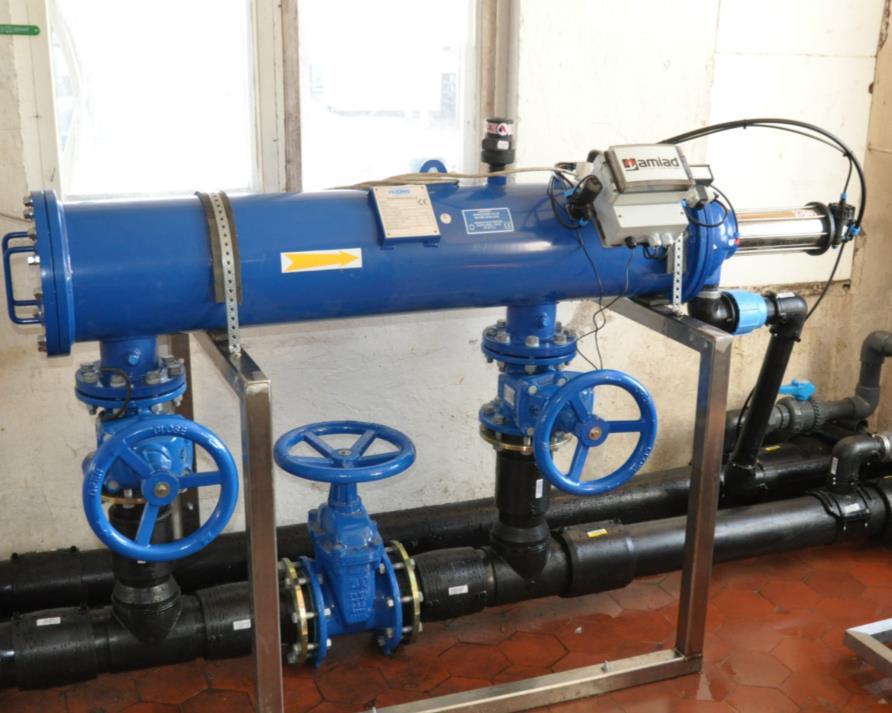

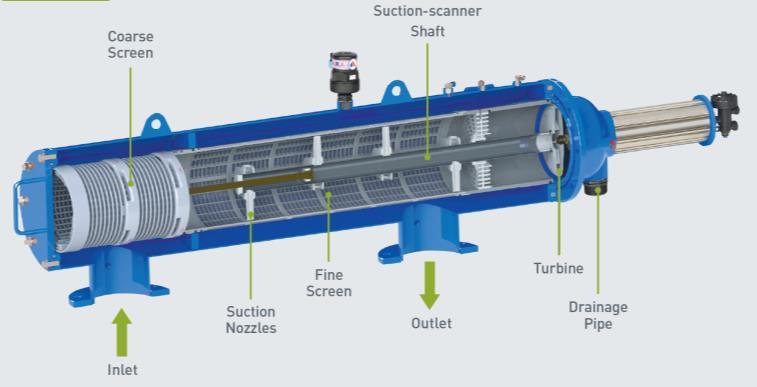

7 AMIAD FILTOMAT-SARJA Automaattinen puhdistus m 3 /h

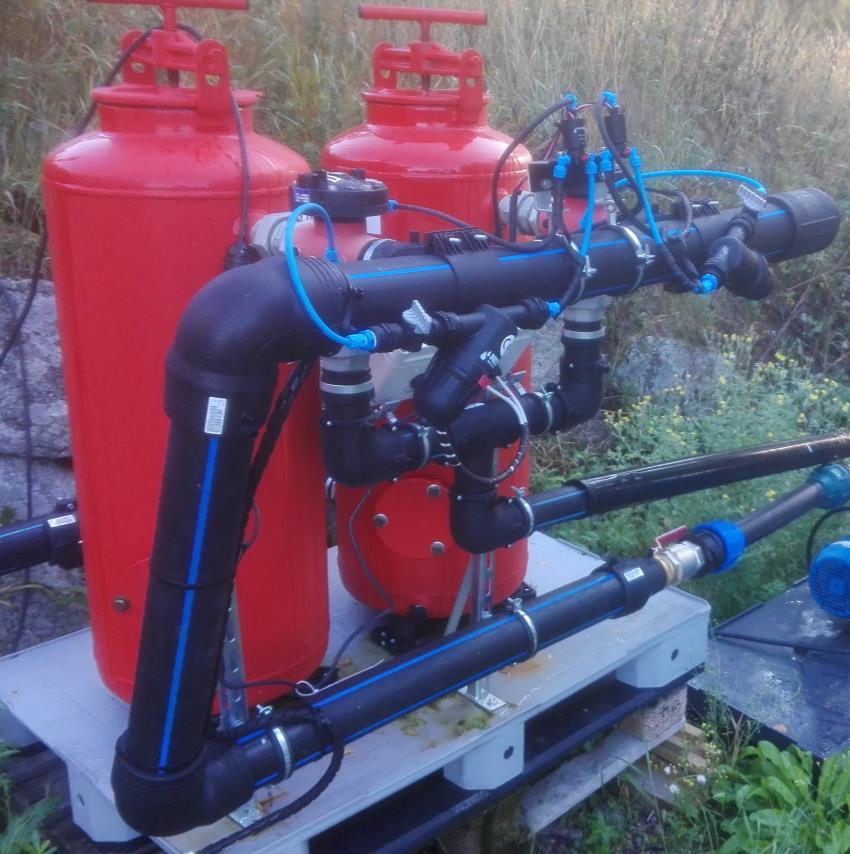

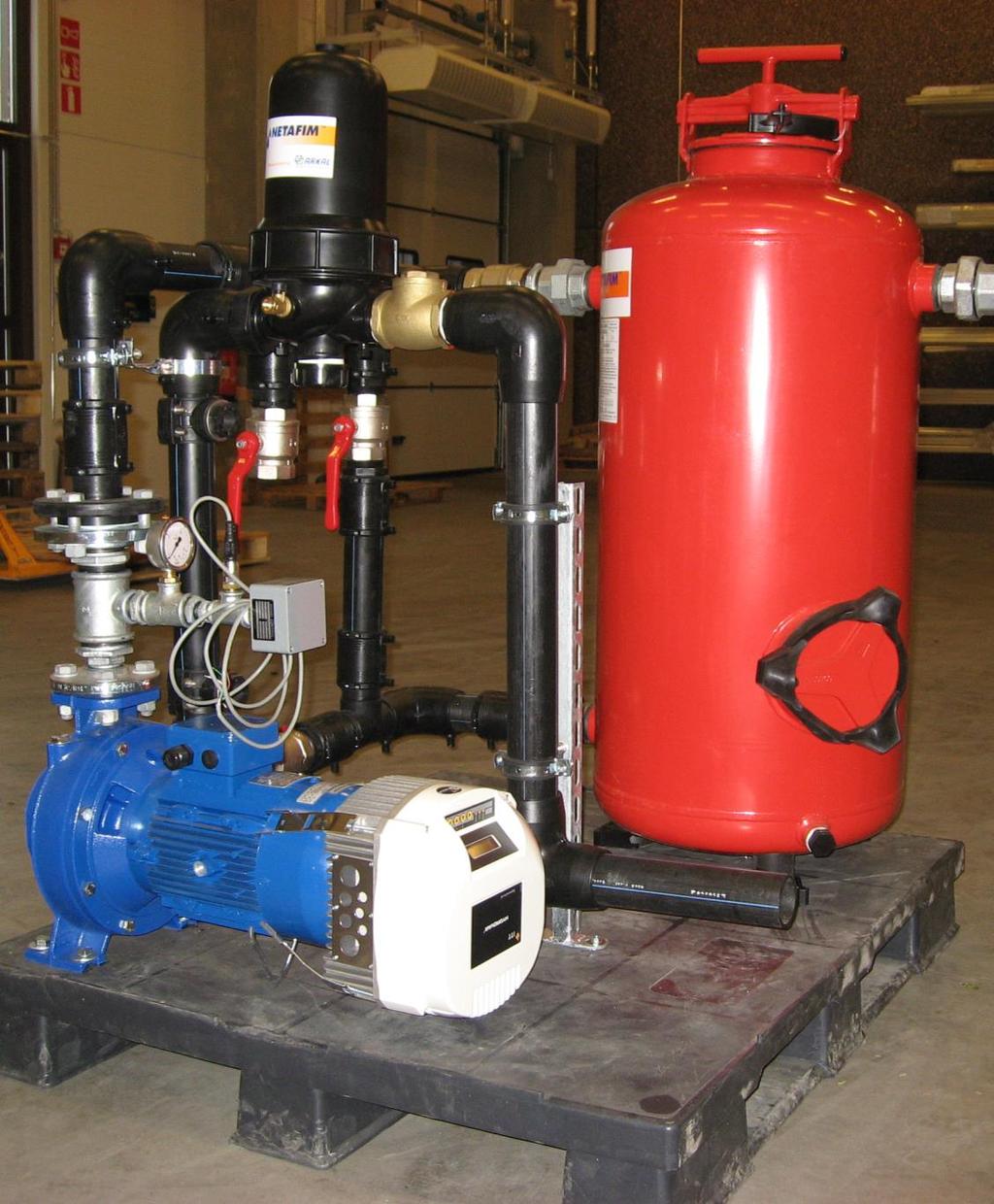

8 PUMPPU- JA SUODATUSASEMA Valmis paketti Pumppu Taajuusmuuntaja Hiekkasuodatin jossa valmis huuhteluventtiilistö Lamellisuodatin Valmis paikka lannoteannostelijalle

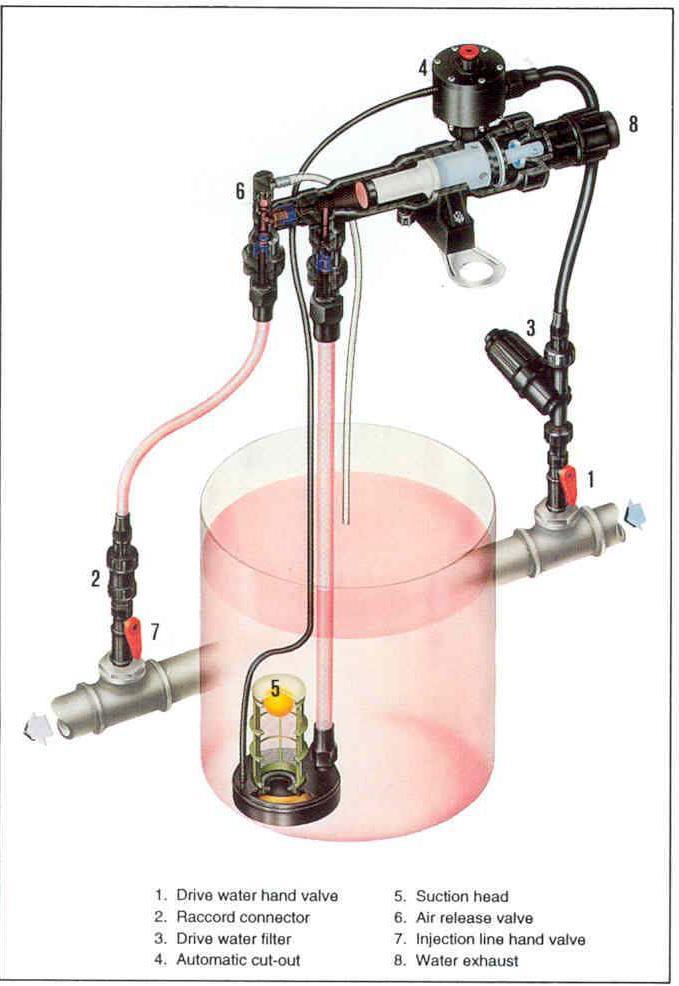

9 LANNOTEANNOSTELIJA AMIAD 4-01 Vesi toimii energianlähteenä Veden käyttö 3:1 Max 320 l/h Min.paine 0,5 bar Max.paine 8,0 bar Säätö mahdollista vain hanojen avulla

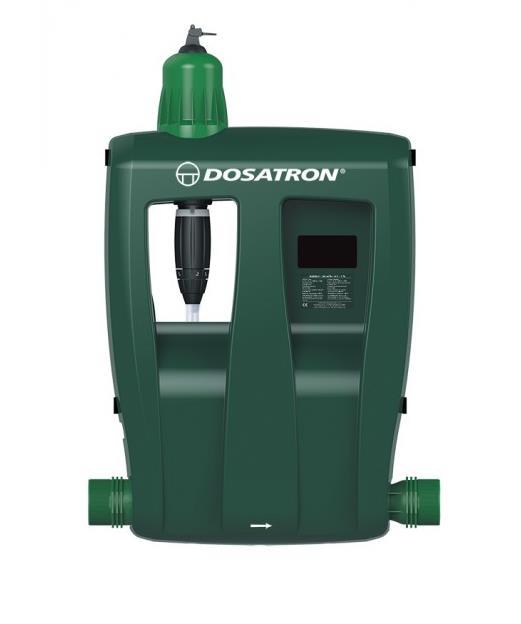

10 DOSATRON LANNOITEANNOSTELIJAT Isoin malli 30 m 3 /tunti Ei tarvitse ulkopuolista energianlähdettä Virtaus saa lannoiteannostelijan pumppaamaan vaadittavan prosenttimäärän emoliuosta ja lisäämään sen kasteluveteen

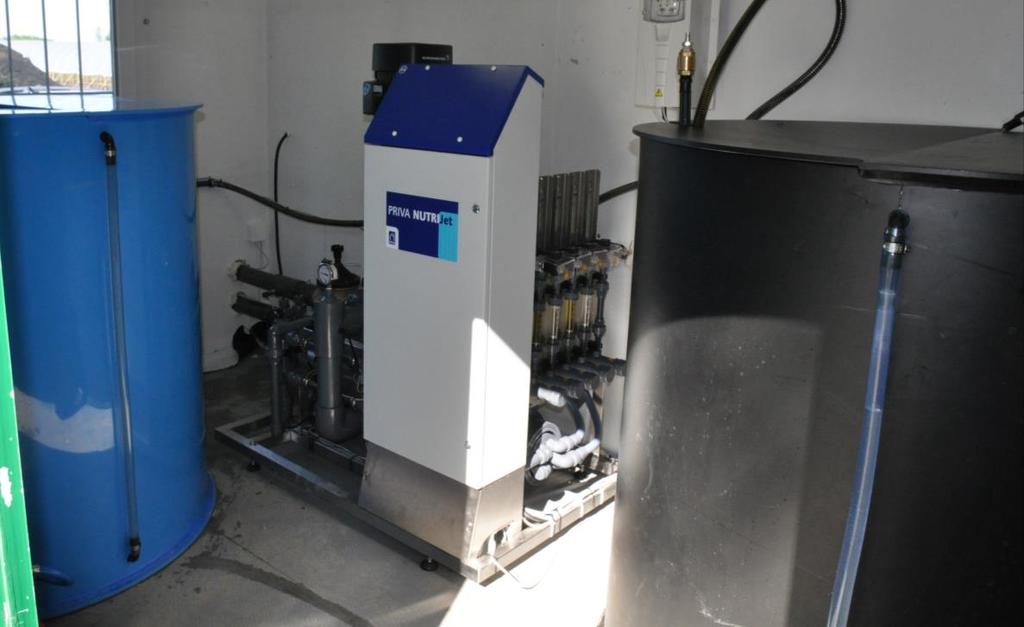

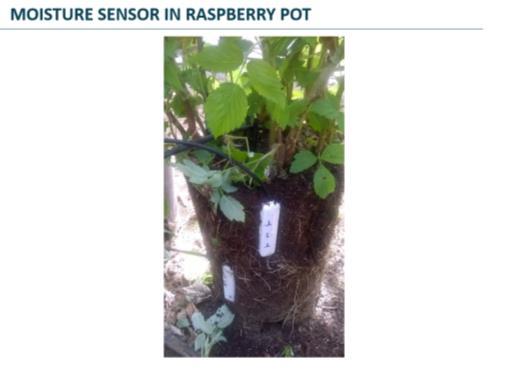

11 PRIVA ILMASTON-, LANNOITUS- JA KASTELUNSÄÄTÖAUTOMATIIKKA Schetelig suunnittele asiakaan tarpeen mukaan Asennus- ja huoltotiimi

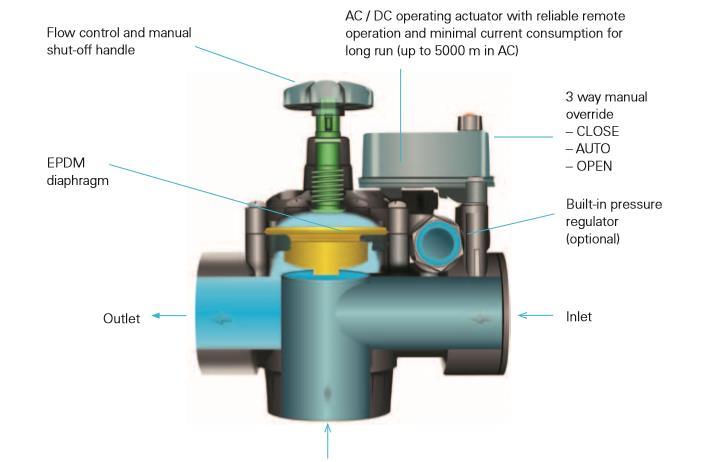

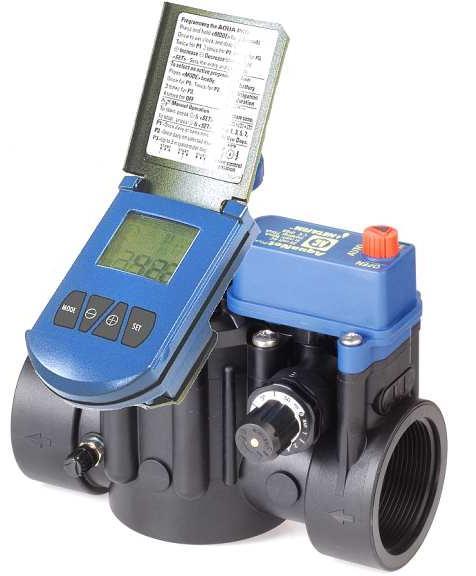

12 MAGNEETTIVENTTILI Netafim AquaNet & Pro - Paineensäätimellä - Kaksi kokoa: 1,5 ja 2-24V AC / 12V DC - Max virtaus 34 m 3 /tunti - Max paine 10 bar - Yksinkertainen ajastin voidaan lisätä

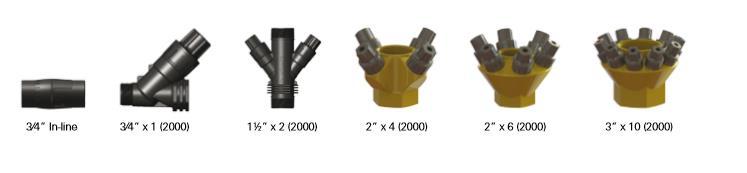

13 PAINERAJOITTIMET Veden siirto tihku/tippu-järjestelmälle aina korkealla paineella Paine pudotetaan mahdollisimman lähellä lohkoa/kasvihuonea tihku- /tippujärjestelmään paineluokaan

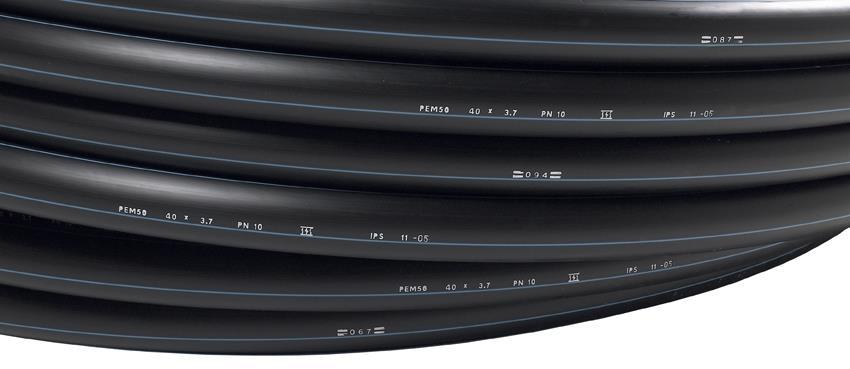

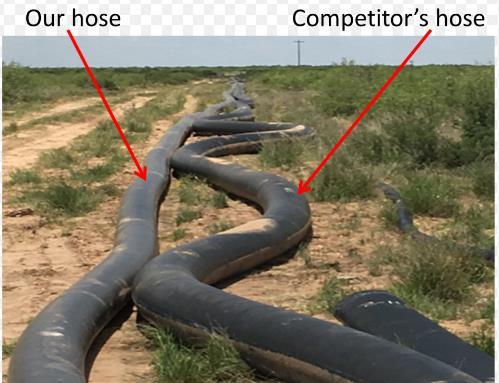

14 RUNKOPUTKET PE-Paineputki - PE-putkien upotus maahan estää putken elämiseen - Paineluokat 4,6 ja 10bar - 4 ja 6 baariset helpompi käsitellä kuin 10 baarinen - Vaaleat, mustat - Kieppi tai salko Paloletku - Avomaalla - Helposti siirrettävä linja - Kestää tyhjänä traktorin yliajoa

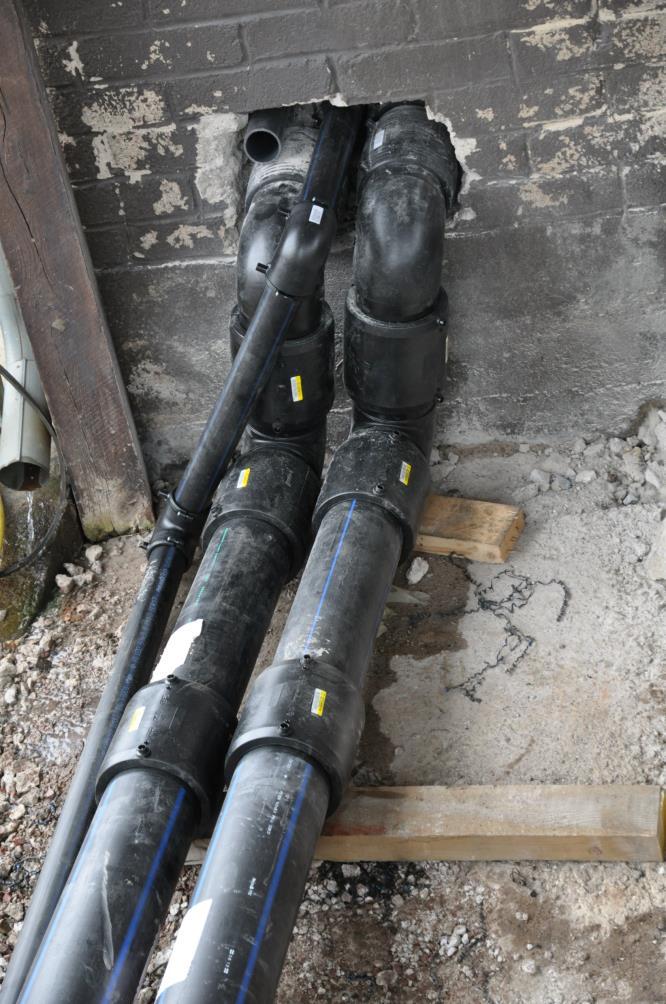

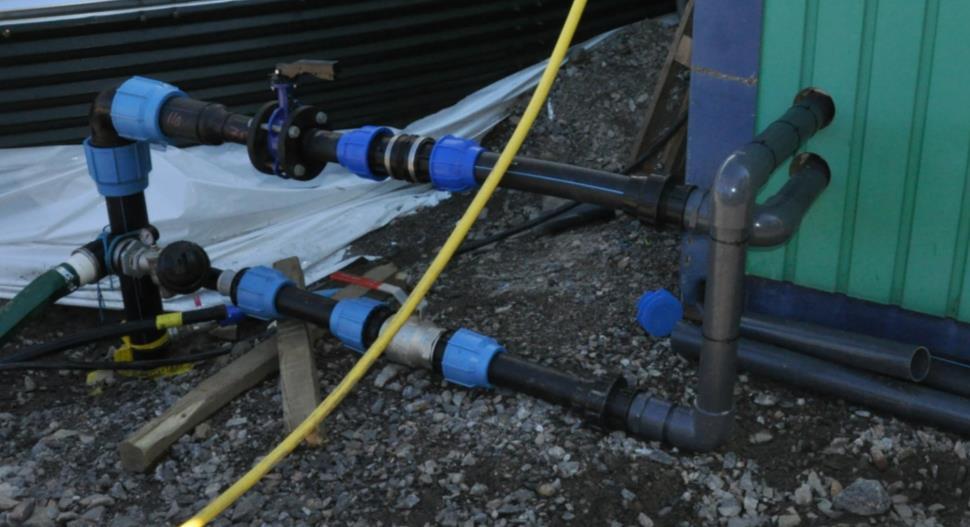

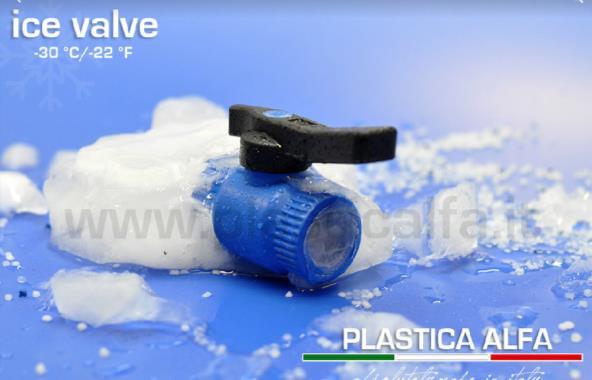

15 MUOVISET PAINEOSAT JA LIITTIMET

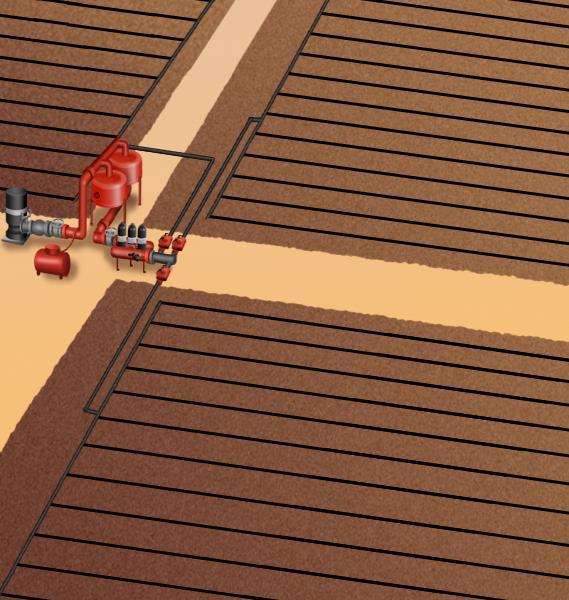

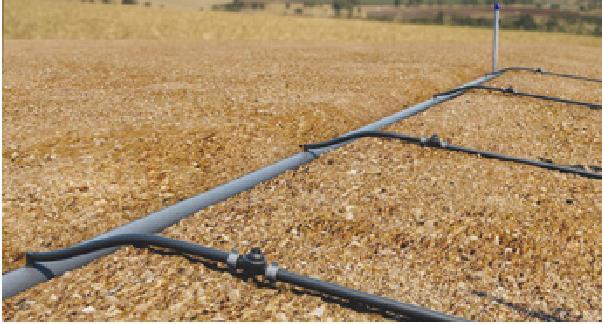

16 TIHKUKASTELUJÄRJESTELMÄ Järjestelmä koostuu osista: - Vedenlähde, pumppu, suodatus, lannoitus, venttiilit ja ohjaus - Pääputki joka vie veden eri lohkoille, joissa on tihkukastelu - Ryhmäputki syöttää veden pääputkelta tihkuletkuihin - Tihkuletkut lähtö-, jatko- ja sulkuliittimeen Pääputki Pumppu-/suodatusasema Ryhmäputki Tihkuletku

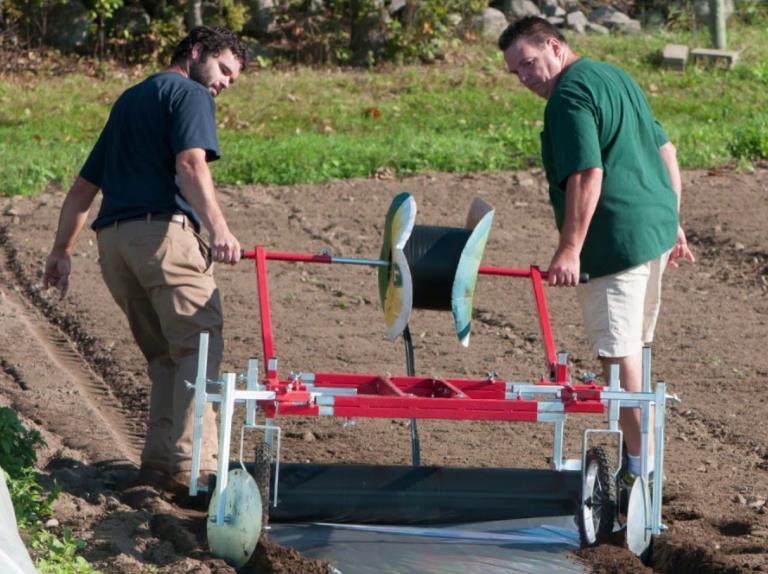

17 TIHKULETKUJA AVOMAALLE Perusasiat - Suuttimet ylöspäin (keltaiset viivat) - Muovipenkin päissä 20 cm tihkuletkua näkyviin painetarkastusta varten. - Varovaisesti ulos - Tihku noin 10 cm rivistä, jos tuplarivi niin rivien välissä.

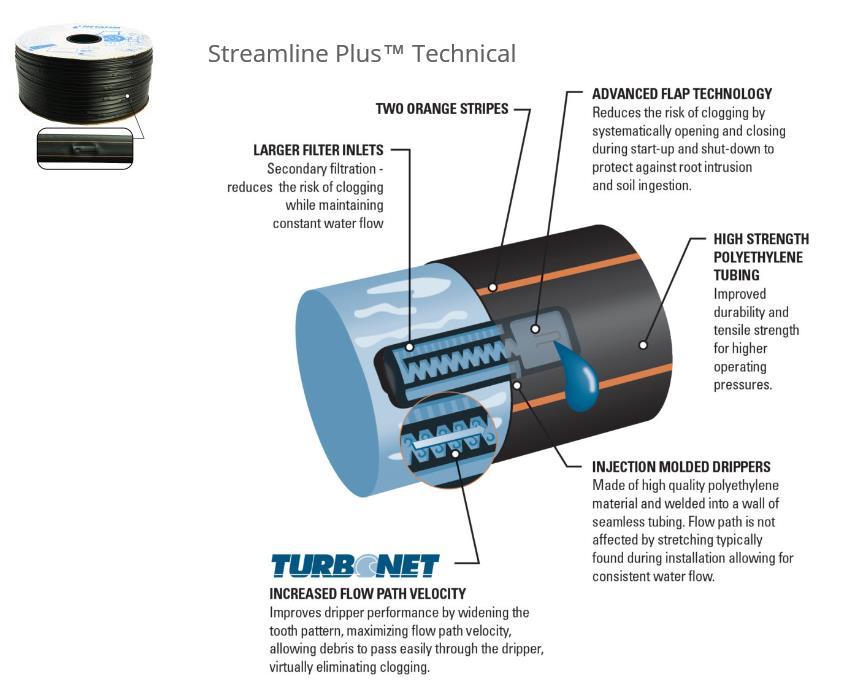

18 NETAFIM STREAMLINE PLUS 16 mm Ohutseinämäinen:0,20 tai 0,32 mm Max rivin pituus: +/- 140 m Ei painekompensoitu Suuttimien tuotto 1,05 litraa tunnissa (1,0bar) Max työpaine 1,4 bar Suutinväli 0,3 metriä Rullan pituus 2500 metriä Edullinen tihkuletku

19 NETAFIM STREAMLINE PLUS 22 mm Ohutseinämäinen: 0,20 mm Max rivin pituus: +/- 200 m Ei painekompensoitu Suuttimen tuotto:1,05 litraa tunnissa (1,0 bar) Max työpaine:1,0 bar Suutinväli: 0,3 metriä Rullan pituus 1800 metriä

20 NETAFIM DRIPNET PC 16 mm Vahvempi seinä: 0,38 mm Painekompensoitu Itsepuhdistava suutin Max rivin pituus +/- 200 metriä Max työpaine 2,2 bar Suuttimen tuotto 1,0 litraa tunnissa Suutinväli 0,3 metriä Rullan pituus 800 metriä Edullinen painekompensoitu tihkuletku Saatavana myös 22mm

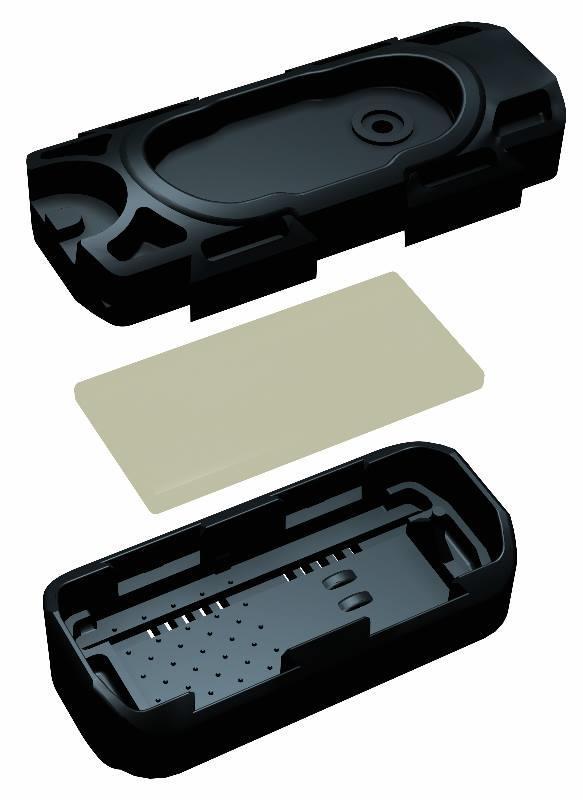

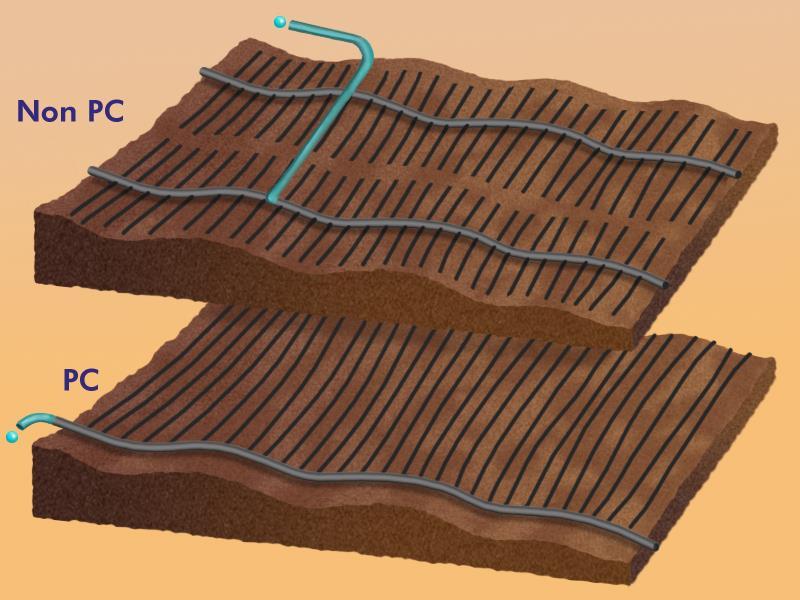

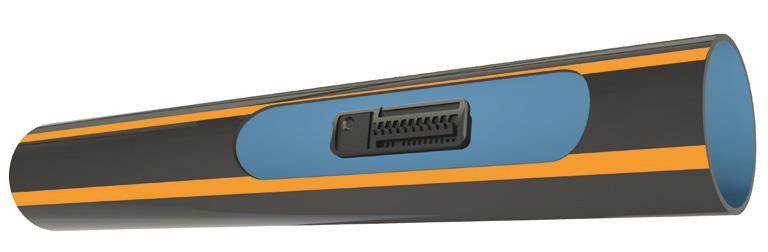

21 PC DRIPPERLINE DESIGN Painekompensoitu, Dripnet PC, tihkuletkua verratuna ei kompensoituun, non PC

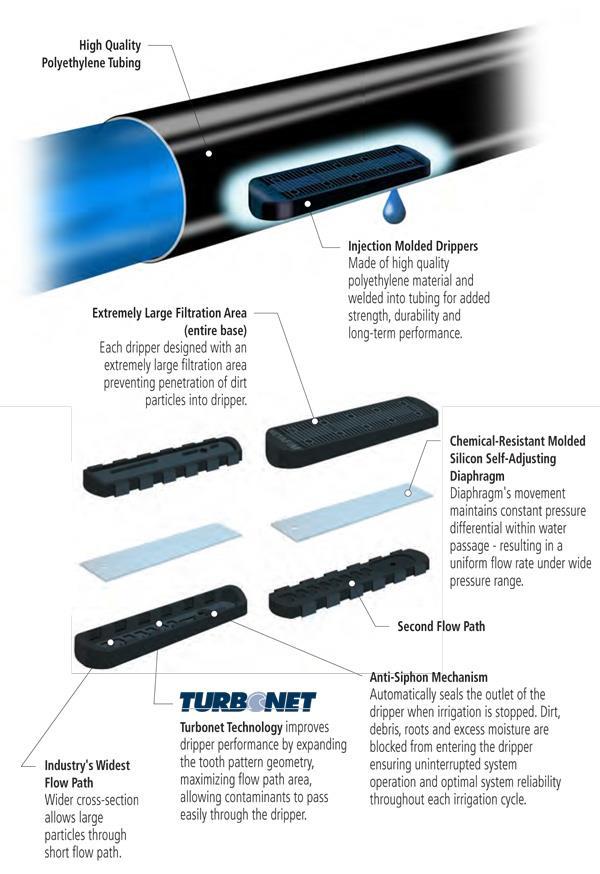

22 NETAFIM UNIRAM CNL 16mm Pitkäikäinen Paineenkompensoitu: 1,0-4,0 bar Kaltevat ja pitkät rivit Max työpaine 3,5 bar Suuttimen tuotto 1,0 litraa tunnissa Suutinväli 0,30 metriä Rullanpituus: 500 metriä Rivinpituus: +/- 150 metriä Jälkitippumaton, pysyy aina täynnä Juurten tunkeutumisen estomuuri Laajat käytävät laskevat isot hiukkaset ulos = mahdollistaa käyttää aikaa likaista vettä

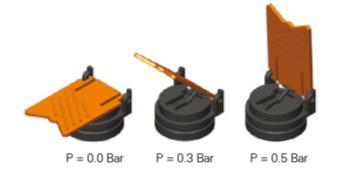

23 DNL-VENTIILIT Paikoissa joissa suuria korkeuseroja Verkosto ei pääsee tyhjentymään kasteluiden välillä Eri liittimillä, 16 ja 20mm Sulkemispaine 0.2, 0.4, 0.6 tai 0.8 bar

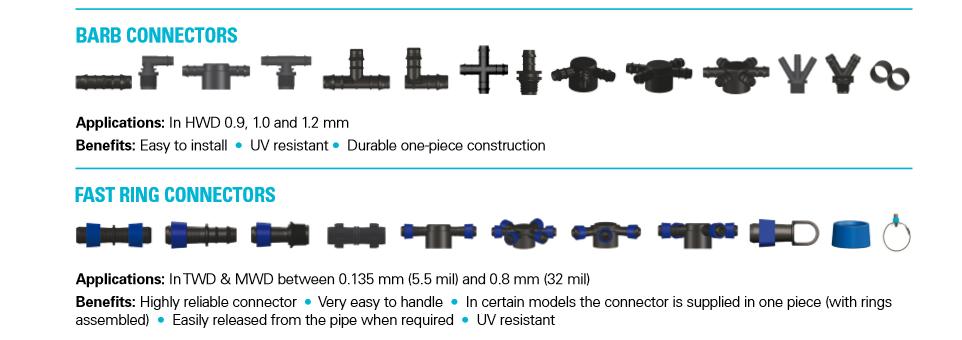

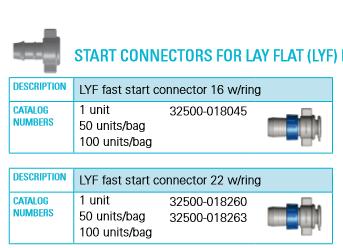

24 NETAFIM LIITTIMET TIHKULETKUILLE Lähtöliitin Jatkoliitin Sulkuliitin

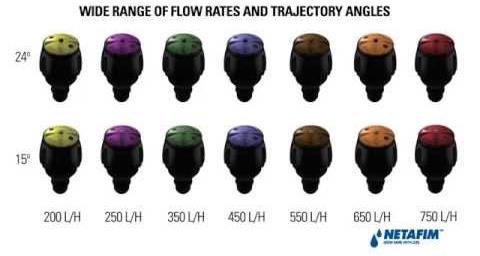

25 MANSIKAN SADETUS NETAFIM MEGANET - Sadetukseen ja hallantorjuntaan - Umpirakenteinen - UV-suojattu muovi - Painesuositus 2,0-3,0 bar

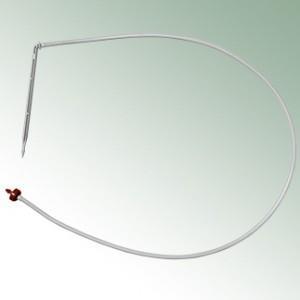

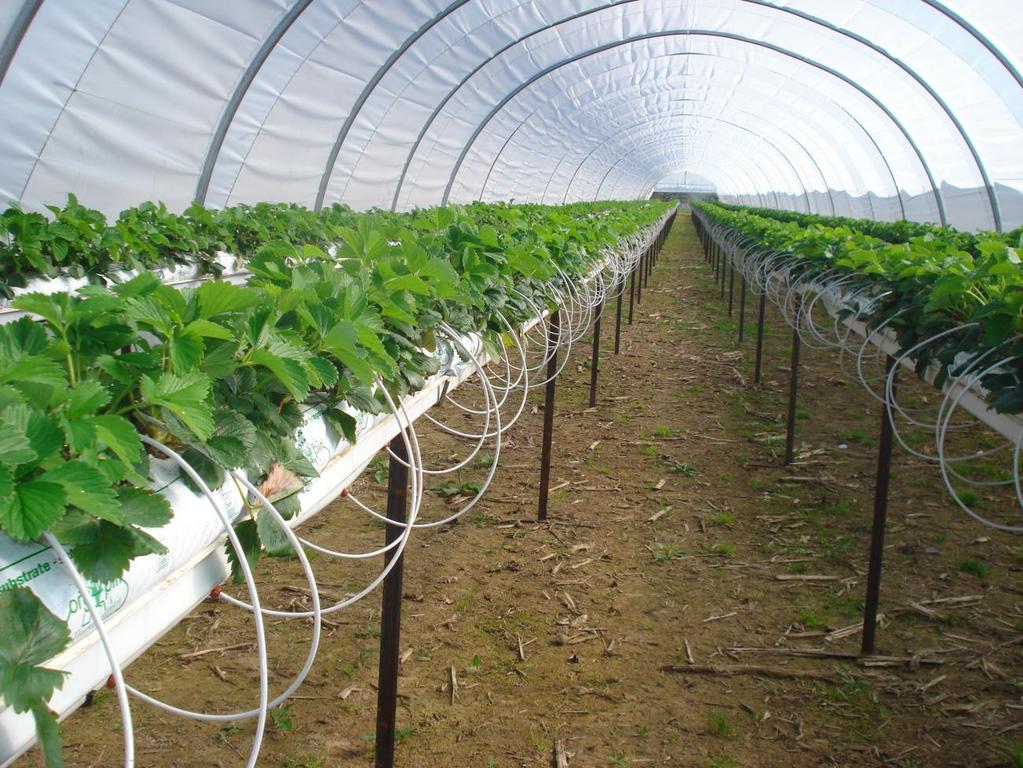

26 TIPPUKASTELUJÄRJESTELMÄ

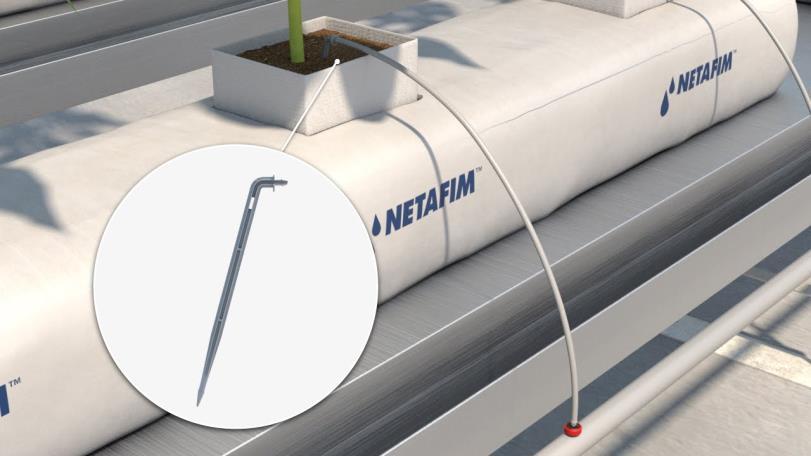

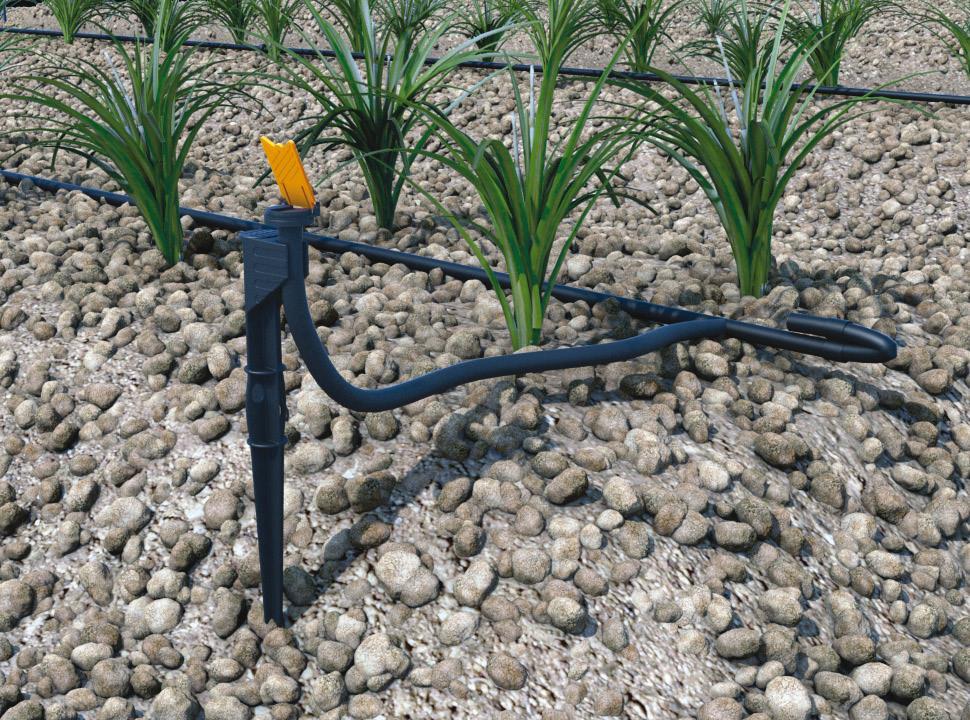

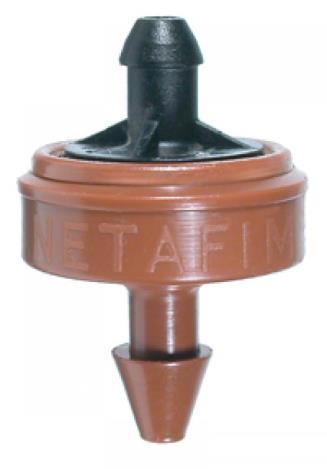

27 TIPPUKASTELUJÄRJESTELMÄ Netafim JCNL - Paineenkompensoiva ja jälkitippumaton ->Korkeuserot tai petilinjan pituus ei vaikuttaa kastelun määrään ->Verkosto ei tyhjene kasteluiden välillä Kastelulinjat on helppo tehdä itse, työvälineet ja asennus ovat yksinkertaisia Toimitamme myös valmiiksi kasattuja tippukastelulinjoja, halutulla suutinjaolla ja linjan pituudella.

28 CoolNet Pro-sumusuuttimet Kostutuksen, jäähdytyksen ja juurrutukseen kasvihuoneissa ja tunnelissa Edullinen Antaa erittäin hienoa sumua (4 bar) paineella Asennus:Riippuva asennus 20 mm PEputkesta, ei jälkitippumista käytettäessä ADtipunestoa Kaikki CoolNet-osat ja putket ovat vaaleita

29 Coolnet Pro-sumusuuttimet Asennusjako esimerkki: 2x2 m Sumutus lyhyinä pulsseina 1-10 sek

30 KASTELUJÄRJESTELMÄN MITOITUS Kertakasteluala? Mikä pinta-ala tulevaisuudessa? Järjestelmän kauimmainen lohko? Korkeuserot, kulmat?

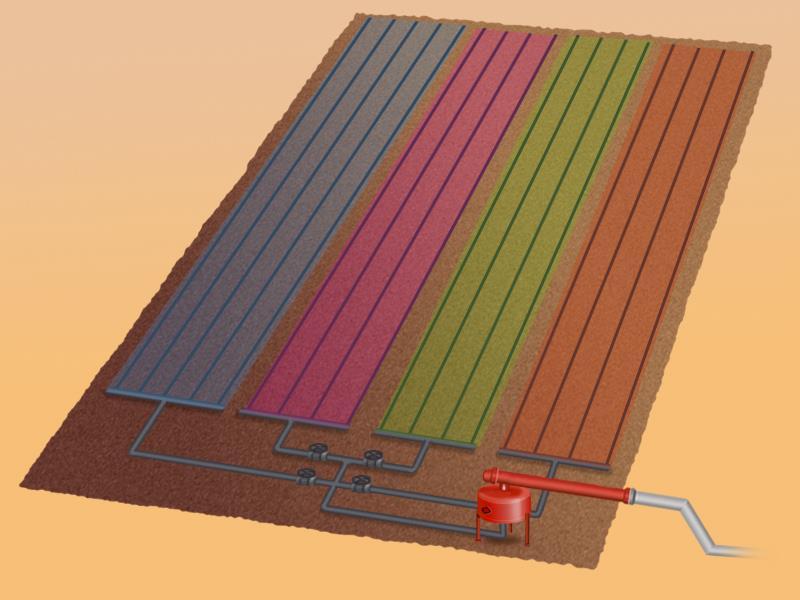

31 VILJELYALAN JAKO KASTELURYHMIIN Jakamalla koko viljelyala moneen kasteluryhmään voidaan suunnitella tehokkaampi järjestelmä Kustannuksissa voidaan säästää huomattavasti esimerkiksi veden pumppausta ja suodatusta ajatellen

32 KASVUALUSTAN TIIVIYS Kastelu alueen muoto on riippuvainen maa-aineen ominaisuuksista: - Ilmavassa, kevyessä maassa märkä alue on kapea ja syvä. - Tiiviissä, raskaassa maassa vesi leviää eikä menee syvälle

33 Scheteligistä myös Biologinen torjunta Kimalaiset Kasvinsuojeluaineet Kasvualustat Muovikalvot Pakkasutarvikkeet Mittarit, ruiskut ja koneet Katteet, kankaat ja verkot Ruukkut Kourut Kasvihuoneet

34 KIITOS!
