1 WoodForce Korjuun pc-sovelluksen asennusohje Sisällysluettelo WoodForce Korjuun pc-sovelluksen asennusohje... 1 WoodForce Korjuun pc-sovelluksen asennusohje Johdanto Korjuun PC-sovellus Ennen asennusta Tietoliikenne Asennuspaketti Tuotantoympäristö Asennus Asennuksen jälkeen WoodForcen asetukset Kansioasetukset valmistajittain Motojen vanhan standardin (StanForD) oletuskansioasetukset valmistajittain Mekujen vanhan standardin (StanForD) oletuskansioasetukset valmistajittain Motojen uuden standardin (StanForD2010) oletuskansioasetukset valmistajittain: Mekujen uuden standardin (StanForD2010) oletuskansioasetukset valmistajittain: Mittalaitteen asetukset Mittalaitteen StanForD2010-päivityksestä huomioitavaa Poisto Paikallisen tietokannan poistaminen Kartat Kartta-aineiston asennus verkosta Kartta-aineistojen tallennus etukäteen, ennen asennusta Trimble Forestry Finland, Niittykatu 8, Espoo P , woodforce@trimble.com

2 3.3. Kartta-aineistojen lataus muistitikulta tai siirrettävältä kovalevyltä Virustorjunta TeamViewer-asennus Adobe Acrobat Reader Sähköposti Tarvitsetko apua? Page 2

3 1. Johdanto Tässä ohjeessa on kuvattu WoodForce korjuun PC-sovelluksen, karttojen ja TeamViewer-etähallinnan asennus sekä asennuksen jälkeiset toimenpiteet. WoodForce korjuun PC-sovellus ei vaadi selainta. WoodForce suunnittelusovelluksen käyttö vaatii selainta. Tämä on otettava huomioon, jos suunnittelusovellusta käytetään moton tai mekun pc:ltä. Suositeltuna selaimena on Chrome tai Firefox. Sierran modeemin hallintasovellus vaatii IE-selaimen, vähintään IE8-version. Urakanantajakohtaisten verkkopalvelujen selainvaatimukset urakantajakohtaisten ohjeiden mukaisesti. Tämä ohje koskee WoodForcen tuotantoympäristöä. Ohje päivitetty: Korjuun PC-sovellus 2.1. Ennen asennusta Tarkista että PC:ssä on vähintään Windows XP SP3. Jos ei ole, asenna ensin XP SP3. Tarkista muut laitevaatimukset WoodForce Extranetistä. Levytila: tarkista vapaan levytilan määrä ennen asennusta. Jos levytilaa on hyvin vähän, WF-karttoja ei voida asentaa etukäteen esiasennuksen yhteydessä, vaan vasta sitten kun vanha järjestelmä ja sen kartat on poistettu. Näistä tapauksista on tehtävä merkintä asennusten seurantataulukkoon. Tällaiset koneet käsitellään erikseen käyttöönoton jälkeen. Tarkista tarvittaessa myös, onko PC:ssä tarpeen tehdä kovalevyn eheytys Tietoliikenne Varmista, että asennuksen aikana on käytettävissä verkkoyhteys julkiseen internetiin. WoodForce korjuun PCsovelluksen testaus ja käyttö asennuksen jälkeen edellyttää verkkoyhteyttä. Tarkista WoodForce-laitevaatimuksista modeemin vaatimukset ja huomioi myös konevalmistajakohtaiset suositukset ja vaatimukset. Tarkista myös, että tiedonsiirron liittymä on WoodForce-laitevaatimusten mukainen. Liitteenä Sierran ja Cinterionin modeemien asennus ja konfigurointiohjeet. Modeemin fyysinen asennus kone- ja laitevalmistajien ohjeiden mukaisesti. Ulkoiset modeemit suositellaan kytkettäväksi ensisijaisesti ethernet-liitännällä. Vaihtoehtoisenä kytkentätapana USB-liitäntä. WoodForce asennus testataan luvussa kuvatulla tavalla. Palomuurin asetukset konfiguroitava konevalmistajien ohjeiden mukaisesti. Asentajan tulee ohjeistaa kuljettaja kääntämään tietoliikenne WoodForcen käyttöönoton yhteydessä. Palomuuri jätetään pois päältä WoodForcen testauksen jälkeen, mikäli asennuksen jälkeen jatketaan urakanantajan ohjelman käyttöä. Windows-palomuuri laitetaan päälle WoodForcen käyttöönoton yhteydessä mittalaite- ja urakanantajakohtaisten ohjeiden mukaisesti Asennuspaketti Tuotantoympäristö Korjuun PC-sovellus löytyy seuraavista osoitteista: Offline -asennusohjelma, joka sisältää kaikki tarvittavat varusohjelmistot Offline -asennusohjelma, joka sisältää vain korjuun PC -sovelluksen Page 3

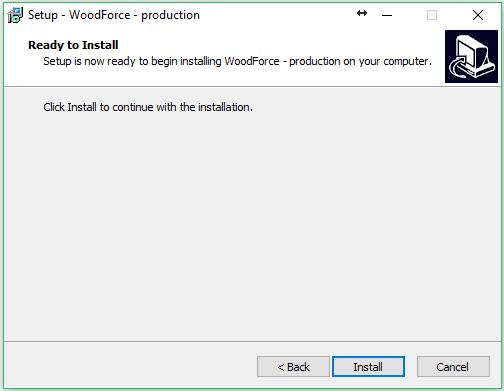

4 Online -asennusohjelma, joka tarvittaessa lataa varusohjelmistot internet-yhteyden yli Asennus Käynnistä sovelluksen asennus klikkaamalla asennustiedostoa. Klikkaa Seuraava / Next Klikkaa Asenna / Install Page 4

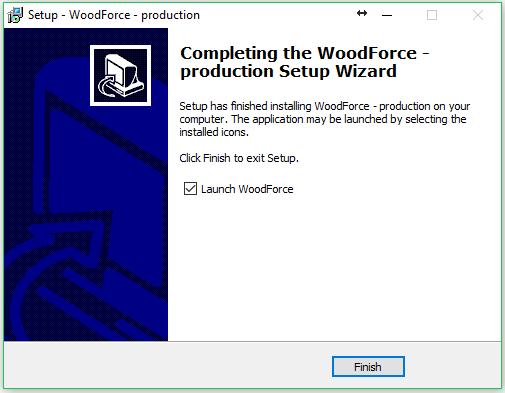

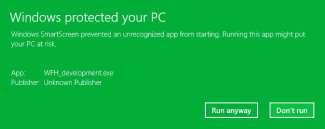

5 Klikkaa Valmis / Finish Klikkaa OK, jolloin sovellus käynnistyy Tietokoneen suojausasetukset tai virustorjuntaohjelmisto saattaa huomauttaa asennuksesta. Esim. Win10:ssä valitse Lisätietoja / More Info Klikkaa Run anyway, jolloin asennus jatkuu Asennus on valmis ja sovellus käynnistyy Asennuksen jälkeen Asennuksen jälkeen ensimmäinen kirjautuminen WoodForceen vaatii verkkoyhteyden. Sisäänkirjautumisen onnistuminen on merkki siitä, että käyttäjätunnukset toimivat ja sovelluksella on yhteys WoodForce palveluun. Page 5

6 Kirjautumisessa käytetään ensisijaisesti käyttäjän omia tunnuksia tai jos niitä ei ole käytettävissä, asentajien käytössä olevia asennustunnuksia WoodForcen asetukset Kun WoodForcen asennus on valmis, kirjaudu sisään. Täydennä hakkuukoneen tai metsätraktorin asetukset seuraavasti. Käynnistä sovellus. Jos kyseessä on ensimmäinen käyttökerta, sovellus avaa valmiiksi Asetukset-näytön. Jos kyseessä ei ole ensimmäinen käyttökerta, klikkaa Asetukset. Asennuksen jälkeen täytä ainakin seuraavat Laitekohtaiset osiot: Yleiset, Kansiot, GPS. Nämä osiot säilyvät myös siinä tilanteessa, että asentaja tekee WoodForce-esiasennuksen ja koneen kuljettaja aloittaa WoodForcen käytön vasta myöhemmin. Ts. kuljettajan ei tarvitse tallentaa näitä asetuksia uudestaan. Asetukset on kuvattu tarkemmin WoodForce-sovelluksen käyttöohjeessa, ks. käyttöohjeen luku 3.1. Valmistajakohtaiset kansioasetukset ovat tämän ohjeen luvussa Asennuksen jälkeen valitse Yleisetosiosta Resurssi-alasvetovalikosta vaihtoehto Asennus, ellei muuta ole erikseen ohjeistettu. Karttojen asentaminen on kuvattu myös tämän ohjeen luvussa 3. Muut asetukset voidaan täydentää myöhemmin, ennen varsinaisten töiden aloitusta Kansioasetukset valmistajittain Tässä luvussa on listattu valmistajittain kansioasetukset, jotka tulee asettaa WoodForceen Motojen vanhan standardin (StanForD) oletuskansioasetukset valmistajittain Ponsse John Deere Technion Logset Tuotetiedot: C:\matriisi Leimikon tiedot: C:\tyo Tuotostiedot: C:\prd Kontrolli: C:\prd Muut: C:\prd Tuotetiedot: C:\Matriisi Leimikon tiedot: C:\Tyo Tuotostiedot: C:\Timbermatic files\prd Kontrolli: C:\Timbermatic files\ktr Muut: C:\Timbermatic files\ktr mittalaitteella vapaasti aseteltavissa Tuotetiedot: C:\matriisi Leimikon tiedot: C:\tyo Tuotostiedot: C:\tuotanto Kontrolli: C:\tuotanto Page 6

7 Muut: C:\tuotanto Parker Tuotetiedot: C:\matriisi Leimikon tiedot: C:\tyo Tuotostiedot: C:\prd Kontrolli: C:\ktr Muut: C:\stm Komatsu Tuotetiedot: C:\matriisi Leimikon tiedot: C:\tyo Tuotostiedot: C:\Data Kontrolli: C:\ktr Muut: C:\Data Mekujen vanhan standardin (StanForD) oletuskansioasetukset valmistajittain Ponsse Tuotetiedot: C:\Opti Leimikon tiedot: C:\Opti Tuotostiedot: C:\prd Kontrolli: C:\prd Muut: C:\prd Ponsse, Standalone meku ajokki Tuotetiedot: C:\loads\oai Leimikon tiedot: C:\loads\oai Tuotostiedot: C:\loads\prl Kontrolli: C:\loads\prl Muut: C:\loads\prl Komatsu Tuotetiedot: C:\Data Leimikon tiedot: C:\Data Tuotostiedot: C:\Data Kontrolli: C:\Data Muut: C:\Data Motojen uuden standardin (StanForD2010) oletuskansioasetukset valmistajittain: Ponsse Tuotetiedot: C:\ProgramData\Ponsse\OptiWin\TemporaryData\DataTransferReceive Page 7

8 Leimikon tiedot: C:\ProgramData\Ponsse\OptiWin\TemporaryData\DataTransferReceive Tuotostiedot: C:\prd Kontrolli: C:\prd Muut: C:\prd John Deere Technion Komatsu Tuotetiedot: C:\Timbermatic files\stanford2010\pin Leimikon tiedot: C:\Timbermatic files\stanford2010\oin Tuotostiedot: C:\Timbermatic files\stanford2010\hpr Kontrolli: C:\Timbermatic files\ktr tai jos tai jos Sf2010 -sakset niin: C:\Timbermatic files\stanford2010\hqc Muut: C:\Timbermatic files\stanford2010\hqc mittalaitteella vapaasti aseteltavissa Tuotetiedot: C:\Data\Instructions\New Leimikon tiedot: C:\Data Tuotostiedot: C:\Data Kontrolli: C:\ktr Muut: C:\Data Mekujen uuden standardin (StanForD2010) oletuskansioasetukset valmistajittain: Ponsse Komatsu Tuotetiedot: C:\ProgramData\Ponsse\OptiWin\TemporaryData\DataTransferReceive Leimikon tiedot: C:\ProgramData\Ponsse\OptiWin\TemporaryData\DataTransferReceive Tuotostiedot: C:\prd Kontrolli: C:\prd Muut: C:\prd Tuotetiedot: C:\Data\Instructions\New Leimikon tiedot: C:\Data Tuotostiedot: C:\Data Kontrolli: C:\Data\Fqc Muut: C:\Data Mittalaitteen asetukset Muista asettaa mittalaitteella (Huom! Mittalaitekohtaiset tarkemmat paikat saat konevalmistajilta) seuraavat asetukset: Page 8

9 Muuttuja 3t2: koneen WoodForcen-tunniste eli numerosarja, joka näkyy WoodForcen asetuksissa, koneen nimen jälkeen suluissa. HUOM! Tässä on kaksi vaihtoehtoista toimintatapaa, riippuen siitä, onko kone jo perustettu WoodForceen resurssiksi. Korjuuyrittäjä vastaa oman yrityksensä resurssien perustamisesta. 1. Konetta ei ole vielä perustettu resurssiksi WoodForceen, eli teet asennuksen käyttäen Asennus -resurssia: tällöin koneen WoodForce-tunniste ei ole vielä olemassa. Tässä tapauksessa koneen kuljettajan on myöhemmin asetettava koneen WoodForce-tunniste muuttujaan 3t2, ennen kuin WoodForcen käyttö alkaa. 2. Kone on jo perustettu resurssiksi WoodForceen, eli teet asennuksen käyttäen oikeata, ko. konetta vastaavaa resurssia: tällöin koneen WoodForce-tunniste on jo olemassa, ja voit asettaa sen mittalaitteella muuttujaan 3t2. Muuttuja 34t2: yrityksen alv-tunnus muodossa FI Täydennetään korjuuyrityksen ALV-tunnus. Osayrittäjien resursseilla ALV-tunnus on sen korjuuyrityksen tunnus, jolla on sopimus urakanantajan kanssa. Eli sen korjuuyrityksen, jolta urakanantaja tilaa korjuutyöt. Voit testata sovelluksen toimivuuden erillisen ohjeistuksen mukaisesti. Jos mittalaitteen asetusten kanssa on kysymyksiä, ota yhteyttä ko. valmistajaan Mittalaitteen StanForD2010-päivityksestä huomioitavaa Jos WoodForcen asennuksen jälkeen koneella tehdään StanForD2010-päivitys, niin ko. päivityksen jälkeen pitää käydä WoodForcen asetuksissa laittamassa "StanForD 2010 tuki" -kohtaan kyllä-vaihtoehto, jos esiasennuksessa oli valittu ei-vaihtoehto. Lisäksi, jos mittalaitteen StanForD2010-päivityksen myötä mittalaitteen tiedostojen polut muuttuvat, niin nämä muuttuneet polut pitää tallentaa WoodForcen asetuksiin Poisto Sovellus poistetaan tietokoneelta Ohjauspaneelista Lisää tai poista sovellus (tai Ohjelmat ja toiminnot). Valitse listalta WoodForce, ja klikkaa Muuta tai poista. Klikkaa Yes, jolloin sovellus poistetaan Paikallisen tietokannan poistaminen Korjuun sovelluksen paikallinen tietokanta (woodforce.sqlite) on koneen kovalevyllä. Ongelmatilanteissa voi olla tarpeen poistaa koneen paikallinen kanta. HUOM! Paikallisen kannan poistaminen pitää tehdä harkiten, sillä samalla korjuun sovelluksesta häviävät laitekohtaiset asetukset, mm. kansio- ja GPS-asetukset, sekä offline-tilassa tehdyt mm. ajouraverkostot. Windows XP:ssä hakemistopolku on: C:\Documents and Settings\All Users\Application Data\Fifth Element Oy\WoodForce Uudemmissa Windows-käyttöjärjestelmissä hakemistopolku on: C:\ProgramData\Fifth Element Oy\WoodForce Page 9

10 3. Kartat Kartat voi ladata suoraan sovellukseen verkosta, sovellukseen kirjautumisen jälkeen. Aineiston voi myös ladata etukäteen esim. muistitikulle ja asentaa sieltä sovellukseen. Tässä ohjeessa on kuvattu molemmat asennustavat. Huolehdi kuitenkin siitä, että kartat ovat etukäteen ladattuna massamuistille ja mukana asennuksessa, jotta asennuksen yhteydessä niitä ei tarvitse ladata verkkoyhteyden yli. Tarkasta ennen asennusta koneelta vapaan levytilan määrä Kartta-aineiston asennus verkosta Käynnistä Korjuun PC-sovellus Valitse Asetukset > Laite > Kansiot > Lisää kartta-aineistoja Valitse asennettavat ruudut kartalta ja klikkaa Lataa Käynnistä karttojen lataus valitsemalla Aloita Kun lataus on valmis, klikkaa Sulje. Kartat on asennettu koneen kovalevylle ja ne ovat valmiita käytettäväksi 3.2. Kartta-aineistojen tallennus etukäteen, ennen asennusta Tiedostosta asennus edellyttää, että kartta-aineisto on ladattu erikseen esim. muistitikulle. Tätä varten karttaaineisto on haettava ja tallennettava etukäteen. WoodForcen kartta-aineisto on saatavilla osoitteesta Tallenna kaikki ko. osoitteesta löytyvät tiedostot yhteen ja samaan kansioon muistitikulle tai siirrettävälle kovalevylle: available_packages.geojson raster_streetmap_2016_04 -kansiossa olevat tiedostot raster_terrain_2016_01 -kansiossa olevat tiedostot Kartta-aineiston lataamisessa voi käyttää apuna Chrome-selaimeen asennettavaa lisäosaa. Oheisella ohjeella voi ladata maasto- ja osoitekartta-aineistosta useamman kartta-tiedoston tai koko aineiston kerralla. Mene sivulle Syötä ja klikkaa "Extract", jos olet lataamassa maastokarttoja. Syötä ja klikkaa "Extract", jos olet lataamassa osoitekarttoja. Valitse tuloksesta URLit jotka halutaan ladata Asenna Chromeen "Chrono Download Manager" -lisäosa Avaa em. lisäosa Chromessa, paina isoa vihreää plussaa ja liitä URL ruutuun kaikki paketti URLit, jotka haluat ladata 3.3. Kartta-aineistojen lataus muistitikulta tai siirrettävältä kovalevyltä Jos haluat asentaa kartat muistitikulta tai siirrettävältä kovalevyltä: Käynnistä Korjuun PC-sovellus Valitse Asetukset > Laite > Kansiot > Lisää kartta-aineistoja. Page 10

11 Valitse asennettavat ruudut kartalta Valitse edelleen Lataa-painikkeen viereisestä nuolesta Tuo kansiosta -toiminto. Valitse seuraavaksi kansio, johon olet tallentanut aineistot Käynnistä karttojen lataus valitsemalla Aloita. Kun lataus on valmis, klikkaa Sulje. Kartat on asennettu koneen kovalevylle ja ne ovat valmiita käytettäväksi. 4. Virustorjunta PC:hen asennetaan virustorjuntaohjelmisto, jos yrittäjällä ei ole virustorjuntaohjelmistoa hankittuna ko. PCkoneeseen, tai konevalmistaja ei ole sellaista toimittanut. Toisin sanoen, WoodForcen asennuksen jälkeen koneessa on oltava yksi virustorjuntaohjelmisto toiminnassa. Jos PC:n käyttöjärjestelmä on Windows 7 tai Vista, virustorjuntaohjelmistoksi asennetaan Microsoft Security Essentials. Windows 8/8.1 ja 10-käyttöjärjestelmissä käytetään Microsoft Windows Defenderiä. Windows XP SP3 käyttöjärjestelmän osalta virustorjunnan asennusohje täydentyy myöhemmin. 5. TeamViewer-asennus Korjuun PC-sovelluksen asennusohjelma asentaa automaattisesti TeamViewer-etähallinnan koneelle ja tekee pikakuvakkeen työpöydälle. Jos TeamViewer-etähallinta tarvitsee asentaa erikseen koneelle, sen voi ladata osoitteesta Kopioi tiedosto suoraan tietokoneesi työpöydälle. 6. Adobe Acrobat Reader Koneelle asennetaan Adobe Acrobat Reader (vähintään versio 7), jos sitä koneessa ei vielä ole. 7. Sähköposti WoodForcen asennuksen yhteydessä tarkistetaan onko kyseisellä pc:llä sähköpostiohjelma. Asennuksen jälkeen koneen kuljettajalla on oltava käytössään sähköposti joko erillisen sähköpostiohjelman kautta tai webmailtyyppinen ratkaisu, esimerkiksi Gmail. Tämä sähköposti voi olla kuljettaja- tai konekohtainen osoite. Henkilökohtaista sähköpostitiliä ei suositella asennettavaksi sähköpostiohjelmaan (tietosuoja). 8. Tarvitsetko apua? WoodForcen käyttötuki auttaa mahdollisissa WoodForce-asennuksiin liittyvissä kysymyksissä arkisin klo Meidät tavoittaa numerosta ja sähköpostilla woodforce@trimble.com Mittalaitteeseen liittyvissä asioissa ota yhteys konevalmistajaan. Page 11
