ACCELBIT KARTTASELAIN. Karttaselaimen käyttöohje versio 1.5 AccelBit Oy

Transkriptio

1 ACCELBIT OY KARTTASELAIN Karttaselaimen käyttöohje versio 1.5 AccelBit Oy

2 Sisältö Yleisesittely... 4 Tuetut puhelinmallit... 4 Käyttöajan tilaus... 4 Versiohistoria... 4 Karttaselain 1.5, julkaistu Karttaselain 1.2, julkaistu Karttaselaimen päänäyttö... 5 Oma sijainti... 7 Paikkamerkin pikatallennus... 7 Toimintovalikko... 8 Kohdehaku... 8 Lisenssin hallinta... 9 Asetusten muokkaaminen Ulkoinen paikannin TK102-yhteensopivan paikantimen konfigurointi Karttaselain Tracker seurantasovelluksen konfigurointi Ulkoisen paikantimen seuranta Karttaselaimessa Mittakaavan vaihto Omat paikat ja reitit Reitin taustanauhoitus (KOKEELLINEN TOIMINTO) Välimuisti Välimuistin siirto puhelimen muistista muistikortille Aineistot Karttapohjat Autiotuvat ja laavut Veneilykohteet Palvelimelta ladattavat aineistot Näin käytät karttaselainta tehokkaasti Huonot verkkoyhteydet Akun säästäminen Turhien karttalatausten estäminen Karttaselaimen suorituskyky Kevyttila

3 Välimuistin karttalehtien piilottaminen Galleriasta

4 Yleisesittely Karttaselain on matkapuhelimessa toimiva maastokarttanavigaattori. Karttaselain tarjoaa tarkat maastosekä ilmakuvakartat sekä lukuisan määrän lisäaineistoja. Karttaselaimesta on olemassa sekä ilmainen että maksullinen versio. Maksullisen ja ilmaisversion eroista voit lukea lisää Karttaselaimen www-sivuilta osoitteesta Tuetut puhelinmallit Karttaselain toimii kaikissa Nokian puhelimissa, joissa on käyttöjärjestelmänä Symbian S60 3rd Edition tai uudempi. Käyttöajan tilaus Karttaselaimen maksullisen version käyttöaikaa voi ostaa joko tekstiviestillä tai karttaselaimen www-sivuilla olevan verkkomaksutoiminnallisuuden kautta. Käyttöajan ostaminen on mahdollista tehdä myös suoraan kännykästä, Karttaselaimen käyttöliittymältä. Tällöin puhelinmallista riippuen tilaustekstiviesti joko lähetetään automaattisesti tai esitäytetään käyttäjälle lähetettäväksi. Lue lisää käyttöliittymältä tilaamisesta luvusta Lisenssin hallinta. Mahdollisia käyttöaikavaihtoehtoja on kaksi: 1. Karttaselain KAUSI 2 kuukautta (sisältäen 400 karttalehtilatausta tai 200 ilmakuvalatausta) hinta 5 2. Karttaselain VUOSI 12 kuukautta (2500 karttalehtilatausta tai 1250 ilmakuvalatausta) hinta 20 Karttalehtilatauksien lukumäärä pienenee Karttaselainta käytettäessä näytön resoluutiosta riippumatta siten, että 1 matkapuhelimen näyttöala = 1 karttalehti. Lisäksi ladatut karttalehdet tallentuvat matkapuhelimen muistiin (välimuistista kerrotaan lisää luvussa Välimuisti). Käyttöaikaa voi tilata joko tekstiviestillä tai ostamalla sitä karttaselaimen www-sivujen kautta ( Tekstiviestillä tilatessa lähetetään viesti KARTTA5 tai KARTTA20 numeroon Tällöin vastausviestinä saadaan aktivointikoodi, joka syötetään Karttaselaimen aktivointikoodiksi. Tekstiviestillä tilatessa maksu veloitetaan suoraan puhelinliittymältä ja tulee maksettavaksi seuraavalla puhelinlaskulla. WWW-sivujen kautta tilatessa noudatetaan Karttaselaimen www-sivuilta löytyviä ohjeita, ks. Käyttöaikaan liittyvä karttalehtilatausten määrä on absoluuttinen, eikä riipu matkapuhelimen näytön resoluutiosta. Karttaselaimen välimuistin avulla on mahdollista optimoida karttalehtilatausten riittävyyttä koko käyttöajaksi. Lue välimuistitoiminnallisuudesta lisää luvusta Välimuisti. Versiohistoria Tässä kappaleessa kerrotaan Karttaselaimen versioiden tärkeimmät uudet ominaisuudet. Karttaselain 1.5, julkaistu Suomen ajantasaisimmat ja kattavimmat kiinteistöraja-ainestot maastokarttapohjalla. Virtaa säästävä reitin taustanauhoitus (kokeellinen) Tuki ulkoisille GPS-paikantimille 1:8000 kartta-aineisto esiladattavaksi aineistoksi 4

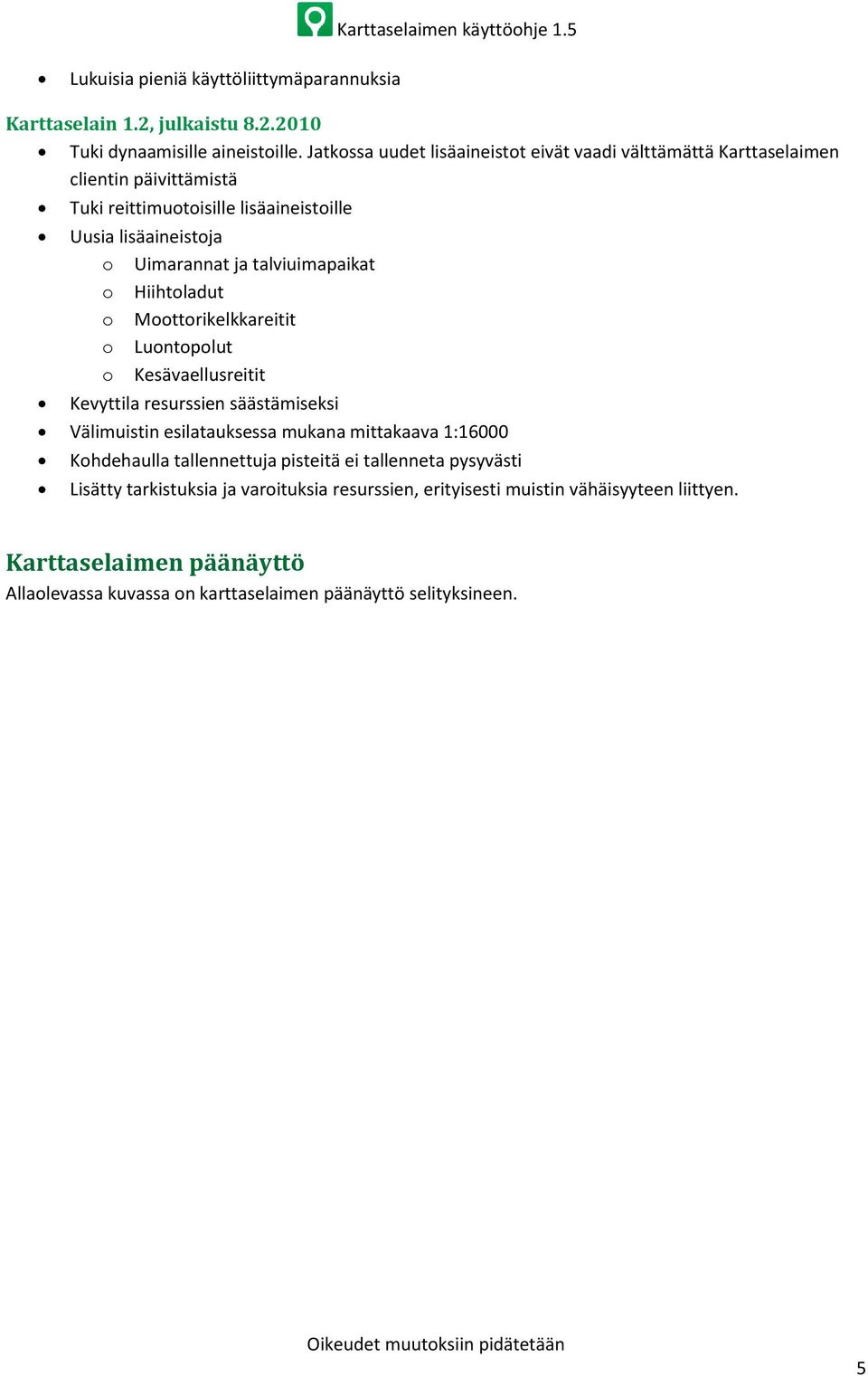

5 Lukuisia pieniä käyttöliittymäparannuksia Karttaselain 1.2, julkaistu Tuki dynaamisille aineistoille. Jatkossa uudet lisäaineistot eivät vaadi välttämättä Karttaselaimen clientin päivittämistä Tuki reittimuotoisille lisäaineistoille Uusia lisäaineistoja o Uimarannat ja talviuimapaikat o Hiihtoladut o Moottorikelkkareitit o Luontopolut o Kesävaellusreitit Kevyttila resurssien säästämiseksi Välimuistin esilatauksessa mukana mittakaava 1:16000 Kohdehaulla tallennettuja pisteitä ei tallenneta pysyvästi Lisätty tarkistuksia ja varoituksia resurssien, erityisesti muistin vähäisyyteen liittyen. Karttaselaimen päänäyttö Allaolevassa kuvassa on karttaselaimen päänäyttö selityksineen. 5

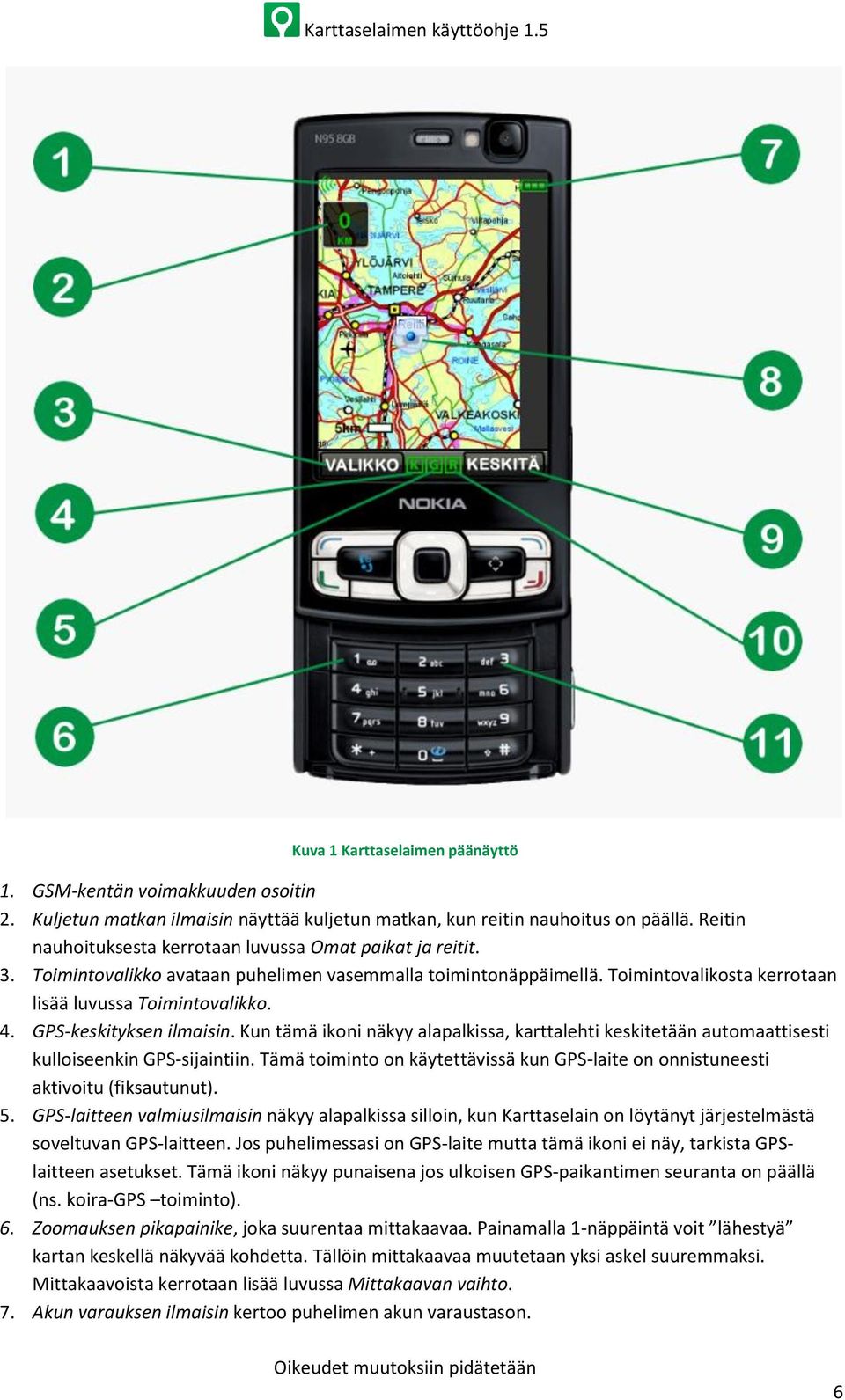

6 Kuva 1 Karttaselaimen päänäyttö 1. GSM-kentän voimakkuuden osoitin 2. Kuljetun matkan ilmaisin näyttää kuljetun matkan, kun reitin nauhoitus on päällä. Reitin nauhoituksesta kerrotaan luvussa Omat paikat ja reitit. 3. Toimintovalikko avataan puhelimen vasemmalla toimintonäppäimellä. Toimintovalikosta kerrotaan lisää luvussa Toimintovalikko. 4. GPS-keskityksen ilmaisin. Kun tämä ikoni näkyy alapalkissa, karttalehti keskitetään automaattisesti kulloiseenkin GPS-sijaintiin. Tämä toiminto on käytettävissä kun GPS-laite on onnistuneesti aktivoitu (fiksautunut). 5. GPS-laitteen valmiusilmaisin näkyy alapalkissa silloin, kun Karttaselain on löytänyt järjestelmästä soveltuvan GPS-laitteen. Jos puhelimessasi on GPS-laite mutta tämä ikoni ei näy, tarkista GPSlaitteen asetukset. Tämä ikoni näkyy punaisena jos ulkoisen GPS-paikantimen seuranta on päällä (ns. koira-gps toiminto). 6. Zoomauksen pikapainike, joka suurentaa mittakaavaa. Painamalla 1-näppäintä voit lähestyä kartan keskellä näkyvää kohdetta. Tällöin mittakaavaa muutetaan yksi askel suuremmaksi. Mittakaavoista kerrotaan lisää luvussa Mittakaavan vaihto. 7. Akun varauksen ilmaisin kertoo puhelimen akun varaustason. 6

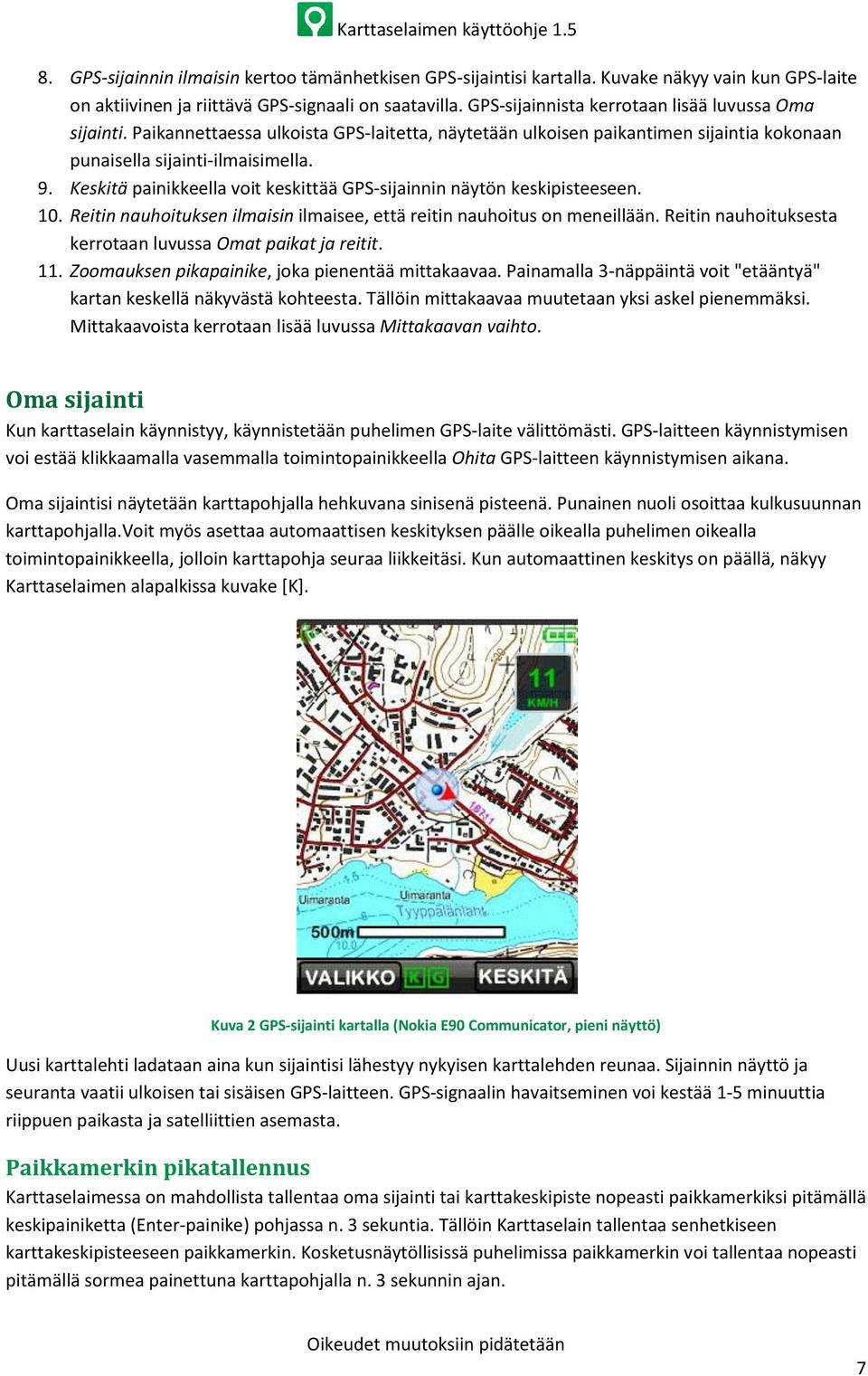

7 8. GPS-sijainnin ilmaisin kertoo tämänhetkisen GPS-sijaintisi kartalla. Kuvake näkyy vain kun GPS-laite on aktiivinen ja riittävä GPS-signaali on saatavilla. GPS-sijainnista kerrotaan lisää luvussa Oma sijainti. Paikannettaessa ulkoista GPS-laitetta, näytetään ulkoisen paikantimen sijaintia kokonaan punaisella sijainti-ilmaisimella. 9. Keskitä painikkeella voit keskittää GPS-sijainnin näytön keskipisteeseen. 10. Reitin nauhoituksen ilmaisin ilmaisee, että reitin nauhoitus on meneillään. Reitin nauhoituksesta kerrotaan luvussa Omat paikat ja reitit. 11. Zoomauksen pikapainike, joka pienentää mittakaavaa. Painamalla 3-näppäintä voit "etääntyä" kartan keskellä näkyvästä kohteesta. Tällöin mittakaavaa muutetaan yksi askel pienemmäksi. Mittakaavoista kerrotaan lisää luvussa Mittakaavan vaihto. Oma sijainti Kun karttaselain käynnistyy, käynnistetään puhelimen GPS-laite välittömästi. GPS-laitteen käynnistymisen voi estää klikkaamalla vasemmalla toimintopainikkeella Ohita GPS-laitteen käynnistymisen aikana. Oma sijaintisi näytetään karttapohjalla hehkuvana sinisenä pisteenä. Punainen nuoli osoittaa kulkusuunnan karttapohjalla.voit myös asettaa automaattisen keskityksen päälle oikealla puhelimen oikealla toimintopainikkeella, jolloin karttapohja seuraa liikkeitäsi. Kun automaattinen keskitys on päällä, näkyy Karttaselaimen alapalkissa kuvake [K]. Kuva 2 GPS-sijainti kartalla (Nokia E90 Communicator, pieni näyttö) Uusi karttalehti ladataan aina kun sijaintisi lähestyy nykyisen karttalehden reunaa. Sijainnin näyttö ja seuranta vaatii ulkoisen tai sisäisen GPS-laitteen. GPS-signaalin havaitseminen voi kestää 1-5 minuuttia riippuen paikasta ja satelliittien asemasta. Paikkamerkin pikatallennus Karttaselaimessa on mahdollista tallentaa oma sijainti tai karttakeskipiste nopeasti paikkamerkiksi pitämällä keskipainiketta (Enter-painike) pohjassa n. 3 sekuntia. Tällöin Karttaselain tallentaa senhetkiseen karttakeskipisteeseen paikkamerkin. Kosketusnäytöllisissä puhelimissa paikkamerkin voi tallentaa nopeasti pitämällä sormea painettuna karttapohjalla n. 3 sekunnin ajan. 7

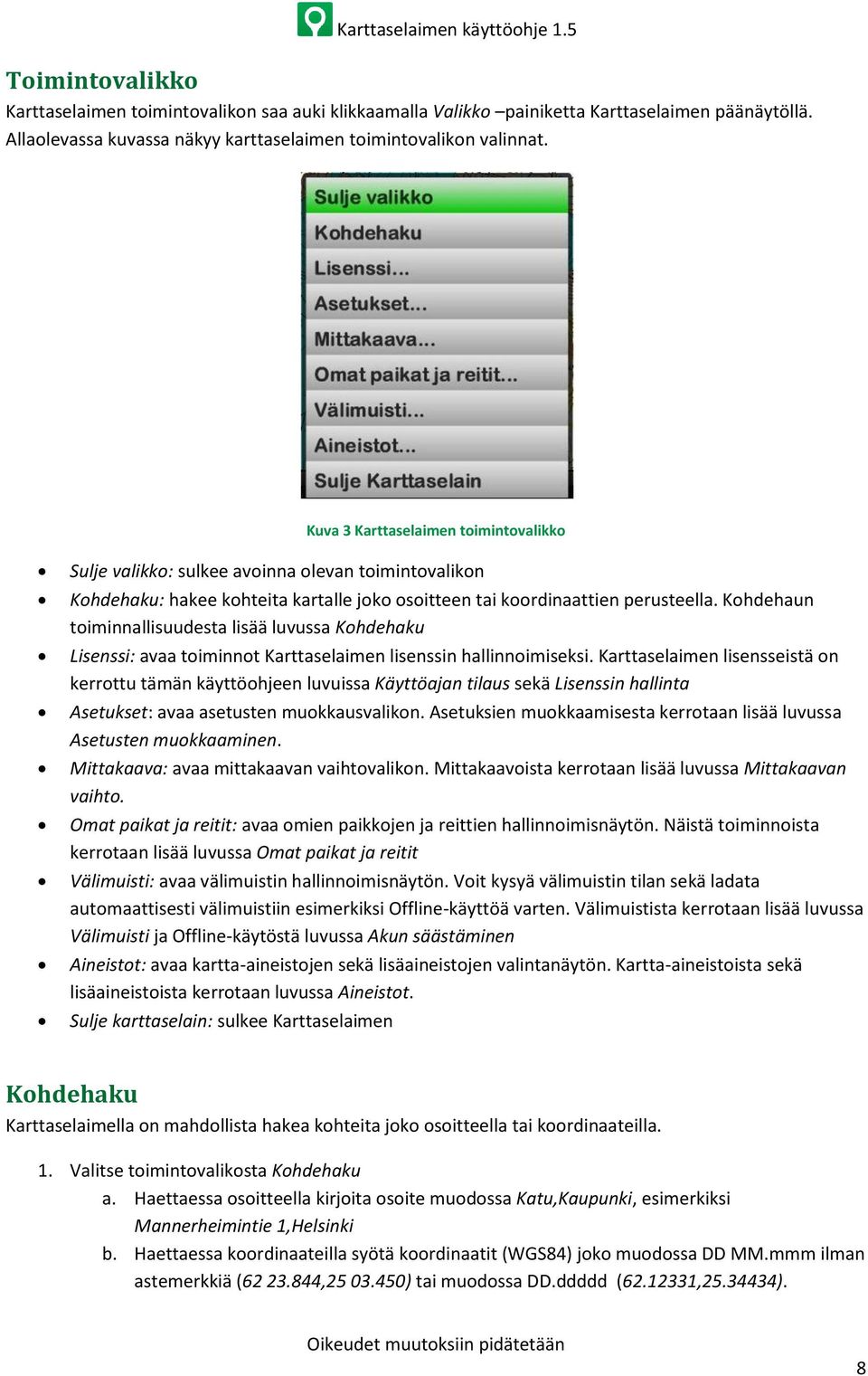

8 Toimintovalikko Karttaselaimen toimintovalikon saa auki klikkaamalla Valikko painiketta Karttaselaimen päänäytöllä. Allaolevassa kuvassa näkyy karttaselaimen toimintovalikon valinnat. Kuva 3 Karttaselaimen toimintovalikko Sulje valikko: sulkee avoinna olevan toimintovalikon Kohdehaku: hakee kohteita kartalle joko osoitteen tai koordinaattien perusteella. Kohdehaun toiminnallisuudesta lisää luvussa Kohdehaku Lisenssi: avaa toiminnot Karttaselaimen lisenssin hallinnoimiseksi. Karttaselaimen lisensseistä on kerrottu tämän käyttöohjeen luvuissa Käyttöajan tilaus sekä Lisenssin hallinta Asetukset: avaa asetusten muokkausvalikon. Asetuksien muokkaamisesta kerrotaan lisää luvussa Asetusten muokkaaminen. Mittakaava: avaa mittakaavan vaihtovalikon. Mittakaavoista kerrotaan lisää luvussa Mittakaavan vaihto. Omat paikat ja reitit: avaa omien paikkojen ja reittien hallinnoimisnäytön. Näistä toiminnoista kerrotaan lisää luvussa Omat paikat ja reitit Välimuisti: avaa välimuistin hallinnoimisnäytön. Voit kysyä välimuistin tilan sekä ladata automaattisesti välimuistiin esimerkiksi Offline-käyttöä varten. Välimuistista kerrotaan lisää luvussa Välimuisti ja Offline-käytöstä luvussa Akun säästäminen Aineistot: avaa kartta-aineistojen sekä lisäaineistojen valintanäytön. Kartta-aineistoista sekä lisäaineistoista kerrotaan luvussa Aineistot. Sulje karttaselain: sulkee Karttaselaimen Kohdehaku Karttaselaimella on mahdollista hakea kohteita joko osoitteella tai koordinaateilla. 1. Valitse toimintovalikosta Kohdehaku a. Haettaessa osoitteella kirjoita osoite muodossa Katu,Kaupunki, esimerkiksi Mannerheimintie 1,Helsinki b. Haettaessa koordinaateilla syötä koordinaatit (WGS84) joko muodossa DD MM.mmm ilman astemerkkiä ( , ) tai muodossa DD.ddddd ( , ). 8

9 Kohdehaussa voit myös hakea YKJ-koordinaateilla antamalla koordinaatit muodossa Lat,Lon ( , ). Huomaa, että koordinaattihaussa ei saa syöttää välilyöntiä pohjois- ja itäkoordinaattilukujen väliin. Kirjoitusasun on oltava täsmälleen yllämainittujen esimerkkien kaltainen. 2. Onnistuneen kohdehaun jälkeen Karttaselaimen näkymä keskitetään haettuun kohteeseen sekä haettu kohde tallennetaan omiin reittipisteisiin. Omista reittipisteistä kerrotaan lisää luvussa Omat paikat ja reitit. Kuva 4 Kohdehaulla haettu kohde Karttaselaimen näytöllä (Nokia E90 Communicator, iso näyttö) Lisenssin hallinta Lisenssi-valikosta löytyy toiminnot maksullisen version lisenssin tilan tarkistamiseen, aktivointikoodin syöttämiseen sekä käyttöajan ostamiseen. Käyttöajan ostaminen Lisenssi-valikon kautta avaa S60 3rd Edition puhelimissa valmiiksi täytetyn tekstiviestin joko 2:n tai 12:n kuukauden käyttöajan ostamiseksi. Tällöin tekstiviestin lähetys tulee vahvistaa käyttäjän toimesta ja vastaustekstiviestinä saapuva aktivointikoodi tulee syöttää Karttaselaimen Syötä aktivointikoodi toiminnolla. S60 5th Edition puhelimissa aktivointi tapahtuu automaattisesti kun Osta-painiketta klikataan. Tällöin käyttäjän ei tarvitse itse syöttää aktivointikoodia. 9

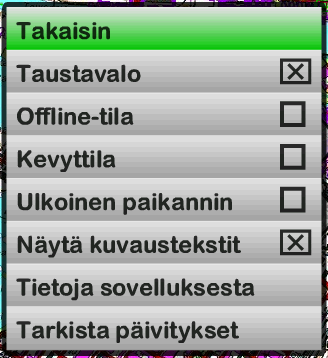

10 Kuva 5 Lisenssi-valikko S60 3rd Edition (vas) ja S60 5th Edition (oik) puhelimissa Lue käyttöaikavaihtoehdoista lisää kappaleesta Käyttöajan tilaus. Asetusten muokkaaminen Asetukset-valikosta voit vaihtaa pakottaa taustavalon päälle, vaihtaa Karttaselaimen Offline- tai kevyttilaan sekä katsoa tietoja Karttaselaimesta. Voit myös tarkistaa, onko Karttaselaimesta olemassa uudempi asennettava versio Tarkista päivitykset toiminnolla. Offline-tilasta kerrotaan lisää kappaleessa Akun säästäminen. Näytä kuvaustekstit valinnalla voit halutessasi piilottaa paikkatieto- ja reittiaineistojen yhteydessä kartalla näytettävät kuvaustekstit. Ulkoinen paikannin toiminto kytkee päälle ulkoisen GPS-paikantimen seurannan. Tämän toiminnon käytöstä on lisää tietoa kappaleessa Ulkoinen paikannin. Karttaselaimen kevyttila on vanhempiin puhelimiin tarkoitettu tila, jossa Karttaselaimen muistinkäyttö on pienempi karkeamman näyttögrafiikan ansiosta. Lue kevyttilasta lisää kappaleesta Kevyttila. Kuva 6 Asetukset-valikko 10

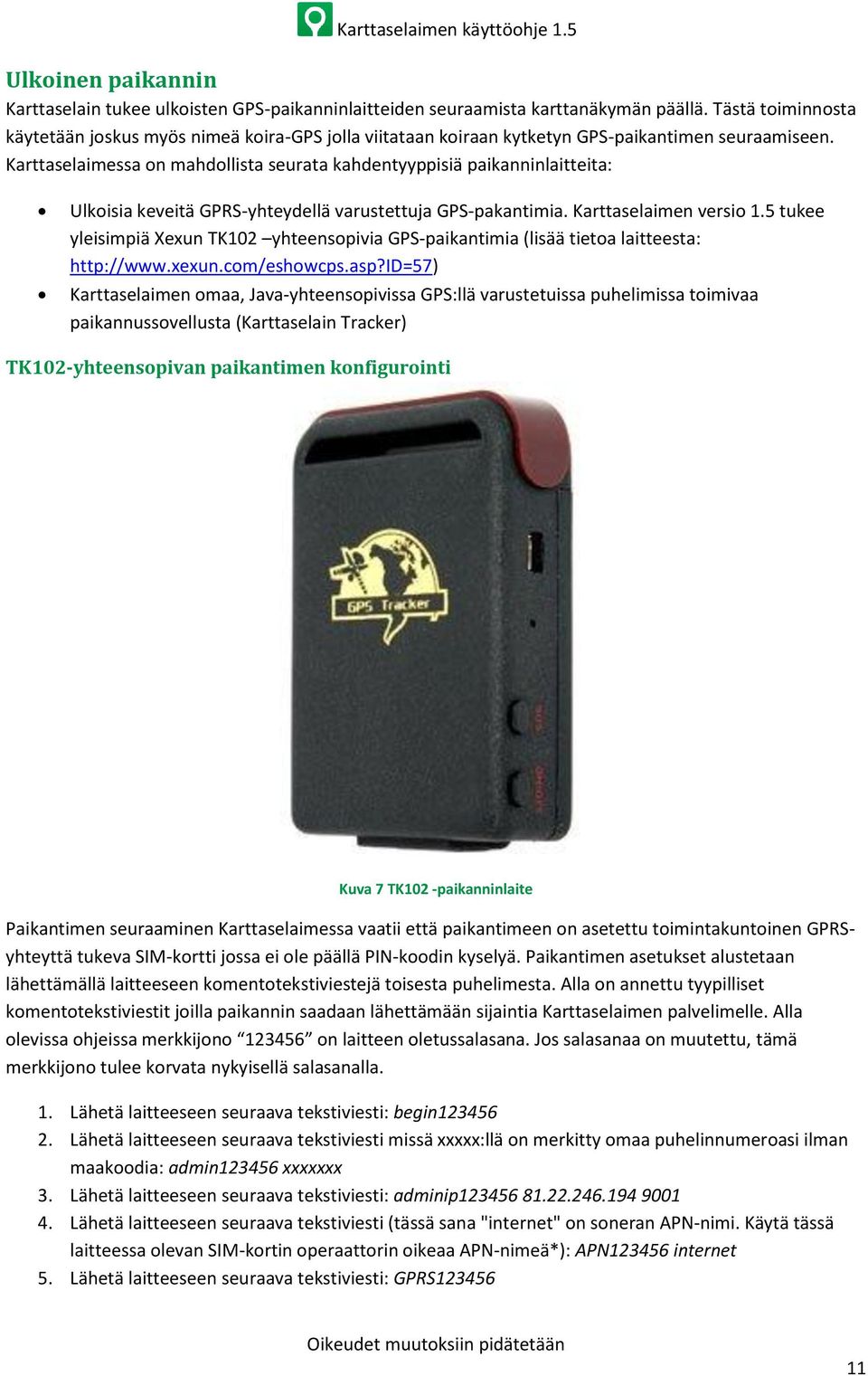

11 Ulkoinen paikannin Karttaselain tukee ulkoisten GPS-paikanninlaitteiden seuraamista karttanäkymän päällä. Tästä toiminnosta käytetään joskus myös nimeä koira-gps jolla viitataan koiraan kytketyn GPS-paikantimen seuraamiseen. Karttaselaimessa on mahdollista seurata kahdentyyppisiä paikanninlaitteita: Ulkoisia keveitä GPRS-yhteydellä varustettuja GPS-pakantimia. Karttaselaimen versio 1.5 tukee yleisimpiä Xexun TK102 yhteensopivia GPS-paikantimia (lisää tietoa laitteesta: Karttaselaimen omaa, Java-yhteensopivissa GPS:llä varustetuissa puhelimissa toimivaa paikannussovellusta (Karttaselain Tracker) TK102-yhteensopivan paikantimen konfigurointi Kuva 7 TK102 -paikanninlaite Paikantimen seuraaminen Karttaselaimessa vaatii että paikantimeen on asetettu toimintakuntoinen GPRSyhteyttä tukeva SIM-kortti jossa ei ole päällä PIN-koodin kyselyä. Paikantimen asetukset alustetaan lähettämällä laitteeseen komentotekstiviestejä toisesta puhelimesta. Alla on annettu tyypilliset komentotekstiviestit joilla paikannin saadaan lähettämään sijaintia Karttaselaimen palvelimelle. Alla olevissa ohjeissa merkkijono on laitteen oletussalasana. Jos salasanaa on muutettu, tämä merkkijono tulee korvata nykyisellä salasanalla. 1. Lähetä laitteeseen seuraava tekstiviesti: begin Lähetä laitteeseen seuraava tekstiviesti missä xxxxx:llä on merkitty omaa puhelinnumeroasi ilman maakoodia: admin xxxxxxx 3. Lähetä laitteeseen seuraava tekstiviesti: adminip Lähetä laitteeseen seuraava tekstiviesti (tässä sana "internet" on soneran APN-nimi. Käytä tässä laitteessa olevan SIM-kortin operaattorin oikeaa APN-nimeä*): APN internet 5. Lähetä laitteeseen seuraava tekstiviesti: GPRS

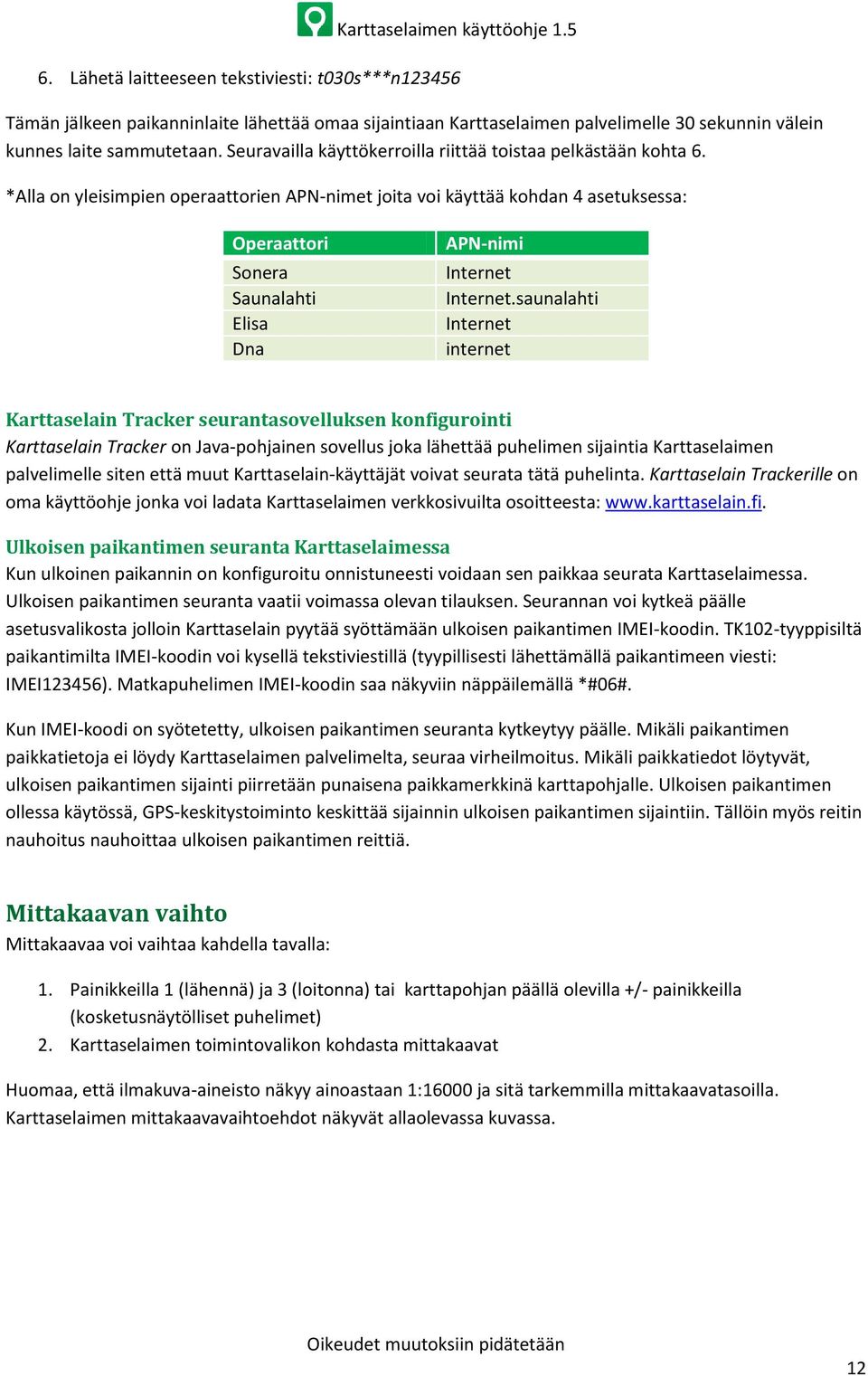

12 6. Lähetä laitteeseen tekstiviesti: t030s***n Tämän jälkeen paikanninlaite lähettää omaa sijaintiaan Karttaselaimen palvelimelle 30 sekunnin välein kunnes laite sammutetaan. Seuravailla käyttökerroilla riittää toistaa pelkästään kohta 6. *Alla on yleisimpien operaattorien APN-nimet joita voi käyttää kohdan 4 asetuksessa: Operaattori Sonera Saunalahti Elisa Dna APN-nimi Internet Internet.saunalahti Internet internet Karttaselain Tracker seurantasovelluksen konfigurointi Karttaselain Tracker on Java-pohjainen sovellus joka lähettää puhelimen sijaintia Karttaselaimen palvelimelle siten että muut Karttaselain-käyttäjät voivat seurata tätä puhelinta. Karttaselain Trackerille on oma käyttöohje jonka voi ladata Karttaselaimen verkkosivuilta osoitteesta: Ulkoisen paikantimen seuranta Karttaselaimessa Kun ulkoinen paikannin on konfiguroitu onnistuneesti voidaan sen paikkaa seurata Karttaselaimessa. Ulkoisen paikantimen seuranta vaatii voimassa olevan tilauksen. Seurannan voi kytkeä päälle asetusvalikosta jolloin Karttaselain pyytää syöttämään ulkoisen paikantimen IMEI-koodin. TK102-tyyppisiltä paikantimilta IMEI-koodin voi kysellä tekstiviestillä (tyypillisesti lähettämällä paikantimeen viesti: IMEI123456). Matkapuhelimen IMEI-koodin saa näkyviin näppäilemällä *#06#. Kun IMEI-koodi on syötetetty, ulkoisen paikantimen seuranta kytkeytyy päälle. Mikäli paikantimen paikkatietoja ei löydy Karttaselaimen palvelimelta, seuraa virheilmoitus. Mikäli paikkatiedot löytyvät, ulkoisen paikantimen sijainti piirretään punaisena paikkamerkkinä karttapohjalle. Ulkoisen paikantimen ollessa käytössä, GPS-keskitystoiminto keskittää sijainnin ulkoisen paikantimen sijaintiin. Tällöin myös reitin nauhoitus nauhoittaa ulkoisen paikantimen reittiä. Mittakaavan vaihto Mittakaavaa voi vaihtaa kahdella tavalla: 1. Painikkeilla 1 (lähennä) ja 3 (loitonna) tai karttapohjan päällä olevilla +/- painikkeilla (kosketusnäytölliset puhelimet) 2. Karttaselaimen toimintovalikon kohdasta mittakaavat Huomaa, että ilmakuva-aineisto näkyy ainoastaan 1:16000 ja sitä tarkemmilla mittakaavatasoilla. Karttaselaimen mittakaavavaihtoehdot näkyvät allaolevassa kuvassa. 12

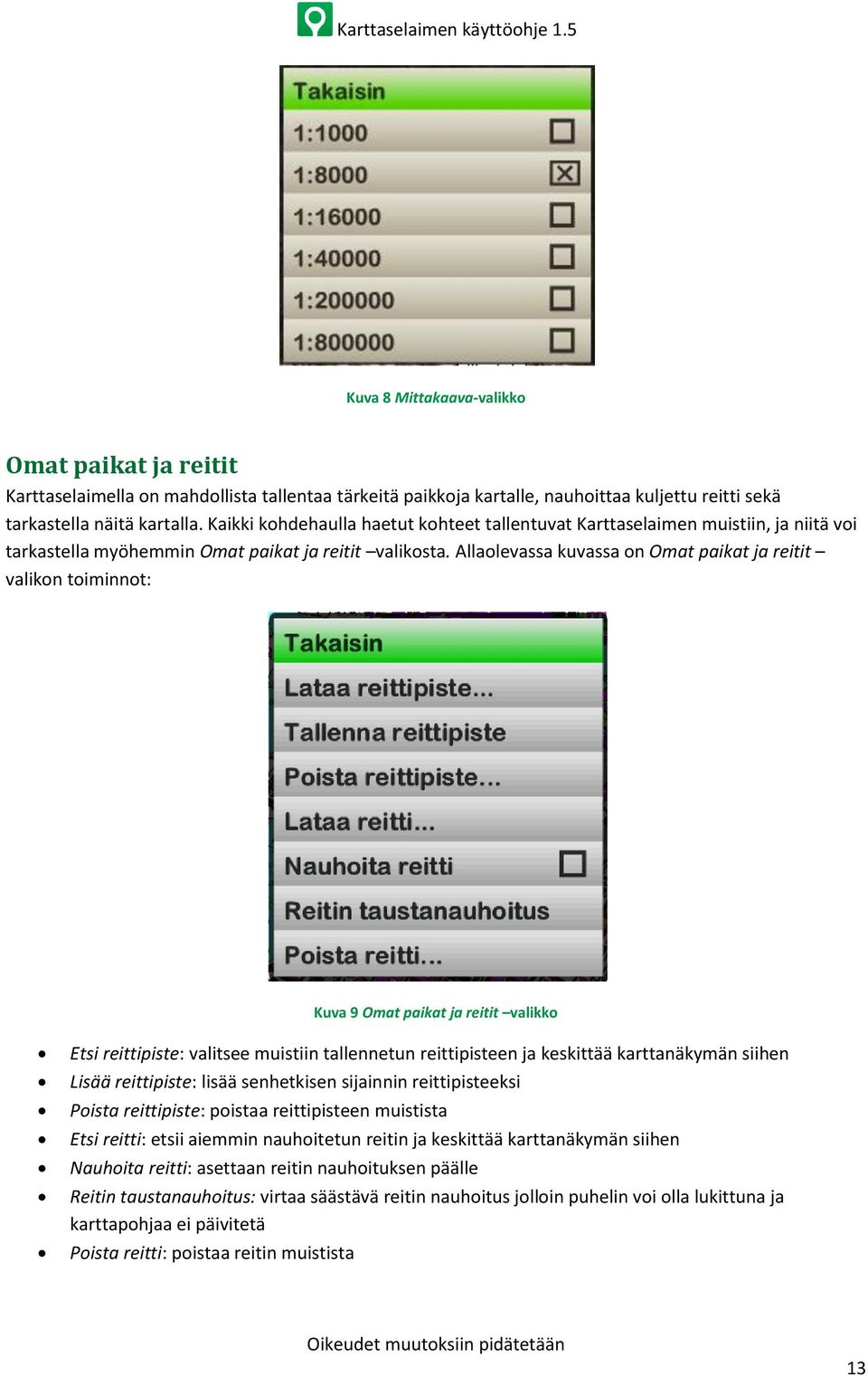

13 Kuva 8 Mittakaava-valikko Omat paikat ja reitit Karttaselaimella on mahdollista tallentaa tärkeitä paikkoja kartalle, nauhoittaa kuljettu reitti sekä tarkastella näitä kartalla. Kaikki kohdehaulla haetut kohteet tallentuvat Karttaselaimen muistiin, ja niitä voi tarkastella myöhemmin Omat paikat ja reitit valikosta. Allaolevassa kuvassa on Omat paikat ja reitit valikon toiminnot: Kuva 9 Omat paikat ja reitit valikko Etsi reittipiste: valitsee muistiin tallennetun reittipisteen ja keskittää karttanäkymän siihen Lisää reittipiste: lisää senhetkisen sijainnin reittipisteeksi Poista reittipiste: poistaa reittipisteen muistista Etsi reitti: etsii aiemmin nauhoitetun reitin ja keskittää karttanäkymän siihen Nauhoita reitti: asettaan reitin nauhoituksen päälle Reitin taustanauhoitus: virtaa säästävä reitin nauhoitus jolloin puhelin voi olla lukittuna ja karttapohjaa ei päivitetä Poista reitti: poistaa reitin muistista 13

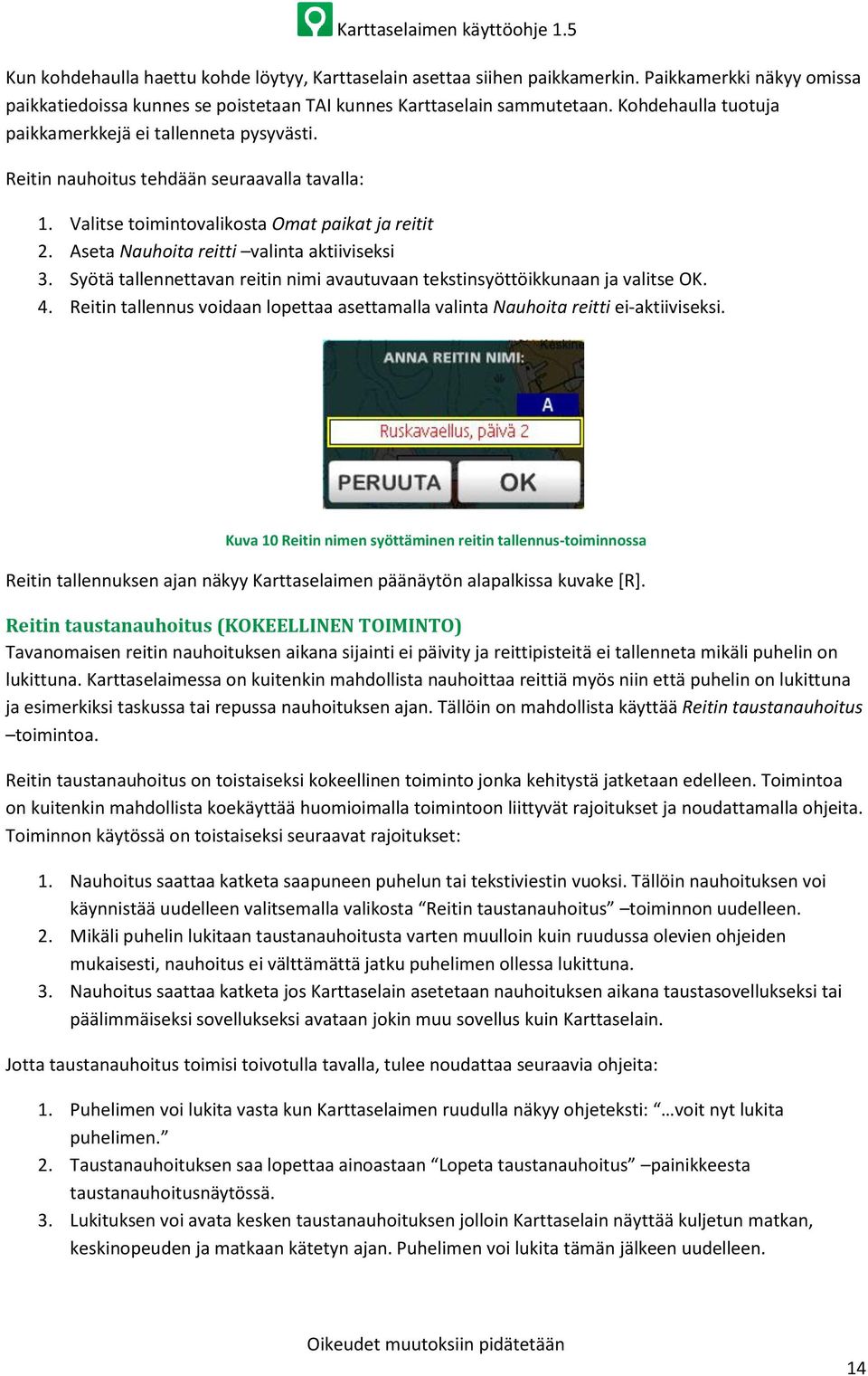

14 Kun kohdehaulla haettu kohde löytyy, Karttaselain asettaa siihen paikkamerkin. Paikkamerkki näkyy omissa paikkatiedoissa kunnes se poistetaan TAI kunnes Karttaselain sammutetaan. Kohdehaulla tuotuja paikkamerkkejä ei tallenneta pysyvästi. Reitin nauhoitus tehdään seuraavalla tavalla: 1. Valitse toimintovalikosta Omat paikat ja reitit 2. Aseta Nauhoita reitti valinta aktiiviseksi 3. Syötä tallennettavan reitin nimi avautuvaan tekstinsyöttöikkunaan ja valitse OK. 4. Reitin tallennus voidaan lopettaa asettamalla valinta Nauhoita reitti ei-aktiiviseksi. Kuva 10 Reitin nimen syöttäminen reitin tallennus-toiminnossa Reitin tallennuksen ajan näkyy Karttaselaimen päänäytön alapalkissa kuvake [R]. Reitin taustanauhoitus (KOKEELLINEN TOIMINTO) Tavanomaisen reitin nauhoituksen aikana sijainti ei päivity ja reittipisteitä ei tallenneta mikäli puhelin on lukittuna. Karttaselaimessa on kuitenkin mahdollista nauhoittaa reittiä myös niin että puhelin on lukittuna ja esimerkiksi taskussa tai repussa nauhoituksen ajan. Tällöin on mahdollista käyttää Reitin taustanauhoitus toimintoa. Reitin taustanauhoitus on toistaiseksi kokeellinen toiminto jonka kehitystä jatketaan edelleen. Toimintoa on kuitenkin mahdollista koekäyttää huomioimalla toimintoon liittyvät rajoitukset ja noudattamalla ohjeita. Toiminnon käytössä on toistaiseksi seuraavat rajoitukset: 1. Nauhoitus saattaa katketa saapuneen puhelun tai tekstiviestin vuoksi. Tällöin nauhoituksen voi käynnistää uudelleen valitsemalla valikosta Reitin taustanauhoitus toiminnon uudelleen. 2. Mikäli puhelin lukitaan taustanauhoitusta varten muulloin kuin ruudussa olevien ohjeiden mukaisesti, nauhoitus ei välttämättä jatku puhelimen ollessa lukittuna. 3. Nauhoitus saattaa katketa jos Karttaselain asetetaan nauhoituksen aikana taustasovellukseksi tai päälimmäiseksi sovellukseksi avataan jokin muu sovellus kuin Karttaselain. Jotta taustanauhoitus toimisi toivotulla tavalla, tulee noudattaa seuraavia ohjeita: 1. Puhelimen voi lukita vasta kun Karttaselaimen ruudulla näkyy ohjeteksti: voit nyt lukita puhelimen. 2. Taustanauhoituksen saa lopettaa ainoastaan Lopeta taustanauhoitus painikkeesta taustanauhoitusnäytössä. 3. Lukituksen voi avata kesken taustanauhoituksen jolloin Karttaselain näyttää kuljetun matkan, keskinopeuden ja matkaan kätetyn ajan. Puhelimen voi lukita tämän jälkeen uudelleen. 14

15 Noudattamalla em. ohjeita taustanauhoitus mahdollistaa jopa useiden tuntien mittaisten reittien nauhoittamisen hyvinkin edullisilla laitteilla ja vähäisillä muistiresursseilla. Reitin taustanauhoitus ja puhelimen lukitustilan käyttö takaavat minimaalisen virrankulutuksen nauhoituksen aikana. Reitin taustanauhoitusta voi hyvin käyttää myös Karttaselaimen offline-tilan kanssa. Kuva 11 Reitin taustanauhoitusnäyttö Välimuisti Karttaselaimessa on käytössä sisäinen välimuisti, toisin sanoen jokainen verkon yli ladattu karttalehti tallennetaan puhelimen muistiin tai muistikortille, mikäli sellainen löytyy. Tällöin seuraavilla kerroilla tarkastellessa samaa karttalehteä, se voidaan ladata suoraan puhelimen muistista kuluttamatta Karttaselaimen tilaukseen liittyvää ladattujen karttalehtien määrää. Alla olevassa kuvassa näkyy Välimuistivalikon toiminnot. Kuva 12 Välimuisti-valikon toiminnot Välimuistin tila: näyttää senhetkisen välimuistin tilan Lataa välimuistiin: hakee karttalehdet automaattisesti 15x15 kilometrin alueelta halutussa mittakaavassa (1:8000, 1:16000, 1:40000 tai 1:200000). Tämä toiminto on käyttökelpoinen esimerkiksi valmistauduttaessa käyttämään Karttaselainta Offline-tilassa. Offline-tilasta kerrotaan lisää luvussa Akun säästäminen. Huomaa, että välimuistiin lataaminen kuluttaa karttalehtilatauksien määrää. Poista välimuistista: poistaa karttalehdet välimuistista halutulta säteeltä (15 tai 50 km) 15

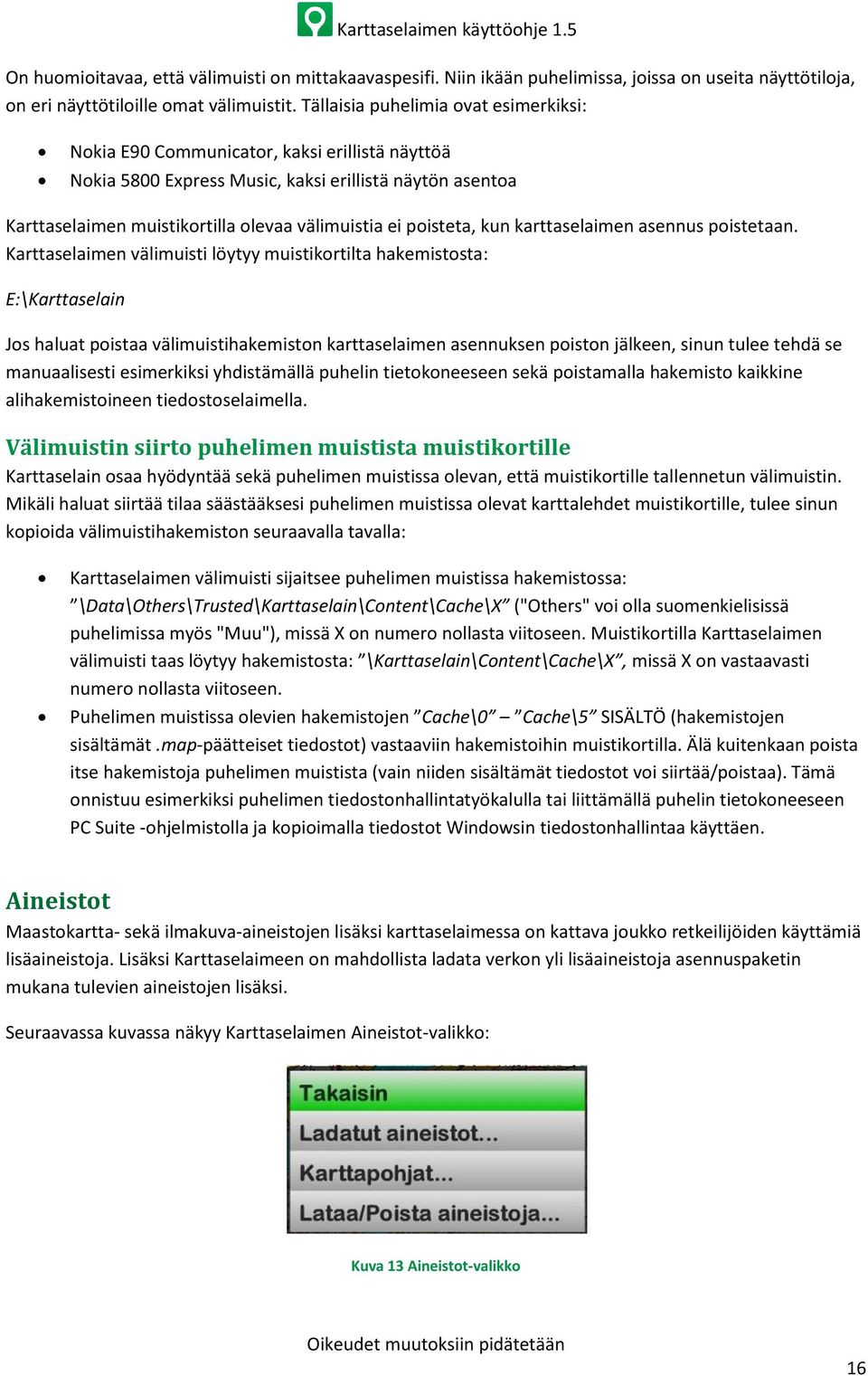

16 On huomioitavaa, että välimuisti on mittakaavaspesifi. Niin ikään puhelimissa, joissa on useita näyttötiloja, on eri näyttötiloille omat välimuistit. Tällaisia puhelimia ovat esimerkiksi: Nokia E90 Communicator, kaksi erillistä näyttöä Nokia 5800 Express Music, kaksi erillistä näytön asentoa Karttaselaimen muistikortilla olevaa välimuistia ei poisteta, kun karttaselaimen asennus poistetaan. Karttaselaimen välimuisti löytyy muistikortilta hakemistosta: E:\Karttaselain Jos haluat poistaa välimuistihakemiston karttaselaimen asennuksen poiston jälkeen, sinun tulee tehdä se manuaalisesti esimerkiksi yhdistämällä puhelin tietokoneeseen sekä poistamalla hakemisto kaikkine alihakemistoineen tiedostoselaimella. Välimuistin siirto puhelimen muistista muistikortille Karttaselain osaa hyödyntää sekä puhelimen muistissa olevan, että muistikortille tallennetun välimuistin. Mikäli haluat siirtää tilaa säästääksesi puhelimen muistissa olevat karttalehdet muistikortille, tulee sinun kopioida välimuistihakemiston seuraavalla tavalla: Karttaselaimen välimuisti sijaitsee puhelimen muistissa hakemistossa: \Data\Others\Trusted\Karttaselain\Content\Cache\X ("Others" voi olla suomenkielisissä puhelimissa myös "Muu"), missä X on numero nollasta viitoseen. Muistikortilla Karttaselaimen välimuisti taas löytyy hakemistosta: \Karttaselain\Content\Cache\X, missä X on vastaavasti numero nollasta viitoseen. Puhelimen muistissa olevien hakemistojen Cache\0 Cache\5 SISÄLTÖ (hakemistojen sisältämät.map-päätteiset tiedostot) vastaaviin hakemistoihin muistikortilla. Älä kuitenkaan poista itse hakemistoja puhelimen muistista (vain niiden sisältämät tiedostot voi siirtää/poistaa). Tämä onnistuu esimerkiksi puhelimen tiedostonhallintatyökalulla tai liittämällä puhelin tietokoneeseen PC Suite -ohjelmistolla ja kopioimalla tiedostot Windowsin tiedostonhallintaa käyttäen. Aineistot Maastokartta- sekä ilmakuva-aineistojen lisäksi karttaselaimessa on kattava joukko retkeilijöiden käyttämiä lisäaineistoja. Lisäksi Karttaselaimeen on mahdollista ladata verkon yli lisäaineistoja asennuspaketin mukana tulevien aineistojen lisäksi. Seuraavassa kuvassa näkyy Karttaselaimen Aineistot-valikko: Kuva 13 Aineistot-valikko 16

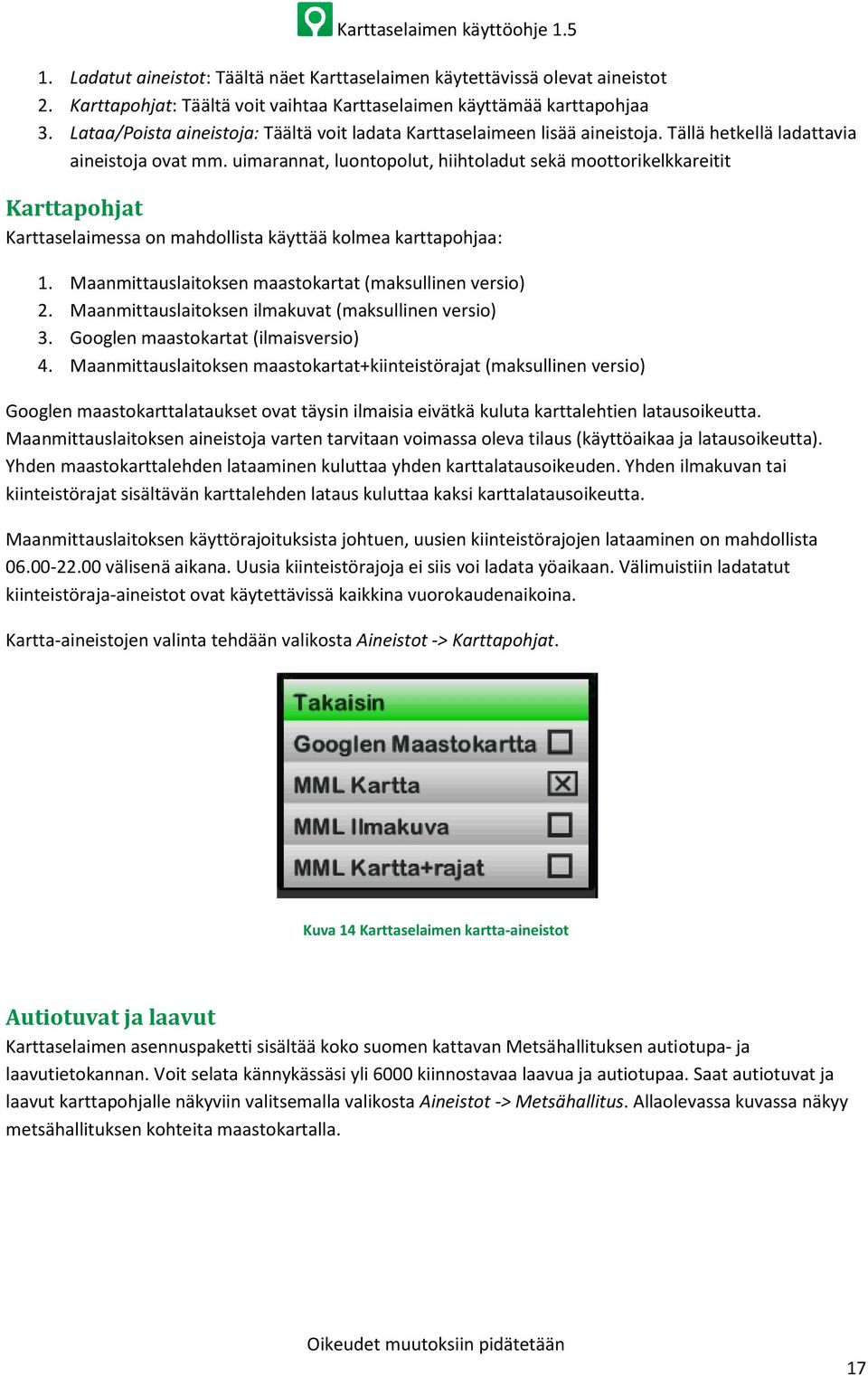

17 1. Ladatut aineistot: Täältä näet Karttaselaimen käytettävissä olevat aineistot 2. Karttapohjat: Täältä voit vaihtaa Karttaselaimen käyttämää karttapohjaa 3. Lataa/Poista aineistoja: Täältä voit ladata Karttaselaimeen lisää aineistoja. Tällä hetkellä ladattavia aineistoja ovat mm. uimarannat, luontopolut, hiihtoladut sekä moottorikelkkareitit Karttapohjat Karttaselaimessa on mahdollista käyttää kolmea karttapohjaa: 1. Maanmittauslaitoksen maastokartat (maksullinen versio) 2. Maanmittauslaitoksen ilmakuvat (maksullinen versio) 3. Googlen maastokartat (ilmaisversio) 4. Maanmittauslaitoksen maastokartat+kiinteistörajat (maksullinen versio) Googlen maastokarttalataukset ovat täysin ilmaisia eivätkä kuluta karttalehtien latausoikeutta. Maanmittauslaitoksen aineistoja varten tarvitaan voimassa oleva tilaus (käyttöaikaa ja latausoikeutta). Yhden maastokarttalehden lataaminen kuluttaa yhden karttalatausoikeuden. Yhden ilmakuvan tai kiinteistörajat sisältävän karttalehden lataus kuluttaa kaksi karttalatausoikeutta. Maanmittauslaitoksen käyttörajoituksista johtuen, uusien kiinteistörajojen lataaminen on mahdollista välisenä aikana. Uusia kiinteistörajoja ei siis voi ladata yöaikaan. Välimuistiin ladatatut kiinteistöraja-aineistot ovat käytettävissä kaikkina vuorokaudenaikoina. Kartta-aineistojen valinta tehdään valikosta Aineistot -> Karttapohjat. Kuva 14 Karttaselaimen kartta-aineistot Autiotuvat ja laavut Karttaselaimen asennuspaketti sisältää koko suomen kattavan Metsähallituksen autiotupa- ja laavutietokannan. Voit selata kännykässäsi yli 6000 kiinnostavaa laavua ja autiotupaa. Saat autiotuvat ja laavut karttapohjalle näkyviin valitsemalla valikosta Aineistot -> Metsähallitus. Allaolevassa kuvassa näkyy metsähallituksen kohteita maastokartalla. 17

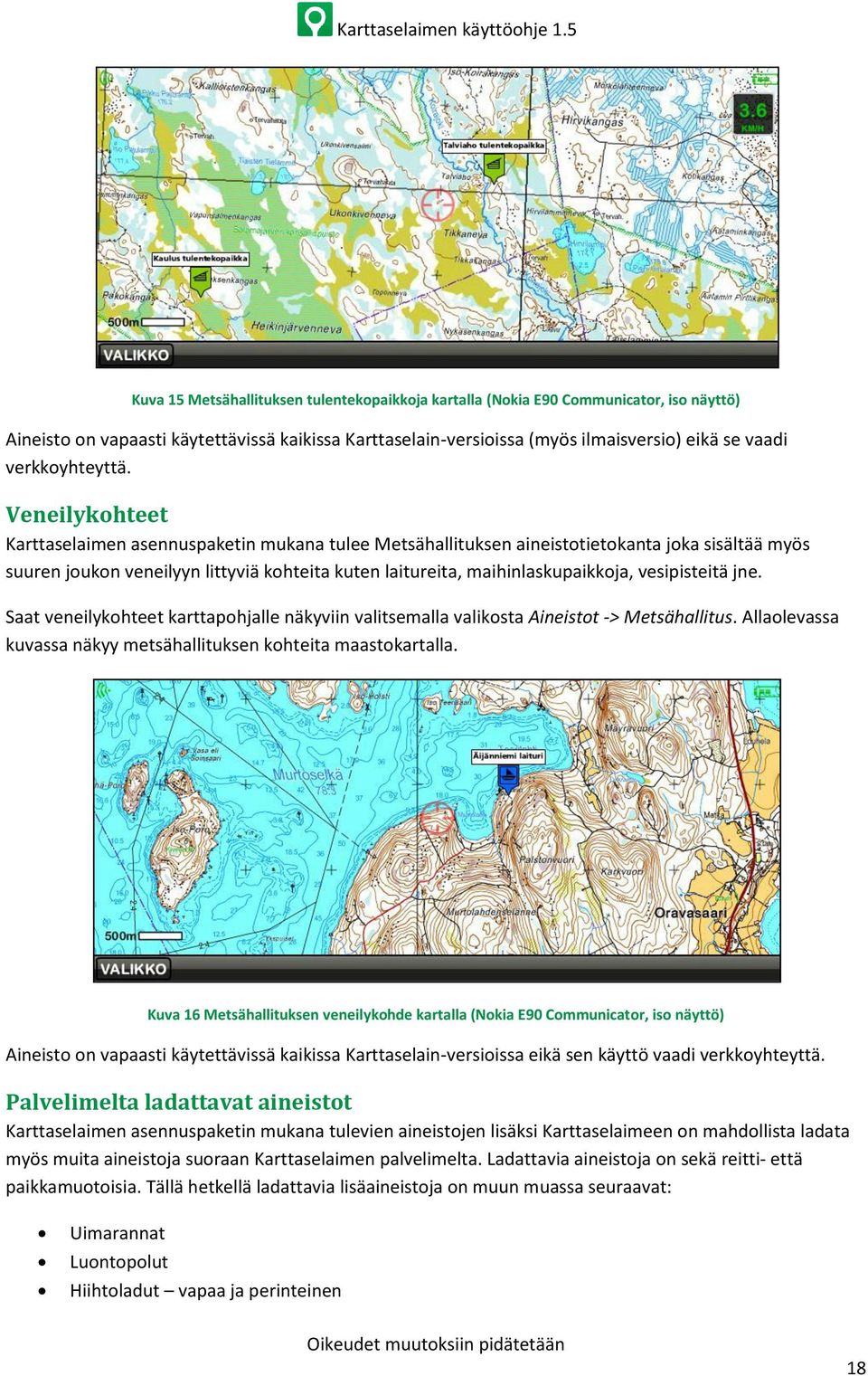

18 Kuva 15 Metsähallituksen tulentekopaikkoja kartalla (Nokia E90 Communicator, iso näyttö) Aineisto on vapaasti käytettävissä kaikissa Karttaselain-versioissa (myös ilmaisversio) eikä se vaadi verkkoyhteyttä. Veneilykohteet Karttaselaimen asennuspaketin mukana tulee Metsähallituksen aineistotietokanta joka sisältää myös suuren joukon veneilyyn littyviä kohteita kuten laitureita, maihinlaskupaikkoja, vesipisteitä jne. Saat veneilykohteet karttapohjalle näkyviin valitsemalla valikosta Aineistot -> Metsähallitus. Allaolevassa kuvassa näkyy metsähallituksen kohteita maastokartalla. Kuva 16 Metsähallituksen veneilykohde kartalla (Nokia E90 Communicator, iso näyttö) Aineisto on vapaasti käytettävissä kaikissa Karttaselain-versioissa eikä sen käyttö vaadi verkkoyhteyttä. Palvelimelta ladattavat aineistot Karttaselaimen asennuspaketin mukana tulevien aineistojen lisäksi Karttaselaimeen on mahdollista ladata myös muita aineistoja suoraan Karttaselaimen palvelimelta. Ladattavia aineistoja on sekä reitti- että paikkamuotoisia. Tällä hetkellä ladattavia lisäaineistoja on muun muassa seuraavat: Uimarannat Luontopolut Hiihtoladut vapaa ja perinteinen 18

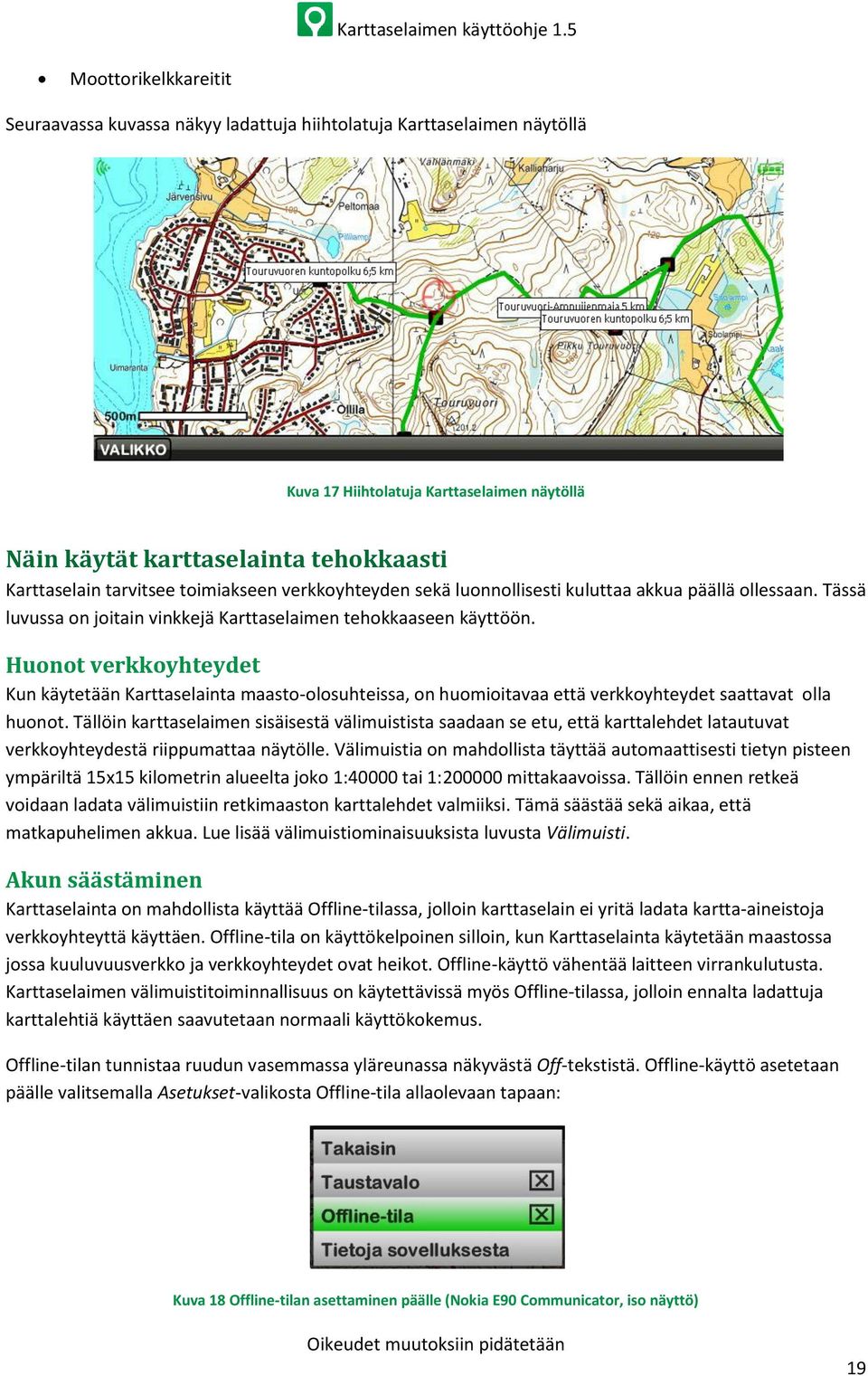

19 Moottorikelkkareitit Seuraavassa kuvassa näkyy ladattuja hiihtolatuja Karttaselaimen näytöllä Kuva 17 Hiihtolatuja Karttaselaimen näytöllä Näin käytät karttaselainta tehokkaasti Karttaselain tarvitsee toimiakseen verkkoyhteyden sekä luonnollisesti kuluttaa akkua päällä ollessaan. Tässä luvussa on joitain vinkkejä Karttaselaimen tehokkaaseen käyttöön. Huonot verkkoyhteydet Kun käytetään Karttaselainta maasto-olosuhteissa, on huomioitavaa että verkkoyhteydet saattavat olla huonot. Tällöin karttaselaimen sisäisestä välimuistista saadaan se etu, että karttalehdet latautuvat verkkoyhteydestä riippumattaa näytölle. Välimuistia on mahdollista täyttää automaattisesti tietyn pisteen ympäriltä 15x15 kilometrin alueelta joko 1:40000 tai 1: mittakaavoissa. Tällöin ennen retkeä voidaan ladata välimuistiin retkimaaston karttalehdet valmiiksi. Tämä säästää sekä aikaa, että matkapuhelimen akkua. Lue lisää välimuistiominaisuuksista luvusta Välimuisti. Akun säästäminen Karttaselainta on mahdollista käyttää Offline-tilassa, jolloin karttaselain ei yritä ladata kartta-aineistoja verkkoyhteyttä käyttäen. Offline-tila on käyttökelpoinen silloin, kun Karttaselainta käytetään maastossa jossa kuuluvuusverkko ja verkkoyhteydet ovat heikot. Offline-käyttö vähentää laitteen virrankulutusta. Karttaselaimen välimuistitoiminnallisuus on käytettävissä myös Offline-tilassa, jolloin ennalta ladattuja karttalehtiä käyttäen saavutetaan normaali käyttökokemus. Offline-tilan tunnistaa ruudun vasemmassa yläreunassa näkyvästä Off-tekstistä. Offline-käyttö asetetaan päälle valitsemalla Asetukset-valikosta Offline-tila allaolevaan tapaan: Kuva 18 Offline-tilan asettaminen päälle (Nokia E90 Communicator, iso näyttö) 19

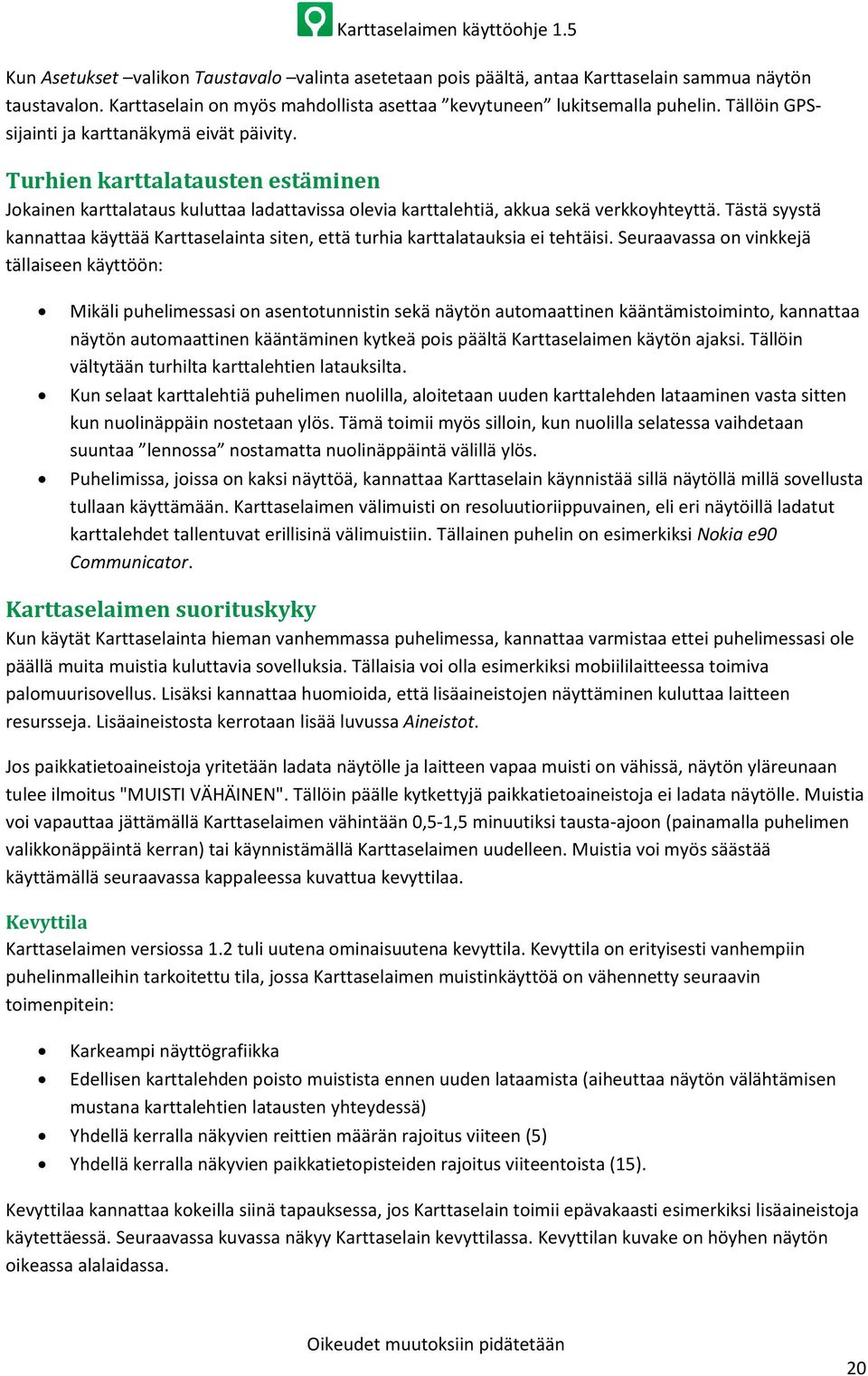

20 Kun Asetukset valikon Taustavalo valinta asetetaan pois päältä, antaa Karttaselain sammua näytön taustavalon. Karttaselain on myös mahdollista asettaa kevytuneen lukitsemalla puhelin. Tällöin GPSsijainti ja karttanäkymä eivät päivity. Turhien karttalatausten estäminen Jokainen karttalataus kuluttaa ladattavissa olevia karttalehtiä, akkua sekä verkkoyhteyttä. Tästä syystä kannattaa käyttää Karttaselainta siten, että turhia karttalatauksia ei tehtäisi. Seuraavassa on vinkkejä tällaiseen käyttöön: Mikäli puhelimessasi on asentotunnistin sekä näytön automaattinen kääntämistoiminto, kannattaa näytön automaattinen kääntäminen kytkeä pois päältä Karttaselaimen käytön ajaksi. Tällöin vältytään turhilta karttalehtien latauksilta. Kun selaat karttalehtiä puhelimen nuolilla, aloitetaan uuden karttalehden lataaminen vasta sitten kun nuolinäppäin nostetaan ylös. Tämä toimii myös silloin, kun nuolilla selatessa vaihdetaan suuntaa lennossa nostamatta nuolinäppäintä välillä ylös. Puhelimissa, joissa on kaksi näyttöä, kannattaa Karttaselain käynnistää sillä näytöllä millä sovellusta tullaan käyttämään. Karttaselaimen välimuisti on resoluutioriippuvainen, eli eri näytöillä ladatut karttalehdet tallentuvat erillisinä välimuistiin. Tällainen puhelin on esimerkiksi Nokia e90 Communicator. Karttaselaimen suorituskyky Kun käytät Karttaselainta hieman vanhemmassa puhelimessa, kannattaa varmistaa ettei puhelimessasi ole päällä muita muistia kuluttavia sovelluksia. Tällaisia voi olla esimerkiksi mobiililaitteessa toimiva palomuurisovellus. Lisäksi kannattaa huomioida, että lisäaineistojen näyttäminen kuluttaa laitteen resursseja. Lisäaineistosta kerrotaan lisää luvussa Aineistot. Jos paikkatietoaineistoja yritetään ladata näytölle ja laitteen vapaa muisti on vähissä, näytön yläreunaan tulee ilmoitus "MUISTI VÄHÄINEN". Tällöin päälle kytkettyjä paikkatietoaineistoja ei ladata näytölle. Muistia voi vapauttaa jättämällä Karttaselaimen vähintään 0,5-1,5 minuutiksi tausta-ajoon (painamalla puhelimen valikkonäppäintä kerran) tai käynnistämällä Karttaselaimen uudelleen. Muistia voi myös säästää käyttämällä seuraavassa kappaleessa kuvattua kevyttilaa. Kevyttila Karttaselaimen versiossa 1.2 tuli uutena ominaisuutena kevyttila. Kevyttila on erityisesti vanhempiin puhelinmalleihin tarkoitettu tila, jossa Karttaselaimen muistinkäyttöä on vähennetty seuraavin toimenpitein: Karkeampi näyttögrafiikka Edellisen karttalehden poisto muistista ennen uuden lataamista (aiheuttaa näytön välähtämisen mustana karttalehtien latausten yhteydessä) Yhdellä kerralla näkyvien reittien määrän rajoitus viiteen (5) Yhdellä kerralla näkyvien paikkatietopisteiden rajoitus viiteentoista (15). Kevyttilaa kannattaa kokeilla siinä tapauksessa, jos Karttaselain toimii epävakaasti esimerkiksi lisäaineistoja käytettäessä. Seuraavassa kuvassa näkyy Karttaselain kevyttilassa. Kevyttilan kuvake on höyhen näytön oikeassa alalaidassa. 20

21 Kuva 19 Kevyttila Välimuistin karttalehtien piilottaminen Galleriasta Tietyillä puhelinmalleilla Karttaselaimen välimuistiin tallennetut karttalehdet saattavat näkyä häiritsevästi puhelimen Galleria-sovelluksessa. Sen voi estää asettamalla Karttaselaimen välimuistihakemisto piilotetuksi sekä puhelimen muistista, että muistikortilta (muistikortti tuki löytyy Karttaselaimen versiosta 1.1 ja sitä uudemmat). Välimuistihakemistot ovat: C:\Data\Others\trusted\Karttaselain\Content (puhelimen muisti) E:\Karttaselain (muistikortti, Karttaselain 1.1. ja sitä uudemmat) Hakemiston voi asettaa piilotetuksi esimerkiksi kytkemällä puhelin usb-kaapelilla tietokoneeseen (massamuistitilassa) ja klikkaamalla tiedostoselaimessa hiiren oikealla Properties sekä valitsemalla Hidden (tai vastaavat suomeksi jos on suomenkielinen Windows). 21
