ACCELBIT OY KÄYTTÖOHJE, KARTTASELAIN IOS-LAITTEILLE

Transkriptio

1 ACCELBIT OY KÄYTTÖOHJE, KARTTASELAIN IOS-LAITTEILLE Käyttöohje, Karttaselain ios-laitteille AccelBit Oy

2 ! Käyttöohje, Karttaselain ios-laitteille, Sisältö Yleisesittely... 4 Tuetut puhelinmallit... 4 Käyttöajan tilaus... 4 Versiohistoria... 5 Karttaselain 3.0.1, Julkaistu maaliskuussa Karttaselain 2.1.0, julkaistu syyskuussa Karttaselain 1.8.0, julkaistu maaliskuussa Karttaselain , julkaistu lokakuussa Karttaselain 1.7.0, julkaistu Karttaselain 1.6.7, julkaistu Karttaselain 1.6.1, julkaistu Karttaselaimen päänäyttö... 6 Oma sijainti... 8 Toimintovalikko... 9 Aineistohaku Oma Karttaselain Tilausten hallinta Asetusten muokkaaminen Mittakaavan vaihto Omat paikat ja reitit Paikkamerkkien hallinta karttapohjalta Suunnistus valittuun kohteeseen Välimuisti Aineistot Karttapohjat Ulkoiset paikantimet TR-151 -yhteensopivan paikantimen konfigurointi TK102-yhteensopivan paikantimen konfigurointi Meitrack -paikantimen konfigurointi Karttaselain Paikannin -lisäsovelluksen konfigurointi Ulkoisen paikantimen seuranta Karttaselaimessa

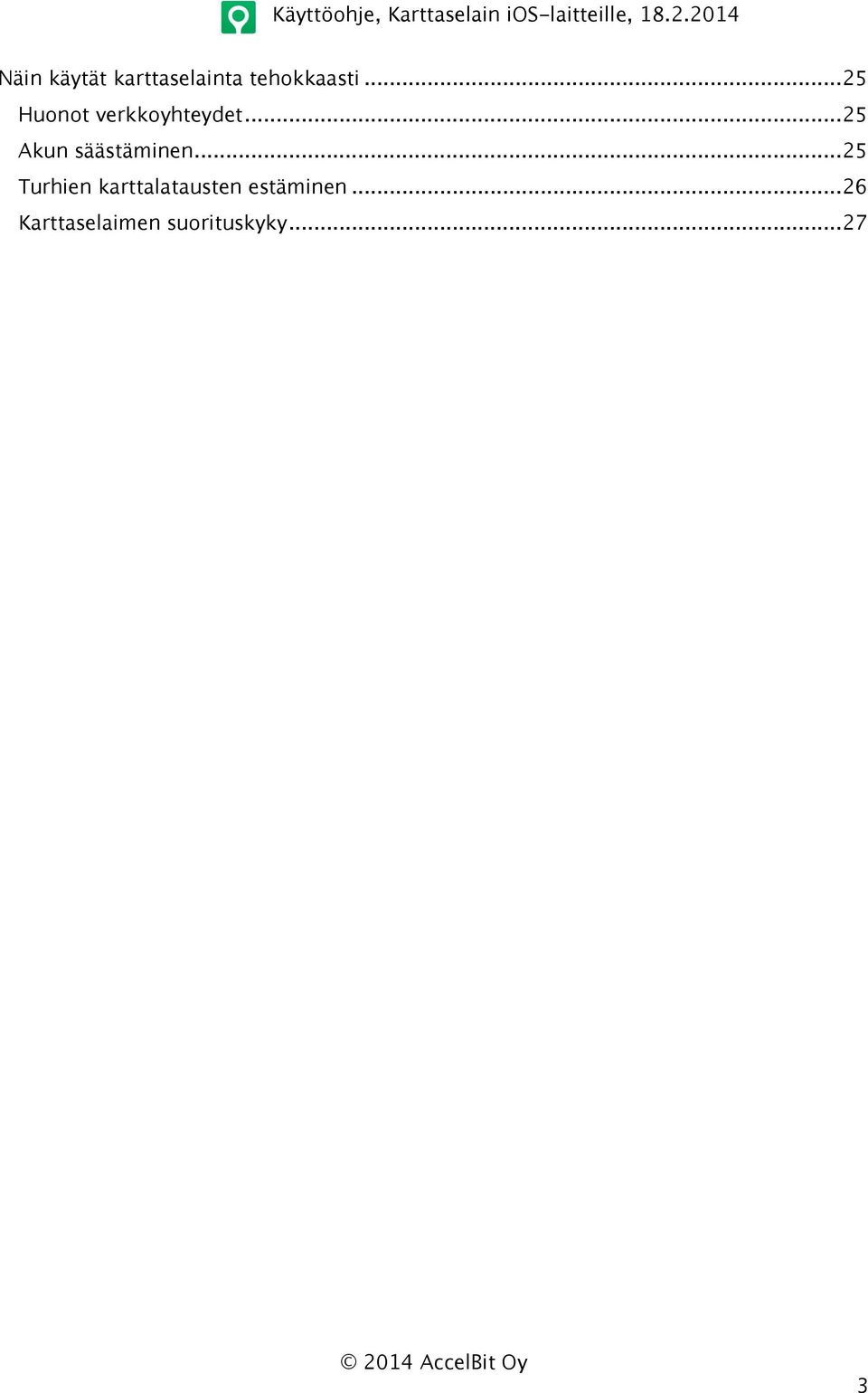

3 Näin käytät karttaselainta tehokkaasti Huonot verkkoyhteydet Akun säästäminen Turhien karttalatausten estäminen Karttaselaimen suorituskyky

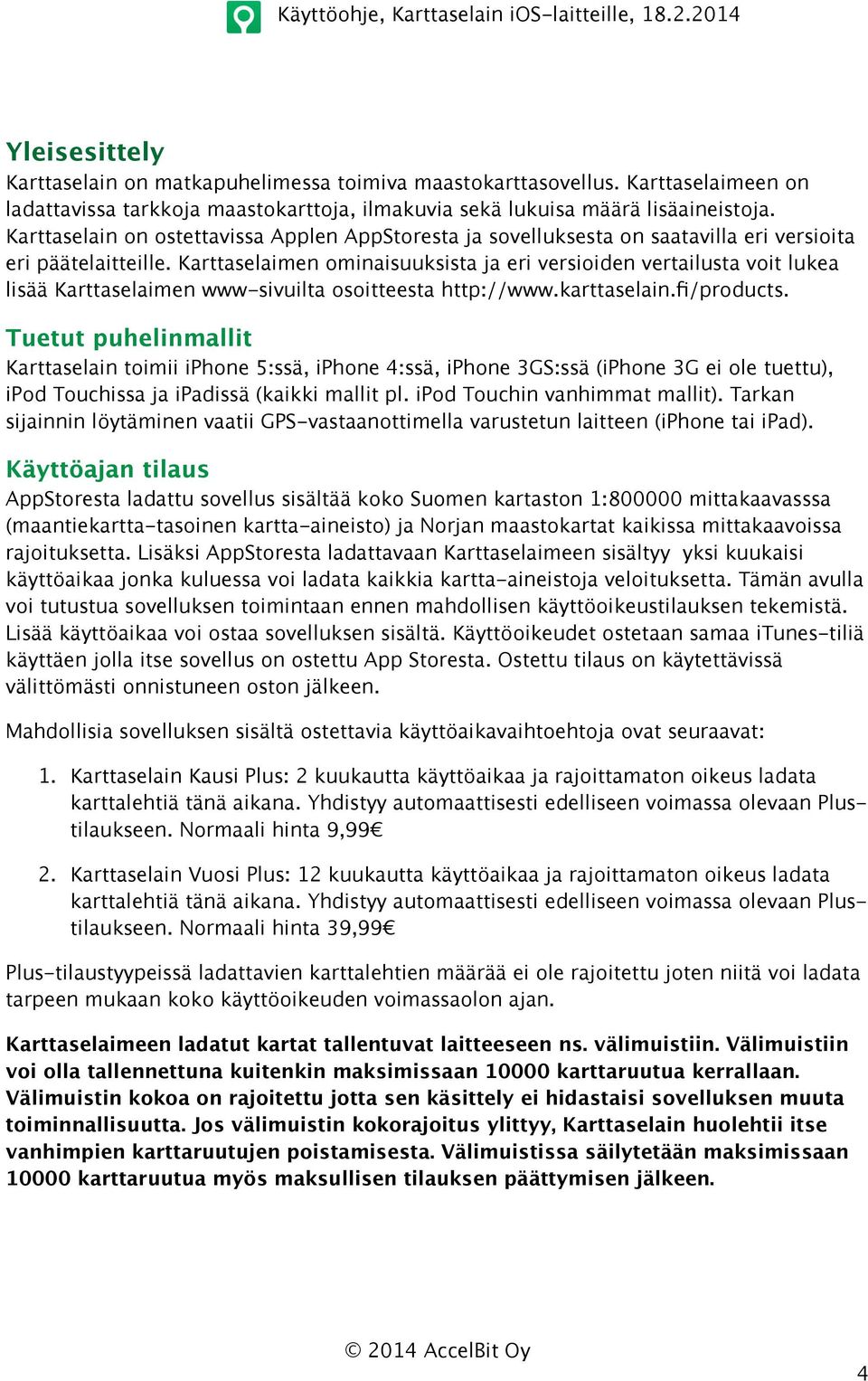

4 ! Käyttöohje, Karttaselain ios-laitteille, Yleisesittely Karttaselain on matkapuhelimessa toimiva maastokarttasovellus. Karttaselaimeen on ladattavissa tarkkoja maastokarttoja, ilmakuvia sekä lukuisa määrä lisäaineistoja. Karttaselain on ostettavissa Applen AppStoresta ja sovelluksesta on saatavilla eri versioita eri päätelaitteille. Karttaselaimen ominaisuuksista ja eri versioiden vertailusta voit lukea lisää Karttaselaimen www-sivuilta osoitteesta Tuetut puhelinmallit Karttaselain toimii iphone 5:ssä, iphone 4:ssä, iphone 3GS:ssä (iphone 3G ei ole tuettu), ipod Touchissa ja ipadissä (kaikki mallit pl. ipod Touchin vanhimmat mallit). Tarkan sijainnin löytäminen vaatii GPS-vastaanottimella varustetun laitteen (iphone tai ipad). Käyttöajan tilaus AppStoresta ladattu sovellus sisältää koko Suomen kartaston 1: mittakaavasssa (maantiekartta-tasoinen kartta-aineisto) ja Norjan maastokartat kaikissa mittakaavoissa rajoituksetta. Lisäksi AppStoresta ladattavaan Karttaselaimeen sisältyy yksi kuukaisi käyttöaikaa jonka kuluessa voi ladata kaikkia kartta-aineistoja veloituksetta. Tämän avulla voi tutustua sovelluksen toimintaan ennen mahdollisen käyttöoikeustilauksen tekemistä. Lisää käyttöaikaa voi ostaa sovelluksen sisältä. Käyttöoikeudet ostetaan samaa itunes-tiliä käyttäen jolla itse sovellus on ostettu App Storesta. Ostettu tilaus on käytettävissä välittömästi onnistuneen oston jälkeen. Mahdollisia sovelluksen sisältä ostettavia käyttöaikavaihtoehtoja ovat seuraavat: 1. Karttaselain Kausi Plus: 2 kuukautta käyttöaikaa ja rajoittamaton oikeus ladata karttalehtiä tänä aikana. Yhdistyy automaattisesti edelliseen voimassa olevaan Plustilaukseen. Normaali hinta 9,99 2. Karttaselain Vuosi Plus: 12 kuukautta käyttöaikaa ja rajoittamaton oikeus ladata karttalehtiä tänä aikana. Yhdistyy automaattisesti edelliseen voimassa olevaan Plustilaukseen. Normaali hinta 39,99 Plus-tilaustyypeissä ladattavien karttalehtien määrää ei ole rajoitettu joten niitä voi ladata tarpeen mukaan koko käyttöoikeuden voimassaolon ajan. Karttaselaimeen ladatut kartat tallentuvat laitteeseen ns. välimuistiin. Välimuistiin voi olla tallennettuna kuitenkin maksimissaan karttaruutua kerrallaan. Välimuistin kokoa on rajoitettu jotta sen käsittely ei hidastaisi sovelluksen muuta toiminnallisuutta. Jos välimuistin kokorajoitus ylittyy, Karttaselain huolehtii itse vanhimpien karttaruutujen poistamisesta. Välimuistissa säilytetään maksimissaan karttaruutua myös maksullisen tilauksen päättymisen jälkeen. 4

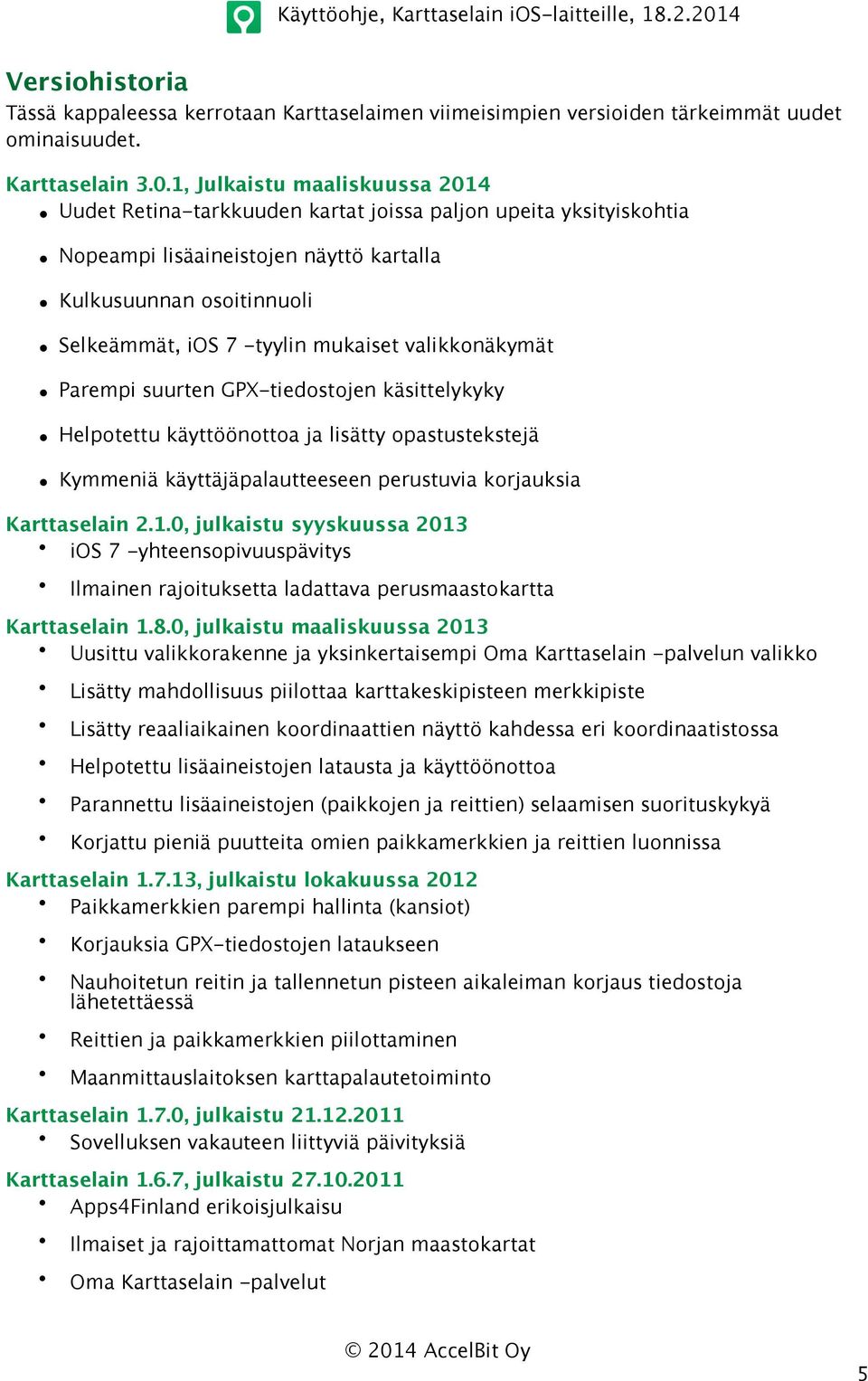

5 Versiohistoria Tässä kappaleessa kerrotaan Karttaselaimen viimeisimpien versioiden tärkeimmät uudet ominaisuudet. Karttaselain 3.0.1, Julkaistu maaliskuussa 2014 Uudet Retina-tarkkuuden kartat joissa paljon upeita yksityiskohtia Nopeampi lisäaineistojen näyttö kartalla Kulkusuunnan osoitinnuoli Selkeämmät, ios 7 -tyylin mukaiset valikkonäkymät Parempi suurten GPX-tiedostojen käsittelykyky Helpotettu käyttöönottoa ja lisätty opastustekstejä Kymmeniä käyttäjäpalautteeseen perustuvia korjauksia Karttaselain 2.1.0, julkaistu syyskuussa 2013 ios 7 -yhteensopivuuspävitys Ilmainen rajoituksetta ladattava perusmaastokartta Karttaselain 1.8.0, julkaistu maaliskuussa 2013 Uusittu valikkorakenne ja yksinkertaisempi Oma Karttaselain -palvelun valikko Lisätty mahdollisuus piilottaa karttakeskipisteen merkkipiste Lisätty reaaliaikainen koordinaattien näyttö kahdessa eri koordinaatistossa Helpotettu lisäaineistojen latausta ja käyttöönottoa Parannettu lisäaineistojen (paikkojen ja reittien) selaamisen suorituskykyä Korjattu pieniä puutteita omien paikkamerkkien ja reittien luonnissa Karttaselain , julkaistu lokakuussa 2012 Paikkamerkkien parempi hallinta (kansiot) Korjauksia GPX-tiedostojen lataukseen Nauhoitetun reitin ja tallennetun pisteen aikaleiman korjaus tiedostoja lähetettäessä Reittien ja paikkamerkkien piilottaminen Maanmittauslaitoksen karttapalautetoiminto Karttaselain 1.7.0, julkaistu Sovelluksen vakauteen liittyviä päivityksiä Karttaselain 1.6.7, julkaistu Apps4Finland erikoisjulkaisu Ilmaiset ja rajoittamattomat Norjan maastokartat Oma Karttaselain -palvelut 5

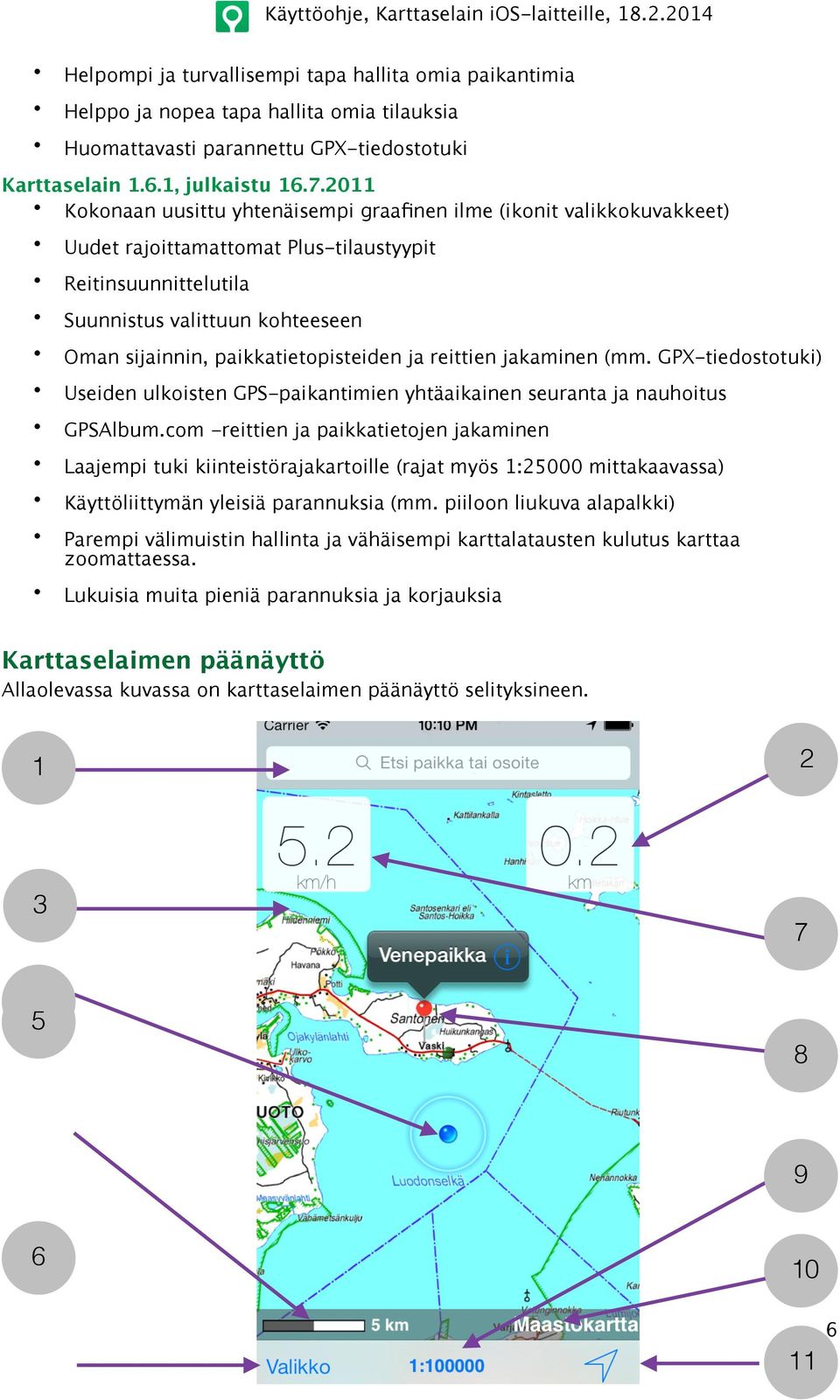

6 Helpompi ja turvallisempi tapa hallita omia paikantimia Helppo ja nopea tapa hallita omia tilauksia Huomattavasti parannettu GPX-tiedostotuki Karttaselain 1.6.1, julkaistu Kokonaan uusittu yhtenäisempi graafinen ilme (ikonit valikkokuvakkeet) Uudet rajoittamattomat Plus-tilaustyypit Reitinsuunnittelutila Suunnistus valittuun kohteeseen Oman sijainnin, paikkatietopisteiden ja reittien jakaminen (mm. GPX-tiedostotuki) Useiden ulkoisten GPS-paikantimien yhtäaikainen seuranta ja nauhoitus GPSAlbum.com -reittien ja paikkatietojen jakaminen Laajempi tuki kiinteistörajakartoille (rajat myös 1:25000 mittakaavassa) Käyttöliittymän yleisiä parannuksia (mm. piiloon liukuva alapalkki) Parempi välimuistin hallinta ja vähäisempi karttalatausten kulutus karttaa zoomattaessa. Lukuisia muita pieniä parannuksia ja korjauksia Karttaselaimen päänäyttö Allaolevassa kuvassa on karttaselaimen päänäyttö selityksineen

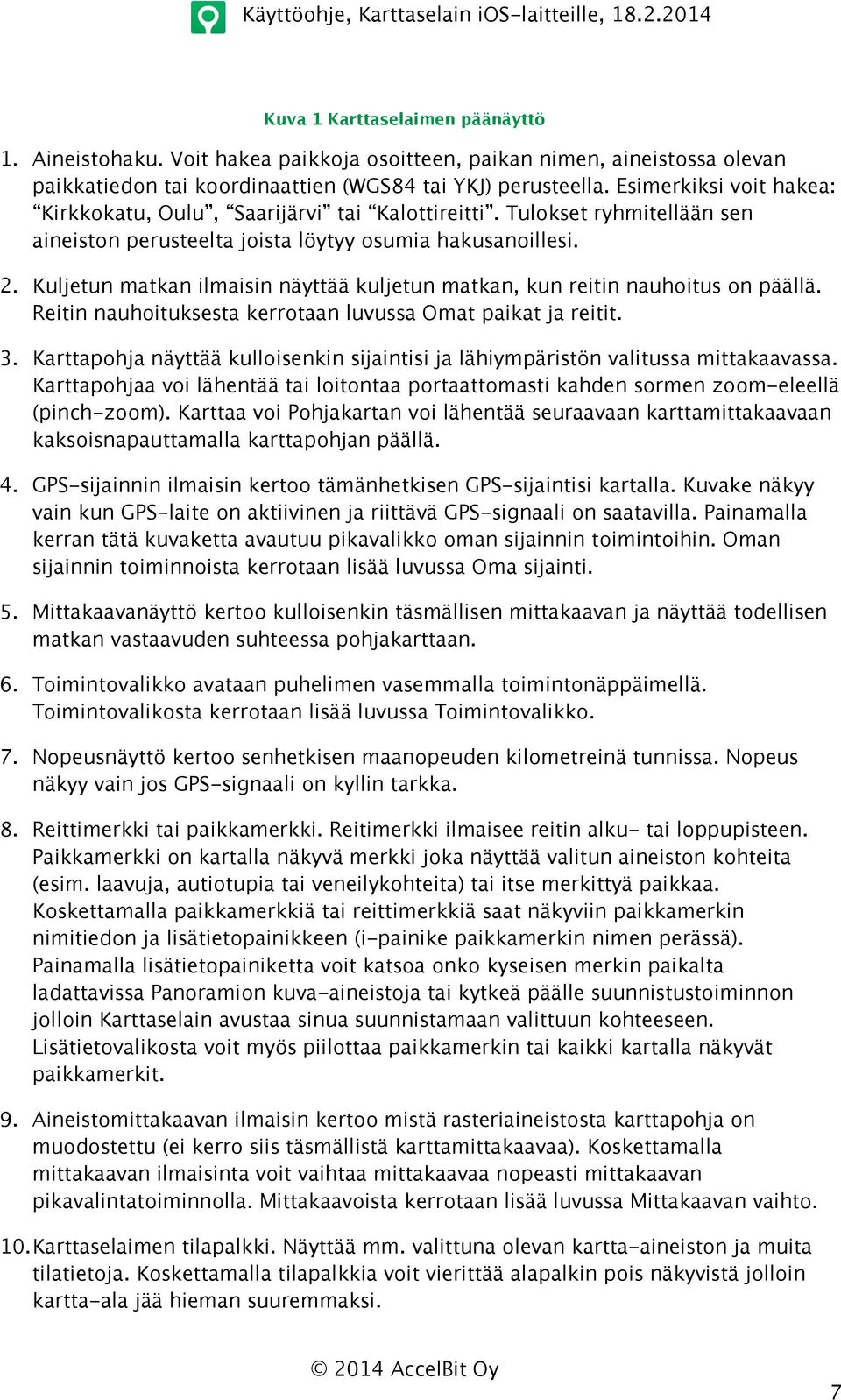

7 Kuva 1 Karttaselaimen päänäyttö 1. Aineistohaku. Voit hakea paikkoja osoitteen, paikan nimen, aineistossa olevan paikkatiedon tai koordinaattien (WGS84 tai YKJ) perusteella. Esimerkiksi voit hakea: Kirkkokatu, Oulu, Saarijärvi tai Kalottireitti. Tulokset ryhmitellään sen aineiston perusteelta joista löytyy osumia hakusanoillesi. 2. Kuljetun matkan ilmaisin näyttää kuljetun matkan, kun reitin nauhoitus on päällä. Reitin nauhoituksesta kerrotaan luvussa Omat paikat ja reitit. 3. Karttapohja näyttää kulloisenkin sijaintisi ja lähiympäristön valitussa mittakaavassa. Karttapohjaa voi lähentää tai loitontaa portaattomasti kahden sormen zoom-eleellä (pinch-zoom). Karttaa voi Pohjakartan voi lähentää seuraavaan karttamittakaavaan kaksoisnapauttamalla karttapohjan päällä. 4. GPS-sijainnin ilmaisin kertoo tämänhetkisen GPS-sijaintisi kartalla. Kuvake näkyy vain kun GPS-laite on aktiivinen ja riittävä GPS-signaali on saatavilla. Painamalla kerran tätä kuvaketta avautuu pikavalikko oman sijainnin toimintoihin. Oman sijainnin toiminnoista kerrotaan lisää luvussa Oma sijainti. 5. Mittakaavanäyttö kertoo kulloisenkin täsmällisen mittakaavan ja näyttää todellisen matkan vastaavuden suhteessa pohjakarttaan. 6. Toimintovalikko avataan puhelimen vasemmalla toimintonäppäimellä. Toimintovalikosta kerrotaan lisää luvussa Toimintovalikko. 7. Nopeusnäyttö kertoo senhetkisen maanopeuden kilometreinä tunnissa. Nopeus näkyy vain jos GPS-signaali on kyllin tarkka. 8. Reittimerkki tai paikkamerkki. Reitimerkki ilmaisee reitin alku- tai loppupisteen. Paikkamerkki on kartalla näkyvä merkki joka näyttää valitun aineiston kohteita (esim. laavuja, autiotupia tai veneilykohteita) tai itse merkittyä paikkaa. Koskettamalla paikkamerkkiä tai reittimerkkiä saat näkyviin paikkamerkin nimitiedon ja lisätietopainikkeen (i-painike paikkamerkin nimen perässä). Painamalla lisätietopainiketta voit katsoa onko kyseisen merkin paikalta ladattavissa Panoramion kuva-aineistoja tai kytkeä päälle suunnistustoiminnon jolloin Karttaselain avustaa sinua suunnistamaan valittuun kohteeseen. Lisätietovalikosta voit myös piilottaa paikkamerkin tai kaikki kartalla näkyvät paikkamerkit. 9. Aineistomittakaavan ilmaisin kertoo mistä rasteriaineistosta karttapohja on muodostettu (ei kerro siis täsmällistä karttamittakaavaa). Koskettamalla mittakaavan ilmaisinta voit vaihtaa mittakaavaa nopeasti mittakaavan pikavalintatoiminnolla. Mittakaavoista kerrotaan lisää luvussa Mittakaavan vaihto. 10.Karttaselaimen tilapalkki. Näyttää mm. valittuna olevan kartta-aineiston ja muita tilatietoja. Koskettamalla tilapalkkia voit vierittää alapalkin pois näkyvistä jolloin kartta-ala jää hieman suuremmaksi. 7

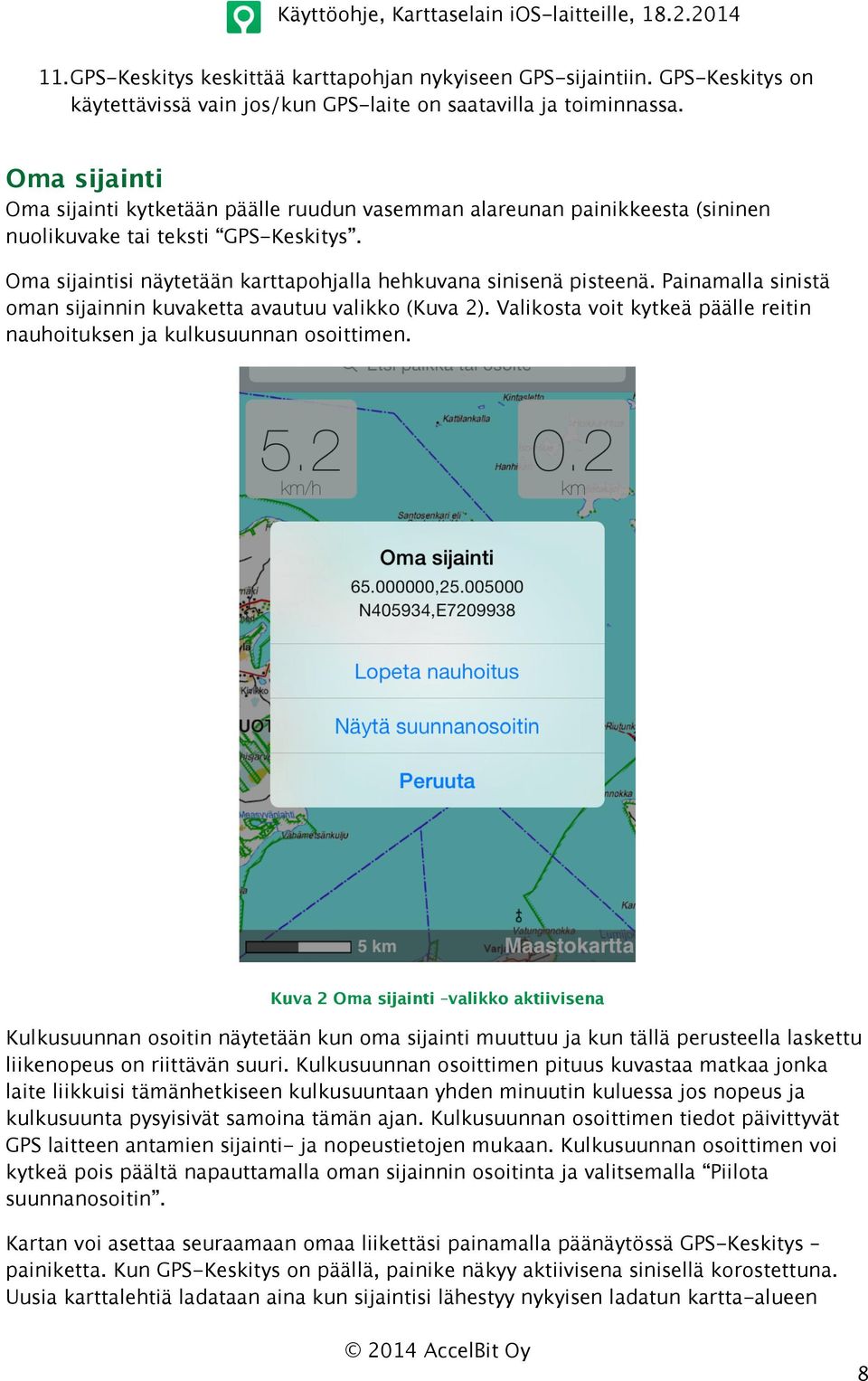

8 11.GPS-Keskitys keskittää karttapohjan nykyiseen GPS-sijaintiin. GPS-Keskitys on käytettävissä vain jos/kun GPS-laite on saatavilla ja toiminnassa. Oma sijainti Oma sijainti kytketään päälle ruudun vasemman alareunan painikkeesta (sininen nuolikuvake tai teksti GPS-Keskitys. Oma sijaintisi näytetään karttapohjalla hehkuvana sinisenä pisteenä. Painamalla sinistä oman sijainnin kuvaketta avautuu valikko (Kuva 2). Valikosta voit kytkeä päälle reitin nauhoituksen ja kulkusuunnan osoittimen. Kuva 2 Oma sijainti valikko aktiivisena Kulkusuunnan osoitin näytetään kun oma sijainti muuttuu ja kun tällä perusteella laskettu liikenopeus on riittävän suuri. Kulkusuunnan osoittimen pituus kuvastaa matkaa jonka laite liikkuisi tämänhetkiseen kulkusuuntaan yhden minuutin kuluessa jos nopeus ja kulkusuunta pysyisivät samoina tämän ajan. Kulkusuunnan osoittimen tiedot päivittyvät GPS laitteen antamien sijainti- ja nopeustietojen mukaan. Kulkusuunnan osoittimen voi kytkeä pois päältä napauttamalla oman sijainnin osoitinta ja valitsemalla Piilota suunnanosoitin. Kartan voi asettaa seuraamaan omaa liikettäsi painamalla päänäytössä GPS-Keskitys painiketta. Kun GPS-Keskitys on päällä, painike näkyy aktiivisena sinisellä korostettuna. Uusia karttalehtiä ladataan aina kun sijaintisi lähestyy nykyisen ladatun kartta-alueen 8

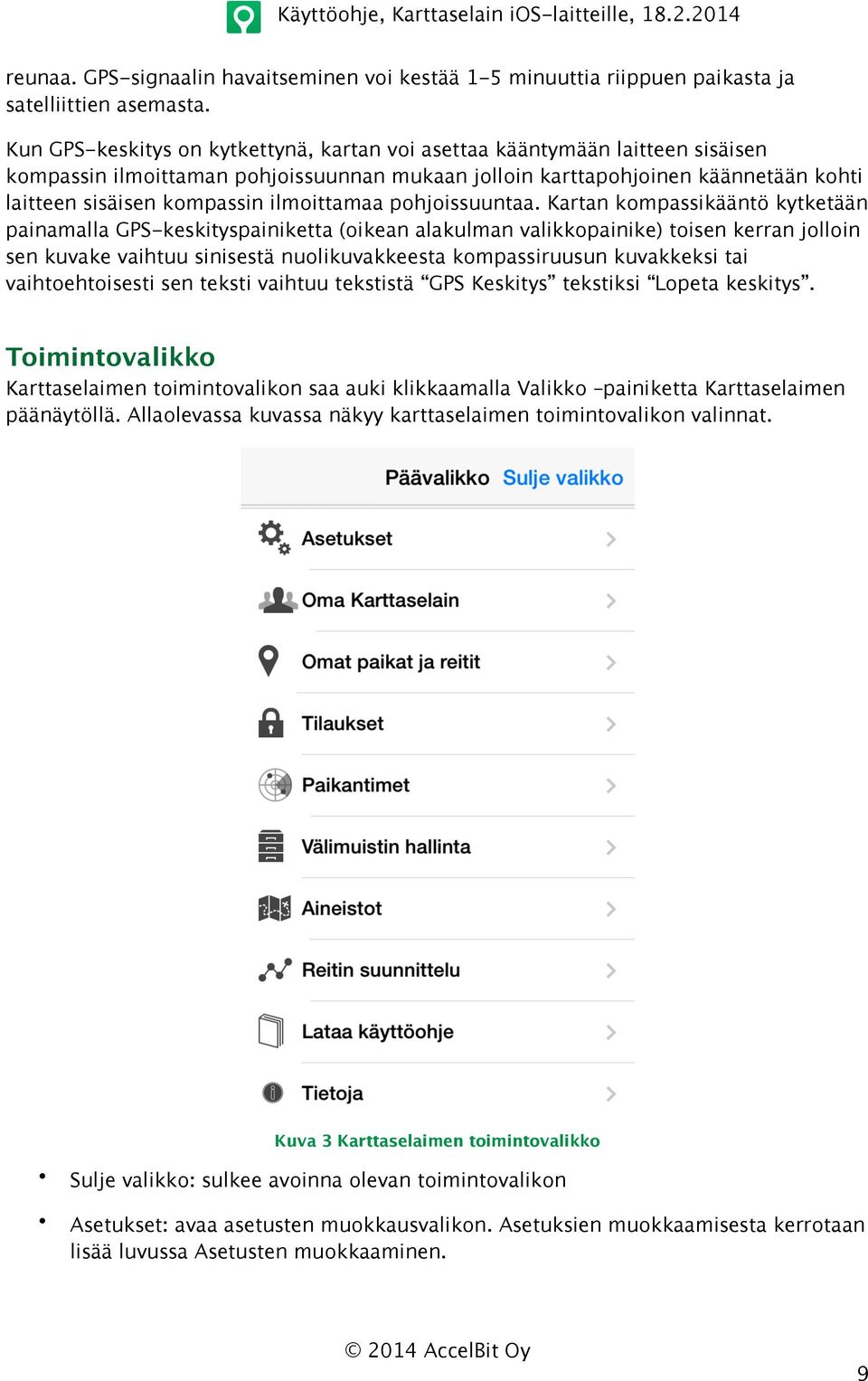

9 reunaa. GPS-signaalin havaitseminen voi kestää 1-5 minuuttia riippuen paikasta ja satelliittien asemasta. Kun GPS-keskitys on kytkettynä, kartan voi asettaa kääntymään laitteen sisäisen kompassin ilmoittaman pohjoissuunnan mukaan jolloin karttapohjoinen käännetään kohti laitteen sisäisen kompassin ilmoittamaa pohjoissuuntaa. Kartan kompassikääntö kytketään painamalla GPS-keskityspainiketta (oikean alakulman valikkopainike) toisen kerran jolloin sen kuvake vaihtuu sinisestä nuolikuvakkeesta kompassiruusun kuvakkeksi tai vaihtoehtoisesti sen teksti vaihtuu tekstistä GPS Keskitys tekstiksi Lopeta keskitys. Toimintovalikko Karttaselaimen toimintovalikon saa auki klikkaamalla Valikko painiketta Karttaselaimen päänäytöllä. Allaolevassa kuvassa näkyy karttaselaimen toimintovalikon valinnat. Kuva 3 Karttaselaimen toimintovalikko Sulje valikko: sulkee avoinna olevan toimintovalikon Asetukset: avaa asetusten muokkausvalikon. Asetuksien muokkaamisesta kerrotaan lisää luvussa Asetusten muokkaaminen. 9

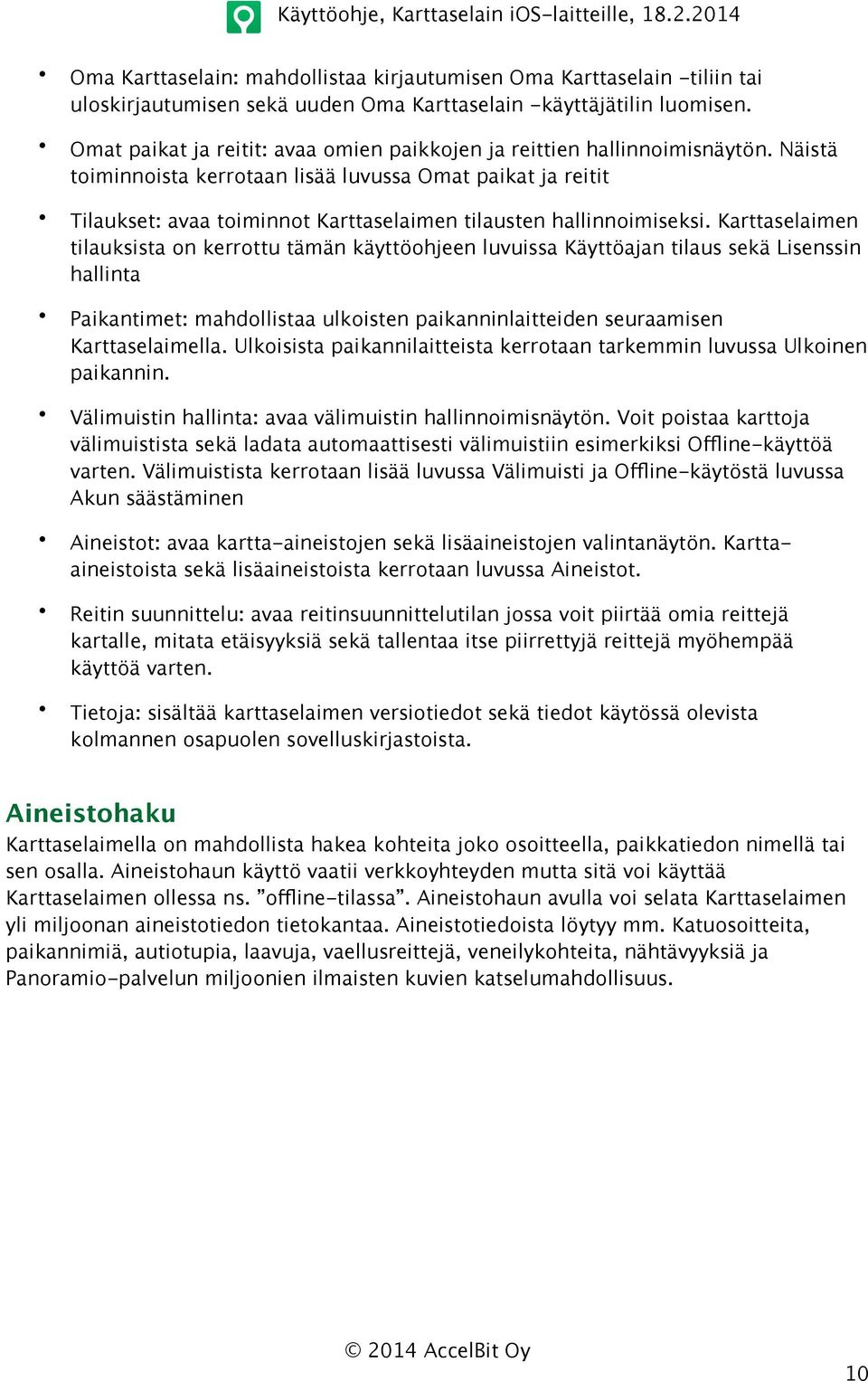

10 Oma Karttaselain: mahdollistaa kirjautumisen Oma Karttaselain -tiliin tai uloskirjautumisen sekä uuden Oma Karttaselain -käyttäjätilin luomisen. Omat paikat ja reitit: avaa omien paikkojen ja reittien hallinnoimisnäytön. Näistä toiminnoista kerrotaan lisää luvussa Omat paikat ja reitit Tilaukset: avaa toiminnot Karttaselaimen tilausten hallinnoimiseksi. Karttaselaimen tilauksista on kerrottu tämän käyttöohjeen luvuissa Käyttöajan tilaus sekä Lisenssin hallinta Paikantimet: mahdollistaa ulkoisten paikanninlaitteiden seuraamisen Karttaselaimella. Ulkoisista paikannilaitteista kerrotaan tarkemmin luvussa Ulkoinen paikannin. Välimuistin hallinta: avaa välimuistin hallinnoimisnäytön. Voit poistaa karttoja välimuistista sekä ladata automaattisesti välimuistiin esimerkiksi Offline-käyttöä varten. Välimuistista kerrotaan lisää luvussa Välimuisti ja Offline-käytöstä luvussa Akun säästäminen Aineistot: avaa kartta-aineistojen sekä lisäaineistojen valintanäytön. Karttaaineistoista sekä lisäaineistoista kerrotaan luvussa Aineistot. Reitin suunnittelu: avaa reitinsuunnittelutilan jossa voit piirtää omia reittejä kartalle, mitata etäisyyksiä sekä tallentaa itse piirrettyjä reittejä myöhempää käyttöä varten. Tietoja: sisältää karttaselaimen versiotiedot sekä tiedot käytössä olevista kolmannen osapuolen sovelluskirjastoista. Aineistohaku Karttaselaimella on mahdollista hakea kohteita joko osoitteella, paikkatiedon nimellä tai sen osalla. Aineistohaun käyttö vaatii verkkoyhteyden mutta sitä voi käyttää Karttaselaimen ollessa ns. offline-tilassa. Aineistohaun avulla voi selata Karttaselaimen yli miljoonan aineistotiedon tietokantaa. Aineistotiedoista löytyy mm. Katuosoitteita, paikannimiä, autiotupia, laavuja, vaellusreittejä, veneilykohteita, nähtävyyksiä ja Panoramio-palvelun miljoonien ilmaisten kuvien katselumahdollisuus. 10

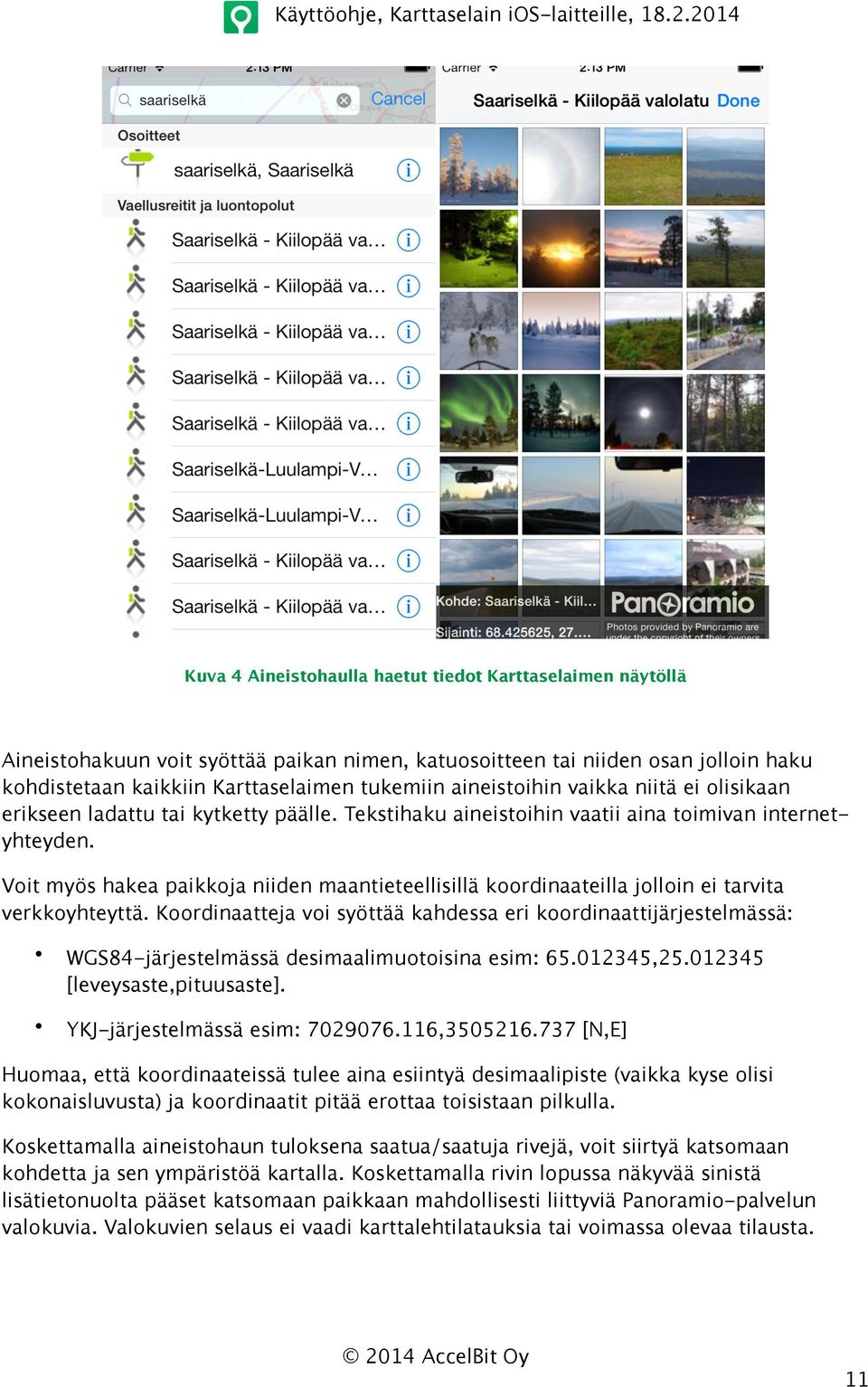

11 Käyttöohje, Karttaselain ios-laitteille, Kuva 4 Aineistohaulla haetut tiedot Karttaselaimen näytöllä! Aineistohakuun voit syöttää paikan nimen, katuosoitteen tai niiden osan jolloin haku kohdistetaan kaikkiin Karttaselaimen tukemiin aineistoihin vaikka niitä ei olisikaan erikseen ladattu tai kytketty päälle. Tekstihaku aineistoihin vaatii aina toimivan internetyhteyden. Voit myös hakea paikkoja niiden maantieteellisillä koordinaateilla jolloin ei tarvita verkkoyhteyttä. Koordinaatteja voi syöttää kahdessa eri koordinaattijärjestelmässä: WGS84-järjestelmässä desimaalimuotoisina esim: , [leveysaste,pituusaste]. YKJ-järjestelmässä esim: , [N,E] Huomaa, että koordinaateissä tulee aina esiintyä desimaalipiste (vaikka kyse olisi kokonaisluvusta) ja koordinaatit pitää erottaa toisistaan pilkulla. Koskettamalla aineistohaun tuloksena saatua/saatuja rivejä, voit siirtyä katsomaan kohdetta ja sen ympäristöä kartalla. Koskettamalla rivin lopussa näkyvää sinistä lisätietonuolta pääset katsomaan paikkaan mahdollisesti liittyviä Panoramio-palvelun valokuvia. Valokuvien selaus ei vaadi karttalehtilatauksia tai voimassa olevaa tilausta. 11

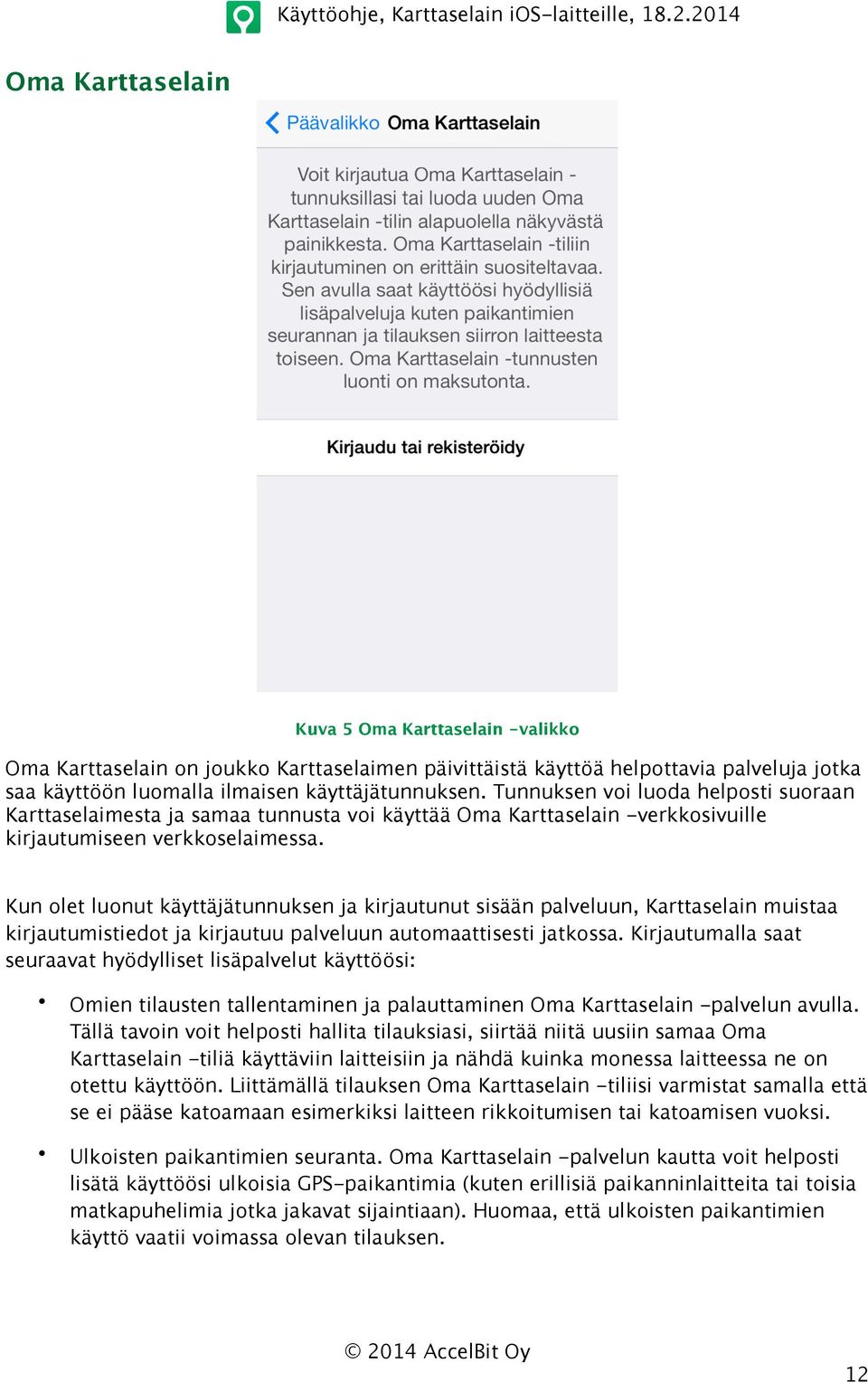

12 Oma Karttaselain Kuva 5 Oma Karttaselain -valikko Oma Karttaselain on joukko Karttaselaimen päivittäistä käyttöä helpottavia palveluja jotka saa käyttöön luomalla ilmaisen käyttäjätunnuksen. Tunnuksen voi luoda helposti suoraan Karttaselaimesta ja samaa tunnusta voi käyttää Oma Karttaselain -verkkosivuille kirjautumiseen verkkoselaimessa. Kun olet luonut käyttäjätunnuksen ja kirjautunut sisään palveluun, Karttaselain muistaa kirjautumistiedot ja kirjautuu palveluun automaattisesti jatkossa. Kirjautumalla saat seuraavat hyödylliset lisäpalvelut käyttöösi: Omien tilausten tallentaminen ja palauttaminen Oma Karttaselain -palvelun avulla. Tällä tavoin voit helposti hallita tilauksiasi, siirtää niitä uusiin samaa Oma Karttaselain -tiliä käyttäviin laitteisiin ja nähdä kuinka monessa laitteessa ne on otettu käyttöön. Liittämällä tilauksen Oma Karttaselain -tiliisi varmistat samalla että se ei pääse katoamaan esimerkiksi laitteen rikkoitumisen tai katoamisen vuoksi. Ulkoisten paikantimien seuranta. Oma Karttaselain -palvelun kautta voit helposti lisätä käyttöösi ulkoisia GPS-paikantimia (kuten erillisiä paikanninlaitteita tai toisia matkapuhelimia jotka jakavat sijaintiaan). Huomaa, että ulkoisten paikantimien käyttö vaatii voimassa olevan tilauksen. 12

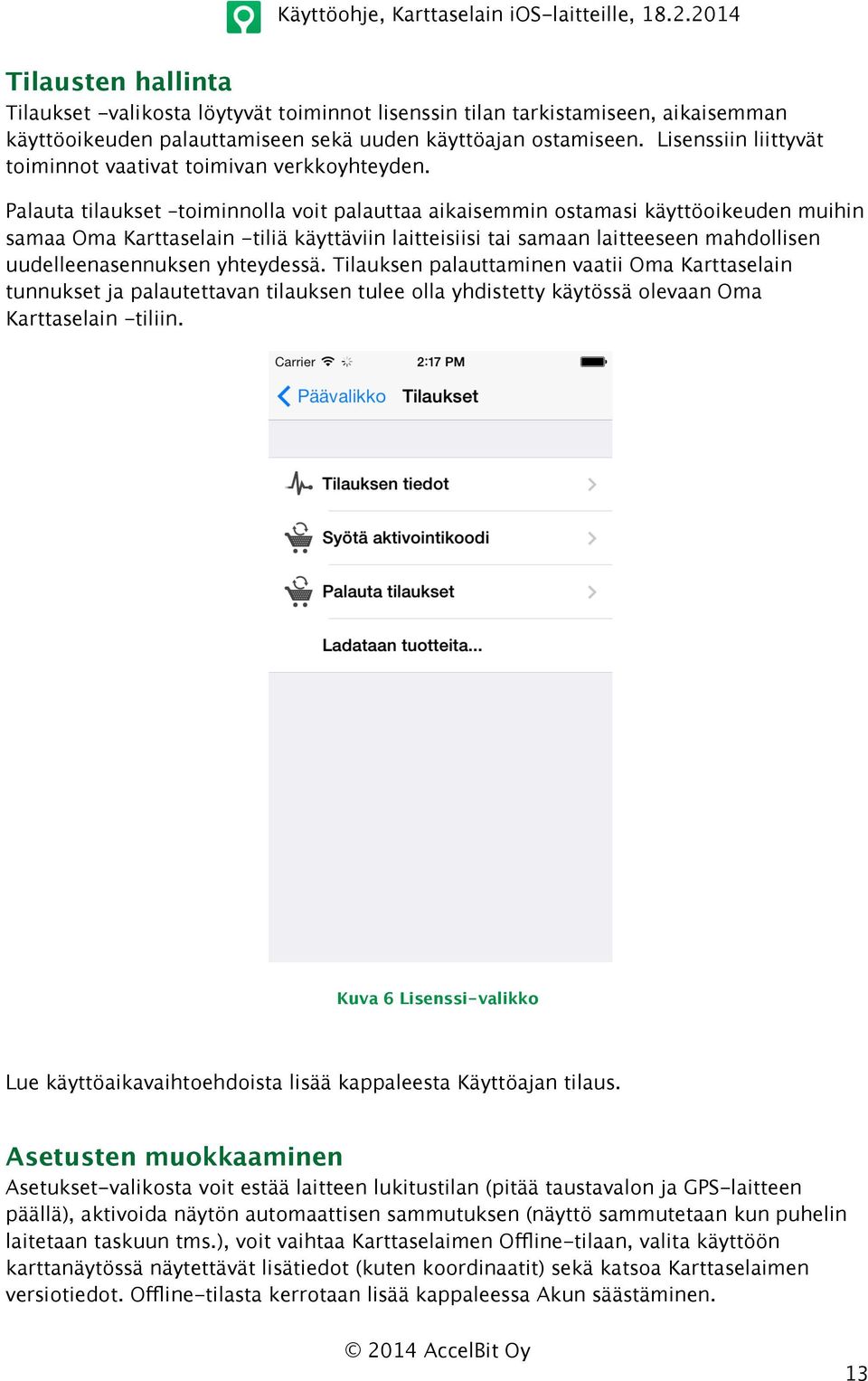

13 Tilausten hallinta Tilaukset -valikosta löytyvät toiminnot lisenssin tilan tarkistamiseen, aikaisemman käyttöoikeuden palauttamiseen sekä uuden käyttöajan ostamiseen. Lisenssiin liittyvät toiminnot vaativat toimivan verkkoyhteyden. Palauta tilaukset toiminnolla voit palauttaa aikaisemmin ostamasi käyttöoikeuden muihin samaa Oma Karttaselain -tiliä käyttäviin laitteisiisi tai samaan laitteeseen mahdollisen uudelleenasennuksen yhteydessä. Tilauksen palauttaminen vaatii Oma Karttaselain tunnukset ja palautettavan tilauksen tulee olla yhdistetty käytössä olevaan Oma Karttaselain -tiliin.! Kuva 6 Lisenssi-valikko Lue käyttöaikavaihtoehdoista lisää kappaleesta Käyttöajan tilaus. Asetusten muokkaaminen Asetukset-valikosta voit estää laitteen lukitustilan (pitää taustavalon ja GPS-laitteen päällä), aktivoida näytön automaattisen sammutuksen (näyttö sammutetaan kun puhelin laitetaan taskuun tms.), voit vaihtaa Karttaselaimen Offline-tilaan, valita käyttöön karttanäytössä näytettävät lisätiedot (kuten koordinaatit) sekä katsoa Karttaselaimen versiotiedot. Offline-tilasta kerrotaan lisää kappaleessa Akun säästäminen. 13

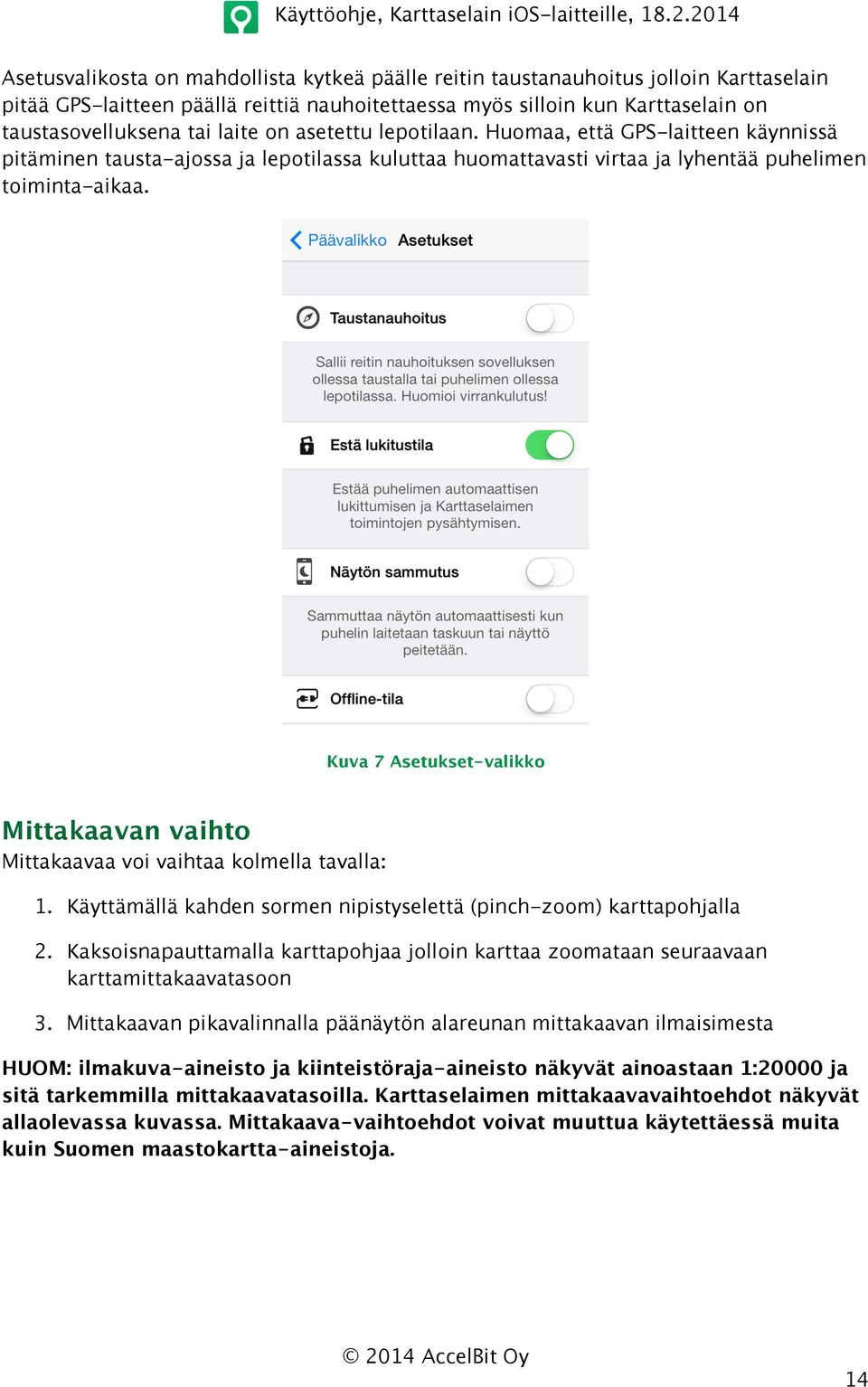

14 Asetusvalikosta on mahdollista kytkeä päälle reitin taustanauhoitus jolloin Karttaselain pitää GPS-laitteen päällä reittiä nauhoitettaessa myös silloin kun Karttaselain on taustasovelluksena tai laite on asetettu lepotilaan. Huomaa, että GPS-laitteen käynnissä pitäminen tausta-ajossa ja lepotilassa kuluttaa huomattavasti virtaa ja lyhentää puhelimen toiminta-aikaa. Kuva 7 Asetukset-valikko Mittakaavan vaihto Mittakaavaa voi vaihtaa kolmella tavalla: 1. Käyttämällä kahden sormen nipistyselettä (pinch-zoom) karttapohjalla 2. Kaksoisnapauttamalla karttapohjaa jolloin karttaa zoomataan seuraavaan karttamittakaavatasoon 3. Mittakaavan pikavalinnalla päänäytön alareunan mittakaavan ilmaisimesta HUOM: ilmakuva-aineisto ja kiinteistöraja-aineisto näkyvät ainoastaan 1:20000 ja sitä tarkemmilla mittakaavatasoilla. Karttaselaimen mittakaavavaihtoehdot näkyvät allaolevassa kuvassa. Mittakaava-vaihtoehdot voivat muuttua käytettäessä muita kuin Suomen maastokartta-aineistoja.! 14

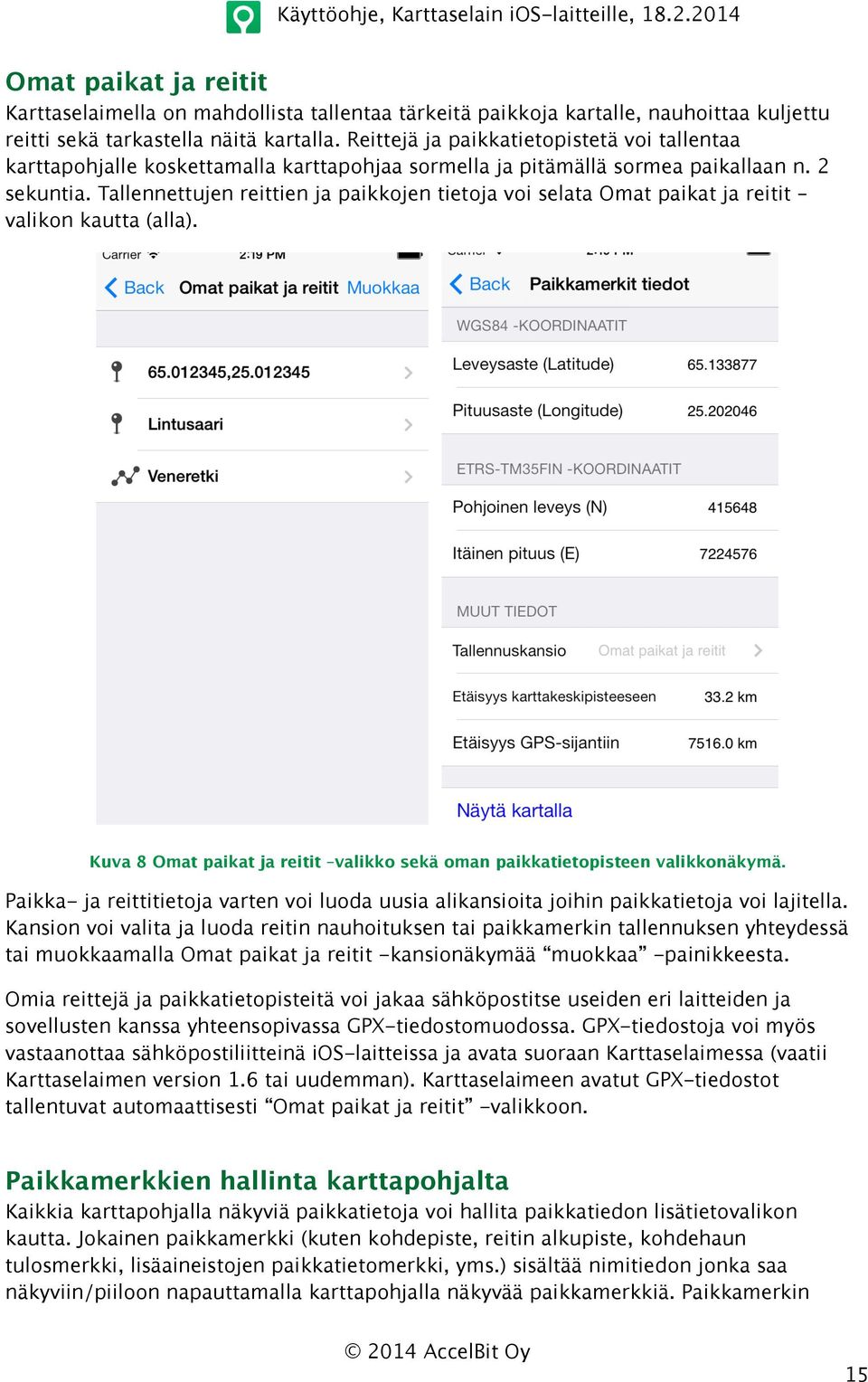

15 Omat paikat ja reitit Karttaselaimella on mahdollista tallentaa tärkeitä paikkoja kartalle, nauhoittaa kuljettu reitti sekä tarkastella näitä kartalla. Reittejä ja paikkatietopistetä voi tallentaa karttapohjalle koskettamalla karttapohjaa sormella ja pitämällä sormea paikallaan n. 2 sekuntia. Tallennettujen reittien ja paikkojen tietoja voi selata Omat paikat ja reitit valikon kautta (alla). Kuva 8 Omat paikat ja reitit valikko sekä oman paikkatietopisteen valikkonäkymä. Paikka- ja reittitietoja varten voi luoda uusia alikansioita joihin paikkatietoja voi lajitella. Kansion voi valita ja luoda reitin nauhoituksen tai paikkamerkin tallennuksen yhteydessä tai muokkaamalla Omat paikat ja reitit -kansionäkymää muokkaa -painikkeesta. Omia reittejä ja paikkatietopisteitä voi jakaa sähköpostitse useiden eri laitteiden ja sovellusten kanssa yhteensopivassa GPX-tiedostomuodossa. GPX-tiedostoja voi myös vastaanottaa sähköpostiliitteinä ios-laitteissa ja avata suoraan Karttaselaimessa (vaatii Karttaselaimen version 1.6 tai uudemman). Karttaselaimeen avatut GPX-tiedostot tallentuvat automaattisesti Omat paikat ja reitit -valikkoon. Paikkamerkkien hallinta karttapohjalta Kaikkia karttapohjalla näkyviä paikkatietoja voi hallita paikkatiedon lisätietovalikon kautta. Jokainen paikkamerkki (kuten kohdepiste, reitin alkupiste, kohdehaun tulosmerkki, lisäaineistojen paikkatietomerkki, yms.) sisältää nimitiedon jonka saa näkyviin/piiloon napauttamalla karttapohjalla näkyvää paikkamerkkiä. Paikkamerkin 15

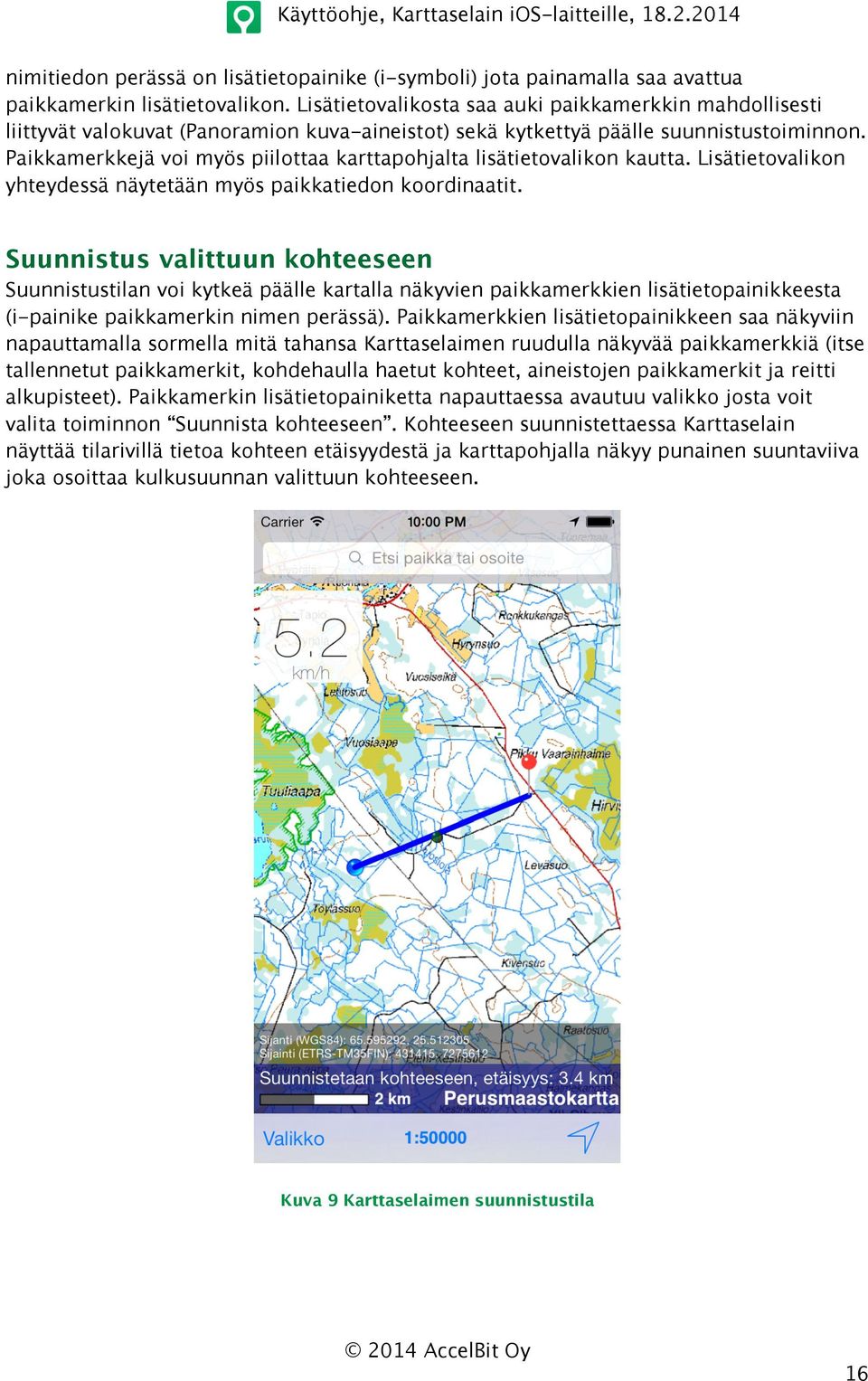

16 nimitiedon perässä on lisätietopainike (i-symboli) jota painamalla saa avattua paikkamerkin lisätietovalikon. Lisätietovalikosta saa auki paikkamerkkin mahdollisesti liittyvät valokuvat (Panoramion kuva-aineistot) sekä kytkettyä päälle suunnistustoiminnon. Paikkamerkkejä voi myös piilottaa karttapohjalta lisätietovalikon kautta. Lisätietovalikon yhteydessä näytetään myös paikkatiedon koordinaatit. Suunnistus valittuun kohteeseen Suunnistustilan voi kytkeä päälle kartalla näkyvien paikkamerkkien lisätietopainikkeesta (i-painike paikkamerkin nimen perässä). Paikkamerkkien lisätietopainikkeen saa näkyviin napauttamalla sormella mitä tahansa Karttaselaimen ruudulla näkyvää paikkamerkkiä (itse tallennetut paikkamerkit, kohdehaulla haetut kohteet, aineistojen paikkamerkit ja reitti alkupisteet). Paikkamerkin lisätietopainiketta napauttaessa avautuu valikko josta voit valita toiminnon Suunnista kohteeseen. Kohteeseen suunnistettaessa Karttaselain näyttää tilarivillä tietoa kohteen etäisyydestä ja karttapohjalla näkyy punainen suuntaviiva joka osoittaa kulkusuunnan valittuun kohteeseen. Kuva 9 Karttaselaimen suunnistustila 16

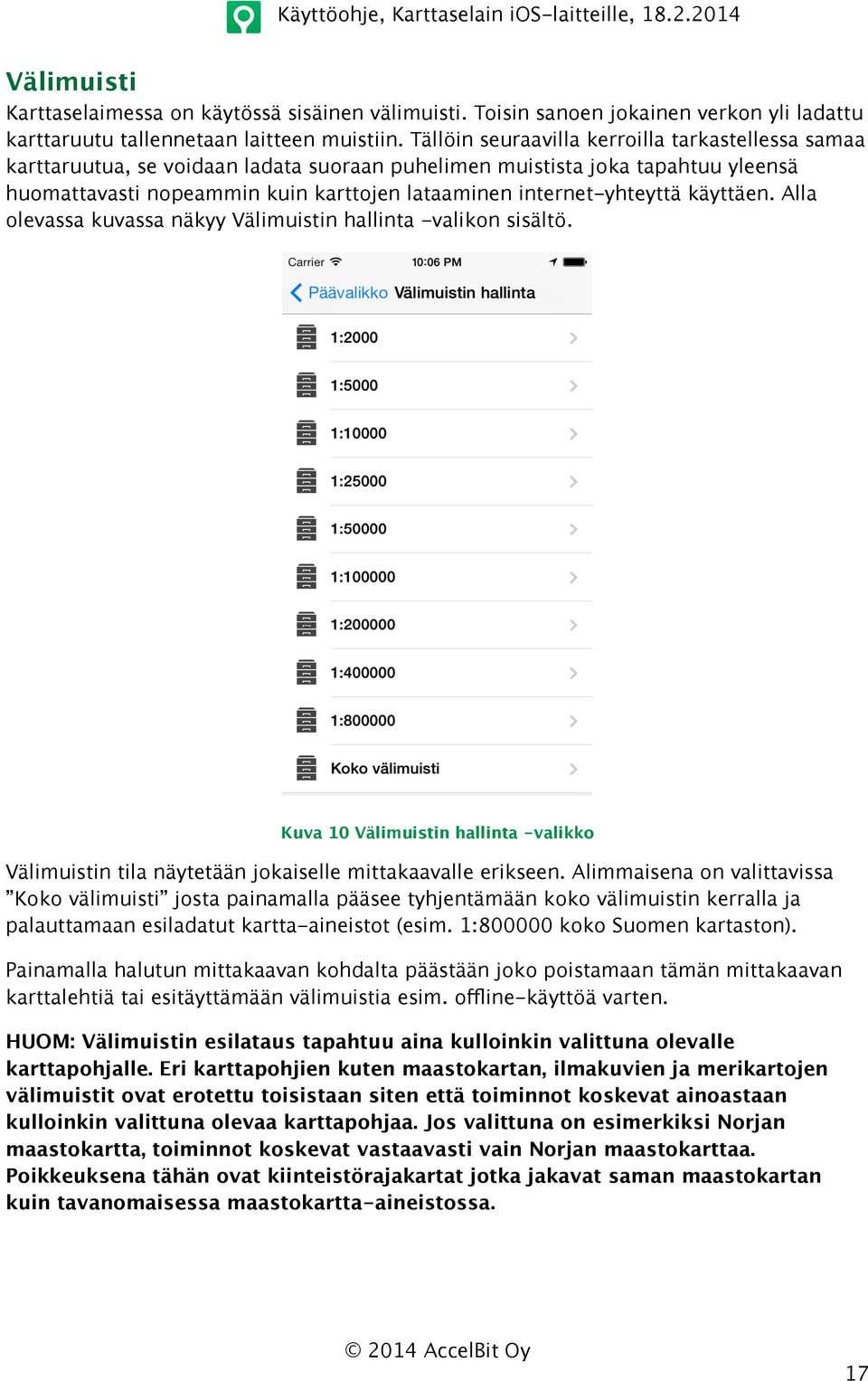

17 Välimuisti Karttaselaimessa on käytössä sisäinen välimuisti. Toisin sanoen jokainen verkon yli ladattu karttaruutu tallennetaan laitteen muistiin. Tällöin seuraavilla kerroilla tarkastellessa samaa karttaruutua, se voidaan ladata suoraan puhelimen muistista joka tapahtuu yleensä huomattavasti nopeammin kuin karttojen lataaminen internet-yhteyttä käyttäen. Alla olevassa kuvassa näkyy Välimuistin hallinta -valikon sisältö. Kuva 10 Välimuistin hallinta -valikko Välimuistin tila näytetään jokaiselle mittakaavalle erikseen. Alimmaisena on valittavissa Koko välimuisti josta painamalla pääsee tyhjentämään koko välimuistin kerralla ja palauttamaan esiladatut kartta-aineistot (esim. 1: koko Suomen kartaston). Painamalla halutun mittakaavan kohdalta päästään joko poistamaan tämän mittakaavan karttalehtiä tai esitäyttämään välimuistia esim. offline-käyttöä varten. HUOM: Välimuistin esilataus tapahtuu aina kulloinkin valittuna olevalle karttapohjalle. Eri karttapohjien kuten maastokartan, ilmakuvien ja merikartojen välimuistit ovat erotettu toisistaan siten että toiminnot koskevat ainoastaan kulloinkin valittuna olevaa karttapohjaa. Jos valittuna on esimerkiksi Norjan maastokartta, toiminnot koskevat vastaavasti vain Norjan maastokarttaa. Poikkeuksena tähän ovat kiinteistörajakartat jotka jakavat saman maastokartan kuin tavanomaisessa maastokartta-aineistossa. 17

18 Kuva 11 Yksittäisen välimuistissa olevan mittakaavan muokkaus Poista välimuistista poistaa kaikki valitun mittakaavatason karttalehdet ja ilmakuvat välimuistista. Lataa välimuistiin mahdollistaa välimuistin automaattisen esitäytön esim. offlinekäyttöä varten. Välimuistin automaattinen esitäyttö (Lataa välimuistiin toiminto) on kätevä keino karttaselaimen tehokkaaseen käyttöön maasto-olosuhteissa, virran säästämiseen ja 3G/ GPRS dataliikenteen välttämiseen. Voit ladata tämän toiminnon avulla karttalehtiä puhelimesi muistiin etukäteen jolloin ne ovat myöhemmin käytettävissä ilman että niitä tarvitsee erikseen ladata internet-yhteyttä käyttäen. Jos lataat karttalehdet puhelimen muistiin WLAN-yhteyttä käyttäen, myöskään dataliikennekustannuksia ei synny. Välimuistin esitäyttö toimii siten valittuasi toiminnon siirrät kartan keskipisteen avautuneessa karttanäkymässä siihen kohtaan mistä haluat ladata karttalehtiä. Aseta tämän jälkeen zoom-taso (kahden sormen zoom-eleellä) siten että kartan reunat kattavat sen alueen jolta haluat ladata karttalehdet. Yläreunassa oleva laskuri näyttää rajatun alueen koon ja arvion lataukseen tarvittavista karttalehdistä. Varmista vielä ennen latausta että puhelimen internet-yhteys on käytettävissä. Välimuistiin voi tallentaa maksimissaan karttaruutua. Karttaruutujen kokonaismäärää välimuistissa on rajoitettu jotta Karttaselaimen toiminta pysyisi sulavana ja häiriöttömänä. 18

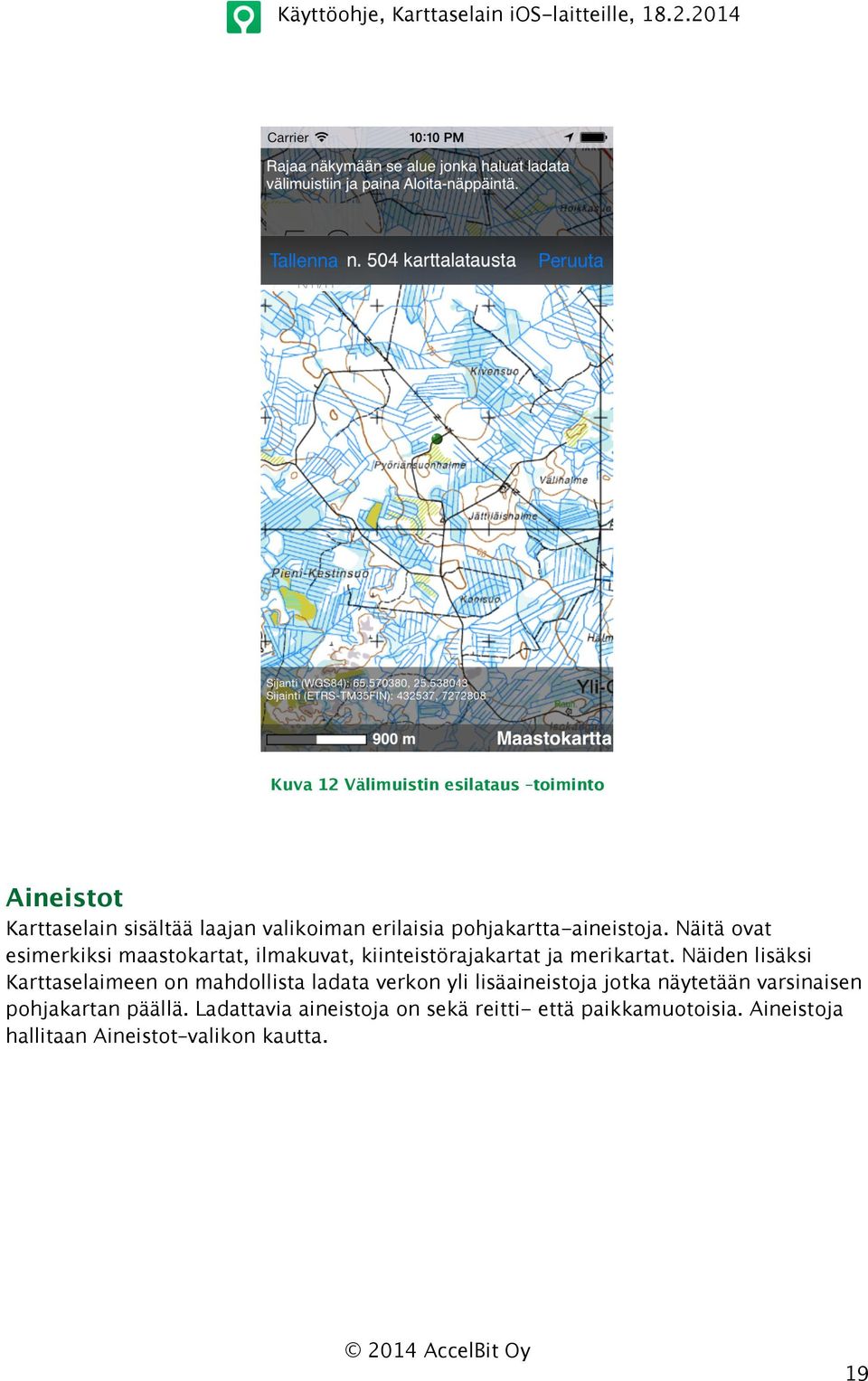

19 !! Kuva 12 Välimuistin esilataus toiminto Aineistot Karttaselain sisältää laajan valikoiman erilaisia pohjakartta-aineistoja. Näitä ovat esimerkiksi maastokartat, ilmakuvat, kiinteistörajakartat ja merikartat. Näiden lisäksi Karttaselaimeen on mahdollista ladata verkon yli lisäaineistoja jotka näytetään varsinaisen pohjakartan päällä. Ladattavia aineistoja on sekä reitti- että paikkamuotoisia. Aineistoja hallitaan Aineistot valikon kautta. 19

20 Kuva 13 Aineistot-valikko Karttapohjat: Täältä voit vaihtaa Karttaselaimen käyttämää karttapohjaa Lataa aineistoja: Täältä voit ladata Karttaselaimeen lisää aineistoja. Tällä hetkellä ladattavia aineistoja ovat mm. uimarannat, luontopolut, hiihtoladut, vaellusreitit sekä moottorikelkkareitit Ladatut aineistot: Täältä näet lataamasi Karttaselaimen käytettävissä olevat aineistot. Voit kytkeä näkyviin, piilottaa tai poistaa ladattuja aineistoja. GPSAlbum.com: Täältä voit ladata GPSAlbum.com -palvelun reittejä ja paikkatietoja. Voit asettaa itsellesi käyttäjiä joiden julkisia reittejä voit selata suoraan Karttaselaimen valikossa. GPSAlbum.com -albumin lisäys vaatii käyttäjänimen jonka näet GPSAlbum.com -sivustolla kun avaat käyttäjän reittilistan ja katsot selaimen osoiteriviltä gpsalbum.com/ -osoitteen jälkeen tulevan tekstin (esim. osoitteessa: Karttaselaimeen syötettävä käyttäjänimi on sahlander). Karttapalaute: Tämän toiminnon avulla voi lähettää Maanmittauslaitoksen karttapohjiin (maastokarttaan ja ilmakuviin) liittyvää käyttäjäpalautetta ja korjausehdotuksia. Voit esimerkiksi raportoida kartasta puuttuvista teistä ja/tai rakennuksista tai muista kohteista. Tiedot välittyvät suoraan Maanmittauslaitoksen aineiston käsittelijöille ja hyväksytyt muutokset ja korjaukset päivittyvät Maanmittauslaitoksen maastotietokantaan ja Karttaselaimen karttoihin muutaman viikon viiveellä. 20

21 Seuraavassa kuvassa on esimerkkiotos Karttaselaimeen ladattavista aineistoista: Kuva 14 Karttaselaimeen ladattavissa olevia aineistoja Karttapohjat Kartta-aineistojen valinta tehdään valikosta Aineistot -> Karttapohjat. Karttaselaimessa on mahdollista käyttää lukuisia eri pohjakarttoja kuten: 1. Maanmittauslaitoksen maastokartat (mittakaavat 1:2000-1:800000) 2. Kiinteistörekisterin kiinteistörajat ja kiinteistötunnukset maastokarttapohjalla (mittakaavat 1:2000-1:25000) 3. Maanmittauslaitoksen ilmakuvat (mittakaavat 1:2000-1:20000) 4. Norjan maastokartat! 5. Liikennneviraston merikartat (1:2000-1:100000) 21

22 ! Kuva 15 Karttaselaimen kartta-aineistot Ulkoiset paikantimet Karttaselain tukee ulkoisten GPS-paikanninlaitteiden seuraamista karttanäkymän päällä. Tästä toiminnosta käytetään joskus myös nimeä koira-gps jolla viitataan koiraan kytketyn GPS-paikantimen seuraamiseen. Karttaselaimessa on mahdollista seurata kahdentyyppisiä paikanninlaitteita:! Ulkoisia keveitä GPRS-yhteydellä varustettuja GPS-pakantimia. Karttaselain tukee yleisimpiä Xexun TK102 yhteensopivia GPS-paikantimia (lisää tietoa laitteesta: Globalsat TR-151 ja TR yhteensopivia paikantimia sekä Meitrack -paikanninlaitteita ( blog.karttaselain.fi/?p=1698). Meitrack-paikantimet konfiguroidaan samaan tapaan kuin TK102 -paikanninlaitteet. Karttaselaimen omaa, Android- ja Java-yhteensopivissa GPS:llä varustetuissa puhelimissa toimivaa paikannussovellusta (Karttaselain Paikannin) TR-151 -yhteensopivan paikantimen konfigurointi TR-151:n konfigurointi tapahtuu lähettämällä konfigurointiviestit toisesta matkapuhelimesta laitteessa olevaan matkapuhelinliittymään. Tämä vaatii useiden viestien lähettämistä laitteeseen, josta syystä kehitteillä on automaattinen konfigurointi. Ohjeet SMS-konfigurointiin osoitteessa: 22

23 Konfigurointi onnistuu myös liittämällä laite PC-tietokoneeseen ja käynnistämällä laitteen mukana toimitettu konfigurointisovellus. Karttaselaimen kannalta oleelliset asetukset ovat seuraavat: Default Report Mode: GPRS Periodic Report mode GPRS Setup, Server IP address or Domain name: GPRS Setup, Port: 9001 GPRS Setup, APN: valitse oikea APN-nimi seuraavan kohdan lopussa olevasta taulukosta TK102-yhteensopivan paikantimen konfigurointi Kuva 17 TK102 -paikanninlaite Paikantimen seuraaminen Karttaselaimessa vaatii että paikantimeen on asetettu toimintakuntoinen GPRS-yhteyttä tukeva SIM-kortti jossa ei ole päällä PIN-koodin kyselyä. Paikantimen asetukset alustetaan lähettämällä laitteeseen komentotekstiviestejä toisesta puhelimesta. Alla on annettu tyypilliset komentotekstiviestit joilla paikannin saadaan lähettämään sijaintia Karttaselaimen palvelimelle. Alla olevissa ohjeissa merkkijono on laitteen oletussalasana. Jos salasanaa on muutettu, tämä merkkijono tulee korvata nykyisellä salasanalla. 1. Lähetä laitteeseen seuraava tekstiviesti: begin Lähetä laitteeseen seuraava tekstiviesti missä xxxxx:llä on merkitty omaa puhelinnumeroasi ilman maakoodia: admin xxxxxxx 3. Lähetä laitteeseen seuraava tekstiviesti: adminip

24 4. Lähetä laitteeseen seuraava tekstiviesti (tässä sana "internet" on soneran APN-nimi. Käytä tässä laitteessa olevan SIM-kortin operaattorin oikeaa APNnimeä*): APN internet 5. Lähetä laitteeseen seuraava tekstiviesti: GPRS Lähetä laitteeseen tekstiviesti: t030s***n Tämän jälkeen paikanninlaite lähettää omaa sijaintiaan Karttaselaimen palvelimelle 30 sekunnin välein kunnes laite sammutetaan. Seuravailla käyttökerroilla riittää toistaa pelkästään kohta 6. *Alla on yleisimpien operaattorien APN-nimet joita voi käyttää kohdan 4 asetuksessa: Operaattori Sonera Saunalahti Elisa Dna APN-nimi Internet Internet.saunalahti Internet internet Meitrack -paikantimen konfigurointi 1. Aseta paikantimen GPRS-asetuksiin IP osoitteeksi: Aseta paikantimen asetuksiin kommunikointiportiksi Aseta APN-nimi yllä olevan taulukon mukaisesti! Karttaselain Paikannin -lisäsovelluksen konfigurointi Karttaselain Paikannin on erikseen ladattava ja asennettava lisäsovellus (saatavilla Android-laitteisiin ja vanhempiin Java-yhteensopiviin puhelimiin) joka lähettää puhelimen sijaintia Karttaselaimen palvelimelle siten että muut Karttaselain-käyttäjät voivat seurata tätä puhelinta. Karttaselain Paikantimelle on oma käyttöohje jonka voi ladata Karttaselaimen verkkosivuilta osoitteesta: Ulkoisen paikantimen seuranta Karttaselaimessa Kun ulkoinen paikanninlaite on konfiguroitu onnistuneesti voidaan sen paikkaa seurata Karttaselaimessa. Ulkoisen paikantimen seuranta vaatii voimassa olevan tilauksen ja Oma Karttaselain -tilin. Seurannan voi kytkeä päälle lisäämällä paikantimen Paikantimet - valikosta (paina oikeassa yläkulmassa näkyvää plus-painiketta lisätäksesi paikantimen). Paikantimia voi lisätä ja poistaa myös Oma Karttaselain -verkkosivujen kautta. Paikantimen lisääminen vaatii paikantimelta yksilöllisen tunnisteen. TK102-tyyppisiltä paikantimilta IMEI-koodin voi kysellä tekstiviestillä (tyypillisesti lähettämällä paikantimeen viesti: IMEI123456). Matkapuhelimen IMEI-koodin saa näkyviin näppäilemällä *#06#. Kun paikannin on onnistuneesti lisätty, paikantimen seurannan voi kytkeä päälle paikanninlistassa näkyvästä kytkimestä. Mikäli paikantimen paikkatietoja ei löydy 24
