1 DG711/DG511 -putkilaser VALMISTETTU VAATIVIIN OLOSUHTEISIIN Kestää kovaakin käyttöä, myös vaativissa työolosuhteissa Kattava asennustarvikevalikoima Erittäin luotettava ja helppokäyttöinen

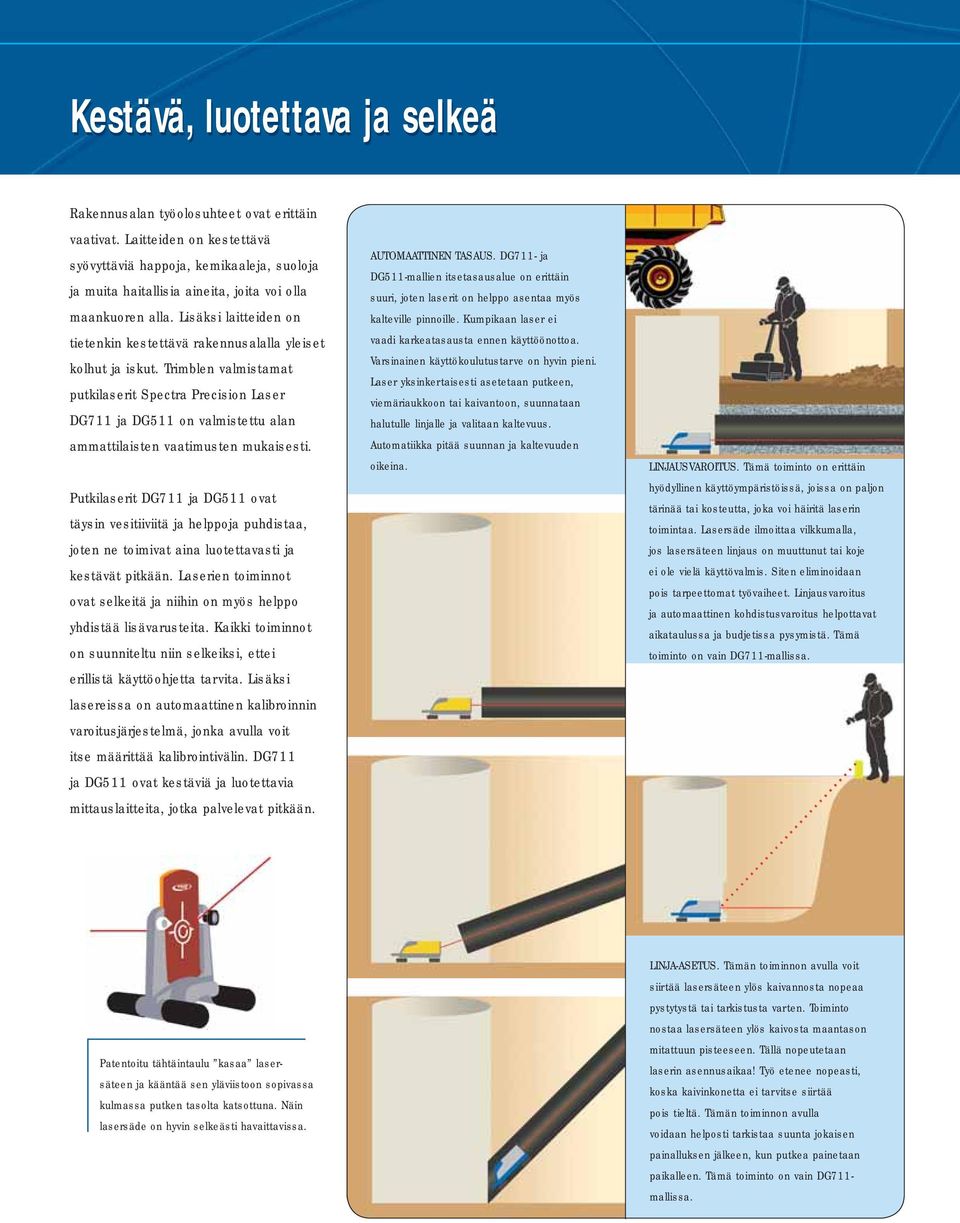

2 Kestävä, luotettava ja selkeä Rakennusalan työolosuhteet ovat erittäin vaativat. Laitteiden on kestettävä syövyttäviä happoja, kemikaaleja, suoloja ja muita haitallisia aineita, joita voi olla maankuoren alla. Lisäksi laitteiden on tietenkin kestettävä rakennusalalla yleiset kolhut ja iskut. Trimblen valmistamat putkilaserit Spectra Precision Laser DG711 ja DG511 on valmistettu alan ammattilaisten vaatimusten mukaisesti. Putkilaserit DG711 ja DG511 ovat täysin vesitiiviitä ja helppoja puhdistaa, joten ne toimivat aina luotettavasti ja kestävät pitkään. Laserien toiminnot ovat selkeitä ja niihin on myös helppo yhdistää lisävarusteita. Kaikki toiminnot on suunniteltu niin selkeiksi, ettei erillistä käyttöohjetta tarvita. Lisäksi lasereissa on automaattinen kalibroinnin varoitusjärjestelmä, jonka avulla voit itse määrittää kalibrointivälin. DG711 ja DG511 ovat kestäviä ja luotettavia mittauslaitteita, jotka palvelevat pitkään. AUTOMAATTINEN TASAUS. DG711- ja DG511-mallien itsetasausalue on erittäin suuri, joten laserit on helppo asentaa myös kalteville pinnoille. Kumpikaan laser ei vaadi karkeatasausta ennen käyttöönottoa. Varsinainen käyttökoulutustarve on hyvin pieni. Laser yksinkertaisesti asetetaan putkeen, viemäriaukkoon tai kaivantoon, suunnataan halutulle linjalle ja valitaan kaltevuus. Automatiikka pitää suunnan ja kaltevuuden oikeina. LINJAUSVAROITUS. Tämä toiminto on erittäin hyödyllinen käyttöympäristöissä, joissa on paljon tärinää tai kosteutta, joka voi häiritä laserin toimintaa. Lasersäde ilmoittaa vilkkumalla, jos lasersäteen linjaus on muuttunut tai koje ei ole vielä käyttövalmis. Siten eliminoidaan pois tarpeettomat työvaiheet. Linjausvaroitus ja automaattinen kohdistusvaroitus helpottavat aikataulussa ja budjetissa pysymistä. Tämä toiminto on vain DG711-mallissa. Patentoitu tähtäintaulu kasaa lasersäteen ja kääntää sen yläviistoon sopivassa kulmassa putken tasolta katsottuna. Näin lasersäde on hyvin selkeästi havaittavissa. LINJA-ASETUS. Tämän toiminnon avulla voit siirtää lasersäteen ylös kaivannosta nopeaa pystytystä tai tarkistusta varten. Toiminto nostaa lasersäteen ylös kaivosta maantason mitattuun pisteeseen. Tällä nopeutetaan laserin asennusaikaa! Työ etenee nopeasti, koska kaivinkonetta ei tarvitse siirtää pois tieltä. Tämän toiminnon avulla voidaan helposti tarkistaa suunta jokaisen painalluksen jälkeen, kun putkea painetaan paikalleen. Tämä toiminto on vain DG711- mallissa.

3 Koska tarvikkeet on suunniteltu käyttäjien näkökulmasta, käyttöönotto on nopeaa ja helppoa kaikissa olosuhteissa. Kiinnikkeet ja jalustat 1230 (tuumamitat) ja 1237 (metrimitat) Pohjalevyt - Ainutlaatuinen, raskaaseen käyttöön suunniteltu levy mahdollistaa laserin automaattisen keskityksen halkaisijaltaan mm:n putkissa. Levyä voidaan käyttää myös vakautusjalustana pylvässarjan kanssa. Ei enää irrallisia jalustaruuveja Erityiskorkea säätötanko - Voidaan kiinnittää kaikkiin asennuslevyihin ja T-tankoihin. Näin lasersäde voidaan asettaa oikeaan tasoon avoimen aukon, tasaisen pohjan tai porrasasennusaukkojen kohdalla. Pakettiin kuuluu säätöjalat kääntölevyä varten T-tangot - Kaksi eri kokovaihtoehtoa helpottavat käyttöönottoa asennusaukoissa, porrasasennusaukoissa tai halkaisijaltaan suurissa putkissa (84 cm - 2 m). Tarjoaa pitävän kiinnityksen paikoissa, joissa on suuri varkausriski tai paljon tärinää Esivalettu kääntösovitin 1231:lle - Sovitin ripustaa putkilaserin esivaletun kääntövirtauslinjan yläpuolelle tai porrasasennusaukkoihin. Näin kääntökohta pysyy avoimena juoksutusta varten Kaukoputkikädensija - Auttaa kohdistamaan laserin yläpuolisissa käyttökohteissa tai suurten putkien yhteydessä, kun työntekijöitä on vain yksi. Sisältää pikairrotustoiminnon. Tarvikkeet 1212 Linjavaaka - Ainutlaatuinen linjausmittalaite, jossa on 180 :n kääntöominaisuus linjan asetusta varten. Lisäksi tässä instrumentissa on sisäänrakennettu automaattinen tason kompensointi, jonka avulla voidaan tarkistaa kaltevuus. Lisäksi putkilaserissa on optinen luoti, joka mahdollistaa asemoinnin laserin tai napakeskiön yli Automaattinen laserluoti - Automaattinen luotitoiminto. Näkyvän punaisen lasersäteen avulla luotipiste näkyy hyvin alaspäin. Laserluoti on monipuolinen. Voit itse päättää laserin tai linjauslaitteen ensimmäisen sijaintikohdan asennusaukon keskikohdan päällä. Soveltuu vaihteleviin valaistus- ja työolosuhteisiin Asennuskiinnike - Kiinnitetään asennusaukon kartioon tai nousujohtoon. Näin mikä tahansa 5/8 x 11 -kierteinen linjauslaite voidaan helposti asemoida putkilaserin päälle Linjalangan sovitin - Kiinnittyy yläsaranakohtaan. Mahdollistaa tarkan lankaasemoinnin, minkä tuloksena on nopea käyttöönotto. Spectra Precision -laser LL200. Automaattisesti itsetasaava tasolaser - Kattava paketti, joka sisältää jalustan ja latan. Yksi henkilö voi tarkistaa kaltevuuden putken mistä tahansa kohdasta maan päällä tai alla. 936 Säädettävä, suuri tähtäintaulu - Keskittyy automaattisesti mm:n putkeen. Voidaan kiinnittää myös kakkosneloseen (2 x 4) suurempien putkien kohdalla. 929 Puhallin - Säädettävä nopeus ja suurkapasiteettituotto. Minimoi säteen refraktion, mikä estää kallistusmittauksen huojumisvirheen. Toimii 12 voltin akulla. EW1 - Lisää takuuaikaa vuoden kerrallaan jopa yhteensä kolmeen vuoteen asti. Eliminoi suunnittelemattomat korjauskustannukset. Takuu on voimassa maailmanlaajuisesti kaikissa valtuutetuissa huoltokeskuksissa.

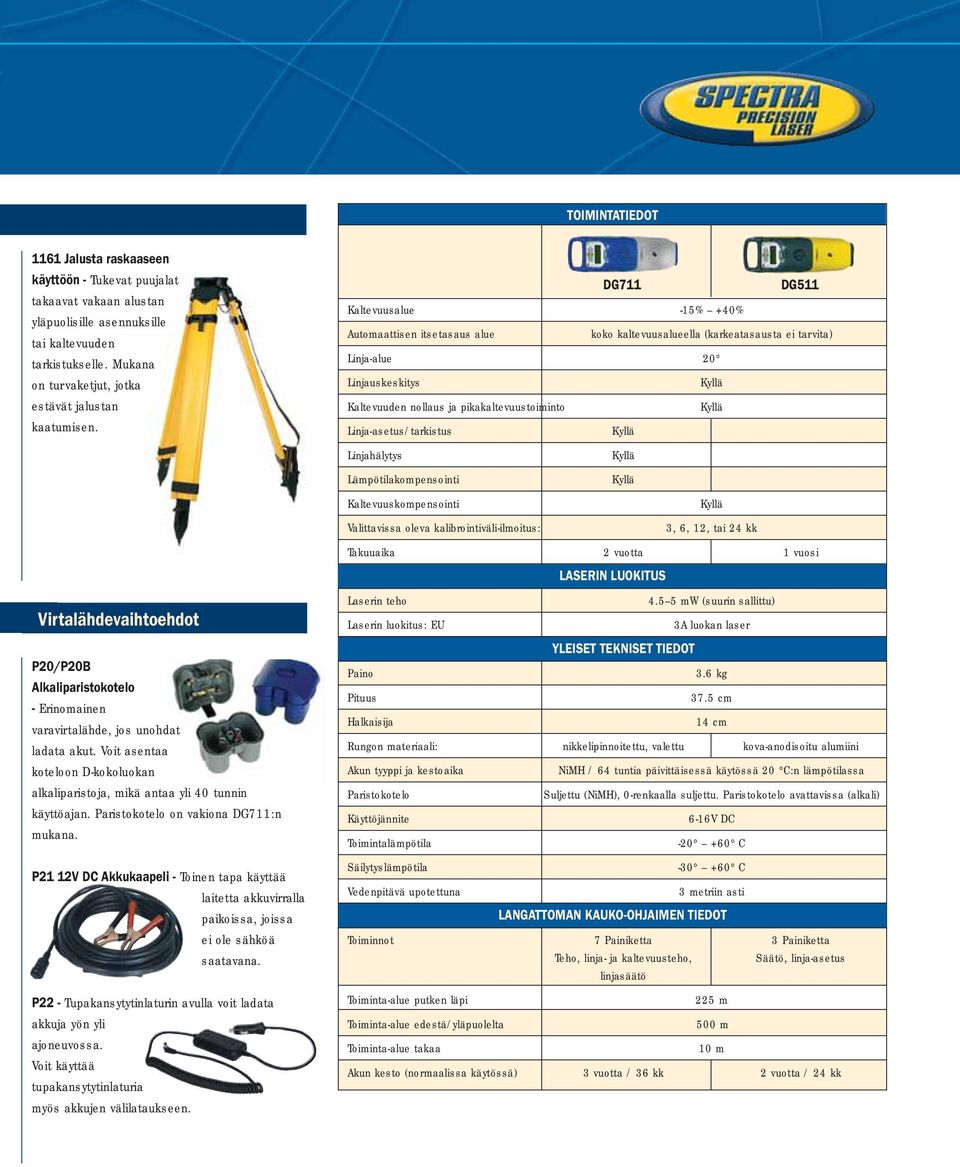

4 TOIMINTATIEDOT 1161 Jalusta raskaaseen käyttöön - Tukevat puujalat takaavat vakaan alustan yläpuolisille asennuksille tai kaltevuuden tarkistukselle. Mukana on turvaketjut, jotka estävät jalustan kaatumisen. Virtalähdevaihtoehdot P20/P20B Alkaliparistokotelo - Erinomainen varavirtalähde, jos unohdat ladata akut. Voit asentaa koteloon D-kokoluokan alkaliparistoja, mikä antaa yli 40 tunnin käyttöajan. Paristokotelo on vakiona DG711:n mukana. P21 12V DC Akkukaapeli - Toinen tapa käyttää laitetta akkuvirralla paikoissa, joissa ei ole sähköä saatavana. P22 - Tupakansytytinlaturin avulla voit ladata akkuja yön yli ajoneuvossa. Voit käyttää tupakansytytinlaturia myös akkujen välilataukseen. DG711 DG511 Kaltevuusalue -15% +40% Automaattisen itsetasaus alue koko kaltevuusalueella (karkeatasausta ei tarvita) Linja-alue 20 Linjauskeskitys Kaltevuuden nollaus ja pikakaltevuustoiminto Linja-asetus/tarkistus Linjahälytys Lämpötilakompensointi Kaltevuuskompensointi Valittavissa oleva kalibrointiväli-ilmoitus: 3, 6, 12, tai 24 kk Takuuaika 2 vuotta 1 vuosi LASERIN LUOKITUS Laserin teho mw (suurin sallittu) Laserin luokitus: EU 3A luokan laser YLEISET TEKNISET TIEDOT Paino 3.6 kg Pituus 37.5 cm Halkaisija 14 cm Rungon materiaali: nikkelipinnoitettu, valettu kova-anodisoitu alumiini Akun tyyppi ja kestoaika NiMH / 64 tuntia päivittäisessä käytössä 20 C:n lämpötilassa Paristokotelo Suljettu (NiMH), 0-renkaalla suljettu. Paristokotelo avattavissa (alkali) Käyttöjännite 6-16V DC Toimintalämpötila C Säilytyslämpötila C Vedenpitävä upotettuna 3 metriin asti LANGATTOMAN KAUKO-OHJAIMEN TIEDOT Toiminnot 7 Painiketta 3 Painiketta Teho, linja- ja kaltevuusteho, Säätö, linja-asetus linjasäätö Toiminta-alue putken läpi 225 m Toiminta-alue edestä/yläpuolelta 500 m Toiminta-alue takaa 10 m Akun kesto (normaalissa käytössä) 3 vuotta / 36 kk 2 vuotta / 24 kk

5 Kaltevuus (%) näkyy kallistetussa näyttöruudussa hyvin. Suojapinnoite estää kiviä ja muuta ainesta vaurioittamasta näyttöä. Kumisen suojuksen ansiosta laite voidaan asettaa pystysuoraan betonialustalle. Kumisuojus suojaa laitetta myös putken sisäänasennuksissa. Värikoodattu käyttöpaneeli osoittaa linja- ja kaltevuustoiminnot. Selkeys ja helppokäyttöisyys vähentää käyttökoulutustarvetta ja minimoi käyttövirheet. Nikkelipinnoitettu runko suojaa laitetta vedeltä ja lialta. Laser on helppo puhdistaa. Spectra Precision Laser on hyväksi ja laadukkaaksi todettu...tukena maailman johtava huoltoverkosto. DG711 Molemmat mallit mahdollistavat laitteen käytön jopa 100 %:n kaltevuudessa. Kaltevuusasetus tehdään manuaalisesti. Runkoliittimen kautta voidaan kytkeä varavirta, 12 voltin akku tai ladata ohjelmistopäivityksiä. Taittopiste on helppo määrittää selkeiden nivelmerkkien avulla: Heijastuskohde parantaa laserluodin näkymistä Erittäin kirkkaat LED-valot helpottavat teodoliitin tai optisen luodin kohdistusta Voit käyttää kaksivärisiä + - merkkejä riippuluodeille Kummassakin laitteessa on useita eri kielivaihtoehtoja. Myyjä voi ohjelmoida näyttökieleksi myös suomen tai ruotsin. DG711-mallin monipuolisella kauko-ohjaimella voidaan kytkeä virta päälle ja pois, säätää sivulinjaa ja kulmaa sekä muuttaa kaltevuuksia ja linjan tarkistuksen toimintoja. Kauko-ohjaimilla voidaan ohjata sivulinjaa. Kaukoohjaimella voi sammuttaa laserin, jos se jätetään kaivoon yön ajaksi. DG511
