1 Pressutalli 8x4x4m 450g PVC KH Kokoamis- ja käyttöönotto-opas w w w. k i n g h a l l. f i

2 Onnittelut valinnastasi Kinghall -pressutallit ovat valmistettu laadukkaista materiaaleista monipuoliseen käyttöön suunniteltuna. Kattava valikoima tarjoaa tallin kaikenlaisiin tarpeisiin niin henkilöautotallista caravan-talliin kuin suureen työkonesuojaan. Tämä käyttöohje sisältää turvallisuusvaroitukset ja -varotoimet, kokoamis-, käyttö-, tarkastus ja hoito-ohjeet sekä osaluettelon ja -kaavion. Säilytä ostokuittisi tämän käyttöohjeen yhteydessä. Säilytä käsikirja sekä ostokuitti turvallisessa, valolta suojatulta ja kuivassa paikassa vastaisuuden varalta. Sisällysluettelo 2. Sisällysluettelo 3. Tekniset tiedot, Yleiset Kinghall takuuehdot 4. Turvallisuusvaroitukset ja turvatoimet 6. Tallin kokoaminen 6. Purkaminen pakkauksista 7. Kokoaminen 13. Ankkurointiohjeet 16. Pressupeitteen asennusohje 18. Tallin huoltaminen ja kunnossapito 19. Kokoamiskuva 20. Osaluettelo 21. Turvahuomioita & turvaohjeet 2

3 Tekniset tiedot Tallin koko 8x4x4 metriä Oviaukon korkeus 3,5 metriä Oviaukon leveys 4 metriä Putket Galvanoidut teräsputket Runkoputket Ovaali 32x45mm x 1,2 mm Vaakaputket 38x1,0mm Pressu 450g/m2 PVC-pressu Pressun väri Hopeanharmaa UV-suojaus Kyllä Yleiset Kinghall takuuehdot Kinghall -talleilla on kahdentoista (12) kuukauden materiaali- ja valmistusvirhetakuu. Takuu edellyttää, että talli on asennettu ammattilaisten toimesta, asianmukaiselle alustalle, joka kestää siihen kohdistuvan, tallin painosta aiheutuvan rasituksen. Takuu ei kata virheellisen asennuksen, lumen, tuulen tai myrskyn muuten aiheuttamia vaurioita. Valmistaja ja/tai jälleenmyyjä on toimittanut tämän käyttöohjeen ja osaluettelon apuvälineeksi. Valmistaja tai jälleenmyyjä ei takaa tai lupaa, että ostaja pystyy tekemään korjauksia tuotteeseen tai, että ostaja pystyy vaihtamaan mitään osia tuotteeesta. Valmistaja ja/tai maahantuoja nimenomaan toteaa, että kaikki korjaukset ja osienvaihdot on jätettävä pätevien ja valtuutettujen teknikoiden suoritettavaksi. Ostaja ottaa vastatakseen kaikista riskeistä ja korvausvelvollisuuksista, jotka johtuvat hänen korjauksistaan tai muutoksistaan alkuperäistuotteeseen tai hänen siihen asentamistaan varaosista. 3

4 Turvallisuusvaroitukset ja varotoimet VAROITUS: Tuotetta käytettäessä on aina noudatettava perusvarotoimia henkilö- ja laitevahinkovaaran vähentämiseksi. Lue nämä ohjeet kokonaisuudessaan ennen tuotteen käyttämistä! 1. Pidä työskentelyalue puhtaana. Sekaiset työskentelyalueet vetävät vahinkoja puoleensa. 2. Tarkista työskentelyalueen olosuhteet. Huolehdi siitä, että työskentelyalue on hyvin valaistu. Varo teräviä kulmia tallia kootessasi. Suorita kokoaminen tasaisella, puhtaalla ja avaralla paikalla. 3. Tarkista, ettei osia ole vahingoittunut. Ennenkuin käytät tuotetta, on tarkistettava huolellisesti pystyvätkö vahingoittuneelta näyttävät osat suoriutumaan aiotusta tehtävästään. Tarkista, ettei ole vaurioituneita osia tai muita seikkoja, jotka voisivat vaikuttaa tuotteen toimintaan. Vaurioituneet tai kuluneet osat on korjattava tai vaihdettava välittömästi. Tarkista, ettei missään osassa ole murtumia tai halkeamia, jotka voisivat vaikuttaa toimintaan ja suorituskykyyn. 4. Varaosat ja lisävarusteet. Käytä huoltaessa vain täsmälleen samanlaisia, valmistajan ja/tai jälleenmyyjän hyväksymiä tai suosittelemia varaosia. Muiden osien käyttö mitätöi takuun. 5. Tarkista aina välineet ja kootut osat kokoamisen jälkeen. Kaikkien liitosten tulisi olla tiukkoja ja kiinnittimien kiristettyjä. 6. Pidä lapset loitolla. Lapsia ei saa koskaan päästää työskentelyalueelle. Älä anna lasten leikkiä tallissa tai sen lähellä. 7. Käytä asianmukaisia työvaatteita ja suojavarusteita. Pressutallia kootessa suositellaan käytettäväksi suojaavia ja pitäviä jalkineita. Jos sinulla on pitkät hiukset, suojaa ne päähineen sisään. KÄYTÄ AINA ASIANMUKAISIA TYÖVAATTEITA JA SUOJAVARUSTEITA! 4

5 8. Käytä silmäsuojaimia. Käytä aina hyväksyttyjä iskunkestäviä suojalaseja, kun kokoat tätä tuotetta. 9. Älä kurottele. Pidä aina jalat tukevasti maassa ja säilytä hyvä tasapaino.. Älä yritä siirtää pressutallia. Älä nosta pressutallia. Kokoamiseen tarvitaan vähintään kuusi henkilöä. 11. Vältä ääriolosuhteita. Pressutalli saattaa kaatua kovassa tuulessa aiheuttaen henkilö- ja omaisuusvahinkoja. Pura talli, jos sääolot muuttuvat ankariksi ja saattaisivat vahingoittaa pressutallia. Valmistaja ja/tai jälleenmyyjä ei vastaa sääolojen aiheuttamista vahingoista eikä sitä voi pitää vastuullisena pressutalliin ankarien sääolojen, kuten kovan tuulen, rankkasateen, lumen tai jään aiheuttamille vahingoille missään olosuhteissa. 12. Sinun täytyy irrottaa pressupeite, kun tiedät ankarien sääolojen olevan tulossa. Jos pressupeite on tallin päällä, tarkista usein pressutallin ankkurointijärjestelmä, jotta talli pysyy pystyssä. Kunnollinen kiinnitys on sinun vastuullasi. Varoitus: Tässä käyttöohjeessa käsiteltävät varoitukset, huomiot ja ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita. Käyttäjän on ymmärrettävä, että tervettä järkeä ja varovaisuutta ei voida toimittaa tuotteen mukana, vaan ne jäävät hänen vastuulleen. 5

6 Tallin kokoaminen Purkaminen pakkauksista Ennen kuin aloitat tallin kokoamisen pura kaikki pakkaukset auki siististi mahdollisen jatkotarpeen vuoksi. Tarkista aina osien lukumäärä ja että kaikki osat ovat asianmukaisesti lähetyksen mukana ennen kuin aloitat tallin kokoamisen. HUOM! Pakkauksissa voi olla osia, jotka eivät ole osaluettelossa tuotekehityksen ja parantuneen rakenteen vuoksi. Lajittele osat valmiiksi työskentelyalueelle kokoamisohjeen mukaisesti ennen kuin aloitat kokoamisen. Mikäli tallista puuttuu osia, ole yhteydessä jälleenmyyjään ennen tallin kokoamista. TALLIA EI SAA KOOTA PUUTTEELLISENA tai TAKUU EI OLE VOIMASSA! Perustukset / pohjatyöt Suosittelemme tekemään tallin alle perustukset betonilaatoista, valetusta betonista, painekyllästetystä puusta tai metallikiskoista. Perustusten tulee ulottua vähintään 20 cm tallin uloimpien mittojen ulkopuolelle. 6

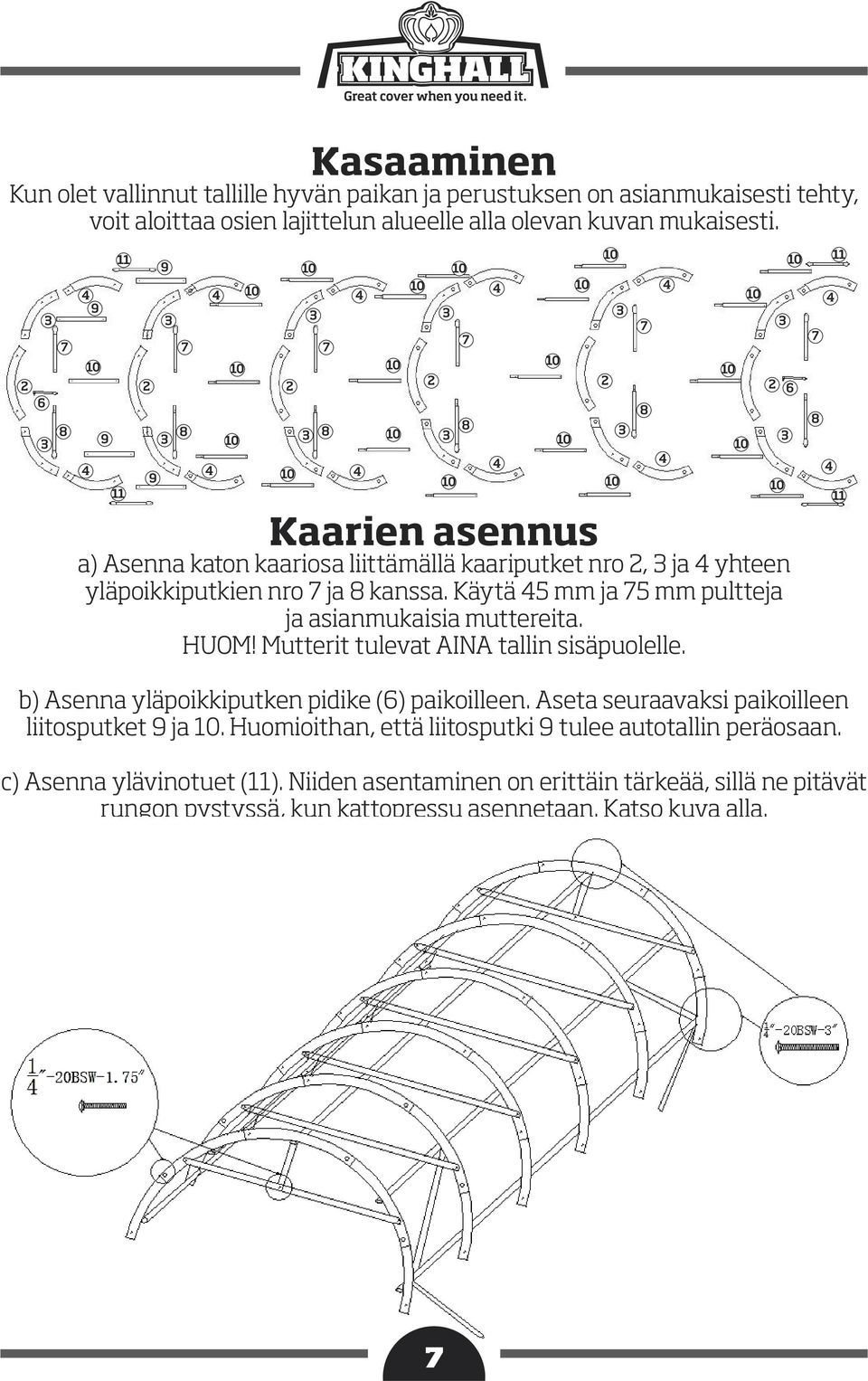

7 Kasaaminen Kun olet vallinnut tallille hyvän paikan ja perustuksen on asianmukaisesti tehty, voit aloittaa osien lajittelun alueelle alla olevan kuvan mukaisesti Kaarien asennus a) Asenna katon kaariosa liittämällä kaariputket nro 2, 3 ja 4 yhteen yläpoikkiputkien nro 7 ja 8 kanssa. Käytä 45 mm ja 75 mm pultteja ja asianmukaisia muttereita. HUOM! Mutterit tulevat AINA tallin sisäpuolelle b) Asenna yläpoikkiputken pidike (6) paikoilleen. Aseta seuraavaksi paikoilleen liitosputket 9 ja. Huomioithan, että liitosputki 9 tulee autotallin peräosaan. c) Asenna ylävinotuet (11). Niiden asentaminen on erittäin tärkeää, sillä ne pitävät rungon pystyssä, kun kattopressu asennetaan. Katso kuva alla. 7

8 Kattopressun ja sivupystyputkien asennus 1) Aseta kattopressu rungon päälle. HUOM! Pressun läpiviennit tulevat autotallin sisäpuolelle. Varmista, että kattopressun keskikohta osuu rungon keskikohtaan, jotta teltan katosta tulee tasainen valmiina. Varmista, että pressun oikea ja vasen puoli ovat yhtä pitkiä. Kiinnitä pressun narun ja läpivientien avulla päätyputkeen. 2) Nosta pressutallin toista pitkää sivua tasaisesti ylöspäin ja asenna sivupystyputket (1) paikoilleen. Kiinnitä liitosputket (9) ja () päätypystyputkeen 75 mm pulteilla ja sopivilla muttereilla. Liitä seuraavaksi vinotuet (5) teltan ensimmäiseen ja viimeiseen kaariosaan. Näin teltasta tulee kestävämpi ja se ei romahda kasaamisen aikana. Katso kuvat alla. PUTKI (11) SIVUTUKI (5) SIVUTUKI (5) 8

9 3) Nosta seuraavaksi tallin toinenkin reuna varovasti ylös ja toista kohdan 2. toimenpiteet. Tarkista tässä kohti ehdottomasti, että tallin kulmien ristimitat täsmäävät keskenään. 4) Kiinnitä pressu huolellisesti naruilla läpivientien avulla tallin alaputkiin. Näin saat pressun kiinnitetyksi tallin runkoon. Älä koskaan kiristä liikaa, liiallinen kiristäminen voi vahingoittaa pressua. Tarkista, että pressu on suorassa ja yhtä pitkällä vasemmalla sekä oikealla puolella. 9

10 5) Pressupeitteen päädyissä on ommelkujissa kaksi narua. Kiristä nämä narut niin, että peitteen pääty laskeutuu / taittuu alas ja peittää rungon. Kiristä naruja riittävästi ja tarkista, että etu- ja takapääty ovat yhtä pitkät. Varo kuitenkin kiristämästä liikaa ja vaurioittamasta pressua. Kiinnitä narut mukana toimitettuihin kierrekiinnikkeisiin oheisen kuvan mukaisesti. 6) Sovita ankkurointikiinnikkeet tallin liitosputkien päälle ja ankkuroi ne sokkeliin asianmukaisesti. Maahan ankkuroidessa työnnä ankkurointijalat ristikkäin kiinnikkeiden molemmilta puolilta, oikealla näkyvän kuvan mukaisesti. 1 0

11 Päätypressujen asentaminen 1) Pressutallin päädyissä on erilaiset pressut. Etupäädyssä on keskeltä aukeava ovi ja takapääty on umpinainen, varustettuna ilmanvaihtoa parantamalla verkkoikkunalla. 2) ETUPÄÄTY: Kiinnitä etupäädyn pressun tarranauhat rungon putkien ympärille. Varmista, että ovielementti on suorassa ja että vetoketju toimii asianmukaisesti. 3) TAKAPÄÄTY: Kiinnitä takapäädyn pressun tarranauhat runkoputkien ympäri ja kiinnitä pressu sitten runkoon pressukiinnikkeillä (1 kiinnike / 1 läpivienti) Autotallin ankkurointi 1) Kiinnitä talli asianmukaisesti sokkeliin ja asettele vielä tarvittaessa ylijäävien liepeiden päälle harkkoja, maata tai muita painavia esineitä (ei teräviä) pressun painoksi. 2) Varmista, että talli on kunnolla kiinnitetty, jotteivat vaihtelevat sääolosuhteet vahingoita tai riko tallia. 1 1

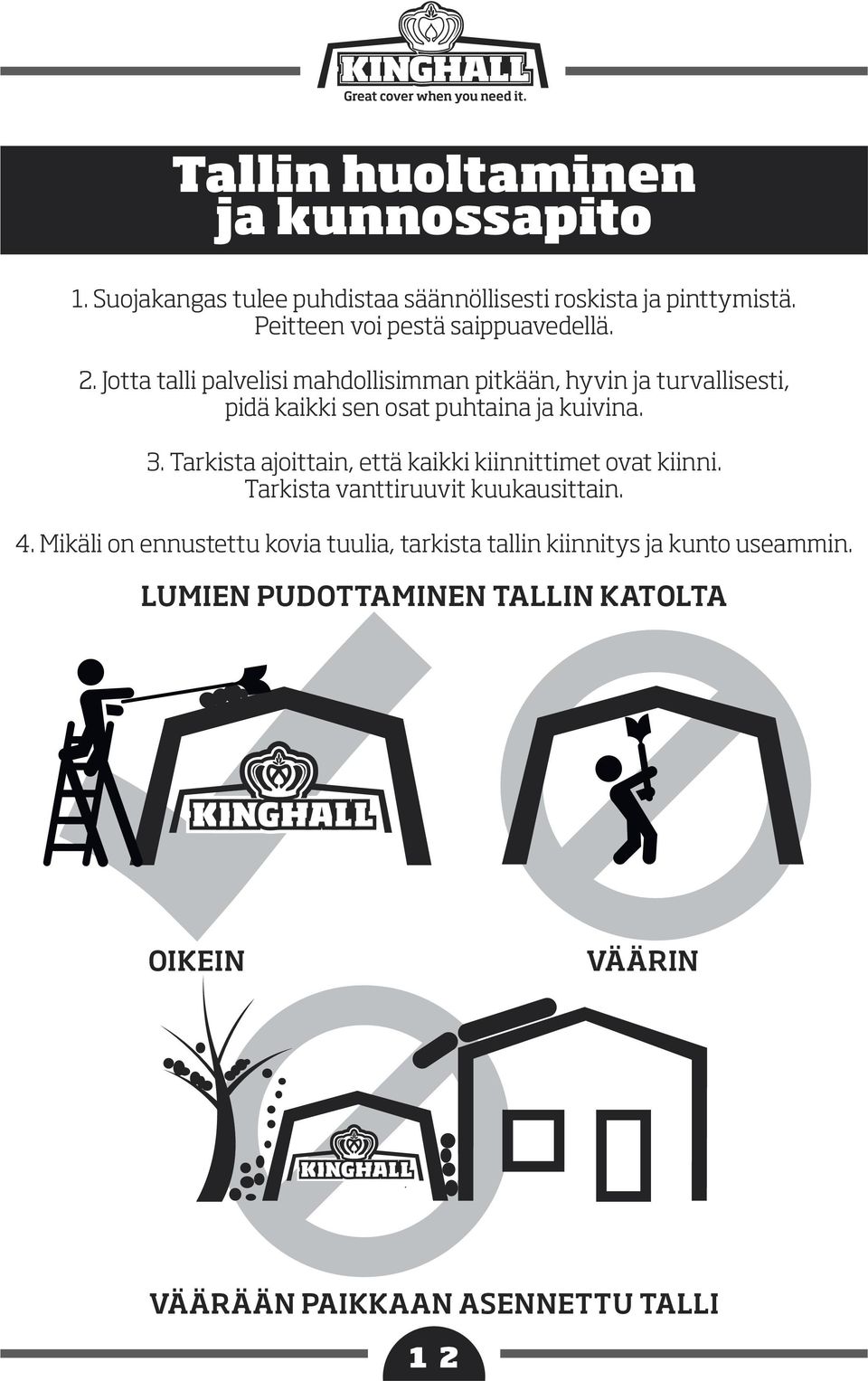

12 Tallin huoltaminen ja kunnossapito 1. Suojakangas tulee puhdistaa säännöllisesti roskista ja pinttymistä. Peitteen voi pestä saippuavedellä. 2. Jotta talli palvelisi mahdollisimman pitkään, hyvin ja turvallisesti, pidä kaikki sen osat puhtaina ja kuivina. 3. Tarkista ajoittain, että kaikki kiinnittimet ovat kiinni. Tarkista vanttiruuvit kuukausittain. 4. Mikäli on ennustettu kovia tuulia, tarkista tallin kiinnitys ja kunto useammin. Lumien pudottaminen tallin katolta OIKEIN VÄÄRIN VÄÄRÄÄN PAIKKAAN ASENNETTU TALLI 1 2

13 Osaluettelo Osa Kuvaus Määrä 1 Pystyputki 12 2 Keskikaari 6 3 Kulmakaaren yläosa 12 4 Kulmakaaren alaosa 12 5 Vinotuki 8 6 Yläpoikkiputken pidike 2 7 Yläpoikkiputken naaraskappale 6 8 Yläpoikkiputken koiraskappale 6 9 Liitosputki koiraskappale 9 Liitosputki naaraskappale Ylävinotuet 4 12 Ankkurointijalka (x305 mm) Ankkurointijalka (6x180 mm) 4 14 Kierrekiinnike 4 15 Ankkurointikiinnikkeet 8 16 Joustava pressukiinnike Ovipressun liukukiinnike 8 18 S-koukku Naru (2x16m ylös, 2x13m alas) 4 20 Pultti 45 mm Pultti 75 mm Mutteri 1 23 Kattopressu 1 24 Päätypressu 2 1 3

14 Turvahuomioita & turvaohjeet - Perehdy tähän ohjekirjaan huolellisesti ennen kasaamisen aloittamista. -Tarkista aina, että kaikki tarvittavat osat ovat mukana lähetyksessä. - Putket voivat olla pintakäsitelty ruosteelta suojaamiseksi. - Tämä pressutalli on tarkoitettu väliaikaiseksi suojaksi, eikä sitä saa käyttää vaativissa / äärimmäisissä sääolosuhteissa - Valitse pressutallille sijoituspaikka huolellisesti; Älä koskaan pressutallia voimakas tuuliseen paikkaan, vesi-, kaasutai sähköjohtojen päälle tai sähkölinjojen alle - Käsittele pressutallin osia aina varovasti, jotteivat putket lyttäänny tai rikkoonnu. Tallilähetys ja pakkausten kunto on aina tarkastettu lähettäessä useamman henkilön toimesta. - Älä koskaan säilytä mitään pressutallin katolla, seiniä vasten tai seinillä. - Älä koskaan aseta tikapuita tai muuta tallin seiniin nojaamaan. - Kattoon eikä seiniin saa kohdistaa painetta, iskuja tai kolhuja tallin sisä- tai ulkopuolelta. Esimerkiksi lumet on pudotettava tarvittavia apuvälineitä käyttäen varovasti tallin ulkopuolelta. - Älä väännä tai muokkaa tallin putkikehikkoa väkisin, sillä se voi vaurioitua pysyvästi. - Pressutalli on ankkuroitava erittäin tarkasti ja huolellisesti mukana seuraavilla tarvikkeilla ja mahdollisesti myös muilla tarvikkeilla (riippuen asennuspaikan olosuhteista). Voit joutua hankkimaan lisäkiinnitystarpeita. Konsultoi aina ammattilaista tallin asennuspaikkaa ja perustuksia suunniteltaessa. - Takuuehdot löydät tämän käyttöohjeen alkupuolelta. - Käyttöohjeen piirustukset ja mallikuvat ovat viitteellisiä ja tallin rakenne on voinut kehittyä ohjeen valmistamisesta. 1 4

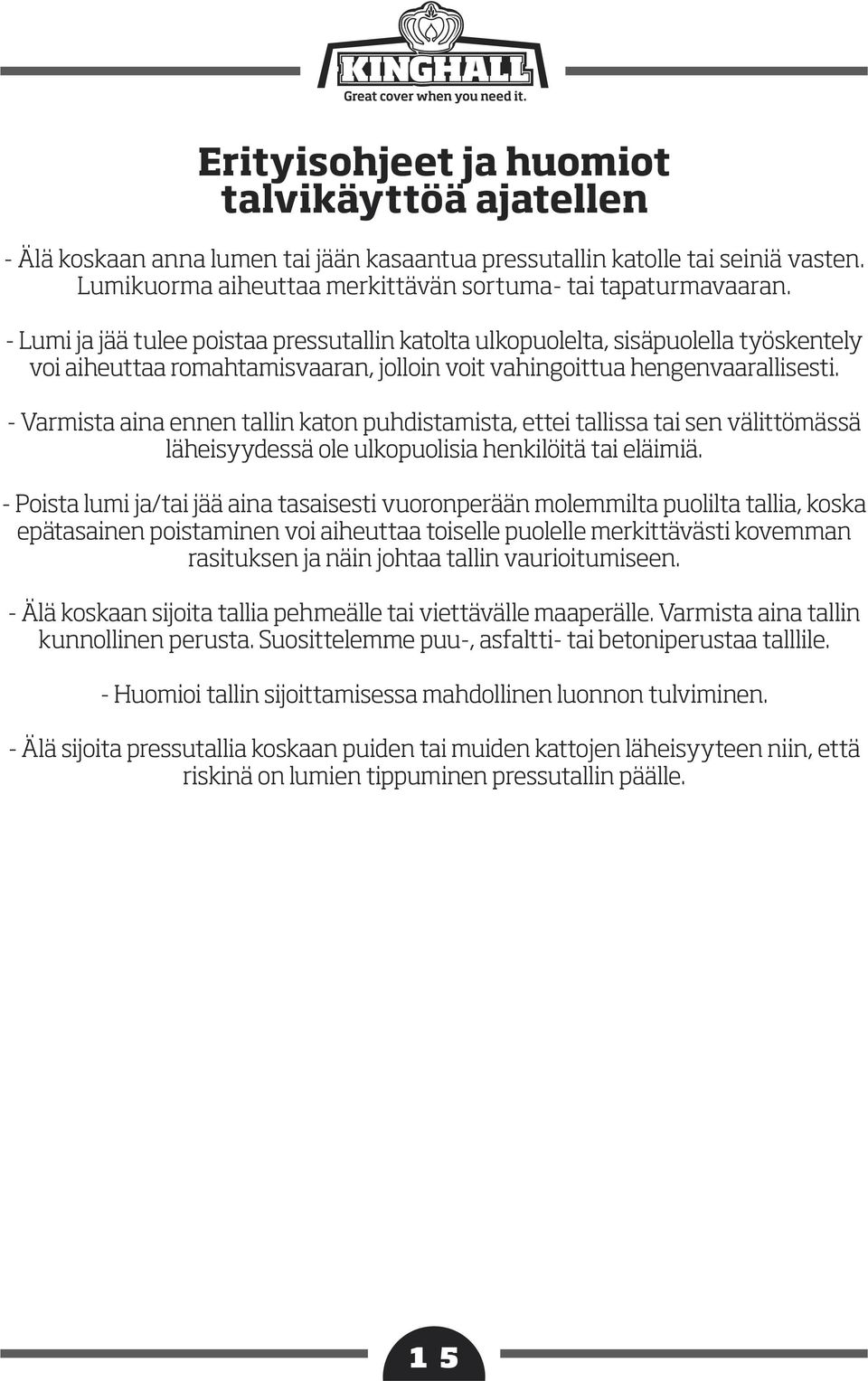

15 Erityisohjeet ja huomiot talvikäyttöä ajatellen - Älä koskaan anna lumen tai jään kasaantua pressutallin katolle tai seiniä vasten. Lumikuorma aiheuttaa merkittävän sortuma- tai tapaturmavaaran. - Lumi ja jää tulee poistaa pressutallin katolta ulkopuolelta, sisäpuolella työskentely voi aiheuttaa romahtamisvaaran, jolloin voit vahingoittua hengenvaarallisesti. - Varmista aina ennen tallin katon puhdistamista, ettei tallissa tai sen välittömässä läheisyydessä ole ulkopuolisia henkilöitä tai eläimiä. - Poista lumi ja/tai jää aina tasaisesti vuoronperään molemmilta puolilta tallia, koska epätasainen poistaminen voi aiheuttaa toiselle puolelle merkittävästi kovemman rasituksen ja näin johtaa tallin vaurioitumiseen. - Älä koskaan sijoita tallia pehmeälle tai viettävälle maaperälle. Varmista aina tallin kunnollinen perusta. Suosittelemme puu-, asfaltti- tai betoniperustaa talllile. - Huomioi tallin sijoittamisessa mahdollinen luonnon tulviminen. - Älä sijoita pressutallia koskaan puiden tai muiden kattojen läheisyyteen niin, että riskinä on lumien tippuminen pressutallin päälle. 1 5
