KH2317_75Ohm_FIN_SW.qxd :23 Uhr Seite 1 FIN+SW. Kompernaß GmbH Burgstraße 21 D Bochum Tuotenro: KH /05-V3

Transkriptio

1 KH2317_75Ohm_FIN_SW.qxd :23 Uhr Seite 1 FIN+SW Kompernaß GmbH Burgstraße 21 D Bochum Tuotenro: KH /05-V3

2 KH2317_75Ohm_FIN_SW.qxd :23 Uhr Seite 2 Mikrohifisarja Käyttöohje S Mikroanläggning Bruksanvisning

3 KH2317_75Ohm_FIN_SW.qxd :23 Uhr Seite 3

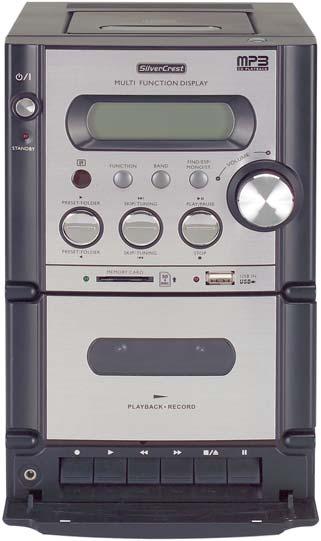

4 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 4 q 2( 2* 2^ 2& 2# 2$ 2% 2@ 2! w e r t y u i o a s 2( 2) d ; l k j h g f 5! 5@ 5# 5$ 5) 4( 4* 5% 5^ 5& 5* 5( 4& 4^ 4% 4$ 4# 4@ 4! 3( 3) 3! 3@ 3# 3$ 3% 3& 3^ 6) 4) 3* 6! 6@

5 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 3 Mikrohifisarja SilverCrest Sivu Määräystenmukainen käyttö 4 Toimituksen piiriin kuuluvat osat 4 Tekniset tiedot 4 Turvallisuusohjeita 4 Kokoaminen 5 Käyttöelementit 5 Paristojen asettaminen 6 Paristojen käsittely 6 Liittäminen 6 Virrankytkentä ja -katkaisu 6 Äänilähteen valinta 6 Äänenvoimakkuuden säätäminen 7 Äänensävyn säätö 7 Häiriöiden välttäminen (Beat cut) 7 Kuulokkeiden käyttö 7 Kellon asettaminen 7 Herätystoiminnon asettaminen (Timer) 7 Unikytkennän aktivointi (Sleep) 8 Radiokäytön / kaistan (ULA/KA) valinta 8 Radion käyttö 8 Kasettisoitin 9 CD-toiminnot 9 MP3-toiminnot 10 USB- ja muistikorttitoiminnot 11 Puhdistus ja hoito 12 Hävittäminen 12 Maahantuoja 12 Tärkeitä takuuohjeita 13 Lue käyttöohje ennen ensimmäistä käyttökertaa huolellisesti läpi ja pidä sitä lähettyvillä myös myöhemmissä käytöissä. Jos myyt laitteen, anna ohje myös seuraavalle omistajalle

6 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 4 Mikrohifisarja SilverCrest Määräystenmukainen käyttö Mikrohifisarja on tarkoitettu ainoastaan musiikki-cd:iden, MP3-CD:iden, CD-R:iden, CD-RW:iden, äänikasettien sekä SD-, MMC-korteille tai USB-muistitikulle tallennettujen MP3-tiedostojen toistamiseen ja radio-ohjelmien kuunteluun. Lisäksi mikrohifisarja soveltuu äänikasettien nauhoittamiseen. Mikrohifisarjaa ei ole tarkoitettu käytettäväksi kaupallisilla tai teollisuusaloilla. Laitteen määräystenvastaisesta käytöstä aiheutuvista vaurioista ei vastata takuun piirissä! Toimituksen piiriin kuuluvat osat 1 mikrohifisarja 2 kaiutinta 1 kaukosäädin 1 keskiaaltoantenni 1 käyttöohje 1 FM/ULA-antenni Tekniset tiedot Mikrohifisarja Nimellisjännite: Nimellisteho: Hätäparisto: Taajuusalue radio: Suojausluokka: 230 V~, 50 Hz 33 W 3 x 1,5 V:n AA-tyyppiä Keskiaallot (AM) KHz ULA (FM): 87,5-108 MHZ II Laitteen tekniset ominaisuudet mahdollistavat taajuusalueen säädön välillä KA (AM) khz. Eri maissa sattaa olla poikkeavia kansallisia määräyksiä määrätyille radiotaajuuksille. Huomaa, että kuunteluun osoitetun radiotaajuusalueen ulkopuolella vastaanotettuja tietoja ei saa käyttää hyväksi, antaa ulkopuolisille tai käyttää tarkoituksenvas-taisesti väärin. CD-asema Taajuusalue: Kasettiosa Kasetit: Nauhan pyörimisnopeus: Taajuusalue: Kaukosäädin Paristot: 100 Hz 16 khz Vakiokasetit (C-90 tai lyhyemmät) 4,75 cm/s 125 Hz 8 khz 2 x 1,5 V:n AAA-tyyppiä (eivät sisälly toimitukseen) Turvallisuusohjeita Älä anna lasten käsitellä sähkölaitteita ilman valvontaa, koska lapset eivät aina osaa arvioida mahdollista loukkaantumisvaaraa oikein. Tahattoman päällekytkemisen välttämiseksi tulee verkkopistoke irrottaa jokaisen käytön jälkeen ja ennen jokaista puhdistamista. Tarkista laite ja kaikki osat näkyvien vaurioiden varalta. Laitteen turvajärjestelmä toimii vain, kun laite on virheettömässä kunnossa. Verkkopistokkeen tulee sijaita aina helposti päästävässä paikassa niin, että laite voidaan hätätapauksessa irrottaa nopeasti sähköverkosta. Räjähdysvaara! Älä heitä paristoja tuleen. Älä lataa paristoja uudelleen. Sähköiskun aiheuttama vaara! Liitä laite verkkopistorasiaan, jonka verkkojännite on 230 V ~ /50 Hz. Älä käytä laitetta, jos liitäntäjohto tai verkkopistoke on vaurioitunut. Jos johto tai laite eivät toimi moitteettomasti tai ovat vahingoittuneita, vie ne välittömästi valtuutettuun huoltoliikkeeseen korjattaviksi tai vaihdettaviksi. Älä koskaan kasta laitetta veteen. Pyyhi se ainoastaan kevyesti kostutetulla liinalla. Älä jätä laitetta sateeseen äläkä käytä sitä koskaan kosteassa tai märässä ympäristössä. Pidä huolta siitä, ettei virtajohto kastu tai kostu käytön aikana. Älä koskaan itse avaa laitteen koteloa tai yritä korjata sitä. Jos laitteen kotelo avataan itse, turvallisuus ei ole taattu eikä takuu ole voimassa. Älä aseta laitteen päälle mitään nesteillä täytettyjä esineitä, kuten esim. maljakoita. Tulipalon vaara! Älä aseta laitetta kuumien pintojen lähelle. Älä sijoita laitetta paikkaan, jossa se altistuu suoralle auringonvalolle. Muutoin se saattaa ylikuumentua ja vaurioitua korvaamattomasti. Älä jätä laitetta käytön aikana ilman valvontaa. Älä koskaan peitä laitteen tuuletusaukkoja laitteen ollessa päällä. Älä aseta laitteen päälle avoimia palolähteitä, kuten esim. kynttilöitä. Loukkaantumisvaara! Pidä liitäntäjohto ja laite lapsilta ulottumattomissa. Lapset aliarvioivat usein sähkölaitteiden vaaran. Huolehti siitä, että laite on turvallisessa kunnossa. Jos laite putoaa tai vahingoittuu, sitä ei saa ottaa käyttöön. Jätä laite pätevän ammattihenkilön tarkastettavaksi ja tarvittaessa korjattavaksi. Paristoja ei saa antaa lasten käsiin. Lapset voivat pistää paristot suuhunsa ja nielaista ne. Silmävaurioiden vaara! Älä koskaan katso suoraan avattuun CD-lokeroon. Näkymätön lasersäde saattaa vahingoittaa silmiäsi

7 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 5 Varokaa! Häiriöpurskeita koskeva ohje (EFT / nopea sähköinen siirtymä): Nopeista sähköisistä purskeista (EFT) johtuvien toimintahäiriöiden esiintyessä tuote on nollattava (virransyöttö tulee mahdollisesti keskeyttää ja liittää jälleen uudelleen) tavanomaisen toiminnan palauttamiseksi. Staattisen sähkön purkaukset Staattisen sähkön purkauksista johtuvien toimintahäiriöiden esiintyessä tuote on nollattava (virransyöttö tulee mahdollisesti keskeyttää ja liittää jälleen uudelleen) tavanomaisen toiminnan palauttamiseksi. Ohje: Staattisen sähkön purkautumista esiintyy, kun muovipohjaisilla kengillä kävellään samoin keinokuitua sisältävällä kokolattiamatolla. Kengänpohjan hankaus kokolattiamatolla synnyttää kehoon latauksen, joka purkautuu, kun kosketetaan sähköä johtavaa esinettä, kuten esim. ovenkahvaa tai auton runkoa. Tällöin riittää se, että johtavaa esinettä lähestytään muutamien senttien päähän. Suora kosketus ei ole tarpeen purkausta varten. Lataus voi myös purkautua valokaaren kautta. Latauksen purkautuminen on siten mahdollista myös muovikotelo-osissa. Ohje: Laitteessa on liukumattomat kumijalat. Koska lattioiden pinnat koostuvat erilaisista materiaaleista ja niitä käsitellään erilaisilla hoitoaineilla, ei voida täysin sulkea pois sitä, että jotkin näistä aineista sisältävät kumijalkoja pehmentäviä ainesosia. Aseta tarvittaessa liukumaton alusta laitteen jalkojen alle. Huomioi tekijänoikeus Huomaa CD:itä, kasetteja tai radio-ohjelmia nauhoittaessasi laitteen käyttömaassa voimassa olevat tekijänoikeusmääräykset. Kokoaminen Poista mikrohifisarja ja lisävarusteet pakkauksesta. Poista kaikki kuljetusvarmistukset ja teipit/liimakalvot. Aseta mikrohifisarja tasaiselle, vaakasuoralle pinnalle. Aseta mikrohifisarja niin, että CD-lokeron q luukku voidaan avata kokonaan. Aseta kaiuttimet mikrohifisarjan oikealle ja vasemmalle puolelle. Käyttöelementit q CD-lokero w CD-lokero auki / kiinni (OPEN / CLOSE) e Näyttö r KAISTANVALINTA-painike (FM/KA) t FIND/ESP/MONO/ST -painike. y Äänenvoimakkuuden säätö (Volume) u PLAY/PAUSE -painike i STOP-painike o USB-liitäntä a Muistikorttilliitäntä (SD, MMC) s Kasettilokero d Suojaläppä f Kasettipainike PAUSE g Kasettipainike STOP/EJ. h Kasettipainike ETEENPÄINKELAUS j Kasettipainike TAAKSEPÄINKELAUS k Kasettipainike PLAY l Kasettipainike NAUHOITUS ; Paristokotelo 2) Kuulokeliitäntä 2! Painike SKIP/TUNING TAAKSE 2@ Painike PRESENT FOLDER ALAS 2# Painike PRESENT FOLDER YLÖS 2$ Painike SKIP/TUNING ETEEN 2% Kaukosäätimen sensori 2^ MEDIAVALINTA-painike (Toiminto) 2& Standby-valo 2* Painike STANDBY 2( Kaiutin 3) Liitäntäholkki 75 ohmia 3! AM/KA-antennin liitäntä 3@ Kaiutinliitäntä VASEN + 3# Kaiutinliitäntä VASEN - 3$ Kaiutinliitäntä OIKEA - 3% Kaiutinliitäntä OIKEA + 3^ KA-antenni 3& Virtajohto 3* BEAT CUT -kytkin 3( Virtakytkin (ON/OFF) 4) VOLUME + -painike (Äänenvoimakkuus) 4! Numeropainikkeet 4@ SLEEP-painike 4# TIMER-painike 4$ MEM/C-ADJ. painike 4% STOP-painike 4^ SKIP/TUNING VOR -painike 4& REPEAT-painike 4* FIND/ESP/MONO/ST. -painike 4( MEDIANVALINTA-painike (Toiminto) 5) MUTE-painike 5! STANDBY-painike 5@ PRESENT FOLDER UP -painike 5# BAND-PAINIKE (KAISTANVALINTA) 5$ PRESENT FOLDER DOWN -painike 5% RANDOM-painike 5^ PLAY/PAUSE -painike 5& EQ-painike 5* SKIP/TUNING TAAKSE -painike 5( INTRO-painike 6) VOLUME -painike (Äänenvoimakkuus -) 6! Paristokotelo 6@ FM/ULA -heittoantenni - 5 -

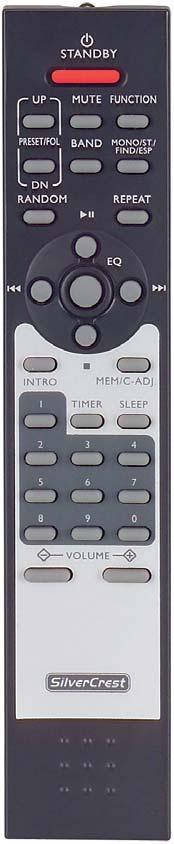

8 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 6 Paristojen asettaminen Mikrohifisarja tarvitsee sähkökatkoksen varalle 3 x 1,5 V AAtyypin paristot. Kaukosäädin tarvitsee 2 x 1,5 V:n AAA-tyypin paristot (Paristot eivät sisälly toimitukseen). Avaa laitteen alapuolella sijaitseva paristokotelo ; ja kaukosäätimen taustapuolella sijaitseva paristokotelo 6!. Aseta paristot paikoilleen paristolokeroihin oikein päin niissä osoitetulla tavalla. Sulje kumpikin paristokannen kotelo jälleen huolellisesti niin, että kansi napsahtaa paikoilleen. Paristojen käsittely Vuotavat paristot saattavat vahingoittaa mikrohifisarjaa ja kaukosäädintä. Jos et käytä mikrohifisarjaa tai kaukosäädintä pidempään, poista paristot laitteesta. Vaihda aina molemmat paristot samanaikaisesti ja käytä aina samantyyppisiä paristoja. Jos paristo vuotaa, käytä suojakäsineitä ja puhdista paristokotelo kuivalla liinalla. Liittäminen Kaiutin Liitä oikean kaiuttimen kaiutinkaapeli oikeisiin kaiutinliitäntöihin: Liitä valkoisella merkitty kaiutinkaapelin säie + -napaan 3% (punainen). Liitä kaiutinkaapelin musta säie -napaan 3$ (musta). Liitä vasemman kaiuttimen kaiutinkaapeli vasempiin kaiutinliitäntöihin: Liitä valkoisella merkitty kaiutinkaapelin säie + -napaan 3@ (punainen). Liitä kaiutinkaapelin musta säie -napaan 3# (musta). KA- ja ULA-antennin liittäminen ja suuntaaminen Keskiaaltolähettimen (KA) radiovastaanottoa varten tulee mikrohifisarjaan liittää ylimääräinen antenni. Ota mukana toimitettu keskiaaltoantenni 3^ pois pakkauksesta. Avaa antennin liitäntäkaapeli kelalta. Aseta rengas paikoilleen niin, että se lukittuu kuuluvasti antennijalustaan. Työnnä antennipistoke keskiaaltoantennin liitäntään 3!. Suuntaa keskiaaltoantenni 3! esim. kääntämällä niin, että radiovastaanotto on ihanteellinen. Jotta saisit mikrohifisarjallesi hyvän vastaanoton, levitä heittoantenni 6@ kokonaan ulos. Työnnä heittoantennin 6@ antennipistoke mikrohifisarjan 75 ohmin liitäntäholkkiin 3). Jos vastaanotto ei ole riittävää, muuta heittoantennin asentoa. Kiinnitä heittoantenni teipillä. Lisäantenni 75 ohmin liitäntään Jos vastaanotto on mukana toimitetulla heittoantennilla 6@ riittämätön, mikrohifisarja voidaan liittää taloantenniin. Työnnä taloantennin antennipistoke mikrohifisarjan 75 ohmin liitäntäholkkiin 3). Mikrohifisarja Liitä virtajohdon 3& verkkopistoke verkkopistorasiaan 230 V ~ /50 Hz. Virrankytkentä ja -katkaisu Kytkeminen päälle Kytke mikrohifisarjan taustapuolen virtakytkin 3( asentoon ON (I). Mikrohifisarja on Standby-tilassa ja Standby-valo 2& palaa punaisena. Sammuttaminen Kytke mikrohifisarjan taustapuolen virtakytkin 3( asentoon OFF (0). Toistokäyttö Paina Standby-käytössä mikrohifisarjan painiketta STANDBY 2*. Äänilähteen valinta Voit valita seuraavien äänilähteiden väliltä: CD-MP3 TAPE CARD-USB TUNER Paina MEDIAVALINTA-painiketta (Function) 2^ tai 4( niin monta kertaa, kunnes näytössä näytetään haluttua äänilähdettä. Ultralyhytaaltolähetysten (ULA) vastaanottoa varten tulee mikrohifisarjaan liittää heittoantenni 6@

9 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 7 Äänenvoimakkuuden säätäminen Voit säätää äänenvoimakkuutta kaukosäätimellä tai mikrohifisarjasta. Kaukosäädin Äänenvoimakkuutta korotetaan painamalla Volume + -painiketta 4). Paina painiketta niin usein, kunnes haluttu äänenvoimakkuus on säädetty. Äänenvoimakkuutta lasketaan painamalla Volume - -painiketta 6). Paina painiketta niin usein, kunnes haluttu äänenvoimakkuus on säädetty. Näytössä e näytetään säädetty äänenvoimakkuuden taso. Mikrohifisarja Äänenvoimakkuutta lisätään kääntämällä äänenvoimakkuuden säädintä y myötäpäivään. Äänenvoimakkuutta alennetaan kääntämällä äänenvoimakkuuden säädintä y vastapäivään. Näytössä e näytetään säädetty äänenvoimakkuuden taso. Kaiuttimien kytkeminen mykäksi (Mute) Mikrohifisarja kytketään mykäksi painamalla kaukosäätimen MUTE-painiketta 5). Näytössä e vilkkuu näyttö Volume. Halutessasi jatkaa kuuntelemista paina uudelleen kaukosäätimen MUTE-painiketta 5). Äänensävyn säätö Äänensävyn säädöllä voit säätää äänensävyn laadun kulloiseenkin musiikkityyliin sopivaksi. Voit valita seuraavista asetuksista: Pass Classic Rock Pop Jazz Paina painiketta EQ 5& niin usein, että näyttöön e ilmestyy haluttu äänensävyasetus. Kun muutat äänensävyä toiston aikana, äänensävy muuttuu välittömästi. Häiriöiden välttäminen (Beat cut) Kohinanvaimennusta voidaan käyttää keskiaaltolähetyksiä kuunneltaessa tai tallennettaessa. Muutamat keskiaaltolähetykset saattavat sisältää häiriöitä, esim. kohinaa. BEAT CUT-kytkimellä 3* voi käyttäjä vähentää näitä häiriöitä kahdessa vaiheessa (1 ja 2). Kuulokkeiden käyttö Mikrohifisarjaan voidaan liittää kuulokkeet 3,5 mm:n jakkipistokkeella. Kuulokeliitäntä 2) sijaitsee mikrohifisarjan etupuolella. Kun kuulokkeet on liitetty, kaiuttimet kytketään pois päältä ja ääni kuuluu enää ainoastaan kuulokkeiden kautta. Työnnä kuulokkeiden jakkipistoke kuulokeliitäntään 2). Kellon asettaminen Kellonaika voidaan asettaa ainoastaan Standby-tilassa. Paina painiketta MEM/C-ADJ 4$ ja pidä sitä painettuna n. kolmen sekunnin ajan. Säätääksesi 12 tunnin tai 24 tunnin näyttötilan, paina painiketta 2$ / 4^ tai 2! / 5*. Asetukset tallennetaan painamalla painiketta MEM/C-ADJ 4$. Näytössä e vilkkuu tuntinäyttö. Tunnit säädetään painamalla painikkeita 2$ / 4^ tai 2! / 5*. Asetukset tallennetaan painamalla painiketta MEM/C-ADJ 4$. Näytössä e vilkkuu minuuttinäyttö. Minuutit säädetään painamalla painikkeita tai 2! / 5*. Paina uudelleen painiketta MEM/C-ADJ 4$. Kellonaika on asetettu ja aktivoitu. Herätystoiminnon asettaminen (Timer) 2$ / 4^ Mikrohifisarjasi voi herättää sinut Sitä varten voit asettaa halutun herätysajan, äänilähteen ja äänenvoimakkuuden. Mikrohifisarja kytkee itsensä sitten päälle ja pois päältä säädettyyn kellonaikaan. Voit herätä radion tai CD:n musiikin tahtiin. Jos haluat herätä CD-musiikkiin, aseta levy CD-lokeroon q. Jos haluat herätä radion ääneen, valitse kanava painikkeella KAISTAVALINTA r / 5#. Päällekytkentäajan asettaminen Paina TIMER-painiketta 4# ja pidä sitä painettuna kahden sekunnin ajan. Näytössä e vilkkuu päällekytkentäajan tuntinäyttö. Säätääksesi päällekytkentäajan tunnit, paina painiketta 2$ / 4^ tai 2! / 5*. Asetus tallennetaan painamalla uudelleen TIMERpainiketta 4#. Näytössä e vilkkuu päällekytkentäajan minuuttinäyttö. Minuutit säädetään painamalla painiketta 2$ / 4^ tai 2! / 5*

10 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 8 Sammutusajan asettaminen Sammutusajan tunnit asetetaan painamalla TIMER-painiketta 4#. Näytössä e vilkkuu tuntinäyttö. Tunnit säädetään painamalla painiketta 2$ / 4^ tai 2! / 5*. Asetus tallennetaan painamalla uudelleen TIMER-painiketta 4#. Näytössä e vilkkuu sammutusajan minuuttinäyttö. Minuutit säädetään painamalla painikkeita 2$ / 4^ tai 2! / 5*. Äänilähteen asettaminen Paina TIMER-painiketta 4#. Näytössä e vilkkuu äänilähteen näyttö. Valitse painikkeilla 2$ / 4^ tai 2! / 5* haluttu äänilähde. Äänenvoimakkuuden säätäminen Paina TIMER-painiketta 4#. Näytössä e vilkkuu äänenvoimakkuuden näyttö. Valitse painikkeilla 2$ / 4^ tai 2! / 5* haluttu äänenvoimakkuus. Asetusten tallentaminen Paina TIMER-painiketta 4#. Näytössä e näytetään herätysasetukset peräkkäin. Kellosymboli osoittaa, että herätystoiminto on kytketty päälle. Jos laitteeseen ei ole asetettu CD:tä, laite kytkeytyy automaattisesti virittimelle ja toistaa viimeksi asetettua radioka-navaa. Kun haluat kytkeä herätystoiminnon pois päältä tai päälle, paina lyhyesti TIMER-painiketta 4#. Unikytkennän aktivointi (Sleep) Voit määrittää ajan, jonka jälkeen mikrohifisarja sammuttaa itsensä. Sammutusaika voidaan valita väliltä minuuttia. Kytke mikrohifisarja päälle. Paina painiketta SLEEP 4@ niin monta kertaa, kunnes sammutusaika on asetettu. Näytössä e näytetään sammutusaika.jokaisella painikkeen painannalla sammutusaika lyhenee 10 minuuttia. Kun haluttu sammutusaika näkyy näytöllä e, odota muutamia sekunteja, kunnes tavallinen näyttöruutu ilmestyy jälleen esiin. Unikytkentä on aktivoitu, ja se sammuttaa mikrohifisarjan valitun ajan kuluttua. Radiokäytön / kaistan (ULA/KA) valinta Mikrohifisarjalla voidaan vastaanottaa ULA- ja KA-lähetyksiä. Lähetystaajuus (ULA/KA) valitaan painamalla painiketta KAISTAVALINTA r / 5#. Radioasemalta toiselle vaihdetaan painamalla uudelleen painiketta KAISTAVALINTA r / 5#. Kun ULA-kuuluvuus on häiriöistä, kytke painikkeella FIND/ESP/MONO/ST. t / 4* monovastaanotolle. Radion käyttö Automaattinen haku Kytke mikrohifisarjan viritin päälle. Paina painiketta 2$ / 4^ tai 2! / 5* ja pidä sitä hetki painettuna. Haku käynnistyy ja pysähtyy automaattisesti, kun löytyy riittävän vastaanottotehon omaava taajuus. Haku käynnistetään uudelleen painamalla vielä kerran painiketta 2$ / 4^ tai 2! / 5* ja pitämällä sitä hetki painettuna. Haku pysäytetään painamalla uudelleen painiketta 2$ / 4^ tai 2! / 5*. Käsihaku Käsihaulla voit suorittaa radioaseman hienosäädön esim. vaikeissa vastaanotto-olosuhteissa. Kytke mikrohifisarjan viritin päälle. Vastaanottotaajuuden korottamiseksi painetaan lyhyesti painiketta 2$ / 4^. Vastaanottotaajuutta lasketaan painamalla lyhyesti painiketta 2! / 5*. Aseman tallentaminen (Memory) Voit tallentaa radioasemia jopa 40 ohjelmapaikalle (30 x ULA ja 10 x KA). Säädä haluttu radioasema kuuluville. Radioasema tallennetaan painamalla painiketta MEM/C-ADJ 4$. Näytössä e vilkkuu ohjelmapaikan näyttö. Valitse haluttu ohjelmapaikka numeropainikkeilla 4!. Toisen numeron syöttämällä radioasema tallennetaan automaattisesti. Radioasema on nyt tallennettu ohjelmapaikalle. Tallennetun aseman valitseminen Voit valita tallennetun radioaseman radiokäytön aikana. Kytke mikrohifisarjan viritin päälle. Paina haluttua tallennuspaikkaa numeropainikkeilla 4! Tallennettu radioasema voidaan myös valita painikkeilla PRESENT FOLDER UP 2#/5@ ja PRESENT FOLDER DOWN 2@/5$

11 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 9 Kasettisoitin Kasetin asettaminen paikoilleen Avaa suojakansi 1@ eteenpäin. Sen takana sijaitsevat kasettinauhurin käyttöpainikkeet (ja kuulokeliitäntä). Avaa kasettilokero painamalla painiketta STOP/EJ. 1$. Kasettilokero aukeaa automaattisesti. Aseta kasetti lokeroon nauhapuoli alaspäin. Nauhan tulisi olla tiukalla ja suorassa. Sulje kasettilokero 1!. Valitse kasettisoitin MEDIAVALINTA-painikkeella (Function) 2^ tai 4(. Kasetin käynnistäminen Paina kasettipainiketta PLAY k. Kasetin pysäyttäminen Paina kasettipainiketta STOP/EJ g. Toiston keskeyttäminen/jatkaminen Paina toiston aikana kasettipainiketta PAUSE f. Jatkaaksesi toistoa paina uudelleen kasettipainiketta PAUSE f. Kasetin eteen- ja taaksekelaus Paina kasettitilassa kasettipainiketta ETEENPÄINKELAUS 1% tai kasettipainiketta TAAKSEPÄINKELAUS 1^. Paina kasettipainiketta PLAY k, kun haluttu kappaleen kohta on saavutettu. Tallentaminen (Record) Voit nauhoittaa kasetille musiikkia radiosta tai CD:ltä. Etsi haluttu musiikki radio- tai CD-tilassa. Kun haluat aloittaa nauhoituksen, paina samanaikaisesti kasettipainiketta TALLENNUS l ja kasettipainiketta PLAY k. Kun haluat pysäyttää nauhoituksen, paina kasettipainiketta STOP/EJ. g. Huomioi tekijänoikeus Huomaa CD:itä, kasetteja tai radio-ohjelmia nauhoittaessasi laitteen käyttömaassa voimassa olevat tekijänoikeusmääräykset. CD-toiminnot CD:n asettaminen Valitse MEDIAVALINTA-painikkeella (Function) 2^ tai 4( CD-toiminto. Avaa CD-lokero q painamalla CD-LOKERO AUKI/KIINNI -painiketta w. CD-lokeron kansi kääntyy auki ylöspäin. Aseta CD paikoilleen CD-lokeroon q painettu puoli ylöspäin. Paina CD:tä kevyesti alaspäin, kunnes se asettuu tiukasti keskiöön. Sulje CD-lokero q painamalla uudelleen CD-LOKERO AUKI/KIINNI -painiketta w. Näytössä e näytetään CD:n tiedot (kappaleiden lukumäärä ja kokonaissoittoaika). CD:n poistaminen Avaa CD-lokero q painamalla mikrohifisarjan painiketta CD-LOKERO AUKI/KIINNI w. Poista CD. Toiston aloittaminen Paina painiketta u / 5^. Toiston lopettaminen Paina painiketta i / 4%. Toiston keskeyttäminen/jatkaminen Paina toiston aikana painiketta u / 5^. Toistoa jatketaan painamalla uudelleen painiketta u / 5^. Kappaleiden selaaminen Toistaaksesi CD:n seuraavan kappaleen paina painiketta 2$ / 4^. Toistaaksesi CD:n edellisen kappaleen, paina lyhyesti kaksi kertaa peräkkäin painiketta 2! / 5*. Kappaleen eteen- ja taaksekelaus Paina toiston aikana painiketta 2$ / 4^ tai 2! / 5*. Pidä painiketta painettuna niin kauan, kunnes olet päässyt haluamaasi kohtaan kappaletta. Toistotoiminto (REPEAT) Toistotoiminnolla voidaan CD:n yksittäisiä kappaleita tai kaikkia CD:n kappaleita toistaa kertautuvasti. Yksittäisen kappaleen kertaamiseksi painetaan painiketta REPEAT 4&. Näytössä e näytetään REPEAT. Toistaaksesi CD:n kaikki kappaleet kertautuvasti, paina kahdesti painiketta REPEAT 4&. Näytössä e näytetään REPEAT ALL. Toistaminen lopetetaan painamalla REPEAT-painiketta 4& niin monta kertaa, että REPEAT / ALL poistuu näytöstä. Kappaleiden soittaminen satunnaisessa järjestyksessä (RANDOM) Paina kaukosäätimen painiketta RANDOM 5%. CD:n kappaleet soitetaan satunnaisessa järjestyksessä

12 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 10 Kappaleiden järjestyksen ohjelmointi Voit ohjelmoida sen järjestyksen, jossa CD:n kappaleet tulisi toistaa. Tämä on mahdollista ainoastaan, kun toisto on pysäytetty. Paina painiketta MEM/C-ADJ 4$. Näytössä e näytetään ohjelmapaikkaa 1 sille kappaleelle, joka tulee toistossa soittaa enimmäisenä. Tähän on käytettävissäsi 64 ohjelmapaikkaa. Valitse painikkeella 2$ / 4^ tai 2! / 5* ohjelmapaikalle haluamasi kappale. Asetukset tallennetaan painamalla painiketta MEM/C-ADJ 4$. Lisää kappaleita tallennat toistamalla edellä olevat vaiheet. Ohjelmointi pysyy tallennettuna niin kauan, kunnes CD poistetaan CD-lokerosta tai mikrohifisarja sammutetaan. Ohjelmoidun kappalejärjestyksen kuuntelu Paina painiketta MEM/C-ADJ 4$. Näytössä e näkyy Memory ja ensimmäinen ohjelmoitu kappale. Aloita toisto painamalla painiketta u / 5^. ESP-toiminto Tärinänvaimennus ESP (Electronic Shock Protection) huolehtii siitä, että tärinää esiintyessä CD:n musiikki toistetaan ilman häiriöitä. ESP tallentaa tätä varten kappaletta 40 sekuntia eteenpäin. ESP aktivoidaan painamalla painiketta FIND/ESP/MONO/ST. t / 4*. Näytössä näkyy lyhyesti 40 Sek. Tavallisessa näytössä vilkkuu nyt CD:n tietojen vieressä "ESP". ESP otetaan pois käytöstä painamalla uudelleen painiketta FIND/ESP/MONO/ST. t / 4*. "ESP" sammuu näytöstä. MP3-toiminnot MP3 MP3 on Fraunhofer-instituutin kehittämä äänitiedostojen pakkausformaatti. MP3-muotoon pakattujen musiikkikappaleiden koko on enää murto-osa niiden alkuperäisestä koosta, jolloin esim. CD-R/CD-RW:lle voidaan tallentaa huomattavasti enemmän musiikkia kuin tavanomaisille audio-cd:ille, joiden audiotiedot tallennetaan CDA-muodossa. MP3-kappaleen toistaminen Aseta CD-lokeroon q MP3-tiedostoja sisältävä CD. Valitse MEDIAVALINTA-painikkeella (Function) 2^ tai 4( CD-toiminto. Näytössä e näytetään CD:llä olevien levyjen lukumäärä, kappaleiden määrä ja MP3. Aloita CD:n toisto painamalla painiketta u / 5^. Saadaksesi esiin MP3-lisätiedot (ID3-tagit) pidä painiketta FIND/ESP 4* painettuna kaksi sekuntia. Jos CD:llä on useita MP3-levyjä, toimi seuraavasti: Valitse levy painamalla PRESENT FOLDER UP -painiketta 2# / 5@ tai PRESENT FOLDER DOWN -painiketta 2@ / 5$. Käynnistä koko levyn toisto painikkeella u / 5^. Tai valitse kappale painikkeella 2$ / 4^ tai 2! / 5*. Aloita toisto painikkeella u / 5^. Toiston lopettaminen Paina painiketta i / 4%. Kappaleiden selaaminen Toistaaksesi CD:n seuraavan MP3-kappaleen paina painiketta 2$ / 4^. Toistaaksesi CD:n edellisen MP3-kappaleen, paina lyhyesti kaksi kertaa peräkkäin painiketta 2! / 5*. Kappaleen eteen- ja taaksekelaus Voit toistaa yhden MP3-kappaleen tiettyjä kohtia. Paina toiston aikana painiketta 2$ / 4^ tai 2! / 5*. Pidä painiketta painettuna niin kauan, kunnes olet päässyt haluamaasi kohtaan kappaletta. Hakutoiminnot Hakutilassa voit hakea kappaleen tai levyjä MP3-CD:ltäsi tiedostonimellä. Voit etsiä joko alkukirjaimen (A-Z) tai numeroiden (0-9) mukaan. Aseta CD-lokeroon MP3-tiedostoja sisältävä CD. Valitse MEDIAVALINTA-painikkeella (Function) 2^ tai 4( CD-toiminto. Hakutila käynnistetään painamalla kerran kaukosäätimen painiketta FIND/ESP 4*. Näytössä e vilkkuu suurennuslasisymboli ja ensimmäinen A-kirjaimella alkava tiedostonimi näytetään. Jos yksikään tiedostonimi ei ala "A":lla, näytetään "A-NONE". Paina painiketta 2$ / 4^ tai 2! / 5* niin monta kertaa, kunnes näytössä e näytetään haluttua alkukirjainta tai numeroa. Kappale toistetaan painamalla painiketta u / 5^. Jos useampi tiedosto alkaa kirjaimella A, paina painiketta 2$ / 4^ kaksi sekuntia

13 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 11 Näytön e suurennuslasisymboli lakkaa vilkkumasta. Kirjain A alkaa vilkkua. Paina painiketta 2$ / 4^ uudelleen. Näytössä e näytetään muut alkukirjaimella A alkavat tiedostonimet. Levyhaku käynnistetään painamalla kahdesti painiketta FIND/ESP 4*. Näyttöön e ilmestyy suurennuslasisymboli ja "Album". Näytetään kaikki A-kirjaimella alkavat levynimet. Paina painiketta 2$ / 4^ tai 2! / 5* niin monta kertaa, kunnes näytössä e näytetään haluttua levyä tai numeroa. Levy toistetaan painamalla painiketta u / 5^. Halutulla levyllä olevat kappaleet näytetään painamalla painiketta 2$ / 4^ kaksi sekuntia. Näytöstä e sammuu "Album" ja ensimmäinen kappale näytetään. Paina painiketta 2$ / 4^ tai 2! bzw. 5* niin usein, kunnes näytössä e näkyy haluttu kappale. Kappale toistetaan painamalla painiketta u / 5^. Tiedoston tietojen näyttäminen Näytössä e voidaan näyttää tiedostonimi, esittäjän nimi ja kappaleeseen kuuluvan levyn nimi. Käynnistä MP3-kappale. Paina toiston aikana painiketta FIND/ESP 4* ja pidä sitä painettuna kahden sekunnin ajan. Näytössä e näytetään peräkkäin levy, kappale ja esittäjä. Kokonaiskappalenäyttö kutsutaan jälleen esiin painamalla uudelleen painiketta FIND/ESP 4* kahden sekunnin ajan. MP3-kappaleiden järjestyksen ohjelmointi Voit ohjelmoida sen järjestyksen, jossa MP3-CD:n kappaleet tulisi toistaa. Tähän on käytettävissäsi 64 ohjelmapaikkaa. Tämä on mahdollista ainoastaan, kun toisto on pysäytetty. Paina painiketta MEM/C-ADJ 4$. Näytössä e vilkkuu levyjen lukumäärä ja näytetään ohjelmapaikkaa 1 sille kappaleelle, joka tulee toistettaessa soittaa ensimmäisenä. Valitse painikkeella 2$ / 4^ tai 2! / 5* ohjelmapaikalle haluttu levy. Asetukset tallennetaan painamalla uudelleen MEM/C-ADJ -painiketta 4$. Näytössä e vilkkuu ohjelmapaikan 1 kappalenäyttö. Valitse painikkeella 2$ / 4^ tai 2! / 5* ohjelmapaikkaan haluamasi kappale. Asetukset tallennetaan painamalla uudelleen MEM/C-ADJ -painiketta 4$. Lisää kappaleita tallennat toistamalla edellä olevat vaiheet. Ohjelmointi pysyy tallennettuna niin kauan, kunnes MP3-CD poistetaan CD-lokerosta tai mikrohifisarja sammutetaan. Ohjelmoidun kappalejärjestyksen kuuntelu Paina painiketta MEM/C-ADJ 4$. Näytössä e näkyy Memory ja ensimmäinen ohjelmoitu kappale. Aloita toisto painamalla painiketta u / 5^. Ohjelmoidun MP3-kappalejärjestyksen tarkastaminen Pysäytä toisto painikkeella i / 4%. Paina painiketta MEM/C-ADJ 4$. Jokaisella painalluksella näytetään tallennettu kappale ohjelmapaikkojen kasvavassa järjestyksessä näytössä e. MP3-toistotoiminto (Repeat) Toistotoiminnolla voidaan MP3-CD:n yksittäisiä kappaleita tai kaikkia MP3-CD:n kappaleita toistaa kertautuvasti. Yhden kappaleen kertaamiseksi, paina painiketta REPEAT 4&. Näytössä e näytetään REPEAT. Kerrataksesi MP3-CD:n kaikki kappaleet useammin, paina kahdesti painiketta REPEAT 4&. Näytössä e näytetään REPEAT ALL. Kerrataksesi MP3-CD:n yhden levyn kaikki kappaleet useammin, paina kolmesti painiketta REPEAT 4&. Näytössä e näytetään REPEAT ALBUM. Repeat-toiminto keskeytetään painamalla REPEAT-painiketta 4& niin monta kertaa, että REPEAT / ALL / ALBUM poistuu näytöstä. USB- ja muistikorttitoiminnot MMC (Multimedia Card): Tallennusväline ääni- ja kuvatiedoille (suorakulmainen n. 24 x 1,4 x 32 mm) SD (Secure Digital Card): Tallennusväline ääni- ja kuvatiedoille. (suorakulmainen n. 24 x 2,1 x 32 mm) USB (Universal Serial Bus): Universaali liitäntä tiedonsiirtoa varten. USB-tikku: Tallennusväline ääni- ja kuvatiedoille. Koska saatavana on niin monenlaisia muistilaitteita, emme kuitenkaan voi taata yhteensopivuutta kaikkien nykyisten ja tulevien tallennusvälineiden kanssa

14 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 12 MP3:n toistaminen USB-tikulta tai muistikortilta Voit soittaa MP3-kappaleita USB-tikuilta, SD- tai MMC-muistikorteilta. Työnnä USB-tikku mikrohifisarjan USB-liitäntään o, tai työnnä SD- tai MMC-muistikortti muistikorttiliitäntään 1). Ohje: Jos liität mikrohifisarjaan samanaikaisesti USB-kortin ja SD- tai MMC-muistikortin, luetaan ainoastaan SD- tai MMCmuistikortin tiedot. Poista SD-/MMC-muistikortti halutessasi kuunnella musiikkia USB-tikulta. Valitse MEDIAVALINTA-painikkeella (Function) 2^ tai 4( CARD-USB -toiminto. Näytössä e näytetään levyjen lukumäärä ja Stop. Äänipäiden puhdistaminen Poista säännöllisin välein äänipäistä pöly- ja kasettikertymät. Äänipäiden epäpuhtaudet laskevat nauhoituksen ja toiston äänenlaatua. Äänipäiden puhdistukseen tulisi käyttää tavallista puhdistuskasettia. CD-laserin puhdistaminen Puhdista laser säännöllisin väliajoin. Laserin puhdistamiseen tulee käyttää tavallista puhdistus- CD:tä. Hävittäminen Aloita toisto painamalla painiketta u / 5^. Levyhaku Paina painiketta FIND/ESP 4*. Näyttöön e ilmestyy suurennuslasisymboli ja levyjen numerot ja levynimet näytetään. Valitse painikkeella 2$ / 4^ tai 2! / 5* haluttu levy. Aloita toisto painamalla painiketta u / 5^. Kokonaiskappalenäyttö kutsutaan jälleen esiin painamalla painiketta FIND/ESP 4* kahden sekunnin ajan. Näytössä e näytetään peräkkäin levy, kappale ja esittäjä. Suorita muu käyttö kuten kohdassa "MP3-toiminnot" on kuvattu. Puhdistus ja hoito Vakava sähköiskun vaara: Älä koskaan avaa laitteen koteloa. Sisällä ei ole minkäänlaisia hallintalaitteita. Älä koskaan yritä puhdistaa laitteen osia upottamalla niitä veteen tai muihin nesteisiin. Älä päästä koteloon minkäänlaisia nesteitä. Kotelon puhdistaminen: Irrota ensin verkkopistoke pistorasiasta. Mikrohifisarja ja kaiuttimet Hävitä mikrohifisarja tai sen osat hyväksytyn jätteidenhuoltoyrityksen tai kunnallisen jätehuoltolaitoksen avulla. Älä missään tapauksessa hävitä mikrohifisarjaa tavallisen kotitalousjätteen seassa. Noudata ajankohtaisia voimassa olevia määräyksiä. Epäselvissä tilanteissa ota yhteyttä paikalliseen jätehuoltoviranomaiseen. Paristot Älä missään tapauksessa hävitä paristoja tavallisen kotitalousjätteen seassa. Paristot saattavat sisältää myrkkyjä, jotka vahingoittavat ympäristöä. Hävitä paristot siksi ehdottomasti voimassa olevien lakisääteisten määräysten mukaisesti. Maahantuoja Kompernaß GmbH Burgstrasse 21 D Bochum, Germany i Puhdista kotelon ulkopinta kevyesti kostutetulla liinalla. Älä koskaan käytä bensiiniä, liuotinaineita tai muovia vahingoittavia puhdistusaineita!

15 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 13 Tärkeitä takuuohjeita Saatte tälle laitteelle 3 vuoden takuun ostopäiväyksestä lukien. Jos korkeista laatustandardeistamme huolimatta tästä laitteesta löytyy jotakin vikaa, ota yhteyttä asiakaspalvelunumeroomme. Jos sinua ei voida auttaa puhelimitse, saat käsittelynumeron (RMA-numeron) sekä osoitteen, jonne voit lähettää tuotteesi takuuhuoltoon. Liitä lähettäessäsi mukaan kopio ostotositteesta (kassakuitista). Laite tulee pakata kuljetusta varten turvallisesti ja RMAnumeron tulee olla suoraan näkyvillä. Ilman RMA-numeroa saapuvia lähetyksiä ei voida käsitellä. i Ohje: Takuu koskee ainoastaan materiaali- tai valmistusvirheitä. Takuu ei koske kuluvia osia särkyvien osien, kuten kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen käyttöön, ei ammattikäyttöön. Väärä ja asiaton käsittely, väkivallan käyttö ja muiden kuin valtuutetun huoltoliikkeemme suorittamat korjaukset ja toimenpiteet aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lainsäädännön mukaisia oikeuksia. Takuu koskee ainoastaan ensimmäistä ostajaa eikä sitä voida luovuttaa eteenpäin

16 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite

17 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 15 Täytä tämä lomake kokonaan ja lähetä se laitteen mukana! Mikrohifisarja KH2317 Varmistaaksesi maksuttoman korjauksen, ota yhteyttä huollon asiakaspalveluun. Pidä ostokuittisi tätä varten käsillä. Lähettäjä (kirjoita selvästi): Sukunimi Etunimi Katu Postinumero/-toimipaikka Maa Takuu Kompernass Service Suomi Tel: Fax: Puhelin Päiväys/Allekirjoitus Virheen kuvaus:

18 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite

19 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 17 Mikroanläggning SilverCrest Föreskriven användning 18 Leveransomfång 18 Tekniska specifikationer 18 Säkerhetsanvisningar 18 Uppställning 19 Kontrollelement 19 Lägga i batterier 20 Handskas med batterier 20 Anslutning 20 Sätta på och stänga av mikroanläggningen 20 Välja ljudkälla 20 Ställa in volym 21 Klanginställning 21 Undvika störningseffekter (Beat cut) 21 Använda hörlurar 21 Ställa klockan 21 Ställa in väckningsfunktion (Timer) 21 Aktivera insomningsfunktion (Sleep) 22 Välja radiodrift/band (UKV/MV) 22 Använda radion 22 Kassettbandspelare 23 CD-funktioner 23 MP3-funktioner 24 USB- och minneskortsfunktioner 25 Rengöring och skötsel 26 Kassering 26 Importör 26 Viktig information om garantin 27 Läs igenom bruksanvisningen noga innan du börjar använda anläggningen och spara den för senare bruk. Lämna över den tillsammans med mikroanläggningen till en ev. ny användare S

20 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 18 Mikroanläggning SilverCrest Föreskriven användning Den här mikroanläggningen är endast avsedd för att spela audio-cd, MP3-CD, CD-R, CD-RW, audiokassetter, MP3-filer från SD- och MMC-kort eller USB Memory Stick samt för att lyssna på radio. Den kan dessutom användas för att spela in audiokassetter. Mikroanläggningen är inte avsedd att användas yrkesmässigt eller inom industrin. Tillverkaren ansvarar inte för skador som är ett resultat av att apparaten använts på felaktigt sätt! Leveransomfång 1 Mikroanläggning 2 Högtalare 1 Fjärrkontroll 1 Mellanvågsantenn 1 Bruksanvisning 1 FM/UKV-antenn Tekniska specifikationer Mikroanläggning Nominell spänning: 230 V~, 50 Hz Nominell effekt: 33 watt Backupbatteri: 3 st.1,5v, typ AA Frekvensområde radio: MV (AM): KHz: UKV (FM) : 87,5-108 MHZ Skyddsklass: II Apparaten har tekniska förutsättningar får inställning av ett frekvensområde för MV (AM) på khz. Olika länder kan ha olika nationella regler för tillordning av radiofrekvensområden. Observera att den information som tas emot utanför det tillåtna radiofrekvensområdet inte för utnyttjas, överlämnas till tredje person eller missbrukas. CD-enhet Frekvensområde : Kassettbandspelare Kassetter: 100 Hz - 16 khz standardkassetter (C-90 eller kortare) Kassettbandets hastighet: 4,75 cm/sek. Frekvensområde : 125 Hz - 8 khz Fjärrkontroll Batterier: 2 st. 1,5V, typ AAA (ingår inte i leveransen) Säkerhetsanvisningar Låt inte barn handskas med elektriska apparater utan att någon vuxen håller uppsikt de förstår inte alltid vad som kan vara farligt. För att undvika att anläggningen sätts på av misstag ska du dra ut kontakten efter varje användningstillfälle och innan den rengörs. Kontrollera så att anläggningen inte har några synliga skador. Säkerheten kan bara garanteras om alla delar är i felfritt skick. Kontakten måste alltid vara lättåtkomlig så att den snabbt kan dras ut vid nödsituationer. Explosionsrisk! Släng aldrig batterier i elden! Ladda inte upp batterier (som inte är uppladdningsbara). Risk för elektriska stötar! Anslut anläggningen till ett eluttag med en nätspänning på 230 V ~ /50 Hz. Använd inte anläggningen om kabeln eller kontakten skadats. Lämna omedelbart in apparater som inte fungerar som de ska eller som har skadade ledningar till kundtjänst för reparation eller utbyte. Doppa aldrig ner anläggningen i vatten. Torka bara av den med en fuktig trasa. Utsätt aldrig apparaten för regn och använd den aldrig i fuktiga eller våta utrymmen. Se till så att kabeln inte blir våt eller fuktig när du använder anläggningen. Du får aldrig försöka öppna eller reparera höljet. Gör du det kan vi inte garantera säkerheten och garantin förlorar sin giltighet. Ställ inga kärl med vätska, t ex blomvaser, på anläggningen. Brandrisk! Använd inte anläggningen i närheten av heta ytor. Ställ inte anläggningen i direkt solljus. Då kan den överhettas och totalförstöras. Lämna aldrig anläggningen utan uppsikt när den används. Täck aldrig över ventilationsöppningarna när anläggningen används. Ställ inga öppna lågor, som t ex stearinljus på anläggningen. Skaderisk! Håll barnen på avstånd från anläggning och anslutningsledning. Barn underskattar ofta riskerna med elektriska apparater. Se till så att anläggningen står stadigt. Om anläggningen faller i golvet eller skadas på annat sätt får du inte använda den längre. Låt kvalificerad fackpersonal kontrollera och reparera den om det behövs. Batterier får inte hamna i händerna på små barn. De kan stoppa batterierna i munnen och svälja dem. S

21 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 19 Risk för ögonskador! Titta aldrig rakt in i det öppna CD-facket. Den osynliga laserstrålen kan skada dina ögon. Varning! Information om EFT/snabba elektriska transienter (pulser): Om det uppstår fel i funktionen på grund av snabba elektriska transienter (EFT) måste anläggningen återställas (ev. måste strömförsörjningen brytas och sedan anslutas igen) för att allt ska fungera som det ska igen. Elektrostatiska urladdningar Om det uppstår fel i funktionen på grund av elektrostatiska urladdningar måste anläggningen återställas (ev. måste strömförsörjningen brytas och sedan anslutas igen) för att allt ska fungera som det ska igen. Observera: En typ av elektrostatisk urladdning uppstår om man går över ett golv med plastmatta med skor med plastsulor. Genom den friktion som uppstår när du går med plastsulor över en plastmatta uppstår en laddning i kroppen som sedan urladdas så snart man tar i ett föremål som leder elektricitet, t ex ett dörrhandtag eller bilens kaross. Då räcker det om man kommer på några få centimeters avstånd från det ledande föremålet. Man behöver alltså inte röra vid det direkt för att en urladdning ska uppstå. Urladdningen kan också ske genom en ljusbåge. Den kan alltså utösas även genom höljets plastdelar. Observera: Den här apparaten är utrustad med halkfria gummifötter. Eftersom underlaget kan bestå av olika material som ska behandlas med de mest skilda typer av medel kan man inte helt utesluta risken för att vissa av dessa ämnen kan angripa och mjuka upp gummifötterna. Lägg ett halkfritt underlag under apparatens fötter om det behövs. Respektera upphovsrätten Följ de bestämmelser som gäller för upphovsrätt i det land där apparaten används när du spelar in CD-skivor, kassetter eller avsnitt ur radioprogram. Uppställning Ta upp mikroanläggningen och alla tillbehör ur förpackningen. Ta bort alla transportskydd och all tejp och plast. Ställ mikroanläggningen på en plan, horisontell yta. Ställ mikroanläggningen så att luckan till CD-facket q går att öppna helt och hållet. Sätt högtalarna på höger och vänster sida av anläggningen. Kontrollelement q CD-fack w Öppna/Stänga CD-luckan (OPEN/CLOSE) e Display r Bandväljare (FM/MV) t Knapp FIND/ESP/MONO/ST. y Volymreglage (Volume) u Knapp PLAY/PAUSE i Knapp STOP o USB insticksplats a Insticksplats Memory Card (SD, MMC) s Kassettfack d Skyddslucka f Kassettknapp PAUSE g Kassettknapp STOP/EJ. h Kassettknapp SPOLA FRAMÅT j Kassettknapp SPOLA BAKÅT k Kassettknapp PLAY l Kassettknapp INSPELNING ; Batterifack 2) Uttag för hörlurar 2! Knapp SKIP/TUNING BAKÅT 2@ Knapp PRESENT FOLDER DOWN 2# Knapp PRESENT FOLDER UP 2$ Knapp SKIP/TUNING FRAMÅT 2% Sensor till fjärrkontroll 2^ Knapp FUNKTIONSVÄLJARE (Function) 2& Standby kontrollampa 2* Knapp STANDBY 2( Högtalare 3) Uttag för 75 ohms anslutning 3! Anslutning för AM/MV-antenn 3@ Högtalaranslutning VÄNSTER + 3# Högtalaranslutning VÄNSTER - 3$ Högtalaranslutning HÖGER - 3% Högtalaranslutning HÖGER+ 3^ MV-antenn 3& Nätkabel 3* Knapp BEAT CUT 3( Strömbrytare ON/OFF 4) Knapp VOLUME + (ljudstyrka) 4! Sifferknappar 4@ Knapp SLEEP 4# Knapp TIMER 4$ Knapp MEM/C-ADJ. 4% Knapp STOP 4^ Knapp SKIP/TUNING FRAMÅT 4& Knapp REPEAT 4* Knapp FIND/ESP/MONO/ST. 4( Knapp FUNKTIONSVÄLJARE (Function) 5) Knapp MUTE 5! Knapp STANDBY 5@ Knapp PRESENT FOLDER UP 5# Knapp BAND (BANDVÄLJARE) 5$ Knapp PRESENT FOLDER DOWN 5% Knapp RANDOM 5^ Knapp PLAY/PAUSE 5& Knapp EQ 5* Knapp SKIP/TUNING BAKÅT 5( Knapp INTRO 6) Knapp VOLUME - (ljudstyrka -) 6! Batterifack 6@ FM/UKV kastantenn S

22 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 20 Lägga i batterier Till mikroanläggningen behövs tre stycken 1,5V AA batterier för nödströmsförsörjning vid strömavbrott. Till fjärrkontrollen krävs två 1,5V AAA batterier (ingår inte i leveransen). Öppna batterifacken på apparatens undersida ; och på fjärrkontrollens baksida 6!. Lägg in batterierna så att polerna ligger så som framgår av avbildningen inuti facken. Stäng locket till batterifacken ordentligt så att det snäpper fast. Handskas med batterier Läckande batterier kan skada både anläggning och fjärrkontroll. Om du inte ska använda mikroanläggningen och fjärrkontrollen under en längre tid ska du ta ut batterierna. Byt alltid ut båda batterierna samtidigt mot nya av samma typ. Skulle batterierna råkat läcka inuti facket ska du ta på dig handskar och rengöra batterifacket med en torr trasa. Anslutning Högtalare Koppla den högra högtalarens kabel till de högra högtalaranslutningarna: koppla den vita delen av högtalarkabeln till pluspolen 3% (röd). koppla den svarta delen av högtalarkabeln till minuspolen 3$ (svart). Koppla den vänstra högtalarens kabel till de vänstra högtalaranslutningarna: koppla den vita delen av högtalarkabeln till pluspolen 3@ (röd). koppla den svarta delen av högtalarkabeln till minuspolen 3# (svart). Ansluta och rikta MV- och UKV-antennen För att man ska kunna ta emot radiosändningar på mellanvåg (MV) måste en extra antenn anslutas till anläggningen. Ta upp medföljande mellanvågsantenn 3^ ur förpackningen. Linda upp kabeln som virats runt antennen. Rikta upp ringen tills du hör att den snäpper fast i antennfoten. Sätt antennkontakten i anslutningen för mellanvågsantenn 3!. Rikta antennen 3! genom att t ex vrida den tills du får in bästa möjliga mottagning. För att få bra mottagning ska du dra ut antennen 6@ helt och hållet. Sätt kastantennens 6@ kontakt i anläggningens 75 ohmsanslutning 3). Om mottagningen är för dålig ändrar du läge på kastantennen. Fixera kastantennen med en tejpbit. Extra antenn via 75-ohmsanslutningen Om mottagningen genom den medföljande kastantennen 6@ är för dålig kan du koppla mikroanläggningen till en husantenn. Sätt husantennens kontakt i anläggningens 75-ohmsanslutning 3). Mikroanläggning Koppla nätkabelns kontakt 3& till ett eluttag med 230 V ~ /50 Hz. Sätta på och stänga av mikroanläggningen Sätta på anläggningen Sätt strömbrytaren 3( som sitter på anläggningens baksida på läge ON (I). Mikroanläggningen står nu på standby och motsvarande kontrollampa 2& lyser rött. Stänga av anläggningen Sätt strömbrytaren 3( som sitter på anläggningens baksida på läge OFF (0). Uppspelning Tryck på knappen STANDBY 2* när anläggningen står på vänteläge (standby). Välja ljudkälla Du kan välja mellan följande ljudkällor: CD-MP3 TAPE CARD-USB TUNER Tryck upprepade gånger på FUNKTIONSVÄLJAREN (Function) 2^ eller på 4( tills den ljudkälla du vill ha syns på displayen. För att man ska kunna ta emot radiosändningar på ultrakortvåg (UKV) måste kastantennen 6@ anslutas till anläggningen. S

23 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 21 Ställa in volym Ljudstyrkan kan ställas in både med fjärrkontrollen och på anläggningen. Fjärrkontroll För att öka volymen trycker du på knappen Volume + 4). Tryck på knappen upprepade gånger tills du får den volym du vill ha. För att minska volymen trycker du på knappen Volume - 6). Tryck på knappen upprepade gånger tills du får den volym du vill ha. På displayen e visas den inställda volymen. Mikroanläggning För att öka volymen skruvar du volymreglaget y medsols. För att minska volymen skruvar du volymreglaget y motsols. På displayen e visas den inställda volymen. Koppla bort ljudet från högtalarna (Mute) För att koppla bort ljudet helt från mikroanläggningen trycker du på knappen MUTE 5) på fjärrkontrollen. På displayen e blinkar Volume. För att koppla på ljudet igen trycker du en gång till på knappen MUTE 5) på fjärrkontrollen. Klanginställning Med klanginställningen kan du anpassa ljudets kvalitet efter den aktuella musikstilen. Du kan välja mellan följande inställningar: Pass Classic Rock Pop Jazz Tryck upprepade gånger på knappen EQ 5& tills displayen e visar önskad klanginställing. Om du ändrar den här inställningen när musiken spelar anpassas ljudet direkt. Undvika störningseffekter (Beat cut) Brusreduceringen kan användas vid mellanvåg och när man spelar in. Vissa mellanvågssändare kan ge störningseffekter, t ex brus. Med hjälp av knappen BEAT CUT 3* kan de här störningarna minskas i två steg (1 och 2). Använda hörlurar Du kan ansluta hörlurar till mikroanläggningen med en 3,5 mm jackkontakt. Uttaget för hörlurar 2) sitter framtill på anläggningen. När hörlurarna anslutits kopplas högtalarna bort och ljudet går bara genom hörlurarna. Sätt hörlurarnas kontakt i motsvarande uttag 2). Ställa klockan Klockan kan bara ställas in när anläggningen står på vänteläge (standby). Tryck på MEM/C-ADJ 4$ och håll den inne i ca. tre sekunder. För att ställa in 24-timmars- eller 12-timmarsvisning trycker du på knappen 2$ resp. 4^ eller 2! resp. 5*. Tryck på knappen MEM/C-ADJ 4$ för att spara inställningen. På displayen e blinkar timangivelsen. För att ställa in timmarna trycker du på knapparna 2$ resp. 4^ eller 2! resp. 5*. Tryck på knappen MEM/C-ADJ 4$ för att spara inställningen. På displayen e blinkar minutangivelsen. För att ställa in minuterna trycker du på knapparna 2$ resp. 4^ eller 2! resp. 5*. Tryck på MEM/C-ADJ 4$ en gång till. Klockan är nu inställd och aktiverad. Ställa in väckningsfunktion (Timer) Mikroanläggningen kan användas som väckarklocka. Du kan ställa in önskad väckningstid, ljudkälla och volym för väckningen. Anläggningen stängs då av och sätts på vid den inställda tiden. Du kan välja mellan väckning genom radio eller CD-skiva. Om du vill bli väckt av musiken på en CD-skiva lägger du in den i facket q. Om du vill bli väckt av radion ställer du in en sändare med BANDVÄLJAREN r resp. 5#. Ställa in påkopplingstid Tryck på knappen TIMER 4# och håll den inne i två sekunder. På displayen e blinkar timangivelsen för påkopplingstid. För att ställa in timme för påkoppling trycker du på knappen 2$ resp. 4^ eller 2! resp. 5*. Tryck en gång till på knappen TIMER 4# för att spara inställningen. På displayen e blinkar minutangivelsen för påkopplingstid. För att ställa in minuterna trycker du på knappen 2$ resp. 4^ eller 2! resp. 5* S

24 KH2317_75Ohm_FIN_SW.qxd :24 Uhr Seite 22 Ställa in frånkopplingstid För att ställa in timmar för frånkopplingstid trycker du på knappen TIMER 4#. På displayen e blinkar timangivelsen. För att ställa in timmarna trycker du på knappen 2$ resp. 4^ eller 2! resp. 5*. Tryck en gång till på knappen TIMER 4# för att spara inställningen. På displayen e blinkar minutangivelsen för frånkopplingstid. För att ställa in minuterna trycker du på knapparna 2$ resp. 4^ eller 2! resp. 5*. Ställa in ljudkälla Tryck på knappen TIMER 4#. På displayen e blinkar visningen för ljudkälla. Använd knapparna 2$ resp. 4^ eller 2! resp. 5* för att välja önskad ljudkälla. Ställa in volym Tryck på knappen TIMER 4#. På displayen e blinkar visningen för ljudstyrka. Använd knapparna 2$ resp. 4^ eller 2! resp. 5* för att välja önskad ljudstyrka. Spara inställningar Tryck på knappen TIMER 4#. På displayen e visas väckningsinställningarna i tur och ordning. En klocksymbol visar att väckningsfunktionen är påkopplad. Om ingen CD-skiva lagts in kopplar anläggningen automatiskt över till Tuner och du kommer att väckas av ljudet från den senast inställda sändaren. Om du vill sätta på eller stänga av väckningsfunktionen trycker du snabbt på knappen TIMER 4#. Aktivera insomningsfunktion (Sleep) Du kan bestämma en tid för när mikroanläggningen ska stängas av. Tiden för frånkoppling kan ställas in mellan 90 och 10 minuter. Sätt på mikroanläggningen. Tryck upprepade gånger på knappen SLEEP 4@ tills du ställt in frånkopplingstiden. På displayen e visas den aktuella frånkopplingstiden. Varje gång du trycker på knappen minskas tiden med tio minuter. När den frånkopplingstid du vill ha syns på displayen e väntar du i några sekunder tills den normala visningen kommit tillbaka. Insomningsfunktionen är nu aktiverad och mikroanläggningen kommer att stängas av vid den inställda tiden. Välja radiodrift/band (UKV/MV) Mikroanläggningen kan ta emot UKV- och MV-sändare. För att välja sändarfrekvenser (UKV/MV) trycker du på BANDVÄLJAREN r resp. 5#. För att växla mellan olika radiosändare trycker du på BANDVÄLJAREN r resp. 5# igen. Om det är störningar i UKV-mottagningen kopplar du över till mono med hjälp av knappen FIND/ESP/MONO/ST. t resp. 4*. Använda radion Automatisk sökning Sätt på anläggningens Tuner. Tryck på knappen 2$ resp. 4^ eller 2! resp. 5* och håll den inne en kort stund. Sökningen startar och stannar automatiskt när en frekvens med tillräcklig mottagningsstyrka hittats. För att starta om sökningen trycker du på knappen 2$ resp. 4^ eller 2! resp. 5* och håller den inne en gång till. För att stanna sökningen trycker du på knappen 2$ resp. 4^ eller 2! resp. 5* en gång till. Manuell sökning Med den manuella sökfunktionen kan du göra en finavstämning av sändaren, t ex vid dåliga mottagningsförhållanden. Sätt på anläggningens Tuner. För att öka mottagningsfrekvens trycker du snabbt på knappen 2$ resp. 4^. För att minska mottagningsfrekvens trycker du snabbt på knappen 2! resp. 5*. Spara sändare (Memory) Du kan spara sändare på upp till 40 programplatser (30 för UKV och 10 för MV). Ställ in önskad sändare. För att spara sändaren trycker du på knappen MEM/C-ADJ 4$. På displayen e blinkar visningen för programplats. Välj önskad programplats med sifferknapparna 4!. När du skriver in den andra siffran sparas sändaren automatiskt. Sändaren har nu sparats på den här programplatsen. Välja sparade sändare När mikroanläggningen står på radiodrift kan du välja de sändare som sparats. Sätt på anläggningens Tuner. Skriv in önskad minnesplats med sifferknapparna 4!. De sparade sändarna kan också väljas med hjälp av knapparna PRESENT FOLDER UP 2#/5@ och PRESENT FOLDER DOWN 2@/5$. S
