1 10 Let s solve it

2 kapitel OSA 10, SIVUT 7.2, sida TURVAllisuus ja tuentakalusto 10

3 10 TURVAllisuus ja tuentakalusto AIDAT ja portit u f2 medium / f2 super Toimitetaan 30 kpl erissä pituus korkeus silmäkoko medium super 3454 mm 2000 mm 100x300 mm 15,5 kg 23 kg f1 aita Toimitetaan 30 kpl erissä pituus korkeus silmäkoko 3454 mm 1200 mm 100x300 mm 13,1 kg c2 medium Väkijoukkojen hallintaan pituus korkeus 2460 mm 1100 mm 14,8 kg kevyt suoja-aita heijastenauhoilla mitta ramudden jalusta 2000x1000 mm 20 kg Muovinen työmaa-aita on kevyt, kestävä ja helposti siirrettävä suojaus kaupunkiympäristöön. Soveltuu käytettäväksi S1 toimintaympäristöluokassa. Aitoihin voidaan asentaa myös työmaan varoitusvilkut. Aidoissa on teräslenkit, joilla aitarivistö on helppo kiinnittää yhtenäiseksi. combiteline kp tai 30-elementin tai jalustan yksinkertainen varastointi. Tukeva rakenne. Aitaosat tulevat oikein pakatuiksi. Vaurioriski vähenee huomattavasti. Kuljetus trukilla tai nosturilla. 220 Ramirent tuotekatalogi

4 sähkökäyttöinen liukuportti Ajoneuvoliikennettä kontroloimaan voidaan työmaa varustaa ajoneuvoporteilla, jolloin työmaan ajoneuvoliikenne saadaan hallittua. Portin aukioloa voidaan ohjata kaukosäätimellä tai ennalta määritellystä numerosta soittaessa portin omaan puhelinnumeroon. Tarvittaessa portit voidaan varustaa kulkukortin lukijoilla, jolloin käyttäjien kulkuoikeuksia voidaan hallita RamiSmart -järjestelmässä. Alumiinirunkoinen panssariverkkotäytteellä. Ohjattavissa kaukosäätimellä tai gsm:llä. Aukon leveys 5 metriä. Portti saatavissa vasen- sekä oikeakätisenä. mobiilipuomi Sähkökäyttöinen puomi ohjataan kaukosäätimellä tai gsm:llä. 10 RAMI SMART pyöröportti Läsnäolovalvontaan on mahdollista liittää myös fyysinen kulunvalvonta. Rami Smart on mahdollista varustaa kontrolloimaan erilaisia portteja, puomeja, ovia, valoja ja muita sähköisiä laitteita. Liitettyä laitetta on mahdollista kontrolloida samasta helposta käyttöliittymästä verkon yli. pituus leveys korkeus 350 kg 1,8 m 1,25 m 2,45 m 221

5 10 TURVAllisuus ja tuentakalusto askelmat u Väliaikaisiksi kulkuteiksi työmaalla eritasojen välillä on kehitetty Combisafen raput. Raput täyttävät EN n (väliaikaisten työvälineiden turvallisuus). Raput on helppo asentaa työmaalla suoraan kuljetusautosta ja ne ovat käyttövalmiina muutamassa minuutissa. Combisafe-raput 3 askelmaa pituus leveys 1,03 m 0,70 m 17 kg Combisafe-raput 9 askelmaa + kaide pituus leveys raput kaide 2,65 m 0,70 m 47 kg 10 kg Combisafe-raput 15 askelmaa + kaide pituus leveys raput kaide 4,27 m 0,70 m 82 kg 16 kg Vepe-Porrasaskelma 20x90 cm VEPE-Porrasaskelma 20x60 cm Porrasaskelman kaidetolppa 222 Ramirent tuotekatalogi

6 suojakaiteet ja putoamissuojajärjestelmät u suojaverkko 2,6 m 3203 Toimitetaan 50 kpl kehikossa koko 19,4 kg 2599 x 1150 mm Jauhemaalattu EN 13374, luokat A, B, C suojaverkko 1,3 m 3204 koko 10,5 kg 1339 x 1150 mm Jauhemaalattu EN 13374, luokat A, B, C suojaverkon korotus 2,6 m ,3 kg koko 2599 x 575 mm Käytetään yhdessä suojaverkko Jauhemaalattu 2,6 m kanssa EN 13374, luokat antamaan suojaverkolle A, B lisäkorkeutta. 10 porraskaideverkko ,1 kg Suunniteltu portaisiin joiden kaltevuus on 30 +/-5 suojaverkkokehikko kg koko 2599 x 575 mm Sähkösinkitty/ Jauhemaalattu EN 292 ja EN 394 enimmäiskuormitus 50 suojaverkkoa 223

7 10 TURVAllisuus ja tuentakalusto päätykaide 2200 Päätysuojaa käytetään suojakaiteena työskentelyja valutasojen päädyissä tai suojakaiteen porttina. 12 kg Sähkösinkitty/ Jauhemaalattu EN 13374, luokka A päätykaiteen jatke 2220 Päätykaide 2200:n lisätarvike, jolla voidaan säätää portin leveyttä ja monipuolistaa rakenteen käyttöä. 12 kg Sähkösinkitty/ Jauhemaalattu EN 13374, luokka A kaidetolppa 1102/2000 tuote 1102 / pituus tuote 2000 / pituus 3,5 kg 1200 mm 3,6 mm 1200 mm Kastosinkitty/ Jauhemaalattu EN 13374, luokat A, B, C flexi-kaidetolppa 1107 Kaidetolpan avulla suojaverkon voi asentaa vaivattomasti kulmiin, portaisiin, kaareviin pervekkeisiin ym. kohteisiin. pituus 1200 mm 5,2 kg Kastosinkitty/ Jauhemaalattu EN 13374, luokat A, B, C säädettävä kaidetolppa 1,5 m 1140 Käytetään yhdessä terässuojaverkon kanssa. pituus 1500 mm 3,5 kg Kastosinkitty/ Jauhemaalattu EN 13374, luokat A, B, C smb-pidike 3223 Mahdollistaa suojaverkon asennuksen pylvääseen mille korkeudelle tahansa, jolloin työskentely suojaverkon alla on helpompaa. 1,3 kg Kastosinkitty/ Jauhemaalattu EN 13374, luokat A, B 224 Ramirent tuotekatalogi

8 Smb-sarana ,7 kg Pieni ja yksinkertainen kiinnike teräsverkkojen liittämiseen toisiinsa. Kastosinkitty EN 13374, luokka A Smb-säätötyökalu ,6 kg Kastosinkitty SMB-pidikkeellä teräsverkkoa voidaan säätää korkeussuunnassa ilman järjestelmän purkamista. jalkalistanpidike ,5 kg Kastosinkitty Asennetaan kaidetolppaan, pitää jalkalistan paikallaan. Pidike voidaan asentaa ja irrottaa suojaverkkoa irrottamatta. EN 13374, luokka A päätykiinnike ,4 kg Nopeasti ja vaivattomasti asennettava putoamissuoja päätyihin pontatuilla katoilla. Kastosinkitty EN 13374, luokka A 10 tolppakiinnike 90 astetta ,8 kg Kastosinkitty Monipuolinen kiinnike, joka muuttaa tolppakiinnikkeen asentoa 90 astetta. EN 13374, luokka A säädettävä räystäskiinnike Jatkomalli 1703 Kastosinkitty EN 13374, luokka A ja B 225

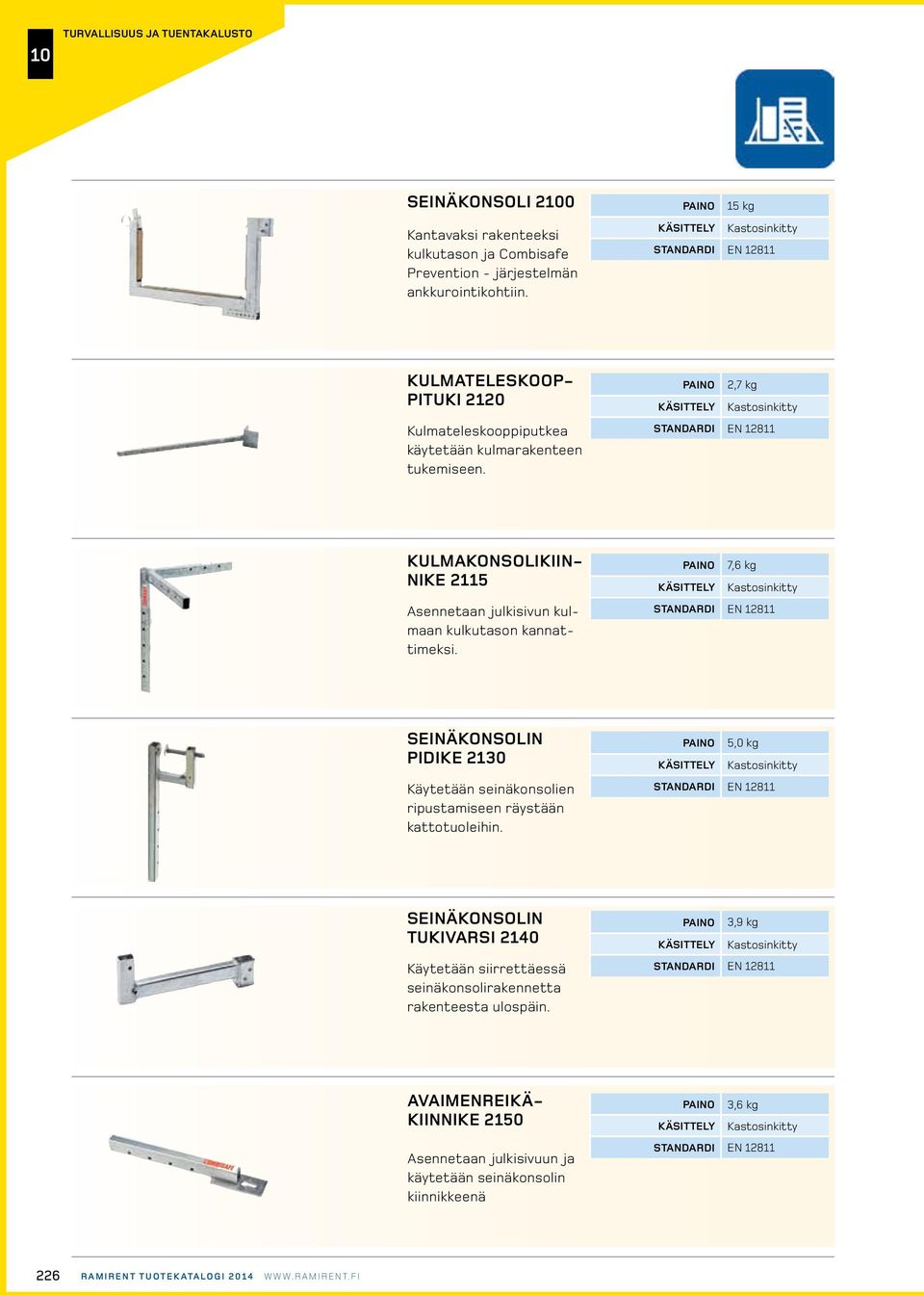

9 10 TURVAllisuus ja tuentakalusto seinäkonsoli 2100 Kantavaksi rakenteeksi kulkutason ja Combisafe Prevention - järjestelmän ankkurointikohtiin. 15 kg Kastosinkitty EN kulmateleskooppituki 2120 Kulmateleskooppiputkea käytetään kulmarakenteen tukemiseen. 2,7 kg Kastosinkitty EN kulmakonsolikiinnike 2115 Asennetaan julkisivun kulmaan kulkutason kannattimeksi. 7,6 kg Kastosinkitty EN seinäkonsolin pidike 2130 Käytetään seinäkonsolien ripustamiseen räystään kattotuoleihin. 5,0 kg Kastosinkitty EN seinäkonsolin tukivarsi 2140 Käytetään siirrettäessä seinäkonsolirakennetta rakenteesta ulospäin. 3,9 kg Kastosinkitty EN avaimenreikäkiinnike 2150 Asennetaan julkisivuun ja käytetään seinäkonsolin kiinnikkeenä 3,6 kg Kastosinkitty EN Ramirent tuotekatalogi

10 seinäkonsolipalkki 2170 Käytetään seinäkonsolien kiinnittämiseen tietylle etäisyydelle rakenteesta. 8,6 kg Kastosinkitty EN kulkutaso 2300 Kulkutasojen rakentamiseen seinäkonsolijärjestelmissä. 25 kg mitta 2700 mm Kastosinkitty EN päätyjalkalista 2305 Asennetaan kulkutasojen (2300) päätyihin. 1 kg Kastosinkitty/ Jauhemaalattu EN kulkutason kulmakappale 2310/2315 Oikean ja vasemman kulmakappaleen avulla tehdään tasoja seinäkonsolien kulmakohtiin. oikea Tuote nro 2310 vasen Tuote nro 2315 Kastosinkitty EN kulmatuki 2435 Käytetään välipohja-aukkojen peittämiseen. 2,5 kg EN kuiluportin lukko 3231 Yksinkertainen lukko kuiluporttiin 0,5 kg Kastosinkitty EN 13374, luokka A 227

11 10 TURVAllisuus ja tuentakalusto kuiluportti 3232 Kuiluporttia voidaan käyttää terässuojaverkkojen kanssa itselukittuvan läpikulun rakentamiseksi hissikuiluihin, huoltokanaviin ja porraskuiluihin. 0,5 kg Kastosinkitty EN 13374, luokka A holvinreunakaide suojauskorkeus n. 1,10 m 1100 mm mm mm Toimitetaan 40 kpl erissä kaidetolpan kaidetolpan etäisyys suositeltava käsijohde 7,5 kg/8,1 kg n. 2,0 m käsijohde 50x100 mm2 50x100 mm mm mm suositeltava jalkalista 22x150 mm2 pinta-asenteinen kaide suojauskorkeus kaidetolpan n. 1,10 m 7,0 kg Verkkoelementille Toimitetaan 40 kpl erissä kaidetolpan etäisyys suositeltava välijohde suositeltava jalkalista n. 2,0 m käsijohde 50x100 mm2 50x100 mm2 22x150 mm mm 150x150 mm suojakaiteen verkkoelementti koko 2400 x 1100 mm koko 1200 x mm 250 mm Verkkoelementti voidaan asentaa limittäin harjakattokaide Toimitetaan 30 kpl erissä suojauskorkeus n. 1,10 m kaidetolpan 9,8 kg n. 2,0 m käsijohde 50x100 kaidetolpan etäisyys mm2 suositeltava välijohde 50x100 mm2 suositeltava jalkalista 22x150 mm2 kiristettävä jalka kattotuoliin Käytetään yhdessä vesikattokaide L-tolpan kanssa suojauskorkeus n. 1,10 m kaidetolpan 12,3 kg n. 2,0 m käsijohde 50x100 kaidetolpan etäisyys mm2 suositeltava välijohde 50x100 mm2 suositeltava jalkalista 22x150 mm2 228 Ramirent tuotekatalogi

12 tasokiinnitysjalka suojauskorkeus kaidetolpan n. 1,10 m 12,0 kg Käytetään yhdessä vesikattokaide L-tolpan kanssa kaidetolpan etäisyys suositeltava välijohde suositeltava jalkalista n. 2,0 m käsijohde 50x100 mm2 50x100 mm2 22x150 mm2 vesikattokaide suojauskorkeus n. 1,10 m 1500 mm mm mm 15x30 mm ovaalireikä 295 mm mm - Jalka mm - L-tolppa mm - Jalka mm - L-tolppa l-kaidetolpat mm l-kaidetolpat mm kaidetolpan etäisyys suositeltava välijohde suositeltava jalkalista 6,4 kg 8,8 kg n. 2,0 m käsijohde 50x100 mm2 50x100 mm2 22x150 mm2 kuorielementin holkkikaide 5,7 kg Käyttökohteet: - Kuorielementit - Verkkoelementillä k-k 2,2 m kuorielementtikaide 10,6 kg Käyttökohteet: - Sokkelikivielementit - Sisäkuorielementit - Verkkoelementillä k-k 2,2 m 10 villanvälikaidetolppa mm mm kaidetolpan suojauskorkeus kaidetolpan etäisyys 7,8 kg n. 1,10 m n. 2,0 m käsijohde 50x100 mm2 villanvälikaide mm elementtikaiteen pituus liitosketju villanvälikaide elementin 3,0 tai 2,5 m n. 0,3 m 24,3 kg 229

13 10 TURVAllisuus ja tuentakalusto 230 Ramirent tuotekatalogi

14 kuiluportti pieli aukkosuojan n. 6 kg/kpl n. 18 kg 1096 kiinnitys Seinään Käyttökohteet: - Hissikuilut - Vapaat aukot mm kiinnitysreijän koko Ø kevytpaneeli-kaidejärjestelmän osat kaide 1,5 m + asennusosa kaidepidin, sis. 2 siipiruuvia vaakajohteen jatkosholkki, sis. 2 siipiruuvia Alumiininen vaakajohde 100x100 mm L=6,00 m Kaide 1,5 m + kulma-asennusosa 10 Nurkkakaidepidin Kaidejohteiden ristiliitin 231

15 10 TURVAllisuus ja tuentakalusto putoamissuojaimet u nauhatarrain ontelolaattaankkuri turvaköysi 15 m, 12 mm turvatarrain turvavaljaat 232 Ramirent tuotekatalogi

16 liikenneturvallisuustuotteet u liikenteenohjausvaunut ja sulkuaidat Toimintaympäristöluokka S3. Katsastetut vankkarakenteiset liikenteenohjausvaunujen kestävyys on varmistettu kuumasinkityksellä. Malli HVL 3 Merkki 1x Korkeus 3700 mm heij. luokka R3 akku 12 V 75/105 AH määräysmerkki Ø 1800 mm työmaavilkku Varoitusvalo, keltainen varoitusvalo, juokseva (sarja) varoitusvalo, punainen Varoitusvilkun luokka L6 on hyväksytty käytettäväksi S1 ympäristössä ja luokan L8M vilkut on hyväksytty S2 ja S3 ympäristöissä. siirrettävät liikennevalojärjestelmät p.berghaus mbp 3200, 3400, fg 2 nissen lza500, fabema euro 2000 comfort Helposti siirrettävät liikennevalojärjestelmät on suunniteltu tietyökäyttöön ja pieniin risteyksiin. Myös liikennevalot jalankulkijoiden risteytysalueille ja nopeusnäyttöjä. Akku 12 V 180/220 AH 10 mini-guard turvakaide Teräksinen siirrettävä turvakaide ohjaamaan liikenettä ja turvaamaan työmaata. Testattu EN :T1, T2 ja T3. Hyväksytty käytettäväksi luokassa K1 ja K2. Kaiteen mitat: korkeus 505 mm, pituus 1500 mm, leveys 500 mm ta-peräkärry Hinattava jarruton yksiakselinen törmäysvaimennin. Jarrun suojausluokka 100 km/h. Vetoauton minimi 9 tonnia. TA-Trailerin valot täyttävät TraFin vaatimukset rekisteröintiä varten. suojausluokka 100 km/h testi NCHRP 350 kokonaispituus 7160 mm kokonaisleveys 2440 mm vetosilmukka VBG 917 oma 580 kg 233

17 10 TURVAllisuus ja tuentakalusto ramuddenin kaidejärjestelmä Järjestelmä on testattu n SS EN 1317 makaisesti ja se on hyväksytty luokkiin K1 ja K2 ( T1 ja T2). Järjestelmän elementit: alkupääty, loppupääty, kulmarengas, ankkurointinaula. Elementin pituus 4,3 m duorail, siirrettävä moduuli-kaidejärjestelmä Järjestelmä on kehitetty täyttämään kaikki tietyömaiden suojaamiselle asetetut vaatimukset ja pysyväksi turvajärjestelmäksi kaistojen väliin. Järjestelmä on testattu n EN mukaan ja se on hyväksytty luokkiin K2 ja K3 (T1, T2, T3, H1 ja H2) Peruselementti 6 m, perusosa aloitus 3 m ja perusosa pääte 3 m gp-link GP-Link 1,5 on valmistettu betonista ja sen saumarakenne on patentoitu. Betonielementin n ansiosta päälle ajavan ajoneuvon voimat vaimentuvat pehmeästi. GP-Link 1,5:n törmäystestit on suoritettu VTI:llä Ruotsissa. Järjestelmällä on CE-merkintä ja se on hyväksytty käyttöön sekä EU:ssa että USA:ssa. GP-Link on testattu n EN 1317 mukaisesti ja se on hyväksytty luokkaan K2 (T2, N1 ja N2) Peruselementti 3 ja 6 m. Kaareva osa 1 m. Aloitusosa 3 m ja pääteosa 3 m. Lisätiedot: sivumerkinnän kiinnike, nostosakset, kiinnike sääsuojalle/aidoille törmäyshidaste Törmäystetatut törmäyshidasteet: - punainen/keltainen 3 metriä 80 km ja punainen/keltainen 3 metriä 100 km. - opasteteline ja törmäyshidaste, rengas 80/100 km - törmäyshidaste punainen/keltainen 2 metriä - opasteteline ja törmäyshidaste 2 metriä Soveltuvat käytettäväksi S3 toimintaympäristöluokassa. RASKASSUOJA Raskassuoja on tilapäiseen rajaamiseen tarkoitettu aita, joka soveltuu rakennustyömaille kaupunkiympäristössä. Raskassuojalla voi rajata myös kaivantojen reunat ja erottaa autoliikenne jalankulkijoiden väylältä. Betoni / teräs 3 metriä, 425 kg / kpl Soveltuvat käytettäväksi S1 toimintaympäristöluokassa. kaistanjakoelementti Leitboy-järjestelmällä rakennat erinomaisen liikenteenohjausratkaisun. Järjestelmän materiaalina on kierrätysmateriaali ja se koostuu yhden metrin pituisista osista, jotka liitetään toisiinsa. Ohjausreunaa ei tarvitse kiinnittää ajarataan ja siksi järjestelmän voi asentaa keliolosuhteista riippumatta. Letboy heijastinlevy, letboy kisko 1 m, letboy kisko päätykappale. Soveltuvat käytettäväksi S3 toimintaympäristöluokassa. 234 Ramirent tuotekatalogi

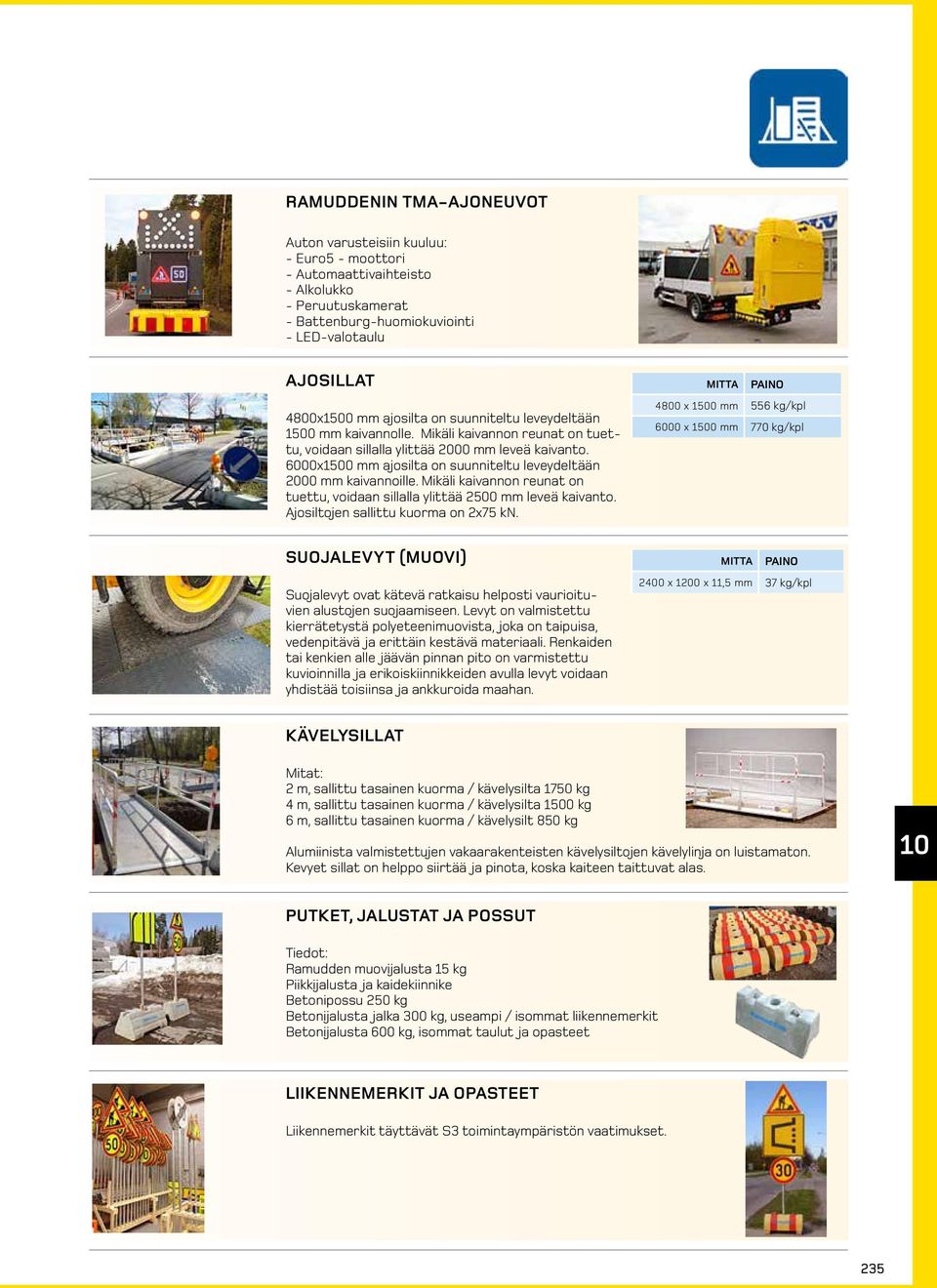

18 ramuddenin tma-ajoneuvot Auton varusteisiin kuuluu: - Euro5 - moottori - Automaattivaihteisto - Alkolukko - Peruutuskamerat - Battenburg-huomiokuviointi - LED-valotaulu ajosillat 4800x1500 mm ajosilta on suunniteltu leveydeltään 1500 mm kaivannolle. Mikäli kaivannon reunat on tuettu, voidaan sillalla ylittää 2000 mm leveä kaivanto. 6000x1500 mm ajosilta on suunniteltu leveydeltään 2000 mm kaivannoille. Mikäli kaivannon reunat on tuettu, voidaan sillalla ylittää 2500 mm leveä kaivanto. Ajosiltojen sallittu kuorma on 2x75 kn. suojalevyt (muovi) Suojalevyt ovat kätevä ratkaisu helposti vaurioituvien alustojen suojaamiseen. Levyt on valmistettu kierrätetystä polyeteenimuovista, joka on taipuisa, vedenpitävä ja erittäin kestävä materiaali. Renkaiden tai kenkien alle jäävän pinnan pito on varmistettu kuvioinnilla ja erikoiskiinnikkeiden avulla levyt voidaan yhdistää toisiinsa ja ankkuroida maahan. mitta 4800 x 1500 mm 556 kg/kpl 6000 x 1500 mm 770 kg/kpl mitta 2400 x 1200 x 11,5 mm 37 kg/kpl kävelysillat Mitat: 2 m, sallittu tasainen kuorma / kävelysilta 1750 kg 4 m, sallittu tasainen kuorma / kävelysilta 1500 kg 6 m, sallittu tasainen kuorma / kävelysilt 850 kg Alumiinista valmistettujen vakaarakenteisten kävelysiltojen kävelylinja on luistamaton. Kevyet sillat on helppo siirtää ja pinota, koska kaiteen taittuvat alas. 10 putket, jalustat ja possut Tiedot: Ramudden muovijalusta 15 kg Piikkijalusta ja kaidekiinnike Betonipossu 250 kg Betonijalusta jalka 300 kg, useampi / isommat liikennemerkit Betonijalusta 600 kg, isommat taulut ja opasteet liikennemerkit ja opasteet Liikennemerkit täyttävät S3 toimintaympäristön vaatimukset. 235

19 10 TURVAllisuus ja tuentakalusto turvallisuusviestintä ja -valvonta u RAMI SMART kulunhallintajärjestelmä RamiSmart -kulunhallintajärjestelmä tarjoaa helppokäyttöisen työkalun työmaille verolainsäädännön mukaisen päätoteuttajan ilmoitusvelvollisuuden täyttämiseksi. Järjestelmä toimii internet selaimella siellä missä ikinä työmaa onkin, kunhan käytössä on internet yhteys ja tietokone. Tietokoneelle ei tarvitse asentaa erillisiä ohjelmistoja ja ohjelmistoa voi käyttää vaikka mobiilipäätteillä. Järjestelmää on helppo laajentaa kattamaan koko työmaan kulunhallinta, jolloin tiedät tarkasti ketkä työmaalla ovat reaaliaikaisesti. Järjestelmään voidaan liittää henkilöportit, ajoneuvoportit sekä työmaatilojen sähkölukot. Lisäksi järjestelmä voidaan kytkeä Tilaajavastuu.fi -palveluun, jolloin tarvittavat henkilö- ja työnantajatiedot saadaan helposti tuotua RamiSmart -järjestelmään. Myös raportointi verottajalle voidaan toteuttaa Tilaajavastuu.fi -palvelun kautta tai vaihtoehtoisesti suoraan RamiSmart järjestelmästä. Asiakas vastaa mahdollisista liityntämaksuista liityttäessä ulkoisiin järjestelmiin. Kaikki RamiSmart lukijalaitteet ovat sertifioituja toimimaan Tilaajavastuun toimittamien Valtti -kulkukorttien kanssa. RAMI SMART pyöröportti Läsnäolovalvontaan on mahdollista liittää myös fyysinen kulunvalvonta. Rami Smart on mahdollista varustaa kontrolloimaan erilaisia portteja, puomeja, ovia, valoja ja muita sähköisiä laitteita. Liitettyä laitetta on mahdollista kontrolloida samasta helposta käyttöliittymästä verkon yli. pituus leveys korkeus 350 kg 1,8 m 1,25 m 2,45 m kirjauspääte Kirjauspääte on kompakti päätelaite, joka toimii kirjauspisteenä kun työmaalle kulkua ei haluta rajoittaa porteilla, mutta lainsäädännön mukainen ilmoitusvelvollisuus halutaan täyttää helposti. Päätelaitetta on helppo käyttää, sillä siinä ei ole lainkaan painikkeita, joita käyttäjän tulisi osata käyttää. Käyttäjä vain näyttää kulkukorttiaan laitteelle ja kirjaus järjestelmään tehdään tomaattisesti. Laite myös osaa tarkastaa onko käyttäjä jo kirjautuneena työmaalle vain onko se poistumassa sieltä. sähkölukko Työmaatiloihin on saatavana sähkölukkoratkaisu. Enää ei työmailla tarvitse pähköillä avainten kanssa, sillä avaimena voidaan käyttää käytössä olevia kulkukortteja. Lisäksi kulkuoikeuksia voidaan rajoittaa tiettyyn kellonaikaan, jolloin lukitus ei aukea kuin työskentelyaikoina. 236 Ramirent tuotekatalogi

20 mobiilipuomi Sähkökäyttöinen puomi ohjataan kaukosäätimellä tai gsm:llä. sähkökäyttöinen liukuportti Ajoneuvoliikennettä kontroloimaan voidaan työmaa varustaa ajoneuvoporteilla, jolloin työmaan ajoneuvoliikenne saadaan hallittua. Portin aukioloa voidaan ohjata kaukosäätimellä tai ennalta määritellystä numerosta soittaessa portin omaan puhelinnumeroon. Tarvittaessa portit voidaan varustaa kulkukortin lukijoilla, jolloin käyttäjien kulkuoikeuksia voidaan hallita RamiSmart -järjestelmässä. Alumiinirunkoinen panssariverkkotäytteellä. Ohjattavissa kaukosäätimellä tai gsm:llä. Aukon leveys 5 metriä. Portti saatavissa vasen- sekä oikeakätisenä

21 10 TURVAllisuus ja tuentakalusto tuentakalusto u elementtituet elementtituki PAINO MÄÄRÄ/ KEHIKKO rs-2, cm 14 kg 50 kpl rs-3, cm, maalattu 17 kg 50 kpl rs-3, cm, sinkitty 17 kg 40 kpl rsk-1, cm 8 kg 40 kpl rsk-3, cm 18 kg 40 kpl rsk-4, cm 23 kg 40 kpl rsk-6, cm 38 kg 12 kpl rsk-8, cm 77 kg 12 kpl alumiinituet titan gr pituus titan gr 2 18 kg 1,70-2,90 m titan gr 4 23 kg 2,90-4,10 m titan gr 6 29 kg 4,30-5,50 m gr jatke 100 cm 5,7 kg 1,0 m multiprop pituus MP kg 1,45-2,50 m MP ,8 kg 1,95-3,50 m MP ,8 kg 2,60-4,80 m MP ,7 kg 4,30-6,25 m Europlus new 20 13,1 kg Europlus new Säätöalue: cm 16,8 kg Europlus new Säätöalue: cm 20,5 kg Europlus new Säätöalue: cm 23,7 kg Europlus new Säätöalue: cm 36,0 kg Europlus new Säätöalue: cm 10,6 kg Europlus new Säätöalue: cm Europlus new 30 16,1 kg Europlus new Säätöalue: cm 19,1 kg Europlus new Säätöalue: cm terästuet 24,2 kg Europlus new Säätöalue: cm 28,7 kg Europlus new Säätöalue: cm terästukituki PAINO MÄÄRÄ/ KEHIKKO as550, cm 34 kg 30 kpl terästuki europlus 260 db/din terästuki europlus 300 db/din terästuki europlus 350 db/din terästuki europlus 410 db/din 16 kg 50 kpl 17 kg 50 kpl 21 kg 40 kpl 25 kg 40 kpl 238 Ramirent tuotekatalogi

22 tuentatarvikkeet u rami 8/20 - haarukkapää 4- suuntainen RAMI 20 -puupalkeille ABM -alumiinipalkeille 3,0 kg pudotushaarukka doka RAMI 20 -puupalkeille 5,9 kg kiertolevy, jousikiinnitys RAMI 20 -puupalkeille 0,6 kg 10 kiilalukko, maalattu kiilalukko, galvanoitu 1,8 kg terästuen tukijalka 11,2 kg 239

23 10 TURVAllisuus ja tuentakalusto turvaverkot u Suojaverkon käyttö on aina suunniteltava pätevän henkilön toimesta. Turvaverkoilla on useita eri tehtäviä: ne muodostavat tehokkaan putoamissuojan työntekijöille ja suojaavat alapuolella olevia putoavilta esineiltä ja roskilta. Turvaverkot jaetaan kahteen eri ryhmään niiden käyttötarkoituksen mukaan. Ensimmäisen ryhmän verkot pysäyttävät esineiden ja roskien putoamisen. Toisen ryhmän verkot tämän lisäksi pysäyttävät putoavan henkilön turvallisesti. Putoamisen pysäyttävät suojaverkot ovat testattu ja hyväksytty EN 1263-n mukaan. 240 Ramirent tuotekatalogi

24 241 10
