Erfarenheter från Hamnhuset. Pernilla Gervind

Transkriptio

1 Erfarenheter från Hamnhuset Pernilla Gervind

2 Bakgrund Göteborg Färdigt 2008 Atemp = ca m lägenheter Norra Älvstranden Utveckling AB NCC Bengt Dahlgren AB Tausta Göteborg Valmis 2008 Lämmitettävä pintaala = noin m asuntoa

3 Interiör Sisätilat

4 Klimatskal Solfångare Aurinkolämpökeräimet Balkongerna är integrerade i stommen Parvekkeet on integroitu runkoon Balkongerna avskärmade med 10 cm isolering Parvekkeet suojattu 10 cm eristeellä Bjälklagen - plattbärlag pågjutna med betong om totalt 240 mm Välipohja kuorilaatat, joiden päälle valetaan betonia. Yht. 240 mm Rakennuksen vaippa Yttertak - prefabricerade takstolar påbyggda med råspont och takpapp Ulkokatto esivalmistetut kattotuolit, joiden päällä raakaponttilaudoitus ja kattohuopa ja kattohuopa Vägg 0,14 W/m 2 Seinä Fönster 1,1 W/m2 Ikkunat Bärande väggar av betong och stål Betonista ja teräksestä valmistetut kantavat seinät Grundlagt på pålar Källarväggar i vattentät betong Perustettu paaluille Kellariseinät vedenpitävää betonia

5 Uppvärmning och ventilation Lämmitys ja ilmanvaihto Autotalli ja varasto Asuntojen tuloilma Ulkoilma Lämmitinkeskitetty kaukolämpö Asuntokohtaiset sähkölämmittimet Asunto Poistoilma

6 Uppvärmning och ventilation Lämmitys ja ilmanvaihto Elektriskt värmebatteri till lägenhet Asuntoon vievä sähköpatteri Frånluftsdon i kök samt utblås kolfilterfläkt Poistoilmaristikko keittiössä sekä hiilisuodatin tuuletin Central värmare i tilluften Keskitetty tuloilman lämmitys

7 Beräknad energianvändning Arvioitu energiankulutus Total Yhteensä Andel värme Lämmön osuus Andel varmvatten Lämminveden osuus Andel el Sähkön osuus (kwh/m2, år/v) (kwh/m2, år/v) (kwh/m2, år/v) (kwh/m2, år/v) Läs mer: sök på Hamnhuset Lisätietoja: hakusana Hamnhuset

8 Vad SP har gjort Mitä SP on tehnyt Samlat erfarenheter från uppförandet Gjort mätning under 1 år Utvärderat genom mätningar Projektet finansierat av Västra Götalandsregionen och Svenska byggbranschens utvecklingsfond Kerännyt kokemuksia rakennusajalta Tehnyt mittauksia 1vuoden ajan Suorittanut mittauksiin perustuvia arvioita Projektin on rahoittanut Västra Götalandsregionen ja Svenska byggbranschens utvecklingsfond

9 Utförande Toteutus Energianvändning Energiankäyttö Termisk komfort Lämpöviihtyvyys Varmvatten Lämminvesi Värme Lämpö El Sähkö Temperatur Lämpötila Luftfuktighet Ilmankosteus Luft / Ilma Operativ/ Operatiivinen lämpötila Temp i till och frånluft / Tulo- ja poistoilman lämpötila

10 Resultat energianvändning Tulos energiankäyttö Energislag Energiamuoto Fjärrvärme total Kaukolämpö yht. Fjärrvärme uppvärmning Kaukolämpö lämmitys Mängd Määrä Energi / m 2 A temp Beräknat värde Laskettu arvo MWh/år/v kwh/m 2, år/v kwh/m 2, år/v Varmvatten fjärrvärme Lämminvesi kaukolämpö Varmvatten solvärme Lämminvesi aurinkolämpö Varmvatten total Lämminvesi yht. Sektionering Verkningsgrad FTX Kall vinter Osastointi Hyötysuhde FTX Kylmä talvi

11 Resultat - enkät Kyselyn tulokset Mikä on yleinen mielipiteesi asunnon lämpötilasta? Hyvin huono Huono Välttävä Hyvä Erittäin hyvä

12 Resultat - enkät Kyselyn tulokset Liian kylmä talviaikaan Vaihtelee ulkolämpötilan mukaan Liian lämmin kesäisin Kylmät lattiat talvisin Lämpötilaa ei voi itse säätää Vetoisat ikkunat Lämpötilaeroja huoneittain Liian lämmin ympäri vuoden Ulko-ovi vetää Liian kylmä ympäri vuoden Asunnon lämpötilaongelmat

13 T [ºC] kwh Resultat - Temperaturer Tulokset- Lämpötilat Taloussähkö Utomhus / Ulkona Inne / Sisällä

14 Resultat till och frånluftstemperaturer / lämpöpatterin jälkeen / ennen lämpöpatteria / asunnon tuloilman lämpötila

15 T (ºC) RH (%) Resultat - Luftfuktighet Tulokset - ilmankosteus Utomhus temp / Ulko lämp. RH forts / jatk Temp frånluft forts / poisto lämp jatk. Temp frånluft / Lämp poistoilma RH: frånluft kök / keittiö poistoilma

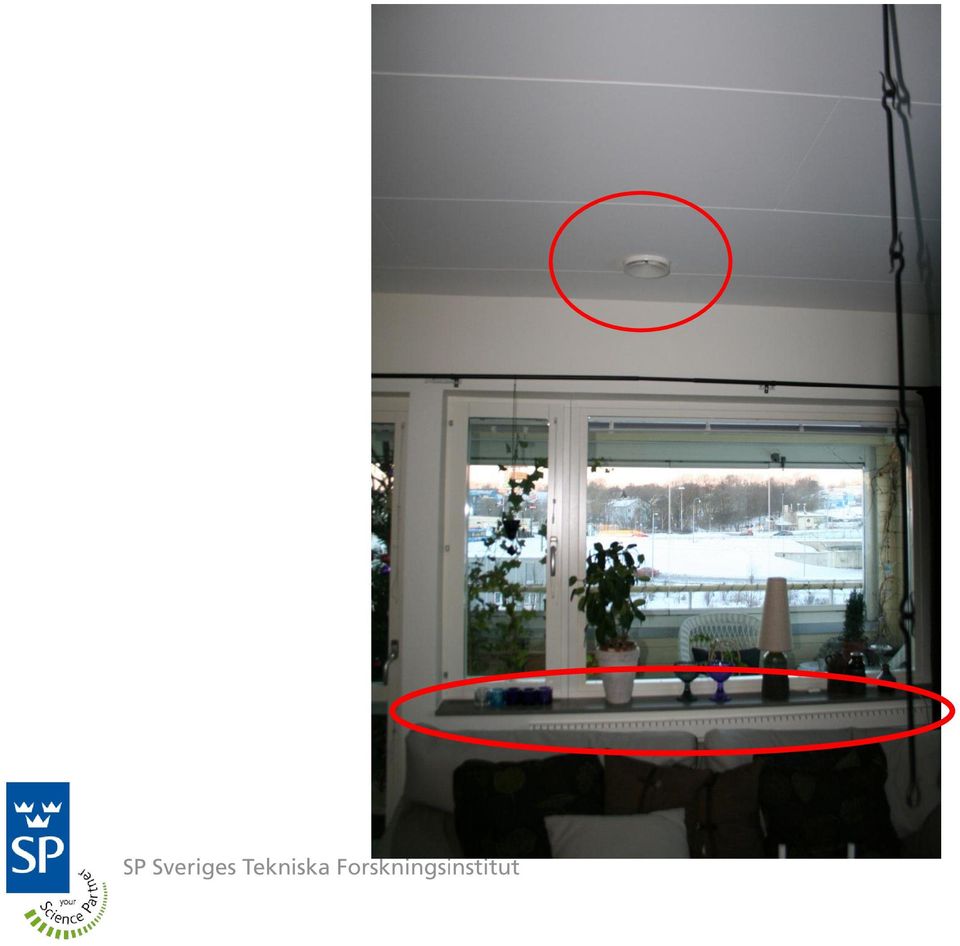

16

17 Slutsats Päätelmät Hamnhuset fungerar bra Hamnhuset toimii hyvin Flesta hyresgäster nöjda Mindre bra drag från tilluften Kan inte styra temperaturen i olika rum Tänk igenom sektionering av huset Useimmat vuokralaiset tyytyväisiä Tuloilmasta vähemmän hyvää vetoa Eri huoneiden lämpötiloja ei voi säätää Ajattele talon osastointia

18 Guidelines Installationerna i lågenergihus är ofta komplicerade och kräver därför annan kompetens hos driftspersonalen jämför med i ett vanligt hus. Ge personalen nödvändig utbildning. Planera täthetsprovningen redan i projekteringen. Matalaenergiatalojen asennukset ovat usein monimutkaisia ja vaativat siksi käyttöhenkilökunnalta toisenlaista osaamista/erityisosaamista tavalliseen taloon verrattuna. Anna henkilökunnalle tarpeellinen koulutus. Suunnittele tiiveysmittaus jo projektoinnissa. FTX-aggregatets verkningsgrad är inte den samma som systemets verkningsgrad. Viktigt att ta med kanalsystemets förluster och inverkan av flödesobalanser i beräkningar. FTX-aggregaatin hyötysuhde ei ole sama kuin järjestelmän hyötysuhde. Laskelmissa on tärkeää huomioida kanaviston tappiot ja virtauksen epätasapainon vaikutukset.

19
