1 PRODUCT INFORMATION The IronHorse Classic & Flex Hinnat eivät sisällä rahtia tai ALV:ia.

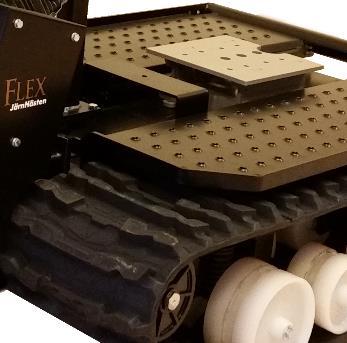

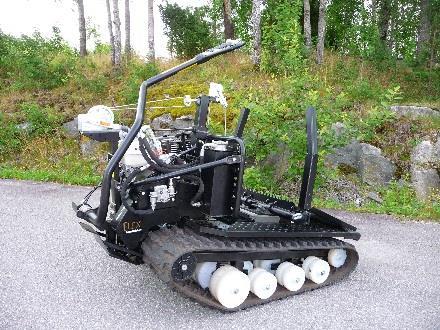

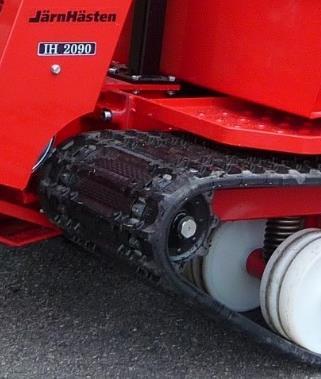

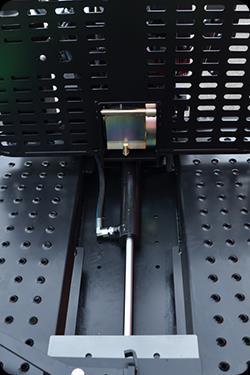

2 Miksi IronHorse Flex? Uusi heavy-duty tela sisäisellä ajosysteemillä Parempi pito Käy pehmeämmin Helpompi liikutella Pidempi käyttöikä Heavy Duty-Tela Standard-Tela Mahdollisuus liikuttaa lisäosa lavaa joko mekaanisesti tai hydraulisesti Hydraulinen Mekaaninen Uusia mahdollisuuksia! Katso lisää: lennartsforsplay :stä

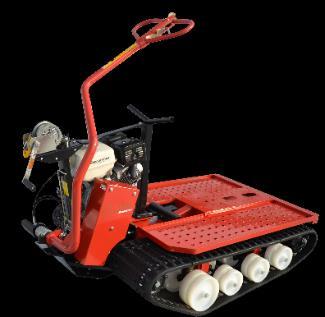

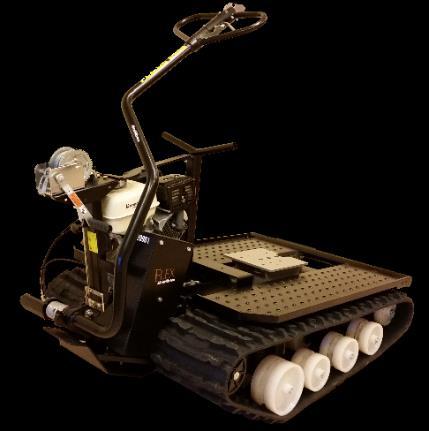

3 Classic Hunting Edition Kone on varusteltu Honda GX270 9 Hp-moottorilla. Koneessa on ylös nostettava ohjauskeppi ja kuljetusasento. Maksiminopeus 7 km/h ja 6,1 l polttoainetankki. Varusteltuna kaksoistelillä, variaattorilla, eteenpäin/taaksepäin vaihteilla, käsijarru, diff lock, skidbar, käsivinssi 10-metrisellä vaijerilla. Part. No IH2090 Lavalla Part. No IH2090 Hirviperäkärryllä UUTTA! Flex Hunting Edition Kone on varusteltu Honda GX270 9 Hp-moottorilla. Koneessa on nostettava ohjauskeppi ja kuljetusasento. Maksiminopeus 7 km/h ja 6,1l polttoainesäiliö. Varusteltuna kaksoistelillä, variaattorilla, eteenpäin/taaksepäin vaihteilla, käsijarrulla, diff lock, skidbar ja käsivinssillä 10-metrisellä vaijerilla ja Heavy Duty-Teloilla. Mekaaniset hienosäätö lisäosat lava (I) tai Hydraulisesti säädetty (H). Mallit Part. No IH2090 Flex I Heavy Duty-Telat, hirvikärryllä Part. No IH2090 Flex I Heavy Duty-Telat, lavalla Part. No IH2090 Flex HI Heavy Duty-Telat, Hydrauliikalla, hirvikärryllä Kaikki ylläolevat koneet voidaan varustella 13 Hk:lla

4 Classic Forestry Edition Kone on varusteltu Honda GX270 9 Hp-moottorilla. Koneessa on ylös nostettava ohjauskeppi kuljetusasennolla. Maksiminopeus 7 km/h ja 6,1l polttoainetankki. Varusteltuna kaksoistelillä, variaattorilla, eteenpäin/taaksepäin vaihteilla, käsijarrulla, diff lock, skidbar, ankkuribloki, käsivinssillä 10-metrisellä vaijerilla, moottorisahapitimellä, työkalupakilla ja sen lisäksi varustettuna puutavarapukilla, kuormasuojaimella ja mekaanisella vinssillä 20-metrisellä vaijerilla, jonka vetovoima on 7000/ N. Part. No IH2090 PW Klassinen UUTTA! Flex Forestry Edition Kone on varusteltu Honda GX270 9 Hp-moottorilla, lisäksi ylös nostettavaohjauskeppi kuljetusasennolla. Maksiminopeus 7 km/h ja 6,1l polttoainetankki. Varusteltuna kaksoistelillä, variaattorilla, eteenpäin/taaksepäin vaihteilla, käsijarrulla, diff lock, skidbar, ankkuriblokilla, käsivinssillä 10-metrisellä vaijerilla, moottorisahapitimellä ja puutavarapukilla, kuormasuojaimella ja mekaanisella vinssillä 20-metrisellä vaijerilla, jonka vetovoima on 7000/ N ja Heavy Duty-Teloilla. Mekaaninen hienosäätö lisäosa lava (I) tai hydraulisesti säädetty (H) Mallit Part. No IH2090 PW Flex I Heavy Duty-Telat Part. No IH2090 PW Flex HI Heavy Duty-Telat ja Hydrauliikka Kaikki ylläolevat koneet voidaan varustella 13 Hv:lla

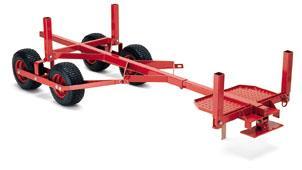

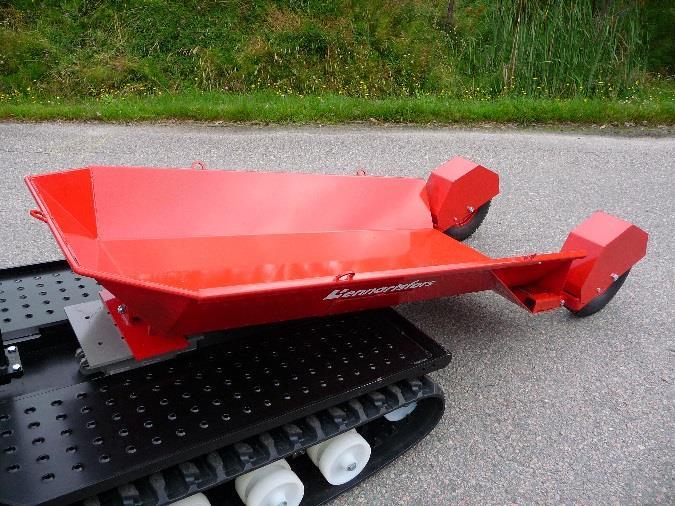

5 Puutavarakärry Part No Kaikki kiilat ja teli ovat kokoonpainettavia. Voidaan myös käyttää alla olevan lavan ( ) kanssa. Leveys yhteensä: Leveys kaatolavan välissä: Kärryn pituus min/max: Renkaat: Painot: Kuormitettavuus: 1210 mm. 785 mm. 1,8-3,8 m. 16x6, kg kg. Lava puutavarakärryyn Part No Lavaan kuuluu myös kaikki kiinnitysosat. Sivut ja takaluukku ovat taitettavat. Lava on tehty Puutavara kärrylle ( ) Pituus: Leveys: Korkeus: ( Side and tailgate) Paino: Kuormitettavuus: 200 cm 120 cm 30 cm 120 kg 600 kg Hirvikärry Part No Lavaa voi siirtää edestakaisin IronHorsen päälläja renkaat ovat säädetävät. Kun pyörät ovat alhaalla, se on ideaali täytettäväksi takaa vinssillä tai ilman. Etuosa ja sivut ovat kiinteät. Kuormitettavuus, 700 Kg. Pituus ilman renkaita: Leveys: Paino: Koko pituus: Pituus ilman renkaita Renkaat: 2150 mm 900 mm 88 Kg 2150 mm 1730 mm 4,00-8

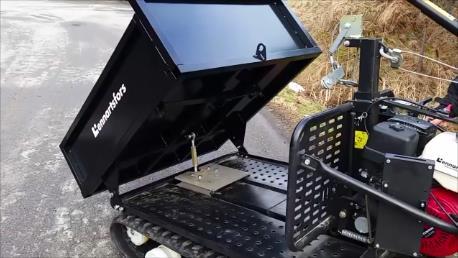

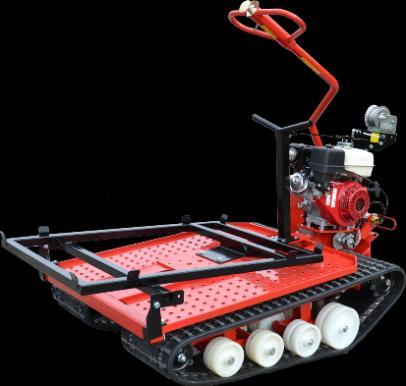

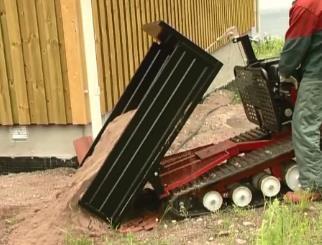

6 Lava Part No Lava on helposti asennettavissa IronHorseen. Suuren takaluukun ansiosta siihen on helppo lastata painaviakin materiaaleja maasta käsin vinssin avulla. Pituus: Leveys: Korkeus: Takaluukun korkeus Paino: Kuormitettavuus: 1180 mm mm. 500 mm. 290 mm. 72 kg. 500 kg. Kippivaunu lava Classic Part No Kippivaunu lava Flex H Part No Kippivaunu lavaan kuuluu mukaan kaikki kiinnitysosat, voidaan käyttää joko manuaalisesti, vinssillä tai hydraulisesti. Sivut ja takaluukku on poistettavat. Sivut ja takaluukku poistettuna, lava on täysin tyhjä ilman tolppia kulmissa. Etuosaa ei voi poistaa. Pituus: Leveys: Korkeus. Sivujen Korkeus: Paino: Kuormitettavuus: 1080 mm mm. 460 mm. 290 mm. 60 kg. 800 kg Kehys EUR-lavoille Classic Part No Kehys EUR-lavoille Flex Part No Fiksu lisälaite EUR-lavan lastaukseen IronHorselle. Mukailtu lastaukselle ja purulle kuormalavojen haarukoilla. Lava on täysin vakaa vaikka Iron Horse nojaakin vähän taaksepäin.

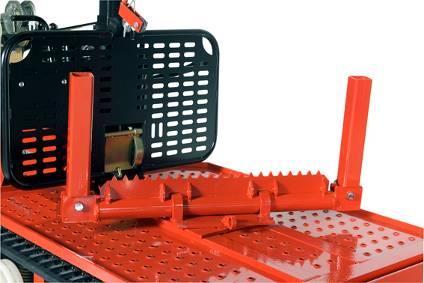

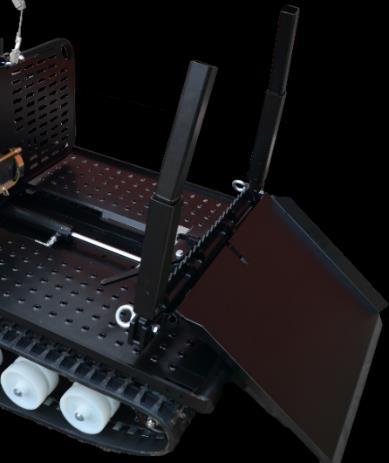

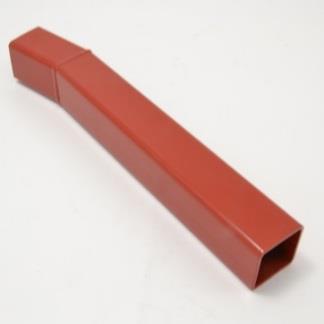

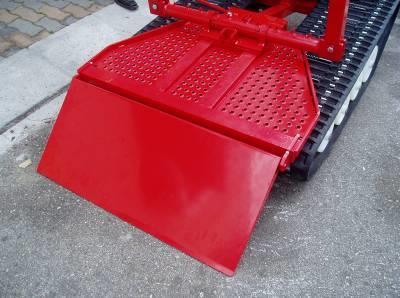

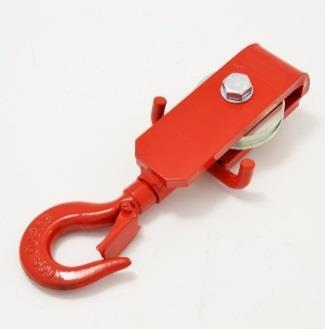

7 Puutavarapukki Part No Pukissa on taitettavat tangot, jotka on mahdollista lukita kahteen asentoon, helpottaen suurien runkojen kuormaamista ja purkua. Kaatolavassa on renkaat sivuolla hihnojen kiristystä varten. Lastausleveys: Lastauskorkeus: Kuormitettavuus 800 mm. 300 mm 1000 Kg Pidennystanko Part No Pidennystankoa voidaan käyttää puutavarapukin pidennykseen. Se voi myös helpottaa lastaamista sekä manuaalisesti ja vinssillä. Pituus: (kiinnitettynä tankoon) Koko pituus: 300 mm. 370 mm. Bloki Part No Erittäin hyödyllinen yhdistelmä vinssin kanssa. Tarvitaan myös mikäli käytetään hydraulista nosturia. : Puutavarapukkiin Flex ohjainalusta Part No Koostuu kiinnikkeistä ja alustasta, joka on helppo kiinnittää puutavarapukkiin. Tämä osa helpottaa runkojen lastausta vinssillä, sillä rungot liukuvat alustalle. Taitettavissa vaakasuoraan asentoon, kun koneella ei kuljeteta mitään. Toimii erityisen hyvin hydrauliikalla varustettujen koneiden kanssa, koska pukki liikkuu helposti edestakaisin. Mittasuhteet: 780 x 650 mm Puutarvapukkiin Classic Part No ohjainalusta Koostuu kiinnikkeistä ja alustasta. Tämä osa helpottaa runkojen lastausta vinssillä, sillä rungot liukuvat alustalle. Taitettavissa vaakasuoraan asentoon, kun koneella ei kuljeteta mitään. Ohjainalusta on myös tuki maalle ja toimii jarruna ettei kone liiku taaksepäin. Mittasuhteet: 230 x 350 mm Painot: 6 kg

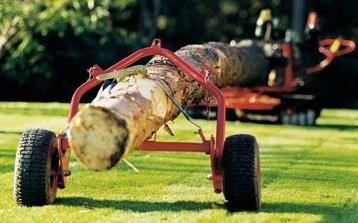

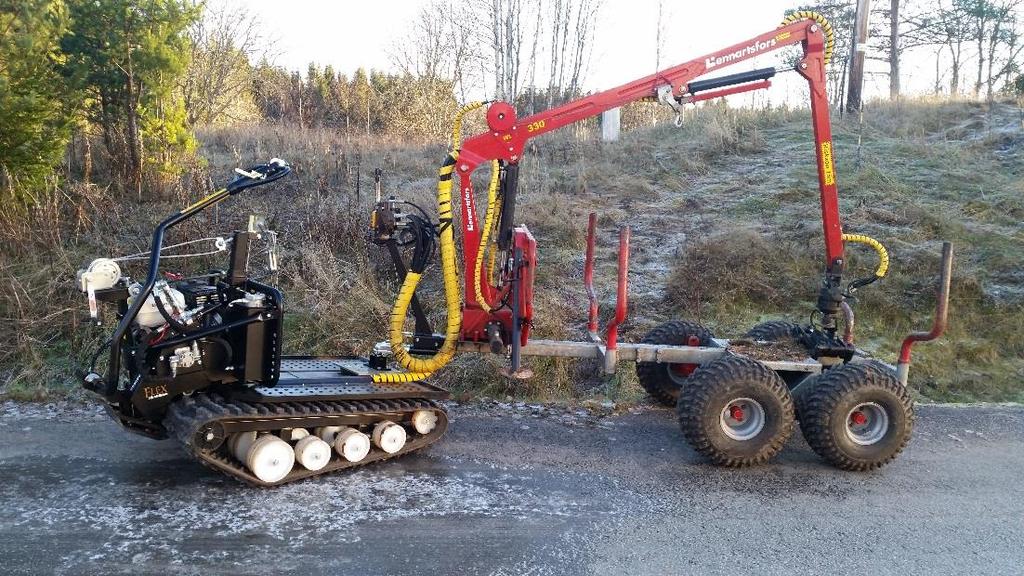

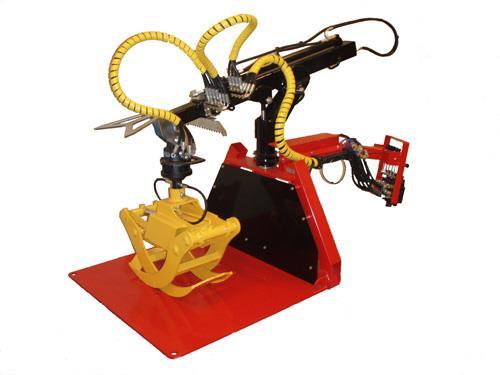

8 Vetoteline Part No Helppo tapa kuljettaa runkoja pois maata vahingoittamatta. Tarvitsee mekaanisen vinssin toimiakseen. Paino 38 Kg Hydraulinen nostokurki Classic Part No Hydraulinen nostokurki voidaan kiinnittää Iron Horseen. Hyvän painopisteen ansiosta T IronHorse pysyy vakaana. Teleskooppi nostokurki on rakennettu moduulijärjestelmällä on todella helppo asentaa 9 tai 13hp-moottoriseen IronHorseen Toiminta-alue Length of stroke Pressure of stroke (Push) Nostokyky Max nostokulma Max kääntyvyys Vetovoima: Paino: mm mm (2X800 mm) 1120 Kg Kg kg 370 kg Lastausnostokurki Part No Lastaaja sopii kaikkiin IronHorsen koneisiin, joissa on mekaaninen vinssi. Pituus ja vetokulma ovat säädettävissä. Length loading arm (min/max): mm Lastauskannatin Part No Kannatin, joka helpottaa eläinten nostamista lavalle. Eläimen pää laitetaan edemmäksi moottoria helpottaen tasapainoa maastossa ajaessa.

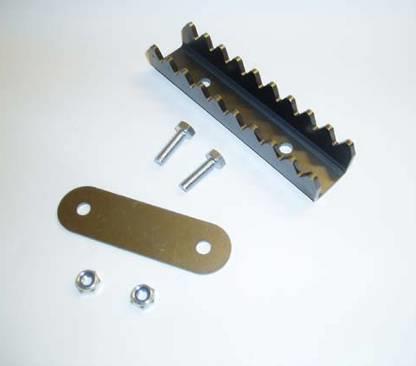

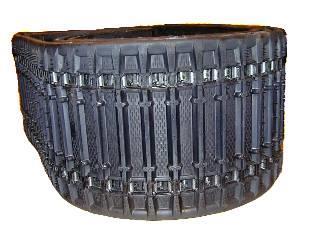

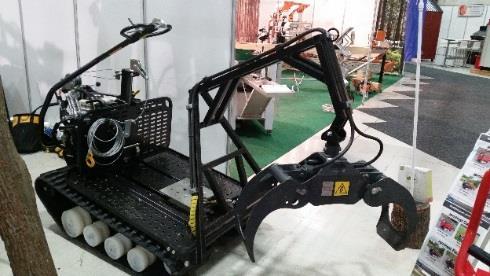

9 Puutavarakoura Part No Koura sopii hydrauliseen IronHorseen. Ajotelat Classic malliin Part No Kevlar kovetetut telat, valmistettu luonnonkumista ja epoxy pinit on valettuna kumiin. Teloissa on erittäin hyvä vetokestävyys ja kulutuksenkesto. Telat on valmistettu erityise IronHorselle (vaihto-osina) Heavy Duty-Telat Flex malliin Part No Upouusilla teloilla IronHorse Flexiin on merkittävästi pidempi elinikä ja huomattavasti parempi pito maalla ja lumella. (Vaihto-osina) Part No Lumipiikit ajoteloihin. Asennus pakkaus ajo teloihin sisältää 24 osaa kahteen ajotelaan. 12 lumipiikkiä yhteen telaan. Kaikki kuvan osat sisältyvät pakkaukseen. Piikeissä on hammastetut pinnat, antamaan pitoa liukkaalle ja kovalle maastolle. 1 lumipiikki, varaosana, article no:

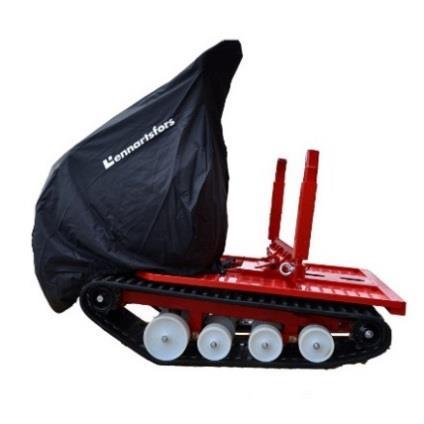

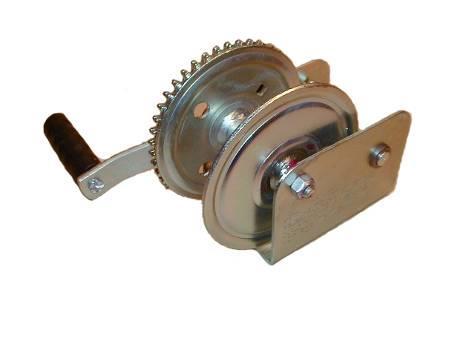

10 Mekaaninen vinssi IH 9 Hp & 13 Hp Mekaaninen vinssi IH 9 Hp & 13 Hp Part No Part No The Power winch to the IronHorse include, a complete kit with 20 m. wire, corner block, pulley, belt, bar and cover for the transmission. Pulling force Winch wire included the hook. 6 mm Kg 20 metriä Käsivinssi Part No Käsivinssi, sisältää vaijerin ja koukun. vetovoima vaijeri 5 mm. 500 kg. 10 m. Varastointipäällyste. Part No Räätälöity varastointipäällyste suojaamaan konetta ulkona säilytystä varten.

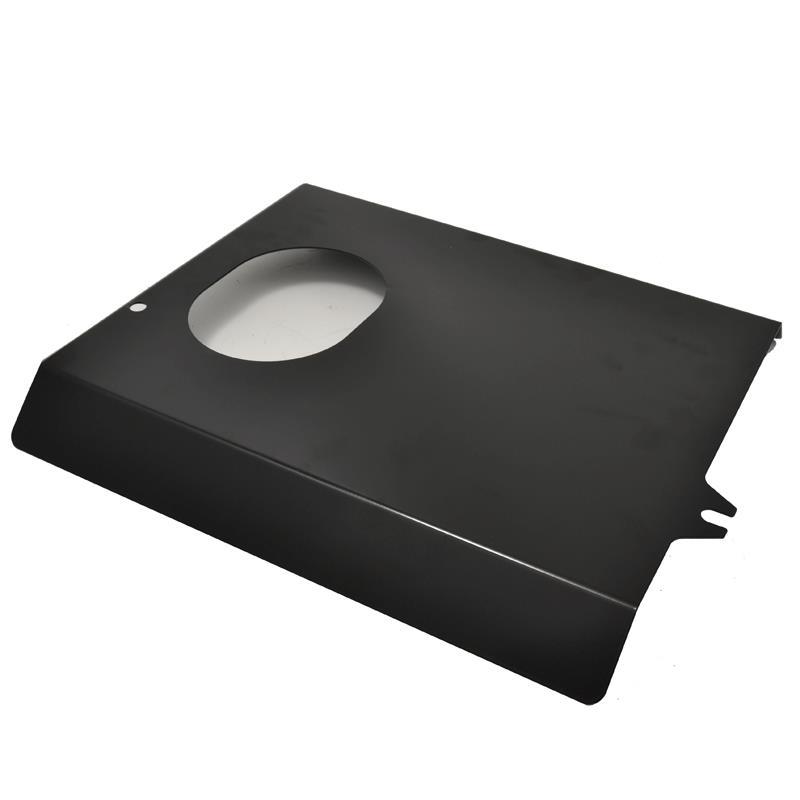

11 Hydraulijärjestelmä. Pumppu 5,0 cm3 Part No Tällä hydraulijärjestelmällä voit käyttää useaa työvälinettä ja varustevaihtoehtoa yhdessä IronHorsen kanssa. Hydraulisen kitin voi asentaa vain 9 ja 13 hp moottorillisiin IronHorseihin Hydraulijärjestelmä. Pumppu 5,0 cm3 Virtaus: Paine: 18 l/min. 140 bar Boggi special. Complete (4 st.) Complete with attachment Tuplapyörät telajärjestelmään lisäosineen. Voidaan asentaa myös vanhoihin versioihin. Part No Part No Moottorikansi Part No Kansi suojaa moottoria ja pakoputkijärjestelmää ulkopuolisilta esteiltä ja lialta. (Ei sovi malleihin)

12 Muut tekniset tiedot Leveys: 1080 mm Korkeus: 1560 mm Pituus: 1780 mm Steering handle Paino: Kg Max. lasti 1,0 ton Kuljetuskapasiteetti 700/900 kp 9,0/13,0 hp Max. nopeus 7 kph Pintapaine 0,15 kg/cm 500 kg kuorma Polttoaine tankki 6,1 L Moottori Honda Nelitahti Lennartsfors AB Lennartsfors 1 S ÅRJÄNG Phone +46 (0) Dealer
