TE 500 TE 500-AVR Suomi

Transkriptio

1 TE 500 TE 500-AVR Suomi

2

3 1 Dokumentaation tiedot 1.1 Tästä dokumentaatiosta Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle. 1.2 Merkkien selitykset Varoitushuomautukset Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään yhdessä symbolien kanssa: VAKAVA VAARA! Varoittaa välittömästä, uhkaavasta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA! Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS! Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko Symbolit dokumentaatiossa Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa. Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä. Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappaleessa Tuoteyhteenveto. Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. Suomi 1

4 1.3 Tuotekohtaiset symbolit Symbolit tuotteessa Tuotteessa käytetään seuraavia symboleita: Piikkaus Piikkausterän kohdistaminen Volttia Piikkausterän kohdistaminen Kaksinkertaisesti eristetty Lukkosymboli 1.4 Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Piikkausvasara TE 500 TE 500 AVR Sukupolvi 01 Sarjanumero 1.5 Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 2 Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. 2 Suomi

5 Turvallisuusohjeissa käytetty käsite sähkötyökalu tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua Suomi 3

6 sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisomaasento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalun käyttö ja käsittely Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisävarusteita ja kun lopetat työkalun käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. 4 Suomi

7 Huolto Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. 2.2 Lisää piikkausvasaran turvallisuusohjeita Henkilöturvallisuus Käytä vain tuotetta, joka on teknisesti moitteettomassa kunnossa. Älä koskaan tee koneeseen minkäänlaisia muutoksia. Käytä koneen mukana toimitettuja lisäkäsikahvoja. Koneen hallinnan menettäminen saattaa aiheuttaa loukkaantumisia. Kun teet reikiä, varmista työstettävän kohdan taustapuoli. Putoamaan tai sinkoutumaan pääsevät palaset voivat aiheuttaa muille vammoja. Pidä aina molemmin käsin kiinni koneen käsikahvoista. Pidä käsikahvat kuivina ja puhtaina. Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa terä saattaa osua rakenteen sisällä olevaan virtajohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin saatat saada sähköiskun. Konetta käyttäessäsi käytä soveltuvia suojalaseja, suojakypärää, kuulosuojaimia, suojakäsineitä ja kevyttä hengityssuojainta. Käytä työkaluterän vaihdossa suojakäsineitä. Työkaluterän koskettaminen saattaa aiheuttaa haavoja ja palovammoja. Käytä suojalaseja. Sirpaleet saattavat aiheuttaa vammoja ja vahingoittaa silmiä. Selvitä työssä syntyvän pölyn vaarallisuus ennen työn aloittamista. Käytä rakennustyömaakäyttöön hyväksyttyä pölynimuria, joka täyttää viralliset pölysuojaluokitusmääräykset. Tiettyjen materiaalien kuten lyijypitoisen maalin, joidenkin puulajien, kvartsia sisältävän betonin / muurauksen / kivetyksen ja mineraalien sekä metallien pölyt voivat olla terveydelle vaarallisia. Varmista työpisteen hyvä tuuletus ja tarvittaessa käytä hengityssuojainta, joka soveltuu kyseessä olevalla pölylle. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lähellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityisesti jos niihin liittyy puunkäsittelyn lisäaineita (kromaatti, puunsuoja-aineet). Asbestia sisältäviä materiaaleja saavat työstää vain erikoiskoulutetut henkilöt. Pidä työssäsi taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sormiesi hyvän verenkierron. Pitempään jatkuva työnteko saattaa tärinän vuoksi aiheuttaa verenkiertohäiriöitä tai sormien, käsien ja ranteiden hermokipuja. Suomi 5

8 Sähköturvallisuus Tarkasta ennen työn aloittamista, onko työskentelyalueella rakenteiden sisälle asennettuja sähköjohtoja tai kaasu- ja vesiputkia. Koneen ulkopinnan metalliosista saatat saada sähköiskun, jos vahingossa osut sähköjohtoon. Sähkötyökalujen käyttö ja hoito Odota, että sähkötyökalu on täysin pysähtynyt, ennen kuin lasket sen kädestäsi. 6 Suomi

9 Suomi 7

10 8 Suomi

11 3 Kuvaus 3.1 Tuoteyhteenveto Suomi 9

12 @ Istukka ; Toimintatavan valintakytkin = Käyttökytkin % Käyttökytkimen lukitus & Sivukahva ( Taaempi tartuntapinta ) Huoltotarpeen merkkivalo + Varkaussuojan (lisävaruste) merkkivalo Aktiivinen tärinänvaimennus (AVR, Active Vibration Reduction, vain TE 500-AVR) 3.2 Tarkoituksenmukainen käyttö Kuvattu tuote on sähkökäyttöinen piikkausvasara. Se on tarkoitettu tiilen, muurauksen ja betonin keskivaativiin piikkaustöihin. Koneen saa liittää vain verkkovirtaan, jonka jännite ja taajuus vastaavat koneen tyyppikilvessä olevia tietoja. 3.3 Active Vibration Reduction (AVR) Piikkausvasarassa on Active Vibration Reduction (AVR) -järjestelmä, joka vähentää tärinää huomattavasti. 3.4 Huoltotarpeen merkkivalo Piikkausvasarassa on huoltotarpeen merkkivalo. Tila Huoltotarpeen merkkivalonäyttö palaa. Huoltotarpeen merkkivalonäyttö vilkkuu. Merkitys Käyttöajan perusteella huolto on tullut ajankohtaiseksi. Tuotteessa vaurio. Korjauta tuote ammattitaitoisessa sähköalan erikoiskorjaamossa. Huomautus Vie tuote ajoissa Hilti-huoltoon. Siten se pysyy aina käyttövalmiina. 3.5 Toimituksen sisältö Piikkausvasara, sivukahva, käyttöohje, Hilti-laukku, puhdistusliinat, rasva. Huomautus Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hiltiedustajalta tai internetistä osoitteesta: 4 Tekniset tiedot 4.1 Piikkausvasara Huomautus Nimellisjännitteen, nimellisvirran, verkkovirran taajuuden ja nimellisottotehon näet maakohtaisesta tyyppikilvestä. 10 Suomi

13 Jos konetta käytetään generaattoriin tai muuntajaan liitettynä, generaattorin tai muuntajan antotehon pitää olla vähintään kaksi kertaa niin suuri kuin koneen tyyppikilpeen merkitty nimellisottoteho. Muuntajan tai generaattorin käyttöjännitteen pitää aina olla rajoissa +5 % ja -15 % koneen nimellisjännitteestä. TE 500 TE 500-AVR Paino EPTA 01 mukaan 5,6 kg 5,7 kg Yhden iskun energia 7,5 J 7,5 J Suojausluokka standardin EN mukaan II II 4.2 Standardin EN mukaan määritetyt melu- ja tärinäarvot Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mukaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Ne soveltuvat myös altistumisten tilapäiseen arviointiin. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, arvot voivat poiketa tässä ilmoitetuista. Tämä saattaa merkittävästi lisätä altistumista koko työskentelyajan aikana. Altistumisia tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Meluarvot TE 500 TE 500-AVR Äänitehotaso 105 db 105 db Äänenpainetaso 94 db 94 db Epävarmuus 3 db 3 db Tärinäarvot TE 500 TE 500-AVR Piikkaaminen (a h,cheq ) 12,1 m/s² 10,1 m/s² Epävarmuus (K) 1,5 m/s² 1,5 m/s² Suomi 11

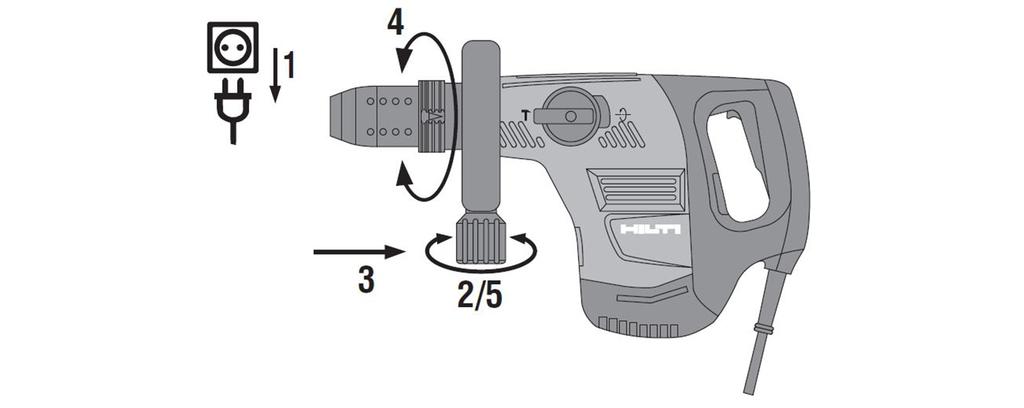

14 5 Käyttö 5.1 Työkohteen valmistelu VAROITUS Loukkaantumisvaara! Tuotteen käynnistyminen vahingossa. Irrota pistoke verkkopistorasiasta, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia Sivukahvan kiinnitys VAROITUS Loukkaantumisvaara Piikkausvasaran hallinnan menettämisen vaara. Varmista, että sivukahva on kiinnitetty oikein ja kunnolla kiinni. 1. Työnnä kiinnitin (kiinnityspanta) ja sivukahva edestäpäin istukan päälle sille tarkoitettuun uraan saakka. 2. Aseta sivukahva haluamaasi asentoon. 3. Kierrä nuppia sivukahvan kiinnittimen (kiinnityspanta) kiristämiseksi Työkaluterän kiinnitys VAARA Loukkaantumisvaara Terä kuumenee käytössä. Käytä terän vaihdossa suojakäsineitä. 12 Suomi

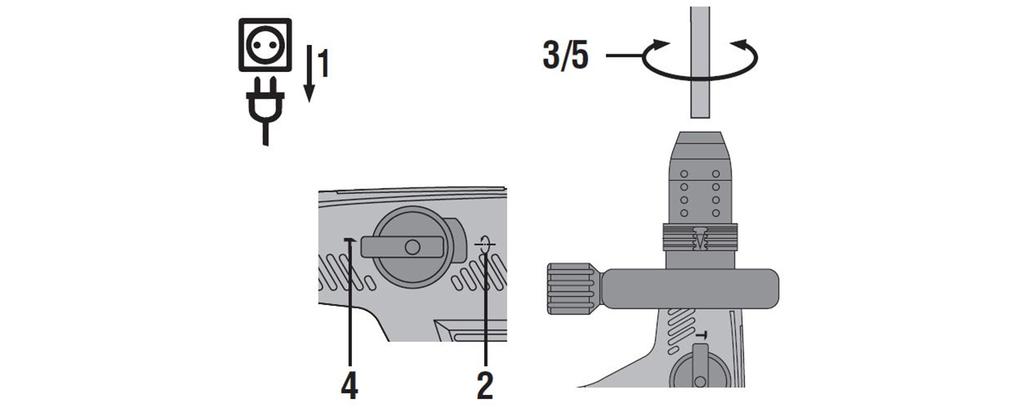

15 1. Rasvaa työkaluterän istukkapää kevyesti. 2. Laita työkaluterä istukkaan vasteeseen saakka ja varmista, että se lukittuu paikalleen. Tuote on toimintavalmis Piikkausterän kohdistaminen VAROITUS Loukkaantumisvaara Piikkaussuunnan hallinnan menettämisen vaara. Älä työskentele asentoa "Piikkausterän kohdistaminen" käyttäen. Aseta toimintatapavalitsin piikkausasentoon siten, että se lukittuu. Huomautus Piikkaustyökalun voi kiinnittää 24 eri asentoon (15 :n välein). Näin latta- ja muotopiikkaustyökalun saa kiinnitettyä aina työn kannalta sopivimpaan asentoon. 1. Aseta toimintatapavalitsin tähän asentoon. 2. Kierrä piikkausterä haluamaasi asentoon. 3. Aseta toimintatapavalitsin tähän asentoon siten, että se lukittuu. Kone on toimintavalmis. Suomi 13

16 5.1.4 Työkaluterän irrotus VAKAVA VAARA Palovaara Kuuman työkalun ja helposti syttyvien materiaalien välisen kosketuksen aiheuttama vaara. Älä laske kuumaa työkalua herkästi syttyvien materiaalien päälle. VAARA Loukkaantumisvaara Terä kuumenee käytössä. Käytä terän vaihdossa suojakäsineitä. Vedä työkaluterän lukitsin taaksepäin vasteeseen saakka ja irrota työkaluterä. Huomautus Käytä vain alkuperäistä Hilti-rasvaa. Soveltumattoman rasvan käyttö voi vaurioittaa tuotetta. 5.2 Työskentely VAARA Sähköiskun aiheuttama vaara! Jos maadotusjohdin ja vikavirtasuojakytkin puuttuvat, seurauksena voi olla vakavia loukkaantumisia ja palovammoja. Varmista, että rakennustyömaan virtajohdossa, joka tulee joko sähköverkosta tai generaattorilta, on aina olemassa ja liitettynä maadotusjohdin ja vikavirtasuojakytkin. Älä käytä tuotetta, elleivät nämä turvallisuustoimenpiteet ole kunnossa. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. 14 Suomi

17 5.2.1 Piikkaaminen Aseta toimintatapavalitsin tähän asentoon. 6 Huolto ja kunnossapito VAARA Sähköiskun aiheuttama vaara! Hoito- ja kunnostustöiden suorittaminen koneen pistoke pistorasiaan liitettynä voi johtaa vakaviin loukkaantumisiin ja palovammoihin. Irrota koneen pistoke verkkopistorasiasta aina ennen hoito- ja kunnostustöitä! Huolto ja hoito Poista pinttynyt lika varovasti. Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Kunnossapito VAARA Sähköiskun aiheuttama vaara! Sähköosien asiantuntemattomat korjaukset voivat aiheuttaa vakavia loukkaantumisia ja palovammoja. Sähköosien korjaustyöt saa tehdä ainoastaan valtuutettu sähköasentaja. Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toteat toimintahäiriöitä, älä käytä sähkötyökalua. Korjauta heti Hilti-huollossa. Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Huomautus Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja kulutusaineita. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti-edustajalta tai osoitteesta: Pölysuojuksen puhdistus Puhdista istukan pölysuojus säännöllisin välein puhtaalla, kuivalla kankaalla. Pyyhi tiivistehuuli varovasti puhtaaksi ja rasvaa se kevyesti Hilti-rasvalla. Pölysuojus on ehdottomasti vaihdettava, jos sen tiivistehuuli on vaurioitunut. Suomi 15

18 7 Kuljetus ja varastointi Älä kuljeta sähkötyökalua työkaluterä kiinnitettynä. Varastoi sähkötyökalu aina sen pistoke verkkopistorasiasta irrotettuna. Varastoi kone lasten ja asiattomien henkilöiden ulottumattomissa. Pitemmän kuljetuksen tai varastoinnin jälkeen tarkasta sähkötyökalun mahdolliset vauriot ennen käyttöä. 8 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. 8.1 Vianmääritys Häiriö Mahdollinen syy Ratkaisu Kone ei käynnisty. Katkos verkkojännitteen saannissa Liitä toinen sähkötyökalu ja tarkasta toiminta. Ei iskua. Kone ei käynnisty ja huoltotarpeen merkkivalo palaa punaisena. 16 Suomi Verkkojohdon tai pistokkeen vika. Generaattori Sleep Mode -tilassa. Sähköinen vika. Elektroninen käynnistyksenesto on kytkeytynyt päälle virran katkeamisen seurauksena. Vika koneessa tai käyttöajan perusteella huolto on tullut ajankohtaiseksi. Hiiliharjat kuluneet. Vika koneessa tai käyttöajan perusteella huolto on tullut ajankohtaiseksi. Tarkastuta verkkojohto tai pistoke valtuutetulla sähköasentajalla ja tarvittaessa vaihdata. Kuormita generaattoria toisella kuluttimella (esimerkiksi työmaalampulla). Anna valtuutetun sähköasentajan tarkastaa kone ja virransyöttö. Kytke kone sitten pois päältä ja takaisin päälle. Korjauta tuote aina vain Hilti-huollossa. Tarkastuta kone erikoiskorjaamossa ja tarvittaessa vaihdata hiilet. Korjauta tuote aina vain Hilti-huollossa.

19 Häiriö Mahdollinen syy Ratkaisu Koneen teho on heikko. Jatkojohdon poikkipintaala on liian pieni. Käytä jatkojohtoa, jonka poikkipinta-ala on riittävän suuri. Piikkausterän lukitusta ei saa vapautettua. Käyttökytkin ei täysin pohjaan painettuna. Istukkaa ei ole vedetty kunnolla taakse. Paina käyttökytkin pohjaan vasteeseen saakka. Vedä työkalun lukitsin vasteeseen saakka takaisinpäin ja irrota työkalu. 9 Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Älä hävitä sähkötyökaluja tavallisen sekajätteen mukana! 10 Valmistajan myöntämä takuu Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. Suomi 17

20 18 Suomi
