1 SJD 6-A22 Suomi

2

3 1 Dokumentaation tiedot 1.1 Tästä dokumentaatiosta Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle. 1.2 Merkkien selitykset Varoitushuomautukset Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään yhdessä symbolien kanssa: VAKAVA VAARA! Varoittaa välittömästä, uhkaavasta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA! Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS! Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko Symbolit dokumentaatiossa Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappaleessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. 1.3 Tuotekohtaiset symbolit Symbolit tuotteessa Tuotteessa käytetään seuraavia symboleita: Joutokäynti-iskuluku Tasavirta 1.4 Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä koneen käyttöön liittyvistä vaaroista. Kuvattu tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kouluttamattomat tai kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. Suomi 1

4 Kirjoita sarjanumero oheiseen taulukkoon. kysymyksiä myyjälle tai huollolle. Tuotetiedot Kerro nämä tiedot aina, jos esität tuotteeseen liittyviä Heiluripistosaha SJD 6-A22 Sukupolvi 01 Sarjanumero 1.5 Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 2 Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka liittyvät tähän sähkötyökaluun. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite sähkötyökalu tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa johtaa loukkaantumiseen. 2 Suomi

5 Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. Älä tuudittaudu virheelliseen turvallisuuden tunteeseen äläkä laiminlyö sähkötyökaluja koskevia turvallisuusohjeita silloinkaan, kun mielestäsi jo olet kokenut sähkötyökalun käyttäjä. Harkitsematon ja huolimaton toiminta voi sekunnin murto-osissa johtaa vakaviin loukkaantumisiin. Sähkötyökalun käyttö ja käsittely Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisävarusteita ja kun lopetat koneen käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää konetta, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökaluja ja niiden varusteita huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö ja hallinta voi yllättävissä tilanteissa olla mahdotonta. Akkukäyttöisen sähkötyökalun käyttö ja käsittely Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. Käytä ainoastaan juuri kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa. Tarvittaessa huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Älä käytä akkua, joka on vaurioitunut tai johon on tehty muutoksia. Vaurioitunut akku tai akku, jota on muutettu, saattaa käyttäytyä yllättävästi ja aiheuttaa tulipalon, räjähdyksen ja vammoja. Varjele akkua avotulelta ja korkeilta lämpötiloilta. Avotuli tai yli 130 C:n lämpötila voi aiheuttaa räjähdyksen. Noudata kaikkia akun lataamisesta annettuja ohjeita, ja lataa akku tai akun sisältävä sähkötyökalu aina käyttöohjeessa mainittuja lämpötilarajoja noudattaen. Akun virheellinen lataaminen tai lataaminen sallitun lämpötila-alueen lämpötiloja noudattamatta saattaa johtaa akun tuhoutumiseen ja aiheuttaa tulipalovaaran. Huolto Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat koneen turvallisuuden säilymisen. Älä koskaan yritä huoltaa vaurioitunutta akkua. Akkujen kaikki huoltotyöt saa suorittaa vain valmistaja tai sen valtuuttama huoltopiste. Suomi 3

6 2.2 Pistosahoja ja puukkosahoja koskevat turvallisuusohjeet Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa sähkötyökalun terä saattaa osua rakenteen sisällä olevaan virtajohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin voit saada sähköiskun. Kiinnitä työkappale puristimilla tai muulla vastaavalla tavalla tukevaan alustaan. Työkappaleen pitäminen paikallaan käsin tai keholla painaen ei ole riittävän tukevaa, joten saatat menettää koneen ja työkappaleen hallinnan. 2.3 Muut turvallisuusohjeet Henkilöturvallisuus Käytä vain konetta, joka on teknisesti moitteettomassa kunnossa. Älä koskaan tee koneeseen minkäänlaisia muutoksia. Pidä aina molemmin käsin kiinni koneen käsikahvoista. Pidä käsikahvat kuivina ja puhtaina. Konetta käyttäessäsi käytä soveltuvia suojalaseja, kuulosuojaimia ja suojakäsineitä. Käytä suojakäsineitä, kun vaihdat työkaluterää. Työkaluterän koskettaminen saattaa aiheuttaa haavoja ja palovammoja. Käytä suojalaseja. Sirpaleet saattavat aiheuttaa vammoja ja vahingoittaa silmiä. Älä katso suoraan valoon (LED) äläkä suuntaa valoa muiden henkilöiden kasvoihin. Sokaistumisvaara on olemassa. Selvitä työssä syntyvän pölyn vaarallisuus ennen työn aloittamista. Käytä rakennustyömaakäyttöön hyväksyttyä pölynimuria, joka täyttää viralliset pölysuojaluokitusmääräykset. Varmista työpisteen hyvä tuuletus ja tarvittaessa käytä hengityssuojainta, joka soveltuu kyseessä olevalla pölylle. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lähellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityisesti jos niihin liittyy puunkäsittelyn lisäaineita (kromaatti, puunsuoja-aineet). Asbestia sisältäviä materiaaleja saavat työstää vain erikoiskoulutetut henkilöt. Pidä työssäsi taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sormiesi hyvän verenkierron. Pitempään jatkuva työnteko saattaa tärinän vuoksi aiheuttaa verenkiertohäiriöitä tai sormien, käsien ja ranteiden hermokipuja. Sähköturvallisuus Tarkasta ennen työn aloittamista, onko työskentelyalueella rakenteiden sisälle asennettuja sähköjohtoja tai kaasu- ja vesiputkia. Koneen ulkopinnan metalliosista saatat saada sähköiskun, jos vahingossa osut sähköjohtoon. Sähkötyökalujen käyttö ja hoito Kiinnitä irrallinen työkappale. Puristimilla kiinnitetty tai ruuvipenkkiin kiinnitetty työkappale pysyy turvallisemmin paikallaan kuin vain käsin pidetty. Pistosahoja koskevat erityiset turvallisuusohjeet Sahatessasi ohjaa tuotetta aina itsestäsi poispäin. Älä koskaan laita kättäsi sahanterän etupuolelle tai viereen. Älä sahaa materiaaleja, joista et tiedä mitä niiden sisällä on, ja pidä sahauskohdan ylä- ja alapinta vapaana. Sahatessasi älä tartu työkappaleeseen alhaaltapäin. 2.4 Akkujen käyttö ja hoito Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. Suojaa akut korkeilta lämpötiloilta, suoralta auringonpaisteelta ja avotulelta. Akkuja ei saa avata, puristaa, kuumentaa yli 80 C:n lämpötilaan tai polttaa. Vaurioituneita akkuja ei saa ladata eikä käyttää. Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta kone riittävän etäälle syttyvistä materiaaleista palovaarattomaan paikkaan, jossa voit valvoa konetta, ja anna sen jäähtyä. Ota yhteys Hilti-huoltoon akun jäähdyttyä. 4 Suomi

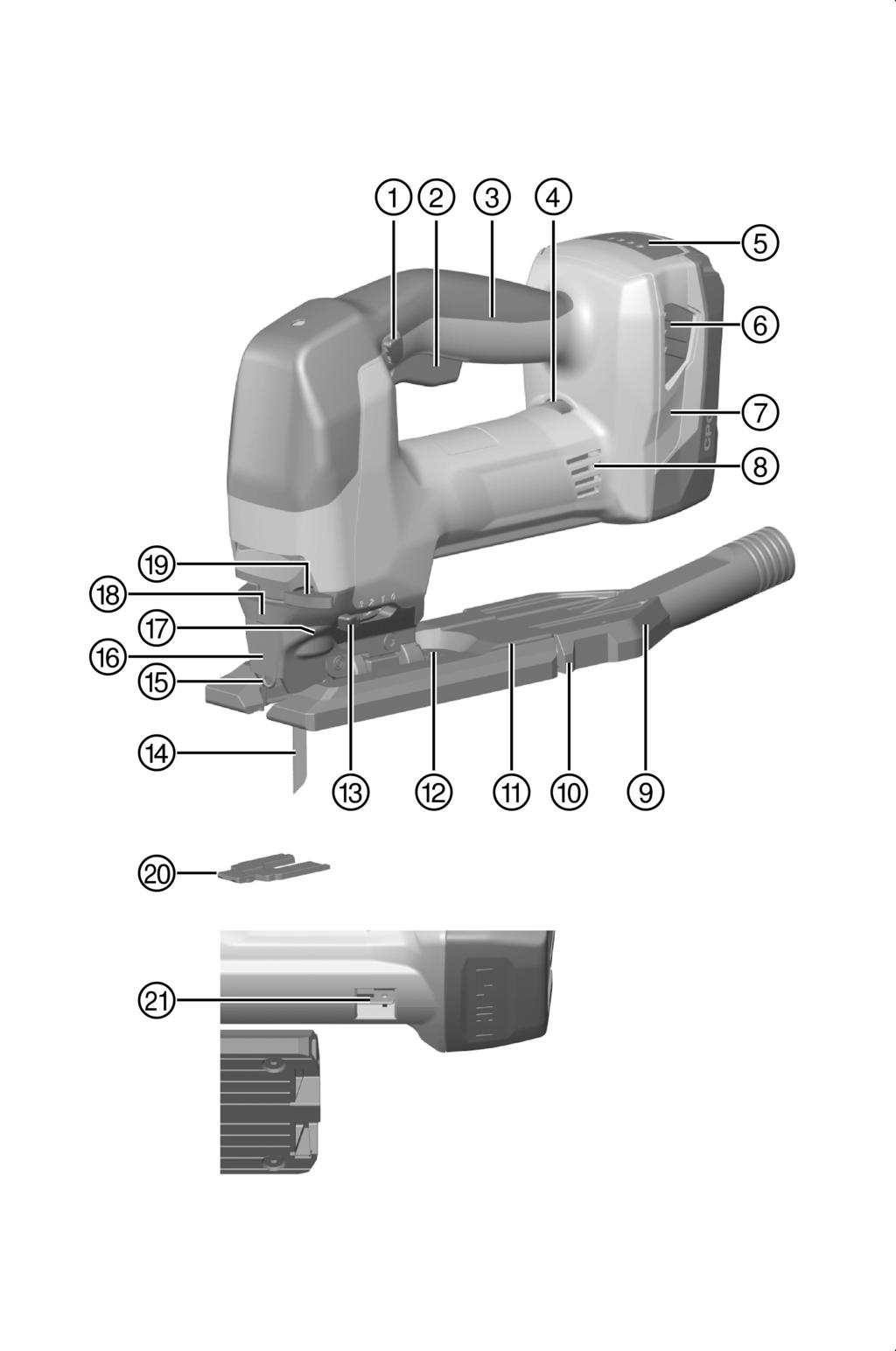

7 3 Kuvaus 3.1 Tuoteyhteenveto Suomi 5

8 @ ; Käyttökytkin = Käsikahva Lukituspainike % Iskuluvun säätöpyörä Akun lataustilan näyttö & ( Akun lukituksen vapautuspainike ) Akku + Jäähdytysilmaraot Imuadapteri / Lukituskoukku : Jalusta $ Heiluriliikeluvun säätövipu Sahanterä Kosketussuoja Sahauskulman säätöasteikko Suojus Q Istukka W LED-valo E Sahanterän lukituksen vapautusvipu Murtosuoja R T Pölynpoistovarustuksen SJD DRS-6A (lisävaruste) virtaliitäntä 3.2 Tarkoituksenmukainen käyttö Kuvattu tuote on käsiohjattava akkukäyttöinen heiluripistosaha. Se on tarkoitettu muovi, puu- ja metallimateriaalien sekä kipsi- ja kuitulevyjen sahaamiseen. Tuotteessa on lisävarusteista imuria varten irrotettava liitin, johon sopii yleismallinen imuriletku. Imuriletkun liittäminen tuotteeseen saattaa vaatia sopivan adapterin. Käytä tämän tuotteen yhteydessä vain B 22 -sarjan Hilti-litiumioniakkuja. Käytä tämän akun yhteydessä vain C4/36-sarjan Hilti-latureita. Käytä tässä tuotteessa vain sahanteriä, joissa on T-varsi (yksinokkavarsi). 3.3 Mahdollinen väärä käyttö Tuotetta ei saa käyttää puiden oksien tai runkojen katkaisemiseen. Tuotetta ei saa käyttää terveydelle vaarallisten materiaalien työstöön. Tuotetta ei saa käyttää kosteassa ympäristössä. Pidä paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet loitolla pölynpoistovarustuksen virtaliitännästä, koska ne voisivat oikosulkea liittimet. Liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. 3.4 Lataustilan näyttö Litiumioniakun lataustila näytetään, kun painat lukituspainikkeita/lukituspainiketta kevyesti (vain tuntuvaan vastekohtaan saakka). Tila Merkitys 4 LED-merkkivaloa palaa. Lataustila: 75 % % 3 LED-merkkivaloa palaa. Lataustila: 50 % % 2 LED-merkkivaloa palaa. Lataustila: 25 % % 1 LED-merkkivalo palaa. Lataustila: 10 % % 1 LED vilkkuu. Lataustila: < 10 % Huomautus Akun lataustilan tarkastaminen ei ole mahdollista käyttökytkin painettuna ja 5 sekunnin aikana käyttökytkimen vapauttamisesta. Jos akun lataustilan LED-merkkivalot vilkkuvat, ota huomioon ohjeet kappaleessa Apua häiriötilanteisiin. 3.5 Lastunpoistopuhallus Sahanterälle suunnattu lastunpoistopuhallus ohjaa ilmavirran avulla lastut ja pölyn pois sahauslinjalta. 3.6 Iskuluku Iskulukua voi säätää säätöpyörällä. Asento 1 vastaa 800 iskua minuutissa ja asento 6 vastaa 3000 iskua minuutissa. Käyttökytkimen painamisen määrästä riippuen iskuluku alkaa nousta 75 iskun verran minuutissa, ja nouseminen jatkuu säätöpyörällä säädettyyn iskulukuun saakka. 6 Suomi

9 3.7 4-asentoinen heiluripistoliikesäätö Heiluripistoliikkeen 4-asentoisen säädön ansiosta voit sovittaa sahaustehon ja sahausjäljen työstettävälle materiaalille parhaiten sopivaksi. Heiluripistoliikkeen säätövivulla voit valita heiluripistoliikkeen neljästä vaihtoehdosta. Mitä siistimmän ja hienomman sahausreunan haluat, sitä pienempi heiluripistoliike sinun on valittava. Sopivimman säädön löydät parhaiten kokeilemalla. Tila Merkitys Asento 0 Ei heiluripistoliikettä Asento 1 Pieni heiluripistoliike Asento 2 Keskisuuri heiluripistoliike Asento 3 Suuri heiluripistoliike 3.8 Lukituspainike Lukituspainike voidaan asettaa kolmeen asentoon. A: Lukituspainike näkyy vain vasemmalla puolella: Kuljetusasento (konetta ei voi käynnistää). Käyttökytkin on lukittu, sen painaminen ei ole mahdollista. B: Keskiasento on normaaliasento: Lukituspainike näkyy vasemmalla ja oikealla puolella. Tällöin voidaan esimerkiksi säätää iskulukua. Käyttökytkimen painaminen ja vapauttaminen on mahdollista. C: Lukituspainike näkyy vain oikealla puolella: Kun kone on kytketty päälle (käyttökytkin pohjaan painettu), lukituspainikkeen voi painaa oikealle koneen päälle lukitsemiseksi. Lukituksen vapauttamiseksi paina käyttökytkintä uudelleen. 3.9 Murtosuoja Tuotteeseen voidaan kiinnittää murtosuoja. Murtosuoja vähentää sahausreunan murtumisia puumateriaaleja sahattaessa Koneen automaattinen kytkeytyminen pois päältä Jos käyttökytkin on painettuna pitempään kuin 15 minuuttia (esimerkiksi koneen kuljettamisen tai varastoimisen yhteydessä), kone kytkeytyy automaattisesti pois päältä. Näin estetään akun syväpurkautuminen Toimituksen sisältö Heiluripistosaha ja sahanterä, suojus, imuriadapteri, murtosuoja, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: USA: Suomi 7

10 4 Tekniset tiedot 4.1 Heiluripistosaha Nimellisjännite Paino EPTA mukaan (ilman imuadapteria) Iskuliikkeen pituus Joutokäynti-iskuluku (n 0 ) Max. sahausteho puuhun Max. sahausteho alumiiniin Max. sahausteho seostamattomaan teräkseen Sahauskulma (vasen/oikea) Imuadapterin ulkohalkaisija SJD 6-A22 21,6 V 2,6 kg 2,9 kg 28 mm 75/min 3 000/min 150 mm 25 mm 10 mm ,5 mm 4.2 Melutiedot ja tärinäarvot EN mukaan Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mukaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Ne soveltuvat myös altistumisten tilapäiseen arviointiin. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, arvot voivat poiketa tässä ilmoitetuista. Tämä saattaa merkittävästi lisätä altistumista koko työskentelyajan aikana. Altistumisia tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpiminä pitäminen, työtehtävien organisointi. Melupäästöarvot Äänitehotaso (L WA ) Äänitehotason epävarmuus (K WA ) Äänenpainetaso (L pa ) Äänenpainetason epävarmuus (K pa ) SJD 6-A22 97 db(a) 3 db(a) 86 db(a) 3 db(a) Tärinän kokonaisarvot Tärinäarvo puulevyjen sahauksessa (a h,b ) Tärinäarvo metallilevyn sahauksessa (a h,m ) Epävarmuus (K) SJD 6-A22 4,4 m/s² 6,3 m/s² 1,5 m/s² 5 Käyttöönotto 5.1 Työkohteen valmistelu VAROITUS Loukkaantumisvaara! Tuotteen käynnistyminen vahingossa. Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. 8 Suomi

11 5.2 Akun kiinnitys 1. Aseta akku kiinnikkeeseen koneessa siten, että akku kuultavasti lukittuu. 2. Tarkasta, että akku on kunnolla kiinni. 5.3 Akun irrotus 1. Paina akun lukituksen vapautuspainikkeita. 2. Vedä akku irti koneesta. 5.4 Sahanterän kiinnitys 1. Irrota akku. Sivu 9 2. Paina sahanterä (hampaat sahaussuuntaan päin) koneen istukkaan, kunnes terä lukittuu paikalleen. 3. Varmista sahanterästä vetämällä, että terä on kunnolla lukittunut paikalleen. Suomi 9

12 5.5 Sahanterän irrotus VAARA Loukkaantumisvaara. Sahanterän hallitsematon irtoaminen voi aiheuttaa vammoja. Kun irrotat sahanterää, pidä konetta siten, ettei se ole suunnattuna kohti ihmisiä tai eläimiä, joita irtoava sahanterä saattaisi vahingoittaa. 1. Irrota akku. Sivu 9 2. Käännä sahaterän lukituksen vapautusvipu vasteeseen saakka sivullepäin. Sahanterä irtoaa ja ponnahtaa pois koneesta. 5.6 Suojuksen kiinnitys 1. Irrota akku. Sivu 9 2. Työnnä suojus edestäpäin tuotteeseen siten, että suojus lukittuu paikalleen. Huomautus Suojuksen voi asettaa paikalleen vain, kun pohjalevy on normaaliasennossa (nolla-asteen asennossa). 5.7 Suojuksen irrotus 1. Irrota akku. Sivu 9 10 Suomi

13 2. Käännä kiinnitettyä suojusta hiukan ja vedä se eteenpäin irti koneesta. 5.8 Pölynpoistolaite Huomautus Pölynpoistolaite vähentää pölyhaittoja ja edistää työturvallisuutta, koska näkyvyys sahattavaan kohtaan on parempi, ja vähentää työpaikan pöly- ja lastukuormitusta. 1. Kiinnitä suojus paikalleen. Sivu Kiinnitä koneeseen imuadapteri ja liitä pölynpoistolaite, jos sahaat pitemmän aikaa puuta tai muita materiaaleja, joiden työstössä syntyy paljon pölyä Imuadapterin kiinnitys 1. Liitä imurin letku imuadapteriin. 2. Työnnä imuadapteri takaapäin vaakasuunnassa pohjalevyyn siten, että kummatkin sivulla olevat lukituskoukut lukittuvat. Suomi 11

14 5.8.2 Imuadapterin irrotus 1. Paina kumpaakin lukituskoukkua sisäänpäin. 2. Vedä imuadapteri taaksepäin irti pohjalevystä. 3. Vedä imurin letku irti poistoimuadapterista Imuadapterin puhdistus 1. Irrota akku. Sivu 9 2. Irrota imuadapteri. Sivu Puhdista imuadapteri. 4. Tarkasta, ettei lukituskoukuissa ole vaurioita. 5. Kiinnitä imuadapteri. Sivu Heiluripistoliikkeen säätö 1. Katso oikea heiluripistoliikesäätö käytettävän sahanterän käyttösuosituksista. 2. Aseta heiluripistoliikkeen säätövipu yhteen neljästä asennosta Sivu Iskuluvun säätö Huomautus Katso oikea säätö käytettävän sahanterän käyttösuosituksista. 12 Suomi

15 Säädä säätöpyörällä iskuluku välille 1 (pieni) ja 6 (suuri) Sahauskulman säätö 1. Irrota akku. Sivu 9 2. Irrota imuadapteri. Sivu Löystytä pohjalevyssä oleva ruuvi. 4. Säädä sahauskulma haluamaksesi (välille 0 ja 45 kumpaankin suuntaan). Huomautus Sahauskulmaa 0 käytettäessä pohjalevy on asennossa, jossa se ei pääse kääntymään. Jotta voit säätää sahauskulmaa, vedä pohjalevyä taaksepäin. Jos haluat säätää pohjalevyn takaisin sahauskulmaan 0, työnnä pohjalevyä eteenpäin. 5. Kiristä ruuvi takaisin kiinni. Pohjalevy on kiristetty kiinni. 6. Kiinnitä imuadapteri. Sivu Kiinnitä akku paikalleen. Sivu Murtosuojan kiinnitys Huomautus Murtosuojaa voi käyttää vain sen käyttämiseen tarkoitettujen sahanterien yhteydessä. Murtosuojaa voi käyttää vain, kun pohjalevy on normaaliasennossa (nolla-asteen asennossa). Suomi 13

16 1. Irrota akku. Sivu 9 2. Paina murtosuoja alhaaltapäin pohjalevyyn. 6 Käyttö 6.1 Kytkeminen päälle 1. Kiinnitä akku paikalleen. Sivu 9 Huomautus Turvatoiminto varmistaa, että kone ei käynnisty, jos kone on ensin kytketty päälle ja vasta sitten akku työnnetään paikalleen konekiinnikkeeseen. 2. Varmista, että lukituspainike on keskiasennossa. 3. Paina käyttökytkintä. 4. Käyttökytkimen lukitsemiseksi päällä-asentoon paina lukituspainike oikealle. 5. Lukituksen vapautat painamalla käyttökytkintä uudelleen. Lukituspainike liikkuu takaisin keskiasentoon. 6.2 Kytkeminen pois päältä Vapauta käyttökytkin. Huomautus Käyttökytkimen lukitsemiseksi pois päältä -asentoon paina lukituspainike vasemmalle. 6.3 Upotussahaus 1. Kytke heiluripistoliikkeen säätövipu asentoon Aseta tuotteen pohjalevyn etureuna vasten työkappaletta. 3. Pidä tuotteesta kunnolla kiinni ja paina käyttökytkintä. 14 Suomi

17 4. Paina tuotetta lujasti työkappaletta vasten ja upota terä asentokulmaa pienentäen. 5. Kun terä läpäisee materiaalin, käännä tuote normaaliin työasentoon. Pohjalevy kokonaan materiaalia vasten. 6. Jatka sahaamista sahauslinjaa pitkin. 7 Huolto ja hoito 7.1 Akkukäyttöisten koneiden hoito ja kunnossapito VAARA Sähköiskun aiheuttama vaara! Hoito- ja kunnostustöiden suorittaminen akkua laitteesta irrottamatta voi johtaa vakaviin loukkaantumisiin ja palovammoihin. Irrota akku aina ennen hoito- ja kunnostustöitä! Koneen hoito Poista pinttynyt lika varovasti. Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Litiumioniakkujen hoito Pidä akku puhtaana, öljyttömänä ja rasvattomana. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Varo, ettei kosteutta pääse tunkeutumaan sisään. Kunnossapito Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toteat toimintahäiriöitä, älä käytä akkukäyttöistä konetta. Korjauta heti Hilti-huollossa. Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Huomautus Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja kulutusaineita. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti-edustajalta tai osoitteesta: Sahanterien puhdistus 1. Poista käyttämistäsi sahanteristä pihka ja hartsi säännöllisin välein. 2. Laita sahanterät 24 tunniksi petroliin tai pihkan-/hartsinpoistoaineeseen. 8 Akkukäyttöisten koneiden kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana. Jos akut ovat paikallaan koneessa, kone saattaa vahingossa käynnistyä kuljetuksen aikana ja vaurioitua. Älä koskaan kuljeta konetta akkuja irrottamatta. Irrota akut. Kuljeta kone ja akut erikseen pakattuina. Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Pitemmän kuljetuksen jälkeen tarkasta koneen ja akkujen mahdolliset vauriot ennen käyttöä. Suomi 15

18 Varastointi VAROITUS Viallisen akun aiheuttama huomaamaton vaurio. Akkujen vuodot saattavat vaurioittaa konetta. Varastoi kone aina akut irrotettuna. Varastoi kone ja akut viileässä ja kuivassa paikassa. Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä. Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. 9 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Sahanterä irtoaa. Sahanterää ei saa laitettua paikalleen. Heiluripistoliikettä ei saa säädettyä. Heiluripistoliike ei toimi. Akku tyhjenee tavallista nopeammin. Akku ei lukitu paikalleen selvästi naksahtaen. 1 LED merkkivalo vilkkuu. Kone ei toimi. Kaikki 4 LED-merkkivaloa vilkkuvat. Kone ei toimi. Tuote tai akku kuumenee voimakkaasti. Sahanterä ei ole lukittunut kunnolla. Lastunpoisto likaantunut. Lastunpoisto likaantunut. Heilurivivun ura likaantunut. Heiluripistoliikemekanismi likaantunut. Heiluripistoliikkeen säätövipu on asennossa "0". Erittäin alhainen ympäristön lämpötila. Akun korvakkeet ovat likaantuneet. Akku tyhjentynyt. Akku on liian kylmä tai liian kuuma. Kone on ylikuormittunut. Sähköinen vika Toista kiinnittäminen. Varmista, että istukka on kunnolla auki ja että painat sahanterän paikalleen tuntuvaa vastusta vasten. Puhdista istukka. Puhdista istukka. Puhdista heilurivivun ura liasta. Tarkasta, onko heiluripistoliikkeen haarukan alueella likaa, ja tarvittaessa poista lika. Säädä haluamasi arvoon. Anna akun hitaasti lämmitä huoneenlämpötilaan. Puhdista salpanokat ja kiinnitä akku uudelleen paikalleen. Vaihda akku ja lataa tyhjentynyt akku. Anna akun hitaasti lämmitä tai jäähtyä huoneenlämpötilaan. Vapauta käyttökytkin ja paina sitä uudelleen. Anna sitten koneen käydä noin 30 minuutin ajan tyhjäkäyntiä. Kytke kone heti pois päältä, irrota akku koneesta, valvo akkua, anna sen jäähtyä ja hakeudu Hilti-huoltoon. 10 SJD DRS-6A pölynpoistovarustus (lisävaruste) Pölynpoistovarustusta SJD DRS 6A käytetään Hilti-heiluripistosahan SJD 6-A22 lisävarusteena. Se kerää syntyvästä pölystä suurimman osan, ja se on nopea ja helppo kiinnittää heiluripistosahaan. Pölynpoistovarustuksessa on imevä tuuletin. Sitä käyttää erillinen moottori. Kun heiluripistosaha kytketään päälle, moduuli saa virtansa sahan akusta. Tämä pölynpoistovarustus ei sovellu asbestia sisältäville materiaaleille, metallipölylle eikä lasi- ja hiilikuitupölylle. Tätä pölynpoistovarustusta ei saa käyttää kosteiden tai räjähdysherkkien pölyjen tai lastujen imurointiin. 16 Suomi

19 11 Hävittäminen VAARA Loukkaantumisvaara. Epäasianmukaisen hävittämisen aiheuttama vaara. Laitteen/koneen ja sen varusteiden epäasianmukainen hävittäminen saattaa aiheuttaa seuraavaa: Muoviosien polttamisessa syntyy myrkyllisiä kaasuja, jotka voivat johtaa sairastumisiin. Akut ja paristot saattavat vaurioituessaan tai kuumentuessaan räjähtää, jolloin ne saattavat aiheuttaa myrkytyksen, palovammoja, syöpymisvammoja ja ympäristön saastumista. Huolimattomasti hävitetty laite/kone saattaa joutua asiattomien henkilöiden käyttöön, jotka voivat käyttää sitä väärin. He saattavat aiheuttaa vammoja itselleen tai toisille ja saastuttaa ympäristöä. Hävitä vialliset akut viipymättä. Pidä ne poissa lasten ulottuvilta. Älä pura akkuja äläkä polta niitä. Hävitä vanhat akut maakohtaisten jätehuolto- ja ympäristönsuojelumääräysten mukaisesti tai toimita vanhat akut takaisin valmistajalle Hilti. Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Älä hävitä sähkötyökaluja tavallisen sekajätteen mukana! 12 Valmistajan myöntämä takuu Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. Suomi 17

20 18 Suomi
