1 NPU 100 IP-A22 Suomi

2

3 NPU 100 IP-A22 Alkuperäiset ohjeet

4

5 Sisällys 1 Dokumentaation tiedot Tästä dokumentaatiosta Merkkien selitykset Varoitushuomautukset Symbolit dokumentaatiossa Symbolit kuvissa Symbolit laitteessa Symbolit Tuotetiedot Vaatimustenmukaisuusvakuutus Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet Meistilaitteen muut turvallisuusohjeet Akkujen käyttö ja hoito Kuvaus Tuoteyhteenveto Tarkoituksenmukainen käyttö Mahdollinen väärä käyttö Li-ioniakun lataustilan näyttö Toimituksen sisältö Tekniset tiedot Melutiedot ja tärinäarvot EN mukaan Akku Käyttö Työkohteen valmistelu Akun lataus Akun kiinnitys Akun irrotus Hilti-putoamisvarmistimen (lisävaruste) kiinnitys Hilti-putoamisvarmistimen (lisävaruste) irrotus Turvallisuusohjeiden noudattaminen Stanssaaminen reikäkokoon 4" saakka Huolto, hoito ja kunnossapito Akkukäyttöisten koneiden kuljetus ja varastointi Apua häiriötilanteisiin Meistilaite ei ole toimintakykyinen Meistilaite on toimintakykyinen Hävittäminen RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Valmistajan myöntämä takuu Dokumentaation tiedot 1.1 Tästä dokumentaatiosta Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle. Suomi 1

6 1.2 Merkkien selitykset Varoitushuomautukset Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään: VAKAVA VAARA VAKAVA VAARA! Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA VAARA! Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS VAROITUS! Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko Symbolit dokumentaatiossa Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappaleessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. 1.3 Symbolit laitteessa Symbolit Seuraavia symboleita käytetään: Leikkautumavaara! Käytä suojalaseja! Langaton tiedonsiirto Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. 2 Suomi

7 1.4 Tuotetiedot -tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Meistilaite Sukupolvi 01 Sarjanumero NPU 100 IP-A Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 2 Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka liittyvät tähän sähkötyökaluun. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite sähkötyökalu tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Suomi 3

8 Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. Älä tuudittaudu virheelliseen turvallisuuden tunteeseen äläkä laiminlyö sähkötyökaluja koskevia turvallisuusohjeita silloinkaan, kun mielestäsi jo olet kokenut sähkötyökalun käyttäjä. Harkitsematon ja huolimaton toiminta voi sekunnin murto-osissa johtaa vakaviin loukkaantumisiin. Sähkötyökalun käyttö ja käsittely Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisävarusteita ja kun lopetat koneen käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää konetta, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökaluja ja niiden varusteita huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö ja hallinta voi yllättävissä tilanteissa olla mahdotonta. Akkukäyttöisen sähkötyökalun käyttö ja käsittely Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. Käytä ainoastaan juuri kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa. Tarvittaessa huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Älä käytä akkua, joka on vaurioitunut tai johon on tehty muutoksia. Vaurioitunut akku tai akku, jota on muutettu, saattaa käyttäytyä yllättävästi ja aiheuttaa tulipalon, räjähdyksen ja vammoja. Varjele akkua avotulelta ja korkeilta lämpötiloilta. Avotuli tai yli 130 C:n lämpötila voi aiheuttaa räjähdyksen. Noudata kaikkia akun lataamisesta annettuja ohjeita, ja lataa akku tai akun sisältävä sähkötyökalu aina käyttöohjeessa mainittuja lämpötilarajoja noudattaen. Akun virheellinen lataaminen tai lataami- 4 Suomi

9 nen sallitun lämpötila-alueen lämpötiloja noudattamatta saattaa johtaa akun tuhoutumiseen ja aiheuttaa tulipalovaaran. Huolto Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat koneen turvallisuuden säilymisen. Älä koskaan yritä huoltaa vaurioitunutta akkua. Akkujen kaikki huoltotyöt saa suorittaa vain valmistaja tai sen valtuuttama huoltopiste. 2.2 Meistilaitteen muut turvallisuusohjeet Henkilöturvallisuus Käytä vain tuotetta, joka on teknisesti moitteettomassa kunnossa. Älä koskaan tee laitteeseen minkäänlaisia muutoksia. Sähköturvallisuus Ennen laitteen käyttämistä kaikki käyttäjän työskentelyalueella olevat aktiiviset, ts. virtaa johtavat, osat on kytkettävä jännitteettömiksi. Jos se ei ole mahdollista, on ryhdyttävä sähköjännitteellisten osien lähellä tehtävien töiden edellyttämiin turvatoimiin. Osia, joissa on sähköjännite, ei saa stanssata. Sähkötyökalujen käyttö ja hoito Kytke sähkötyökalu pois päältä noin peräkkäisen stanssauksen jälkeen, ja anna sen jäähtyä noin 15 minuutin ajan. Ylikuumentuminen voi vaurioittaa laitetta. 2.3 Akkujen käyttö ja hoito Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. Suojaa akut korkeilta lämpötiloilta, suoralta auringonpaisteelta ja avotulelta. Akkuja ei saa avata, puristaa, kuumentaa yli 80 C:n lämpötilaan tai polttaa. Älä käytä tai lataa akkua, joka on saanut iskun, joka on pudonnut yli metrin korkeudelta tai joka on muulla tavoin vaurioitunut. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta tuote riittävän etäälle syttyvistä materiaaleista palovaarattomaan paikkaan, jossa voit valvoa tuotetta, ja anna sen jäähtyä. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. Suomi 5

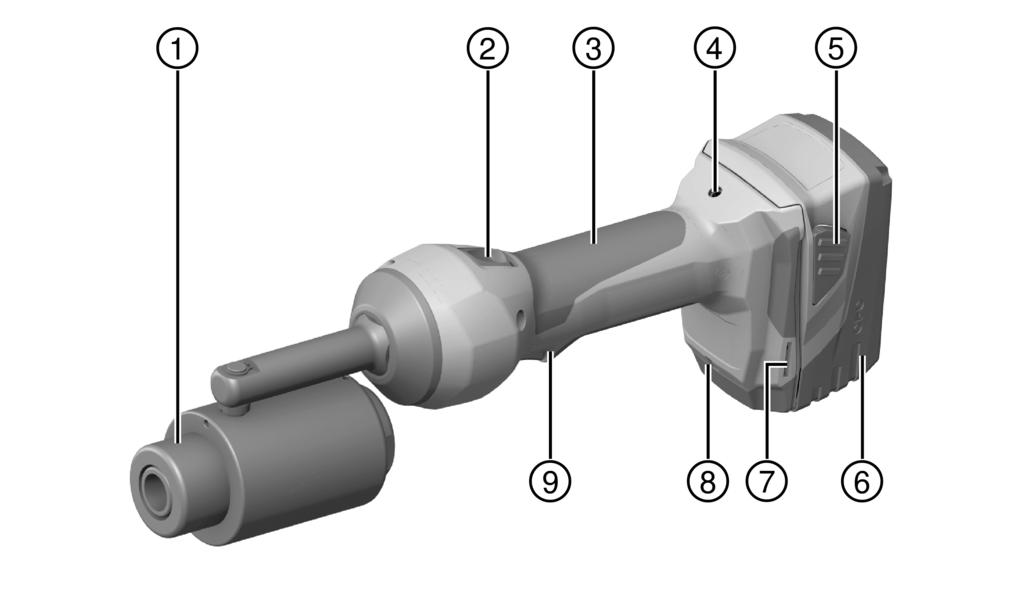

10 3 Kuvaus 3.1 Meistipää ; Palautuskytkin manuaaliseen palautukseen = Kotelo % Huoltotarpeen ja vian merkkivalo (punainen & LED) Akun lukituksen vapautus ( Akku ) Ura molemmilla puolilla, Hilti-putoamisvarmistimen kiinnitykseen + Työalueen valkoinen LED-valo Käyttökytkin 3.2 Tarkoituksenmukainen käyttö Kuvattu tuote on akkukäyttöinen sähköhydraulinen meistilaite. Se on tarkoitettu pyöreiden, neliömäisten ja suorakaidemuotoisten reikien stanssaamiseen teräksestä, alumiinista, muovista tai lasikuidusta valmistettuihin osiin. Siinä saa käyttää ainoastaan valmistajan toimittamia meistiteriä. Ennen työn aloittamista on varmistettava työalueen jännitteettömyys (esimerkiksi kytkentärasiasta, kytkentäkaapista) ja stanssattavien levyjen jännitteettömyys. Käytä tässä tuotteessa vain B 22 -tyyppisarjan Hilti-litiumioniakkuja. Käytä näiden akkujen lataamiseen vain C4/36-sarjan Hilti-latureita. 3.3 Mahdollinen väärä käyttö Tätä käsiohjattavaa laitetta ei saa kiinnittää puristamalla eikä käyttää kiinteäasenteisesti. Osia, joissa on sähköjännite, ei saa stanssata. 3.4 Li-ioniakun lataustilan näyttö Litiumioniakun lataustila ja laitteen häiriöt näytetään litiumioniakun merkkivaloilla. Litiumioniakun lataustila näytetään, kun jompaakumpaa akun lukituksen vapautuspainikkeista painetaan kevyesti. Tila Merkitys 4 LED-merkkivaloa palaa. Lataustila: 75 % % 3 LED-merkkivaloa palaa. Lataustila: 50 % % 2 LED-merkkivaloa palaa. Lataustila: 25 % % 1 LED-merkkivalo palaa. Lataustila: 10 % % 6 Suomi

11 Tila Merkitys 1 LED-merkkivalo vilkkuu. Lataustila: < 10 % Akun lataustilan tarkastaminen ei ole mahdollista käyttökytkin painettuna ja 5 sekunnin aikana käyttökytkimen vapauttamisesta. Jos akun LED-merkkivalot vilkkuvat, ota huomioon ohjeet kappaleessa Apua häiriötilanteisiin. 3.5 Toimituksen sisältö Meistilaite, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: USA: 4 Tekniset tiedot NPU 100 IP-A22 Nimellisjännite 21,6 V Paino EPTA 01 mukaan 3,02 kg Max. stanssauskapasiteetti 10 ga -teräkseen 4" Max. stanssauskapasiteetti 10 ga -jaloteräkseen 4" Varastointilämpötila Ympäristön lämpötila käytettäessä Melutiedot ja tärinäarvot EN mukaan Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mukaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Ne soveltuvat myös altistumisten tilapäiseen arviointiin. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, arvot voivat poiketa tässä ilmoitetuista. Tämä saattaa merkittävästi lisätä altistumista koko työskentelyajan aikana. Altistumisia tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin laite on kytketty pois päältä tai jolloin laite on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Meluarvot Äänitehotaso (L WA ) Äänitehotason epävarmuus (K WA ) Melupäästön äänenpainetaso (L pa ) Äänenpainetason epävarmuus (K pa ) 80 db(a) 2,5 db(a) 70 db(a) 2,5 db(a) Tärinäarvot Tärinän kokonaisarvo (käytön aikana) (a) Epävarmuus (K) 2,5 m/s² 1,5 m/s² 4.2 Akku Akkutoimintajännite 21,6 V Ympäristön lämpötila käytettäessä Varastointilämpötila Akun lämpötila lataamisen alkaessa Suomi 7

12 5 Käyttö 5.1 Työkohteen valmistelu VAROITUS Loukkaantumisvaara vahingossa käynnistymisen seurauksena! Varmista ennen akun kiinnittämistä, että tuote on kytketty pois päältä. Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. 5.2 Akun lataus 1. Ennen lataamista lue laturin käyttöohje. 2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat. 3. Lataa akku hyväksytyllä laturilla. 5.3 Akun kiinnitys VAROITUS Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena! Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä. Varmista, että akku aina lukittuu kunnolla paikalleen. 1. Lataa akku täyteen ennen ensimmäistä käyttökertaa. 2. Aseta akku kiinnikkeeseen laitteessa siten, että akku kuultavasti lukittuu. 3. Tarkasta, että akku on kunnolla kiinni. 5.4 Akun irrotus 1. Paina akun lukituksen vapautuspainikkeita. 2. Vedä akku irti kiinnikkeestään koneessa. 5.5 Hilti-putoamisvarmistimen (lisävaruste) kiinnitys HUOMIO Laitteen ja/tai putoamisvarmistinliinan vaurio. Väärä käsittely saattaa johtaa laitteen ja/tai putoamisvarmistinliinan vaurioitumiseen. Älä käytä metalliketjuja putoamisvarmistinliinana. Älä käytä putoamisvarmistinliinaa, jonka pituus on yli 6 ft (2 m). Vaurioiden välttämiseksi suositamme, että käytät Hilti-putoamisvarmistinta, jos teet työtä lattia- /maanpintatasoa korkeammalla. Putoamisvarmistin mahdollistaa turvavaijerin/-liinan kiinnittämisen. Laitetta käytettäessä on noudatettava lattia-/maanpintatasoa korkeammalla tehtäviä töitä koskevia kansallisia määräyksiä. 8 Suomi

13 1. Irrota akku. 2. Ohjaa putoamisvarmistimen kummatkin nokat laitejalan molemmilla puolilla oleviin uriin. 3. Kiinnitä putoamisvarmistin ruuveillaan. 4. Laita akku takaisin paikalleen. 5.6 Hilti-putoamisvarmistimen (lisävaruste) irrotus 1. Irrota akku. 2. Kierrä putoamisvarmistimen ruuvit irti. 3. Vedä putoamisvarmistimen kummatkin nokat pois laitejalassa olevista urista ja irrota putoamisvarmistin. 4. Laita akku takaisin paikalleen. 5.7 Turvallisuusohjeiden noudattaminen VAARA Loukkaantumisvaara! Tuotteen käynnistyminen vahingossa. Irrota akku ennen meistiterien paikalleen asettamista, vaihtamista tai irrottamista. VAARA Loukkaantumisvaara Silmävammavaara porattaessa ja stanssattaessa. Käytä porattaessa ja stanssattaessa suojalaseja. VAARA Loukkaantumisvaara! Sinkoutumaan pääsevät sirpaleet aiheuttavat loukkaantumisvaaran. Varmista, ettei stanssaamisen aikana ketään ole meistiterän välittömässä läheisyydessä, koska materiaalin mahdollisen pettämisen seurauksena sinkoutuvat sirpaleet voivat aiheuttaa vammoja. Älä kytke laitetta stanssaamisen / pois päältä kytkemisen jälkeen uudelleen päälle, sillä muutoin meistiterä ja matriisi voivat koskettaa toisiaan. Siitä voi aiheutua murtuma, jolloin mahdollisesti sinkoutuvat sirpaleet voivat aiheuttaa vammoja. Suomi 9

14 VAARA Loukkaantumisvaara! Sinkoutuvien osien aiheuttama loukkaantumisvaara. Älä stanssaa puutteellisesti kiinnikierretyillä kierteillä. VAARA Loukkaantumisvaara! Stanssaamisen yhteydessä on olemassa vakavan loukkaantumisen vaara. Kun stanssaat, varmista ehdottomasti riittävä etäisyys käsiisi/sormiisi. Niiden joutuminen stanssausalueelle voi johtaa puristuma- tai leikkautumavammoihin. Turvallisuusohjeita on ehdottomasti noudatettava! 5.8 Stanssaaminen reikäkokoon 4" saakka 1. Määritä reiän kohta tarkasti. Käytä esiporaukseen poranterää, jonka halkaisija on hieman suurempi kuin vetoniitin. 2. Valitse tarvittava meistiterä. 3. Valitse sille sopiva matriisi. 4. Valitse tarvittava vetoniitti. 5. Varmista, että laitteen mäntä on täysin palautunut. Kiinnitä täydellinen stanssityökalu ja varmista tällöin, että meistiterän leikkaava puoli on levyn puolella. Kierrä meistiterä kiinni siten, että se jo lievästi koskettaa levyä. 6. Kiinnitä akku paikalleen. 7. Paina käyttökytkintä, kunnes stanssausvaihe päättyy automaattisesti. Irrota meisti ja matriisi ja poista mahdolliset levymateriaalijäämät. 6 Huolto, hoito ja kunnossapito VAARA Loukkaantumisvaara jos akku paikallaan! Irrota akku aina ennen hoito- ja kunnostustöitä! Koneen hoito Poista pinttynyt lika varovasti. Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Litiumioniakkujen hoito Pidä akku puhtaana, öljyttömänä ja rasvattomana. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Varo, ettei kosteutta pääse tunkeutumaan sisään. 10 Suomi

15 Kunnossapito Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja / tai toteat toimintahäiriöitä, älä käytä tuotetta. Korjauta heti Hilti-huollossa. Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: 7 Akkukäyttöisten koneiden kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana! Kuljeta tuotteesi aina akku irrotettuna! Irrota akut. Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Pitemmän kuljetuksen jälkeen tarkasta koneen ja akkujen mahdolliset vauriot ennen käyttöä. Varastointi VAROITUS Viallinen tai vuotava akku voi aiheuttaa vaurioita! Varastoi tuotteesi aina akku irrotettuna! Varastoi kone ja akut viileässä ja kuivassa paikassa. Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä. Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. 8 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. 8.1 Meistilaite ei ole toimintakykyinen Häiriö Mahdollinen syy Ratkaisu Akun LED-merkkivalot eivät näytä mitään. 1 LED-merkkivalo akussa vilkkuu. 4 LED-merkkivaloa akussa vilkkuu. Punainen LED => Palaa jatkuvasti ja varoitusääni kuuluu. Punainen LED => Vilkkuu hetkellisesti ja varoitusääni kuuluu. Punainen LED => Palaa hetkellisesti ilman varoitusääntä. Akku ei kunnolla kiinni. Akku tyhjentynyt. Akku liian kuuma tai liian kylmä. Akku tyhjentynyt. Akku liian kuuma tai liian kylmä. Tuote on hetkellisesti ylikuormittunut. Tekninen ongelma. Akun lataustila on liian pieni työtehtävän kunnolliseen suorittamiseen. Tuote ylikuumentunut. Kiinnitä akku siten, että se lukittuu paikalleen kuultavasti kaksi kertaa naksahtaen. Vaihda akku ja lataa tyhjentynyt akku. Anna akun jäähtyä tai lämmitä huoneenlämpötilaan. Vaihda akku ja lataa tyhjentynyt akku. Anna akun jäähtyä tai lämmitä huoneenlämpötilaan. Anna tuotteen jäähtyä. Käyttövirhe mahdollinen! Ota yhteys Hilti-huoltoon. Vaihda akku ja lataa tyhjentynyt akku. Anna tuotteen jäähtyä. Suomi 11

16 8.2 Meistilaite on toimintakykyinen Häiriö Mahdollinen syy Ratkaisu Akku tyhjenee tavallista nopeammin. Akku ei lukitu paikalleen selvästi kaksi kertaa naksahtaen. Punainen LED => Palaa jatkuvasti ja varoitusääni kuuluu. Erittäin alhainen ympäristön lämpötila. Akun salpanokat likaantuneet. Tekninen ongelma. Anna akun hitaasti lämmitä huoneenlämpötilaan. Puhdista salpanokat ja kiinnitä akku uudelleen paikalleen. Käyttövirhe mahdollinen! Ota yhteys Hilti-huoltoon. 9 Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaasut tai nesteet voivat vaarantaa terveyden. Älä lähetä vaurioituneita akkuja! Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. Hävitä akut siten, etteivät ne voi joutua lasten käsiin. Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! 10 RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Vaarallisten aineiden taulukon löydät seuraavasta linkistä: qr.hilti.com/r Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina. 11 Valmistajan myöntämä takuu Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 12 Suomi

17

18

19

20 Hilti = registered trademark of Hilti Corp., Schaan
