TUNNISTA JA TUTKI RISKIRAKENNE

Transkriptio

1 TUNNISTA JA TUTKI RISKIRAKENNE OPETUSMATERIAALI Pientalojen riskirakenteet

2 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuntotutkimusmenetelmät Kosteusmittaukset Suhteellisen kosteuden mittaus Puun kosteuden viitearvot ja homehtumisriskit on esitetty Ympäristöministeriön ympäristöoppaassa F PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ 70% 70% T=18 C Vertailumittaus seinän sisältä puolivälistä seinää tai seinän yläosasta. Alapuun yläpuolelta ilmatilasta tai eristeistä mitattu RH 70% T18 C viittaa yleensä vaurioon alapuussa ja sitä ympäröivissä levyissä. HUOM! Mahdollinen alapuun alapinnan vaurio voi olla olemassa vaikka suhteellisen kosteuden arvot olisivatkin alle homehtumisriskin. Mittarin anturi n.3-5mm:n etäisyydellä aluspuun päältä Jos mitta-anturi on kiinni puun pinnassa voi tulla liian korkeita RH%-arvoja. Mittauksella saadaan arvot homehtumisriskin arviointia varten

3 Kuntotutkimusmenetelmät Rakennenäytteiden otto 01G PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ Rakenne- ja pinta näytteenottoa varten joudutaan seinään avaamaan aukko. Aukko seinässä Mikrobinäyte otetaan levyn alaosan pinnasta tai koko pala otetaan näytteeksi. Rakennenäytteenotto Näyte otetaan molemmin puolin kappaletta. Näyte irroitetaan taltalla tms. välineellä puun pinnasta Rakennenäytteet pakataan ja lähetetään vastaanottavan laboratorion antamien ohjeiden mukaisesti. Lähetteeseen on merkittävä mistä kohtaa/ -pinnoista mikrobimääritys on tehty. Kuntotutkijan on etsittävä rakenteista ns. vertailunäytteenottopaikka. Jos seinässä on ( eriste ) villa otetaan näyte villan alaosasta.

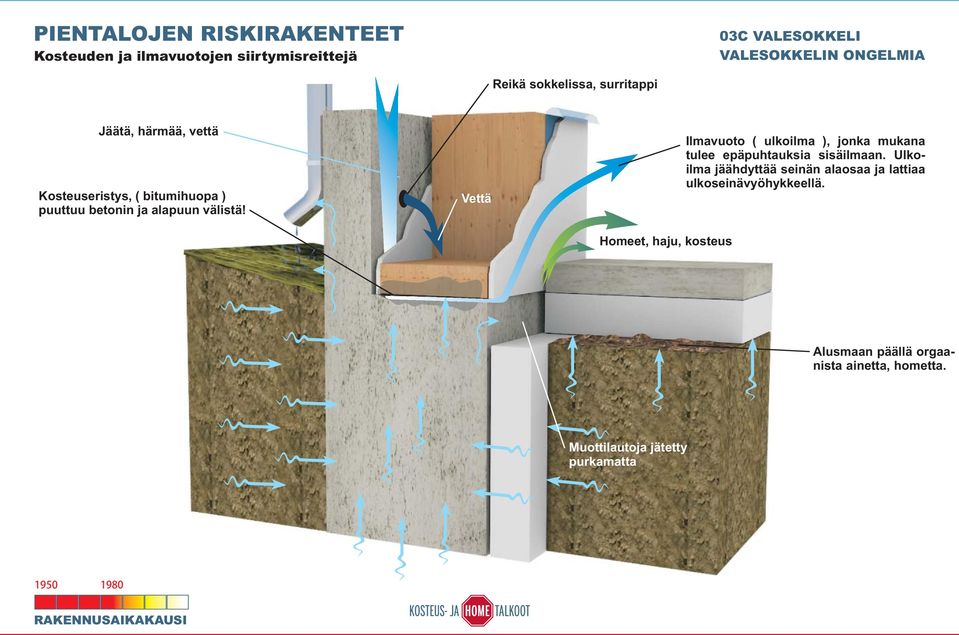

4 Kosteuden ja ilmavuotojen siirtymisreittejä 03C VALESOKKELI VALESOKKELIN ONGELMIA Reikä sokkelissa, surritappi Jäätä, härmää, vettä Kosteuseristys, ( bitumihuopa ) puuttuu betonin ja alapuun välistä! Vettä Homeet, haju, kosteus Ilmavuoto ( ulkoilma ), jonka mukana tulee epäpuhtauksia sisäilmaan. Ulkoilma jäähdyttää seinän alaosaa ja lattiaa ulkoseinävyöhykkeellä. Alusmaan päällä orgaanista ainetta, hometta. Muottilautoja jätetty purkamatta 1950

5 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kosteuden siirtyminen rakenteessa Ilmavirtausreitti Kynsirako 04C TIILISEINÄN KYNSIRAKO Vesi imeytyy tiiliseinän läpi kynsiraon alaosan laastiin ja siitä kosteus siirtyy ulkoseinän alaosan rakenteisiin. Laastipurse VAURIO - Ulkoseinän alaosa homehtuu/ puuosat lahoavat VAURION AIHEUTTAJA - Sadevesien imeytyminen rakenteisiin Mahdollisia ilmavuotoja Yhtenäinen bitumihuopa siirtää kosteutta tiiliseinästä alapuuhun Kosteutta voi tulla myös alapuun alitse lattiarakenteisiin Kynsiraon alaosan laastikerros sitoo kosteutta, joka tasaantuu ulkoseinän alaosaan.ulkoseinän alaosan epäpuhtaudet kulkeutuvat herkästi sisäilmaan. 2011

6 Mikrobinäytteiden otto, rakennenäyte Kalkkihiekkatiili 05D TIILISEINÄ JA VALESOKKELI 1 Mikrobien määrityspisteet 1-3. Näytteenotolla selvitetään vaurioitumis-tasot koko seinän korkeudelta. Näytteenottojärjestys 1-3. Ns. referenssinäyte otetaan talon kuivimmasta seinästä sen yläosasta. Tutkimuksen tarkoitus on selvittää mikrobitasot seinän eristyksessä. Yläpohja 2 Ilmavuotoja Vyöhyke 1 3 Vyöhyke 2 Vyöhyke 3 Voi olla myös vettä! 100%RH 100%RH = ulko-osa 2= keskiosa 3= sisäosa Rakennenäytteenotto eristeestä ( näyte jaetaan 3-osaan ) Tutkimuksella selvitetään seinän eristeen mikrobiologiset vauriot. Tutkimustulosten tulkinta suoritetaan Sosiaali- ja terveysministeriön Asumisterveysoppaan mukaisesti.

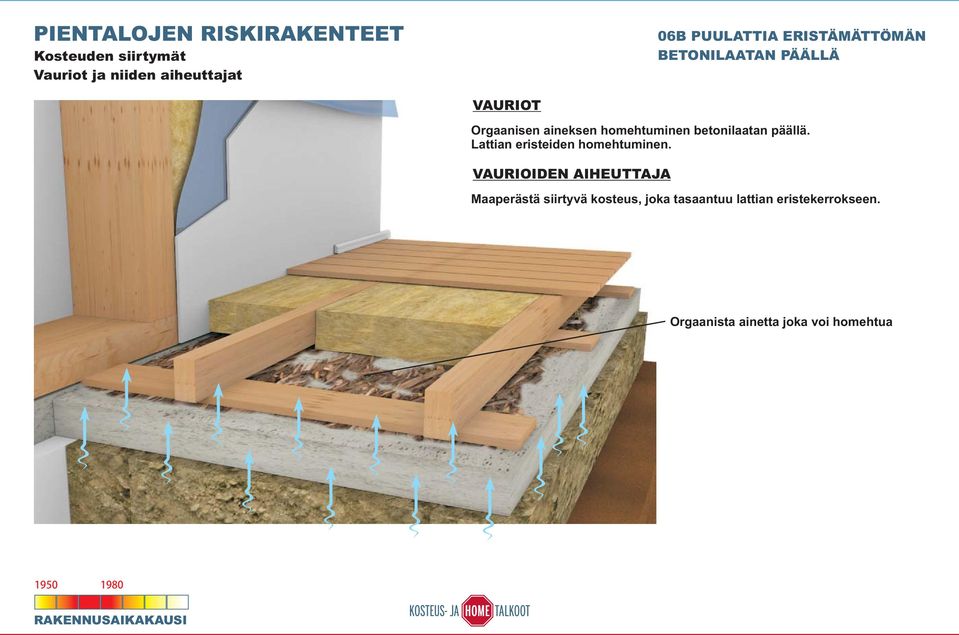

7 Kosteuden siirtymät Vauriot ja niiden aiheuttajat 06B PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ VAURIOT Orgaanisen aineksen homehtuminen betonilaatan päällä. Lattian eristeiden homehtuminen. VAURIOIDEN AIHEUTTAJA Maaperästä siirtyvä kosteus, joka tasaantuu lattian eristekerrokseen. Orgaanista ainetta joka voi homehtua 1950

8 Kuntotutkimusmenetelmät Kosteuden mittaukset Rakennenäytteenotto 06C PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ 80 Suhteellisen kosteuden mittaus suoritetaan lattialankkuun poratun reiän kautta Suhteellisen kosteuden mittaus eristeen alaosasta. Puun kosteuden paino-% mittaus lattiaan tehdyn aukon kautta. Betonin kosteuden mittaus RT mukaan. Eriste Betonilaatta Suhteellisen kosteuden mittaus betonin ja eristeen rajapinnasta ja painomittaus. % betonia vasten olevasta puumateriaalista.näytteenotto DIAN 01G mukaan. Mittaustulosten tulkinta Ympäristöopas 28 mukaan. Mitta-anturi n.2-3mm korkeudella betonin pinnasta Piikit eivät saa koskettaa betonia! Jos mitta-anturit koskettavat betonia tulee liian korkeita arvoja. Näytteenotto DIAN 01G mukaan. 1950

9 Näytteenotto/ mittaus Suhteellisen kosteuden mittaus 07C PUULATTIA SAHANPURUERISTE Tummunut vyöhyke Kapillaarinen perusmaa 100%RH Mikrobinäyte 1 Mikrobinäyte 2 Betoni Purueristeen alaosan tummuminen on selvä merkki kosteuden siirtymisestä betonilaatasta Näyte 1 otetaan heti lattian avaamisen jäkeen. Näyte 2 otetaan purueristeen alapinnasta Eristekerros voi olla mikrobivaurioitunut vaikka tummumista ei ole tapahtunut. Ponttilaudan alle ilmatilaan on usein pursotettu urea-formaldehydivaahtoa.

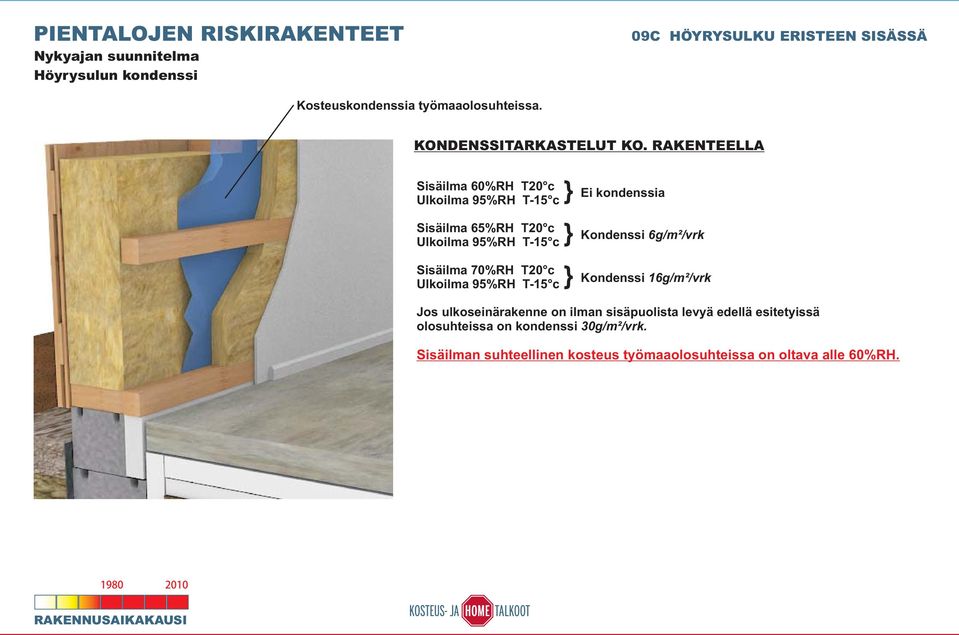

10 { { { PIENTALOJEN RISKIRAKENTEET Nykyajan suunnitelma Höyrysulun kondenssi 09C HÖYRYSULKU ERISTEEN SISÄSSÄ Kosteuskondenssia työmaaolosuhteissa. KONDENSSITARKASTELUT KO. RAKENTEELLA Sisäilma 60%RH T20 c Ulkoilma 95%RH T-15 c Sisäilma 65%RH T20 c Ulkoilma 95%RH T-15 c Sisäilma 70%RH T20 c Ulkoilma 95%RH T-15 c Ei kondenssia Kondenssi 6g/m²/vrk Kondenssi 16g/m²/vrk Jos ulkoseinärakenne on ilman sisäpuolista levyä edellä esitetyissä olosuhteissa on kondenssi 30g/m²/vrk. Sisäilman suhteellinen kosteus työmaaolosuhteissa on oltava alle 60%RH. 2010

11 Nykyajan suunnitelma Höyrysulun kondenssi 09D HÖYRYSULKU ERISTEEN SISÄSSÄ Kondenssia 2010 Sisäilma 70%RH T20 c Ulkoilma 95%RH T-15 c Vuorokauden sisällä kehittyy kondenssia valuvaksi vedeksi asti. Niillä osilla missä ei ole pintaverhousta asennettu on kondenssi melko runsasta.

12 Kosteuden siirtyminen rakenteeseen 10B BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ VAURIOT 1. Betonipinnan homehtuminen 2. Laasti/ maalipinnan homehtuminen 3. Laasti/ maalipinnan hilseily 4. Jalkalistan tausta homehtuu VAURIOIDEN AIHEUTTAJAT 1. Lattian alusmaan kapillaarisuus 2. Kosteuden siirtyminen rakenteisiin diffuusiolla ja kapillaarisesti maaperästä Usein näkyviä kosteusvaurioita Diffuusio 100%RH 100%RH Kapillaarisuus Alusmaan suhteellinen kosteus 100%-RH Kosteusarvo tarkoittaa maaperän huokostilan suhteellista kosteutta

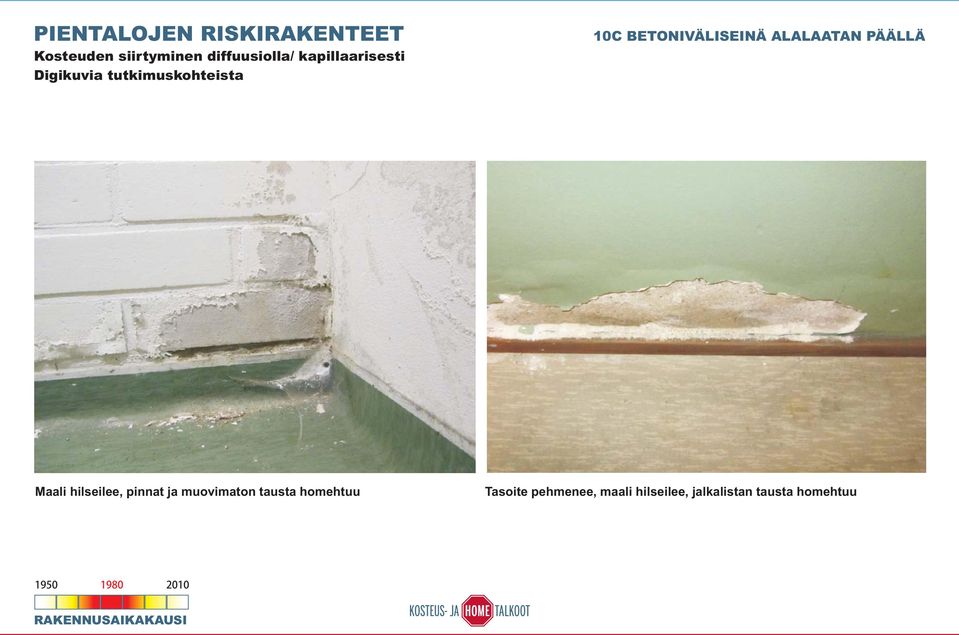

13 Kosteuden siirtyminen diffuusiolla/ kapillaarisesti Digikuvia tutkimuskohteista 10C BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Maali hilseilee, pinnat ja muovimaton tausta homehtuu Tasoite pehmenee, maali hilseilee, jalkalistan tausta homehtuu

14 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuntotutkimusmenetelmät Rakennenäytteen otto 10F BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Seinäpinnasta voi ottaa myös sivelynäytteen. Näytteenotto Asumisterveysohjeen mukaan. Materiaalinäyte seinäpinnoitteesta Materiaalinäyte jalkalistan taustasta Yleiskuva jalkalistan taustasta Lähikuva jalkalista taustahomeesta.

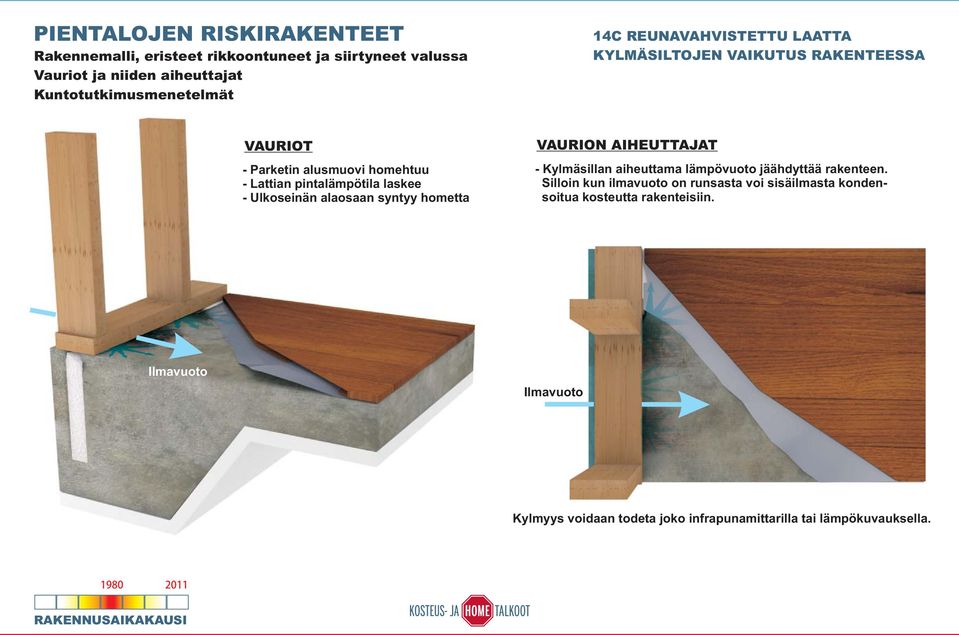

15 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Rakennemalli, eristeet rikkoontuneet ja siirtyneet valussa Vauriot ja niiden aiheuttajat Kuntotutkimusmenetelmät 14C REUNAVAHVISTETTU LAATTA KYLMÄSILTOJEN VAIKUTUS RAKENTEESSA VAURIOT - Parketin alusmuovi homehtuu - Lattian pintalämpötila laskee - Ulkoseinän alaosaan syntyy hometta VAURION AIHEUTTAJAT - Kylmäsillan aiheuttama lämpövuoto jäähdyttää rakenteen. Silloin kun ilmavuoto on runsasta voi sisäilmasta kondensoitua kosteutta rakenteisiin. Ilmavuoto Ilmavuoto Kylmyys voidaan todeta joko infrapunamittarilla tai lämpökuvauksella. 2011

16 Rakennemalli 15A REUNAVAHVISTETTU LAATTA, PARKETTI SUORAAN LAATAN PÄÄLLÄ Mahdollisia vaurioita Jalkalista Parketti Reunavahvistus Betoni Eriste Rakennekosteutta Alusmaa Eriste Reunavahvistukseen jää normaalikuivatuksessa vettä rakenteeseen. Vettä voi jäädä l/ sokkeli metri, joka poistuu vuosien mittaan lattian alle ja myös seinärakenteen alaosaan.

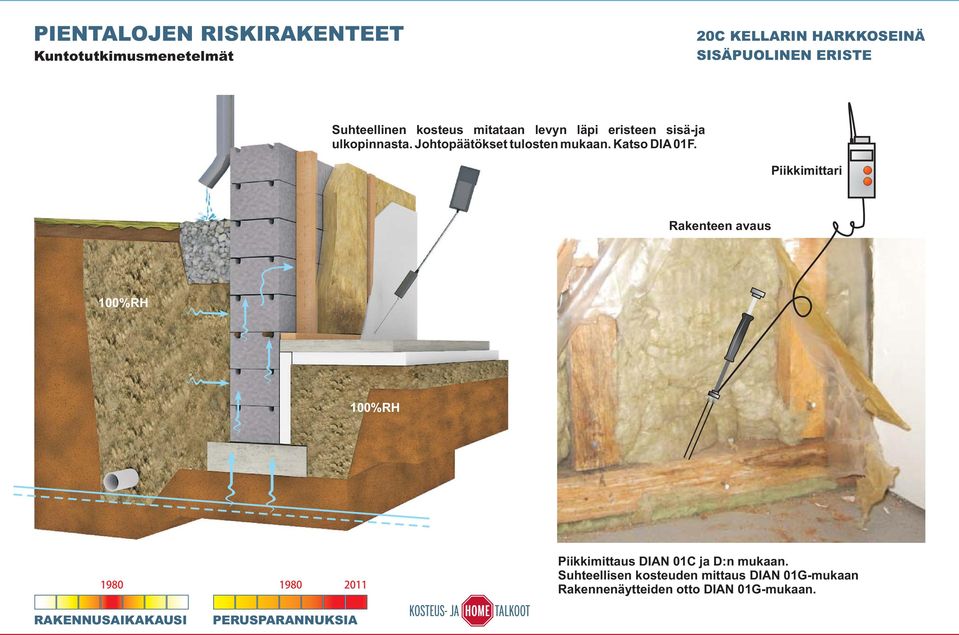

17 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuntotutkimusmenetelmät 20C KELLARIN HARKKOSEINÄ SISÄPUOLINEN ERISTE Suhteellinen kosteus mitataan levyn läpi eristeen sisä-ja ulkopinnasta. Johtopäätökset tulosten mukaan. Katso DIA 01F. Piikkimittari Rakenteen avaus 100%RH 100%RH 2011 Piikkimittaus DIAN 01C ja D:n mukaan. Suhteellisen kosteuden mittaus DIAN 01G-mukaan Rakennenäytteiden otto DIAN 01G-mukaan. PERUSPARANNUKSIA

18 Kuvia tutkimuskohteista 20D KELLARIN HARKKOSEINÄ SISÄPUOLINEN ERISTE Kuva tutkimuskohteesta Harkkoseinän alaosa kapillaarisessa tilassa PERUSPARANNUKSIA

19 Vauriot ja vaurioiden aiheuttajat 31B MÄRKÄTILA, SAUNAN JA PESUHUONEEN VÄLISEN SEINÄN ALAPUU PINTALAATAN PÄÄLLÄ VAURIOT - Seinän alapuu lahoaa ja homehtuu - Eriste homehtuu VAURIOIDEN AIHEUTTAJA - Märkätilan vesieriste on rikki tai sitä ei ole olemassa - Laattojen alla ei ole vesieristystä tai se on rikkoontunut ja vuotaa. Lattian ja seinän kulmassa voi olla vuoto, vesieristys rikki tai sitä ei ole ollenkaan.

20 Kuva tutkimuskohteesta 31C MÄRKÄTILA, SAUNAN JA PESUHUONEEN VÄLISEN SEINÄN ALAPUU PINTALAATAN PÄÄLLÄ Seinän alapuun tilanteen saa parhaiten selville pesuhuoneen ja saunan välisen oven karmin alta poistamalla kaakelit. Tutkimus kuvaamalla, avaamalla rakennetta, piikkimittarilla kosteuden mittaus. Pesuhuoneen ja saunan välisen seinän tutkimus on helpoin suorittaa saunan puolelta.

21 Kosteusvaurion tutkiminen Alapinnan kosteuden mittaus Kuvaaminen 32D MÄRKÄTILA PESUHUONE SAUNA, VÄLISEINÄ Piikkimittaus DIAN 01D-mukaan. 25p-% 25p-% Seinäeriste vaikeuttaa esim. alapuun kuvaamista, mutta eräillä endoskooppityypeillä sekin onnistuu.

22 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuva tutkimuskohteesta 32E MÄRKÄTILA PESUHUONE SAUNA, VÄLISEINÄ Seinän alaosan kosteusvaurio
