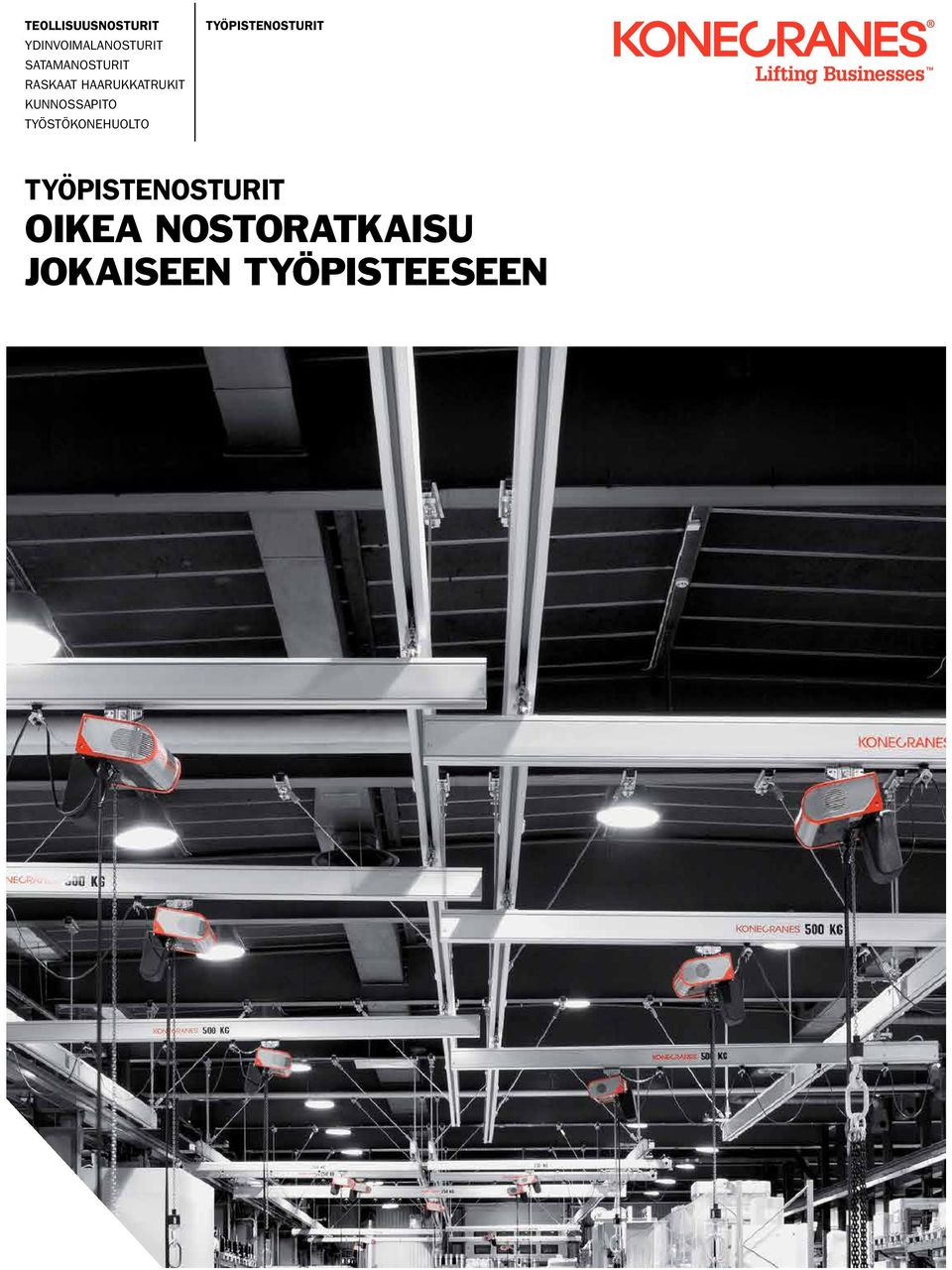

1 TEOLLISUUSNOSTURIT YDINVOIMALANOSTURIT SATAMANOSTURIT RASKAAT HAARUKKATRUKIT KUNNOSSAPITO TYÖSTÖKONEHUOLTO TYÖPISTENOSTURIT TYÖPISTENOSTURIT OIKEA NOSTORATKAISU JOKAISEEN TYÖPISTEESEEN

2

3 Työpistenosturit Konecranes 3 ERGONOMIAA JA TURVALLISUUTTA INNOVAATIOIDEN KAUTTA Konecranes on maailmanlaajuisesti tunnettu eri teollisuudenaloille ja erilaisiin ympäristöihin suunnitelluista edistyneistä nostoratkaisuista. Työpistenosturit edustavat laaja-alaista osaamistamme kevyiden taakkojen käsittelyssä. Työpistelaitteiden tulee olla käytössä joustavia sekä hyvin sovitettavissa muuttuviin tuotannon vaatimuksiin ja käyttöympäristöihin. Konecranes toteuttaa nostoratkaisuja, jotka täyttävät vaativimpienkin työpisteiden tarpeet. Työpistenostureidemme suunnittelussa turvallisuus on keskeisin lähtökohta. Innovatiivinen suunnittelu ja ergonomiset ominaisuudet auttavat varmistamaan, että käyttäjät voivat luottaa laitteisiinsa ja päättää vuoronsa ilman vahinkotapauksia. Valtaosa tuotteistamme valmistetaan myös räjähdysvaarallisiin ympäristöihin sopiviksi. Nostojärjestelmiemme luotettavuutta tukee maailmanlaajuinen kunnossapitoorganisaatiomme, joka on toimialamme suurin. Meillä on laaja-alainen kokemus asiakkaidemme toiminnoista, ja olemme sitoutuneet oppimaan jatkuvasti lisää kehittääksemme tuottavuuttasi yhä enemmän. Työpistenosturimme mahdollistavat erilaisten kuormien sujuvan, turvallisen ja tehokkaan nostamisen. 900,000 TYÖNTEKIJÄÄ JOUTUU TYÖTAPATURMAAN TÄNÄÄN TYÖTAPATURMIEN JA TYÖPERÄISTEN SAIRAUKSIEN VUOTUISET KOKONAIS- KUSTANNUKSET: MRD $ (YLI MRD ) ELI 1,000 KUOLEMAAN JOHTAVAA TYÖTAPATURMAA TAPAHTUU PÄIVITTÄIN KOKO MAAILMAN BRUTTOKANSANTUOTTEESTA Luvut perustuvat Kansainvälisen työjärjestön (ILO:n) arvioihin vuodelta Työtapaturmat ovat vakava terveysriski työntekijöille ja merkittävä taloudellinen rasite työnantajille. Kaikkien nostolaitteidemme suunnittelussa turvallisuus ja ergonomia ovat etusijalla, jotta voimme antaa oman panoksemme työtapaturmien ja työperäisten sairauksien ehkäisemiseksi.

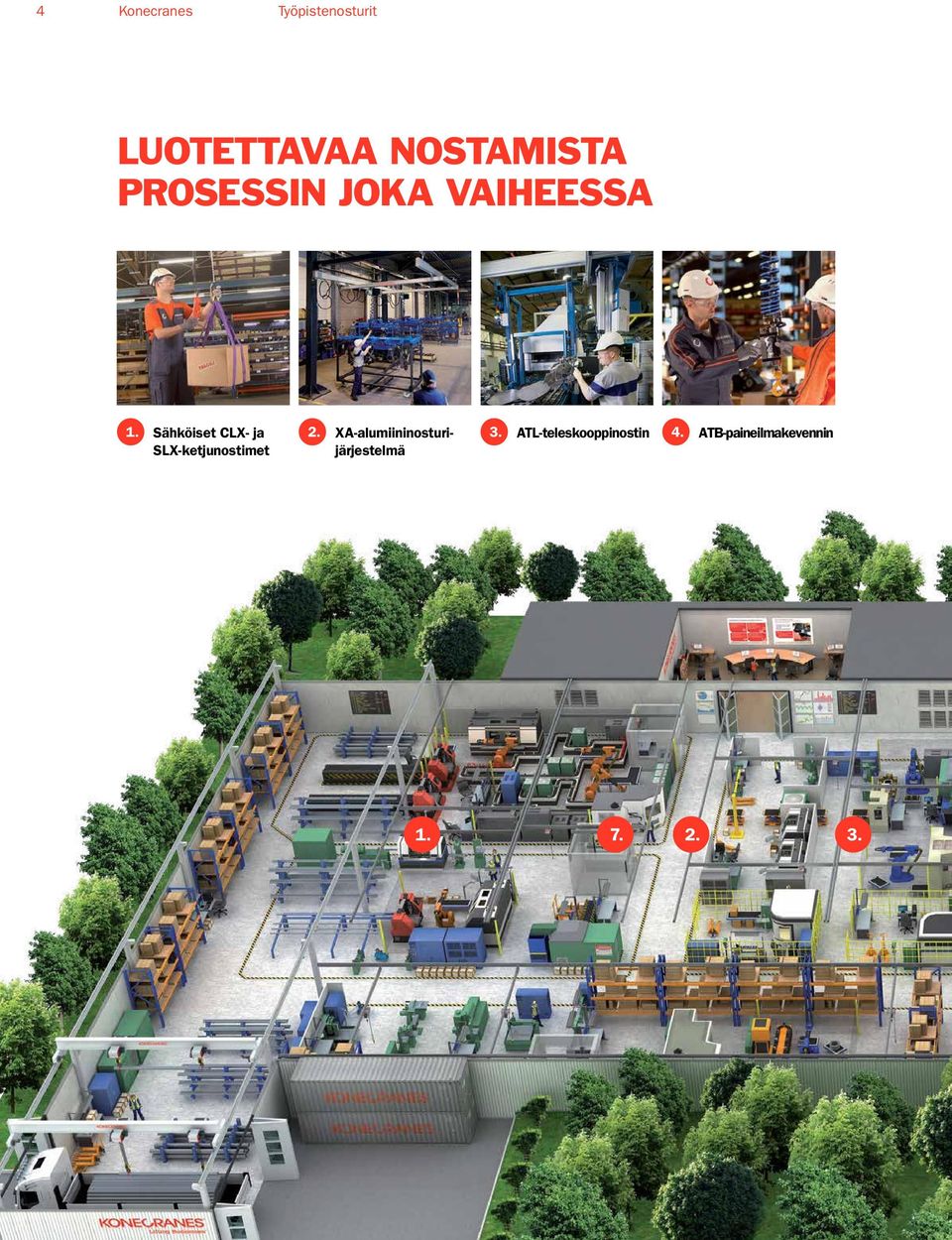

4 4 Konecranes Työpistenosturit LUOTETTAVAA NOSTAMISTA PROSESSIN JOKA VAIHEESSA 1. Sähköiset CLX- ja 2. XA-alumiininosturijärjestelmä 3. ATL-teleskooppinostin 4. SLX-ketjunostimet ATB-paineilmakevennin

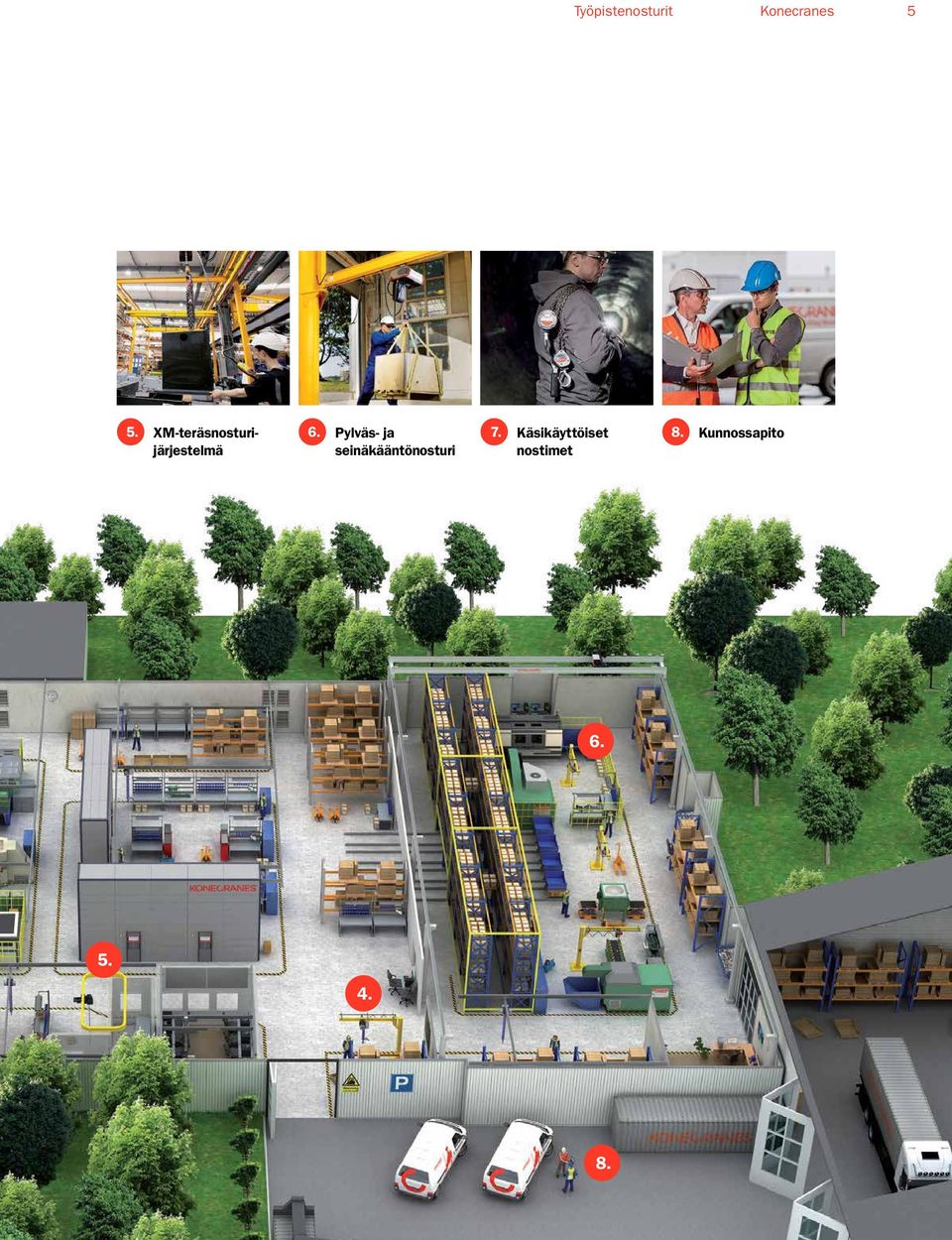

5 Työpistenosturit Konecranes 5 5. XM-teräsnosturijärjestelmä 6. Pylväs- ja 7. seinäkääntönosturi Käsikäyttöiset nostimet 8. Kunnossapito

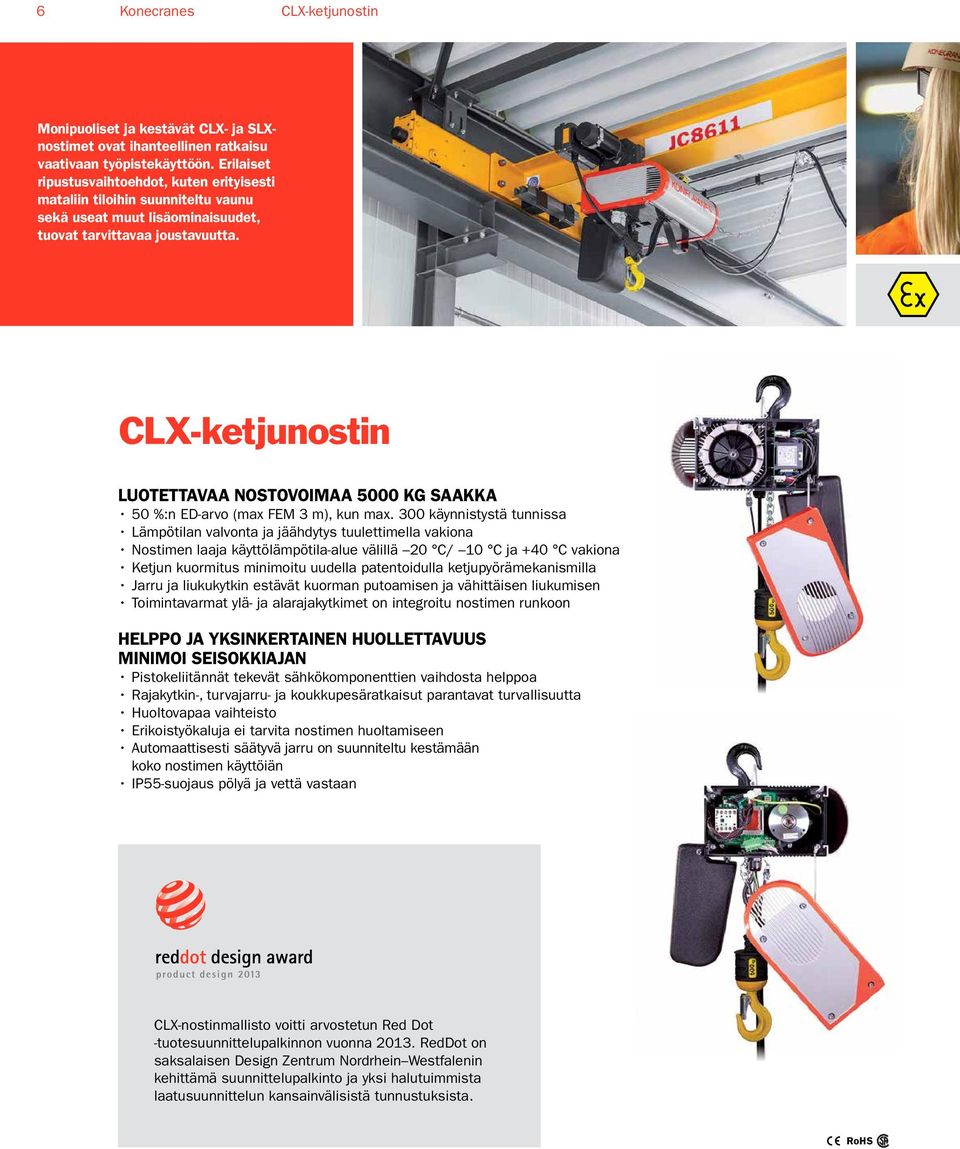

6 6 Konecranes CLX-ketjunostin Monipuoliset ja kestävät CLX- ja SLXnostimet ovat ihanteellinen ratkaisu vaativaan työpistekäyttöön. Erilaiset ripustusvaihtoehdot, kuten erityisesti mataliin tiloihin suunniteltu vaunu sekä useat muut lisäominaisuudet, tuovat tarvittavaa joustavuutta. CLX-ketjunostin LUOTETTAVAA NOSTOVOIMAA 5000 KG SAAKKA 50 %:n ED-arvo (max FEM 3 m), kun max. 300 käynnistystä tunnissa Lämpötilan valvonta ja jäähdytys tuulettimella vakiona Nostimen laaja käyttölämpötila-alue välillä 20 C/ 10 C ja +40 C vakiona Ketjun kuormitus minimoitu uudella patentoidulla ketjupyörämekanismilla Jarru ja liukukytkin estävät kuorman putoamisen ja vähittäisen liukumisen Toimintavarmat ylä- ja alarajakytkimet on integroitu nostimen runkoon HELPPO JA YKSINKERTAINEN HUOLLETTAVUUS MINIMOI SEISOKKIAJAN Pistokeliitännät tekevät sähkökomponenttien vaihdosta helppoa Rajakytkin-, turvajarru- ja koukkupesäratkaisut parantavat turvallisuutta Huoltovapaa vaihteisto Erikoistyökaluja ei tarvita nostimen huoltamiseen Automaattisesti säätyvä jarru on suunniteltu kestämään koko nostimen käyttöiän IP55-suojaus pölyä ja vettä vastaan CLX-nostinmallisto voitti arvostetun Red Dot -tuotesuunnittelupalkinnon vuonna RedDot on saksalaisen Design Zentrum Nordrhein Westfalenin kehittämä suunnittelupalkinto ja yksi halutuimmista laatusuunnittelun kansainvälisistä tunnustuksista. RoHS

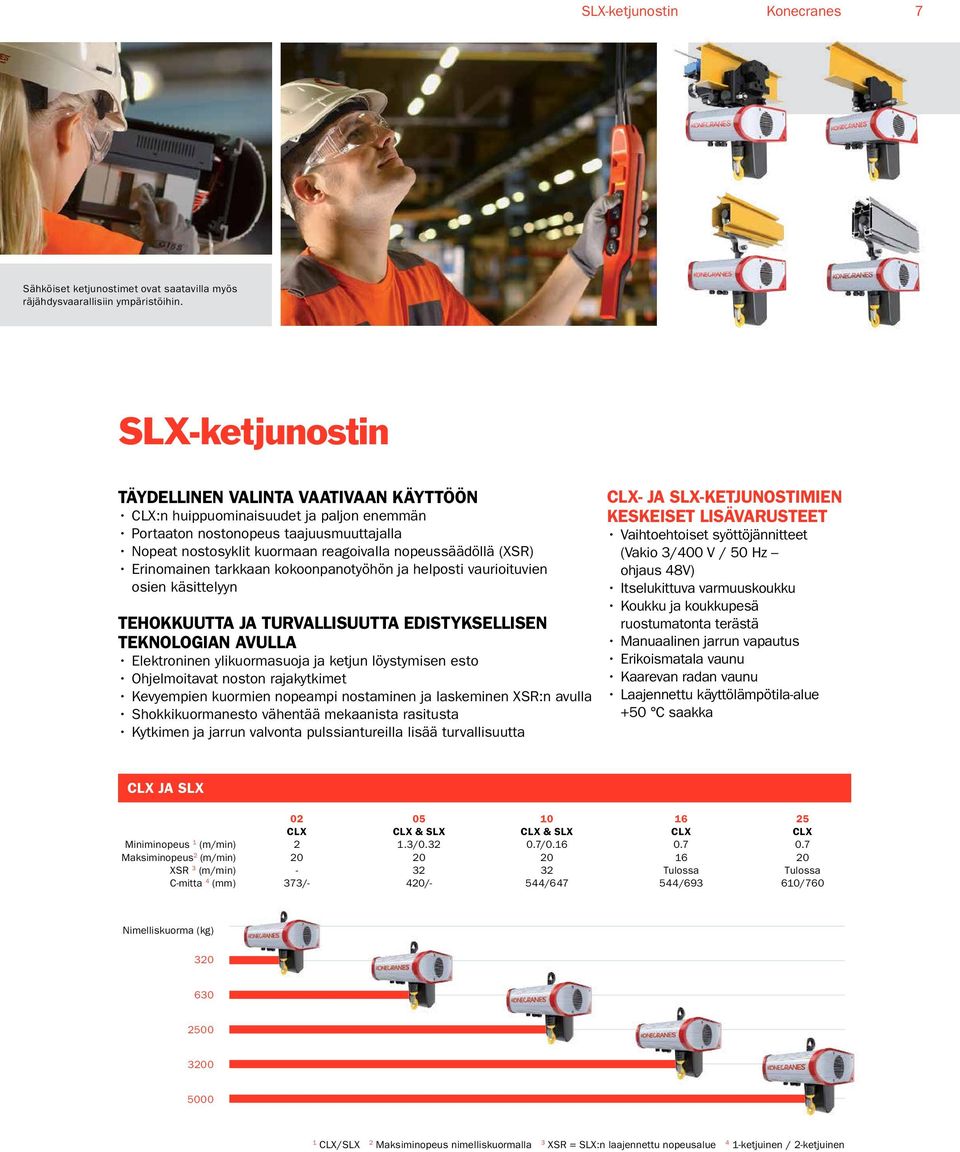

7 SLX-ketjunostin Konecranes 7 Sähköiset ketjunostimet ovat saatavilla myös räjähdysvaarallisiin ympäristöihin. SLX-ketjunostin TÄYDELLINEN VALINTA VAATIVAAN KÄYTTÖÖN CLX:n huippuominaisuudet ja paljon enemmän Portaaton nostonopeus taajuusmuuttajalla Nopeat nostosyklit kuormaan reagoivalla nopeussäädöllä (XSR) Erinomainen tarkkaan kokoonpanotyöhön ja helposti vaurioituvien osien käsittelyyn TEHOKKUUTTA JA TURVALLISUUTTA EDISTYKSELLISEN TEKNOLOGIAN AVULLA Elektroninen ylikuormasuoja ja ketjun löystymisen esto Ohjelmoitavat noston rajakytkimet Kevyempien kuormien nopeampi nostaminen ja laskeminen XSR:n avulla Shokkikuormanesto vähentää mekaanista rasitusta Kytkimen ja jarrun valvonta pulssiantureilla lisää turvallisuutta CLX- JA SLX-KETJUNOSTIMIEN KESKEISET LISÄVARUSTEET Vaihtoehtoiset syöttöjännitteet (Vakio 3/400 V / 50 Hz ohjaus 48V) Itselukittuva varmuuskoukku Koukku ja koukkupesä ruostumatonta terästä Manuaalinen jarrun vapautus Erikoismatala vaunu Kaarevan radan vaunu Laajennettu käyttölämpötila-alue +50 C saakka CLX JA SLX Miniminopeus 1 (m/min) Maksiminopeus 2 (m/min) XSR 3 (m/min) C-mitta 4 (mm) 02 CLX /- 05 CLX & SLX 1.3/ /- 10 CLX & SLX 0.7/ / CLX Tulossa 544/ CLX Tulossa 610/760 Nimelliskuorma (kg) CLX/SLX 2 Maksiminopeus nimelliskuormalla 3 XSR = SLX:n laajennettu nopeusalue 4 1-ketjuinen / 2-ketjuinen

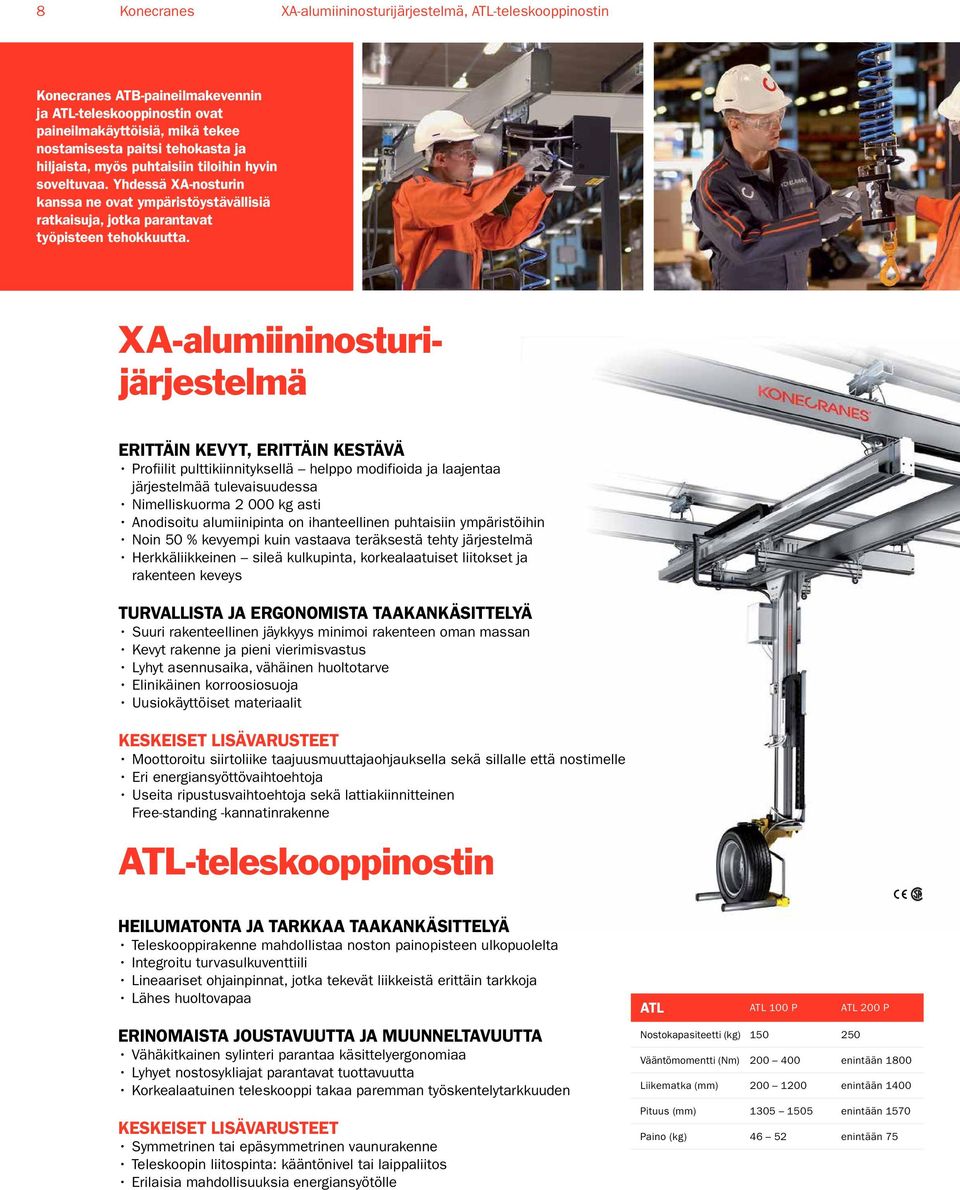

8 8 Konecranes XA-alumiininosturijärjestelmä, ATL-teleskooppinostin Konecranes ATB-paineilmakevennin ja ATL-teleskooppinostin ovat paineilmakäyttöisiä, mikä tekee nostamisesta paitsi tehokasta ja hiljaista, myös puhtaisiin tiloihin hyvin soveltuvaa. Yhdessä XA-nosturin kanssa ne ovat ympäristöystävällisiä ratkaisuja, jotka parantavat työpisteen tehokkuutta. XA-alumiininosturijärjestelmä ERITTÄIN KEVYT, ERITTÄIN KESTÄVÄ Profiilit pulttikiinnityksellä helppo modifioida ja laajentaa järjestelmää tulevaisuudessa Nimelliskuorma kg asti Anodisoitu alumiinipinta on ihanteellinen puhtaisiin ympäristöihin Noin 50 % kevyempi kuin vastaava teräksestä tehty järjestelmä Herkkäliikkeinen sileä kulkupinta, korkealaatuiset liitokset ja rakenteen keveys TURVALLISTA JA ERGONOMISTA TAAKANKÄSITTELYÄ Suuri rakenteellinen jäykkyys minimoi rakenteen oman massan Kevyt rakenne ja pieni vierimisvastus Lyhyt asennusaika, vähäinen huoltotarve Elinikäinen korroosiosuoja Uusiokäyttöiset materiaalit KESKEISET LISÄVARUSTEET Moottoroitu siirtoliike taajuusmuuttajaohjauksella sekä sillalle että nostimelle Eri energiansyöttövaihtoehtoja Useita ripustusvaihtoehtoja sekä lattiakiinnitteinen Free-standing -kannatinrakenne ATL-teleskooppinostin HEILUMATONTA JA TARKKAA TAAKANKÄSITTELYÄ Teleskooppirakenne mahdollistaa noston painopisteen ulkopuolelta Integroitu turvasulkuventtiili Lineaariset ohjainpinnat, jotka tekevät liikkeistä erittäin tarkkoja Lähes huoltovapaa ERINOMAISTA JOUSTAVUUTTA JA MUUNNELTAVUUTTA Vähäkitkainen sylinteri parantaa käsittelyergonomiaa Lyhyet nostosykliajat parantavat tuottavuutta Korkealaatuinen teleskooppi takaa paremman työskentelytarkkuuden KESKEISET LISÄVARUSTEET Symmetrinen tai epäsymmetrinen vaunurakenne Teleskoopin liitospinta: kääntönivel tai laippaliitos Erilaisia mahdollisuuksia energiansyötölle ATL ATL 100 P ATL 200 P Nostokapasiteetti (kg) Vääntömomentti (Nm) enintään 1800 Liikematka (mm) enintään 1400 Pituus (mm) enintään 1570 Paino (kg) enintään 75

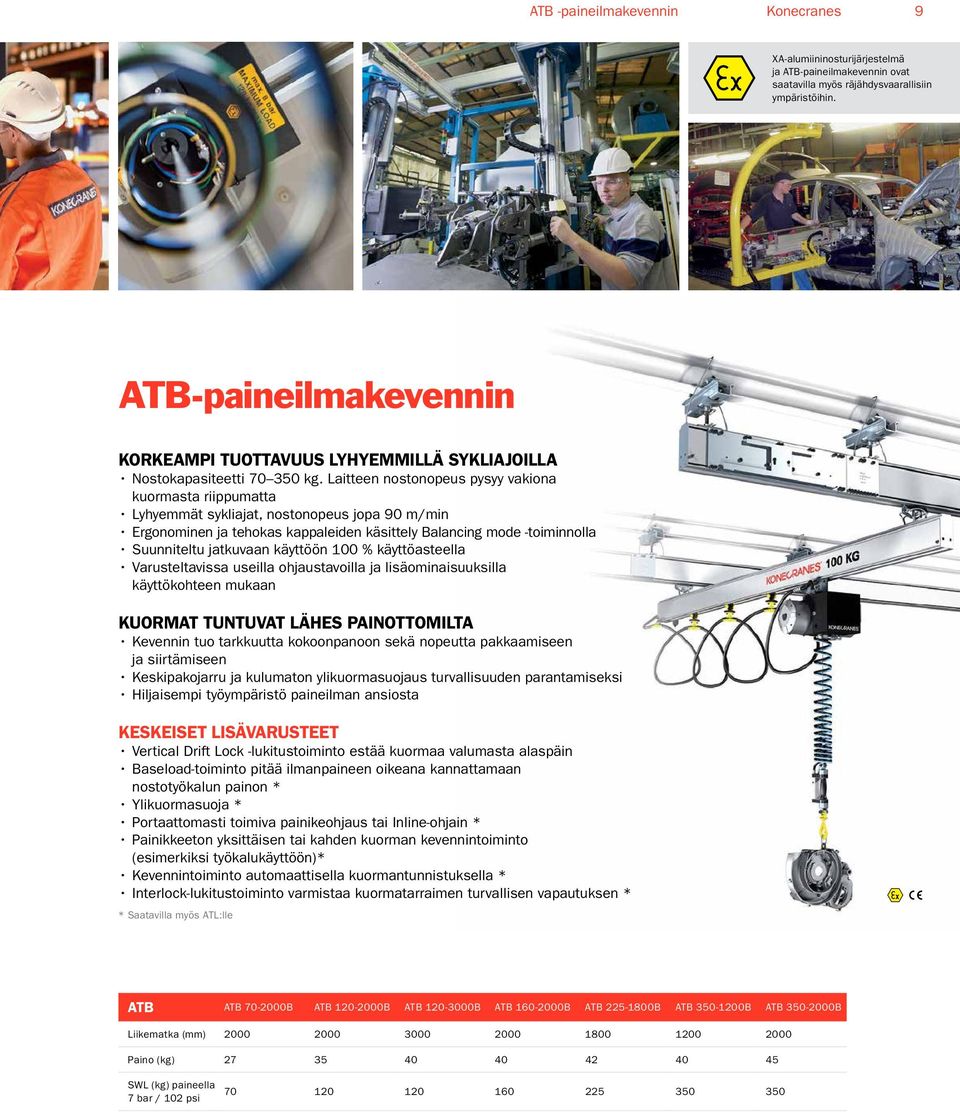

9 ATB -paineilmakevennin Konecranes 9 XA-alumiininosturijärjestelmä ja ATB-paineilmakevennin ovat saatavilla myös räjähdysvaarallisiin ympäristöihin. ATB-paineilmakevennin KORKEAMPI TUOTTAVUUS LYHYEMMILLÄ SYKLIAJOILLA Nostokapasiteetti kg. Laitteen nostonopeus pysyy vakiona kuormasta riippumatta Lyhyemmät sykliajat, nostonopeus jopa 90 m/min Ergonominen ja tehokas kappaleiden käsittely Balancing mode -toiminnolla Suunniteltu jatkuvaan käyttöön 100 % käyttöasteella Varusteltavissa useilla ohjaustavoilla ja lisäominaisuuksilla käyttökohteen mukaan KUORMAT TUNTUVAT LÄHES PAINOTTOMILTA Kevennin tuo tarkkuutta kokoonpanoon sekä nopeutta pakkaamiseen ja siirtämiseen Keskipakojarru ja kulumaton ylikuormasuojaus turvallisuuden parantamiseksi Hiljaisempi työympäristö paineilman ansiosta KESKEISET LISÄVARUSTEET Vertical Drift Lock -lukitustoiminto estää kuormaa valumasta alaspäin Baseload-toiminto pitää ilmanpaineen oikeana kannattamaan nostotyökalun painon * Ylikuormasuoja * Portaattomasti toimiva painikeohjaus tai Inline-ohjain * Painikkeeton yksittäisen tai kahden kuorman kevennintoiminto (esimerkiksi työkalukäyttöön)* Kevennintoiminto automaattisella kuormantunnistuksella * Interlock-lukitustoiminto varmistaa kuormatarraimen turvallisen vapautuksen * * Saatavilla myös ATL:lle ATB ATB B ATB B ATB B ATB B ATB B ATB B ATB B Liikematka (mm) Paino (kg) SWL (kg) paineella 7 bar / 102 psi

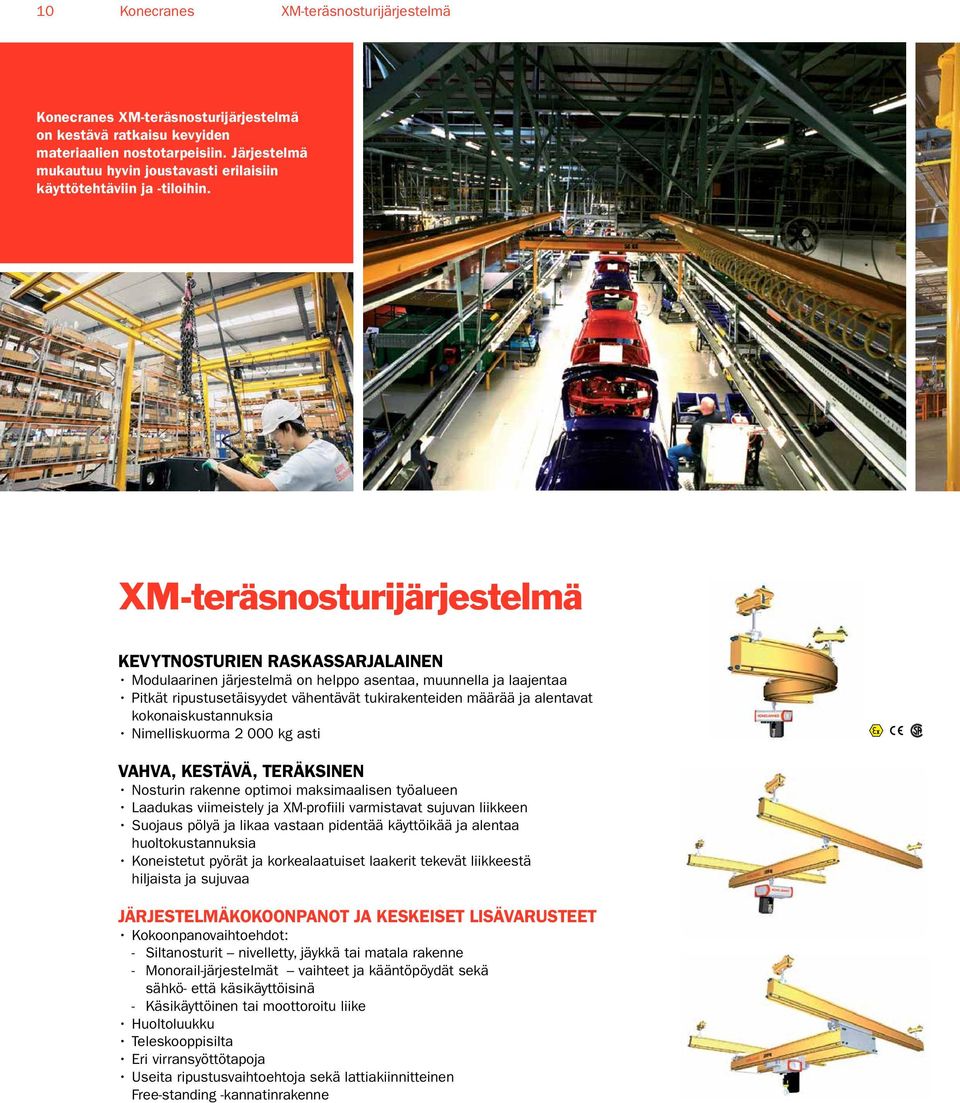

10 10 Konecranes XM-teräsnosturijärjestelmä Konecranes XM-teräsnosturijärjestelmä on kestävä ratkaisu kevyiden materiaalien nostotarpeisiin. Järjestelmä mukautuu hyvin joustavasti erilaisiin käyttötehtäviin ja -tiloihin. XM-teräsnosturijärjestelmä KEVYTNOSTURIEN RASKASSARJALAINEN Modulaarinen järjestelmä on helppo asentaa, muunnella ja laajentaa Pitkät ripustusetäisyydet vähentävät tukirakenteiden määrää ja alentavat kokonaiskustannuksia Nimelliskuorma kg asti VAHVA, KESTÄVÄ, TERÄKSINEN Nosturin rakenne optimoi maksimaalisen työalueen Laadukas viimeistely ja XM-profiili varmistavat sujuvan liikkeen Suojaus pölyä ja likaa vastaan pidentää käyttöikää ja alentaa huoltokustannuksia Koneistetut pyörät ja korkealaatuiset laakerit tekevät liikkeestä hiljaista ja sujuvaa JÄRJESTELMÄKOKOONPANOT JA KESKEISET LISÄVARUSTEET Kokoonpanovaihtoehdot: -- Siltanosturit nivelletty, jäykkä tai matala rakenne -- Monorail-järjestelmät vaihteet ja kääntöpöydät sekä sähkö- että käsikäyttöisinä -- Käsikäyttöinen tai moottoroitu liike Huoltoluukku Teleskooppisilta Eri virransyöttötapoja Useita ripustusvaihtoehtoja sekä lattiakiinnitteinen Free-standing -kannatinrakenne

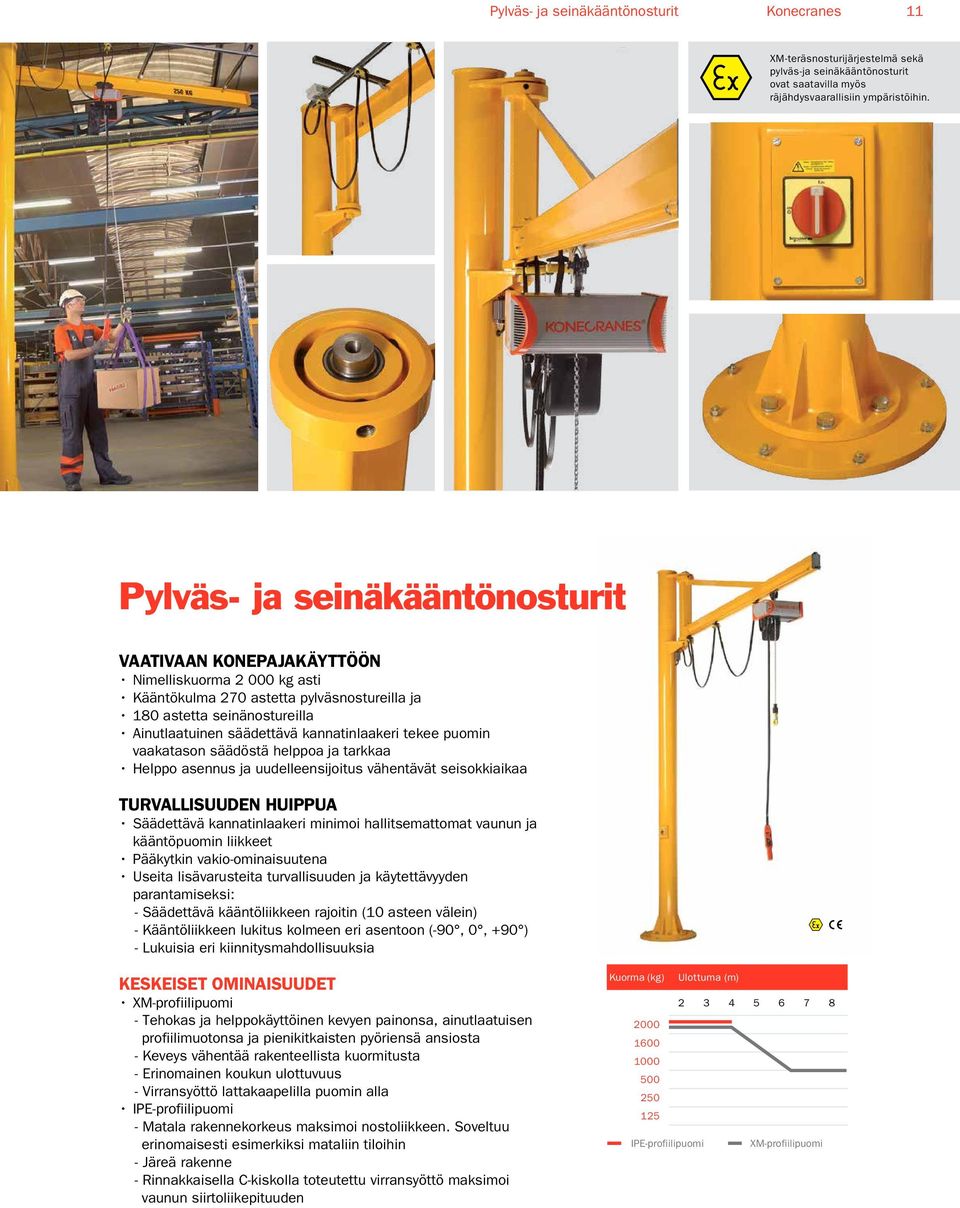

11 Pylväs- ja seinäkääntönosturit Konecranes 11 XM-teräsnosturijärjestelmä sekä pylväs-ja seinäkääntönosturit ovat saatavilla myös räjähdysvaarallisiin ympäristöihin. Pylväs- ja seinäkääntönosturit VAATIVAAN KONEPAJAKÄYTTÖÖN Nimelliskuorma kg asti Kääntökulma 270 astetta pylväsnostureilla ja 180 astetta seinänostureilla Ainutlaatuinen säädettävä kannatinlaakeri tekee puomin vaakatason säädöstä helppoa ja tarkkaa Helppo asennus ja uudelleensijoitus vähentävät seisokkiaikaa TURVALLISUUDEN HUIPPUA Säädettävä kannatinlaakeri minimoi hallitsemattomat vaunun ja kääntöpuomin liikkeet Pääkytkin vakio-ominaisuutena Useita lisävarusteita turvallisuuden ja käytettävyyden parantamiseksi: - Säädettävä kääntöliikkeen rajoitin (10 asteen välein) - Kääntöliikkeen lukitus kolmeen eri asentoon (-90, 0, +90 ) - Lukuisia eri kiinnitysmahdollisuuksia KESKEISET OMINAISUUDET XM-profiilipuomi - Tehokas ja helppokäyttöinen kevyen painonsa, ainutlaatuisen profiilimuotonsa ja pienikitkaisten pyöriensä ansiosta - Keveys vähentää rakenteellista kuormitusta - Erinomainen koukun ulottuvuus - Virransyöttö lattakaapelilla puomin alla IPE-profiilipuomi - Matala rakennekorkeus maksimoi nostoliikkeen. Soveltuu erinomaisesti esimerkiksi mataliin tiloihin - Järeä rakenne - Rinnakkaisella C-kiskolla toteutettu virransyöttö maksimoi vaunun siirtoliikepituuden Kuorma (kg) Ulottuma (m) IPE-profiilipuomi XM-profiilipuomi

12 12 Konecranes Käsikäyttöiset nostimet Käsikäyttöiset nostimet sopivat nostotöihin ympäristöissä, joissa sähköä ei ole saatavilla tai sen käyttö on epäkäytännöllistä. Taloudellisten käsikäyttöisten nostintemme kuorma-alue on laaja, ja niistä löytyy lukuisia työergonomiaa parantavia ominaisuuksia. KM2-käsiketjutalja KMP-käsiketjutalja Käsikäyttöiset nostimet KESTÄVÄT MANUAALINOSTIMET Galvanoitu, eurooppalainen seosteräksestä (80 grade chain) valmistettu ketju Lisävarusteina ruostumattomasta teräksestä valmistetut ketjut sekä koukku ja ketjunkeräin Vankka rakenne, jossa on teräksinen vaihdekotelo ja käsipyörän suojus Täysin koteloitu jarru on suojattu lialta Kaksipidikkeinen Weston-tyyppinen jarru, jossa on kaksi kitkalevyä ja neljä jarrutuspintaa KM2-käsiketjutalja Koneistettu ketjupyörä ja vaihteet varmistavat sujuvan ja tehokkaan toiminnan Vankka rakenne, jossa on teräksinen vaihdekotelo ja käsipyörän suojus MANUAALIVAUNUT Suunniteltu sekä käsikäyttöisille että sähköisille nostimille KPT-työntövaunu ja KPTC ketjusiirtoinen vaunu Helposti säädettävissä laajalla laipan leveysalueella 310 millimetriin asti Vaunun murtumatuki ehkäisee taakan putoamista Kumipuskurit suojaavat vaunua Pyörien suojatut kuulalaakerit eivät tarvitse huoltoa Matala vaunu Ketjusiirto galvanoidulla ketjulla Säädettävissä laippaleveyteen 305 mm asti Optimoitu runkokorkeus Työntövaunut saatavilla lisävarusteena KMP-käsiketjutalja Varustettu ylikuormasuojalla Lisälaakerointi kuormapyörälle Suurempi maalikalvon paksuus (180 µm) standardina antaa paremman korroosiosuojan KL-viputalja Erinomainen esimerkiksi rakentamiseen, kunnossapitoon ja huoltoon 360 kahvan kääntökulma ja kumipäällysteinen kahva Nostomekanismi voidaan vapauttaa kuormittamattomana

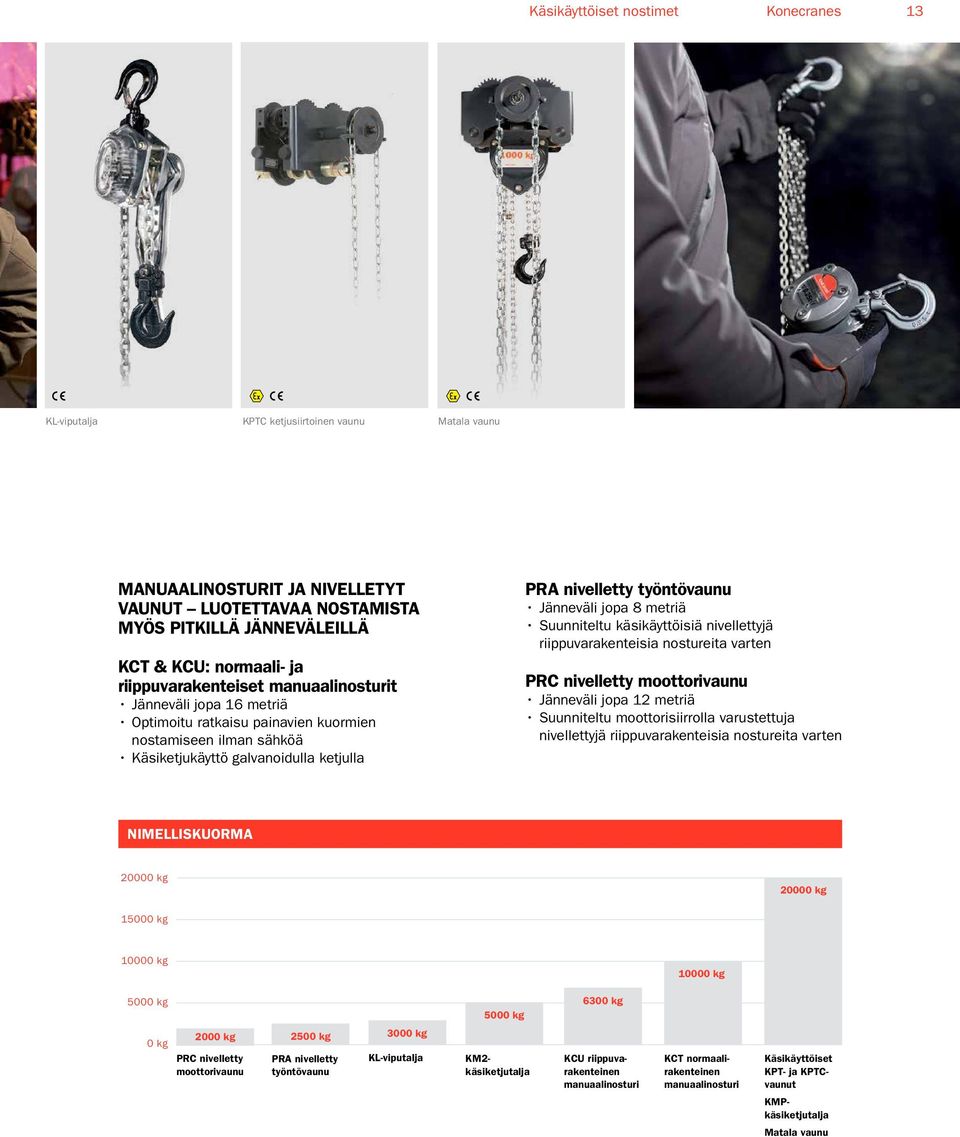

13 Käsikäyttöiset nostimet Konecranes 13 KL-viputalja KPTC ketjusiirtoinen vaunu Matala vaunu MANUAALINOSTURIT JA NIVELLETYT VAUNUT LUOTETTAVAA NOSTAMISTA MYÖS PITKILLÄ JÄNNEVÄLEILLÄ KCT & KCU: normaali- ja riippuvarakenteiset manuaalinosturit Jänneväli jopa 16 metriä Optimoitu ratkaisu painavien kuormien nostamiseen ilman sähköä Käsiketjukäyttö galvanoidulla ketjulla PRA nivelletty työntövaunu Jänneväli jopa 8 metriä Suunniteltu käsikäyttöisiä nivellettyjä riippuvarakenteisia nostureita varten PRC nivelletty moottorivaunu Jänneväli jopa 12 metriä Suunniteltu moottorisiirrolla varustettuja nivellettyjä riippuvarakenteisia nostureita varten NIMELLISKUORMA kg kg kg kg kg 5000 kg 5000 kg 6300 kg 0 kg 2000 kg PRC nivelletty moottorivaunu 2500 kg 3000 kg PRA nivelletty työntövaunu KL-viputalja KM2- käsiketjutalja KCU riippuvarakenteinen manuaalinosturi KCT normaalirakenteinen manuaalinosturi Käsikäyttöiset KPT- ja KPTCvaunut KMPkäsiketjutalja Matala vaunu

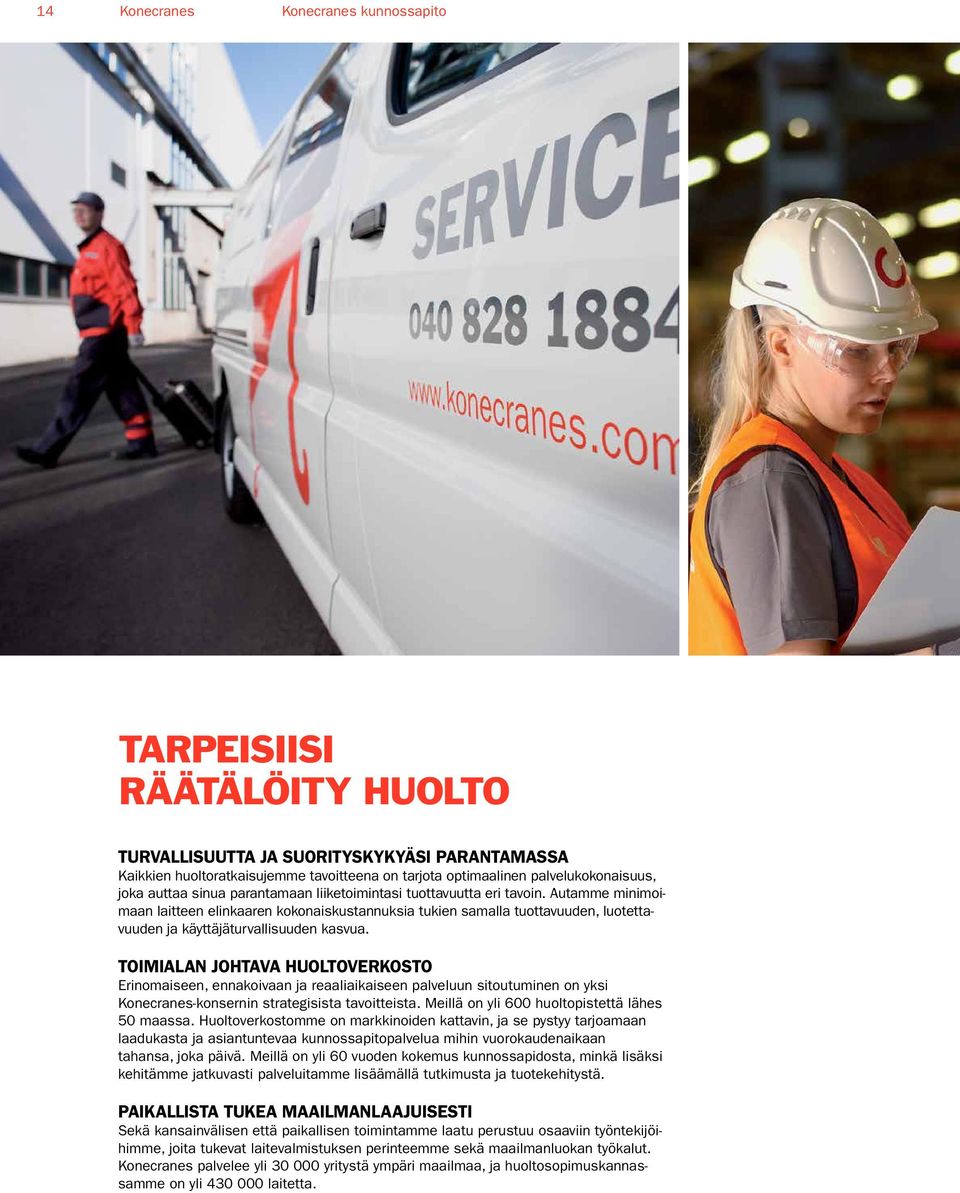

14 14 Konecranes Konecranes kunnossapito TARPEISIISI RÄÄTÄLÖITY HUOLTO TURVALLISUUTTA JA SUORITYSKYKYÄSI PARANTAMASSA Kaikkien huoltoratkaisujemme tavoitteena on tarjota optimaalinen palvelukokonaisuus, joka auttaa sinua parantamaan liiketoimintasi tuottavuutta eri tavoin. Autamme minimoimaan laitteen elinkaaren kokonaiskustannuksia tukien samalla tuottavuuden, luotettavuuden ja käyttäjäturvallisuuden kasvua. TOIMIALAN JOHTAVA HUOLTOVERKOSTO Erinomaiseen, ennakoivaan ja reaaliaikaiseen palveluun sitoutuminen on yksi Konecranes-konsernin strategisista tavoitteista. Meillä on yli 600 huoltopistettä lähes 50 maassa. Huoltoverkostomme on markkinoiden kattavin, ja se pystyy tarjoamaan laadukasta ja asiantuntevaa kunnossapitopalvelua mihin vuorokaudenaikaan tahansa, joka päivä. Meillä on yli 60 vuoden kokemus kunnossapidosta, minkä lisäksi kehitämme jatkuvasti palveluitamme lisäämällä tutkimusta ja tuotekehitystä. PAIKALLISTA TUKEA MAAILMANLAAJUISESTI Sekä kansainvälisen että paikallisen toimintamme laatu perustuu osaaviin työntekijöihimme, joita tukevat laitevalmistuksen perinteemme sekä maailmanluokan työkalut. Konecranes palvelee yli yritystä ympäri maailmaa, ja huoltosopimuskannassamme on yli laitetta.

15 Konecranes kunnossapito Konecranes 15 Keskeiset tuotantolaitokset Myynti- ja palvelupisteet Jakelukeskukset Tämä julkaisu on tarkoitettu ainoastaan yleiseksi tiedotteeksi. Konecranes pidättää oikeuden muuttaa tässä julkaisussa mainittuja tuotteita ja/tai teknisiä tietoja milloin tahansa ilman ennakkoilmoitusta tai keskeyttää niiden saatavuuden. Tämän julkaisun myötä Konecranes ei anna takuita tuotteiden ominaisuuksista tai sopivuudesta määrättyyn tarkoitukseen.

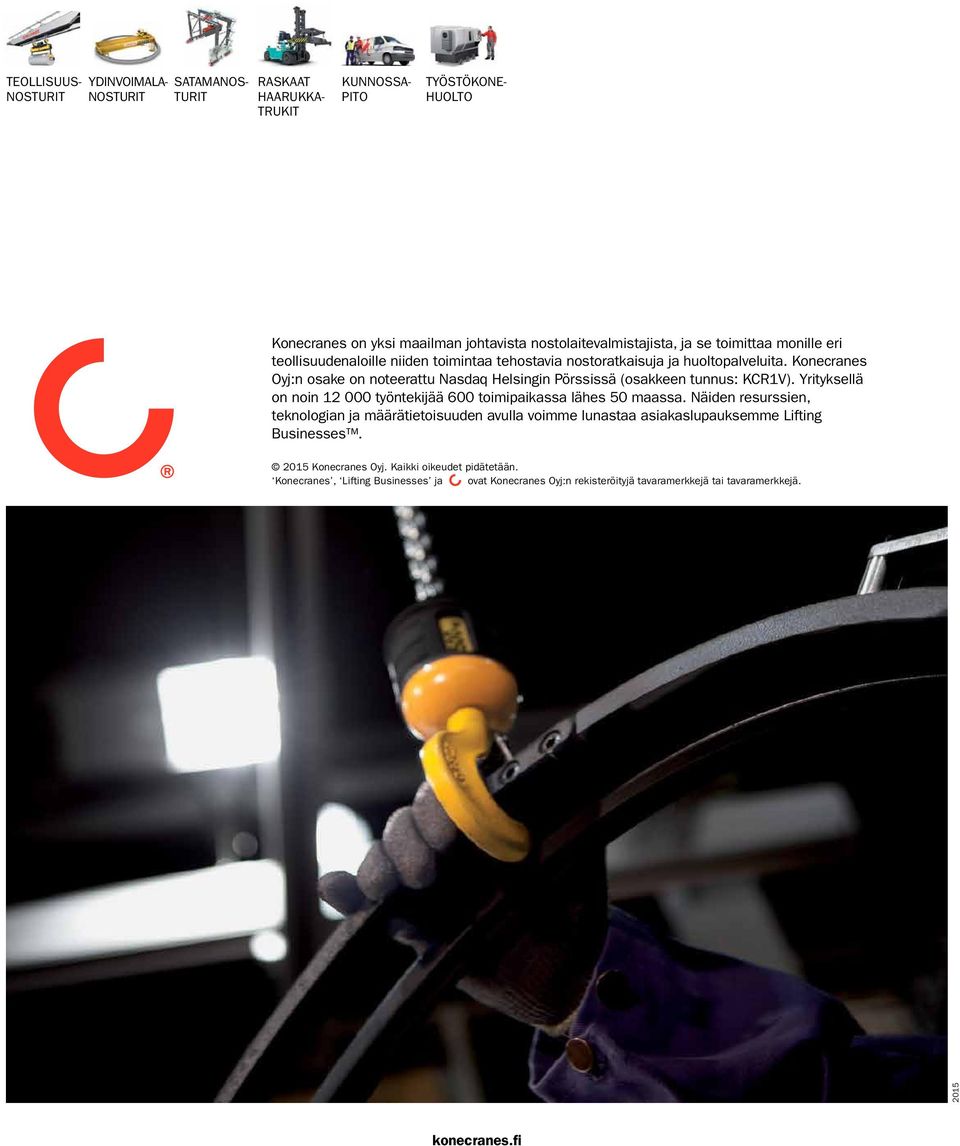

16 TEOLLISUUS- NOSTURIT YDINVOIMALA- NOSTURIT SATAMANOS- TURIT RASKAAT HAARUKKA- TRUKIT KUNNOSSA- PITO TYÖSTÖKONE- HUOLTO Konecranes on yksi maailman johtavista nostolaitevalmistajista, ja se toimittaa monille eri teollisuudenaloille niiden toimintaa tehostavia nostoratkaisuja ja huoltopalveluita. Konecranes Oyj:n osake on noteerattu Nasdaq Helsingin Pörssissä (osakkeen tunnus: KCR1V). Yrityksellä on noin työntekijää 600 toimipaikassa lähes 50 maassa. Näiden resurssien, teknologian ja määrätietoisuuden avulla voimme lunastaa asiakaslupauksemme Lifting Businesses Konecranes Oyj. Kaikki oikeudet pidätetään. Konecranes, Lifting Businesses ja ovat Konecranes Oyj:n rekisteröityjä tavaramerkkejä tai tavaramerkkejä konecranes.fi
