1 Käyttöohje Puutarharuisku 40 Huomio: Lue tarkasti tämä käyttöohje ennen kuin aloitat puutarharuiskun käytön. Turvamääräyksiä on ehdottomasti noudatettava! /02

2 Käyttöohje Sisällysluettelo Sivu Esipuhe 2 Kuvakkeet 2 Tärkeimmät osakokonaisuudet 3 Turvaohjeet ja varoitukset 4 Yleisohjeet 4 Henkilökohtainen suojavarustus 4 Ympäristönsuojelu 4 Turvalliset työtavat 4 Huolto 4 Kaasutin 4 Ilmanpuhdistin Sytytystulppa Yleiset huolto-ohjeet Huoltotyön suorittaminen Varastointi Polttoaine Moottorin sisäänajo 6 Rakenne / kokoonpano / käyttö 6 Sumutinyksikön asentaminen 6 Ohjainkahvan, puhallusputken ja suuttimen asentaminen 6 Kylmän / kuuman moottorin käynnistäminen 6 Moottorin sammuttaminen 7 Kantohihnojen säätäminen 7 Tekniset tiedot 8 Huoltotaulukko 8 Kulutusosat Tietyt osat kuluvat käytössä. Osien kuluminen on normaalia, ja ne on vaihdettava käyttöajasta ja kulumisolosuhteista riippuvin määräajoin. Seuraavat kulutusosat eivät kuulu takuun piiriin: Kaikki polttoaineen ja öljyn kanssa kosketukseen joutuvat kumiosat, kulutusosat kuten ilmanpuhdistinelementit, sytytystulppa, tms. -vaatimustenmukaisuusvakuutus Valmistaja SOLO Kleinmotoren GmbH vakuuttaa, että tuote *) täyttää direktiivien 98/37/EG, 2000/14/EG ja 89/336/EWG (huomioiden 92/31/EWG muutokset) vaatimukset. *) Tuotekuvaus: Puutarharuisku Tuotesarja/-malli: 40 Vaatimustenmukaisuusvakuutuksemme ei ole voimassa, jos tuotettamme muutetaan ilman lupaamme. Esipuhe Onnittelemme Sinua uudesta kannettavasta SOLO-puutarharuiskustasi ja toivomme, että tämä ajanmukainen laite tuottaa sinulle tyydytystä työskennellessäsi. Puutarharuiskun moottori on 1-sylinterinen, luotettava, nikasilpinnoitetulla sylinterillä varustettu, tehokas, mutta vähän polttoainetta kuluttava 2-tahtimoottori, joka takaa laitteen korkean käyttöarvon. Lue ennen puutarharuiskun käyttöönottoa tämä käyttöohje huolellisesti läpi, ja noudata erityisen tarkasti annettuja turvaohjeita. Jotta saisit uuden puutarharuiskusi jatkuvasti toimimaan parhaalla mahdollisella tavalla ja teholla, noudata tarkasti myös huolto-ohjeita. Jos käyttöohjeen luettuasi kaipaat lisätietoja, pyydämme Sinua kääntymään valtuutetun SOLO-edustajan puoleen. Kuvakkeet Lue tarkasti tämä käyttöohje ennen kuin aloitat puutarharuiskun käytön. Turvamääräyksiä on ehdottomasti noudatettava! Käyttöohjeessa käytetään seuraavia erityisen tärkeitä kohtia korostavia kuvakkeita: Lue käyttöohjeen asianomainen kohta. Erityistä tarkkuutta ja varovaisuutta vaativa asia Kielletyt toimet! Käytettävä suojalaseja ja kuulosuojaimia Tupakointi kielletty! Avotuli kielletty! Moottorin käynnistys Sammuta moottori Mitattu äänitehon piikkitaso standardin DIN 463 mukaisesti: 99,7 db(a). Takaamamme äänitehon piikkitaso standardin DIN 463 mukaisesti: 100 db(a). Käytettävä suojakäsineitä 2-t. seospolttoaine Sindelfi ngen SOLO Kleinmotoren GmbH Stuttgarter Strasse 41 D Sindelfi ngen Wolfgang Emmerich Toimitusjohtaja 2 OPEN RUN CLOSE START Rikastinläppä auki (rikastin poissa päältä) Rikastinläppä kiinni (rikastin päällä)

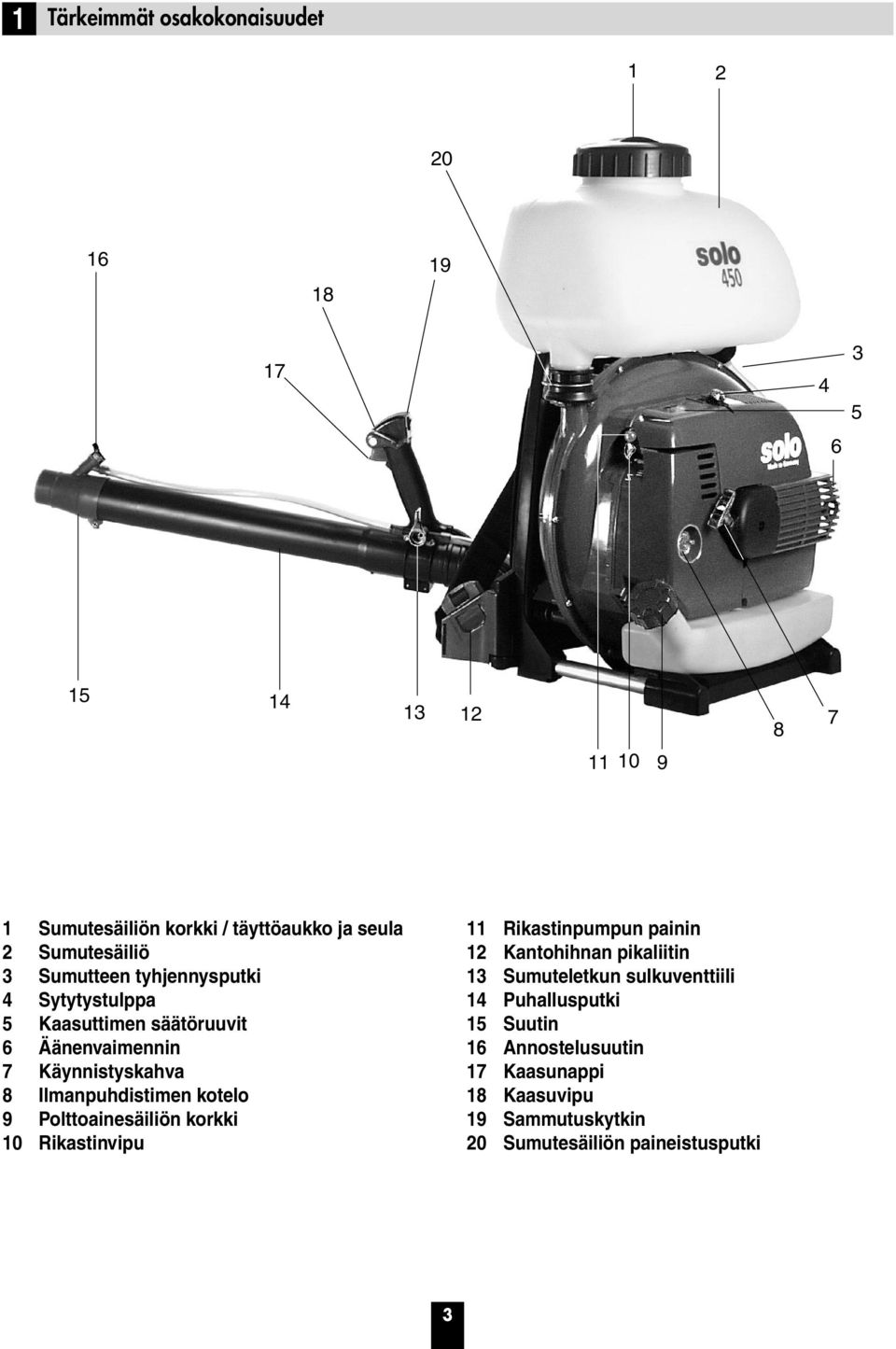

3 1 Tärkeimmät osakokonaisuudet Sumutesäiliön korkki / täyttöaukko ja seula 2 Sumutesäiliö 3 Sumutteen tyhjennysputki 4 Sytytystulppa Kaasuttimen säätöruuvit 6 Äänenvaimennin 7 Käynnistyskahva 8 Ilmanpuhdistimen kotelo 9 Polttoainesäiliön korkki 10 Rikastinvipu 11 Rikastinpumpun painin 12 Kantohihnan pikaliitin 13 Sumuteletkun sulkuventtiili 14 Puhallusputki 1 Suutin 16 Annostelusuutin 17 Kaasunappi 18 Kaasuvipu 19 Sammutuskytkin 20 Sumutesäiliön paineistusputki 3

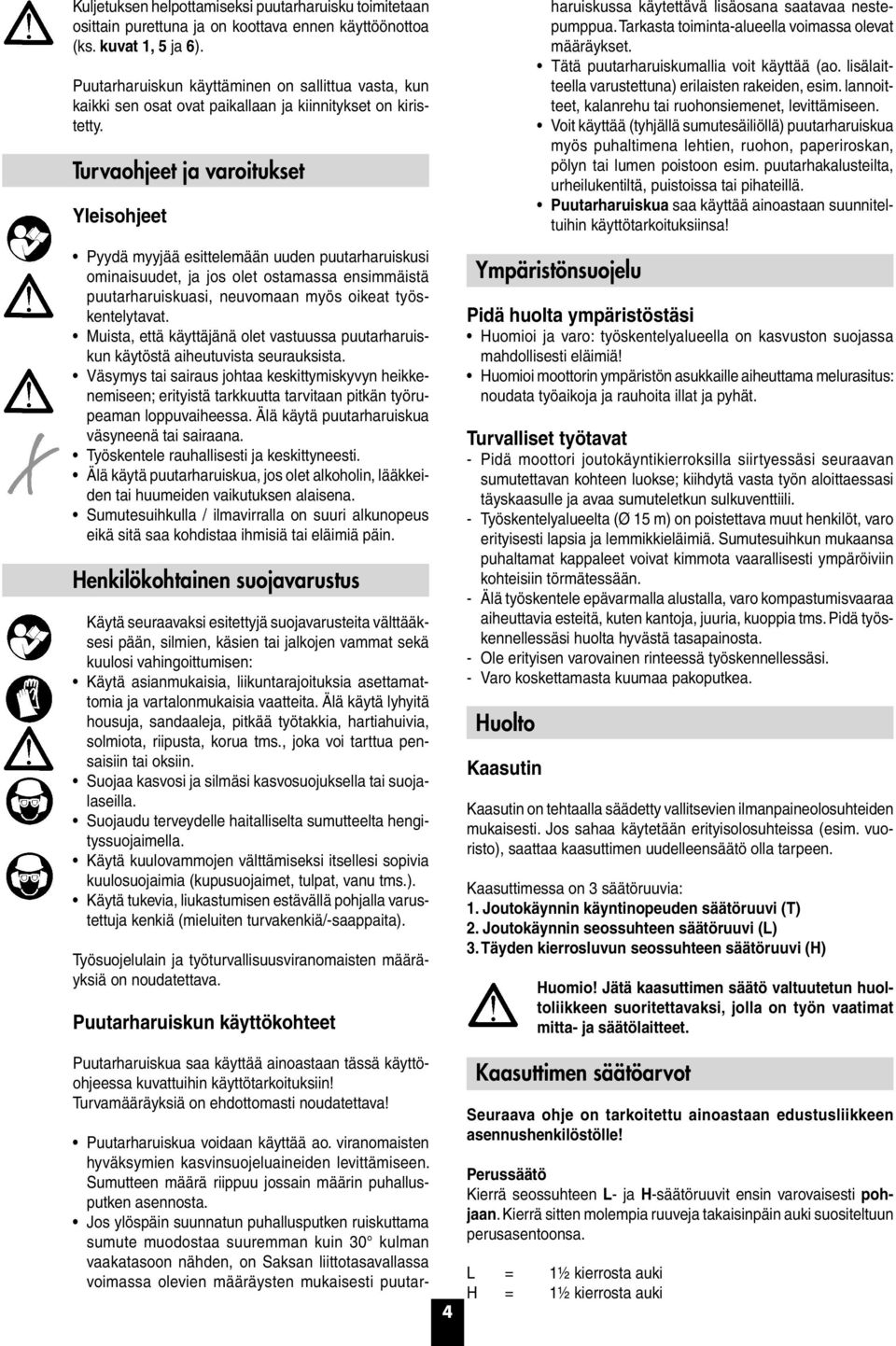

4 Kuljetuksen helpottamiseksi puutarharuisku toimitetaan osittain purettuna ja on koottava ennen käyttöönottoa (ks. kuvat 1, ja 6). Puutarharuiskun käyttäminen on sallittua vasta, kun kaikki sen osat ovat paikallaan ja kiinnitykset on kiristetty. Turvaohjeet ja varoitukset Yleisohjeet Pyydä myyjää esittelemään uuden puutarharuiskusi ominaisuudet, ja jos olet ostamassa ensimmäistä puutarharuiskuasi, neuvomaan myös oikeat työskentelytavat. Muista, että käyttäjänä olet vastuussa puutarharuiskun käytöstä aiheutuvista seurauksista. Väsymys tai sairaus johtaa keskittymiskyvyn heikkenemiseen; erityistä tarkkuutta tarvitaan pitkän työrupeaman loppuvaiheessa. Älä käytä puutarharuiskua väsyneenä tai sairaana. Työskentele rauhallisesti ja keskittyneesti. Älä käytä puutarharuiskua, jos olet alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Sumutesuihkulla / ilmavirralla on suuri alkunopeus eikä sitä saa kohdistaa ihmisiä tai eläimiä päin. Henkilökohtainen suojavarustus Käytä seuraavaksi esitettyjä suojavarusteita välttääksesi pään, silmien, käsien tai jalkojen vammat sekä kuulosi vahingoittumisen: Käytä asianmukaisia, liikuntarajoituksia asettamattomia ja vartalonmukaisia vaatteita. Älä käytä lyhyitä housuja, sandaaleja, pitkää työtakkia, hartiahuivia, solmiota, riipusta, korua tms., joka voi tarttua pensaisiin tai oksiin. Suojaa kasvosi ja silmäsi kasvosuojuksella tai suojalaseilla. Suojaudu terveydelle haitalliselta sumutteelta hengityssuojaimella. Käytä kuulovammojen välttämiseksi itsellesi sopivia kuulosuojaimia (kupusuojaimet, tulpat, vanu tms.). Käytä tukevia, liukastumisen estävällä pohjalla varustettuja kenkiä (mieluiten turvakenkiä/-saappaita). Työsuojelulain ja työturvallisuusviranomaisten määräyksiä on noudatettava. Puutarharuiskun käyttökohteet Puutarharuiskua saa käyttää ainoastaan tässä käyttöohjeessa kuvattuihin käyttötarkoituksiin! Turvamääräyksiä on ehdottomasti noudatettava! 4 Puutarharuiskua voidaan käyttää ao. viranomaisten hyväksymien kasvinsuojeluaineiden levittämiseen. Sumutteen määrä riippuu jossain määrin puhallusputken asennosta. Jos ylöspäin suunnatun puhallusputken ruiskuttama sumute muodostaa suuremman kuin 30 kulman vaakatasoon nähden, on Saksan liittotasavallassa voimassa olevien määräysten mukaisesti puutarharuiskussa käytettävä lisäosana saatavaa nestepumppua. Tarkasta toiminta-alueella voimassa olevat määräykset. Tätä puutarharuiskumallia voit käyttää (ao. lisälaitteella varustettuna) erilaisten rakeiden, esim. lannoitteet, kalanrehu tai ruohonsiemenet, levittämiseen. Voit käyttää (tyhjällä sumutesäiliöllä) puutarharuiskua myös puhaltimena lehtien, ruohon, paperiroskan, pölyn tai lumen poistoon esim. puutarhakalusteilta, urheilukentiltä, puistoissa tai pihateillä. Puutarharuiskua saa käyttää ainoastaan suunniteltuihin käyttötarkoituksiinsa! Ympäristönsuojelu Pidä huolta ympäristöstäsi Huomioi ja varo: työskentelyalueella on kasvuston suojassa mahdollisesti eläimiä! Huomioi moottorin ympäristön asukkaille aiheuttama melurasitus: noudata työaikoja ja rauhoita illat ja pyhät. Turvalliset työtavat - Pidä moottori joutokäyntikierroksilla siirtyessäsi seuraavan sumutettavan kohteen luokse; kiihdytä vasta työn aloittaessasi täyskaasulle ja avaa sumuteletkun sulkuventtiili. - Työskentelyalueelta (Ø 1 m) on poistettava muut henkilöt, varo erityisesti lapsia ja lemmikkieläimiä. Sumutesuihkun mukaansa puhaltamat kappaleet voivat kimmota vaarallisesti ympäröiviin kohteisiin törmätessään. - Älä työskentele epävarmalla alustalla, varo kompastumisvaaraa aiheuttavia esteitä, kuten kantoja, juuria, kuoppia tms. Pidä työskennellessäsi huolta hyvästä tasapainosta. - Ole erityisen varovainen rinteessä työskennellessäsi. - Varo koskettamasta kuumaa pakoputkea. Huolto Kaasutin Kaasutin on tehtaalla säädetty vallitsevien ilmanpaineolosuhteiden mukaisesti. Jos sahaa käytetään erityisolosuhteissa (esim. vuoristo), saattaa kaasuttimen uudelleensäätö olla tarpeen. Kaasuttimessa on 3 säätöruuvia: 1. Joutokäynnin käyntinopeuden säätöruuvi (T) 2. Joutokäynnin seossuhteen säätöruuvi (L) 3. Täyden kierrosluvun seossuhteen säätöruuvi (H) Huomio! Jätä kaasuttimen säätö valtuutetun huoltoliikkeen suoritettavaksi, jolla on työn vaatimat mitta- ja säätölaitteet. Kaasuttimen säätöarvot Seuraava ohje on tarkoitettu ainoastaan edustusliikkeen asennushenkilöstölle! Perussäätö Kierrä seossuhteen L- ja H-säätöruuvit ensin varovaisesti pohjaan. Kierrä sitten molempia ruuveja takaisinpäin auki suositeltuun perusasentoonsa. L = 1½ kierrosta auki H = 1½ kierrosta auki

5 Joutokäyntinopeus Suurin sallittu käyntinopeus = r/min = r/min Huomio! Älä ylitä suurinta sallittua käyntinopeutta; ylikierrokset voivat aiheuttaa moottorivaurion! Ilmanpuhdistin (kuvat 4A ja 4B) Ilmanpuhdistin estää lian pääsyn imuilman mukana moottoriin ja vähentää siten kulumista. Säännöllinen huolto pidentää puutarharuiskusi käyttöikää. Ilmanpuhdistimen tarkastus ja puhdistus: Vain hiukan likaantunut suodatinelementti / päivittäispuhdistus: - Kopistele tai puhalla lika irti. Pahasti likaantunut suodatinelementti / viikkohuolto: - Puhdista suodatinelementti tai vaihda se tarvittaessa (vaurioitunut elementti aina) uuteen. Tehdasasennettu ilmanpuhdistimen suodatinelementti on käsitelty suodatinöljyllä. Uusintakäsittelyyn soveltuu esim. tilausnumerolla varaosapalvelustamme 200 ml ruiskepulloissa saatavilla oleva suodatinöljy. Moottorin suorituskyvyn säilyttämiseksi ja normaalin käyttöiän takaamiseksi suosittelemme suodatinelementin uusintakäsittelyn suorittamista moottorin käyttöohjeen mukaisesti. Ilmanpuhdistimen/suodatinelementin likaantuminen pienentää moottorin tehoa, lisää polttoaineen kulutusta ja pakokaasujen epäpuhtauksia sekä vaikeuttaa käynnistystä. Puutarharuiskua täyspäiväisesti käytettäessä suodatinelementti on puhdistettava päivittäin, erityisen pölyisissä olosuhteissa työskennellessä jopa useammin. Paras tapa puhdistaa ilmanpuhdistin ja suodatinelementti on koputella lika pois. Erittäin likaisen suodatinelementin voi puhdistaa pesemällä (lämmin saippuavesi). Suodattimen on oltava ehdottoman kuiva ennen öljykäsittelyä. Jollet saa suodatinelementtiä puhtaaksi, tai jos elementti on vaurioitunut, on se vaihdettava uuteen! Takuu ei vastaa puutteellisesta huollosta johtuvista vaurioista. Suodatinelementin irrottamiseksi (ks. kuva 4A) on ensin irrotettava ilmanpuhdistimen kannen kiinnitysruuvi (ks. kuva 1/6) ja kansi avattava. Varmista osia kootessasi (ks. kuva 4B), että ilmanpuhdistimen osat ovat tiiviisti toisiaan vasten ja että puhdistin asettuu tiiviisti paikalleen kaasutinta ja ilmanottoaukkoa vasten. Sytytystulppa Suositeltu sytytystulppa: Bosch NGK tai vastaava. WSR6F BPMR6A Lämpöarvo = 200 Elektrodiväli = 0, mm Huomio! Tarkasta sytytystulppa säännöllisesti 0 käyttötunnin välein. Vaihda tulppa uuteen, jos elektrodit ovat pahasti syöpyneet. Yleiset huolto-ohjeet Tarkasta ja kiristä puutarharuiskun kaikki kiinnitysruuvit ja -mutterit noin sisäänajotunnin jälkeen (älä kajoa kaasuttimen säätöruuveihin). Jätä muut kuin ohjeissa mainitut huoltotyöt valtuutetun huoltoliikkeen tehtäväksi. - Suoritettaessa puhdistus-, huolto- tai korjaustöitä moottori on aina ensin sammutettava, sytytystulpan hattu on irrotettava; poikkeuksena kaasuttimen ja joutokäyntinopeuden säätö. Huoltotyön suorittaminen Jätä muut kuin ohjeissa mainitut huoltotyöt valtuutetun huoltoliikkeen tehtäväksi. Käytä vain alkuperäisvaraosia. Älä tee omia muutoksia puutarharuiskun toimintoihin - viritykset ovat vaarallisia! Älä tee huoltotöitä tai säilytä puutarharuiskua avotulen läheisyydessä. Tarkasta säännöllisesti polttoainesäiliön korkin tiiviys ja sytytystulpan johdon kunto. Käytä oikeanlaisia ja hyväkuntoisia sytytystulppia. Älä käytä puutarharuiskua, jonka äänenvaimennin on rikki tai poistettu (palon ja kuulovamman vaara). Varo koskettamasta kuumaa pakoputkea. Tue puutarharuisku autokuljetuksen yhteydessä siten, ettei polttoaine pääse valumaan ulos. - Puutarharuiskun polttoainesäiliö on tyhjennettävä varastoinnin ja kuljetuslähetyksen ajaksi. Varastointi Puutarharuiskua on säilytettävä lasten ulottumattomissa suojattuna kuivassa paikassa. Suositeltua 2-tahtimoottorien Castrol Super TT erikoisöljyä käytettäessä ei erityisen moottorinvarastointiaineen käyttö ole tarpeellista. Jos puutarharuisku varastoidaan pitkäksi aikaa, on polttoainesäiliö tyhjennettävä. Polttoaine Polttoaine ja öljy Polttoaine: Puutarharuiskusi moottori on huipputehokas kaksitahtimoottori, joka tarvitsee polttoaineekseen bensiinin ja 2-tahtiöljyn seoksen tai erityistä huoltoasemalla esisekoitettua 2-tahtipolttoainetta. Tärkeää: Polttoaineseokseen voit käyttää normaaleja huoltoasemien myymiä lyijyttömiä bensiinilaatuja (oktaaniluvun on kuitenkin oltava vähintään 9 E).

6 Seossuhde: Suosittelemme bensiini/öljy-seossuhteeksi käytettäessä Castrol Super TT 2-tahtiöljyä 0:1 (2 %). Muita 2-tahtiöljyjä käytettäessä suosittelemme seossuhteeksi 2:1 (4 %) Ohje: Älä säilytä valmiiksi sekoitettua 2-t. polttoainetta 3-4 viikkoa kauempaa. Bensiini Castrol Super TT Muut 2-t. öljyt 0:1(2%) 2:1(4%) cm 3 (1 l) 20 cm 3 40 cm cm 3 ( l) 100 cm cm cm 3 (10 l) 200 cm cm 3 Moottorin sisäänajo: Varo päästämästä moottoria viiden ensimmäisen polttoainesäiliöllisen aikana kuormittamattomana ylikierroksille ja käytä myös suosittelemallamme 2-t. öljyllä seossuhdetta 2: 1 (4 %)! - Tupakointi ja avotuli ovat polttoainesäiliötä täytettäessä täyttöpaikan läheisyydessä kielletyt. - Anna moottorin jäähtyä ennen polttoaineen lisäämistä. - Polttoaine ja mineraaliöljypohjaiset tuotteet saattavat sisältää liuottimien kaltaisia ainesosia; vältä ihoaltistusta ja roiskeita silmiin. Käytä polttoainetta lisätessäsi suojakäsineitä. Vaihda ja pese suojavaatteesi usein. Älä hengitä polttoainehöyryjä. - Älä läikytä polttoainetta tai öljyä. Puhdista roiskeet sahaltasi välittömästi. Älä tahraa vaatteitasi; tahriintuneet vaatteet on vaihdettava välittömästi ja pestävä ennen seuraavaa käyttökertaa. - Varo läikyttämästä polttoainetta tai öljyä maahan (suojele ympäristöä), käytä soveltuvaa suoja-alustaa. - Älä lisää polttoainetta suljetussa tilassa; höyryt rikastuvat lattiatasoon ja aiheuttavat räjähdysvaaran. - Käytä polttoaineen ja öljyn kuljetukseen ja säilytykseen ko. nesteille sallittuja ja merkittyjä astioita. Pidä polttoaine ja öljy poissa lasten ulottuvilta. - Käydessään moottori muodostaa myrkyllisiä pakokaasuja, jotka voivat osittain olla näkymättömiä ja hajuttomia. Vältä pakokaasujen hengittämistä. Älä käytä puutarharuiskua suljetuissa tiloissa! Käsittele polttoainetta varovasti ja ympäristö huomioon ottaen. Turvamääräyksiä on ehdottomasti noudatettava! Polttoainetta saa lisätä vain moottorin ollessa sammutettuna! - Puhdista ensin täyttöaukon lähistö. - Lisää 2-t. polttoaineseosta vain täyttöputken alaosan tasolle, vältä ylitäyttöä. - Noudata polttoaineen lisäyksen yhteydessä varovaisuutta, ettet läikytä nestettä ympäristöön. - Muista sulkea korkki kunnolla. Rakenne / kokoonpano / käyttö (kuvat 2A - 2D) Sumutinyksikön asentaminen Puhallusputken kiinnitysputki (1) suunnataan eteenpäin ja kiinnitetään puhaltimen runkoon kahdella kiinnitysruuvilla (kuva 2D/A ja B). Varmista, että osa kääntyy esteettömästi. Asenna puhaltimen haitariletku kiinnitysputkeen ja kiinnitä kiristimellä (4). Ohjainkahvan, puhallusputken ja suuttimen asentaminen Pujota ohjainkahva () (mieluiten etuosan puolelta) puhallusputkeen (6) ja kiinnitä sopivaan (ks. kuva 2C) kohtaan putken ohjainkiskon (7) avulla pystyyn. Työnnä puhallusputken kiertonivel (11) puhaltimen haitariletkuun (), niin että se lukittuu, ja varmista kiristimellä (8). Ohje: Voit kääntää ja kiertää puhallusputkea ohjainkahvasta joustavan haitariletkun ja kiertonivelen ansiosta. Varmista, ettei mikään letku- tai johtoliitos irtoa tai taitu puhallusputkea käännellessäsi. Aseta suutin (9) puhallusputkeen ja kiinnitä samaan pystytasoon kahvaan nähden (10). Työnnä sumuteletkun (2-osainen) 1. osa kahvassa olevan sulkuventtiilin nipukkaan ja sumutesäiliöön kiinni; kiinnitä haitariletkuun. Liitä sumuteletkun 2. osa sulkuventtiilin ja annostelusuuttimen välille. Sulje sulkuventtiili (pystyasento) ja täytä sumutesäiliö; tarkasta tiiviys. Kylmän moottorin käynnistäminen 1. Aseta sammutuskytkin (ks. kuva ) käyntiasentoon I ja tarkasta, että sulkuventtiili on kiinni (kuva, OFF). 2. Aseta kaasuvipu min -asentoon (ks. kuva ). Moottori käynnistetään joutokäyntiasetuksessa. 3. Sulje rikastinläppä rikastinvivulla (ks. kuva 6). 4. Paina rikastinpumppua (kuva 6) toistuvasti, kunnes näet sen muovisessa polttoainepallossa olevan polttoainetta.. Tue puutarharuiskua vasemmalla kädelläsi säiliöstä ja tartu oikealla käynnistyskahvaan (ks. kuva 7). Kiristä vetonarua kunnes tunnet moottorin vastuksen, joka jälkeen suorita määrätietoinen käynnistysveto. Toista käynnistysvetoja, kunnes moottori käynnistyy hetkeksi (lupaa). 6. Paina rikastinvipu (kuva 6) saman tien kiinni; rikastinläppä on auki! Seuraavien käynnistysvetojen jälkeen moottorin pitäisi käynnistyä. 7. Moottorin käynnistyttyä ja käydessä tasaisesti paina kaasunappia (ks. kuva 1/17) tai aseta kaasuvipu (ks. kuva 1/18) haluamallesi moottorin jatkuvalle käyntinopeudelle. 8. Kaasunapin vapauttamalla tai asettamalla kaasuvivun asentoon min moottori palaa joutokäyntikierroksille. Puutarharuisku on koottava ennen käyttöönottoa: 6

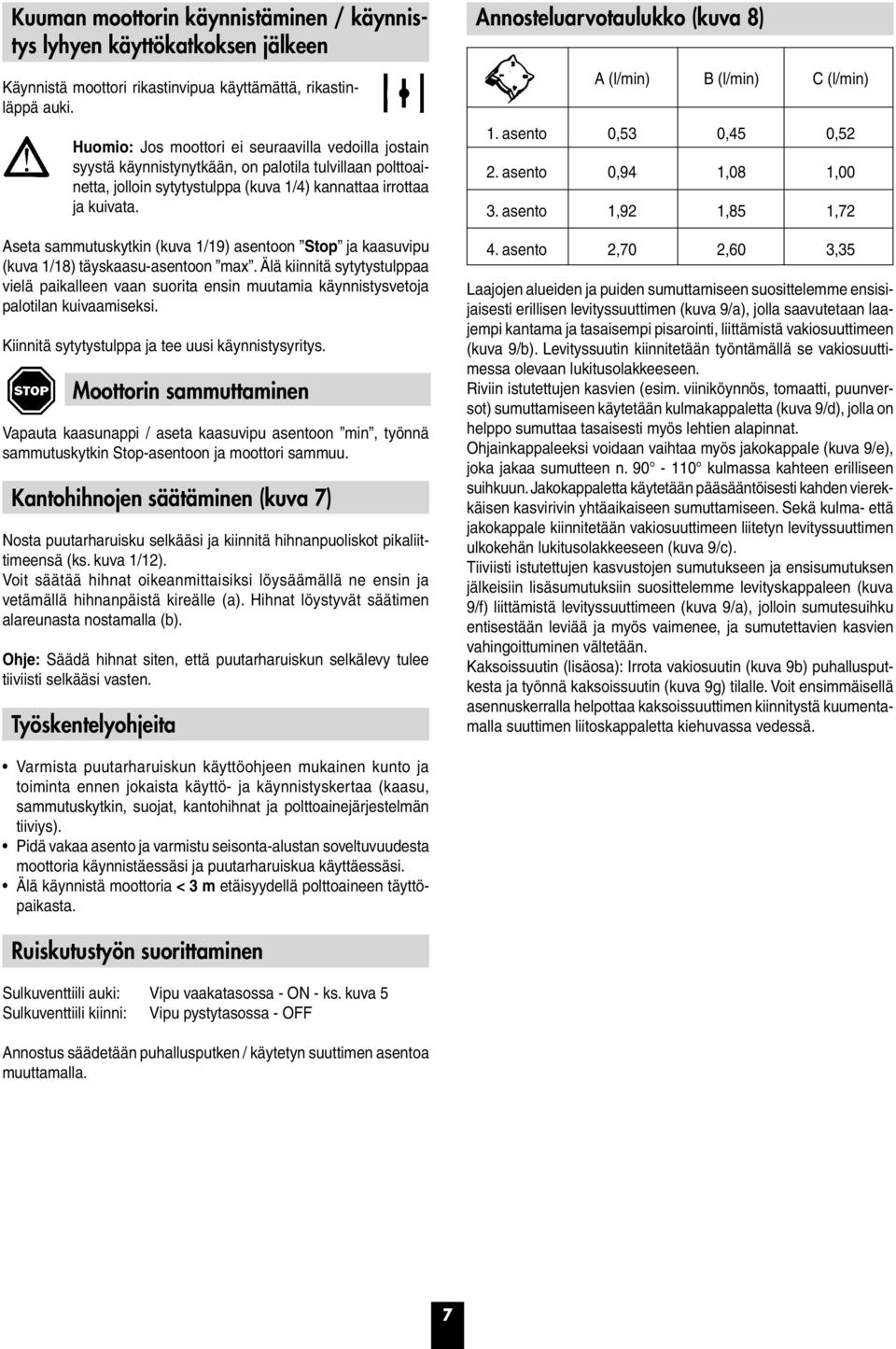

7 Kuuman moottorin käynnistäminen / käynnistys lyhyen käyttökatkoksen jälkeen Käynnistä moottori rikastinvipua käyttämättä, rikastinläppä auki. Huomio: Jos moottori ei seuraavilla vedoilla jostain syystä käynnistynytkään, on palotila tulvillaan polttoainetta, jolloin sytytystulppa (kuva 1/4) kannattaa irrottaa ja kuivata. Aseta sammutuskytkin (kuva 1/19) asentoon Stop ja kaasuvipu (kuva 1/18) täyskaasu-asentoon max. Älä kiinnitä sytytystulppaa vielä paikalleen vaan suorita ensin muutamia käynnistysvetoja palotilan kuivaamiseksi. Kiinnitä sytytystulppa ja tee uusi käynnistysyritys. Moottorin sammuttaminen Vapauta kaasunappi / aseta kaasuvipu asentoon min, työnnä sammutuskytkin Stop-asentoon ja moottori sammuu. Kantohihnojen säätäminen (kuva 7) Nosta puutarharuisku selkääsi ja kiinnitä hihnanpuoliskot pikaliittimeensä (ks. kuva 1/12). Voit säätää hihnat oikeanmittaisiksi löysäämällä ne ensin ja vetämällä hihnanpäistä kireälle (a). Hihnat löystyvät säätimen alareunasta nostamalla (b). Ohje: Säädä hihnat siten, että puutarharuiskun selkälevy tulee tiiviisti selkääsi vasten. Työskentelyohjeita Annosteluarvotaulukko (kuva 8) A (l/min) B (l/min) C (l/min) 1. asento 0,3 0,4 0,2 2. asento 0,94 1,08 1,00 3. asento 1,92 1,8 1,72 4. asento 2,70 2,60 3,3 Laajojen alueiden ja puiden sumuttamiseen suosittelemme ensisijaisesti erillisen levityssuuttimen (kuva 9/a), jolla saavutetaan laajempi kantama ja tasaisempi pisarointi, liittämistä vakiosuuttimeen (kuva 9/b). Levityssuutin kiinnitetään työntämällä se vakiosuuttimessa olevaan lukitusolakkeeseen. Riviin istutettujen kasvien (esim. viiniköynnös, tomaatti, puunversot) sumuttamiseen käytetään kulmakappaletta (kuva 9/d), jolla on helppo sumuttaa tasaisesti myös lehtien alapinnat. Ohjainkappaleeksi voidaan vaihtaa myös jakokappale (kuva 9/e), joka jakaa sumutteen n kulmassa kahteen erilliseen suihkuun. Jakokappaletta käytetään pääsääntöisesti kahden vierekkäisen kasvirivin yhtäaikaiseen sumuttamiseen. Sekä kulma- että jakokappale kiinnitetään vakiosuuttimeen liitetyn levityssuuttimen ulkokehän lukitusolakkeeseen (kuva 9/c). Tiiviisti istutettujen kasvustojen sumutukseen ja ensisumutuksen jälkeisiin lisäsumutuksiin suosittelemme levityskappaleen (kuva 9/f) liittämistä levityssuuttimeen (kuva 9/a), jolloin sumutesuihku entisestään leviää ja myös vaimenee, ja sumutettavien kasvien vahingoittuminen vältetään. Kaksoissuutin (lisäosa): Irrota vakiosuutin (kuva 9b) puhallusputkesta ja työnnä kaksoissuutin (kuva 9g) tilalle. Voit ensimmäisellä asennuskerralla helpottaa kaksoissuuttimen kiinnitystä kuumentamalla suuttimen liitoskappaletta kiehuvassa vedessä. Varmista puutarharuiskun käyttöohjeen mukainen kunto ja toiminta ennen jokaista käyttö- ja käynnistyskertaa (kaasu, sammutuskytkin, suojat, kantohihnat ja polttoainejärjestelmän tiiviys). Pidä vakaa asento ja varmistu seisonta-alustan soveltuvuudesta moottoria käynnistäessäsi ja puutarharuiskua käyttäessäsi. Älä käynnistä moottoria < 3 m etäisyydellä polttoaineen täyttöpaikasta. Ruiskutustyön suorittaminen Sulkuventtiili auki: Vipu vaakatasossa - ON - ks. kuva Sulkuventtiili kiinni: Vipu pystytasossa - OFF Annostus säädetään puhallusputken / käytetyn suuttimen asentoa muuttamalla. 7

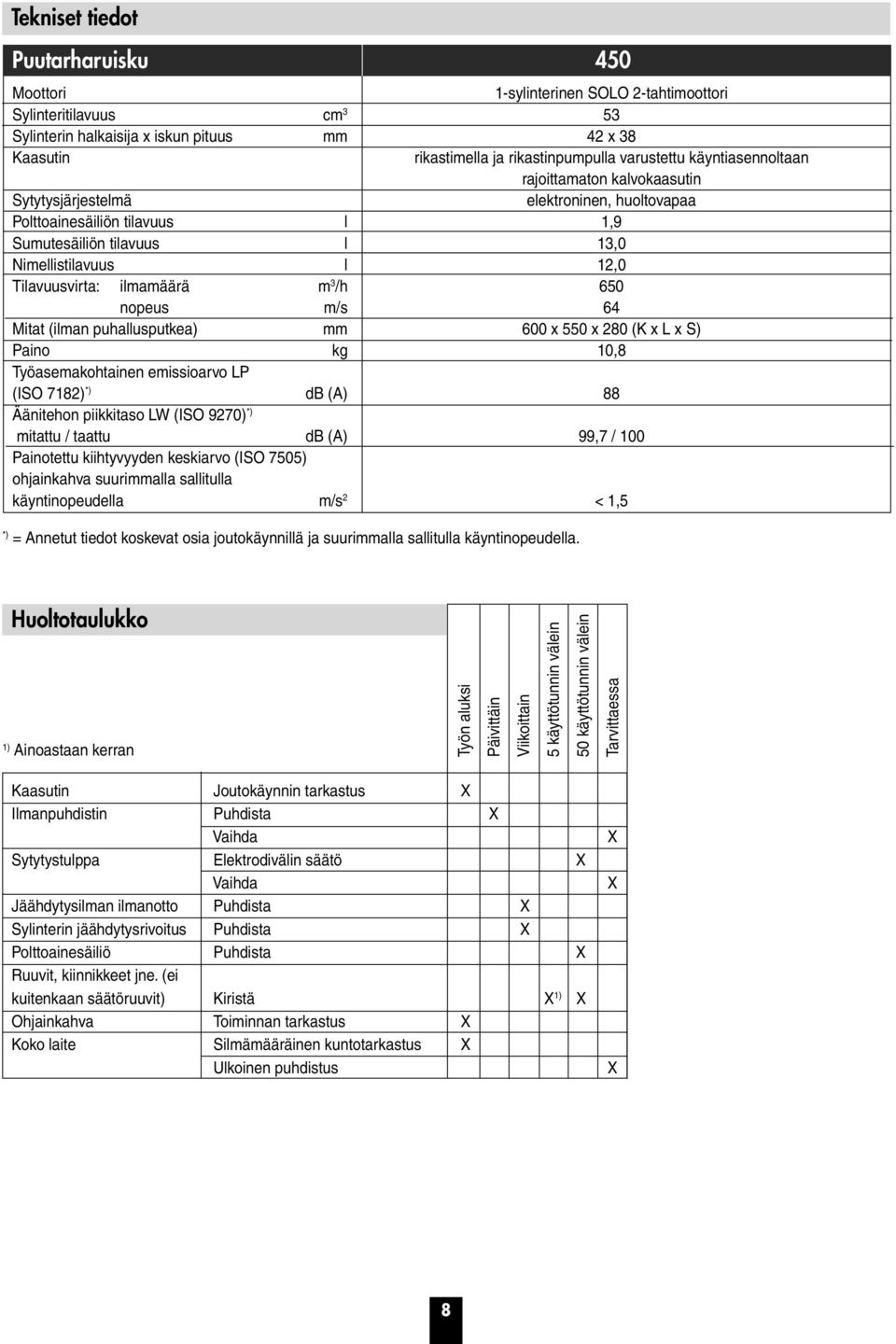

8 Tekniset tiedot Puutarharuisku 40 Moottori 1-sylinterinen SOLO 2-tahtimoottori Sylinteritilavuus cm 3 3 Sylinterin halkaisija x iskun pituus mm 42 x 38 Kaasutin rikastimella ja rikastinpumpulla varustettu käyntiasennoltaan rajoittamaton kalvokaasutin Sytytysjärjestelmä elektroninen, huoltovapaa Polttoainesäiliön tilavuus l 1,9 Sumutesäiliön tilavuus l 13,0 Nimellistilavuus l 12,0 Tilavuusvirta: ilmamäärä m 3 /h 60 nopeus m/s 64 Mitat (ilman puhallusputkea) mm 600 x 0 x 280 (K x L x S) Paino kg 10,8 Työasemakohtainen emissioarvo LP (ISO 7182) *) db (A) 88 Äänitehon piikkitaso LW (ISO 9270) *) mitattu / taattu db (A) 99,7 / 100 Painotettu kiihtyvyyden keskiarvo (ISO 70) ohjainkahva suurimmalla sallitulla käyntinopeudella m/s 2 < 1, *) = Annetut tiedot koskevat osia joutokäynnillä ja suurimmalla sallitulla käyntinopeudella. Huoltotaulukko 1) Ainoastaan kerran Työn aluksi Päivittäin Viikoittain käyttötunnin välein 0 käyttötunnin välein Tarvittaessa Kaasutin Joutokäynnin tarkastus X Ilmanpuhdistin Puhdista X Vaihda Sytytystulppa Elektrodivälin säätö X Vaihda Jäähdytysilman ilmanotto Puhdista X Sylinterin jäähdytysrivoitus Puhdista X Polttoainesäiliö Puhdista X Ruuvit, kiinnikkeet jne. (ei kuitenkaan säätöruuvit) Kiristä X 1) X Ohjainkahva Toiminnan tarkastus X Koko laite Silmämääräinen kuntotarkastus X Ulkoinen puhdistus X X X 8
