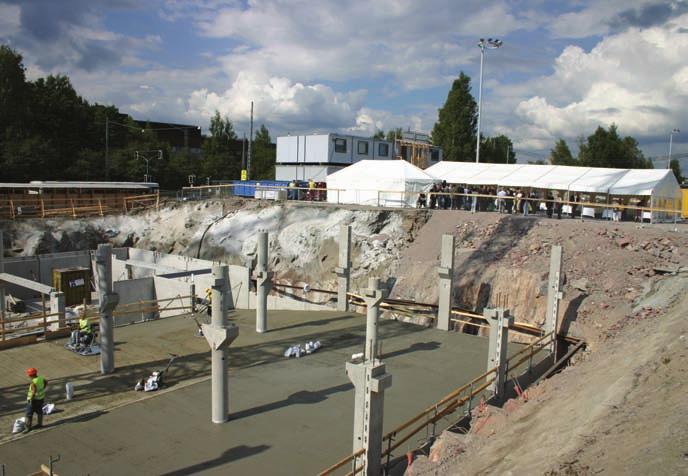

1 Rakennustyömaan aluesuunnittelu Building site planning Byggplatsplanering SUUNNITTELUOHJE C Talo 2000 HAN 3412 Helmikuu (16) Tämä ohje kuvaa rakennustyömaan aluesuunnittelun sisällön hankkeen eri vaiheissa. Aluesuunnittelu on osa työmaan tuotannonsuunnittelua ja se jatkuu koko rakennushankkeen ajan. RL/1/Helmikuu 2007/700 / Kyriiri 2007 Laadinta: Mittaviiva Oy, Auli Olenius Kustantaja: Rakennustieto Oy SISÄLTÖ Käsitteitä Aluesuunnittelun tarkoitus Aluesuunnitelman laadinta ja käyttö Hankkeen eri vaiheiden aluesuunnittelu Urakkatarjousvaihe Rakentamisen yleisssuunnittelu Maarakennus- ja perustusvaihe Runkotyövaihe Sisätyövaihe Tulitöiden suunnittelu Kirjallisuus KÄSITTEITÄ Aluesuunnittelu on tuotannonsuunnittelun tehtävä, jossa työmaatoiminnot ja niiden vaatimat järjestelyt suunnitellaan mahdollisimman sujuviksi rakentamisen eri vaiheissa. Aluesuunnitelma on kirjallinen esitys siitä, miten työmaatoiminnot sijoitetaan rakennuspaikalla. Aluesuunnitelmaa ylläpidetään hankkeen edetessä ja siitä tulostetaaan yksityiskohtaiset suunnitelmat rakentamisen eri vaiheita ja tehtäviä varten. Rakentamisen yleisuunnittelu on ennen rakentamista tapahtuvaa koko hankkeen kattavaa yleisaikataulu-, hankinta-aikataulu-, henkilöstö- ja kalustosuunnittelua. Yleisaluesuunnitelma on kirjallinen esitys tästä. Ratu C Rakennustyömaan aluesuunnittelu ALUESUUNNITTELUN TARKOITUS Rakennustyömaan aluesuunnittelu on koko hankkeen toteutuksen ajan jatkuva rakentamisvaiheittain etenevä toimintasarja. Työmaan aluesuunnittelu on osa rakennushankkeen toteutuksen tuotannonsuunnittelua.se koostuu yleis- ja rakentamisvaiheen suunnittelusta, aluesuunnitelman laadinnasta ja ylläpitämisestä sekä työmaa-alueen käytön ohjauksesta suunnittelun mukaisesti. Työmaan aluesuunnittelu alkaa toteutussuunnittelu- ja urakkalaskentavaiheessa, jolloin tehdään alustavat päätökset hankkeen toteutustavasta, esimerkiksi lohkottamisesta ja rakennuksen rungon rakennustavasta sekä toteutuksessa käytettävistä työmenetelmistä. Hankesuunnittelu- ja urakkatarjousvaiheessa työmaa-alueen käytön suunnittelussa kiinnitetään erityistä huomiota järjestelyihin, jotka palvelevat työmaata koko rakentamisen ajan ja joista syntyy hankkeeseen aika- ja suoritesidonnaisia kustannuksia. Rakentamispäätöksen jälkeen toteutuksen tuotannonsuunnitteluvaiheessa suunnitellaan työmaa-alueen käyttö pääpiirteittäin koko toteutuksen ajaksi ja laaditaan yleisaluesuunnitelma. Aluesuunnitelmaa täydennetään, muutetaan ja laajennetaan rakentamisvaiheittain rakentamisen edetessä työmaalla. Kuva 1. Rakennustyömaa-alueen käyttö suunnitellaan ennen rakentamisen aloittamista ja aluesuunnittelua jatketaan koko ajan rakennustöiden edistyessä.

2 2 Rakennustyömaan aluesuunnittelu Aluesuunnitelman laadinta ja käyttö Työmaan aluesuunnitelma on päätoteuttajan laatima perussuunnitelma työmaan toimintojen jäsentämisestä ja tehtävien järjestämisestä. Työmaan aluesuunnitelma on työmaan sisäisten ja ulkoisten logistiikkajärjestelyjen sekä työ- ja turvallisuusjärjestelyjen tiedonvälitysväline hankkeessa toimiville. Yleissuunnitteluvaiheessa laadittua työmaan aluesuunnitelmaa muotoillaan, täydennetään ja karsitaan sekä muutetaan sitä mukaa, kuin rakennustoimet työmaalla edistyvät, työmaa-alueen käyttö muuttuu. Aluesuunnitelman laadinta Rakennustyömaan aluesuunnitelma laaditaan kirjallisena tai vastaavana vähintään maarakennus-, perustus- ja runko- sekä sisätyövaiheisiin. Pienehköissä rakennuskohteissa rakentamisvaiheiden aluesuunnitelmat voidaan laatia ensimmäistä aluesuunnitelmaa päivittämällä. Laajoissa tai muuten vaativissa hankkeissa jokaiselle päätyövaiheelle laaditaan oma erillinen aluesuunnitelmansa. Aluesuunnitelman käyttö ja esille pano Aluesuunnitelmaa käytetään tiedonvälitysvälineenä hankkeen kaikille osapuolille. Aluesuunnitelmaa pidetään ajan tasalla. Aluesuunnitelma laitetaan esille keskeiselle paikalle työmaalla. Kuva 2. Hankesuunnittelu- ja tarjousvaiheen aluesuunnittelun lähtötietona toimii yleensä arkkitehdin laatima asemapiirros, jossa on kuvattu rakennushankkeen lopputilanne.

3 Rakennustyömaan aluesuunnittelu 3 Urakkatarjousvaihe Urakkatarjousta laskettaessa ja rakennushankkeen toteutusta valmisteltaessa valitaan hankkeen toteutuspolitiikka esim. päätetään oman työn, aliurakoinnin ja tuoteosakauppojen määrästä sekä laaditaan rakennushankkeen alustavat tuotantosuunnitelmat. Alustavat tuotantosuunnitelmat laatii yleensä rakennusyrityksen tuotantohenkilöstö, esimerkiksi tulevan rakennushankkeen työpäällikkö yhdessä työmaan vastaavan työnjohtajan, työmaainsinöörin ja laskentahenkilöiden kanssa. Työmaa-alueen käyttö ja rakennusaikaiset järjestelyt suunnitellaan koko rakentamisen ajaksi työmaa-alueen ja rakennustöiden laajuuden, valittujen tuotanto-, toteutus- ja työmenetelmien, henkilöstömäärän, työmaan kuljetus-, siirto- ja nostotarpeiden sekä kohdekohtaisten vaatimusten mukaisesti Tarjousvaiheessa selvitetään myös rakennusalueen laajuus ja riittävyys, lisäalueen tarve, esim. katualueen vuokraustarve sekä aluetta koskevat viranomaismääräykset ja -ohjeet. Työmaa-alueen käytön suunnittelussa kiinnitetään erityistä huomiota järjestelyihin, jotka palvelevat työmaata koko rakentamisen ajan ja joista syntyy rakennushankkeeseen aika- ja suoritesidonnaisia kustannuksia. Rakennushankkeen hankesuunnittelu- ja urakkatarjousvaiheessa selvitettäviä ja suunniteltavia työmaa-alueen järjestelyjä ja järjestelmiä ovat esimerkiksi: Työmaan liikennejärjestelyt - rakennusalueelle johtavat ja rakennusalueella olevat tiet ja liittymät - työmaata sivuavan liikenteen erottamistarve - työmaan tarvitsemat uudet liittymätiet ja portit - työmaa-alueella tarvittavat kuljetustiet ja jalankulkuväylät - työmaata sivuavien kevyen liikenteen väylien suojaamistarve Työmaan nostojärjestelyt - siirrettävien materiaalien määrä eri ajankohtina ja nostotarve - nosturin sijoittaminen ja nosturiradan rakentaminen sekä nosturiradan maapohjan kantavuus ja vahvistamisen tarve - autonosturien tarve, nostokyky ja -ulottuvuus, nostoalueiden sijainnit ja koot sekä maapohjan kantavuus ja vahvistustarve, - henkilö- ja tavarahissien määrät sekä suunnitellaan sijainnit Työmaatilojen määrä ja sijoituspaikka - työmaan työntekijöiden ja toimihenkilöiden määrät ja niiden perusteella tarvittavat työmaatilat - työmaatilojen paikka työmaa-alueen sisä- tai ulkopuolelta - maapohjan vahvistamis- ja salaojittamistarve Työnaikaiset LVVST-järjestelmät - olevat liittymät sekä lisärakentamisen ja uusien asennusten tarve - työmaa-alueen valaistuksen tarve ja järjestelyt Rakennustarvikkeiden varastointijärjestelyt - työmaalla käytettävä logistiikkajärjestelmä ja rakennustarvikkeiden työmaavarastoinnin tarve - varastoalueiden koot ja sijainnit työmaa-alueella, pohjien vahvistamistarve, alueiden aitaaminen - kevytsuojien ja varastohallien rakentaminen Työtilat ja -alueet - työtilojen ja -alueiden tarve, määrä, koot ja paikat työmaalla - työtilojen pohjien vahvistamistarve, aitaaminen Työmaan erottaminen ja suojaukset - työmaa-alueen riittävyys rakennustoimiin ja lisäalueen vuokraustarve - työmaa-alueen aitaamisen velvoite ja aidan rakentaminen - työmaa-aidan rakentaminen, portit ja kulunvalvontajärjestelmä Työmaan aluesuunnittelun tarkistuslista Työmaa-alue erottaminen aitaaminen kaivantojen tukeminen kasvillisuuden suojaus rakennusten suojaus lisäalueen vuokraus Liikennejärjestelyt yleiset tiet ja kadut liittymät työmaan kuljetustiet työmaan jalankulkuväylät kulkutiet ja suojakatokset Nostojärjestelyt nostomäärät nostolaitteet nostoalueet pohjan kantavuus ja vahvistus henkilö- ja tavarahissit Työmaatilat työmaahenkilöiden määrä työtilat sosiaalitilat sijoitus LVVST-asennukset liittymät linjavedot keskukset valaistus Varastorakennukset ja -alueet logistiikkajärjestelmä varastorakennukset varastoalueet Työtilat ja -alueet kevytsuojat työhallit aidat sijoitus pohja- ja pintarakenteet

4 4 Rakennustyömaan aluesuunnittelu Rakentamisen yleissuunnittelu Rakennushankkeen toteutuksen yleissuunnitteluvaiheessa (tuotannonsuunnitteluvaiheessa) suunnitellaan työmaa-alueen käyttö koko toteutuksen ajaksi ja laaditaan yleisaluesuunnitelma. Työmaa-alueen käyttö suunnitellaan valitujen tuotantotapojen ja -menetelmien, rakennettavan rakennuksen laajuuden sekä ympäristön ja rakennusalueen ominaisuuksien perusteella. Kuva 3. Rakennushankkeen tuotannonsuunnittelun yhteydessä suunnitellaan työmaa-alueen käyttö koko toteutuksen ajaksi. Aluesuunnitelman merkinnät Aita Suojattava puu Kaivuualue Työmaatila 2 krs Jalankulku- ja pyörätiekatos Ajotie ja -suunta Jalankulkutie työmaa-alueella Ensiapu Valaisinmasto Valaisin Sähköpääkeskus Sähkö alakeskus Työtila, verstas Varasto Varastoalue Torninosturi, nosturirata Portti Jäte

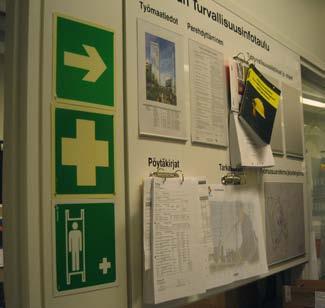

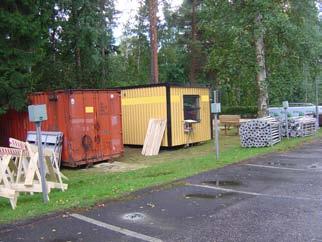

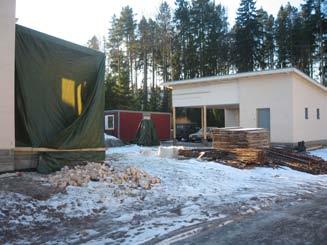

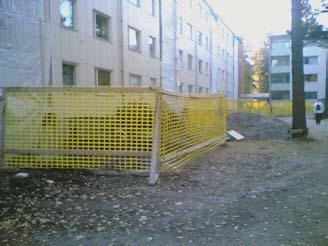

5 Rakennustyömaan aluesuunnittelu 5 Aluesuunnittelun lähtötiedot Suunnittelun lähtötietoina käytetään hankeasiakirjoja sekä tuotantosuunnitelmia, joita ovat esimerkiksi Rakennushankkeen turvallisuusasiakirja Hankkeen rakennussuunnitelmat, asemapiirros Alueen kaapeli- ja putkikartat Pohjatutkimustulokset Hankesuunnittelu- tai tarjousvaiheen alustava aluesuunnitelma Yleisaikataulu Logistiikkasuunnitelma LVIS-suunnitelmat, kanaalikaivannot Kuljetusvälineiden ja ajoneuvoyhdistelmien vaatimukset Paikalliset viranomaisvaatimukset Aluesuunnitelman laadinta Rakennustyömaan aluesuunnitelma laaditaan kirjallisena tai vastaavana vähintään maarakennus-, perustus- ja runko- sekä sisätyövaiheisiin. Pienehköissä rakennuskohteissa rakentamisvaiheittaiset aluesuunnitelmat voidaan laatia ensimmäistä aluesuunnitelmaa päivittämällä, täydentämällä ja muuttamalla vastaamaan sen hetkistä ja tulevaa tilannetta työmaa-alueella. Laajoissa tai muuten vaativissa hankkeissa jokaiselle päätyövaiheille laaditaan oma erillinen aluesuunnitelmansa, joita täydennetään olosuhteiden muuttuessa työmaalla rakennusvaiheen aikana. Aluesuunnitelman käyttö ja esille pano Aluesuunnitelmaa käytetään tiedonvälitysvälineenä hankkeen kaikille osapuolille ja työntekijöille, kuljetusten ja työmaaliikenteen järjestäjille. Aluesuunnitelmaa pidetään ajan tasalla päivittämällä siihen työmaa-alueella tapahtuneet ja tapahtuvat muutokset, uudet järjestelyt jne. Aluesuunnitelma laitetaan esille keskeiselle paikalle työmaalla esim.työmaan portille, työntekijöiden sosiaalitilan seinälle ja tarvittaviin tiloihin työmaatoimistossa. Työmaa-alueen käytön suunnittelu ja alueen järjestelmällinen hoito kuuluvat myös pientalotyömaalle. Aluesuunnitelma ja työmaan ilmoitukset laitetaan esille näkyvälle paikalle työmaatoimistossa. Aluesuunnittelun tehtävät Toteutuksen yleissuunnitteluvaiheessa selvitettäviä, suunniteltavia ja aluesuunnitelmaan merkittäviä työmaa-alueen järjestelyjä ja järjestelmiä ovat: Työmaa-alueen rajaus ja erotus - kaupunki- ja muilla taajaan asutuilla alueilla työmaa-alue rajataan ja erotetaan ympäristöstään metalli- tai muoviverkkoaidalla, umpinaisella puu- tai levyaidalla hankeasiakirjojen ja viranomaismääräysten mukaisesti - laajoissa kohteissa työmaa-alueen rajat merkitään selvästi esim. rajaamalla alue yhtenäisellä lippusiimalla tai vastaavasti ja merkitään työmaa-alue kilvillä - työmaalle rakennetaan työmaataulu näkyvään paikkaan esim. sisääntulon yhteyteen Työmaatilat - tehdään työvoiman käyttösuunnitelma. Määritetään työmaan työntekijöiden ja toimihenkilöiden määrät ja tarvittavat työmaatilat, toimisto-, sosiaali- ja varastotilat sekä ensiaputila sekä ensiaputarvikkeiden ja puhelimen sijainti - suunnitellaan työmaatilojen paikka työmaa-alueelta tai työmaa-alueen ulkopuolelta. Työntekijöiden ja huoltohenkilökunnan jalankulkutiet työmaatiloihin ja työmaatiloista työkohteisiin tulee olla mahdollisimman lyhyitä ja turvallisia. Kulkutiet eivät risteä yleisessä käytössä olevien teiden, työmaan sisäisten teiden ja nostoreittien kanssa. Työmaatilat sijoitetaan maapohjaltaan hyvin kantavaan ja kuivaan paikkaan. Pehmeällä maapohjalla työmaatilojen sijoituspaikka vahvistetaan esim.sepeli- tms. kerroksella ja salaojitetaan - työmaatilat pyritään sijoittamaan lähelle työnaikaisten vesi-, viemäri- sähköja tietoliikenneliittymien liitoskohtia Korjaustyömaan työmaa-alue on yleensä ahdas ja työmaatekniikan järjestelyt sijoitetaan kohteen toiminnan rinnalle. Korjauskohteessa käyttäjien turvallisuus varmistetaan erottamalla ja suojaamalla vaaraa aiheuttavat työalueet.

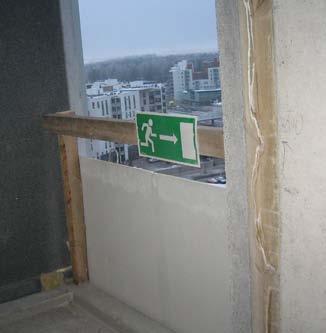

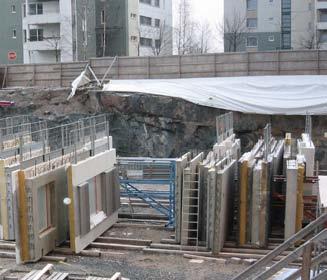

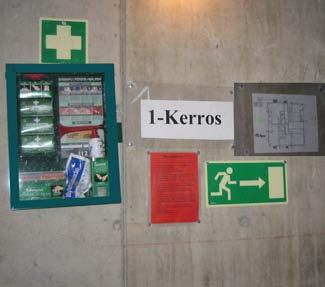

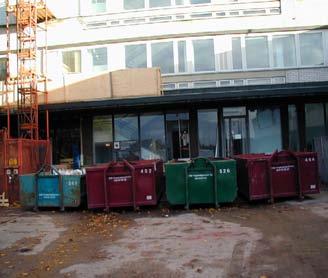

6 6 Rakennustyömaan aluesuunnittelu Elementtien varastointiin varataan työmaalta alue, johon ne on helppo purkaa ja nostaa asennettavaksi. Rakennusaikana työmaalle merkitään sisäiset poistumistiet helposti näkyvin merkein. Työmaalle järjestetään eri jätelajeille omat jätelavat. Liikenneväylät ja kulkutiet Työmaa-alueelle rakennetaan sisäiset jalankulku- ja ajoneuvotiet ja liittymätiet yleisiin teihin ja kadulle, jolloin - yleisten teiden sekä katujen liittymien rakentamisessa otetaan huomioon riittävä näkyvyys, korkeuserot, porttien ja valo-ohjauksen rakentaminen sekä kunnan liikennetoimista vastaavien henkilöiden ja poliisin vaatimukset sijoituspaikoista - työmaan liikenneväylät tehdään riittävän leveiksi ja kantaviksi - teiden rakentamisessa otetaan huomioon valittujen rakentamistapojen ja työmenetelmien vaatimukset esim. elementtien asennus suoraan kuljetusautosta - rekka- ja muuta raskasta liikennettä varten järjestetään työmaa-alueelle kääntöpaikat tai läpiajo- tai kiertoreitti - työmaateitä ei rakenneta tulevien kaapeli- ja kanaalikaivantojen päälle - työmaa-alueen kulkutiet suunnitellaan ja rakennetaan turvallisiin paikkoihin sekä merkitään näkyvästi esim. päällystämällä kulkutie muusta alueesta erottuvalla ja helposti kunnossapidettävällä materiaalilla esim. kumimatolla - työmaa-alueelle ja aluesuunnitelmaan merkitään ajoteiden kuorma- ja korkeusrajoitukset - työmaa-aitaan rakennetaan suljettavat ja lukittavat ajoportit - porttien sijainti merkitään näkyvästi opastavilla liikennemerkeillä tai kylteillä työmaa-alueella ja työmaa-alueen ulkopuolella - työmaan ajoportin välittömään läheisyyteen ja ajoneuvosta hyvin näkyvään paikkaan kiinnitetään työmaan ajoteiden opastetaulu ja liikennettä ohjaavat liikennemerkit - työmaa-alueen välittömässä läheisyydessä liikkuvien henkilöiden ja korjauskohteiden käyttäjien kulkutiet, jalkakäytävät, kulkukatokset ja -tunnelit suunnitellaan ja rakennetaan niin, että ne vastaavat sijainniltaan, turvallisuudeltaan, valaistukseltaan, säilyvyydeltään ja rikkoutumisherkkyydeltään yms. ympäristön piha-, katu- tai muuta vastaavaa liikennealuetta - työmaa-alueelle, työmaarakennuksiin ja rakennettavaan rakennukseen suunnitellaan onnettomuuksien ja tulipalojen varalle poistumis- ja pelastautumistiet, jotka merkitään työmaan aluesuunnitelmaan ja opastekilvillä näkyville paikoille työmaalla Työmaan jätehuoltojärjestelyt - työmaalle suunnitellaan jätehuoltojärjestelmä, jonka keräys- ja lajittelualueille ja -pisteille sekä jäteastioille varataan työmaa-alueelta sijoituspaikat - jätteiden kuljetusreitit suunnitellaan rakentamisvaiheittain niin, että jätteitä ei kuljeteta valmiiden osakohteiden, käytössä olevien tilojen yms. läpi keräilypisteisiin - jätteiden keräily- ja lajittelualueet merkitään opastetauluilla rakennusalueella ja kunkin rakennusvaiheen aluesuunnitelmaan Työmaan nosto- ja siirtojärjestelyt - torninosturille ja nosturiradalle suunnitellaan siirrettäviin kuormiin nähden keskeinen sijainti, nostokyky ja -ulottuvuus suunnitellulle alueelle - nosturirataa varten varmistetaan maapohjan kantavuus ja vahvistustarve - selvitetään autonosturin tarve, arvioidaan nosturin nostokyky ja -ulottuvuudet sekä nostoalueiden sijainnit ja tarvittavat koot, ja nostoalueiden maapohjan kantavuus sekä vahvistamistarve - henkilö- ja tavarahissien sijoittamista varten kartoitetaan hissien tarve, sijoituspaikat työmaalle, maapohjan kantavuus / vahvistustarve, hissien tuenta ja työmaan kulkutiet Laajalla työmaalla esiaputarvikkeita sijoitetaan työmaatoimiston lisäksi myös työmaa-alueelle.

7 Rakennustyömaan aluesuunnittelu 7 Purku-, lastaus- ja varastointialueet - rakennustarvikkeiden vastaanottoa, kuormien purkua ja lastausta varten työmaalle suunnitellaan riittävä määrä keskeisesti sijoittuvat purku- ja lastauspaikat, joista tavarat voidaan jakaa työmaan sisäisin siirroin työkohteisiin - purku- ja lastauspaikoille varataan nosto- ja siirtokoneille ja -laitteille riittävästi liikkumistilaa - purku- ja lastauspaikat sijoitetaan työmaavarastojen ja varastoalueiden läheisyyteen - työmaan sisäinen kuljetustieverkko suunnitellaan ja sijoitetaan keskeisesti tavaroiden ja materiaalien vastaanottopaikat, nostolaitteiden sijainnit, nousutiet huomioon ottaen - rakennustarvikkeiden työmaasäilytystä ja -varastointia varten kartoitetaan varastoinnin tarve ja suunnitellaan varastoalueiden koot sekä paikat työmaalla - arvioidaan varastoalueiden pohjien vahvistamistarve, alueiden aitaaminen, kevytsuojien ja varastohallien rakentaminen - kaivumaiden, louheen jne. rakennustyössä syntyvien maa-ainesten sijoittamiseen ja varastoimiseen varataan työmaalla läjitysalueet - palaville nesteille ja kaasuille varataan eristetyt säilytys- ja varastopaikat - räjähdysaineille varataan eristetyt ja lukitut säilytys- ja varastopaikat Työmaan suojaukset ja tilavaraukset - kaikki työmaa-alueella olevat sortumismahdolliset kaivannot tuetaan - kaivantojen ja jyrkänteiden reunat suojataan aidan tai muun vastaavan kiinteän suojarakenteen avulla - työmaa-alueella oleva säilytettäväksi suunniteltu maapohja, kasvillisuus esim. suojattavat puut, ojat kalliot, jyrkänteet sekä rakennukset erotetaan tai suojataan aitaamalla tai muita suojarakenteilla - työmaa-alueella olevat erikoisrakenteet esim. ilmassa olevat sähkö- ja voimalinjat, maan alla olevat kaapelit ja putkistot yms. merkitään, erotetaan ja suojataan aitaamalla, suojarakenteilla tms. - työmaa-alueelle kaivettavien LVVST-kanaalien tilavaraukset merkitään työmaa-alueelle ja alueen käyttö suunnitellaan kaivuaikataulu huomioiden Työmaan työnaikaiset VVST-järjestelmät sekä sammutusjärjestelmä - selvitetään olemassa olevat liittymät ja niiden riittävyys työmaan tarpeisiin - suunnitellaan uusien linja- ja putkiasennusten, kaapelointien ja sähkökeskusten sijoituspaikat työmaalle - suunnitellaan työmaa-alueen valaistuksen järjestelyt - suunnitellaan palonsammutusjärjestelmä, sammutuskaluston sijoittaminen,vesipostit, paloletkut, jauhesammuttimet jne. Työtilat ja -alueet - kartoitetaan esim. raudoitus-, kirvesmies- ja lvis-töiden työskentelytilojen ja -alueiden ja lähivarastotilojen tarve työmaalla - suunnitellaan työtilojen koot ja paikat, pohjien vahvistamistarve, alueiden aitaaminen, kevytsuojien ja työhallien rakentaminen - suunnitellaan työtilojen kulkutiet ja varustelut. Työmaan aluesuunnittelun tarkistuslista Työmaa-alueen rajaus ja erotus rajat ja aidat vuokra-alueet työmaataulu ja työmaan ilmoitustaulu Työmaatilat työmaatoimisto ruokailu-, puku-, pesu- ja kuivaustilat lepotila ja ensiapuvarusteet työväline- ja pienkonevarastot Liikenneväylät ja kulkutiet ajotiet työmaa-alueella ajoneuvojen kuorma- ja korkeusrajoitukset ajoteiden liittymät yleisiin teihin, portit valo-ohjaus ja muut liikenneopasteet ajoneuvojen kääntöpaikat jalankulkutiet ja kevyen liikenteen väylät ja katokset sillat, kaiteet ja katokset poistumis- ja pelastustiet Jätehuoltojärjestelyt jätelavat, kontit, siilot ja roska-astiat jätekuilut ja -kuljettimet jätteiden kuljetusreitit Nosto- ja siirtojärjestelyt nostoulottumat torninosturit ja nosturiradat autonosturit tavara- ja henkilöhissit kuljettimet Purku-, lastaus- ja varastointialueet purku- ja lastausalueet varastoalueet ja -rakennukset läjitysalueet palavien nesteiden ja kaasujen säilytys räjähdysaineiden säilytys ja varastointi Suojaukset ja tilavaraukset kaivantojen tuenta ja suojaus maapohjan ja kasvillisuuden suojaus rakennusten suojaus erikoisrakenteiden, kaapelien, ilmajohtojen yms. merkintä ja suojaus LVVST-kanaalikaivantojen tilavaraukset Työaikaiset vesi-, viemäri- yms. järjestelmät VVST-liittymät uudet linja- ja putkiasennukset työmaa-alueen valaistus tulipalon sammutusjärjestelmä Työtilat ja -alueet ammattiryhmien työtilat ja -alueet työhallit ja kevytsuojat lähivarastot työtilojen varustelu, vesi, sähkö jne.

8 8 Rakennustyömaan aluesuunnittelu Maarakennus- ja perustusvaihe Kuva 5. Työmaan yleisen aluesuunnitelman perusteella suunnitellaan työmaa-alueen käyttö rakennusvaiheittain. Maarakennus- ja perustusvaiheen aluesuunnitelman merkinnät Aita Teräsponttiseinä Jalankulku- ja pyörätiekatos Ajotie ja -suunta Ajoluiska Portti Ensiapu Maarakennus- ja perustusvaiheen aluesuunnitelma tehdään pelkistämällä yleisaluesuunnitelma vastaamaan maarakennus- ja perustamisrakentamisvaiheen tilannetta työmaalla. Maa- ja perustustöiden edetessä aluesuunnittelua tehdään koko ajan ja aluesuunnitelmaa muutetaan sitä mukaa kuin rakennustoimet työmaalla edistyvät ja työmaa-alueen käyttö muuttuu. Muutokset, muutospäivämäärä ja -kohdat merkitään aluesuunnitelmaan ja osoitetaan käyttäjille helposti havaittavalla tavalla esimerkiksi käyttämällä liimattavia huomionuolitarroja, eri värejä tai muuta selkeästi erottuvaa merkintätapaa. Aluesuunnitelman ja työmaatilanteen tulee vastata koko rakennusvaiheen ajan toisiaan, jolloin siirtyminen maarakennus- ja perustamisvaiheesta runkotyövaiheeseen tapahtuu joustavasti ilman työmaa-alueen uudelleenjärjestelyjä. Viereisellä sivulla on maarakennus- ja perustusvaiheen tehtävien muistilista. Valaisinmasto Valaisin Sähköpääkeskus Sähkö alakeskus Jäte Kaivuualue Työtila, verstas Varasto Varastoalue Kaasupullot Portaat

9 Rakennustyömaan aluesuunnittelu 9 Maarakennus- ja perustusvaiheen aluesuunnittelun tarkistuslista Kohde, osakohde Osoite Laatija Tehtävä Työmaa-alueen rajaus ja erotus työmaa-alueen rajat aidat ja portit, lukitus vuokratut ja kunnossa pidettävät alueet työmaataulu ja työmaan ilmoitustaulu Hankekohtainen järjestely Liikenneväylät ja kulkutiet sekä jätehuoltojärjestelyt ajotiet ja -portit sekä kääntöpaikat kulkutiet työmaa-alueella liikenneopasteet ja valo-ohjausjärjestelmä jalankulkutiet ja -katokset poistumis- ja pelastustiet jätteiden keräilyalueet ja kuljetustiet jätelavat, -kontit, -siilot ja astiat Purku-, lastaus- ja varastoalueet purku- ja lastausalueet varastoalueet ja -rakennukset kaivumaiden läjitysalueet erotettavat säilytystilat kaasut palavat nesteet räjähdysaineet rakennuskoneiden säilytysalueet ja -tilat Työmaan suojaukset kaivantojen tuenta ja suojaus jyrkänteiden ja louhosten sijainti ja suojaus rakennusten ja kasvillisuuden suojaus kaapelien, ilmajohtojen yms. suojaus Työmaan nosto- ja siirtojärjestelyt torninosturien sijoituspaikat ja ulottumat autonosturien nostopaikat ja -ulottumat maa-aines- ja louhekuljettimien paikat Rakennukset ja työtilat maa- ja perustusrakenteet ja rakennusalue ruokailu-, puku-, pesu- ja kuivaustilat työmaatoimistot lepotilat ja ensiapuvarusteet työväline- ja pienkonevarastot ammattiryhmien työskentelytilat ja -alueet työhallit ja kevytsuojat sekä lähivarastot tulityöalueet VVST-järjestelmät sekä sammutusjärjestelmä vesi-, viemäri-, sähkö- ja teleliittymät uudet linja- ja putkiasennukset työmaa- ja työalueen valaistus tulipalon sammutusjärjestelmä

10 10 Rakennustyömaan aluesuunnittelu Runkotyövaihe Runkotyövaiheen aluesuunnitelma laaditaan yleisaluesuunnitelman ja maarakennus- ja perustusvaiheen aluesuunnitelmien perusteella. Aluesuunnitelmaa täydennetään ja pidetään ajan tasalla koko runkotyövaiheen ajan niin, että aluesuunnitelman kirjallinen versio ja työmaatilanne vastaavat toisiaan ja runkotyövaiheesta siirrytään joustavasti sisätyövaiheeseen. Viereisellä sivulla on runkotyövaiheen tehtävien muistilista. Kuva 6. Työmaan yleinen ja edellisen työvaiheen aluesuunnitelma toimivat lähtötietoina, kun suunnitellaan työmaa-alueen käyttöä seuraavaa rakennusvaihetta varten. Runkovaiheen aluesuunnitelman merkinnät Aita Työmaatila 2 krs Jalankulku- ja pyörätiekatos Ajotie ja -suunta Jalankulkutie työmaa-alueella Portti Ensiapu Valaisinmasto Valaisin Sähköpääkeskus Sähkö alakeskus Jäte Työtila, verstas Varasto Varastoalue Torninosturi, nosturirata Sisäänkäynti Rakennushissi

11 Rakennustyömaan aluesuunnittelu 11 Runkotyövaiheen aluesuunnittelun tarkistuslista Kohde, osakohde Osoite Laatija Tehtävä Työmaa-alueen rajaus ja erotus Kohdekohtainen järjestely työmaa-alueen rajat aidat ja portit vuokratut ja kunnossa pidettävät alueet työmaataulu ja työmaan ilmoitustaulu Liikenneväylät ja kulkutiet sekä jätehuoltojärjestelyt ajotiet ja -portit sekä kääntöpaikat kulkutiet työmaa-alueella liikenneopasteet ja valo-ohjausjärjestelmä jalankulkutiet ja -katokset poistumis- ja pelastustiet jätteiden keräilyalueet ja kuljetustiet jätelavat, -kontit, -siilot ja astiat Purku-, lastaus- ja varastoalueet purku- ja lastausalueet varastoalueet ja -rakennukset erotettavat säilytystilat kaasut palavat nesteet räjähdysaineet rakennuskoneiden säilytysalueet ja -tilat Työmaan suojaukset kaivantojen tuenta ja suojaus jyrkänteiden ja louhosten sijainti ja suojaus rakennusten ja kasvillisuuden suojaus kaapelien, ilmajohtojen yms. suojaus Työmaan nosto- ja siirtojärjestelyt torninosturien sijoituspaikat ja ulottumat autonosturien nostopaikat ja -ulottumat rakennushissien sijoituspaikat telineiden sijoitusaikat Rakennukset ja työtilat rakennusalue ruokailu-, puku-, pesu- ja kuivaustilat työmaatoimistot lepotilat ja ensiapuvarusteet työväline- ja pienkonevarastot ammattiryhmien työskentelytilat ja -alueet työhallit ja kevytsuojat sekä lähivarastot tulityöalueet VVST-järjestelmät sekä sammutusjärjestelmä vesi-, viemäri-, sähkö- ja teleliittymät sähkökeskukset työmaa- ja rakennusalueen valaistus tulipalon sammutusjärjestelmä

12 12 Rakennustyömaan aluesuunnittelu Sisätyövaihe Sisätyövaiheen aluesuunnitelma laaditaan yleisaluesuunnitelman ja sitä täydentäneiden aluesuunnitelmien perusteeella. Sisätyövaiheen aluesuunnitelmaa täydennetään ja pidetään ajan tasalla koko sisätyövaiheen ajan niin, että aluesuunnitelma ja tilanne työmaalla vastaavat toisiaan. Viereisellä sivulla on sisätyövaiheen tehtävien muistilista. Kuva 7. Sisätyövaiheen aluesuunnittelussa korostuvat logistiikkajärjestelyt ja rakennusalueen valmistelu viimeistelytöitä varten. Sisätyövaiheen aluesuunnitelman merkinnät Aita Jalankulku- ja pyörätiekatos Ajotie ja -suunta Ajoportti Ensiapu Nosto- ja kääntöpaikka Valaisinmasto Valaisin Sähköpääkeskus Sähkö alakeskus Työtila, verstas Varasto Toimitustie Sisäänkäynti Jalankulkutie työmaa-alueella Jäte Rakennushissi

13 Rakennustyömaan aluesuunnittelu 13 Sisätyövaiheen aluesuunnittelun tarkistuslista Kohde, osakohde Osoite Laatija Tehtävä Työmaa-alueen rajaus ja erotus työmaa-alueen rajat aidat ja portit vuokra- ja kunnossa pidettävät alueet työmaataulu ja työmaan ilmoitustaulu Kohdekohtainen järjestely Liikenneväylät ja kulkutiet sekä jätehuoltojärjestelyt ajotiet ja -portit sekä kääntöpaikat kulkutiet työmaa-alueella liikenneopasteet ja valo-ohjausjärjestelmä jalankulkutiet ja -katokset poistumis- ja pelastustiet työmaa-alueella poistumis- ja pelastustiet rakennuksessa jätteiden keräilyalueet jätelavat, -kontit, -siilot ja astiat Purku-, lastaus- ja varastoalueet purku- ja lastausalueet varastoalueet ja -rakennukset erotettavat säilytystilat kaasut palavat nesteet rakennuskoneiden säilytysalueet ja -tilat Työmaan suojaukset rakennusten ja kasvillisuuden suojaus kaapelien, ilmajohtojen yms. suojaus Työmaan nosto- ja siirtojärjestelyt autonosturien nostopaikat ja -ulottumat rakennushissien sijoituspaikat nostolaitteiden sijoituspaikat Rakennukset sekä työtilat ja -alueet ruokailu-, puku-, pesu- ja kuivaustilat työmaatoimistot lepotilat ja ensiapuvarusteet työväline- ja pienkonevarastot ammattiryhmien työskentelytilat ja -alueet työhallit ja kevytsuojat sekä lähivarastot tulityöalueet VVST-järjestelmät sekä sammutusjärjestelmä vesi-, viemäri-, sähkö- ja teleliittymät työmaa-alueen ja rakennuksen valaistus tulipalon sammutusjärjestelmä

14 14 Rakennustyömaan aluesuunnittelu Tulitöiden suunnittelu Yleissuunnittelu Kaikista työmaa-alueella tehtävistä tulitöistä laaditaan luettelo, jossa on arvio töiden toteutusajasta ja suunnitelma töiden toteutustavoista ja -järjestelyistä. Luettelo liitetään työmaan suojelusuunnitelmaan. Tulityöpaikkajärjestelyt Työmaalle järjestetään vakituisen tulityöpaikan vaatimukset täyttävä paikka (paikkoja) rakennusvaiheittain niin, että kaikki työkohteesta irrotettavissa olevat tulityöt voidaan tehdä niissä, irrotettavia töitä ovat esim. runkorakenteiden betoniterästen ja teräsosien työstö, LVI-asennusten työstöt, sisäkattoasennusten metalliosien työstö jne. Tulityöpaikka (paikat) merkitään aluesuunnitelman. Työkohteessa tulityötä vaativalle työsuoritukselle järjestetään työkohteeseen vakituista tulityöpaikkaa vastaavat olosuhteet. Tulityön tekopaikka ja alkusammutusvälineiden sijainti ja suojaetäisyydet merkitään aluesuunnitelmaan työn edistymisen mukaan, kuva 8. Runkotyövaihe, muuttuvat tulityöalueet. Töille, joissa lämmitetään bitumia tai bitumikermiä kaasuliekillä, suunnitellaan 10 m:n suoja-alueet, joihin järjestetään vakituisen tulityöpaikan olosuhteet. Vakituisen tulityöpaikan ja alkusammutusvälineiden sijainti, työkohde ja suoja-alue merkitään kulloinkin käynnissä olevan rakentamisvaiheen aluesuunnitelmaan. Säilytys- ja varastoalueet Palaville nesteille suunnitellaan ja järjestetään tulitöiden tekoalueista riittävän kaukana oleva säilytyspaikkat. Säilytyspaikat merkitään aluesuunnitelmaan. Kaasupulloille suunnitellaan ja järjestetään tulitöiden tekoalueista riittävän kaukana oleva varastopaikka. Kaasupullojen varasto on hyvin tuulettuva ja sinne on ulkoa erillinen sisäänkäynti tai pullot säilytetään ulkona, aurinkosuojalla varustetussa telineessä. Varastoon kiinnitetään kaasupulloista varoittava ja avotulen teon ja tupakoinnin kieltävä varoituskilpi. Täydet ja tyhjät sekä eri kaasuja sisältävät pullot pidetään erillään. Kaasupullojen varastopaikat merkitään aluesuunnitelmaan. Syttyville rakennusmateriaaleille suunnitellaan ja järjestetään paloturvalliset varastointialueet työmaa-alueelta. Paikat merkitään aluesuunnitelmaan. Sammutusvälineet Työmaa-alueelta ja liittyviltä alueilta paikallistetaan vesipostien ja -pisteiden sijainnit. Paikat merkitään aluesuunnitelmaan. Työmaa-alueelle suunnitellaan ja järjestetään sammutusletkut ja riittävä määrä sammuttimia. Paikat merkitään aluesuunnitelmaan. Poistumistiet Suunnitellaan poistumis- ja pelastautumistiet työmaa-alueelta ja rakennettavasta (korjattavasta) rakennuksesta. Poistumis- ja pelastautumistiet merkitään aluesuunnitelmaan.

15 Rakennustyömaan aluesuunnittelu 15 Metalli-ikkunoiden asennus, 1.krs, vk 28 Poistumistie 1, 1. krs kulkuovi ulos IV-konehuoneen runkoasennus, kattotaso, vk Poistumistie 2, Talo A portaat viereiselle kattotasolle Poistumistie 2, 1. krs varaovi ulos Poistumistie 1, porrashuone Kuva 8. Runkotyövaihe, muuttuvat tulityöalueet. Tulityöalueen merkinnät Tulityön suoja-alue - ei syttyviä materiaaleja Alkusammutuskalusto - sammutin, raivausvälineet jne. Poistumistie tulityöalueelta Viranomaismääräyksiä työmaan tulityöjärjestelyistä VALTIONEUVOSTON ASETUS RAKENNUSTYÖN TURVALLISUUDESTA ANNETUN VALTIONEUVOSTON PÄÄTÖKSEN MUUTTAMISESTA. Suomen säädöskokoelma 426/ Palo- ja räjähdysvaara Rakennustyömaa ja rakennustyö tulee järjestää siten, että tulipalon vaara on mahdollisimman vähäinen. Työjätteet ja muut työn kannalta tarpeettomat rakennustarvikkeet ja aineet, jotka voivat syttyä, on poistettava. Rakennustyömaalla on oltava asianmukaiset palonsammutus- ja palohälytysvälineet sekä turvallisuuskilvet. Tarvittaessa rakennustyömaalla on oltava palonhavaitsemislaitteet. Alkusammutuskaluston on oltava helposti käyttöön otettavissa. Vastuuhenkilön on huolehdittava, että työmaalla on riittävä määrä alkusammutukseen perehdytettyjä henkilöitä. Palonsammutus- ja palohälytysvälineiden sekä palonhavaitsemislaitteiden tarvetta ja riittävyyttä arvioitaessa on selvitettävä vaarat ja arvioitava niiden merkitys. Käsiteltäessä ja säilytettäessä sellaisia aineita, joista muodostuu räjähdyksenomais- esti syttyvää kaasua tai pölyä, on erityisesti huolehdittava riittävistä suojatoimenpiteistä, kuten tuuletuksesta ja tulen käsittelyn kieltämisestä, tai muulla tavalla jatkuvasti pidettävä huolta siitä, että palon ja räjähdyksen vaara on mahdollisimman vähäinen. Työntekijöiden varoittaminen tulipalon johdosta tulee järjestää siten, että hälytys havaitaan tehokkaasti vaara-alueilla ja että samalla voidaan todeta, keitä hälytys koskee. Työntekijöille on annettava tarpeelliset suojelu-ohjeet tulenkäsittelystä, palonvaaraa aiheuttavasta työskentelystä, palo- tai räjähdysvaarallisten aineiden käsittelemisestä ja säilyttämisestä, hätäilmoituksesta, palo- ja pelastustoimen hälyttämisestä, palo-ovien sulkemisesta ja nopeasta poistumisesta tarvittaessa ja muista tulipalon varalta tai sen sattuessa vallitsevien olosuhteiden mukaan varteen otettavista toimenpiteistä. 18 Poistumis- ja pelastautumistiet Vaaratilanteissa työntekijöiden on voitava poistua nopeasti ja mahdollisimman turvallisesti kaikista työpisteistä. Poistumis- ja pelastautumisreitit on pidettävä esteettöminä ja niiden on johdettava turvalliselle alueelle mahdollisimman suoraan. Uloskäytävien ja kulkureittien ovien tulee olla hätätilanteessa helposti avattavia. Hätätilanteissa käytettävät uloskäytävät ja kulkureitit on tarvittaessa osoitettava asianmukaisin merkinnöin.

16 16 Rakennustyömaan aluesuunnittelu Kirjallisuus Ratu S-1210 Työnaikaiset rakennukset ja asennukset. Työmaatekniikka. Työmaarakennukset, työmaatiet ja varastoalueet, aitaukset ja opaskilvet, vesijohdot ja viemärit, työnaikaiset sähkötyöt. Ratu S-1211 Nostot ja siirrot. Työmaatekniikka. Torninosturityö, rakennushissityö, mastolavatyö, henkilönostotyö, telinetyö. Ratu S-1214 Työmaan aputyöt ja huolto. Työmaatekniikka. Rakennusten suojaus, työmaatilojen huolto, työmaakuljetukset, työnaikainen siivous, loppusiivous. Kone-Ratu Työmaatilat. Suunnitteluohje Kone-Ratu Työmaan sähköistys Kone-Ratu Nosto- ja siirtokalusto, suunnitteluohje Ratu käsikirja. Rakennuskoneiden käyttöturvallisuus.
