1 SISÄILMASELVITYKSIÄ, MIKKOLAN KOULU, NUORISOTILA

2 LAUSUNTO Nro: Sivu 1 / 16 SISÄILMASELVITYKSIÄ, MIKKOLAN KOULU, LYYRA, NUORISOTILA 1. Yleistiedot tutkimuksesta Tiivistelmä Päähavainnot kohteessa Merkkiainetutkimukset Tutkimusmenetelmä Havainnot merkkiaineesta Johtopäätökset merkkiainehavainnoista Paine-eromittaukset Mittaustulokset paine-eroista ulkoilman ja sisäilman välillä Johtopäätökset ulkoseinien paine-eromittauksista Hiilidioksidipitoisuuden mittaukset Yleistä hiilidioksidimittauksista Ohje- ja tavoitearvot sisäilman hiilidioksidipitoisuuksille Sisäilman hiilidioksidipitoisuuden tutkimusmenetelmä Hiilidioksidipitoisuuden mittaustulokset Johtopäätökset hiilidioksidimittauksista TVOC mittaukset (haihtuvat orgaaniset yhdisteet) Yleistä voc-yhdisteistä Terveysvaikutukset Ohje- ja tavoitearvot Näytteenottomenetelmä Mittaustulokset Johtopäätökset ja yksittäisten yhdisteiden tarkastelu VOC -mittauksista Teolliset mineraalivillakuidut Näytteenotto mineraalivillakuidut Tulosten tulkinta mineraalivillakuidut Tulokset mineraalivillakuitunäytteistä Johtopäätokset mineraalikuitunäytteistä Rakenteiden suhteellisen kosteuden mittaukset Yleistä rakenteen suhteellisen kosteuden mittauksista Sanallinen yhteenveto rakenteen suhteellisen kosteuden mittauksista Mikrobien materiaalinäytteet Tulosten tulkinta, mikrobien materiaalinäytteet Näytteenottomenetelmä Tulokset mikrobien materiaalinäytteistä Mikrobien pintanäytteet Tulosten tulkinta, mikrobien pintasivelynäytteet Tulokset mikrobien pintanäytteistä Tutkimuksen johtopäätökset Suositukset jatkotoimenpiteiksi Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

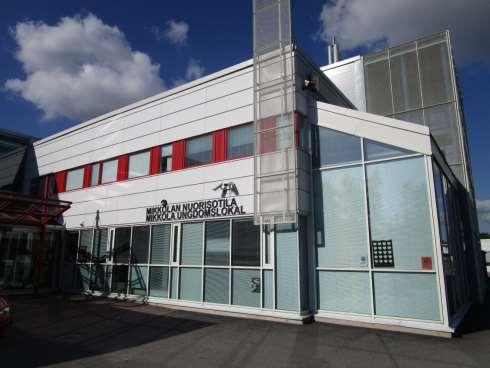

3 LAUSUNTO Nro: Sivu 2 / 16 Vantaan kaupunki Tilakeskus Jouni Räsänen Kielotie Vantaa SISÄILMASELVITYKSIÄ, MIKKOLAN KOULU, LYYRA, NUORISOTILA 1. Yleistiedot tutkimuksesta Tutkimukset tilasi Jouni Räsänen / Vantaan kaupunki. Tutkimuksen kohteena oli Mikkolan koulun Lyyrarakennuksessa sijaitseva nuorisotila osoitteessa Lyyranpolku 2, Vantaa. Tutkimusten aikana viereinen tila oli vielä koulun ATK-luokkana, josta tehdään jatkossa osa nuorisotilaa. Myös ATK-tilan sisäilman laatua selvitettiin Tilan sisäilmasta otettiin neljä (4) voc-ilmanäytettä Laskeumapinnoilta otettiin kuusi (6) mineraalivillakuitunäytettä noin kahden viikon laskeumapölystä geeliteipeillä Sisäilman hiilidioksidipitoisuutta mitattiin kolmesta (3) mittapisteestä loggaavilla mittalaitteilla noin kahden viikon ajalta (yksi laitteista oli irrotettu pistorasiasta kesken loggauksen) Ulkoilman ja sisäilman välistä paine-eroa mitattiin kahdesta mittapisteestä noin kahden viikon ajalta Pintakosteusmittauksissa havaittiin lattiassa kohonneita kosteuden arvoja pintakosteuden tunnistimella. Tämän vuoksi lattiaan tehtiin rakennekosteusmittauksia viiteen eri kohtaan ja kahteen eri syvyyteen Mikrobien materiaalinäytteitä otettiin yhteensä seitsemän (7) kappaletta Punttisalin kumimaton alta otettiin pintasivelynäyte (mesofiiliset sienet / bakteerit) Osittain nuorisotilan alapuolella olevaan putkikanaaliin laskettiin merkkiainetta ja nuorisotilassa tutkittiin kaasuanalysaattorilla merkkiaineen kulkeutumista tilaan Tutkimukset aloitettiin kohteen esikatselmuksella (VN) ja tutkimukset suoritettiin Tutkimuksen suorittivat Vesa Nordström, Tuomo Niskanen ja Mikko Niskanen Sisäilmainsinöörit Oy:stä Työssä sovelletaan Konsulttialan yleisiä sopimusehtoja KSE 2013 Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

4 LAUSUNTO Nro: Sivu 3 / Tiivistelmä Sisäilman voc-näytteissä ei esiintynyt poikkeavan korkeita pitoisuuksia. Myöskään yksittäisissä yhdisteissä ei esiintynyt poikkeavaa. Herkästi oireilua aiheuttavaa 2-Etyyli-1-heksanolia esiintyi pieninä pitoisuuksina. Sen lähteenä usein pidetään lattiatasoitteita/liimoja/pinnoitteita. Mutta esim. tietokoneista ja kopiokoneista yms. haihtuu myös kyseistä yhdistettä. ATK-tilassa olikin isoimmat pitoisuudet 2-Etyyli-1-heksanolia nyt otetuista näytteistä. Kahden viikon laskeumapölynäytteissä ei todettu lainkaan teollisia mineraalivillakuituja. Näin ollen teolliset mineraalivillakuidut eivät ole tällä hetkellä tiloissa sisäilman laatua heikentävä tekijä. Lattiarakenteissa todettiin kohonneita kosteuden arvoja pintakosteuden tunnistimella. Lattiaan tehtiin myös porareikämittaukset (suhteellinen kosteus), joiden perusteella lattiassa on kohonneita kosteuden arvoja. Kosteuden aiheuttaja vaatii lisäselvityksiä (kapillaarisesti nousevaa, aikoinaan ivkonehuoneesta aiheutunut vesivahinko, rakennusaikaista tms.) Merkkiainetutkimuksissa todettiin parista kohtaa ilmavuotoja alapuolisesta putkikanaalista nuorisotilaan (lähinnä epätiiviiden läpimenojen kautta). Sisäilman ja ulkoilman välisten paine-eromittausten perusteella tilat ovat pääsääntöisesti hieman alipaineisia ulkoilmaan nähden. Tämä on kosteusteknisesti hyvä asia. Merkittävän suurta alipainetta ei ollut pitkiä aikoja. Hiilidioksidipitoisuudet olivat koko mittausjakson ajan hyvää tasoa. Näin ollen ilmanvaihtokerroin on riittävä nykyisellä käyttäjäkuormalla. Hiilidioksidipitoisuuteen vaikuttaa ensisijaisesti tilojen käyttäjämäärä ja ilmanvaihtuvuus. Raportin laatijalla ei ole tiedossa mittausjakson aikaisia käyttäjämääriä. Mikrobinäytteissä (pintanäyte ja materiaalinäytteet), ei esiintynyt merkittävän runsasta kasvustoa. Poikkeavaksi tulkittavia lajeja ei esiintynyt materiaalinäytteissä lainkaan. Pintanäytteessä esiintyi kahta poikkeavaksi tulkittavaa lajia yksittäisen pesäkkeen verran, joka tulkitaan normaaliksi. Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

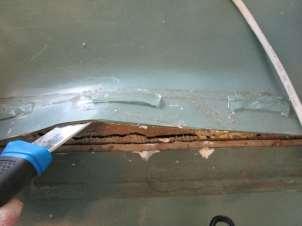

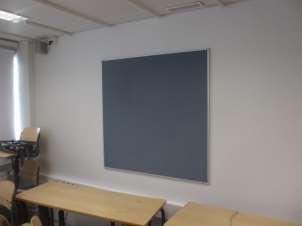

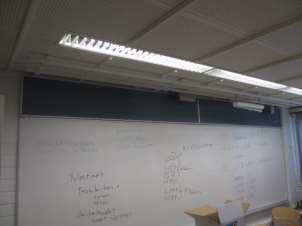

5 LAUSUNTO Nro: Sivu 4 / Päähavainnot kohteessa Tiloissa on linoleumista valmistettuja ilmoitustauluja. Näissä on voimakasta linon hajua. Tauluista haihtuu linoleumtuotteille tyypillisesti paljon voc-yhdisteitä Punttisalissa on aistittavissa kumimatosta johtuvaa hajua. Saman tyyppistä hajua saattaa tulla myös kuntoiluvälineistä Yhdellä käyntikerralla (käyntejä ainakin viisi), aistittiin viemärin hajua nuorisotilaan mentäessä. Haju poistui pian (käytiin muissakin tiloissa välillä ja tultaessa sitä ei enää aistittu) ja hajun lähdettä ei onnistuttu paikantamaan Lattiassa on peltilistojen alla matoissa saumakohdan alla isoja halkeamia Tiloissa on linoleumvalmisteisia ilmoitustauluja. Myös esim. toimistohuoneessa Lattiassa halkeamia mattojen saumakohdissa Epätiiviit patteriputkien läpiviennit Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

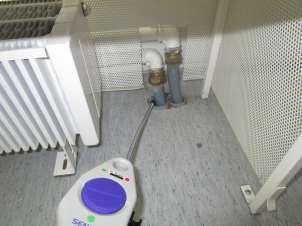

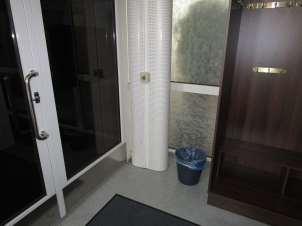

6 LAUSUNTO Nro: Sivu 5 / Merkkiainetutkimukset 4.1. Tutkimusmenetelmä Tutkimuksen tarkoituksena oli selvittää onko osittain nuorisotilan alla sijaitsevasta putkikanaalista ilmavuotoja nuorisotilaan. Merkkiaine laskettiin kanaaliin kauttaaltaan nuorisotilan alla olevalle osalle. Kanaaliin johtava luukku oli kiinni. Ilmanvaihto oli normaalisti päällä. Merkkiaineen kulkeutumista kanaalista nuorisotilan tiloihin paikannettiin kaasuanalysaattorilla. Tutkimukset suoritettiin Sosiaali- ja terveysministeriön mukaisin laittein ja menetelmin. Merkkiaineena käytettiin rikkiheksafluoridia (SF 6 ), jota ei normaalisti esiinny luonnossa. Kaasuanalysaattori reagoi vain tähän aineeseen Havainnot merkkiaineesta Merkkiainetta kulkeutui kanaalista patteriputkien läpivienneistä ja ilmanvaihtokanavanan juuresta. Molemmat havaitut vuotokohdat ovat nuorisotilan sisäänkäyntioven läheisyydessä. Muissa nuorisotilan tiloissa tai vanhassa ATK-luokassa ei saatu merkkiainehavaintoja Patteriputkien läpiviennistä ja nurkassa sijaitsevan iv-kanavan juuresta ilmavuotoja putkikanaalista Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

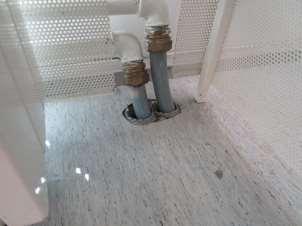

7 LAUSUNTO Nro: Sivu 6 / Johtopäätökset merkkiainehavainnoista Kanaalista on ilmavuotoja nuorisotilaan epätiiviiden taloteknisten läpivientien kautta Putkikanaali on alipaineistettu erillisellä poistoilmanvaihdolla, mutta ilmeisesti nuorisotilan ilmanvaihto muodostaa alipaineen, jonka vuoksi ainakin ajoittain putkikanaalista saattaa kulkeutua ilmaa nuorisotilaan Merkkiainetutkimus tehtiin päiväsaikaan, jolloin nuorisotila on paineeromittausten mukaan eniten alipaineinen 5. Paine-eromittaukset Paine-eromittaukset suoritettiin sisäilman ja ulkoilman välillä keittiössä ja nuorisotilan salissa Mittaustulosten kuvaajat on esitetty liitteessä. Mittauspisteet on esitetty suuntaaantavassa pohjakuvassa (liitteenä) Paine-eromittaukset suoritettiin välisenä aikana Mittauksissa käytettiin TinyTag Plus- loggereita ja Dwyer MS Magnesense mittalaitteita. Loggerit tallensivat sisäilman ja ulkoilman välisen paine-eron 5 minuutin välein 5.1. Mittaustulokset paine-eroista ulkoilman ja sisäilman välillä Mittauspiste 1: ATK-luokka Mittauspiste oli pääsääntöisesti muutaman pascalin alipaineinen ulkoilmaan nähden Mittauspiste 2: Henkilökunnan keittiö Mittauspiste oli pääsääntöisesti muutaman pascalin alipaineinen ulkoilmaan nähden Paine-ero on pienempi iltaisin ja viikonloppuna. Tämä johtunee tilan käyttötarkoituksesta (iltaisin enemmän käyttäjiä ja tuloilmamäärät isompia?) Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

8 LAUSUNTO Nro: Sivu 7 / Johtopäätökset ulkoseinien paine-eromittauksista Molemmat mittauspisteet ovat pääsääntöisesti hieman alipaineisia, joka on kosteusteknisesti hyvä asia Merkittävän suurta alipainetta ei ollut mittausjakson aikana pitkiä aikoja 6. Hiilidioksidipitoisuuden mittaukset 6.1. Yleistä hiilidioksidimittauksista Ihmisen aineenvaihdunta tuottaa sisäilmaan hiilidioksidia (CO 2 ), jonka määrää sisäilmassa voidaan pitää ihmisestä peräisin olevien sisäilman epäpuhtauksien indikaattorina Sisäilman hiilidioksidioksidipitoisuus saattaa kohota suureksi esimerkiksi asuinhuoneiston makuuhuoneessa yön aikana, päiväkodin lepohuoneessa ja koulun luokkahuoneessa oppituntien aikana Hiilidioksidimittauksilla selvitetään lähinnä ilmanvaihtuvuuden riittävyyttä Hiilidioksidin suuri pitoisuus sisäilmassa voi aiheuttaa väsymystä, päänsärkyä ja työskentelytehon huononemista 6.2. Ohje- ja tavoitearvot sisäilman hiilidioksidipitoisuuksille Sisäilman kohonnut hiilidioksidipitoisuus ilmaisee ilmanvaihdon riittämättömyyttä, eikä sille voida ilmoittaa terveydellistä ohjearvoa (STM :n Asumisterveysopas) Jos sisäilman hiilidioksidipitoisuus ylittää mg/m 3 (1 500 ppm), ilmanvaihto ei ole terveydensuojelulain edellyttämällä tasolla STM :n Asumisterveysoppaan mukaan tyydyttävänä hiilidioksidipitoisuutena sisäilmassa voidaan pitää arvoa mg/m 3 (1 200 ppm) 6.3. Sisäilman hiilidioksidipitoisuuden tutkimusmenetelmä Sisäilman hiilidioksidipitoisuuden vaihteluiden mittaukseen käytettiin SenseAir CO 2 -loggereita, jotka jatkuvatoimisina mittasivat ja rekisteröivät hiilidioksidipitoisuuden 30 minuutin välein. Valmistajan ilmoittama mittalaitteen virhemarginaali on ± 3 % mitatusta lukemasta Hiilidioksidipitoisuuksia mitattiin kahdesta pisteestä noin kahden viikon ajalta, ja yhdestä pisteestä noin kahden vrk:n ajalta. Loggereita asennettiin neljä kappaletta, mutta yhdestä oli irrotettu virtajohto ja yksi oli sammutettu kesken mittausjakson Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

9 LAUSUNTO Nro: Sivu 8 / Hiilidioksidipitoisuuden mittaustulokset Hiilidioksidipitoisuusmittausten kuvaajat ja mittapisteet on esitetty liitteissä Mittauspiste 1, nuorisotilan sali Sisäilman maksimi hiilidioksidipitoisuus mittausaikana oli 1010 ppm Korkein pitoisuus mitattiin perjantaina 2014 myöhään illalla Hiilidioksidipitoisuuden mukaan tilan ilmanvaihto on riittävä kyseisellä käyttäjäkuormalla Mittauspiste 2, punttisali Sisäilman maksimi hiilidioksidipitoisuus mittausaikana oli 1011 ppm Korkein pitoisuus mitattiin perjantaina 2014 myöhään illalla Hiilidioksidipitoisuuden mukaan tilan ilmanvaihto on riittävä kyseisellä käyttäjäkuormalla Mittauspiste 3, toimistohuone Sisäilman maksimi hiilidioksidipitoisuus mittausaikana oli 906 ppm Korkein pitoisuus mitattiin perjantaina 2014 myöhään illalla Hiilidioksidipitoisuuden mukaan tilan ilmanvaihto on riittävä kyseisellä käyttäjäkuormalla 6.5. Johtopäätökset hiilidioksidimittauksista Mittaustulokset ovat hyvää tasoa koko mittausjakson ajan Tulosten perusteella ilmanvaihtokerroin on riittävä tilojen nykyisellä käytöllä 7. TVOC mittaukset (haihtuvat orgaaniset yhdisteet) 7.1. Yleistä voc-yhdisteistä VOC -yhdisteitä vapautuu rakennusmateriaaleista, jos materiaali on päässyt kostumaan tai alkanut muuten hajota, esim. vanhuuttaan. Myös uusista sisustusja rakennusmateriaaleista saattaa vapautua jopa vuoden ajan erilaisia yhdisteitä. Ilmanvaihtoa tehostamalla sekä sisälämpötilaa nostamalla voidaan nopeuttaa helposti haihtuvien yhdisteiden poistumista materiaaleista. Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

10 LAUSUNTO Nro: Sivu 9 / 16 VOC yhdisteiden tutkiminen sisäilmasta saattaa olla tarpeen, mikäli sisätiloissa esiintyy hajuhaittaa tai tilojen käyttäjät kokevat oireita, kuten päänsärkyä, ylähengitysteiden, silmien ja limakalvojen ärsytystä. VOC mittaustulos on kuitenkin yleensä niin epätarkka, ettei sitä voida käyttää sellaisenaan terveyshaitan arvioinnissa Terveysvaikutukset Kemiallisten aineiden aiheuttaman terveyshaitan arviointi on usein epävarmaa, koska haitan aiheuttajaa ei läheskään aina tunneta. Toisaalta mikrobien aineenvaihduntatuotteet (MVOC) ovat orgaanisia yhdisteitä, ja ne saattavat olla hyvinkin myrkyllisiä Ohje- ja tavoitearvot Orgaanisille aineille esitetyt arvot ovat luonteeltaan ohjeellisia (Asumisterveysopas), ja ne perustuvat terveydenhoitolain nojalla julkaistuihin suosituksiin, käytännön kokemuksiin sekä terveydensuojeluviranomaisten päätöksiin. Sisäilman tavanomaisena TVOC -pitoisuutena (Asumisterveysopas) pidetään arvoa µg/m 3. Tavanomaisesta kohonnut arvo (esim. yli 600 µg/m 3, Asumisterveysopas) kertoo kemiallisten aineiden epätavallisen suuresta määrästä sisäilmassa, jolloin tarvitaan lisäselvityksiä niiden lähteen selvittämiseksi. Työterveyslaitoksen toimenpidesuosituksen raja-arvo on < 250 µg/m 3. Yksittäisen yhdisteen pitoisuus harvoin ylittää 50 µg/m Näytteenottomenetelmä Haihtuvat orgaaniset yhdisteet (VOC) kerättiin ilmapumpuilla sisäilmasta Tenaxadsorbtioputkeen, näytteet kerättiin n. 1 m korkeudelta ja niiden koko oli noin 10 litraa (dm 3 ). Näytteet analysoitiin työterveyslaitoksella Helsingissä kaasukromatografisesti käyttäen termodesorptiota ja massaselektiivistä ilmaisinta. Tarkemmin tulokset ja analyysimenetelmä on esitetty analyysivastauksessa (liitteenä) Näytteenottopisteet on esitetty liitteenä olevassa pohjakuvassa Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

11 LAUSUNTO Nro: Sivu 10 / Mittaustulokset Työterveyslaitoksen analyysivastauksen (tilaus ) mukaiset TVOC -mittaustulokset olivat: Sali 13 µg/m 3 Punttisali 14 µg/m 3 Toimistohuone 16 µg/m 3 ATK-luokka 30 µg/m Johtopäätökset ja yksittäisten yhdisteiden tarkastelu VOC -mittauksista Tilojen TVOC- pitoisuudet ovat reilusti alle tavanomaisena pidettävän raja-arvon µg/m 3, eikä yksittäisissä yhdisteissä todettu poikkeavaa Näytteissä esiintyi pieninä pitoisuuksina 2-Etyyli-1-heksanolia 8. Teolliset mineraalivillakuidut Mineraalivillaa on käytetty yleisesti lämpö- ja äänieristysmateriaalina mm. ilmanvaihtokoneissa ja kanavissa sekä akustiikkalevyissä. Kuitupitoisuuksille ei ole olemassa terveysperusteista ohjearvoa, ihmiset oireilevat kuiduille ja niiden sideaineille yksilöllisesti. Eristevillojen valmistuksessa käytetyt hartsit, liimat, aldehydit ym. sideaineet aiheuttavat ihon, silmien ja hengitysteiden ärsytystä Elimistön puolustusjärjestelmät kykenevät poistamaan suurimman osan eristevillakuiduista tehokkaasti. Niiden poistumisaika elimistöstä on muutamia viikkoja tai kuukausia Näytteenotto mineraalivillakuidut Näytteet kerättiin laskeumapinnoilta kahden viikon laskeumapölystä geeliteipeillä Näytteet toimitettiin laboratorioon, jossa teippinäytteistä analysoitiin polarisaatiomikroskoopilla mineraalivillakuitujen laskennallinen määrä (kpl/cm 2 ) Näytteet on analysoitu Labroc Oy:n tutkimuslaboratoriossa Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

12 LAUSUNTO Nro: Sivu 11 / Tulosten tulkinta mineraalivillakuidut Sosiaali- ja terveysministeriön Asumisterveysohjeen mukaan sisäpintojen kuitupitoisuuksille ei ole annettu yksiselitteistä terveydellistä pitoisuusohjetta. Toimistotyyppisissä tiloissa, säännöllisesti siivottujen pintojen mineraalikuitupitoisuuksille käytetään raja-arvoa 0,2 kuitua/cm 2 (TTL 2009). Pitoisuudet yli 0,2 kuitua/cm 2 ovat kohonneita (kahden viikon laskeumapölyssä) 8.3. Tulokset mineraalivillakuitunäytteistä Näyte Näytteenottopiste Tulos 1 Sali / biljardipöydän vierestä <0,1 kpl/cm 2 2 Sali / tietokonepiste <0,1 kpl/cm 2 3 Henkilökunnan toimistohuone <0,1 kpl/cm 2 4 Henkilökunnan keittiö <0,1 kpl/cm 2 5 Entinen ATK-luokka <0,1 kpl/cm 2 6 Entinen ATK-luokka <0,1 kpl/cm Johtopäätokset mineraalikuitunäytteistä Kaikkien laskeumapintojen mineraalivillakuitupitoisuudet alittivat kahden viikon laskeumapölylle asetetun raja-arvon 0,2 kuitua/cm 2 9. Rakenteiden suhteellisen kosteuden mittaukset 9.1. Yleistä rakenteen suhteellisen kosteuden mittauksista Rakenteiden suhteellisen kosteuden mittauksia tehtiin viidessä (5) eri mittapisteessä, kahdessa eri syvyydessä Mittapisteet imuroitiin, putkitettiin, tiivistettiin ja annettiin tasaantua noin 3 vrk Porareiät tehtiin ja mittaukset suoritettiin Mittauksiin käytettiin Envic Oy:n DM 102 mittalaitetta sekä THS-22 mitta-antureita. Valmistajan ilmoittama mittaustarkkuus on 0,1% alueesta ± 1 numero Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

13 LAUSUNTO Nro: Sivu 12 / 16 Kaikki tässä mittauksessa käytetyt laitteet on kalibroituja Mittapisteet on esitetty suuntaa-antavassa pohjakuvassa ja kosteusmittaustulokset on esitetty kosteusmittauspöytäkirjassa, molemmat ovat tämän lausunnon liitteinä 9.2. Sanallinen yhteenveto rakenteen suhteellisen kosteuden mittauksista Lattiarakenteissa on kohonnutta kosteutta käytännössä koko nuorisotilan alueella. Alueella tehtiin myös pintakosteuskartoitus Lattiapinnoitteena mattoja, jotka ovat hyvin kiinni alustassaan (ei kupruja tai värimuutoksia havaittavissa) 10. Mikrobien materiaalinäytteet Näytteenotossa käytettiin STM:n Asumisterveysoppaan mukaisia menetelmiä Näytteet kasvatettiin laboratoriossa +25 o C:ssa neljällä erilaisella kasvatusalustalla: Mesofiiliset sienet Mesofiiliset sienet Mesofiiliset sienet Mesofiiliset bakteerit Aktinobakteerit Hagem agar (kasvatusaika 7 vrk) DG18 -agar (kasvatusaika 7 vrk) M2 agar (kasvatusaika 7 vrk) THG -agar (kasvatusaika 7 vrk) THG -agar (kasvatusaika 7-14 vrk) Kasvatuksen jälkeen syntyneiden pesäkkeiden määrät laskettiin ja sienet tyypitettiin valomikroskooppisesti Näyte on analysoitu suoraviljelymenetelmällä työterveyslaitoksella Kuopiossa Tarkemmin analyysimenetelmä yms. on kuvattu analyysivastauksessa (liitteenä) Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

14 LAUSUNTO Nro: Sivu 13 / Tulosten tulkinta, mikrobien materiaalinäytteet Näyte on analysoitu suoraviljelymenetelmällä, jossa elinkykyisten mikrobien määrä ilmoitetaan suhteellisella asteikolla Suhteellisen asteikon pitoisuudet (+++/++++) vastaavat STM:n Asumisterveysohjeen laimennossarjamenetelmän kohonnutta pitoisuutta yli cfu/g Suhteellisen asteikon pitoisuuksilla (+/++) on mikrobilajisto otettava huomioon tuloksia tulkittaessa Näytteenottomenetelmä Materiaalinäytteet otettiin desinfioiduilla välineillä minigrip pusseihin Tulokset mikrobien materiaalinäytteistä Näytteet otettiin seuraavista kohdista: 1. Lattiatasoite nuorisotilan sali (ikkunan läheltä) 2. Lattiatasoite nuorisotilan sali (tstohuoneen ja biljardipöydän välistä) 3. Lattiatasoite nuorisotilan sali (tietokonepiste) 4. Lattiatasoite punttisali 5. Lattiatasoite ent. ATK-luokka 6. Toimiston seinän eristevilla (punttisalin vastainen seinä) 7. Vanhan ATK-luokan eristevilla (keittiön vastainen seinä) Näytteissä ei esiintynyt elinkykyisiä sienilajeja suhteellisella asteikolla merkittävissä määrin eikä poikkeavaksi tulkittavia lajeja esiintynyt lainkaan (Kosteusvaurioindikaattorilajeja ei esiintynyt) Näytetulosten perusteella materiaaleissa ei ole poikkeavaa mikrobikasvustoa Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

15 LAUSUNTO Nro: Sivu 14 / Mikrobien pintanäytteet Näytteen otossa käytettiin STM:n Asumisterveysohjeen mukaisia menetelmiä Näytteet otettiin 10 cm x 10 cm alueelta Näytteet viljeltiin työterveyslaitoksen ohjeiden mukaisesti ja kasvatettiin laboratoriossa +25 o C:ssa neljällä erilaisella kasvatusalustalla: Mesofiiliset sienet Mesofiiliset sienet Mesofiiliset sienet Mesofiiliset bakteerit Aktinobakteerit Hagem agar (kasvatusaika 7 vrk) DG18 -agar (kasvatusaika 7 vrk) M2 agar (kasvatusaika 7 vrk) THG -agar (kasvatusaika 7 vrk) THG -agar (kasvatusaika 7-14 vrk) Kasvatuksen jälkeen syntyneiden pesäkkeiden määrät laskettiin ja sienet tyypitettiin valomikroskooppisesti Näytteet on analysoitu työterveyslaitoksella Kuopiossa Analyysimenetelmä yms. on kuvattu tarkemmin analyysivastauksessa (liitteenä) Tulosten tulkinta, mikrobien pintasivelynäytteet Näytteet on analysoitu suoraviljelymenetelmällä, jossa elinkykyisten mikrobien määrä ilmoitetaan suhteellisella asteikolla Näytteen tulos viittaa pintamateriaalin kostumiseen ja vaurioitumiseen tai mikrobien kulkeutumiseen ilman mukana tutkitulle pinnalle, mikäli pintanäytteessä esiintyy elinkykyisiä sieni-itiöitä runsaasti (+++) tai poikkeavaa lajistoa merkittävästi Suhteellisen asteikon pitoisuudet (+++/++++) vastaavat STM:n Asumisterveysohjeen laimennossarjamenetelmän pitoisuutta yli 10 cfu/cm 2 Suhteellisen asteikon pitoisuuksilla (+/++) on mikrobilajisto otettava huomioon tuloksia tulkittaessa Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

16 LAUSUNTO Nro: Sivu 15 / Tulokset mikrobien pintanäytteistä Pintanäyte 1: Punttisalin kumimaton alta Näytteessä ei esiintynyt elinkykyisiä sienilajeja Hagem-agar ja DG18-agar alustoilla. M2-agar alustalla elinkykyisiä sienilajeja esiintyi suhteellisella asteikolla niukasti (+) Bakteerialustalla esiintyi kasvustoa kohtalaisesti (++), sädesieniä ei esiintynyt Näytteessä ei esiintynyt poikkeavaksi tulkittavia mikrobeja merkittävissä määrin Näytteen tulos tulkitaan tavanomaiseksi 12. Tutkimuksen johtopäätökset Tutkittujen tilojen näytteissä ei todettu mitään poikkeavaa Lattiassa todettiin kohonneita kosteuden arvoja. Vaikka näytteissä ei esiintynyt poikkeavaa, on rakenteen ylimääräinen kosteus syytä poistaa tai rakenteesta tehdä hengittävä / kosteutta kestävä Merkkiaineella todetut ilmavuotoreitit mahdollistavat ajoittain ilman kulkeutumisen putkikanaalista nuorisotilaan 13. Suositukset jatkotoimenpiteiksi Putkikanaalin taloteknisten läpimenojen tiivistäminen palokatkomenetelmin tarkoitukseen sopivilla aineilla / massoilla. Tiivistys kannattaa tehdä tässä tapauksessa sekä kanaalista käsin että nuorisotilan puolelta Suosittelemme selvittämään lattiarakenteen kohonneen kosteuden aiheuttajan. Esimerkiksi lattian kosteusjakauma, rakenneavaukset, havainnot rakennekuvista yms. Tämä vaatii porareikiä useaan eri syvyyteen ja riittävään moneen pisteeseen. Myös maaperän ja eristetilan kosteuspitoisuus tulee samalla selvittää Kun lattiarakenteen kohenneen kosteuden aiheuttaja on tiedossa, voidaan päättää lattian mahdollisesti tarvittava korjaustapa Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

17 LAUSUNTO Nro: Sivu 16 / 16 Tutkimustuloksia ei voi yleistää koskemaan rakennuksen muita tiloja. Raportissa esitetyt jatkotoimenpidesuositukset on tehty tutkimustulosten ja kohteessa tehtyjen havaintojen perusteella. Raportin osittainen esittäminen on kiellettyä. Sisäilmainsinöörit Oy Espoossa 3 / 10 / 2014 Mikko Niskanen projektipäällikkö Liitteet: - 1. Suuntaa-antava pohjakuva kohteesta - 2. Työterveyslaitoksen sisäilman TVOC -näytteiden analyysivastaus tilaus , pvm Labroc Oy:n kuitulaskentaraportti / MVL - 4. TTL:n analyysivastaukset mikrobinäytteistä ja Hiilidioksidimittausten kuvaajat - 6. Paine-eromittausten kuvaajat - 7. Kosteusmittauspöytäkirja Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Luoteisrinne 4 C Fax internet: Espoo Y-tunnus:

18 Mikkolan koulun nuorisotilan sisäilmaselvitysten mittapisteet ja näytteenottokohdat =merkkiaineella havaittu ilmavuoto putkikanaalista K= mineraalivillakuitunäyte. PE= paine-eromittaus M=mikrobien materiaalinäyte, MR= mikrobien materiaalinäyte ja kosteusmittapiste MR1 CO2 1 VOC1 Sali K2 MR2 K1 MR3 Punttisali VOC3 CO2 2 Tsto M6 CO2 3 VOC2 K3 K5 ATK-tila M7 Keittiö VOC4 MR4 PE2 K4 K6 PE1 MR5

19 ANALYYSIVASTAUS Tilaus: (6) Sisäilmainsinöörit Oy Mikko Niskanen Luoteisrinne 4 C ESPOO VOC-analyysi ilmanäytteestä Analyysin kuvaus: Haihtuvat orgaaniset yhdisteet; ATD-GC-MS, Tulopvm.: Käsittelijä(t): Sirkka Hopeakangas, Hanna Hovi Analysointimenetelmä Näytteet on kerätty Tenax-adsorptioputkeen ja analysoitu kaasukromatografisesti käyttäen termodesorptiota ja massaselektiivistä ilmaisinta (TD-GC-MS). Yhdisteet on tunnistettu puhtaiden vertailuaineiden ja/tai Wiley- tai NIST-massaspektritietokannan avulla. Näytteistä on määritetty haihtuvien orgaanisten yhdisteiden kokonaispitoisuus (TVOC) tolueeniekvivalenttina. TVOC on määritetty kromatogrammista n-heksaanin ja n-heksadekaanin väliseltä alueelta kyseiset aineet mukaan lukien. Yksittäisten yhdisteiden pitoisuudet on määritetty joko puhtaiden vertailuaineiden avulla tai tolueeniekvivalenttina. Yksittäisiä yhdisteitä on kvantitoitu 1-40 kpl tai niin monta, että vähintään 2/3 TVOC-alueen piikkien yhteispinta-alasta on selvitetty. Näytteistä on määritetty myös TVOC-alueen ulkopuolisten yhdisteiden kokonaispitoisuus tolueeniekvivalenttina ja TVOC-alueen ulkopuolisten yhdisteiden yksittäisiä pitoisuuksia, mikäli pitoisuudet ovat tulosten tulkinnan kannalta merkittäviä. Tulokset (µg/m³) perustuvat laboratoriolle ilmoitettuun ilmamäärään/keräysaikaan. Analyysimenetelmän mittausepävarmuus ilman näytteenottoa (luottamusväli 95 %) on aktiivinäytteille 9-59 % yhdisteestä riippuen, keskimäärin 19 %. Passiivinäytteille mittausepävarmuus on vastaavasti % yhdisteestä riippuen, keskimäärin 24 %. Tolueeniekvivalenttina määritettyjen yksittäisten yhdisteiden, samoin usein myös TVOC-alueen ulkopuolisten yhdisteiden mittausepävarmuudet ovat edellä mainittuja suurempia, ja niiden pitoisuusmääritys on semikvantitatiivinen. Menetelmän määritysraja on yhdistekohtainen, ollen keskimäärin 4 ng/näyte eli 0,4 µg/m³ 10 dm³:n aktiiviselle tai 15 vrk:n passiiviselle näytteelle. Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

20 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (6) CK Näyte/keräin: Mi Mittauspaikka: Mikkolan koulu / Lyyra, Mittauskohde: sali Analysointipvm.: /HAHO Näytteenottoaika: Ilmamäärä: 10 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Ksyleenit (p,m) 0,7 µg/m³ Tolueeni 3 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,5 µg/m³ 2-Etyyli-1-heksanoli 0,9 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 5 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-(2-Etoksietoksi)etanoli 5 µg/m³ ALDEHYDIT Heksanaali 0,5 µg/m³ Nonanaali 1 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 13 µg/m³ Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

21 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (6) CK Näyte/keräin: U284 Mittauspaikka: Mikkolan koulu / Lyyra, Mittauskohde: punttisali Analysointipvm.: /HAHO Näytteenottoaika: Ilmamäärä: 10 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Bentseeni 0,4 µg/m³ Ksyleenit (p,m) 0,7 µg/m³ Tolueeni 0,5 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,4 µg/m³ 2-Etyyli-1-heksanoli 0,9 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 4 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-(2-Etoksietoksi)etanoli 4 µg/m³ ALDEHYDIT Heksanaali 0,6 µg/m³ Nonanaali 2 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 14 µg/m³ Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

22 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (6) CK Näyte/keräin: U050 Mittauspaikka: Mikkolan koulu / Lyyra, Mittauskohde: toimisto Analysointipvm.: /HAHO Näytteenottoaika: Ilmamäärä: 10 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Bentseeni 0,5 µg/m³ Ksyleenit (p,m) 0,5 µg/m³ Tolueeni 0,6 µg/m³ TERPEENIT JA NIIDEN JOHDANNAISET a-pineeni 0,4 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,5 µg/m³ 2-Etyyli-1-heksanoli 1 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 6 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-(2-Etoksietoksi)etanoli 4 µg/m³ ALDEHYDIT Bentsaldehydi 1 µg/m³ Heksanaali 0,7 µg/m³ Nonanaali 2 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 16 µg/m³ Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

23 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (6) CK Näyte/keräin: U099 Mittauspaikka: Mikkolan koulu / Lyyra, Mittauskohde: nyk. ATK-huone Analysointipvm.: /HAHO Näytteenottoaika: Ilmamäärä: 10 dm³ Yhdiste Tulos Yksikkö AROMAATTISET HIILIVEDYT Bentseeni 0,5 µg/m³ Etyylibentseeni 0,4 µg/m³ Ksyleenit (p,m) 1 µg/m³ Ksyleeni (o) 0,4 µg/m³ Tolueeni 0,7 µg/m³ YKSIARVOISET ALKOHOLIT 1-Butanoli 0,5 µg/m³ 2-Etyyli-1-heksanoli 2 µg/m³ MONIARVOISET ALKOHOLIT 1,2-Propaanidioli eli propyleeniglykoli 8 µg/m³ ALKOHOLI- JA FENOLIEETTERIT 2-(2-Etoksietoksi)etanoli 14 µg/m³ 2-Fenoksietanoli 2 µg/m³ ALDEHYDIT Bentsaldehydi 2 µg/m³ Dekanaali 1 µg/m³ Heksanaali 0,4 µg/m³ Nonanaali 2 µg/m³ PIIYHDISTEET Dekametyylisyklopentasiloksaani 1 µg/m³ HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 30 µg/m³ Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

24 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (6) Työterveyslaitos Asiakasratkaisut on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T013, SFS-EN ISO/IEC Näytteenottoa ei ole akkreditoitu. Työympäristön kehittämispalvelut Hanna Hovi asiantuntija Helsinki Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

25 MINERAALIKUITULASKENTA 3046/MVL TUTKIMUSRAPORTTI (1) Tilaaja: Sisäilmainsinöörit Oy/Vesa Nordström Tilaus-/ toimituspäivä: (tilaus) Kohde/ projektinumero: Mikkolan nuorisotalo Menetelmät: Tilaajan toimittamille geeliteipeille kerätyt teolliset mineraalivillakuidut (pituus >20 µm) laskettiin polarisaatiomikroskoopilla Nikon E200 POL. Näytteenotosta vastaa tilaaja. Tulokset koskevat vain tutkittuja näytteitä. TULOKSET: Näyte tunnus: Tila: Näytteen keräysaika: Kuitua/ cm 2 : * 1 Aula 14 vrk < 0,1 2 TV-piste 14 vrk < 0,1 3 Toimisto 14 vrk < 0,1 4 Keittiö 14 vrk < 0,1 5 Tila 1099, väliseinusta 14 vrk < 0,1 6 Tila 1099, ulkoseinusta 14 vrk < 0,1 *TTL:n teollisille mineraalivillakuiduille määrittämä viitearvo 14 vrk:n keräysajalle on < 0,2 kuitua/cm 2. Viitearvon ylittävät tulokset on lihavoitu. Vesa Kontio tutkija, FM p Labroc Oy Y-tunnus: Teknologiantie 9 D Keilaranta OULU ESPOO puh

26

27

28

29

30 1200 Hiilidioksidipitoisuus, Mikkolan koulu, Lyyra, nuorisotila, avotila CO

31 1200 Hiilidioksidipitoisuus, Mikkolan koulu, Lyyra, nuorisotila, punttisali CO

32 1000 Hiilidioksidipitoisuus, Mikkolan koulu, Lyyra, nuorisotila, toimistohuone CO

33 S:\2014\Projektit 2014\14085 Mikkolan koulu\paine-ero\mp 1.ttd Paine-ero Lyyra, MP Lyyra, MP 1 Paine-ero (Pa) 1 heinä heinä heinä heinä heinä heinä 2014

34 S:\2014\Projektit 2014\14085 Mikkolan koulu\paine-ero\mp 4.ttd Paine-ero Lyyra, MP Lyyra, MP4 Paine-ero (Pa) 1 heinä heinä heinä heinä heinä 2014

35 KOSTEUSMITTAUSPÖYTÄKIRJA Liite lausuntoon M S S L A K I Y U Ä B A T V H M S S T Y T P T A Y Ö K E S O P KERROS, K S Mitta- RAKENNUSOSA, Rakenne O piste TILA mm. S C g/m C MUUTA 1.1. Mittapiste 1, Aula Lattia/Betoni 40 78,5 25,0 18, Mittapiste 1, Aula Lattia/Betoni 80 77,5 24,9 17, Mittapiste 2, Aula Lattia/Betoni 40 77,1 24,1 16, Mittapiste 2, Aula Lattia/Betoni 80 75,7 24,1 16, Mittapiste 3, Aula Lattia/Betoni 40 84,3 23,8 18, Mittapiste 3, Aula Lattia/Betoni 80 86,6 23,7 18, Mittapiste 4, Sali Lattia/Betoni 40 84,8 21,7 16, Mittapiste 4, Sali Lattia/Betoni 80 82,5 21,6 15, Mittapiste 5, ATK Lattia/Betoni 40 81,4 22,0 15, Mittapiste 5, ATK Lattia/Betoni 80 82,4 22,0 16,0 Sisäilma Aula Sisäilma 48,5 25,2 11,3 Sisäilma ATK Sisäilma 56,0 22,5 11,2 Porareikäpvm Mittapvm Ulkoilman suht. kosteus ja lämpötila mittapäivänä: RH% 68 C 19 Abs. 11,1 Tätä mittapöytäkirjaa tulee tulkita yhdessä lausunnon kanssa.
