1 KÄYTTÖOHJE Moottorisaha 52CC Lue käyttöohjeet huolellisesti ennen käyttöä. Käytä suojakypärää ja visiiriä! 2. Käytä kuulosuojaimia! 3. Käytä aina suojalaseja! 4. Käytä tarvittavia suojavaatteita!

2 Turvallisuus ensimmäisenä Varoituksissa olevat ohjeet tässä käsikirjassa, jotka on merkitty -symbolilla tarkoittavat kriittisiä asioita, jotka on otettava huomioon mahdollisten vakavien henkilövahinkojen välttämiseksi ja tämän takia pyydämme sinua lukemaan kaikki ohjeet huolellisesti ja noudattamaan niitä ilman poikkeuksia. Käyttöohjeessa käytetyt merkinnät VAROITUS Tämä merkki tarkoittaa ohjeita, joita täytyy noudattaa niiden onnettomuuksien välttämiseksi, jotka voivat johtaa vakaviin henkilövahinkoihin tai kuolemaan. TÄRKEÄÄ Tämä merkki ilmoittaa ohjeesta, jonka noudattamatta jättämisestä seuraa mekaaninen toimintahäiriö, rikkoutuminen tai henkilövahinko. HUOM! Tämä merkki tarkoittaa ohjetta tai lisäohjetta, joka on hyödyllinen tuotteen käytössä. Sisältö. Osien sijainti 2. Koneessa olevat varoitustarrat 3. Koneeseen kiinnitetyt symbolit 4. Turvatoimenpiteet 5. Työmekanismi ja vaatetus 6. Yleisiä turvaohjeita 7. Turvatoimet takapotkun varalta moottorisahan käyttäjälle 8. Huolto 9. Kuljetus 0. Terälevyn ja teräketjun asentaminen. Polttoaine ja teräketjuöljy 2. Moottorin käynnistäminen 3. Säädöt 4. Kaasuttimen jäätymisenestomekanismi 5. Sahaaminen 6. Takapotkusuojus 7. Puun kaataminen 8. Huoltotoimenpiteet 9. Teräketjun huoltaminen 20. Terälevyn huoltaminen 2. Tekniset tiedot 22. Maahantuoja

3 . Osien sijainti Jarru / takapotkusuoja 2 Käynnistyskahva / naru 3 Ilmanpuhdistaja 4 Rikastimen nuppi 5 Kaasuttimen lukitus 6 Takakahva 7 Kaasuliipaisin 8 Kaasuttimen lukitusnuppi 9 Sammutin / virtakytkin 0 Polttoainesäiliö Öljysäiliö 2 Etukahva 3 Teräketju 4 Laippa Koneeseen kiinnitetyt varoitustarrat () Lue käyttöohje ennen koneen käyttöä. (2) Käytä suojakypärää, silmä- ja korvasuojaimia. (3) Pidä sahasta kiinni molemmilla käsillä. (4) Takapotku on vaarallinen. (5) Varoitus/Huomio! Älä koskaan tee muutoksia moottorisahaan. Koneen takuu ei ole voimassa jos siihen on tehty muutoksia tai et ole noudattanut käyttöohjeessa annettuja käyttöohjeita.

4 3. Koneeseen kiinnitetyt symbolit Turvallista käyttöä ja huoltoa varten, oheiset symbolit on kaiverrettu koneen pintaan. Noudata symbolien merkitystä. a POLTTOAINESEOKSEN täyttöaukko Sijainti: polttoainesäiliön täyttöaukko b c d e f KETJUÖLJYN täyttöaukko Sijainti: öljyntäyttöaukko Pysäytysnupin käyttö. Käännettäessä pysäytysnuppi 0-asentoon (STOP), moottori pysähtyy. Sijainti: laitteen takaosassa vasemmalla Rikastimen käyttö. Rikastinnupista vedettäessä läppä sulkeutuu. Sijainti: laitteen takaosassa oikealla Ketjuöljyn säätömutterin käyttö. MIN-asento öljyn virtaus pienenee MAX-asento öljyn virtaus suurenee Sijainti: kytkinsivun pohjassa H-neulan asento L-neulan asento Tyhjäkäynnin säätöruuvi Sijainti: laitteen takaosassa vasemmalla H L T 4. Turvatoimenpiteet ENNEN KONEEN KÄYTTÖÄ a. Lue tämä käyttöohje huolellisesti ymmärtääksesi, miten tätä laitetta käytetään oikein. b. Älä koskaan käytä tätä laitetta ollessasi alkoholin vaikutuksen alainen, uupunut, tai kun on univelkaa, kärsiessäsi unettomuudesta, nautittuasi flunssalääkettä, tai muulloin kun on mahdollista, että arvostelukykysi on heikentynyt tai et ehkä pysty käyttämään konetta oikein ja turvallisella tavalla. c. Älä käytä moottoria sisätiloissa. Pakokaasut sisältävät haitallista hiilimonoksidia. d. Älä koskaan käytä laitetta alla kuvatuissa olosuhteissa:. Maanpinta on liukas tai on muiden olosuhteiden johdosta mahdotonta säilyttää tukeva työasento. 2. Yöllä, paksussa sumussa tai muina aikoina kun näkökenttä on rajoittunut ja olisi vaikeaa nähdä työpaikalla selvästi. 3. Rankkasateessa, ukkosmyrskyn aikana, voimakkaan tai myrskytuulen aikana tai muina aikoina kun sääolosuhteet tekevät tämän laitteen käytön vaaralliseksi. e. Käytettäessä tätä laitetta ensimmäistä kertaa, ennen varsinaisen työn aloittamista, anna kokeneen työntekijän opastaa sen käsittelyssä. f. Unen puute, väsymys tai fyysinen uupumus aiheuttavat huomiokyvyn alentumista, ja tämä vuorostaan johtaa onnettomuuksiin ja vammautumiseen. Rajoita koneen yhtämittainen käyttöaika

5 Turvatoimenpiteet noin 0 minuuttiin kerrallaan, ja pidä välillä 0 20 minuutin lepotaukoja. Yritä myös pitää päivittäinen sahausaika päivää kohti alle 2 tunnin tai lyhyempänä. g. Varmista, että pidät tämän käyttöohjeen saatavilla jotta voit katsoa sitä myöhemmin aina kun esiin nousee kysymyksiä. h. Sahaa myytäessä, lainattaessa tai muulla tavoin laitteen vaihtaessa omistajaa, käyttöohje tulee antaa laitteen mukana. i. Älä koskaan anna lasten tai henkilöiden, jotka eivät pysty ymmärtämään käyttöohjeita, käyttää tätä laitetta. 5. Työmekanismi ja vaatetus a. Laitetta käytettäessä pitäisi pukeutua asianmukaisesti ja käyttää seuraavia suojaimia: () Kypärä (2) Suojalasit tai kasvosuojain (visiiri) (3) Paksut työkäsineet (4) Luistamattomilla pohjilla varustetut saappaat (5) Kuulosuojaimet b. Mukana sinun tulisi pitää:. Laitteeseen kuuluvia työkaluja ja viiloja. 2. Sopivaa polttoainetta ja ketjuöljyä. 3. Työpisteen merkkaamiseen tarvittavat työkalut (köysi, varoituskilvet) 4. Pilli (merkinantoon tai hätätilanteeseen) 5. Kirves tai saha (esteiden raivaamiseen) c. Älä koskaan käytä sahaa kun ylläsi on leveälahkeiset housut, käytät sandaaleja tai olet avojaloin. ERITYINEN VAROVAISUUS POLTTOAINEEN KÄSITTELYSSÄ a. Tämän sahan moottori toimii tulenaralla polttoaineella, jossa bensiinin seassa on öljyä. Älä koskaan säilytä polttoaineastioita tai täytä sahan polttoainesäiliötä paikassa, jossa on liesi, avotulta, sähkökipinöitä, hitsauskipinöitä tai muita lämmön tai avotulen lähteitä, jotka voivat sytyttää polttoaineen. b. Tupakointi sahaa käytettäessä tai polttoainesäiliötä täytettäessä on äärimmäisen vaarallista. Varmistu aina, että pidät sytytetyt savukkeet loitolla sahasta jatkuvasti. c. Ennen polttoainesäiliön täyttöä sammuta ensin moottori ja katso huolellisesti ympärille varmistuaksesi, että lähettyvillä ei ole kipinöitä tai avotulta. d. Jos polttoainetta läikkyy täytön aikana, pyyhi se pois kuivalla rievulla ennen moottorin käynnistystä. e. Täytön jälkeen kierrä täyttöaukon tulppa tiukasti kiinni ja sitten siirrä saha 3 metrin päähän tai kauemmaksi täyttöpaikasta ennen moottorin käynnistämistä.

6 Työmekanismi ja vaatetus ENNEN MOOTTORIN KÄYNNISTYSTÄ Tarkista työpiste, sahattava kohde ja sahaussuunta. Poista esteet. Älä koskaan ala sahata ellei ympärillä ole tilaa, työasento on epävarma ja pakotie kaatuvan puun luota on tukossa. Ole varovainen ja pidä sivulliset ja eläimet poissa työpisteestä säteellä, joka on 2,5 kertaa kaadettavan puun pituuden mukaan mitattuna. Tarkista onko laitteessa kuluneita, löysällä olevia tai vaurioituneita osia. Älä koskaan käytä sahaa, joka on vaurioitunut, väärin säädetty tai jota ei ole kasattu kunnolla. Varmistu, että teräketjun liike pysähtyy kun kaasuvipu vapautetaan. MOOTTORIA KÄYNNISTETTÄESSÄ Pidä aina sahasta kiinni molemmin käsin moottorin käydessä. Käytä tukevaa otetta peukalon ja sormien kiertyessä kädensijojen ympäri. Pidä kaikki ruumiinosat etäällä sahasta käynnistäessä moottorisahaa ja moottorin käydessä. Ennen sahan käynnistymistä varmistu, että saha ei kosketa mihinkään. 6. Yleisiä turvaohjeita Pidä kädensijat kuivana ja puhtaana öljystä tai polttoaineseoksesta. Älä koskaan kosketa äänenvaimenninta, sytytystulppaa tai moottorin muita metalliosia sen käydessä tai välittömästi moottorin sammuttamisen jälkeen. Koskettaminen voi aiheuttaa vakavia palovammoja tai sähköiskun. Ole äärimmäisen varovainen sahatessasi pientä puuta tai oksia koska ohut materiaali voi tarttua sahaan ja iskeytyä sinua päin tai saada sinun tasapainosi horjumaan. Sahattaessa kaatunutta puuta, joka nojaa pystyssä olevaan puuhun, ole valppaana hypätäksesi takaisin ellet halua iskua kun puusyiden jännitys vapautuu. Tarkista onko puussa kuolleita oksia, jotka voivat pudota alas kaadon aikana. Sammuta moottori aina ennen lepotaukoa. 7. Turvatoimet takapotkun varalta moottorisahan käyttäjälle VAROITUS Takapotku voi tapahtua kun terälevyn nokka koskettaa kohdetta tai kun sahausura sulkeutuu puristaen teräketjun uraan kiinni. Joissakin tapauksessa nokkakosketus voi aiheuttaa salamannopean takaisin suuntautuvan liikkeen, potkaisten terälevyn ylös ja takaisin käyttäjää kohti. Kumpi tahansa näistä liikkeistä voi aiheuttaa sahan hallinnan menetyksen, jonka seurauksena on vakava henkilövamma. Älä luota pelkästään sahan sisältämiin turvalaitteisiin. Moottorisahan käyttäjänä sinun tulisi ryhtyä joihinkin toimenpiteisiin jotta sahan käytössä ei tapahtuisi onnettomuutta tai vammautumista.

7 Turvatoimet takapotkun varalta moottorisahan käyttäjälle () Ymmärtämällä takapotkun luonteen voit vähentää tai poistaa yllätyselementin. Odottamaton yllätys myötävaikuttaa onnettomuuksiin. (2) Pidä hyvä ote sahasta molemmin käsin, oikea käsi takakädensijassa ja vasen käsi etukädensijassa, moottorin käydessä. Käytä tukevaa otetta peukalojen ja sormien kiertyessä moottorisahan kädensijojen ympäri. Tukeva ote auttaa vähentämään takapotkua ja pitämään sahan hallinnassa. (3) Varmistu, että sahausalue on puhdas esteistä. Älä anna terälevyn nokan koskettaa tukkia, oksaa tai muuta estettä, johon se voisi osua sahauksen aikana. (4) Suorita sahaus suurella kierrosnopeudella. (5) Älä kurottele tai sahaa olkapään korkeuden yläpuolelta. (6) Noudata moottorisahan valmistajan antamia teroitus- ja huolto-ohjeita. (7) Käytä ainoastaan valmistajan suosittamia tai samanlaisia terälevyjä ja -ketjuja. 8. Huolto Sahan työkunnon ylläpitämiseksi suorita käyttöohjeessa olevat huolto- ja tarkistustoimenpiteet säännöllisin väliajoin Varmistu, että moottori on sammutettu ennen huolto- ja tarkistustoimenpiteiden suoritusta. Metalliosien lämpötila saavuttaa korkeat lukemat välittömästi moottorin pysäyttämisen jälkeen. Muut kuin tässä käyttöohjeessa esitetyt huoltotoimet on jätettävä ammattitaitoisen huoltomyyjän huollettavaksi. 9. Kuljetus Kuljeta sahaa vasta kun moottori on sammutettu, terälevyn suojus paikalleen asetettuna ja äänenvaimennin kaukana kehosta. Huomio, että käytön jälkeen moottorisahan metalliosat ovat todella kuumia. Käytä erityistä varovaisuutta kuljettaessasi moottorisahaa.

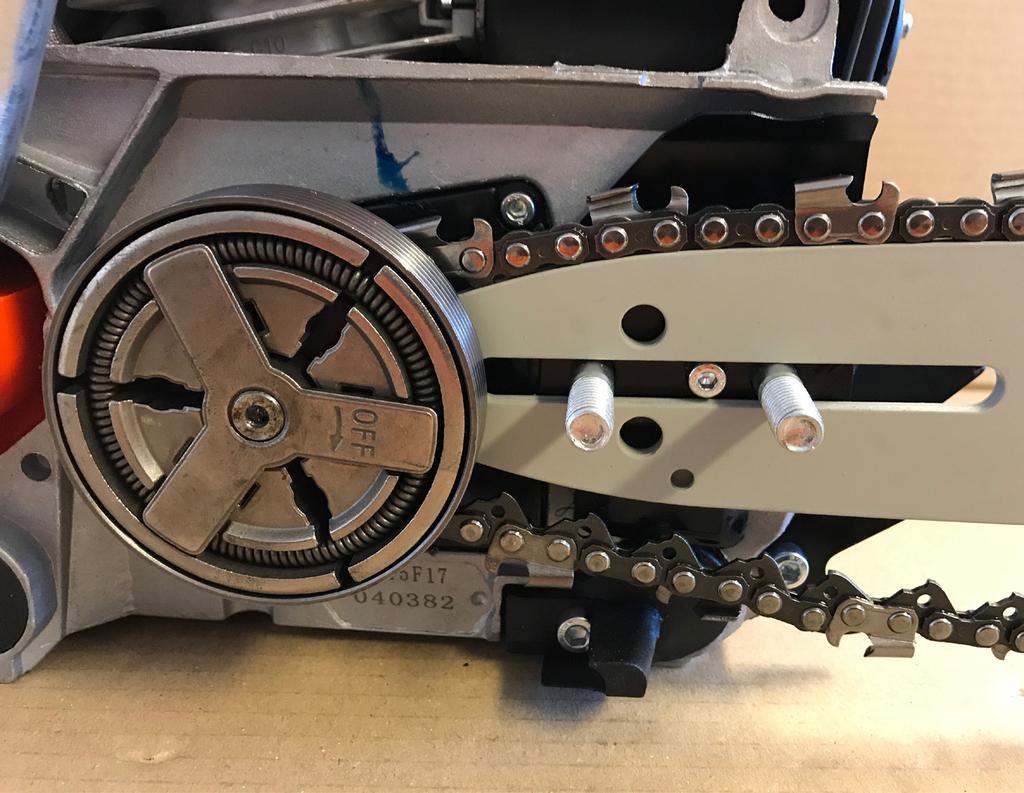

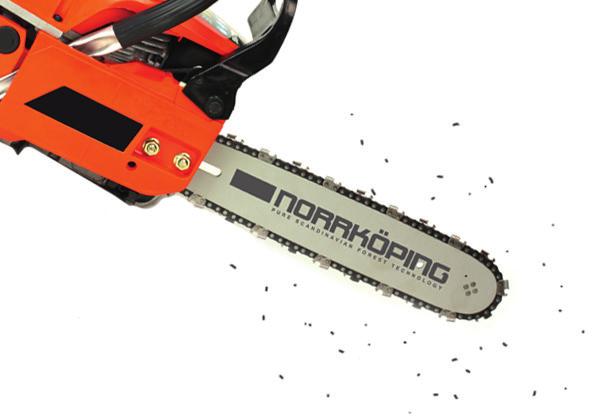

8 0. Terälevyn ja teräketjun asentaminen Moottorisahan vakiopaketti käsittää ohessa kuvatut osat (kuva ): () Moottoriyksikkö (2) Terälevyn suojus (3) Terälevy (4) Teräketju (5) Tulppa-avain (6) Ruuvitaltta kaasuttimen säätämiseksi (7) Tappi ja asennusruuvit 2 Kuva Avaa pakkaus ja asenna terälevy ja teräketju moottoriyksikköön seuraavasti: Huom! Uusi ketju venyy käytön alkuvaiheessa. Tarkista ja säädä kireyttä (kuva 4) säännöllisesti koska löysä ketju voi helposti tulla pois uralta tai kulua ja kuluttaa terälevyä nopeasti. Kuva 3 Kuva 2 Kuva 4

9 . Polttoaine ja teräketjuöljy Polttoaine Sekoita tavallista bensiiniä (lyijyllistä tai lyijytöntä, alkoholitonta) ja hyvälaatuista moottoriöljyä, joka on tarkoitettu ilmajäähdytteisiin 2-tahtimoottoreihin. Suositeltava sekoitussuhde: Käyttötila Bensiini : öljy 20 käyttötuntiin asti 20: 20 käyttötunnin jälkeen 25: 25: sekoitussuhdetaulukko: Bensiiniä litraa tahtiöljyä millilitraa Pidä avotuli poissa paikasta, jossa polttoainetta käsitellään tai säilytetään. Sekoita ja säilytä polttoainetta ainoastaan hyväksytyssä polttoainesäiliössä. Huom! Useimmat moottoriongelmat johtuvat, suorasti tai epäsuorasti, moottorissa käytettävästä polttoaineesta. Huolehdi erityisesti, että et sekoita polttoaineeseen 4-tahtimoottoreihin tarkoitettua moottoriöljyä. Ketjuöljy Käytä moottoriöljyä SAE# 0W - 30 vuoden ympäri tai SAE #30 - #40 kesällä ja SAE#20 talvella. Huom! Älä käytä käytettyä tai uudistettua öljyä koska se voi vahingoittaa öljypumppua.

10 2. Moottorin käynnistäminen Käynnistys Täytä polttoöljyn ja ketjuöljyn säiliöt, ja kiristä korkit (kuva 7). Käännä kytkin I-asentoon (kuva 8). Pidettäessä yhtaikaa kiinni kaasuvivusta ja kaasun lukituksesta, paina kaasun lukitusnuppi sisään ja vapauta kaasuvipu pitääksesi sen käynnistysasennossa (kuva 9). Kuva 7 Kuva Kuva 8 Kuva Kuva 9 Kuva

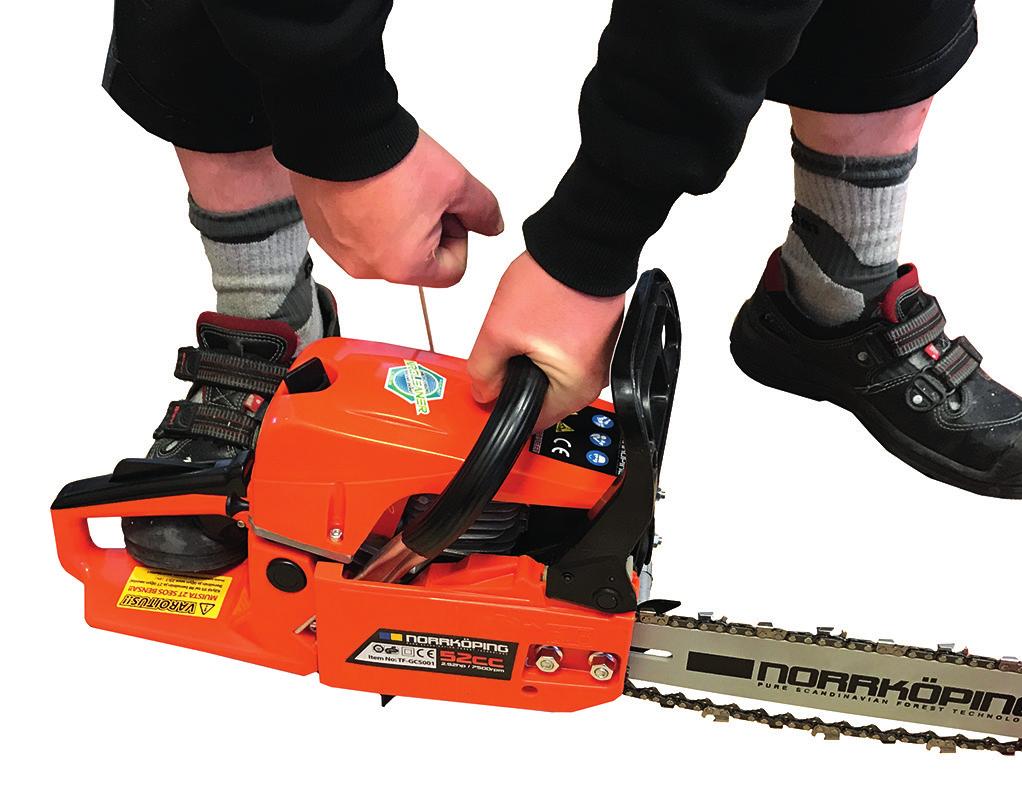

11 Moottorin käynnistäminen Kuvissa esiintyvät osat: () Ketjuöljyn säiliö (2) Polttoainesäiliö (3) Kytkin (4) Kaasun lukitusnuppi (5) Kaasuvipu (6) Kaasun lukitus (7) Rikastinnuppi 4. Vedä rikastimen nuppi suljettuun asentoon (kuva 0). Huom! Jos käynnistät sahan uudelleen heti moottorin pysäyttämisen jälkeen, jätä rikastimen nuppi auki-asentoon. 5. Pidä sahaa tukevasti maassa ja vedä käynnistysnarusta voimakkaasti (kuva ). ÄLÄ käynnistä moottoria riiputtamalla moottorisahaa kädessä. Saha voi koskettaa kehoasi. Ko. käynnitystapa on hyvin vaarallinen ja voi aiheuttaa pysyviä henkilövahinkoja. 6. Kun kuulet ensimmäisen käynnistysäänen (hörähdyksen), työnnä rikastimen nuppi sisään ja vedä uudelleen käynnistysnarusta moottorin käynnistämiseksi. 7. Anna moottorin käydä lämpimäksi kaasuvivusta kevyesti painaen. Katso että moottorisahan ympäristö on vapaana, sillä ketju alkaa pyöriä kun moottori on käynnistetty. ÖLJYSYÖTÖN TARKISTUS Moottorin käynnistyksen jälkeen anna ketjun liikkua keskinopeudella ja katso, että ketjuöljyä pirskottuu kuten esitetään kuvassa 2.

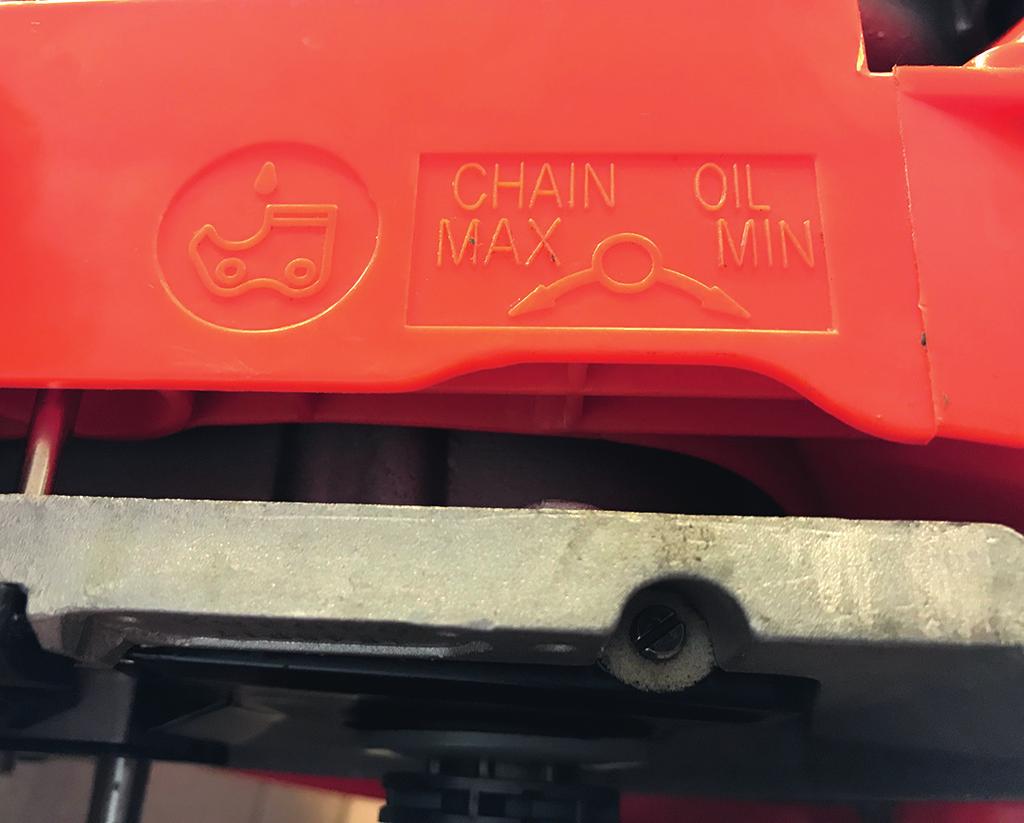

12 3. Säädöt Ketjuöljyvirtaus Ketjuöljyvirtausta voidaan muuttaa laittamalla ruuvitaltta kytkimen puoleisen alaosan reikään. Säädä työolosuhteiden mukaisesti (kuva 3). Säätöruuvi () Huom! Öljysäiliön pitäisi olla likimain tyhjä samalla kun polttoaine on kulunut loppuun. Varmistu, että täytät öljysäiliön joka kerta kun täytät polttoainesäiliön. Kuva 3 Kuva KAASUTTIMEN SÄÄTÄMINEN (kuva 4) Moottorisahasi kaasutin on säädetty tehtaalla, mutta se voi vaatia hienosäätöä työolosuhteiden muuttuessa. Ennen kaasuttimen säätöä varmistu, että saatavilla on puhtaita ilma-/polttoainesuodattimia ja uutta kunnolla sekoitettua polttoainetta. Säädettäessä noudata seuraavia vaiheita: Huom! Varmistu, että säädät kaasuttimen teräketjun ollessa paikallaan.. Pysäytä moottori ja kierrä kiinni sekä H- että L-neuloja kunnes ne pysähtyvät. Älä koskaan käytä voimaa. Sitten kierrä niitä takaisin alla esitettyjen kierrosten verran: H-neula: 3/8 L-neula: /4

13 Säädöt 2. Käynnistä moottori ja anna sen lämmetä puolikaasulla. 3. Kierrä L-neulaa hitaasti myötäpäivään löytääksesi asennon, jossa tyhjäkäyntinopeus on suurimmillaan, sitten säädä neulaa takaisin neljännes (¼) -kierrosta vastapäivään. 4. Kierrä tyhjäkäynnin säätöruuvia (T) vastapäivään kunnes teräketju ei liiku. Jos tyhjäkäynti on liian hidas, kierrä ruuvia myötäpäivään. 5. Suorita koesahaus ja säädä H-neulalla paras sahausvoima, ei suurinta nopeutta. () L-neula (2) H-neula (3) Tyhjäkäynnin säätöruuvi 4. Kaasuttimen jäätymisenestomekanismi Käytettäessä moottorisahaa 0-5 ⁰C lämpötilassa kosteuden ollessa suuri voi tapahtua jään muodostumista kaasuttimeen, ja tämä vuorostaan voi aiheuttaa moottorin tehon alentumista tai saha ei käy tasaisesti. Tähän sahaan on sen vuoksi suunniteltu ilmanohjain ilmanpuhdistimen takaosaan, josta lämmintä ilmaa johdetaan moottoriin ja siten estetään kaasuttimen jäätyminen. 5. Sahaaminen Ennen sahauksen aloittamista lue käyttöohjeen turvallisuusohjeet huolellisesti. Suositeltavaa on ensin harjoitella helppojen tukkien sahaamista. Tämä auttaa sinua myös totuttautumaan moottorisahaan. Noudata aina turvamääräyksiä. Moottorisahaa saa käyttää ainoastaan puun sahaamiseen. Älä sahaa muun tyyppisiä materiaaleja. Värähtelyt ja takapotkut vaihtelevat eri materiaaleilla ellei turvamääräyksiä oteta huomioon. Älä käytä teräketjua vipuna nostamiseen, siirtämiseen tai kohteiden halkaisuun. Älä lukitse sitä kiinteiden kohteiden päälle. Älä kiinnitä työkaluja tai sovelluksia laitteisiin, joita valmistaja ei ole hyväksynyt. Sahan painaminen uraan ei ole tarpeen. Paina kevyesti ainoastaan käytettäessä moottoria täydellä kaasulla. Kun teräketju on tarttunut uraan, älä yritä vetää sitä ulos väkisin, vaan käytä kiilaa tai vipua uran avaamiseen.

14 6. Takapotkusuojus Tämä saha on varustettu teräketjujarrulla, joka kunnolla toimiessaan pysäyttää ketjun takapotkutilanteessa. Sinun on tarkistettava ketjujarrun toiminta sahan jokaisella käyttökerralla käyttämällä sahaa täydellä kaasulla -2 sekuntia ja työntämällä takapotkusuojaa eteenpäin. Ketjun pitäisi pysähtyä välittömästi moottorin käydessä täydellä nopeudella. Jos ketju pysähtyy hitaasti tai ei pysähdy ollenkaan, vaihda jarrunauha ja kytkinrumpu ennen sahausta. On erittäin tärkeätä, että teräketjujarrun kunnollinen toiminta tarkistetaan ennen kutakin käyttökertaa ja että ketju on terävä jotta säilytettäisiin tämän sahan takapotkuturvataso. Turvalaitteiden irrotus. Puutteellinen huolto tai terälevyn tai -ketjun vaihto voi lisätä takapotkusta johtuvan vakavan henkilövamman vaaraa. 7. Puun kaataminen 3 2. Päätä kaatosuunta ottamalla huomioon tuuli, puun vinous, raskaiden oksien sijainti, työn helppous kaadon jälkeen ja muita tekijöitä. 2. Puhdistaessasi puun ympäristöä, järjestä hyvät jalansijat ja pakotie. 3. Sahaa lovi puun kolmannekseen kaatosuunnassa. 4. Tee kaatosahaus loven vastakkaiselle puolelle ja hieman loven pohjaa korkeammalle. Kaataessasi puuta, varmistu, että varoitat lähellä työskenteleviä vaarasta. () Loven sahaus (2) Kaatosahaus (3) Kaatosuunta

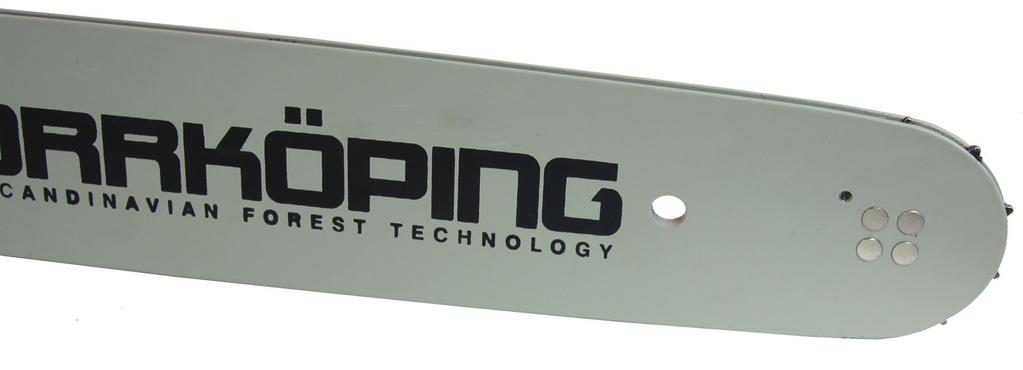

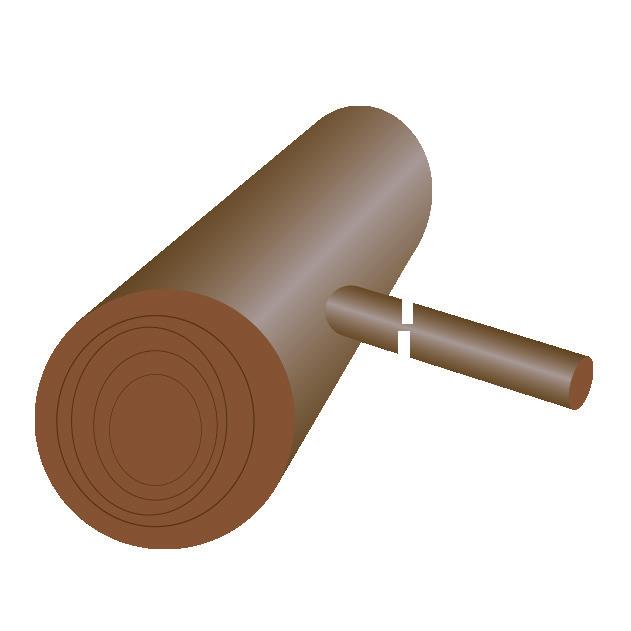

15 Puun kaataminen Katkominen ja karsiminen Varmista aina jalansijat. Älä seiso tukin päällä. Ole valppaana että et kaadu sahatun tukin päälle. erityisesti työskenneltäessä rinteessä seiso tukista katsottuna ylämäen puolella. Noudata kappaleessa Turvallinen käyttö annettuja ohjeita välttääksesi sahan takapotkun. Ennen työn aloitusta, tarkista sahattavan puun sisäpuolisen taivutusvoiman suunta. Lopeta sahaus aina taivutussuunnan vastakkaiselta puolelta estääksesi terälevyn tarttumisen uraan. Maassa makaava tukki (kuva 2) Sahaa alas puolitiehen, sitten käännä tukki ympäri ja sahaa vastakkaiselta puolelta. Maasta irti riippuva tukki (kuva 22) Alueella A, sahaa altapäin yksi kolmannes ja lopeta sahaamalla alas ylhäältä. Alueella B sahaa alas ylhäältä yksi kolmannes ja lopeta sahaamalla alhaalta ylöspäin. Kaatuneen puun oksan sahaaminen (kuva 23) Tarkista ensin mille puolelle oksa on taipunut. Sitten sahaa aluksi taipuneelta puolelta ja lopeta sahaamalla vastakkaiselta puolelta. Ole valppaana takaisin ponnahtavan sahatun oksan varalta. Pystyssä olevan puun karsiminen (kuva 24) Sahaa ylös alhaalta, lopeta sahaamalla ylhäältä alas. Älä käytä epävakaata jalansijaa tai tikkaita. Älä kurota liikaa. Älä sahaa olkapään korkeuden yläpuolelta. Pidä sahasta aina kiinni molemmin käsin. Kuva 2 Kuva 22 Kuva 23 Kuva 24 B A

16 8. Huoltotoimenpiteet Ennen sahan puhdistusta, tarkastusta tai korjausta varmistu, että moottori on sammutettu ja se on jäähtynyt. Irrota sytytystulpan johto estääksesi vahingossa tapahtuvan käynnistymisen. HUOLTAMINEN JOKAISEN KÄYTTÖKERRAN JÄLKEEN. Ilmansuodatin Ilmanpuhdistimen pinnassa oleva pöly voidaan poistaa kopauttamalla puhdistimen nurkkaa kovaa pintaa vasten. Verkoissa olevan lian puhdistamiseksi irrota puhdistimen puolikkaat ja puhdista bensiinillä ja siveltimellä. Paineilmaa käytettäessä puhalla sisäpuolelta (kuva 25). 2. Teräöljyn aukko Irrota terälevy ja tarkista onko öljyntuloaukko tukossa (kuva 26). Kuva 25 Kuva 26 Ilmanpuhdistin

17 8. Huoltotoimenpiteet a 2 Kuva Terälevy Kun terälevy on irrotettu, poista sahanpuru terälevyn urasta (a) ja öljyntuloaukosta (). Voitele kärjen hammasratas terälevyn kärjen öljyntuloaukosta (kuva 28). () Öljyntuloaukko (2) Voiteluöljyn aukko (3) Hammasratas 4. Muut asiat Tarkista onko polttoainevuotoa ja löysässä olevia kiinnityksiä ja vaurioita tärkeimmissä osissa, erityisesti kädensijan ja terälevyn kiinnityksissä. Jos havaitset vikoja, varmistu, että ne korjataan ennen seuraavaa käyttökertaa. SÄÄNNÖLLISET HUOLTOKOHTEET. Sylinterin jäähdytysrivat Sylinterin jäähdytysripojen väliin kerääntynyt pöly aiheuttaa moottorin ylikuumenemisen. Tarkista ja puhdista jäähdytysrivat säännöllisesti irrottamalla ilmanpuhdistimen ja sylinterin suojus (kuva 29). Asentaessasi sylinterin suojusta, varmista, että kytkimen johdot ja läpivientitiivisteet ovat paikallaan oikeassa asennossa. Kuva 29

18 Huoltotoimenpiteet Huom! Varmista ilmantuloreiän tukkeaminen. 2. Sytytystulppa (kuva 30) Puhdista elektrodit teräsharjalla ja säädä kipinäväli 0,65 mm:ksi tarvittaessa. 3. Hammasratas (kuva 3) Tarkista onko halkeamia ja liian suurta kulumaa, joka vaikuttaa teräketjun kulkuun. Havaittaessa näkyvää kulumaa vaihda uuteen. Älä koskaan asenna uutta ketjua kuluneelle hammasrattaalle tai kulunutta ketjua uudelle hammasrattaalle. () Hammasratas (2) Neulalaakeri (3) Kytkinrumpu (4) Välilevy (5) Kytkinkenkä 4. Polttoainesuodatin Irrota suodatin ja pese bensiinillä tai vaihda tarvittaessa uuteen. 5. Öljysuodatin Irrota suodatin ja pese bensiinillä tai vaihda tarvittaessa uuteen. 6. Etu- ja takavaimentimet Vaihda, jos takertunut osa on lohkeillut tai kumiosassa havaitaan halkeama. Kuva 30 0,65mm

19 9. Teräketjun huoltaminen Teräketju Tasaista ja turvallista käyttöä varten on hyvin tärkeätä, että leikkaavat terät pidetään aina terävinä. Leikkaavat terät tarvitsevat teroitusta kun: Sahanpuru tulee jauheen kaltaiseksi. Tarvitset lisävoimaa sahan pureutumiseen. Sahausura ei ole suora Värinä vahvistuu Polttoaineen kulutus kasvaa Leikkaavan terän asetusstandardit: Varmistu, että käytät turvakäsineitä. Ennen viilaamista: Varmistu, että ketju on kiinnitetty tukevasti Varmistu, että moottori on sammutettu Käytä ketjun viilaamiseen oikeankokoista pyöreää viilaa. Ketjutyyppi: 2VB Viilan koko: 4,76 mm (3/6 in). Laita viila leikkaavaan terään ja työnnä suoraan eteenpäin. Säilytä viilan asento kuten kuvassa 32. Kuva 32 0º 30º

20 Teräketjun huoltaminen Käytä oikean kokoista viilaa. Paina ohjainta niin, että se nojaa sekä leikkuuhampaan yläreunaan että säätöhampaaseen ja niin, että ohjausmerkit ovat ketjun pituussuunnassa. Varmista, että viila on tiukasti ohjainurassa Varmista että viila on on tiukasti kiinni ohjaimessa Ohjainmerkinnät Laske säätöhammastyökalu teräketjun päälle niin, että säätöhammas näkyy, ja liikuta lattaviilaa säätöhampaan päällä eteenpäin, kunnes säätöhammas ei näy yhtään työkalusta. 4 IN Mittatyökalu Jos ylälevyn tai sivulevyn kromipinnoissa näkyy vaurioita, viilaa ne pois. Viilanpidin Liikkeen suunta Viilaa kaikki leikkuuhampaat samalla tavalla. Aloita eniten vahingoittuneesta leikkuuhampaasta ja viilaa kaikki hampaat samanlaisiksi. Viilaa kaikki leikkuuhampaat toiselta puolelta. Siirry ketjun toiselle puolelle ja viilaa hampaiden toiset puolet. Viilaa kaikki leikkuuhampaat samalla tavalla. Teroita leikkuuhampaat ensin ketjun toiselta puolelta. Viilaa hampaan sisäpuolelta ulospäin. Käännä sitten saha ympäri ja viilaa Sisäpuoli leikkuuhampaiden toiset puolet. Ulkopuoli

21 20. Terälevyn huoltaminen TERÄLEVY Siirrä terälevyä taaksepäin silloin tällöin estääksesi osittaisen kulumisen. Terälevyn uran poikkileikkauksen pitäisi aina olla suorakulmainen. Tarkista terälevyn uran kuluma. Käytä viivainta terälevyssä ja leikkuuterän ulkosivulla. Jos niiden välillä havaitaan välystä, ura on normaali. Muussa tapauksessa ura on kulunut. Sellainen terälevy täytyy korjata tai vaihtaa (kuva 35) () Viivain (2) Välys (3) Ei välystä (4) Ketju kallistuu 2. Takuu Tuotteella on 2kk takuu sen ostopäivästä. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti tai takuukuitti tuotteesta. Takuu ei ole voimassa, mikäli kone on avattu, siihen on vaihdettu osia, sitä on korjattu tai sen rakennetta on muutettu. Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta tai moottorisahan vääränlaisesta käytöstä. Muista noudattaa käyttöohjeessa annettuja ohjeita.
