Transkriptio

1 LIITE 4 Viistokaikuluotaus.

2 1 (9) SIIKAJOKI VARESSÄIKÄN TUULIPUISTO VIISTOKAIKULUOTAUSRAPORTTI 1. Johdantoa Intercon-Energy Oy suunnittelee tuulipuiston rakentamista Siikajoen edustan merialueelle. Vaihtoehdossa VE1 Varessäikän edustalla olevalle merialueelle rakennetaan 24 tuulivoimalaa. Hankkeessa mukana oleva WSP Environmental Oy tilaajana ja Kemijoki Aquatic Technology Oy (KAT Oy) konsulttina suoritti alueelle viistokaikuluotauksen hankkeen etenemisen vaatimien selvitysten mukaisesti. 2. Luotausalue Luotausalue käsitti alueen, jonka ulkorajana on määritelty 200 metriä ulospäin suunnitelluista tuulivoimaloista. Varessäikän tuulipuiston tutkittava alue on noin 910 ha sekä lisäksi suunniteltu merikaapelilinjaus. Luotausalue oli pääsääntöisesti matalaa aluetta. Alle 3m syvyyttä oli noin puolet ja alle 5m syvyyttä noin 4/5 koko alueesta. Viistokaikuluotaukset suoritettiin syyskuussa FIN

3 2 (9) 3. Laitteisto Luotauslaitteistona konsultti käytti AquaticSonar DualFreq Swathe Surveyor - laajakulmaluotainjärjestelmää, joka on interferometriaan perustuva järjestelmä ja tuottaa viistokaikudataa. Järjestelmään kuuluu myös RTK-tasoinen VRS-GPS paikannus, TSS DMS-10 liiketunnistuslaitteet ja VectorSensor elektroninen kompassi. Järjestelmä tuottaa myös pohjantopografian dataa, joten viistokaiutusdatan mahdolliset kohteet voidaan paikantaa todellisiin ja tarkkoihin koordinaatteihin., 4. Luotaaminen Luotauksessa on mahdollisuuksien mukaan vältetty huonoja luotausolosuhteita kuten kovaa merenkäyntiä, joka huonontaa datan laatua. Luotauksessa on toteutettu riittävää päällekkäisyyttä eri linjoissa. Käytössä on ollut hyväkuntoiset huipputekniset laitteistot, jotta lopputulos olisi mahdollisimman käyttökelpoinen hankkeiden jatkoa ajatellen. 5. Tulosteet Viistokaikuluotauksessa tuotettu data on jälkikäsitelty ja mahdolliset kohteet tulkittu järjestelmän omilla jälkikäsittely ohjelmistoilla. Tulokset ovat paikannettu KKJ2 koordinaatti- ja N60 -korkeusjärjestelmiin. Tuloksina saatava kohdelistaus paikkatietoineen ja kuvineen on tässä raportissa jäljempänä. Lisäksi jokaisesta luotauslinjasta toimitetaan ns. Geotiff -kuva, joka on mahdollista tuoda kolmansiin ohjelmistoihin paikkatietoineen. Konsultti toimittaa luotauksen peittokuvan luotausalueesta, joka on mahdollisimman tarkalla resoluutiolla generoitu ns. mosaiikkikuva viistokaikuluotaus datasta. Mosaiikki kuvasta voidaan havaita isompia pohjan kokonaisuuksia ja ominaisuuksia. Kuvassa on havaittavissa mm. uurteita ja dyynejä. Kohdeluettelon lopussa ovat otteet mosaiikkikuvasta, joissa on esimerkit uurteista ja dyyneistä. Alueen viistokaikuluotauksen aikana on järjestelmällä tuotettu luotausdata sisältää myös aineistot pohjantopografian tulkintaan. Erillisellä jälkikäsittelyllä voidaan tuottaa tarkka ja kattava kolmiulotteinen pohjanmalli. Viistokaikuaineistot yhdessä pohjantopografiatiedon kanssa tuottaa parhaan tiedon suunnittelualueen pohjan olosuhteista. Tulosteissa kohdelistauksen kuvat eivät välttämättä näy parhaalla mahdollisella terävyydellä, mutta näytöltä katsottuna kuvien resoluutio on parempi. Kuvat ovat *.tif muodossa mukana kaiken aineiston sisältävillä DVD:llä. FIN

4 3 (9) 6. Kohdelistaus Kuva kohteesta Sijainti ja tulkinta merikaapeli_100923_ , , , Olemassa oleva merikaapeli Varessäikkä - Hailuoto. Kaapeli havaittavissa vain osiltaan. Kaapeli on pohjakasvillisuuden peitossa tai painunut pohjalietteeseen. tuulip_100910_ , Olemassa oleva merikaapeli Varessäikkä - Hailuoto. Kaapeli havaittavissa vain osiltaan. Kaapeli on pääosin pohjakasvillisuuden peitossa. FIN

5 4 (9) pitkap_100923_ , Olemassa olevat merikaapelit Varessäikkä - Hailuoto. Kaapeleita havaittavissa yhteensä 3 kpl hieman pitemmältä osin. tuulip_100907_ , Ristikkomainen kohde satamassa, mahdollinen pyydys. FIN

6 5 (9) tuulip_100907_ , , Satamarakenne (huom. sidescan data kartalla) pitkap_100914_ , ja , Pitkän omaisia ja ristissä olevia kohteita. Uppopuita tai muita kohteita matalikolla. FIN

7 6 (9) pitkap_100921_ , ja , Pitkän omaisia ja ristissä olevia kohteita. Uppopuita tai muita kohteita hiekkadyyneillä. pitkap_100929_ , Veneväylän turvalaitteen kiinnike. FIN

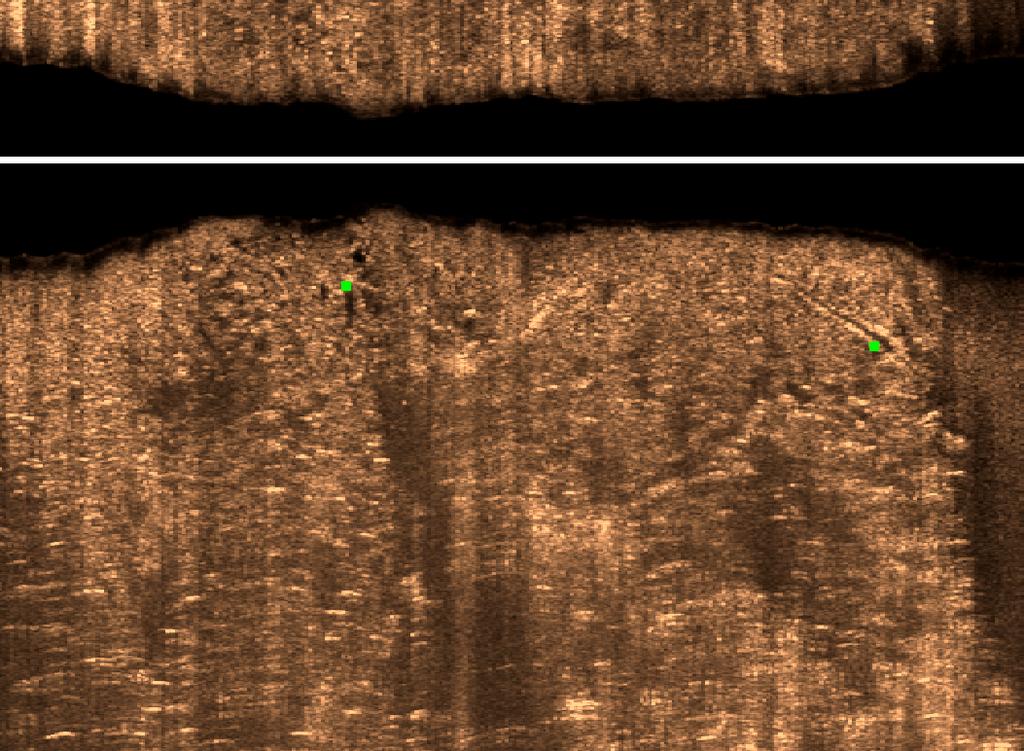

8 7 (9) pitkap_100929_ , Kasvillisuudesta poikkeava heijaste. Heijasteen leveys luotaussuunnassa n. 3m ja pituus luotauksen poikkisuunnassa n. 8 m. FIN

9 8 (9) pitkap_100928_ , Erikoinen heijaste leijailee vapaassa vedessä. Syvyyttä paikassa n. 6m ja heijasteen korkeus n. 3m. Toisessa mittauslinjassa samassa paikassa heijastetta ei enää näy. Heijaste ehkä kalaparvi, niitä näkyi muutamassa linjassa samalla alueella. Pohjan uurteita alueen keskellä. FIN

10 9 (9) Pohjan dyynejä, joiden välissä on korkeahkoa kasvillisuutta. FIN
