1 Kamera Verkkoputkikamera Pika-aloitusopas UD.6L0201B2108A01 0

2 Pika-aloitusopas Verkkoputkikamera Pika-aloitusopas COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. KAIKKI OIKEUDET PIDÄTETÄÄN. Kaikki tiedot, mukaan lukien kirjoitukset, kuvat ja kaaviot, ovat Hangzhou Hikvision Digital Technology Co., Ltd.:n tai sen tytäryhtiöiden (jäljempänä Hikvision ) omaisuutta. Tätä käyttöohjetta (jäljempänä käyttöohje ) ei saa kopioida, muuttaa, kääntää tai jakaa, osittain tai kokonaan millään menetelmällä, ilman ennalta saatua Hikvisionin kirjallista lupaa. Ellei toisin määrätä, Hikvision ei anna käyttöohjetta koskien mitään suoria tai epäsuoria takuita, vakuutuksia tai lausuntoja. Tietoa käyttöohjeesta Käyttöohje koskee 26xx-verkkokameroita. Käyttöohjeessa on ohjeita tuotteen käyttämiseen ja hallintaan liittyen. Kuvat, kaaviot ja muut tiedot ovat tästä eteenpäin ainoastaan kuvaus- ja selitystarkoituksiin. Käyttöohjeen sisältämiä tietoja voidaan muuttaa ilman erillistä ilmoitusta laiteohjelmiston päivityksen vuoksi tai muusta syystä. Uusin versio on yrityksen verkkosivuilla ( Käytä tätä käyttöopasta ammattilaisen ohjauksessa. Tavaramerkkien tunnustaminen ja muut Hikvisionin tavaramerkit ja logot ovat Hikvisionin omaisuutta eri lainkäyttöalueilla. Muut jäljempänä mainitut tavaramerkit ja logot ovat omistajiensa omaisuutta. 1

3 Vastuuvapauslauseke Verkkoputkikamera Pika-aloitusopas KUVATTU TUOTE, MUKAAN LUKIEN SEN LAITTEISTO, OHJELMISTO JA LAITEOHJELMISTO, TOIMITETAAN SOVELLETTAVAN LAIN ENIMMÄISPUITTEISSA SELLAISENAAN KAIKKINE PUUTTEINEEN JA VIRHEINEEN. HIKVISION EI ANNA SUORIA TAI EPÄSUORIA TAKUITA, MUKAAN LUKIEN RAJOITUKSETTA TAKUUT MYYNTIKELPOISUUDESTA, TYYDYTTÄVÄSTÄ LAADUSTA, SOPIVUUDESTA TIETTYYN TARKOITUKSEEN JA KOLMANNEN OSAPUOLEN LOUKKAAMATTOMUUDESTA. HIKVISION, SEN JOHTAJAT, TOIMIHENKILÖ T, TYÖ NTEKIJÄT TAI EDUSTAJAT EIVÄT MISSÄÄN TAPAUKSESSA VASTAA MISTÄÄN ERITYISISTÄ, SATUNNAISISTA, EPÄSUORISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA, MUKAAN LUKIEN LIIKEVOITON MENETYS, LIIKETOIMINNAN KESKEYTYMINEN TAI TIETOJEN TAI MUUN DOKUMENTAATION MENETYS TUOTTEEN KÄYTÖ N YHTEYDESSÄ, VAIKKA HIKVISIONILLE OLISI ILMOITETTU TÄLLAISTEN VAHINKOJEN MAHDOLLISUUDESTA. INTERNETYHTEYDELLÄ VARUSTETUN TUOTTEEN KÄYTTÄMINEN ON TÄYSIN KÄYTTÄJÄN VASTUULLA. HIKVISION EI OLE VASTUUSSA EPÄNORMAALISTA TOIMINNASTA, YKSITYISTIETOJEN VUOTAMISESTA TAI MUISTA VAHINGOISTA, JOTKA JOHTUVAT TIETOVERKKOHYÖ KKÄYKSISTÄ, HAKKERIHYÖ KKÄYKSISTÄ, VIRUSTARTUNNASTA TAI MUISTA TIETOTURVARISKEISTÄ, MUTTA HIKVISION TARJOAA TARVITTAESSA TEKNISTÄ TUKEA. VALVONTALAIT VAIHTELEVAT LAINKÄYTTÖ ALUEITTAIN. TARKISTA KAIKKI LAINKÄYTTÖ ALUEESI SOVELLETTAVAT LAIT ENNEN TUOTTEEN KÄYTTÄMISTÄ VARMISTAAKSESI, ETTÄ KÄYTTÖ ON SOVELLETTAVIEN LAKIEN MUKAISTA. HIKVISIONIA EI VOI PITÄÄ VASTUUSSA, MIKÄLI TUOTETTA KÄYTETÄÄN LUVATTOMAAN TARKOITUKSEEN. 2

4 MIKÄLI TÄMÄ KÄYTTÖ OPAS JA SOVELLETTAVA LAKI OVAT RISTIRIIDASSA, SOVELLETAAN JÄLKIMMÄISTÄ. Tietoja säädöksistä FCC-tiedot FCC-vaatimustenmukaisuus: Tämä laite on testattu ja sen on todettu toimivan digitaalilaitteita koskevien FCC-määräysten osan 15 vaatimusten rajoissa. Nämä rajat on suunniteltu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan, kun laitetta käytetään kaupallisessa ympäristössä. Laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos sitä ei ole asennettu tai jos sitä ei käytetä käyttöoppaan ohjeiden mukaisesti, laite voi aiheuttaa häiriöitä radioyhteyksiin. Laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä. Tällöin käyttäjän on korjattava häiriöt omakustanteisesti. FCC-ehdot Tämä laite täyttää FCC-määräysten osan 15 vaatimukset. Laitteen käyttöön liittyy seuraavat kaksi ehtoa: 1. Laite ei saa aiheuttaa haitallisia häiriöitä. 2. Laitteen on siedettävä kaikki vastaanotetut häiriöt, mukaan lukien sellaiset häiriöt, jotka voivat aiheuttaa epätoivottua toimintaa. EU:n vaatimustenmukaisuusvakuutus Tämä tuote ja sen mukana mahdollisesti toimitetut lisävarusteet on varustettu CE-merkinnällä. Siten ne ovat EMC-direktiivissä 2004/108/EY ja RoHS-direktiivissä 2011/65/EU mainittujen yhdenmukaistettujen eurooppalaisten standardien mukaisia. 3

5 2012/19/EU (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Kierrätä tuote asianmukaisesti palauttamalla se paikalliselle myyjälle vastaavan uuden laitteen hankkimisen yhteydessä tai vie se asianmukaiseen keräyspisteeseen. Lisätietoja: /66/EY (paristo- ja akkudirektiivi): Tässä tuotteessa on paristo tai akku, jota ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Lisätietoja paristosta tai akusta on tuotteen dokumentaatiossa. Paristo tai akku on merkitty tällä symbolilla, ja siihen voi sisältyä käytetyn aineen eli kadmiumin (Cd), lyijyn (Pb) tai elohopean (Hg) kirjainmerkintä. Kierrätä paristo tai akku asianmukaisesti viemällä se myyjälle tai asianmukaiseen keräyspisteeseen. Lisätietoja: Industry Canada ICES-003 -vaatimustenmukaisuus Tämä laite täyttää CAN ICES-3 (A)- / NMB-3(A) -standardien vaatimukset. Turvallisuusohjeet Näiden ohjeiden tarkoituksena on varmistaa, että käyttäjä voi käyttää laitetta oikein ja välttää vaaratilanteet tai omaisuusvahingot. Ehkäisytoimet on jaettu varoituksiin ja huomautuksiin. 4

6 Varoitukset: Varoitusten noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Huomautukset: Huomautusten noudattamatta jättäminen voi johtaa loukkaantumiseen tai laitevaurioon. Varoitukset Noudattamalla näitä varotoimia voit välttää vakavan loukkaantumisen ja kuoleman. Huomautukset Noudattamalla näitä ohjeita voit välttää mahdolliset loukkaantumiset ja materiaalivahingot. Varoitukset Salasanojen ja muiden suojausasetusten huolellinen määrittäminen on asentajan ja/tai loppukäyttäjän vastuulla. Tuotteen käytössä on ehdottomasti noudatettava käyttömaan ja -alueen mukaisia sähköturvallisuusmääräyksiä. Lisätietoa on tuotteen teknisissä tiedoissa. Syöttöjännitteen tulee täyttää sekä SELV:n (Safety Extra Low Voltage) että rajoitetun virtalähteen (Limited Power Source) vaatimukset jännitteellä 24 VAC tai 12 VDC standardin IEC mukaisesti. Lisätietoa on tuotteen teknisissä tiedoissa. 5

7 Älä liitä useita laitteita yhteen muuntajaan, sillä muuntajan ylikuormittuminen voi johtaa ylikuumenemiseen tai palovaaraan. Varmista, että pistoke on liitetty kunnolla pistorasiaan. Jos tuote asennetaan seinään tai kattoon, laitteen kiinnityksen on oltava tukeva. Jos laitteesta erittyy savua tai hajua tai laite pitää ääntä, katkaise laitteesta välittömästi virta, irrota virtajohto ja ota sitten yhteyttä palvelukeskukseen. Huomautukset Varmista ennen kameran käyttämistä, että käytettävä jännite on oikea. Älä pudota kameraa tai altista sitä iskuille. Älä koske antureihin sormillasi. Puhdista tarvittaessa pyyhkimällä varovasti puhtaalla etanoliin kostutetulla liinalla. Jos kameraa ei käytetä pitkään aikaan, aseta objektiivin suojus paikalleen suojaamaan kennoa lialta. Älä suuntaa kameraa aurinkoon tai erittäin kirkkaisiin kohteisiin. Tämä voi johtaa sumentumiseen tai suttaantumiseen (mikä ei ole vika) ja vaikuttaa samalla kennon käyttöikään. Lasersäde voi polttaa kennon, joten varmista laserlaitteita käytettäessä, ettei lasersäde osu kennon pintaan. 6

8 Älä sijoita kameraa erittäin kuumaan, kylmään (käyttölämpötila on 30 C +60 C tai 40 C +60 C, mikäli kameran mallinumeron päätteessä on H), pölyiseen tai kosteaan paikkaan äläkä altista sitä voimakkaalle sähkömagneettiselle säteilylle. Käyttöympäristössä tulee olla riittävä ilmanvaihto lämmön kertymisen välttämiseksi. Pidä kamera erossa nesteistä käytön aikana. Siirtämisen aikana kamera on pakattava alkuperäiseen pakkaukseensa tai rakenteeltaan vastaavaan pakkaukseen. Osien säännöllinen vaihtaminen: muutamat laitteen osat (esim. elektrolyyttikondensaattori) tulee vaihtaa säännöllisesti osien keskimääräisen käyttöiän määrittäminä aikoina. Keskimääräinen käyttöikä vaihtelee laitteen käyttöympäristön ja käyttöhistorian mukaan, joten säännöllinen tarkistus on suositeltavaa kaikille käyttäjille. Saat lisätietoja ottamalla yhteyttä jälleenmyyjääsi. Akun tai pariston virheellinen käyttö tai vaihtaminen voi aiheuttaa räjähdysvaaran. Vaihda akku tai paristo ainoastaan samanlaiseen tai vastaavaan tuotteeseen. Hävitä käytetyt akut ja paristot valmistajan antamien ohjeiden mukaisesti. Jos tuote ei toimi oikein, ota yhteys jälleenmyyjään tai lähimpään palvelukeskukseen. Älä ikinä yritä purkaa kameraa itse. (Emme ole vastuussa ongelmista, jotka johtuvat luvattomista korjaus- tai huoltotöistä.) 7

9 Sisällysluettelo 1 Ulkoasun kuvaus Tyypin I kamera Tyypin II kamera Asennus Micro SD -kortin asettaminen Tyypin I kameran asentaminen Seinäasennus Riippuasennus Tyypin II kameran asentaminen Suora asennus Asennus liitäntärasiaan Asennus asennusrasiaan Zoomauksen ja tarkennuksen säätäminen Verkkoliitännän vesitiiviin suojuksen asentaminen (valinnainen) Verkkokameran määritys LAN-verkossa Liitännät Kameran käyttöönotto Käyttöönotto verkkoselaimella Käyttöönotto SADP-ohjelmistolla IP-osoitteen muuttaminen Käyttö verkkoselaimen kautta

10 1 Ulkoasun kuvaus Verkkoputkikamera Pika-aloitusopas 1.1 Tyypin I kamera Tyypin I kameran yleiskatsaus on esitetty alla Kuva 1 1 Yleiskatsaus tyypin I kamerasta Taulukko 1 1 Kuvaus Nro Kuvaus 1 Aurinkosuoja 2 Etukansi 9

11 Nro Kuvaus 3 Zoomaus- ja tarkennusvipu 4 Infrapuna-LED 5 Objektiivi 6 Ilmanottoaukko 7 Videolähdön liitäntä 8 Reset (nollaus) -painike 9 Micro SD -korttipaikka 10 Äänikaapeli 11 Hälytyskaapeli 12 Virtajohto 13 Verkkokaapeli HUOMAUTUS Palauta oletusasetukset, mukaan lukien käyttäjätunnus, salasana, IP-osoite, portin numero jne., pitämällä RESET (NOLLAUS) -painiketta painettuna noin 10 sekunnin ajan kameran käynnistymisen tai uudelleenkäynnistymisen aikana. 10

12 1.2 Tyypin II kamera Verkkoputkikameran yleiskatsaus on esitetty alla Kuva 1 2 Yleiskatsaus tyypin II kamerasta 11

13 Taulukko 1 2 Kuvaus Nro Kuvaus 1 Aurinkosuoja 2 Etukansi 3 Zoomaus- ja tarkennusvipu 4 Infrapuna-LED 5 Objektiivi 6 Ilmanottoaukko 7 Videolähdön liitäntä 8 Integroitu teline 9 Reset (nollaus) -painike 10 Micro SD -korttipaikka 11 Äänikaapeli 12 Hälytyskaapeli 13 Virtajohto 14 Verkkokaapeli 15 maadoitus 12

14 HUOMAUTUS Palauta oletusasetukset, mukaan lukien käyttäjätunnus, salasana, IP-osoite, portin numero jne., pitämällä RESET (NOLLAUS) -painiketta painettuna noin 10 sekunnin ajan kameran käynnistymisen tai uudelleenkäynnistymisen aikana. 13

15 2 Asennus Ennen aloittamista: Verkkoputkikamera Pika-aloitusopas Varmista, että pakkauksessa oleva laite on hyvässä kunnossa ja että kaikki sen osat ovat tallella. Standardivirtalähde on 12 V DC tai 24 V AC. Varmista, että käytössä on kameralle oikea virtalähde. Varmista, että kaikkien oheislaitteiden virta on kytketty pois päältä asennuksen aikana. Tarkista tuotteiden teknisistä tiedoista niiden soveltuvuus asennusympäristöön. Varmista, että seinä on riittävän vahva kestämään kameran ja telineen painon nelinkertaisesti. Mikäli kamerassa on infrapunatuki, kiinnitä huomiota seuraaviin asioihin infrapunaheijastuksen välttämiseksi: Kuvussa oleva pöly tai rasva aiheuttaa infrapunan heijastumista. Poista kuvun suojakalvo vasta, kun asennus on valmis. Jos suojakuvussa on pölyä tai rasvaa, puhdista kupu puhtaalla ja pehmeällä liinalla ja isopropyylialkoholilla. Varmista, ettei kameran objektiivin läheisyydessä ole heijastavia pintoja. Kameran infrapunavalo voi heijastua takaisin objektiiviin ja aiheuttaa heijastumia. 14

16 Objektiivin ympärillä olevan vaahtomuovirenkaan tulee olla samalla tasolla kuvun sisäpinnan kanssa, jotta se eristää objektiivin infrapunaledeistä. Kiinnitä suojakupu kameran runkoon niin, että vaahtomuovirengas ja suojakupu ovat toisissaan tiiviisti kiinni. 2.1 Micro SD -kortin asettaminen Tämän sarjan kamerat tukevat Micro SD -kortteja. Samat ohjeet pätevät kaikkiin kameratyyppeihin. Tässä käytetään esimerkkinä tyypin I kameraa. Vaiheet: 1. Löysää lukitusruuvia kiertämällä sitä vastapäivään. Liu uta aurinkosuojaa alla olevassa kuvassa esitettyyn suuntaan. Lukitusruuvi Lock Screw 2. Irrota aurinkosuoja. Kuva 2 1 Lukitusruuvin löysääminen 15

17 Kuva 2 2 Aurinkosuojan irrottaminen 3. Poista etukansi kiertämällä sitä vastapäivään. 4. Aseta Micro SD -kortti korttipaikkaan. Kuva 2 3 Micro SD -kortin asettaminen 5. Kierrä etukansi myötäpäivään takaisin kameraan ja aseta aurinkosuoja paikalleen. 6. Kiinnitä aurinkosuoja kiertämällä lukitusruuvia myötäpäivään. 16

18 Kiertomerkki Rotating Label Kuva 2 4 Etukannen kiristäminen HUOMAUTUS Varmista vedenpitävyys kohdistamalla etukannen kiertomerkki kameran kiertomerkkiin, kun etukantta kierretään myötäpäivään. 2.2 Tyypin I kameran asentaminen Seinäasennus HUOMAUTUS Seinäasennusteline ei sisälly pakkaukseen. Se tulee hankkia erikseen. Vaiheet: 1. Kiinnitä seinäteline seinään mukana toimitetuilla ruuveilla. 17

19 Pedestal Jalusta Kuva 2 5 Seinäasennustelineen kiinnittäminen HUOMAUTUS Telineen kiinnittäminen betoniseinään vaatii ruuviholkkien käyttämistä. Puuseinään kiinnittämiseen voi käyttää tavallisia itseporautuvia ruuveja. 2. Aseta kamera telineen jalustaan ja kiinnitä se mukana toimitetuilla ruuveilla. 3. Säädä kuvakulma. Kuva 2 6 Kameran kiinnittäminen telineeseen 18

20 1). Löysää panoroinnin säätöruuvia ja säädä panorointikulma [0 360 ]. Kiristä ruuvi. 2). Löysää kallistuksen säätöruuvia ja säädä kallistuskulma [0 90 ]. Kiristä ruuvi Panoroinnin säätöruuvi 0 90 Kallistuksen säätöruuvi Kuva 2 7 Kuvakulman säätäminen 4. Säädä zoomaus ja tarkennus (katso osio 2.4). 5. (Valinnainen) asenna verkkoliitäntään vesitiivis suojus. Katso tarkemmat asennusohjeet osiosta Riippuasennus HUOMAUTUS Riipputeline ei sisälly pakkaukseen. Se tulee hankkia erikseen. 19

21 Vaiheet: 1. Kiinnitä riipputeline kattoon mukana toimitetuilla ruuveilla. Katto Säätönuppi Riipputeline Kieleke Mutteri Kuva 2 8 Riipputelineen kiinnittäminen 2. Löysää ja irrota kameran aurinkosuojan lukitusruuvi. 3. Kiinnitä kamera riipputelineeseen lukitusruuvin reiän kohdalta. Varmista kiinnitys kiristämällä mutteri. 20

22 Nut Mutteri Kuva 2 9 Kameran kiinnittäminen 4. Säädä kuvakulma kuvassa Kuva 2 10 esitetyllä tavalla. 1). Löysää säätönuppia. 2). Kierrä lovi joko valvottavaa aluetta kohti tai siitä poispäin käyttötilanteen mukaan. HUOMAUTUS Valvontakulmaan saa enemmän säätövaraa kiertämällä loven poispäin valvottavasta alueesta, kun kamera osoittaa alaspäin, ja valvottavaa aluetta kohti, kun kamera osoittaa ylöspäin. 3). Säädä panorointikulmaa välillä ). Säädä kallistuskulmaa välillä ). Kiristä säätönuppi. 21

23 Säätönuppi Mutteri 0 90 Kuva 2 10 Kuvakulman säätäminen 5. Säädä zoomaus ja tarkennus (katso osio 2.4). 6. (Valinnainen) asenna verkkoliitäntään vesitiivis suojus. Katso tarkemmat asennusohjeet osiosta Tyypin II kameran asentaminen Tämä kamera on varustettu telineellä. Kamera voidaan asentaa suoraan seinään tai kattoon, mutta myös liitäntä- tai asennusrasiaan Suora asennus Vaiheet: 1. Kiinnitä porauskaavio (toimitettu) seinään tai kattoon kameran asennuspaikkaan. 2. Poraa ruuvireiät seinään tai kattoon porauskaavioon numerolla yksi merkittyihin kohtiin. 22

24 2 Kattoasennus : ruuvireikä 1: ruuvireikä asennuspohjaa telinettävarten varten Kuva 2 11 Reikien poraaminen seinään 3. Jos haluat vetää kaapelit katon tai seinän sisällä, poraa kaapelireikä porauskaavioon merkittyyn kohtaan. Ohita tämä vaihe, mikäli haluat vetää kaapelit seinän tai katon pintaa pitkin. 4. Vedä kameran kaapelit. 5. Kiinnitä kamera seinään tai kattoon ruuveilla. Porauskaavio Drill Template 23

25 Porauskaavio Drill Template 6. Säädä kuvakulma. Kuva 2 12 Kameran kiinnittäminen 3-akselinen (panorointi/kallistus/kierto) säätö mahdollistaa optimaalisen kierron ja sijoituspaikan määrittämisen. Säädä kuvakulma noudattamalla alla olevia ohjeita. Panoroinnin säätäminen Vaiheet: 1. Löysää lukitusruuvi Säädä kameran panorointikulma. Säätöalue on astetta. 3. Kiristä lukitusruuvi 1. Kallistuksen säätäminen Vaiheet: 1. Löysää lukitusruuvi Säädä kameran kallistuskulma. Säätöalue on astetta. 3. Kiristä lukitusruuvi 2. 24

26 Kierron säätäminen Vaiheet: 1. Löysää lukitusruuvi 3. Verkkoputkikamera Pika-aloitusopas 2. Säädä kuvan atsimuuttikulma muuttamalla kiertoasentoa. Säätöalue on astetta. 3. Kiristä lukitusruuvi 3. Panorointi Kierto 2 1 Lukitusruuvi 1 2 Lukitusruuvi 2 3 Lukitusruuvi Kallistus Kuva 2 13 Kuvakulman säätäminen 7. Säädä zoomaus ja tarkennus. Katso tarkemmat tiedot osiosta (Valinnainen) asenna verkkoliitäntään vesitiivis suojus. Katso tarkemmat asennusohjeet osiosta

27 2.3.2 Asennus liitäntärasiaan Ennen aloittamista: Liitäntärasia ei sisälly pakkaukseen. Tämä asennustyyppi edellyttää sen hankkimista erikseen. Vaiheet: 1. Kiinnitä porauskaavio (toimitettu) seinään kameran asennuspaikkaan. 2. Poraa reiät seinään porauskaavioon numerolla kaksi merkittyihin kohtiin. Katso Kuva Jos haluat vetää kaapelit seinän (tai katon) sisällä, poraa kaapelireikä porauskaavioon merkittyyn kohtaan. Ohita tämä vaihe, mikäli haluat vetää kaapelit seinän (tai katon) pintaa pitkin. 4. Kiinnitä liitäntärasia seinään (tai kattoon) ruuveilla. 5. Liitä kameran turvanaru liitäntärasiaan. 6. (Valinnainen) asenna verkkoliitäntään vesitiivis suojus. Katso osio Vedä kameran kaapelit. 8. Kytke liitännät ja tarkista, näkyykö näytössä kuva, kun kameraan kytkekään virta. HUOMAUTUS Jos kuvaa ei näy, tarkista virta- ja verkkoliitännät ennen seuraavaan vaiheeseen siirtymistä. 9. Kiinnitä kamera liitäntärasiaan ruuveilla. 10. Säädä kuvakulma. Katso osion vaihe Säädä zoomaus ja tarkennus. Katso osio

28 Liitäntärasia Turvanaru Kuva 2 14 Liitäntärasiaan asentaminen Asennus asennusrasiaan Ennen aloittamista: Asennusrasia ei sisälly pakkaukseen. Tämä asennustyyppi edellyttää sen hankkimista erikseen. Vaiheet: Asennusrasia Kameran asennuslevy Kuva 2 15 Asennusrasiaan asentaminen 1. Kiinnitä kameran asennuslevy asennusrasiaan ruuveilla. 27

29 2. (Valinnainen) asenna verkkoliitäntään vesitiivis suojus. Katso osio Vedä kameran kaapelit. 4. Kytke liitännät ja tarkista, näkyykö näytössä kuva, kun kameraan kytkekään virta. HUOMAUTUS Jos kuvaa ei näy, tarkista liitännät ennen seuraavaan vaiheeseen siirtymistä. 5. Kiinnitä kamera asennuslevyyn ruuveilla. 6. Säädä kuvakulma. Katso osion vaihe Säädä zoomaus- ja tarkennusvivut. Katso osio Zoomauksen ja tarkennuksen säätäminen Tarkoitus: Voit säätää zoomauksen ja tarkennuksen zoomaus- ja tarkennusvivuilla. Säädä ne noudattamalla alla olevia ohjeita. Säätäminen esitellään käyttämällä esimerkkinä tyypin II kameraa. Vaiheet: 1. Poista aurinkosuoja ja etukansi, jotta zoomaus- ja tarkennusvipu tulevat näkyviin. 2. Avaa kameran kuva monitoriin. 3. Löysää zoomausvipua ja siirrä se T:n (tele) ja W:n (leveä) välille halutun kuvakulman mukaan. 4. Kiristä zoomausvipu. 28

30 5. Löysää tarkennusvipua ja siirrä se F:n (kauko) ja N:n (lähi) välille ihanteellista tarkennusta varten. 6. Kiristä tarkennusvipu. 7. Kiinnitä aurinkosuoja ja etukansi takaisin kameraan. Zoomaus-/tarkennusvipu Zoom/Focus Lever Kuva 2 16 Zoomauksen ja tarkennuksen säätäminen HUOMAUTUS Jos kamerassa on kiinteä objektiivi, zoomausta ja tarkennusta ei tarvitse säätää. 2.5 Verkkoliitännän vesitiiviin suojuksen asentaminen (valinnainen) Tarkoitus: Jos kamera on asennettu ulkotiloihin, voit kiinnittää vesitiiviin suojuksen verkkokaapeliin sen jälkeen, kun kamera on kiinnitetty asennuspintaan. 29

31 Kuva 2 17 Vesitiiviin suojuksen osat Taulukko 2 1 Osat Nro Osat 1 Kameran verkkoliitännän liitinpaikka 2 O-rengastiiviste 3 Verkkoliitin 4 Vedenpitävä päätysuojus 5 Vedenpitävä kumitiiviste 6 Lukitusmutteri 7 Reitittimestä/kytkimestä tuleva verkkokaapeli 30

32 Kohdista kieleke ja lovi. 1. Aseta osa 5 osaan Kiinnitä osa 6 osalla4. Kamera Kytkin/reititin Vaiheet: Kuva 2 18 Vesitiiviin suojuksen asentaminen Syötä liittimetön verkkokaapeli 7 lukitusmutterin 6, vedenpitävän kumitiivisteen 5 (kumitiivisteen ura vedenpitävää päätysuojusta kohti) ja vedenpitävän päätysuojuksen 4 läpi tässä järjestyksessä. Kiinnitä RJ-45-verkoliitin 3 kaapelin päähän. Varmista, että parikaapelit on asennettu oikeaan järjestykseen. Aseta O-rengastiiviste 2 kameran verkkoliitännän liitinpaikkaan 1. Kiinnitä verkkoliitin 3 kameran verkkoliitännän liitinpaikkaan 1. 31

33 Aseta vedenpitävä kumitiiviste 5 vedenpitävään päätysuojukseen 4 ja kiristä lukitusmutteri 6 vedenpitävään päätysuojukseen 4. Kohdista vedenpitävän päätysuojuksen 4 kieleke kameran verkkoliitännän liitinpaikan 1 loveen ja viimeistele asennus kiinnittämällä vedenpitävä päätysuojus 4 kameran verkkoliitännän liitinpaikkaan 1. 32

34 3 Verkkokameran määritys LAN-verkossa Huomio: Ymmärrät, että internetyhteydellä varustetun tuotteen käyttö voi olla tietoturvariski. Pyri välttämään verkkohyökkäykset ja tietovuodot vahvistamalla suojaustasoasi. Jos tuote ei toimi oikein, ota yhteys jälleenmyyjään tai lähimpään palvelukeskukseen. Liitännät Liitä kamera verkkoon seuraavissa kuvissa esitetyllä tavalla tai Verkkokaapeli Verkkokamera Tietokone Kuva 3 1 Suora liitäntä tai Verkkokaapeli Verkkokaapeli tai Verkkokamera Kuva 3 2 Liitäntä kytkimen tai reitittimen kautta Tietokone 33

35 Kameran käyttöönotto Kameran käyttäminen edellyttää, että se otetaan ensin käyttöön määrittämällä sille vahva salasana. Tuettuja menetelmiä ovat käyttöönotto verkkoselaimella, SADP-ohjelmistolla ja asiakasohjelmistolla. Kameran käyttöönotto esitellään käyttämällä esimerkkeinä käyttöönottoa SADP-ohjelmistolla ja verkkoselaimella. Tietoa asiakasohjelmistolla käyttöönotosta on verkkokameran käyttöoppaassa. Vaiheet: Käyttöönotto verkkoselaimella 1. Kytke kameraan virta ja liitä kamera verkkoon. 2. Kirjoita verkkoselaimen osoiteriville IP-osoite ja siirry activation (käyttöönotto) -näyttöön painamalla Enter-näppäintä. Huomio: Kameran oletusarvoinen IP-osoite on Jos kamerassa on DHCP käytössä oletuksena, kameran käyttöönotto ja IP-osoitteen haku on tehtävä SADP-ohjelmistolla. Kuva 3 3 Käyttöönottonäyttö (selain) 34

36 3. Valitse salasana ja kirjoita se salasanakenttään. 4. Vahvista salasana. KÄYTÄ VAHVAA SALASANAA Suosittelemme valitsemaan vahvan salasanan (jossa on vähintään 8 merkkiä, mukaan lukien isoja kirjaimia, pieniä kirjaimia, numeroita ja erikoismerkkejä), sillä se parantaa tuotteen turvallisuutta. Suosittelemme myös vaihtamaan salasanan säännöllisesti. Erityisesti tehokkaissa turvajärjestelmissä salasanan vaihtaminen kuukausittain tai viikoittain voi auttaa tuotteen suojaamisessa. 5. Tallenna salasana valitsemalla OK ja siirry live view (luettelonäkymä) -näyttöön. Käyttöönotto SADP-ohjelmistolla SADP-ohjelmistoa käytetään verkkolaitteen tunnistamiseen, kameran käyttöönottoon ja salasanan palauttamiseen. Siirrä SADP-ohjelmisto tietokoneeseen laitteen mukana toimitetulta levyltä tai lataa se viralliselta verkkosivulta ja asenna ohjelmisto noudattamalla näyttöön tulevia ohjeita. Ota kamera käyttöön noudattamalla seuraavassa esitettyjä ohjeita. Katso kahden muun käyttöönottomenetelmän ohjeet käyttöoppaasta. Vaiheet: 1. Käynnistä SADP-ohjelmisto, jotta se hakee verkkolaitteet. 2. Tarkista laitteiden tila laiteluettelosta ja valitse laite, jota ei ole otettu käyttöön. 35

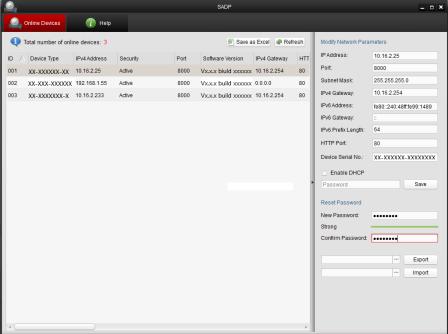

37 Huomio: Kuva 3 4 SADP:n käyttöliittymä SADP-ohjelmistolla voi ottaa käyttöön monta kameraa kerralla. Katso lisätietoja SADP-ohjelmiston käyttöoppaasta. 3. Valitse salasana, kirjoita se salasanakenttään ja vahvista se. KÄYTÄ VAHVAA SALASANAA Suosittelemme valitsemaan vahvan salasanan (jossa on vähintään 8 merkkiä, mukaan lukien isoja kirjaimia, pieniä kirjaimia, numeroita ja erikoismerkkejä), sillä se parantaa tuotteen turvallisuutta. Suosittelemme myös vaihtamaan salasanan säännöllisesti. Erityisesti tehokkaissa turvajärjestelmissä salasanan vaihtaminen kuukausittain tai viikoittain voi auttaa tuotteen suojaamisessa. 36

38 4. Tallenna salasana valitsemalla OK. Voit tarkistaa käyttöönoton tilan ponnahdusikkunasta. Mikäli käyttöönotto epäonnistuu, varmista, että salasana täyttää sille asetetut vaatimukset, ja yritä uudelleen. Tarkoitus: IP-osoitteen muuttaminen Verkkokameran voi näyttää ja määrittää LAN-verkon (lähiverkko) kautta yhdistämällä se samaan aliverkkoon tietokoneen kanssa. Asenna sen jälkeen SADP-ohjelmisto, jonka avulla verkkokameran IP-osoitteen voi hakea ja muuttaa. IP-osoitteen muuttaminen esitellään käyttämällä esimerkkinä IP-osoitteen muuttamista SADP-ohjelmistolla. Vaiheet: 1. Suorita SADP-ohjelmisto. 2. Valitse laite, joka on otettu käyttöön. Huomio: Mikäli kamera ei ole käytössä, ota se käyttöön noudattamalla osion 3.2 ohjeita. 3. Vaihda laitteelle IP-osoite, joka on samassa aliverkossa tietokoneen kanssa, muuttamalla IP-osoitetta manuaalisesti tai ottamalla DHCP käyttöön Enable DHCP (Ota DHCP käyttöön) -valintaruudussa. 37

39 Kuva 3 5 IP-osoitteen muuttaminen 4. Vahvista IP-osoitteen muutos antamalla salasana. SADP-ohjelmistolla voi muuttaa useita IP-osoitteita kerralla. Katso lisätietoja SADP-ohjelmiston käyttöoppaasta. 38

40 4 Käyttö verkkoselaimen kautta Järjestelmävaatimukset: Käyttöjärjestelmä: Microsoft Windows XP SP1 tai uudempi Suoritin: 2,0 GHz tai enemmän RAM-muisti: 1 Gt tai enemmän Näyttö: pikseliä tai enemmän Verkkoselain: Internet Explorer 8.0 tai uudempi, Apple Safari tai uudempi, Mozilla Firefox 5.0 tai uudempi tai Google Chrome 18 tai uudempi Vaiheet: 1. Avaa verkkoselain. 2. Kirjoita verkkoselaimen osoitekenttään verkkokameran IP-osoite ja siirry login (kirjautuminen) -näyttöön painamalla Enter-näppäintä. Huomio: Oletusarvoinen IP-osoite on Mikäli kamera ei ole käytössä, ota se ensin käyttöön noudattamalla osion 3.2 ohjeita. 3. Anna käyttäjänimi ja salasana. Järjestelmänvalvojan tulee määrittää laitteen tilit ja käyttäjä-/ylläpitäjäoikeudet asianmukaisesti. Poista kaikki tarpeettomat tilit ja käyttäjä-/ylläpitäjäoikeudet. Huomio: Laitteen IP-osoite lukittuu, mikäli järjestelmänvalvoja kirjoittaa salasanan väärin 7 kertaa peräkkäin (käyttäjillä/ylläpitäjillä yrityksiä on 5). 39

41 4. Valitse Login (Kirjaudu sisään). Kuva 4 1 Kirjautumisnäyttö 5. Reaaliaikaisen videokuvan tarkastelu ja kameran hallinta edellyttää lisäosan asentamista. Asenna lisäosa noudattamalla asennusohjelman ohjeita. Huomio: Lisäosan asennuksen viimeistely voi vaatia selaimen sulkemisen. Kuva 4 2 Lisäosan lataaminen 6. Avaa selain uudelleen lisäosan asennuksen jälkeen ja kirjaudu sisään toistamalla vaiheet 2 4. Huomio: Lisätietoja tarkempien määritysten tekemisestä on verkkokameran käyttöoppaassa. 40

42 First Choice for Security Professionals Hikvision. Kaikki oikeudet pidätetään.
