1 Kamera Turret-verkkokamera Pika-aloitusopas UD.6L0201B2052A01 1

2 Pika-aloitusopas Turret-verkkokamera Pika-aloitusopas COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. KAIKKI OIKEUDET PIDÄTETÄÄN. Kaikki tiedot, mukaan lukien kirjoitukset, kuvat ja kaaviot, ovat Hangzhou Hikvision Digital Technology Co., Ltd.:n tai sen tytäryhtiöiden (jäljempänä Hikvision ) omaisuutta. Tätä käyttöohjetta (jäljempänä käyttöohje ) ei saa kopioida, muuttaa, kääntää tai jakaa, osittain tai kokonaan millään menetelmällä, ilman ennalta saatua Hikvisionin kirjallista lupaa. Ellei toisin määrätä, Hikvision ei anna käyttöohjetta koskien mitään suoria tai epäsuoria takuita, vakuutuksia tai lausuntoja. Tietoa käyttöohjeesta Käyttöohje koskee 23xx-verkkokameroita. Käyttöohjeessa on ohjeita tuotteen käyttämiseen ja hallintaan liittyen. Kuvat, kaaviot ja muut tiedot ovat tästä eteenpäin ainoastaan kuvaus- ja selitystarkoituksiin. Käyttöohjeen sisältämiä tietoja voidaan muuttaa ilman erillistä ilmoitusta laiteohjelmiston päivityksen vuoksi tai muusta syystä. Uusin versio on yrityksen verkkosivuilla ( Käytä tätä käyttöopasta ammattilaisen ohjauksessa. Tavaramerkkien tunnustaminen ja muut Hikvisionin tavaramerkit ja logot ovat Hikvisionin omaisuutta eri lainkäyttöalueilla. Muut jäljempänä mainitut tavaramerkit ja logot ovat omistajiensa omaisuutta. 2

3 Vastuuvapauslauseke Turret-verkkokamera Pika-aloitusopas KUVATTU TUOTE, MUKAAN LUKIEN SEN LAITTEISTO, OHJELMISTO JA LAITEOHJELMISTO, TOIMITETAAN SOVELLETTAVAN LAIN ENIMMÄISPUITTEISSA SELLAISENAAN KAIKKINE PUUTTEINEEN JA VIRHEINEEN. HIKVISION EI ANNA SUORIA TAI EPÄSUORIA TAKUITA, MUKAAN LUKIEN RAJOITUKSETTA TAKUUT MYYNTIKELPOISUUDESTA, TYYDYTTÄVÄSTÄ LAADUSTA, SOPIVUUDESTA TIETTYYN TARKOITUKSEEN JA KOLMANNEN OSAPUOLEN LOUKKAAMATTOMUUDESTA. HIKVISION, SEN JOHTAJAT, TOIMIHENKILÖ T, TYÖ NTEKIJÄT TAI EDUSTAJAT EIVÄT MISSÄÄN TAPAUKSESSA VASTAA MISTÄÄN ERITYISISTÄ, SATUNNAISISTA, EPÄSUORISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA, MUKAAN LUKIEN LIIKEVOITON MENETYS, LIIKETOIMINNAN KESKEYTYMINEN TAI TIETOJEN TAI MUUN DOKUMENTAATION MENETYS TUOTTEEN KÄYTÖ N YHTEYDESSÄ, VAIKKA HIKVISIONILLE OLISI ILMOITETTU TÄLLAISTEN VAHINKOJEN MAHDOLLISUUDESTA. INTERNETYHTEYDELLÄ VARUSTETUN TUOTTEEN KÄYTTÄMINEN ON TÄYSIN KÄYTTÄJÄN VASTUULLA. HIKVISION EI OLE VASTUUSSA EPÄNORMAALISTA TOIMINNASTA, YKSITYISTIETOJEN VUOTAMISESTA TAI MUISTA VAHINGOISTA, JOTKA JOHTUVAT TIETOVERKKOHYÖ KKÄYKSISTÄ, HAKKERIHYÖ KKÄYKSISTÄ, VIRUSTARTUNNASTA TAI MUISTA TIETOTURVARISKEISTÄ, MUTTA HIKVISION TARJOAA TARVITTAESSA TEKNISTÄ TUKEA. VALVONTALAIT VAIHTELEVAT LAINKÄYTTÖ ALUEITTAIN. TARKISTA KAIKKI LAINKÄYTTÖ ALUEESI SOVELLETTAVAT LAIT ENNEN TUOTTEEN KÄYTTÄMISTÄ VARMISTAAKSESI, ETTÄ KÄYTTÖ ON SOVELLETTAVIEN LAKIEN MUKAISTA. HIKVISIONIA EI VOI PITÄÄ VASTUUSSA, MIKÄLI TUOTETTA KÄYTETÄÄN LUVATTOMAAN TARKOITUKSEEN. 3

4 MIKÄLI TÄMÄ KÄYTTÖ OPAS JA SOVELLETTAVA LAKI OVAT RISTIRIIDASSA, SOVELLETAAN JÄLKIMMÄISTÄ. Tietoja säädöksistä FCC-tiedot FCC-vaatimustenmukaisuus: Tämä laite on testattu ja sen on todettu toimivan digitaalilaitteita koskevien FCC-määräysten osan 15 vaatimusten rajoissa. Nämä rajat on suunniteltu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan, kun laitetta käytetään kaupallisessa ympäristössä. Laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos sitä ei ole asennettu tai jos sitä ei käytetä käyttöoppaan ohjeiden mukaisesti, laite voi aiheuttaa häiriöitä radioyhteyksiin. Laitteen käyttö asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä. Tällöin käyttäjän on korjattava häiriöt omakustanteisesti. FCC-ehdot Tämä laite täyttää FCC-määräysten osan 15 vaatimukset. Laitteen käyttöön liittyy seuraavat kaksi ehtoa: 1. Laite ei saa aiheuttaa haitallisia häiriöitä. 2. Laitteen on siedettävä kaikki vastaanotetut häiriöt, mukaan lukien sellaiset häiriöt, jotka voivat aiheuttaa epätoivottua toimintaa. EU:n vaatimustenmukaisuusvakuutus Tämä tuote ja sen mukana mahdollisesti toimitetut lisävarusteet on varustettu CE-merkinnällä. Siten ne ovat EMC-direktiivissä 2004/108/EY ja RoHS-direktiivissä 2011/65/EU mainittujen yhdenmukaistettujen eurooppalaisten standardien mukaisia. 4

5 2012/19/EU (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Kierrätä tuote asianmukaisesti palauttamalla se paikalliselle myyjälle vastaavan uuden laitteen hankkimisen yhteydessä tai vie se asianmukaiseen keräyspisteeseen. Lisätietoja: /66/EY (paristo- ja akkudirektiivi): Tässä tuotteessa on paristo tai akku, jota ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana EU:n alueella. Lisätietoja paristosta tai akusta on tuotteen dokumentaatiossa. Paristo tai akku on merkitty tällä symbolilla, ja siihen voi sisältyä käytetyn aineen eli kadmiumin (Cd), lyijyn (Pb) tai elohopean (Hg) kirjainmerkintä. Kierrätä paristo tai akku asianmukaisesti viemällä se myyjälle tai asianmukaiseen keräyspisteeseen. Lisätietoja: Industry Canada ICES-003 -vaatimustenmukaisuus Tämä laite täyttää CAN ICES-3 (A)- / NMB-3(A) -standardien vaatimukset. Turvallisuusohjeet Näiden ohjeiden tarkoituksena on varmistaa, että käyttäjä voi käyttää laitetta oikein ja välttää vaaratilanteet tai omaisuusvahingot. Ehkäisytoimet on jaettu varoituksiin ja huomautuksiin. 5

6 Varoitukset: Varoitusten noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Huomautukset: Huomautusten noudattamatta jättäminen voi johtaa loukkaantumiseen tai laitevaurioon. Varoitukset Noudattamalla näitä varotoimia voit välttää vakavan loukkaantumisen ja kuoleman. Huomautukset Noudattamalla näitä ohjeita voit välttää mahdolliset loukkaantumiset ja materiaalivahingot. Varoitukset Salasanojen ja muiden suojausasetusten huolellinen määrittäminen on asentajan ja/tai loppukäyttäjän vastuulla. Tuotteen käytössä on ehdottomasti noudatettava käyttömaan ja -alueen mukaisia sähköturvallisuusmääräyksiä. Lisätietoa on tuotteen teknisissä tiedoissa. Syöttöjännitteen tulee täyttää sekä SELV:n (Safety Extra Low Voltage) että rajoitetun virtalähteen (Limited Power Source) vaatimukset jännitteellä 24 VAC tai 12 VDC standardin IEC mukaisesti. Lisätietoa on tuotteen teknisissä tiedoissa. 6

7 Älä liitä useita laitteita yhteen muuntajaan, sillä muuntajan ylikuormittuminen voi johtaa ylikuumenemiseen tai palovaaraan. Varmista, että pistoke on liitetty kunnolla pistorasiaan. Jos tuote asennetaan seinään tai kattoon, laitteen kiinnityksen on oltava tukeva. Jos laitteesta erittyy savua tai hajua tai laite pitää ääntä, katkaise laitteesta välittömästi virta, irrota virtajohto ja ota sitten yhteyttä palvelukeskukseen. Huomautukset Varmista ennen kameran käyttämistä, että käytettävä jännite on oikea. Älä pudota kameraa tai altista sitä iskuille. Älä koske antureihin sormillasi. Puhdista tarvittaessa pyyhkimällä varovasti puhtaalla etanoliin kostutetulla liinalla. Jos kameraa ei käytetä pitkään aikaan, aseta objektiivin suojus paikalleen suojaamaan kennoa lialta. Älä suuntaa kameraa aurinkoon tai erittäin kirkkaisiin kohteisiin. Tämä voi johtaa sumentumiseen tai suttaantumiseen (mikä ei ole vika) ja vaikuttaa samalla kennon käyttöikään. Lasersäde voi polttaa kennon, joten varmista laserlaitteita käytettäessä, ettei lasersäde osu kennon pintaan. 7

8 Älä sijoita kameraa erittäin kuumaan, kylmään (käyttölämpötila on 30 C +60 C tai 40 C +60 C, mikäli kameran mallinumeron päätteessä on H), pölyiseen tai kosteaan paikkaan äläkä altista sitä voimakkaalle sähkömagneettiselle säteilylle. Käyttöympäristössä tulee olla riittävä ilmanvaihto lämmön kertymisen välttämiseksi. Pidä kamera erossa nesteistä käytön aikana. Siirtämisen aikana kamera on pakattava alkuperäiseen pakkaukseensa tai rakenteeltaan vastaavaan pakkaukseen. Osien säännöllinen vaihtaminen: muutamat laitteen osat (esim. elektrolyyttikondensaattori) tulee vaihtaa säännöllisesti osien keskimääräisen käyttöiän määrittäminä aikoina. Keskimääräinen käyttöikä vaihtelee laitteen käyttöympäristön ja käyttöhistorian mukaan, joten säännöllinen tarkistus on suositeltavaa kaikille käyttäjille. Saat lisätietoja ottamalla yhteyttä jälleenmyyjääsi. Akun tai pariston virheellinen käyttö tai vaihtaminen voi aiheuttaa räjähdysvaaran. Vaihda akku tai paristo ainoastaan samanlaiseen tai vastaavaan tuotteeseen. Hävitä käytetyt akut ja paristot valmistajan antamien ohjeiden mukaisesti. Jos tuote ei toimi oikein, ota yhteys jälleenmyyjään tai lähimpään palvelukeskukseen. Älä ikinä yritä purkaa kameraa itse. (Emme ole vastuussa ongelmista, jotka johtuvat luvattomista korjaus- tai huoltotöistä.) 8

9 Sisällysluettelo 1 Ulkoasun kuvaus Asennus Tyypin I Turret-kameran asentaminen Tyypin II Turret-kameran asentaminen Tyypin III Turret-kameran asentaminen Verkkokaapelin vesitiiviin suojuksen asentaminen Verkkokameran määritys LAN-verkossa Liitännät Kameran käyttöönotto Käyttöönotto verkkoselaimella Käyttöönotto SADP-ohjelmistolla IP-osoitteen muuttaminen Käyttö verkkoselaimen kautta

10 1 Ulkoasun kuvaus Kuva 1 1 Yleiskatsaus tyypin I Turret-kamerasta Kuva 1 2 Yleiskatsaus tyypin II Turret-kamerasta 5 10

11 Kuva 1 3 Yleiskatsaus tyypin III Turret-kamerasta Kuva 1 4 Tyypin III Turret-kameran liitännät 11

12 Taulukko 1 1 Kuvaus Nro Kuvaus 1 Asennusrengas 2 Suojakotelo 3 Asennusalusta 4 Kamera 5 Virtajohto 6 Itsemukautuva 10M/100M-Ethernet-liitäntä 7 Äänilähtö 8 1-kanavainen hälytystulo ja 1-kanavainen hälytyslähtö 9 RST (nollaus) -painike 10 Micro SD -korttipaikka 11 Mikrofoni HUOMAUTUS Varmista, että virtasovitin on yhteensopiva kameran kanssa. Jotkin kameramallit tukevat PoE (Power over Ethernet) -toimintoa. Lisätietoa on kameran teknisissä tiedoissa. 12

13 2 Asennus Ennen aloittamista: Turret-verkkokamera Pika-aloitusopas Varmista, että pakkauksessa oleva laite on hyvässä kunnossa ja että kaikki sen osat ovat tallella. Standardivirtalähde on 12 V DC tai 24 V AC. Varmista, että käytössä on kameralle oikea virtalähde. Varmista, että kaikkien oheislaitteiden virta on kytketty pois päältä asennuksen aikana. Tarkista tuotteiden teknisistä tiedoista niiden soveltuvuus asennusympäristöön. Varmista, että seinä on riittävän vahva kestämään kameran ja telineen painon nelinkertaisesti. Mikäli kamerassa on infrapunatuki, kiinnitä huomiota seuraaviin asioihin infrapunaheijastuksen välttämiseksi: Kuvussa oleva pöly tai rasva aiheuttaa infrapunan heijastumista. Poista kuvun suojakalvo vasta, kun asennus on valmis. Jos suojakuvussa on pölyä tai rasvaa, puhdista kupu puhtaalla ja pehmeällä liinalla ja isopropyylialkoholilla. Varmista, ettei kameran objektiivin läheisyydessä ole heijastavia pintoja. Kameran infrapunavalo voi heijastua takaisin objektiiviin ja aiheuttaa heijastumia. 13

14 Objektiivin ympärillä olevan vaahtomuovirenkaan tulee olla samalla tasolla kuvun sisäpinnan kanssa, jotta se eristää objektiivin infrapunaledeistä. Kiinnitä suojakupu kameran runkoon niin, että vaahtomuovirengas ja suojakupu ovat toisissaan tiiviisti kiinni. 2.1 Tyypin I Turret-kameran asentaminen Vaiheet: 1. Pura kamera. 1). Irrota asennuspohjan lukitusruuvi ja pohja kamerasta. 2). Irrota asennusrengas kamerasta kiertämällä vastapäivään. 3). Irrota kameran suojakotelo. 3 Asennusrengas 2 Kamera 1 Asennuspohja Lukitusruuvi Kuva 2 1 Kameran purkaminen 2. Poraa ruuvireiät ja kaapelireikä kattoon porauskaavion avulla. 14

15 Porauskaavio Reikä A: katon läpi kulkevien kaapeleiden läpivientiin Ruuvireikä 1: asennuspohjaa varten Kuva 2 2 Porauskaavio Kaapelit voi vetää kahdella tapaa. Ne voi vetää joko keskellä olevan kaapelireiän läpi tai alla olevassa kuvassa esitetyn sivureiän läpi. Sivureikä Kuva 2 3 Sivureikä 15

16 HUOMAUTUS Voit käyttää mitä tahansa kolmesta sivureiästä, jolloin kaapeleiden vetäminen on helpompaa kuin kaapelireiän poraaminen kattoon. Poista muovisuoja pihdeillä ja vedä kaapelit reiän läpi. 3. Kiinnitä asennuspohja kattoon mukana toimitetuilla ruuveilla. Katto Ceiling Kuva 2 4 Asennuspohjan kiinnittäminen kattoon 4. Kytke virtajohto ja verkkokaapeli ja kiinnitä kamera asennuspohjaan mukana toimitetuilla ruuveilla. Vahvista kiinnitys kiertämällä kameraa. 16

17 Kuva 2 5 Kameran kiinnittäminen asennuspohjaan 5. Säädä objektiivi. 1). Löysää lukitusruuvia. Lukitusruuvi Lock Screw Kuva 2 6 Lukitusruuvin löysääminen 2). Säädä panorointikulma kiertämällä suojakoteloa ja kallistuskulma kiertämällä kameraa. Panorointi 360 Kallistus 0 75 Kierto 360 Kuva 2 7 Objektiivin säätäminen 17

18 3). Kiristä lukitusruuvi, kun valvontakulma on haluttu. 6. Aseta asennusrengas kameraan ja kiinnitä se kiertämällä myötäpäivään. Asennusrengas Trim Ring Kuva 2 8 Asennusrenkaan kiinnittäminen 2.2 Tyypin II Turret-kameran asentaminen Vaiheet: 1. Pura kamera. 1). Irrota suojakotelo kamerasta kiertämällä vastapäivään. 2). Irrota asennuspohja ja asennusrengas kamerasta. 18

19 2 Asennusrengas 1 Kamera Asennuspohja Kuva 2 9 Kameran purkaminen 2. Poraa ruuvireiät ja kaapelireikä kattoon porauskaavion avulla. Porauskaavio R e i k ä A : k a t o n l ä p i k u l k e v i e n k a a p e l e i d e n l ä p i v i e n t i i n R u u v i r e i k ä 1 : a s e n n u s p o h j a a v a r t e n Kuva 2 10 Porauskaavio Kaapelit voi vetää kahdella tapaa. Ne voi vetää joko keskellä olevan kaapelireiän läpi tai alla olevassa kuvassa esitetyn sivureiän läpi. 19

20 Sivureikä Kuva 2 11 Sivureikä HUOMAUTUS Voit käyttää mitä tahansa kolmesta sivureiästä, jolloin kaapeleiden vetäminen on helpompaa kuin kaapelireiän poraaminen kattoon. Poista muovisuoja pihdeillä ja vedä kaapelit reiän läpi. 3. Kiinnitä asennuspohja kattoon mukana toimitetuilla ruuveilla. Katto Ceiling Kuva 2 12 Kameran kiinnittäminen kattoon 20

21 Kytke virtajohto ja verkkokaapeli. Kiinnitä kamera ja suojakotelo asennuspohjaan kiertämällä kameraa vastapäivään. Säädä panorointikulma kiertämällä suojakoteloa ja kallistuskulma kiertämällä kameraa. Panorointi 360 Kallistus 0 75 Kierto 360 Kuva 2 13 Objektiivin säätäminen 7. Aseta asennusrengas kameraan ja kiinnitä se kiertämällä myötäpäivään. Asennusrengas Trim Ring Kuva 2 14 Asennusrenkaan kiinnittäminen 21

22 2.3 Tyypin III Turret-kameran asentaminen Vaiheet: 1. Pura kamera. 1). Irrota asennusrengas kamerasta kiertämällä vastapäivään. 2). Irrota asennuspohja kamerasta kiertämällä vastapäivään. 3). Irrota kameran suojakotelo. Asennusrengas 1 3 Suojakotelo 2 Kamera Asennusalusta Kuva 2 15 Kameran purkaminen 2. Aseta muistikortti. 1). Paikanna Micro SD- / RST-suoja kameran sivussa. Micro SD/RST Cover Micro SD- / RST-suoja 22

23 Kuva 2 16 Micro SD- / RST-suoja 2). Irrota suoja ja aseta Micro SD -kortti korttipaikkaan. Micro microsd -kortti Card Kuva 2 17 Micro SD -korttipaikka 3). Aseta suoja takaisin paikalleen. 3. Kiinnitä porauskaavio asennuskohtaan ja poraa ruuvireiät ja kaapelireikä kattoon porauskaavion avulla. Porauskaavio Reikä A: katon läpi kulkevien kaapeleiden läpivientiin Ruuvireikä 1: asennuspohjaa varten Kuva 2 18 Porauskaavio 23

24 4. Kiinnitä asennuspohja kattoon kahdella mukana toimitetulla ruuvilla. Kuva 2 19 Asennuspohjan kiinnittäminen Kytke virtajohto ja verkkokaapeli. Katso vesitiiviin suojuksen asentaminen osiosta 2.4, mikäli kamera asennetaan ulkotiloihin. Kiinnitä kamera ja suojakotelo asennuspohjaan kiertämällä kameraa vastapäivään. Kuva 2 20 Kameran kiinnittäminen 7. Säädä panorointikulma kiertämällä suojakoteloa ja kallistuskulma kiertämällä kameraa. 24

25 360 Panorointi Kallistus Kierto 8. Kuva 2 21 Objektiivin säätäminen Aseta asennusrengas kameraan ja kiinnitä se kiertämällä myötäpäivään. Asennusrengas Trim Ring 2.4 Verkkokaapelin vesitiiviin suojuksen asentaminen Tarkoitus: Jos kamera on asennettu ulkotiloihin, voit kiinnittää vesitiiviin suojuksen verkkokaapeliin sen jälkeen, kun kamera on kiinnitetty asennuspintaan. 25

26 Kuva 2 22 Vesitiiviin suojuksen osat Taulukko 2 1 Osat Nro Osat 1 Kameran verkkoliitännän liitinpaikka 2 O-rengastiiviste 3 Verkkoliitin 4 Vedenpitävä päätysuojus 5 Vedenpitävä kumitiiviste 6 Lukitusmutteri 7 Reitittimestä/kytkimestä tuleva verkkokaapeli Vaiheet: 1. Syötä liittimetön verkkokaapeli 7 lukitusmutterin 6, vedenpitävän kumitiivisteen 5 (kumitiivisteen ura vedenpitävää päätysuojusta kohti) ja vedenpitävän päätysuojuksen 4 läpi tässä järjestyksessä. 2. Kiinnitä RJ-45-verkoliitin 3 kaapelin päähän. Varmista, että parikaapelit on asennettu oikeaan järjestykseen. 26

27 3. Aseta O-rengastiiviste 2 kameran verkkoliitännän liitinpaikkaan Kiinnitä verkkoliitin 3 kameran verkkoliitännän liitinpaikkaan Aseta vedenpitävä kumitiiviste 5 vedenpitävään päätysuojukseen 4 ja kiristä lukitusmutteri 6 vedenpitävään päätysuojukseen Kohdista vedenpitävän päätysuojuksen 4 kieleke kameran verkkoliitännän liitinpaikan 1 loveen ja viimeistele asennus kiinnittämällä vedenpitävä päätysuojus 4 kameran verkkoliitännän liitinpaikkaan 1. Kohdista kieleke ja lovi. 1. Aseta osa 5 osaan Kiinnitä osa 6 osalla4. Kamera Kytkin/reititin Kuva 2 23 Vesitiiviin suojuksen asentaminen 27

28 3 Verkkokameran määritys LAN-verkossa HUOMAUTUS Ymmärrät, että internetyhteydellä varustetun tuotteen käyttö voi olla tietoturvariski. Pyri välttämään verkkohyökkäykset ja tietovuodot vahvistamalla suojaustasoasi. Jos tuote ei toimi oikein, ota yhteys jälleenmyyjään tai lähimpään palvelukeskukseen. 3.1 Liitännät Liitä kamera verkkoon seuraavissa kuvissa esitetyllä tavalla tai Verkkokaapeli Verkkokamera Tietokone Kuva 3 1 Suora liitäntä tai Verkkokamera Tietokone Kuva 3 2 Liitäntä kytkimen tai reitittimen kautta 28

29 3.2 Kameran käyttöönotto Kameran käyttäminen edellyttää, että se otetaan ensin käyttöön määrittämällä sille vahva salasana. Tuettuja menetelmiä ovat käyttöönotto verkkoselaimella, SADP-ohjelmistolla ja asiakasohjelmistolla. Kameran käyttöönotto esitellään käyttämällä esimerkkeinä käyttöönottoa SADP-ohjelmistolla ja verkkoselaimella. Tietoa asiakasohjelmistolla käyttöönotosta on verkkokameran käyttöoppaassa Käyttöönotto verkkoselaimella Vaiheet: 1. Kytke kameraan virta ja liitä kamera verkkoon. 2. Kirjoita verkkoselaimen osoiteriville IP-osoite ja siirry activation (käyttöönotto) -näyttöön painamalla näppäimistön Enter-näppäintä. HUOMAUTUS Kameran oletusarvoinen IP-osoite on Jos kamerassa on DHCP käytössä oletuksena, kameran käyttöönotto ja IP-osoitteen haku on tehtävä SADP-ohjelmistolla. 29

30 Kuva 3 3 Käyttöönottonäyttö (selain) 3. Valitse salasana ja kirjoita se salasanakenttään. KÄYTÄ VAHVAA SALASANAA Suosittelemme valitsemaan vahvan salasanan (jossa on vähintään 8 merkkiä ja kolme seuraavista: iso kirjain, pieni kirjain, numero ja erikoismerkki), sillä se parantaa tuotteen turvallisuutta. Suosittelemme myös vaihtamaan salasanan säännöllisesti. Erityisesti tehokkaissa turvajärjestelmissä salasanan vaihtaminen kuukausittain tai viikoittain voi auttaa tuotteen suojaamisessa. 4. Vahvista salasana. 5. Tallenna salasana valitsemalla OK ja siirry live view (luettelonäkymä) -näyttöön Käyttöönotto SADP-ohjelmistolla SADP-ohjelmistoa käytetään verkkolaitteen tunnistamiseen, kameran käyttöönottoon ja salasanan palauttamiseen. 30

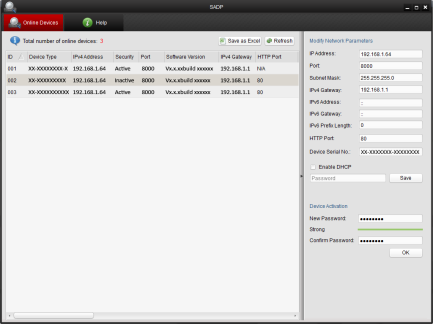

31 Siirrä SADP-ohjelmisto tietokoneeseen laitteen mukana toimitetulta levyltä tai lataa se viralliselta verkkosivulta ja asenna ohjelmisto noudattamalla näyttöön tulevia ohjeita. Ota kamera käyttöön noudattamalla seuraavassa esitettyjä ohjeita. Katso kahden muun käyttöönottomenetelmän ohjeet käyttöoppaasta. Vaiheet: 1. Käynnistä SADP-ohjelmisto, jotta se hakee verkkolaitteet. 2. Tarkista laitteiden tila laiteluettelosta ja valitse laite, jota ei ole otettu käyttöön. Kuva 3 4 SADP:n käyttöliittymä HUOMAUTUS SADP-ohjelmistolla voi ottaa käyttöön monta kameraa kerralla. Katso lisätietoja SADP-ohjelmiston käyttöoppaasta. 3. Valitse salasana, kirjoita se salasanakenttään ja vahvista se. 31

32 KÄYTÄ VAHVAA SALASANAA Suosittelemme valitsemaan vahvan salasanan (jossa on vähintään 8 merkkiä ja kolme seuraavista: iso kirjain, pieni kirjain, numero ja erikoismerkki), sillä se parantaa tuotteen turvallisuutta. Suosittelemme myös vaihtamaan salasanan säännöllisesti. Erityisesti tehokkaissa turvajärjestelmissä salasanan vaihtaminen kuukausittain tai viikoittain voi auttaa tuotteen suojaamisessa. 4. Tallenna salasana valitsemalla OK. Voit tarkistaa käyttöönoton tilan ponnahdusikkunasta. Mikäli käyttöönotto epäonnistuu, varmista, että salasana täyttää sille asetetut vaatimukset, ja yritä uudelleen. 3.3 IP-osoitteen muuttaminen Tarkoitus: Verkkokameran voi näyttää ja määrittää LAN-verkon (lähiverkko) kautta yhdistämällä se samaan aliverkkoon tietokoneen kanssa. Asenna sen jälkeen SADP-ohjelmisto, jonka avulla verkkokameran IP-osoitteen voi hakea ja muuttaa. IP-osoitteen muuttaminen esitellään käyttämällä esimerkkinä IP-osoitteen muuttamista SADP-ohjelmistolla. Vaiheet: 1. Suorita SADP-ohjelmisto. 2. Valitse laite, joka on otettu käyttöön. 32

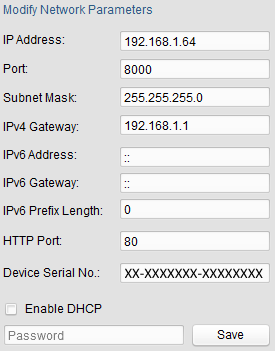

33 HUOMAUTUS Mikäli kamera ei ole käytössä, ota se käyttöön noudattamalla luvun 3.2 ohjeita. 3. Vaihda laitteelle IP-osoite, joka on samassa aliverkossa tietokoneen kanssa, muuttamalla IP-osoitetta manuaalisesti tai ottamalla DHCP käyttöön Enable DHCP (Ota DHCP käyttöön) -valintaruudussa. Kuva 3 5 IP-osoitteen muuttaminen 4. Vahvista IP-osoitteen muutos antamalla salasana. SADP-ohjelmistolla voi muuttaa useita IP-osoitteita kerralla. Katso lisätietoja SADP-ohjelmiston käyttöoppaasta. 33

34 4 Käyttö verkkoselaimen kautta Järjestelmävaatimukset: Käyttöjärjestelmä: Microsoft Windows XP SP1 tai uudempi Suoritin: 2,0 GHz tai enemmän RAM-muisti: 1 Gt tai enemmän Näyttö: pikseliä tai enemmän Verkkoselain: Internet Explorer 8.0 tai uudempi, Apple Safari tai uudempi, Mozilla Firefox 5.0 tai uudempi tai Google Chrome 18 tai uudempi Vaiheet: 1. Avaa verkkoselain. 2. Kirjoita verkkoselaimen osoitekenttään verkkokameran IP-osoite ja siirry login (kirjautuminen) -näyttöön painamalla Enter-näppäintä. HUOMAUTUS Oletusarvoinen IP-osoite on Mikäli kamera ei ole käytössä, ota se ensin käyttöön noudattamalla luvun 3.2 ohjeita. 3. Anna käyttäjänimi ja salasana. Järjestelmänvalvojan tulee määrittää laitteen tilit ja käyttäjä-/ylläpitäjäoikeudet asianmukaisesti. Poista kaikki tarpeettomat tilit ja käyttäjä-/ylläpitäjäoikeudet. 34

35 HUOMAUTUS Laitteen IP-osoite lukittuu, mikäli järjestelmänvalvoja kirjoittaa salasanan väärin 7 kertaa peräkkäin (käyttäjillä/ylläpitäjillä yrityksiä on 5). 4. Valitse Login (Kirjaudu sisään). Kuva 4 1 Kirjautumisnäyttö 5. Reaaliaikaisen videokuvan tarkastelu ja kameran hallinta edellyttää lisäosan asentamista. Asenna lisäosa noudattamalla asennusohjelman ohjeita. HUOMAUTUS Lisäosan asennuksen viimeistely voi vaatia selaimen sulkemisen. 35

36 Kuva 4 2 Lisäosan lataaminen 6. Avaa selain uudelleen lisäosan asennuksen jälkeen ja kirjaudu sisään toistamalla vaiheet 2 4. HUOMAUTUS Lisätietoja tarkempien määritysten tekemisestä on verkkokameran käyttöoppaassa. 36

37 First Choice for Security Professionals Hikvision. Kaikki oikeudet pidätetään.
