1 TYÖTURVALLISUUS, ENERGIATEHOKKUUS KAPASITEETTI OY Atlas Copco Louhintatekniikka AB Ilkka Eskola

2 2 TURVALLISUUS JA ERGONOMIA ERGONOMICS TURVALLISUUS Radio-ohjausjärjestelmä (RRC) Radio-ohjauslaitteessa integroitu näyttö vaunun eri toimintoja varten Porari voi valita vapaasti turvallisimman paikan Louhosten seinämät- putoavat kivet Vaikea maasto, parempi näkyvyys, ei riskiä jäädä kaatuvan laitteen alle Räjähtämättömät panokset

3 3 TURVALLISUUS JA ERGONOMIA Peruutuskamera, pohjapanssari, suojakaari TURVALLISUUS Kamerassa on oma näyttö. Mahdollisuus kahteen kameraan Pohjapanssari ja 24 mm:n etulasi. Syöttölaitteen suojaus estää tapaturmia porakaluston kanssa

4 4 TURVALLISUUS JA ERGONOMIA Hytti FOPS / ROPS hyväksytty hytti Esteetön näkyvyys Käyttäjäystävällinen ja ergonominen asento Luotettavat LED-valot ja mahdollisuus asentaa lisävalot kummallekin puolelle ERGONOMIA TURVALLISUUS

tangonlisäämisjärjestelmän ansiosta tangonkäsittelyssä ja kierteityksessä ei tapahdu virheitä

5 5 PORAAMINEN SUJUU SUUNNITELMIEN MUKAAN Vähemmän käyttäjävirheitä TUOTTAVUUS Automaattisen sijoituksen ansiota poraamiskulma on aina määritetty poraamissuunnasta huolimatta Automaattisen tangonlisäämisjärjestelmän ansiosta tangonkäsittelyssä ja kierteityksessä ei tapahdu virheitä Automaattinen sijoitus Automaattinen tangonlisäys haluttuun syvyyteen asti Tankojen ylösnosto tapahtuu manuaalisesti

6 6 PORAAMINEN SUJUU SUUNNITELMIEN MUKAAN TURVALLISUUS TUOTTAVUUS Standardivaunu Aikajana Ajo Asemointi Poraaminen R H Poraaminen R H Poraaminen Purku SmartROC jossa reiänpaikannusjärjestelmä Aikajana Ajo Asemointi Poraaminen R H Poraaminen R H Poraaminen Purku Manuaalinen Avustettu Automaattinen

7 Reiänpaikannusjärjestelmä - Käyttää GPS-teknologiaa 7

8 OMINAISUUDET REIÄNPAIKANNUSJÄRJESTELMÄ (HNS) HW GPS-sensorit ja antennit Max km Radiotukiasema asennettu kiintopisteeseen 8

9 REIÄNPAIKANNUSJÄRJESTELMÄ (HNS) PORAKAAVIO PAIKALLISISSA KOORDINAATEISSA 9 Porakaavio tehdään niihin koordinaatteihin, joissa vaunu sijaitsee esim. ROC Manager ohjelmalla Täydet navigointivalmiudet Mahdollista käyttää valtaosassa kaivossovelluksia

10 OMINAISUUDET REIÄNPAIKANNUSJÄRJESTELMÄ (HNS) - TARKEMPI NAVIGOINTIVALIKKO Peittoala Reiän pohja Poraterä Reiän laskettu aloituspaikka 10

11 OMINAISUUDET REIÄNPAIKANNUSJÄRJESTELMÄ (HNS) EDUT Parempi käyttöaste (sekä GPS-kompassi että HNS) (Huonot sääolosuhteet ja pimeys eivät haittaa) 12

12 Käytössä automaattinen sijoitus yhdessä reiänpaikannusjärjestelmän kanssa (HNS). Reiän halkaisijaa pienennettiin mm:iin reikien välisen etäisyyden säilyessä samana. Räjähdekuluissa 30 %:n säästö. 40% vähemmän rikotusta. OMINAISUUDET REIÄNPAIKANNUSJÄRJESTELMÄ (HNS) ASIAKKAAN KOKEMUS Turvallisempaa poraamista, vältetään riski porata vanhojen räjähteiden kohdalla. 13

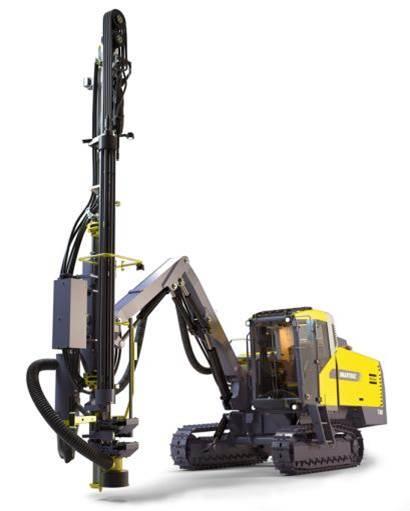

13 SMARTROC T35 & T40 50 % alempi polttoaineen kulutus

14 15 MINIMOI POLTTOAINEEN KULUTUKSEN Polttoainetehokas Moottori käy pienimmällä mahdollisella kierrosluvulla TEHOKKUUS KÄYTETTÄVYYS YMPÄRISTÖYSTÄ- VÄLLISYYS

15 16 MINIMOI POLTTOAINEEN KULUTUKSEN Tehokas hydrauliikkajärjestelmä Hydrauliikkajärjestelmä tuottaa juuri tarvittavan määrän öljyä, mistä syystä hydrauliikkajärjestelmässä on 65 % vähemmän öljyä. Hydrauliikkajärjestelmän komponentit ovat lähempänä käyttökohdetta, minkä vuoksi letkuja on 50 % vähemmän ja liitoksia 70 % vähemmän. TEHOKKUUS KÄYTETTÄVYYS YMPÄRISTÖYSTÄ- VÄLLISYYS

16 17 MINIMOI POLTTOAINEEN KULUTUKSEN Manuaalisesti säädettävä kompressori Kun kompressorin tuottamaa ilman määrää säädetään manuaalisesti, saadaan energiankulutus pidettyä alhaisimmalla mahdollisella tasolla. TEHOKKUUS KÄYTETTÄVYYS YMPÄRISTÖYSTÄ- VÄLLISYYS

17 18 MINIMOI POLTTOAINEEN KULUTUKSEN Manuaalisesti säädettävät toiminnot Huuhteluilman määrä % Pödynsidontalaitteen imuteho 0-100% TEHOKKUUS ERGONOMIA YMPÄRISTÖYSTÄ VÄLLISYYS KÄYTETTÄVYYS

18 PORAUSKAPASITTEETTI

19 1) Päältälyövä 2) Putkitankoporaus 3) Uppoporaus 4) Kiertoporaus Top Hammer Coprod Down The Hole Rotary

20 BLASTHOLE PRODUCT LINE Large Blasthole Mid-Range Blasthole

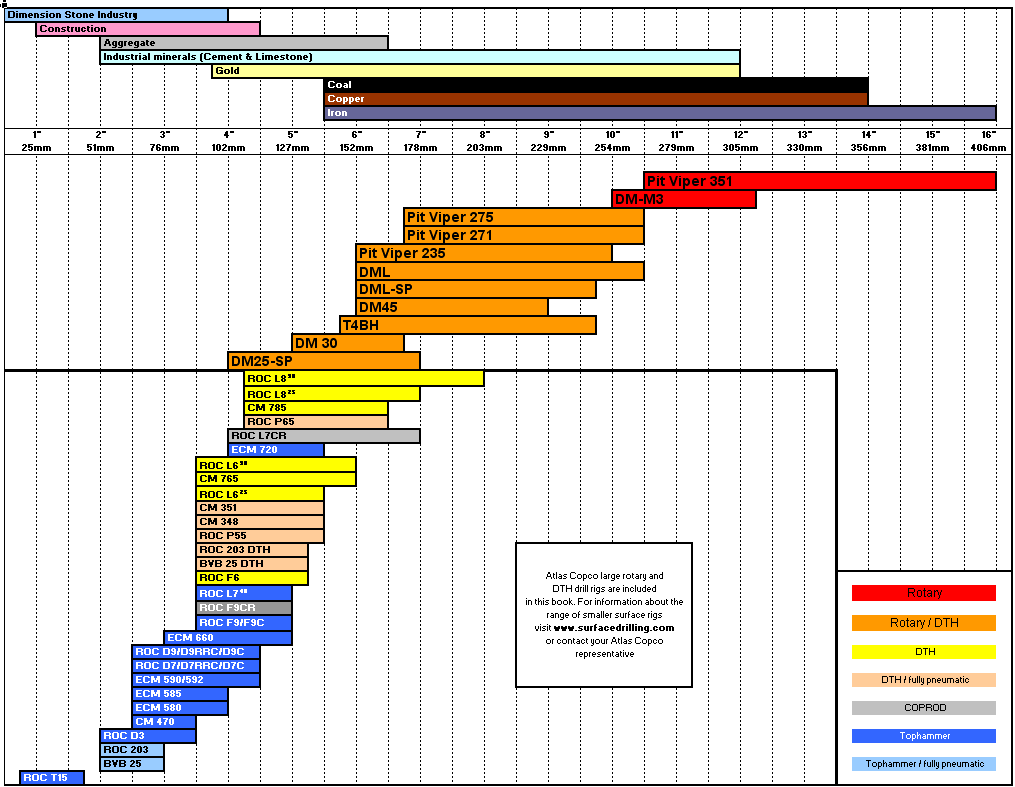

21 ROTARY BLASTHOLE DRILLS Product range and applications

22 KAIVOSTEN AVOLOUHINNAN ERITYISPIIRTEET Isompi reikäkoko kustannusten pienentämiseksi Rikastamon syötteen pitoisuusvaatimus edellyttää usein louhintaa useammasta paikasta ja syötteen homogenisointia parhaan rikastuloksen aikaansaamiseksi Tarve siirtää langattomasti porauskaavioita ja poraustietoja laitteelle ja laitteelta konttorille Reikänavigointi jotta päästää alempiin ominaisporauksiin ja ominaispanostuksiin ja parempaan lohkaroitumiseen sekä tasaisempiin pohjiin

23 KAIVOSTEN AVOLOUHINNAN ERITYISPIIRTEET Kivi usein rikkonaista malmivyöhykkeissä, vesiongelmia Mahdollisimman hyvä huuhtelu, ylöslyöntimekanismi Paljon irtoa pinnassa - putkikalusto ja vesisäiliö, pahimmassa tapauksessa läpiporaus isolla terällä ja soijaputki tai kemialliset lisäaineet Louhinnan selektiivisyys vaatimus; malmin saanti/raakkulaimennus Jatkuva analysointi RC poraus, näytteenotto Kenttien suunnittelu malmin rajojen mukaan Seinien silolouhinta mahdollisimman jyrkän seinän aikaansaamiseksi

24 SUOMESSA KAIKISSA SUURISSA AVOKAIVOKSISSA KÄYTETÄÄN REIKÄNAVIGOINTIA Kevitsa 40 Mt /vuosi 2 Pitviperia (reikäkoko 230 mm) ja 8 pienempää upoporauslaitetta ( 165 mm) Talvivaara tavoite 30 Mt 4 Coprod vaunua,-165 mm reikäkoko Siilinjärvi 30 Mt, 6 Coprod vaunua, 165 mm reikäkoko

25 PITVIPER 271- SÄHKÖKÄYTTÖINEN-SINGLE PASS- 230 MM

26 SMART ROC D 65 UPPOPORAUSLAITTEET PORAAVAT 165 MM REIKÄÄ KEVITSASSA

27 24/7 TOIMINTA VARMISTUU HUOLTOSOPIMUKSELLA JA KOMPONETTIEN VAIHDON ENNAKOINNILLA
