LÄNNEN MONITOIMIKONEET

Transkriptio

1

2 LÄNNEN MONITOIMIKONEET Hyvin liikkuva Lännen monitoimikone on tuottava ja ympäristöystävällinen Lännen koneilla on hyvä liikkuvuus työmaalta työmaalle ja työmaan sisällä kaikissa maasto-olosuhteissa. Lännen koneet ovat monitoimisia. Ne kaivavat, kuormaavat, nostavat ja kuljettavat. Lännen koneiden hyvä liikkuvuus ja monitoimisuus parantavat tuottavuutta ja säästävät ympäristöä.

3

4 Runko-ohjaus, runkokeinunta, pohjapanssarointi ja vakaa ajettava Voimakas, nopea, ketterä ja maastokelpoinen Pitkän akselivälin (2700 mm) ansiosta vakaa ajettava sekä siirroissa että kaikilla alustoilla Nopeus 45 km/h Runko-ohjaus ja suuri runkonivelen kääntökulma (42 ) tekevät koneesta ketterän Runkokeinunta (400 mm), täysin panssaroitu pohjarakenne ja suuri maavara tekevät koneesta vakaan ajettavan maastossa kuin maastossa.

5 LIIKKUVUUS - kuvakollaasi

6 KAIVAA, KUORMAA, NOSTAA JA KULJETTAA

7

8 TYÖLAITTEET KAIVULAITTEEN TYÖLAITTEET Kuokkakauha Luiskakauha Pelto-ojakauha Pylväskauha Tasauslevy Hiekoituskauha Routakoukku Asfalttileikkuri Avoharja Kahmari Pihdit Energiapuukoura Hakkuupää Vesakonleikkuri Nostopuomi, mek. tai hydr. Vallileikkuri Kaapelinkelauslaite hydraulinen Hydraulinen poralaite Hydraulinen iskuvasara Paalun iskijä Isot jyrsinpyörät ja jyrsimet Ketjukaivuri Kaapeliaura Polanneterä Oksa- ja pensasleikkuri

9 TYÖLAITTEET ETUKUORMAAJAN TYÖLAITTEET Sorakauha Tasauskauha 4-toimikauha Lumikauha Haarukkalaite Nivelaura U- alueaurat JETI Hiekotuskauha Avoharja Kauhaharja Keräävä harjalaite Kaapelikelan kannatin Jatkopuomi

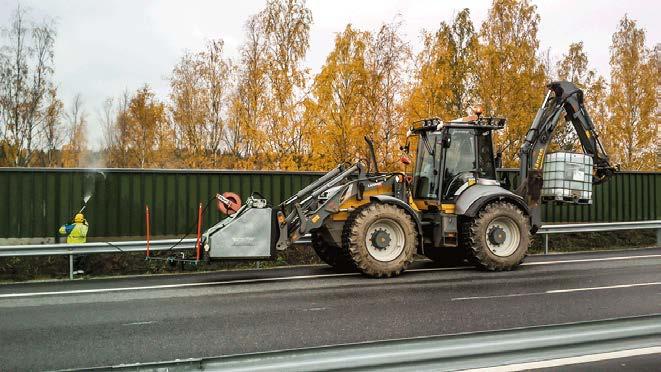

10 TYÖLAITTEET IRROTETUN KAIVULAITTEEN TILALLE TYÖLAITERUNGON AVULLA ASENNETTAVIA TYÖKALUJA JA TYÖLAITTEITA Sorakauha Mekaaninen tai hydraulinen haarukkalaite leveyden säädöllä Nivelaura U-alueaurat Hiekotuskauha Avoharja Kauhaharja Keräävä harjalaite Kaapelikelan kannatin Jatkopuomi Kastelujärjestelmä Tukkikahmari Sykeharvesteri Harvesterikoura

11 NOSTOSOVELLUKSET KUORMIEN NOSTO Mekaaninen tai hydraulinen haarukkalaite leveyden säädöllä Jatkopuomi kaivulaitteeseen tai kuormaimeen Kronos-nostin HENKILÖIDEN NOSTO Lännen 1900-linjatyöjärjestelmän henkilökori -varustettavissa sähköllä, paineilmalla ja työlaitehydrauliikalla Kronos-nostin tilapäiseen henkilönostoon

12 KULJETUSSOVELLUKSET Sekä koneen kaivulaitteen kauhalla että etukuormaajalla voidaan siirtää työkaluja ja tarvikkeita työmaan sisällä ja työmaalta toiselle. Lännen 8800 Multimate on kuormien siirtoon rekisteröity liikennekaivuri.

13 INFRARAKENTAMINEN JA KUNNALLISTEKNISET TYÖT Hyvin liikkuva monitoimikone sopii infra- ja kunnallisrakentamisen moninaisiin tarpeisiin mm.: - sähkö-, tele-, maakaasu- ja putkitöihin - kaupunkien ja taajamien tie- ja katutöihin - pysäköintialueiden, liikuntapaikkojen, puistojen hoitoon ja moniin eri vuodenaikoihin liittyviin kausitöihin - yleiskoneeksi uudisrakennustyömaille ja kunnostustöihin - tunnelitöihin Lännen-monitoimikoneella nämä työt hoituvat tuottavasti ja ympäristöystävällisesti.

14 LÄNNEN LINE SYSTEMS Sähkö- ja tietoliikennekaapelien maahan upottamiseen ja ilmaverkkotöihin Uudisrakentamiseen, kunnossapitoon ja vanhan johtimen purkutöihin Turvallista työskentelyä sekä pylvästöissä että maakaapeloinnissa CAN-väylän ansiosta työmaalta voidaan kerätä monentyyppistä tietoa työskentelyn laadun varmistamiseksi Lännen Line Systems on turvallinen ympäristö- ja käyttäjäystävällinen työmenetelmä

15 LÄNNEN RAIL SYSTEMS Rataverkkojen kunnossapitoon ja rakentamiseen Samalla koneella hoidetaan myös muu rata-, terminaali- ja tieinfran kunnossapito Sisältää ratatyöskentelyyn soveltuvan ohjausjärjestelmän, ratapyörästön sekä tarvittaessa sähköistykseen henkilönostimen ja kaapeliasennustyökalut Mahdollistaa turvallisen työskentelyn sekä radalla että radan ulkopuolella CAN-väylän ansiosta työmaalta voidaan kerätä monentyyppistä tietoa työskentelyn laadun varmistamiseksi Lännen Rail Systems on turvallinen ympäristö- ja käyttäjäystävällinen työmenetelmä

16

17

18 LÄNNEN-MONITOIMIKONE PARAS TUOTTAVUUS LÄNNEN-MONITOIMIKONE Kaikki työt yhdellä koneella PERINTEINEN TYÖTAPA Monta yksittäiskonetta samoissa töissä Pyörillä kulkeva KAIVUKONE NOSTAA KAIVAA KULJETTAA KUORMAA

19 Erinomainen käyttö-hyötysuhde läpi vuoden Korvaa useita yksittäiskoneita Ei tarvetta lavetteihin ja avustaviin koneisiin Vähentää investointikustannuksia Turvallinen ja ympäristöystävällinen työtapa Vähentää henkilöstöja polttoainekuluja Vähentää huolto-, ylläpito- ja kuljetuskustannuksia Hyvä jälleenmyyntiarvo

20 YMPÄRISTÖVASTUU Kun työt tehdään kerralla kuntoon yhdellä Lännen monitoimikoneella, vähenevät haitallinen ympäristökuormitus, pakokaasupäästöt, melutaso sekä liikenne- ja maisemahaitat Lännen monitoimikone täyttää parhaan käytettävissä olevan teknologian (BAT= Best available technology) vaatimukset

21 LÄNNEN MONITOIMIKONE- MALLIT Lännen 8600i Monitoimikone infra- ja kuntarakentamiseen. Lännen 8600ie Lisänä kuljettaja- ja työkohtaisesti säädettävä työhydrauliikka, jonka vuoksi se soveltuu hyvin monitoimikoneena myös verkonrakennus- ja ratatyöskentelyyn. Lännen 8600ie Premium Erityisesti joustavaa siirtonopeutta ja peruskonetta suurempaa kuormaustehoa vaativiin töihin. Lännen 8800i 30 % suuremmat kaivu-, kuormaus-, nosto- ja vetovoimat kuin 8600-mallin koneissa. Sopii erinomaisesti monitoimisuutta vaativiin rata- ja verkonrakennustöihin. Runkorakenne, kaivulaite ja etukuormain ovat luokkansa vahvimmat. Lännen Multimate Kaikki työt ja kuljetukset yhdellä koneella. Lännen Multimate hoitaa itsenäisesti kuljetukset perävaunulla taajama- ja työmaaolosuhteissa.

22 LÄNNEN MONITOIMIKONEIDEN MALLIVERTAILU Lännen 8600i 8600ie Moottori / kw Paino n. tonnia Runko-ohjaus ja -keinunta Runkokeinunta /mm Vannekoko Voimansiirto Kauhakoot Kaivulaite / Kuormain m³ 8600ie Premium 8800i Multimate , Etuakselin keinunta 30" 30" 34" 34" 23,5" 2-portainen 2-portainen 2-portainen, PowerShift 2-portainen, PowerShift 2-portainen, PowerShift 0,41/1,7 0,41/1,7 0,41/1,9 0,5/1,9 0,41/1,7 Nostoteho ääriasennossa max. Kaivulaite / tn 1,75 1,75 1,75 2,4 1,75 Kuormain / tn 6,7 6,7 7,5 7,5 7,5 Vetovoima / kg Työhydrauliikan Esiohjaus hydraulinen (H) tai sähköinen (S) Nopeus km/h H S S S S

23 LÄNNEN 8600i ja LÄNNEN 8800i LÄNNEN 8600i LÄNNEN 8800i

24 LÄNNEN 8600i

25 LÄNNEN 8800i

26 Lännen Line System - henkilönostin Lännen 8800i

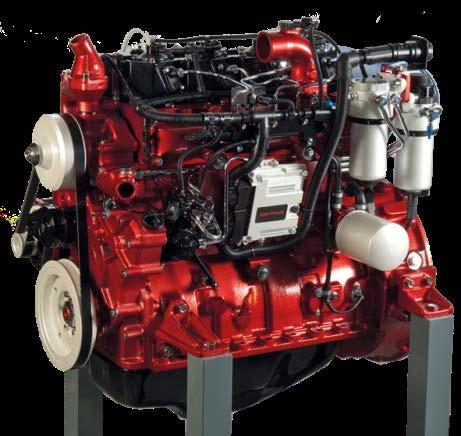

27 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Vahvat ja taloudelliset moottorit Lännen monitoimikoneet varustetaan taloudellisilla Agco Power 4-sylinterisellä dieselmoottorilla Moottorit vääntävät vahvasti koko kierrosalueella Kaikilla Lännen käyttämillä moottorityypeillä on alhainen polttoaineen kulutustaso

28 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Perusvoimansiirto herkällä hallinnalla Hydrostaattinen voimansiirto Sauer Danfoss komponenteilla, täysin portaaton, hienostunut ajonopeuden säätö. Kone käyttäytyy juuri niin kuin kuljettaja haluaa sen käyttäytyvän Malleissa 8800i ja 8600ie Premium on PowerShiftaluevaihteisto, jolloin nopeusalueen vaihdon voi tehdä koneen liikkuessa Aluevaihteisto kytketty lukollisiin etu- ja taka-akseleihin Voimansiirtoa työn mukaan: Normaali kaasupoljinkäyttö, jolloin moottorin kierroksia säätämällä muutetaan ajonopeutta Vakiokierroskäyttö, jolloin kaasupoljin muuttuu ryömintäpolkimeksi, nopeussäädin CSD vakioajonopeus, jolloin järjestelmä pyrkii pitämään vakionopeuden vastuksesta riippumatta

29 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Hienostunut, säädettävä ja helppokäyttöinen hydrauliikan ohjausjärjestelmä Sähköisesti ohjatuissa koneissa ohjausjärjestelmä hoitaa ajohydrauliikan itsenäisesti. Sen sijaan työhydrauliikkaa kuljettaja voi säätää tarpeen mukaan käyttäjä-, työlaite- tai tehtäväkohtaisilla asetuksilla Kaikissa Lännen-monitoimikoneissa on käytössä kuormantunteva työhydrauliikka Järjestelmän hallintaohjelmistolla käyttö on joustavaa ja sen ohjausyksikkö on selkeä ja helppokäyttöinen.

30 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Automaattinen runkokeinunnan ohjaus Automaattinen runkokeinunnan ohjaus- ja hallintajärjestelmä AOC (automatic oscillation control) seuraa runkokeinunnan ja kaivulaitteen liikkeitä ja optimoi keinunnan lukituksen toimintaa. Lännen i-mallien suuret keinunta- ja ohjauskulmat voidaan näin hyödyntää ja ohjata tehokkaasti ohjausjärjestelmän avulla. Näin saavutetaan vakaa työskentely, hyvä tehokkuus ja taloudellisuus eri työtilanteissa. Ohjausjärjestelmä lisää turvallisuutta, koska koneella on tukeva ote alustaan maastossa kuin maastossa.

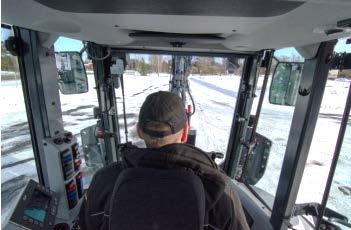

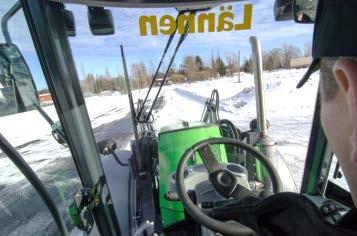

31 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Ohjaamo Ergonominen ja moderni ohjaamo, jossa on mukava työskennellä Koneen ohjaamo on markkinoiden hiljaisimpia, henkilöautomainen Hallintalaitteet muotoiltu pitkäkestoista työtä ajatellen Hyvä näkyvyys kaikkiin suuntiin, koko työmaa näkyy ilman kuolleita kulmia Takaa hyvän tuottavuuden ja työssä jaksamisen

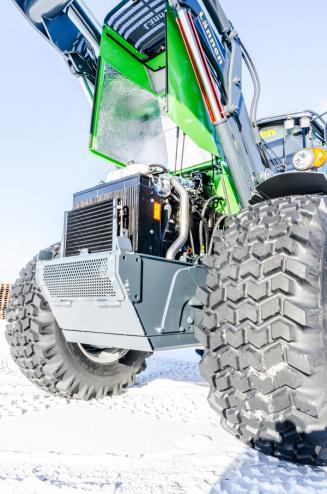

32 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Huoltoystävällisyys Konepeitto avautuu edestä ja kääntyy täysin ylös pois moottorin huoltokohteista. Huoltotoimenpiteet sujuvat helposti. Öljyn ja suodattimien vaihdoista suoriutuu nopeasti Pitkä huoltoväli

33 LÄNNEN-MONITOIMIKONEEN TEKNOLOGISIA OMINAISUUKSIA Radio-ohjaus Lisävarusteena sähköisesti esiohjattuihin koneisiin Erittäin hyvä tarkkuutta vaativassa työssä, jossa käyttäjän pitää nähdä työkohde läheltä Antaa kuljettajalle mahdollisuuden monipuolistaa päivää liikkumalla työpisteestä

34 LAATUKOMPONENTTEJA Lännen monitoimikoneiden valmistuksessa käytetään kansainvälisesti tunnettuja eurooppalaisia komponentteja mm. -AGCO -Dana Spicer -Bosch Rexroth -Danfoss -Nokian Renkaat -Trelleborg -ZF (moottori) (voimansiirto) (hydrauliikka) (hydrauliikka) (renkaat) (renkaat) (akselisto/vaihteisto)

35 LÄNNEN SERVICE PALVELUNUMERO Tehtaan myyntiverkosto palvelee asiakkaita alueellisesti Asiakaspalvelukeskus / Keskusvarasto sijaitsee Loimaalla - varaosanimikkeitä kpl - toimitukset samana päivänä - asiakaspalvelutiimi palvelee asiakkaita teknisessä tuessa Valtakunnallinen huolto- ja varaosaverkosto Koneluovutukset ja käyttökoulutukset suoraan tehtaalta ja mahdollisuus tutustua koneeseen valmistuksen aikana Koneiden lisävarusteet asennetaan tehtaalla Avaimet käteen -periaatteella.

36 KÄYTETYT LÄNNEN KONEET Loimaan Vaihtokonekeskuksen lisäksi vaihtokoneita on Lännen Center-myyntipisteissä Lännen räätälöi myös käytetyille koneille asiakasratkaisuja koko elinkaaren ajan Jokainen vaihtokone tarkastetaan, sovitaan kunnostuksesta ja koeajetaan Tehdas suorittaa mahdollisessa käyttötarkoituksen muutoksessa varustelut. Kunnostuksessa käytetään alkuperäisiä varaosia ja tarvikkeita Asiakaspalvelutiimi palvelee asiakkaita. Muun muassa mahdollisesti kadonneet käyttöohje- ja varaosakirjat löytyvät tehtaalta koko koneen elinkaaren ajan.

37 TUOTTAVA INVESTOINTI KOKO ELINKAAREN AJAN Suomalaista tuotekehitystä 50-luvulta alkaen Turvallinen, käyttövarma ja ympäristöystävällinen Markkinoilla on tuhansia Lännen valmistamia koneita Alhaiset käyttökustannukset Hyvä jälleenmyyntiarvo

38 Linjanrakennustöissä uusi Lännen 8800i monitoimikone on ylittänyt jo valmiiksi korkealla olleet odotukseni. Jouni Viitanen, Lännen 8800i Minun konehankinnoissani erittäin tärkeää on myös se, miten myynti- ja huoltohommat sujuvat. Juha Vuoti, Lännen 8800i Monipuolisuus on ehdottomasti tämän koneen paras ominaisuus. Olof Juslin, Lännen 860C "Olen ollut todella tyytyväinen Lännen palveluihin. Ojien ylityksetkin menevät ihan heittämällä. Björn von Konow, Lännen 860C Mika Haapanen, Lännen 8800E "Kotimaiset Lännen-koneet ovat voimakkaita ja kestäviä. Ilkka Manninen, Lännen 8800G 45 kilometrin tuntivauhdilla maantietä päästävä kone ei lavettikyytiä kaipaa toisin kuin telakone. Lare Kivistö, Maanrakennus Itäjärvi Lännen 8600ie "Jos suoraa baanaa tehdään, tällä tekee päivässä sen mihin telakoneella menee viikko. Lare Kivistö, Maanrakennus Itäjärvi Lännen 8600ie

39 LÄNNEN MOBILE CONSTRUCTION EQUIPMENT Lännen MCE tuottaa hyvin liikkuvia ja monitoimisia koneja laiteratkaisuja kaupunki-, infra- ja vesirakentamisen tarpeisiin Lännen MCE tunnetaan tuotemerkeistään Lännen, Lundberg ja Watermaster Lännen MCE:n koneet ja laitteet ovat turvallisia, tuottavia ja ympäristöystävällisiä Suomessa Lännen- ja Lundberg-tuotteita markkinoivat alueellisesti Lännen Tractorsin omistamat Lännen Centerit Menestyvä asiakas ja vastuullinen kumppanuus ovat meille kaiken toiminnan perusta
