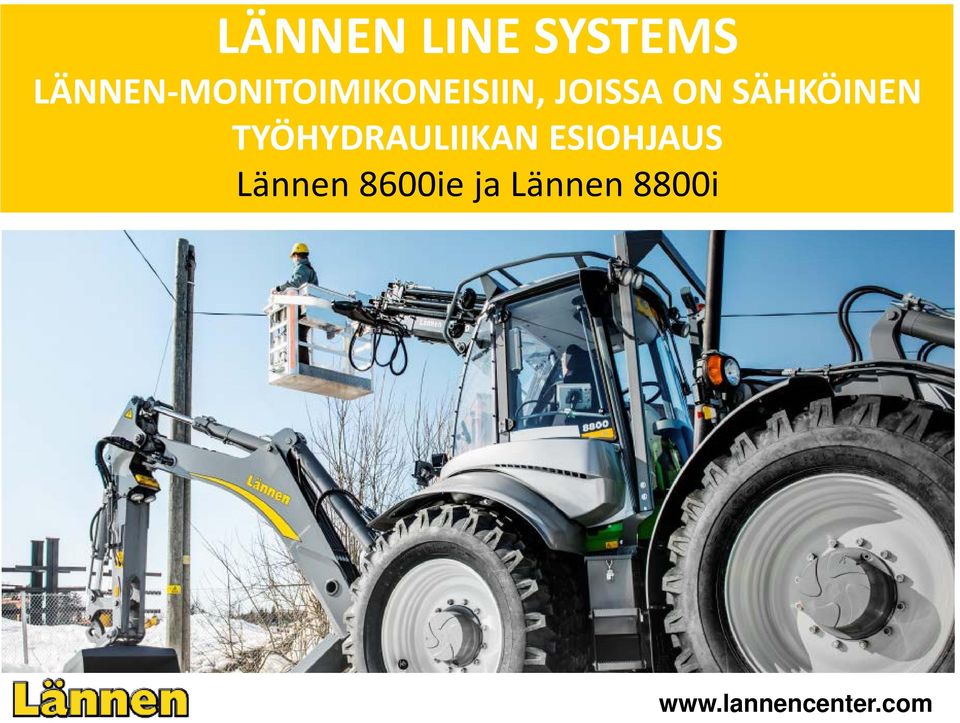

LÄNNEN LINE SYSTEMS LÄNNEN-MONITOIMIKONEISIIN, JOISSA ON SÄHKÖINEN TYÖHYDRAULIIKAN ESIOHJAUS Lännen 8600ie ja Lännen 8800i.

Transkriptio

1 LÄNNEN LINE SYSTEMS LÄNNEN-MONITOIMIKONEISIIN, JOISSA ON SÄHKÖINEN TYÖHYDRAULIIKAN ESIOHJAUS Lännen 8600ie ja Lännen 8800i

2 LÄNNEN LINE SYSTEMS MONIPUOLISESTI VERKONRAKENNUSTÖIHIN Sähköverkon rakennustyöt maakaapelointi ilmajohdot sähkö- ja dataverkot rataverkkojen sähköistykset Vanhojen linjojen kunnostus-, purku- ja ennaltaehkäisevä työ toimitusvarmuus syntyy sekä ennaltaehkäisevistä toimista että nopeasta reagoinnista häiriötilanteisiin puiden, oksien tms. raivaus ja lumikuormien ennaltaehkäisy huonokuntoisten sähkötolppien uusiminen Kiireelliset verkkokatkojen kunnostustyöt - yhdellä maastokelpoisella koneella ja laajalla työlaitevalikoimalla ratkaistaan ongelmat nopeasti

3 LÄNNEN LINE SYSTEMS LÄNNEN LINE SYSTEMS

4 LÄNNEN LINE SYSTEMS HOITAA MONEN KONEEN TYÖT Nopeasti ja ketterästi työmaalta toiselle, kumi- tai kiskopyörillä ilman lavettikuljetuksia Maanpäällisten linjojen rakennus-, kunnostus- ja ylläpitotyöt Maanalaisten data- ja sähköverkkojen rakennus-, kunnostus- ja ylläpitotyöt Sähköradoilla kannatin- ja ajolankojen rakennus-, vaihtoja purkutyöt Lisävarusteena Lännen Rail System ratapyörästö turvavarusteineen ja korkeudensäädöllä varustettu hydraulinen kaapeleiden ja kannatinjohtojen asennustyökalu Kiireelliset verkkokatkojen kunnostustyöt myös erittäin hankalissa olosuhteissa

5 LÄNNEN LINE SYSTEMS

6 LÄNNEN LINE SYSTEMS HOITAA MONEN KONEEN TYÖT Toimitusvarmuus syntyy sekä ennalta- ehkäisevistä toimista että nopeasta reagoinnista häiriötilanteisiin Yhdellä maastokelpoisella koneella ja laajalla työlaitevalikoimalla päästään nopeasti ongelman ratkaisuun Myrskytuhoissa voidaan lisälaitteena käyttää raivauspäätä, oksaleikkureita, energiakouria ja muita raivauksen erikoistyökaluja Tienalitukset ja läpiviennit esim. myyrän avulla Ympäri vuoden kunnossa- ja puhtaanapitotyöt Kuormaus-, kaivu- ja kantotyöt voimakkaalla kuormaimella/kaivulaitteella

7 LÄNNEN LINE SYSTEMS LÄNNEN LINE SYSTEMS

8 LÄNNEN LINE SYSTEMS KORVAA USEITA ERILLISIÄ KONEITA Lännen Line Systems korvaa pylväspitimet, henkilö- ja kuormanostimet sekä erilliset apukoneet Henkilönostimet nosto- ja asennustöissä Kappaletavaranostimet kaapeleiden ja pylväiden nosto-, asennus- ja purkutöissä Työjunat sekä langanvetovaunut sähköraiteiden kannatin- ja johdinlankojen asennuksessa, purkamisessa ja vaihtotöissä Pyöräalustaiset kaivukoneet, joita käytetään kaivu-, linjarakentamistöissä sekä eri kaapeliaurauksissa Pyöräkuormaajat, joita käytetään kuormaus-, maansiirto- tai kantotehtävissä Telakaivinkoneet, kaapeliaurauksissa ja kaivutöissä Ketjukaivuun ja kaapeliaurauksen erikoiskoneet Kuorma-autot ja lavetit massojen ja kalustojen siirroissa

10 LÄNNEN LINE SYSTEMS LINJATÖIDEN MAASTOKELPOINEN MONITOIMIKONE Isoilla pyörillä pääsee myös vaikeassa maastossa Lännen maastokelpoinen, runko-ohjauksella ja - keinunnalla varustettu linjakone voidaan ajaa nopeasti ja ketterästi suoraan myös haastavaan maastoon Isot pyörät ja akselistojen lukot yhdessä hydrostaattisen voimansiirron kanssa antavat pyörille hyvän pidon myös liukkaalla kelillä ja vaihtelevissa olosuhteissa Hydrostaattisella voimansiirrolla ajo on tarkkaa ja kaksiportainen vaihteisto mahdollistaa laajan ajonopeuden hallinnan Pitkä akseliväli, hyvä painonjakauma ja vahva rakenne mahdollistavat raskaiden erikoistyölaitteiden käytön Koneen alusta on vahvasti pohjapanssaroitu

11 LÄNNEN LINE SYSTEMS LINJATÖIDEN MAASTOKELPOINEN MONITOIMIKONE Tasapainoista ketteryyttä taajamaan ja maastoon Runkonivelen kääntökulma ± 42º Kääntöympyrän säde pyörän keskelle 5,25 m Runkokeinunta suurella kulmalla ± n. 400 mm kaikki pyörät vetävät pyörä ei kallista konetta Suuri työalue kaivulaitteella Liikkuu ketterästi tonteilla, taajamissa ja maastossa esteet sekä puut kiertäen. 5,25 m renkaan keskelle Vakaa ajossa ja myös liikkeessä itse työssä Vähemmän huoltoa vaativa kestävä selkeä runkorakenne Automaattinen runkokeinunnan ohjaus- ja hallintajärjestelmä AOC (automatic oscillation control) seuraa runkokeinunnan ja kaivulaitteen liikkeitä ja optimoi keinunnan lukituksen toimintaa

13 LÄNNEN LINE SYSTEMS AUTOMAATTINEN RUNKOKEINUNNAN OHJAUSJÄRJESTELMÄ AOC Vakaa työskentely ja tehokkuus eri työtilanteissa Automaattinen runkokeinunnan ohjaus- ja hallintajärjestelmä AOC seuraa runko-ohjauksen kääntökulmaa ja kaivulaitteen liikkeitä ja optimoi keinunnan lukituksen toimintaa Lännen-malliston suuret keinunta- ja ohjauskulmat voidaan hyödyntää ja ohjata tehokkaasti nerokkaan järjestelmän ansiosta Ohjausjärjestelmä lisää turvallisuutta, koska koneella on tukeva ote alustaan maastossa kuin maastossa. AOC (automatic oscillation control) on lisävaruste Lännen 8600ie-mallistossa

14 LÄNNEN LINE SYSTEMS AUTOMAATTINEN RUNKOKEINUNNAN OHJAUSJÄRJESTELMÄ AOC

16 LÄNNEN LINE SYSTEMS HELPOSTI HALLITTAVA TYÖLAITEHYDRAULIIKKA Kuormantunteva työhydrauliikka huomioi lisälaitteiden voiman tarpeen Hyvä työhydrauliikan hallittavuus parantaa koneen ja lisälaitteiden käytettävyyttä Säätyvätilavuuksinen pumppu antaa tarpeeseen sopivan hydraulisen tuoton. Lännen 8800i -mallissa työlaitteille varattu hydrauliikan tuotto on 180 litraa min./225 bar (max. 245) ja pumpun kokonaistuotto 280 litraa/min. Useampaa työlaitetta voidaan käyttää samanaikaisesti Monipuoliset mahdollisuudet työhydrauliikan tuoton säätöön ja ohjelmointiin helpottavat vaativien työtehtävien suorittamista

18 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Line Systems järjestelmä erikoistöihin Lännen L1900-henkilönostin/linjatyö-järjestelmä avolinjojen rakennus-, kunnostus- ja nostotöihin Lännen Kronos -pylväspidin, avolinjojen rakentamiseen ja kunnossapitoon Kaapeliauraus ja kaapeliojitus erilaisilla erikoistyölaitteilla. Vahva voimasiirto ja tarkoituksenmukainen työhydrauliikka mahdollistavat näiden laitteiden tehokkaan käytön Lännen Rail Systems, ratapyörästö turva- ja katsastusvarustein monipuoliseen työskentelyyn radoille

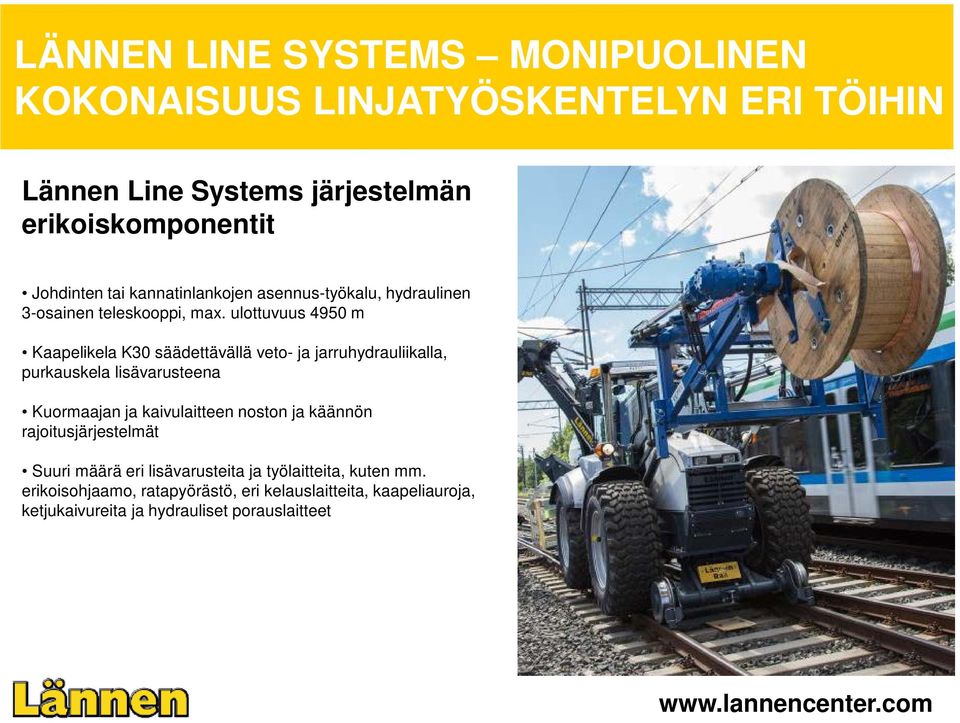

19 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Line Systems järjestelmän erikoiskomponentit Johdinten tai kannatinlankojen asennus-työkalu, hydraulinen 3-osainen teleskooppi, max. ulottuvuus 4950 m Kaapelikela K30 säädettävällä veto- ja jarruhydrauliikalla, purkauskela lisävarusteena Kuormaajan ja kaivulaitteen noston ja käännön rajoitusjärjestelmät Suuri määrä eri lisävarusteita ja työlaitteita, kuten mm. erikoisohjaamo, ratapyörästö, eri kelauslaitteita, kaapeliauroja, ketjukaivureita ja hydrauliset porauslaitteet

21 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä avolinjojen rakennus-, kunnostus- ja nostotöihin Korityöskentelyyn avolinjojen uudisrakentamisessa ja kunnossapidossa Kahden tai yhden hengen turvallinen työtaso henkilökori Automaattinen korin vakausjärjestelmä keinohorisontti Laaja työskentelyala korkealle ja sivulle Täsmällinen ja turvallinen hallintajärjestelmä ohjaamosta ja korista Hätälaskujärjestelmä akkujen käyttämällä hydrauliikkajärjestelmällä Hyväksytty rakenne vaativien pohjoismaisten määräysten mukaisena Pylväspitimenä avolinjojen rakentamisessa ja kunnossapidossa Pikakiinnitteinen kori Pylväspihdin käyttö mahdollinen korin kanssa

23 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä, paremman työturvallisuuden vuoksi Kahden tai yhden hengen alumiininen turvakori Valjaiden kiinnityskoukut Suojakehikolla varustettu salvallinen turvaportti Automaattinen vakausjärjestelmä Omalla hydrauliikka- ja hallintajärjestelmällä Pitää korin aina vaaka-asennossa Tukeva työskenneltäessä, ei heilu ja kallistele

25 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä lisää työturvallisuutta Hallinnat korissa Puomiston hallinta Sähköhydraulinen yksivipuhallinta Portaattomat propo-toiminnot Peruskoneen moottorin sammutus ja startti Äänimerkki Varalaskujärjestelmän hallinta Hätäpysäytys Merkkivalot toimintainfolle Korin pikakiinnitys Ulosotot korissa Virta 24 v, valmius 220 V (johdotus)

27 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä, hallittua ulottuvuutta Mekaaninen jatke sisällä Työskentelykorkeus 2 henkilöä + 60 kg, 17 m max. 220 kg Mekaaninen jatke ulkona Työskentelykorkeus 1 henkilö + 40 kg, 19 m max. 120 kg Ohjausjärjestelmä Danfoss Turvakori alumiinia Paino 85 kg Automaattinen sähköhydraulinen keinohorisontti pitää henkilökorin aina suorassa

29 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä, hallittua ulottuvuutta Hätälaskujärjestelmä Sähköinen pumppu 2 kw Hallinnat lasku ja kääntö korissa ja ohjaamossa Kokonaispaino asennettuna korilla 1300 kg Hallinnat korissa 1-vipuhallinta nostimelle Perusmoottorin sammutus/käynnistys Hätälasku-/kääntö hallinta Äänimerkki Hätäpysäytys Liitännät: lisähydrauliikka, virta 24 V, valmius 220 V

30 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen L1900-henkilönostin/ linjatyöjärjestelmä, pylväspidin samassa järjestelmässä Erillinen pylväänpitopihti Hallinta vaihtokytkimellä teleskoopin hallinnasta Täsmällinen ja helposti hallittava Pylväspitimenä käytettäessä kaksinkertainen liikenopeus, kun korin sähköpistokkeet on irrotettu Korin pikakiinnitys helpottaa käytettävyyttä Nopea ja helppo korin pikakiinnitys vapauttaa laitteen pylväspidinkäyttöön hetkessä Pylväspidintä voidaan käyttää myös korin kanssa

32 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Kronos -pylväspidin, avolinjojen rakentamiseen ja kunnossapitoon Pitää pylvästä pystyssä kun pylväsmonttua täytetään ja tiivistetään Pyöritysmoottorilla varustetulla pihdillä pylväs saadaan käännettyä halutun suunnan mukaisesti Pylvään pitoon purettaessa vanhaa linjaa Kolmiokiinnityksellä ja pyörityksellä varustetulla pihdillä saa hyvän otteen pylväästä vaurioittamatta sitä Lännen runko-ohjatun rakenteen ansiosta pylväspitimellä voi nostaa työhön liittyvää materiaalia etukauhasta Asiakas voi asentaa väliaikaisen henkilökorin pylväspitimeen voimassa olevan turvalainsäädännön mukaisesti, työskentelykorkeus n. 10,5-11 m (lisävaruste)

33 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Kronos -pylväspidin, tehdasasennettu vahva kokonaisuus Nostomomentti brutto 34 knm Nostomomentti netto 27 knm Puomin kääntömomentti 8 knm Puomin kääntökulma 240º Ulottuvuus 2,5 6,5 m Nostokorkeus n. 9 m Pylväskoura Kolmiokiinnitys Tartuntakoura Ø mm Kääntömomentti 880 Nm Ympäripyörivä Paino koura + kääntäjä 70 kg Puomiston laskunhidastusventtiili Pihdin ja jatkeen letkurikkoventtiili Paino n. 600 kg

35 LÄNNEN LINE SYSTEMS KAAPELINAURAUS SAHLINS KAAPELIAURALLA Auraus on taloudellinen vaihtoehto kaapelitöihin Auraussyvyys max. 1,0 m Kaapelikourut kolmelle kaapelille 50/45/45 tai kahdelle kaapelille 65/40 Lisäksi merkintänauha Hydraulinen tärytys Taajuus v/min Voima kg/min Tuotontarve 50 l/min Max. työpaine 175 bar Käyttö yleishydrauliikka tai erillinen täryhydrauliikka Paino 980 kg Mekaanisesti aseteltava kääntökulma Hydraulinen korkeusohjain, ei ole kannatuspyörä Merkintänauhalle kela Kiinnityspiste vetovaijerilla

37 LÄNNEN LINE SYSTEMS KAAPELIOJITUS Vetokykyä, pitoa ja voimaa Lännen-malliston vahvalla hydrostaattisella voimansiirrolla ja isoilla pyörillä saavutetaan hyvä vetokyky ja pito Portaaton ajonopeuden säädin Hydrauliikkajärjestelmä pitää riittävän tehon ja mahdollistaa samanaikaisen puomiston hallinnan LS hydrauliikkajärjestelmällä voidaan tehokkaasti ja tarkasti käyttää myös hydraulisia ketjukaivureita Ei telaketjua, ei pintavaurioita

38 LÄNNEN LINE SYSTEMS KAAPELIOJITUS AUGER TORGUE KETJUKAIVURILLA Voimansiirto ja hydrauliikka ratkaisee hyvän käytettävyyden XHD mallisto saatavissa kauttamme Kaivusyvyydet mm Kaivuleveydet 150 / 200 / 250 / 300 mm Teräketju Heavy Duty 4 (101,6 mm) Ketjuvaihtoehdot Earth = kuten salaojakone pehmeälle maalle Tungsten = tappiterät kovaan maaperän, asfalttiin, routaan Combination = yhdistelmäketju, jossa kombinaatio perus- /tappiterillä

39 LÄNNEN LINE SYSTEMS KAAPELIOJITUS AUGER TORGUE KETJUKAIVURILLA Voimansiirto ja hydrauliikka ratkaisee hyvän käytettävyyden Sisältää spiraalin nostetun maan siirtoon Nopea tapa työskennellä olosuhteiden salliessa Sähkö- ja datakaapeleiden asennukseen, mutta soveltuu hyvin myös muihin maahan sijoitettavien putkistojen ja kaapelointien asennuksiin, työleveys mm Vähän ylös nostettua maata helppo täyttää Ei kaivuvaurioita esim. pihoissa ja kaduilla Pistämätön pelloilla ja sopivassa maastossa Käyttöpaine bar Tarvittava hydraulinen tuotto l/min 3 asentoon säädettävä maatuki sisältyy Laitteen kokonaismitta 2262 mm Laitteen kokonaisleveys 808 mm

40 LÄNNEN LINE SYSTEMS LISÄVARUSTEENA LÄNNEN RAIL SYSTEMS RATAPYÖRÄVARUSTUS

41 LÄNNEN LINE SYSTEMS LISÄVARUSTEENA LÄNNEN RAIL SYSTEMS RATAPYÖRÄVARUSTUS Lännen Rail Systems hoitaa monen koneen työt Nopeasti ja ketterästi työmaalta toiselle, kisko- tai kumipyörillä ilman lavettikuljetuksia Kuormaus-, kaivu- ja kantotyöt voimakkaalla kuormaimella ja kaivulaitteella Ratarakentamisen erikoistyöt, pöllinvaihdot, tiivistys ja muu ylläpito Sähköradoilla kannatin- ja ajolankojen rakennus-, vaihtoja purkutyöt Korkeudensäädöllä varustettu hydraulinen kaapeleiden ja kannatinjohtojen asennustyökalu Ympäri vuoden rata-, asema- ja palvelualueiden kunnossa- ja puhtaanapito

42 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN

43 LÄNNEN LINE SYSTEMS LISÄVARUSTEENA LÄNNEN RAIL SYSTEMS RATAPYÖRÄVARUSTUS Lännen Rail Systems korvaa työjunat, langanvetovaunut ja erilliset apukoneet Pyöräalustaiset kaivukoneet, joita käytetään kunnossapidon pölkynvaihdossa sekä kaivu- ja ratarakentamistöissä Pyöräkuormaajat, joita käytetään kuormaus-, maansiirto- tai kantotehtävissä Telakaivinkoneet kaivutöissä Kuorma-autot ja lavetit massojen ja kalustojen siirroissa Henkilönostimet nosto- ja asennustöissä Kappaletavaranostimet kaapeleiden asennuksissa ja purkutöissä Työjunat ja langanvetovaunut sähköraiteiden kannatin- ja johdinlankojen asennuksessa, purkamisessa ja vaihtotöissä

44 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN

45 LÄNNEN LINE SYSTEMS Johdinten tai kannatinlankojen asennus- tai purkutyökalu Hydraulinen 3-osainen teleskooppi Ulottuvuus max. 4, 95 m Minimimitta 2,35 m Max. nostokorkeus lankojen asennuksessa tai purkauksessa esim. Lännen 8800i n.10,5 m Paino n. 450 kg Hyväksytty ja CE-merkitty asennustyökalu Lännen monitoimikoneen mukana

47 LÄNNEN LINE SYSTEMS Kaapelikelan kannatin K30, purkauskela lisävarusteena Kaapelikelan kannatin K30 asennetaan etukuormaajaan ja käytetään peruskoneen työhydrauliikasta Kiinnitysvarret toimivat hydraulisesti mahdollistaen kaapelikelan nopean asennuksen tai irrottamisen K30 kaapelikela on vahva ja ketterä kaapelikelan kannatin jota käytetään kelan käsittelyyn Kaapeleiden jakamiseen tai sisälle- kelaukseen, kaapeleiden tai kannatin-lankojen purkamiseen, johtojen vaihtoon purkauskelalta, sekä johtojen keräämiseen puukeloille Max. kuorma 6000 kg, keloille K10- K30 Max. vetovoima 5500 kg

49 LÄNNEN LINE SYSTEMS TURVALLISTA TYÖSKENTELYÄ MYÖS SÄHKÖRADALLA Noston ja käännön rajoitukset Lännen Line Systems -järjestelmä voidaan varustaa nostonrajoituksilla kaivulaitteelle ja kuormaajalle sekä käännön rajoituksilla kaivulaitteelle Rajoitukset on toteutettu kahdennetun signaaliin tuottavilla kulma-antureilla Rajoitusarvot asetetaan tai muutetaan helposti suoraan ohjaamon monitoiminäytöstä, ja syötetyt arvot näkyvät millimetreinä suoraan näytöstä

50 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Line Systems erikoiskoneen lisävarusteita Ohjaamo, josta erityisen hyvä näkyvyys taakse ja ylös Lännen Rail Systems, etu- ja takapään ratapyörästöt turvavarustein ratatyöskentelyyn Etukuormaajan ratapyörästö suurten kuormien kannatteluun ratatöissä Kamerajärjestelmät, joilla esim. radalle ajoa voidaan helpottaa Aggregaatit max. 6,5 kw, joista saadaan 230 ja 400V virtaa Paineilmakompressorit, joista jopa 3000 L minuuttituotto Radio-ohjausjärjestelmä, joka soveltuu tarkkuutta vaativiin tehtäviin, joissa käyttäjän pitää esim. nähdä työkohde tarkasti

51 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Rail Systems järjestelmän erikoiskomponentit Etu- ja takapään ratapyörästöt Runkonivelen lukitus ja ohjauksen automaattinen keskitys Ratapyörästöjen korkeudensäädön ohjausjärjestelmä ja niiden anturit antavat tietoja radan ja pyörän välisestä kosketuspinnasta Kuormaajan ja kaivulaitteen noston ja käännön rajoitusjärjestelmät RCI-nostonvaroitusjärjestelmä varoittaa kaatumisvaarasta ja pyrkii säilyttämään jarrutehon myös poikkeustilanteissa

52 LÄNNEN LINE SYSTEMS MONIPUOLINEN KOKONAISUUS LINJATYÖSKENTELYN ERI TÖIHIN Lännen Line Systems erikoiskoneen työlaitteita Kasvinsuojeluruisku, säiliö n. 2500L Korkeapainepesuri 180 bar, 90 l/min, lämmitys 2,5 m suutinputkistolla ja käsisuutinputkella, jossa 20 m letku Harjalaite kaivuvarteen lamelliharjoin,1500 mm, harjatukki 900 mm Energiakoura kaatoon ja kuormaukseen, Nisula Forest 175, max. kaatohalk. 170 mm Kuormaajaan tuleva avoharja AH 2500 S, Volvo BMkiinnitys Ketjukaivurit, eri malleja, kuvassa asiakkaan itse rakentama vahva laite Kaivupään vesakkoleikkurit, eri malleja

53 LÄNNEN LINE SYSTEMS Lännen Line Systems erikoiskoneen työlaitteita Kaapelikela K30, säädettävällä veto- ja jarruhydrauliikalla, purkauskela lisävarusteena Johdinten tai kannatinlankojen asennus-työkalu, hydraulinen 3-osainen teleskooppi, max. ulottuvuus 4950 mm Kaapelikelaukseen eri kokoisia hydraulimoottoreita ja kaapelikeloja Tiivistimet/täryttimet eri malleja Avoharjalaitteita, eri malleja, etukuormaajaan tai kaivulaitteeseen Kerääviä harjalaitteita tai kauhoja, etukuormaajaan tai kaivulaitteeseen Trukkipiikit, kaapelikauhat, nostovarret, erikokoiset kourat ja routakoukut

54 LÄNNEN LINE SYSTEMS Lännen Line Systems erikoiskoneen työlaitteita Peruskoneesta sähköä, paineilmaa, vettä korkeapaineella ja useita muita Dynaset- sovelluksia Kaapelin purkuun tarkoitettuja kelalaitteita useampia eri malleja ja kiinnityksiä Kaapelinvetovaunuja eri kokoluokkia ja määriä varten Jyrsinpyöriä eri kokoja ja leveyksiä kaapeliojien jyrsintään Kaapeliauraukseen hydrauliset esiaurat eri leveyksiä ja kokoluokkia

55 LÄNNEN LINE SYSTEMS Lännen Line Systems erikoiskoneen työlaitteita Kaapeleiden purkuun ja asennukseen hydraulimoottoreita eri sovelluksiin ja kokoluokkiin Laaja valikoima eri kokoisia hydraulisia maaporia - Ø x varsi 1100 mm - Ø x varsi 2000 mm - helppo kiinnittää ja käyttää - työlaitekiinnitykseen - nopea ja sopivan kokoinen pylväsreikä

56 Erinomainen käyttö-hyötysuhde läpi vuoden Korvaa useita yksittäiskoneita Ei tarvetta lavetteihin ja avustaviin koneisiin Vähentää investointikustannuksia LINJAKUVA KESKELLE Turvallinen ja ympäristöystävällinen työtapa Vähentää henkilöstöja polttoainekuluja Vähentää huolto-, ylläpito- ja kuljetuskustannuksia Hyvä jälleenmyyntiarvo

57 LÄNNEN-MONITOIMIKONE PARAS TUOTTAVUUS VERKONRAKENNUKSESSA LÄNNEN-MONITOIMIKONE Kaikki linjanrakennustyöt yhdellä koneella PERINTEINEN TYÖTAPA Monta yksittäiskonetta samoissa töissä ILMAKAAPELOINTI HENKILÖ- NOSTOT PYLVÄSTYÖT RATATYÖT MAAKAAPELOINTI AURAUS KAIVUTYÖT
