1 Käyttöopas Alkuperäisten ohjeiden käännös Varoitus! Lue ohjeet ennen laitteen käyttöä. TTV4555/100T Yhdistelmäkone Portaaton nopeudensäätö Käynnistys-/pysäytysliipaisin

2 ! Ennen kuin jatkat, tutustu sivun 8 Pika-asennusoppaaseen. Hakemisto Sivu 2! Koneen osat Ohjauspaneelin osat Arvokilpi, henkilönsuojaimet ja kierrätys Turvaohjeet Pika-asennusopas Laitteen asennus Lattiatyökalun asennus Leveyden asetus Harjojen asennus Puhdasvesisäiliön täyttö Täyttöasteen ilmaisin Kemikaalien annostelujärjestelmä Neuvoja ennen puhdistuskäyttöä Koneen käyttö Lattiatyökalun laskeminen Harjakotelon laskeminen Puhdistusasetusten määritys Harjapaineen / kuorman säätö Likavesisäiliön varoitusvalo Hätäpysäytyspainike Lattiatyökalun automaatti-irrotus Neuvoja koneen käyttöön Käsi-imuvarustus (lisävaruste) Säännöllinen huolto Säiliöt ja suodattimet Lattiatyökalun lapojen vaihto Koneen lataus Moottorijarrun vapautusvipu ja rullaustoiminto Akkuhuolto Tekniset tiedot Suojakytkimet Vianetsintä Suositeltavat varaosat Kytkentäkaaviot Vaatimustenmukaisuusasiakirjat Yrityksen osoitteet Sivu 3 Sivu 4 Sivu 5 Sivu 6 / 7 Sivu 8 / 9 Sivu 10 Sivu 10 Sivu 11 Sivu 12 Sivu 12 Sivu 13 Sivu 13 Sivu 14 Sivu 14 Sivu 15 Sivu 16 Sivu 16 Sivu 16 Sivu 17 Sivu 17 Sivu 18 Sivu 19 Sivu 20 Sivu 21 Sivu 22 Sivu 23 Sivu 24 Sivu 25 / 26 Sivu 27 Sivu 28 Sivu 29 Sivu 31 Sivu 32 2

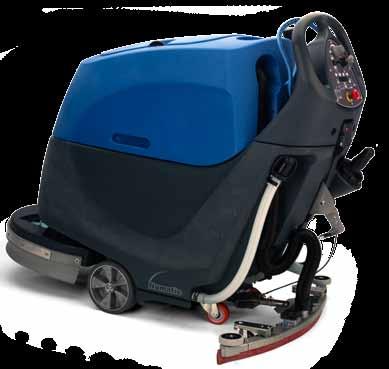

3 Koneen osat Ohjauspaneeli (katso sivua 4) 2. Latauspistoke 3. Puhdasvesisäiliön täyttöaukko 4. Lattiatyökalun nosto-/laskuvipu 5. Puhdasvesisäiliön tyhjennysletku ja täyttömäärä 6. Lattiatyökalun alipaineletku 7. Harjakotelon nostopoljin 8. Ylimääräisen harjapaineen poljin 9. Kaareva lattiatyökalu 10. Harjakotelo 11. Kemikaalien annostussäiliö (5 litraa) 12. Kemikaalien annostelupumppu 13. Vesipumppu 14. Hyytelöakut kpl 40 ampeerin sulakkeita 16. Puhtaan veden suodatin 17. Likaveden tyhjennysletku 18. Yläsäiliön suojuksen vapautussalvat 19. Yläsäiliö (likavesi) 20. Alasäiliö (puhdas vesi) 21. Säädettävä sivuhelma 22. Säätökahva (portaaton nopeudensäätö käynnistys-/pysäytysliipaisin) 23. Yläsäiliön suojus 24. Korisuodatin 3

4 Ohjauspaneelin osat Portaaton nopeudensäätö 8 Kemikaaliseoksen säätö 2 Nopeuden säädin 9 Käsi-imuvarustuksen alipaineen painike 3 Suunnanvaihtokytkin 10 Akkujen varaustason ilmaisin 4 Veden virtausnopeuden säätö 11 Tuntilaskurin vaihtopainike 5 Nopean/hitaan nopeuden painike 12 Harjapaineen ilmaisin 6 Talteenottosäiliön täynnä-ilmaisin 13 Hätäpysäytyspainike 7 Virtalukko ja virta-avain Lisätietoja ohjauspaneelin asetuksista ja käytöstä on koneen käyttöä käsittelevässä osassa (sivut 14 ja 15). 4

5 Tietoja koneesta Arvokilpi 1 Yrityksen nimi ja osoitteet 2 Koneen kuvaus 3 Jännitteen taajuus 4 Nimellisteho 5 Enimmäiskaltevuus 6 Paino (käyttövalmiina) 7 CE-merkki 8 WEEE-logo 9 Roiskesuojauksen luokitus 10 Koneen vuosi/viikko, sarjanumero Koneen kuvaus Meluluokitus Käden käsivarren tärinä WEEE (sähkö- ja elektroniikkalaiteromu) Yhdistelmäkoneen lisätarvikkeet ja pakkausmateriaalit on lajiteltava kierrätystä varten. Koskee vain EU-maita. Yhdistelmäkonetta ei saa hävittää kotitalousjätteen mukana. Euroopan sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY ja sen kansallisten sovellusten mukaan. Käytöstä poistettavien yhdistelmäkoneiden sisältämät materiaalit on lajiteltava ja toimitettava kierrätykseen. Henkilönsuojaimet (Voidaan tarvita joissain tilanteissa.) Kuulonsuojaimet Turvajalkineet Päänsuojaimet Suojakäsineet Pöly- ja allergeenisuojaimet Silmiensuojain Suojavaatetus Huomiotakki Huomio: Lattian liukkaudesta varoittava kyltti Huomautus: Tarvittavat henkilönsuojaimet on määritettävä riskiarvioinnissa. Turvallisuuden kannalta tärkeät osat Latausjohto: H05VV-F x 1.0 mm 2 x 3 core Akkulaturi: Volt (50/60 Hz) Jos ongelmaa ei saada korjattua tai jos laite vioittuu, ota yhteys Numatic-jälleenmyyjään tai Numaticin tekniseen tukeen puhelinnumerossa

6 Yhdistelmäkoneen tiedot ALKUPERÄISTEN OHJEIDEN KÄÄNNÖS LUE OPAS ENNEN LAITTEEN KÄYTTÖÄ Osa Väli Tarkasta seuraavien varalta Latausjohto PÄIVITTÄIN Hankaus, säröt, halkeamat, johtimien näkyminen Harjat PÄIVITTÄIN Harjaksien vauriot, kuluminen, istukan kuluminen Lastalapa ENNEN JOKAISTA KÄYTTÖKERTAA Kuluminen, säröt, halkeamat Suodattimet ENNEN JOKAISTA KÄYTTÖKERTAA Tukkeumat ja roskajäämät Säiliöt JOKAISEN KÄYTTÖKERRAN JÄLKEEN Huuhtele likavesisäiliö käytön jälkeen Kaikkien sähkölaitteiden tapaan laitteen käytössä on oltava huolellinen ja varovainen. Turvallinen käyttö edellyttää myös, että rutiini- ja määräaikaishuolloista huolehditaan ajallaan. Jos tarvittavista huolloista ja oikeiden varaosien käytöstä ei huolehdita, koneen käyttö ei ole turvallista. VAROITUS Valmistaja ei ole tällaisissa tapauksissa missään vastuussa tai korvausvelvollinen. Varaosia tilattaessa on mainittava arvokilpeen merkitty mallinumero tai sarjanumero. Varoitus: ei saa käyttää alustoilla, joiden kaltevuus on yli 9 %. Tätä laitetta ei ole tarkoitettu fyysisesti tai psyykkisesti rajoittuneiden eikä kokemattomien henkilöiden (kuten lasten) käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole läsnä tai opastanut heitä käyttämään laitetta oikein. Valvo, etteivät lapset leiki laitteella. Kone ei sovellu vaarallisen pölyn poistoon. Ei saa käyttää alustoilla, joiden kaltevuus on suurempi kuin laitteeseen merkitty enimmäiskaltevuus. Konetta ei saa säilyttää ulkona märissä olosuhteissa. Kone on tarkoitettu käyttöön ainoastaan sisätiloissa. HUOMIO Lue käyttöopas ennen laitteen käyttöä. Tämä tuote täyttää seuraavat vaatimukset: IEC MUISTIINPANOJA Kone soveltuu myös kaupalliseen käyttöön ja normaalia siivousta perusteellisempaan puhdistukseen esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa ja toimistoissa. Koneen valmistelusta ja kokoonpanosta vastaavilla on oltava riittävä asiantuntemus. Kone on pidettävä puhtaana. Harjat on pidettävä hyvässä kunnossa. Kuluneet tai vaurioituneet osat on vaihdettava heti. OIKEIN On tarkastettava säännöllisesti, että virtajohto ei ole murtunut, hapertunut tai muuten vaurioitunut. Vaurioitunut johto on vaihdettava ennen koneen käyttöä. Virtajohdon saa vaihtaa vain oikeaan, Numaticin hyväksymään varaosaan. Työskentelyalueella ei saa olla esteitä tai sivullisia. Työskentelyalueen valaistuksen on oltava riittävä. Puhdistettava alue on esilakaistava. Konetta ei saa puhdistaa höyry- tai painepesurilla. Konetta ei saa käyttää sateessa. Konetta ei saa huoltaa tai puhdistaa, jos pistotulppa on pistorasiassa. Konetta ei saa korjata ilman riittävää koulutusta. Korjaus on annettava ammattilaisten tehtäväksi. Virtajohtoa ei saa kuormittaa, eikä pistotulppaa saa irrottaa virtajohtoa vetämällä. VÄÄRIN Harjaa tai lautasta ei saa jättää koneeseen, kun konetta ei käytetä. Konetta ei saa käyttää ilman riittävää kokemusta ja koulutusta tai lupaa sen käyttöön. Konetta ei saa käyttää, jos puhdistusainesäiliöitä ei ole asennettu koneeseen ohjeiden mukaisesti. Koneen ei voida odottaa toimivan ongelmattomasti ja luotettavasti ilman säännöllistä huoltoa. Konetta ei saa nostaa tai vetää käyttöliipaisimista. Siihen on käytettävä pääkahvaa. Kahvaa ei saa irrottaa koneesta muulloin kuin huollon tai korjauksen ajaksi. Konetta ei saa käyttää alustoilla, joiden kaltevuus on suurempi kuin koneeseen merkitty enimmäiskaltevuus. 6

7 VAROITUS Laitteessa saa käyttää vain sen mukana toimitettuja tai käyttöoppaassa mainittuja harjoja. Muiden harjojen käyttö voi olla vaarallista. Tuotteeseen on saatavana kattava valikoima harjoja ja lisätarvikkeita. Koneessa saa käyttää vain harjoja ja lautasia, jotka on tarkoitettu kulloiseenkin puhdistustyöhön. On erittäin tärkeää, että laitteisto kootaan oikein ja että sitä käytetään voimassa olevien turvallisuusmääräysten mukaisesti. Laitteistoa käytettäessä on oltava varma, että tarvittaviin varotoimiin on ryhdytty. Näin varmistetaan käyttäjän ja sivullisten turvallisuus. Pesun aikana on käytettävä liukastumiselta suojaavia jalkineita. Pölyisissä olosuhteissa on käytettävä hengityssuojainta. Kone on sijoitettava latauksen ajaksi siten, että pistotulppaan pääsee helposti käsiksi. Koneesta on katkaistava virta koneen puhdistuksen, huollon ja osien vaihdon ajaksi ja kun koneen toimintoja muutetaan. Verkkovirralla toimivista laitteista katkaistaan virta irrottamalla pistotulppa pistorasiasta. Akkukäyttöisistä koneista katkaistaan virta irrottamalla erotustappi. Verkkovirralla toimivista laitteista katkaistaan virta irrottamalla pistotulppa pistorasiasta. Akkukäyttöisistä koneista katkaistaan virta virta-avaimella. Koneen luvattoman käytön estämiseksi virta-avain on irrotettava käytön jälkeen.on varmistettava, että kone ei pääse liikkumaan, kun sen luota poistutaan. Koneen käyttäjille on annettava riittävä ohjeistus koneen oikeasta käytöstä. AKKUJEN KÄSITTELYYN LIITTYVIÄ TURVAOHJEITA 1. Akkujen parissa työskentelyn aikana on käytettävä henkilönsuojaimia, kuten kasvonaamaria, käsineitä ja haalareita. 2. Latauspaikan on mahdollisuuksien mukaan oltava erillinen tila, jossa on hyvä ilmanvaihto. Latauspaikassa ei saa tupakoida tai käyttää avotulta. 3. Ennen akun parissa työskentelyä on riisuttava käsistä, ranteista ja kaulasta kaikki metalliset sormukset, ketjut jne. 4. Akun päälle ei saa asettaa työkaluja tai metalliesineitä. 5. Kun lataus on valmis, irrota pistotulppa pistorasiasta. 6. Akut on irrotettava koneesta ennen koneen hävittämistä. 7. Kone on irrotettava verkkovirrasta akun irrotuksen ajaksi. 8. Akut on hävitettävä turvallisesti ja akkudirektiivin mukaisesti. 9. Käytä vain alkuperäisiä Numatic-vaihtoakkuja. 10. Akkujen ei saa antaa tyhjentyä kokonaan, sillä tämä voi estää niiden lataamisen. 11. Akkujen varauksen ei saa antaa purkautua eri tahtia. 12. Eri laitteissa käytettyjä akkuja ei saa käyttää yhdessä. 13. Tässä laitteessa käytetään VRLA-hyytelöakkuja. Muuntyyppisten akkujen käyttö voi olla vaarallista. AKKUJEN YLLÄPITO 1. Akut on ladattava käytön jälkeen. Tämän voi tehdä milloin vain; ei ole tarpeen odottaa akkujen tyhjentymistä kokon aan, sillä niissä ei esiinny muisti-ilmiötä. 2. Akkujen käyttöikää voi pidentää, jos vähintään kerran viikossa akkujen annetaan latautua neljän tunnin ajan vihreän valon syttymisen jälkeen. 3. Konetta ei saa varastoida akut tyhjinä. Päivittäin: Kone on pidettävä puhtaana. Harjat, lavat, lasta ja suodattimet on pidettävä hyvässä kunnossa. Tarkasta osat kulumien ja vaurioiden varalta ja vaihda ne tarvittaessa heti. Tyhjennä ja huuhtele likavesisäiliö aina käytön jälkeen. Varastoi kone harjakotelo kiinnitettynä kallistettuun asentoon. Twin Tecin huolto Viikoittain päivittäisten lisäksi Tarkista harja tai lautanen ja helma ja huuhtele ne. Tarkasta lattiatyökalun lavat kulumien varalta ja pyyhi ne puhtaaksi. Puhdista erotinkokoonpano ja suodatin ja tarkasta tiivisteen kunto. Huuhtele järjestelmä puhtaalla vedellä ja puhdista suodattimet. Höyry- tai painepesuria ei saa käyttää. Akut: Akut on ladattava käytön jälkeen. Akkujen käyttöikää voi pidentää, jos akkujen annetaan latautua vähintään neljän tunnin ajan vihreän valon syttymisen jälkeen. 7

8 ! Luettava ennen mitään toimenpiteitä.! Poista pakkausmateriaalit, avaa aloituspakkaus ja tarkista sen sisältö (kuva 1). Sisällys 1 Sisältö: 1 kpl käyttöoppaita 1 kpl akun latausjohtoja 2 kpl virta-avaimia 2 kpl 40 A:n sulakkeita (1 kpl varasulake) 1 kpl Maxi-sulaketyökaluja Pika-asennusopas Käytä kahvaa ylälikasäiliön nostamiseen ja laskemiseen. Kuva 1!! Varmista aina ENNEN likavesisäiliön nostamista, että säiliö on tyhjä. 2 Kuva 2 Kuva 2 Avaa akkutila nostamalla yläsäiliökokoonpano siinä olevasta kahvasta (kuva 1). Asenna akun sulake (mukana aloituspakkauksessa) akkujen sulakkeiden pidikkeisiin (kuva 2). Sulaketta pidikkeeseen laitettaessa voi näkyä pieni kipinä. Huomautus: Käytä sopivia käsineitä asettaessasi sulakkeita paikalleen. 8

9 Huomautus: Varmista, että akkujen navat eivät kosketa metalliesineitä, kun akut ovat esillä. Ensimmäisen sulakkeen asennuksen aikana voi esiintyä kipinöitä; tämä on normaalia. 3 Varmista, että hätäpysäytyspainike on vapautettu (kuva 3). Kuva 3 Aseta virta-avain virtalukkoon ja käännä avainta neljänneskierros myötäpäivään ON-asentoon. Varmista, että ajosuunnan kytkin on asetettu eteenpäin ajon asentoon (kuva 4). Valitse hidas nopeusasetus. Kuva 4 Paina säätökahvaa kaksin käsin ja aja kone hitaasti kuormalavalta (kuva 5). Tässä ohjauspaneelissa on sisäänrakennettu portaaton nopeudensäädin. Kuva 5 Kun kone on ajettu pois lavalta ja pysäköity turvalliseen paikkaan, käännä virta-avain OFF-asentoon (kuva 6). Kuva 6 9

10 !! VARMISTA ENNEN SÄÄTÖTOIMIA, ETTÄ KONEESTA ON KATKAISTU VIRTA. Lattiatyökalun asennus Koneen valmistelu Kuva 9! Kuva 7 Kuva 8 Kuva 10 Laske lattiatyökalu siirtämällä vapautusvipu ala-asentoon (kuva 7). Työnnä lattiatyökalu pidikkeeseen ja kiinnitä varmistustapilla (kuva 8). Työnnä lattiatyökalun letku lattiatyökaluun ja varmista, että letku menee täysin alas (kuva 9). Huomautus: Nosta lattiatyökalu ennen kuin ajat puhdistettavalle alueelle (kuva 10). Leveyden säädön asetus 450mm Huomautus: Irrota harjat ennen leveyden säätöä. Harjakotelo on säädettävä kotelon ollessa nostettuna. Katso ohjeet harjakotelon laskemiseen ja nostamiseen sivulta mm 10

11 Koneen valmistelu Nosta koneen edessä sijaitseva kotelon lukitusnuppi (kuva 12) ja suurenna tai pienennä kotelo haluttuun leveyteen 450 mm (katso kuvaa 13) tai 550 mm (katso kuvaa 14) siirtämällä sivukoteloa. Helpoin tapa liikuttaa koteloa on painaa tai vetää takapuskuripyörää. Kuva 12 Kuva 13 Kuva 14 Huomautus: Käytä 450 mm:n harjakokoa 450 mm:n asetusta varten. 450mm Huomautus: Käytä 550 mm:n harjakokoa 550 mm:n asetusta varten. 550mm Harjan asennus Kuva mm:n harja tai 400 mm:n lautanen 450 mm:n asetusta varten. 550 mm:n harja tai 500 mm:n lautanen 550 mm:n asetusta varten. Sisältää NuLock-harjajärjestelmän. Harjat kiinnitetään istukoihin työntämällä ja kiertämällä, joten harjojen asentaminen ja irrottaminen on helppoa. Varmista, että harjakotelo on oikeanlevyinen käytettäviä harjoja varten (kuva 13/14). Liu uta harja harjakotelon alle (kuva 15). Asenna harja NuLock-järjestelmän istukkaan (kuva 16). Käytettyjen harjojen vaihdon yhteydessä on suositeltavaa käyttää suojakäsineitä. Huomautus: Varmista, että kotelon leveys on oikea valittua harjaa varten ennen käyttöä. Kuva 16 11

12 Koneen valmistelu Puhdasvesisäiliön täyttö TTV-4555-yhdistelmäkoneessa on tilava 60 litran puhdasvesisäiliö, jonka avulla suuretkin alueet voidaan puhdistaa yhdellä täytöllä. Kuva 17 Kuva 18 Kuva 19 Kuva 20 Kuva 21 Aloita puhdasvesisäiliön täyttäminen pidentämällä koneen takaosassa täyttöaukon irrotettavan korkin keskellä oleva letku (kuva 17). Vedä letku ulos (kuva 18). Avaa pysäytin (kuva 19) ja aseta letku vesihanan alle tai käytä letkua täytön aloittamiseen (kuva 20). Säiliö voidaan täyttää myös avaamalla täyttöaukon korkki ja käyttämällä ämpäriä tai muuta vastaavaa astiaa (kuva 21). Huomautus: Puhdasvesisäiliön täyttämisen aikana on huolehdittava, että säiliöön ei pääse täyttämisen yhteydessä likaa, lehtiä, hiuksia tai muita epäpuhtauksia. Jos täyttämiseen käytetään ämpäriä tai muuta astiaa, sen on oltava puhdas. Täyttöasteen ilmaisin Puhdasvesisäiliössä olevan veden määrän voi tarkistaa koneen takana vasemmalla olevasta asteikosta (kuva 22). Puhtaan veden alasäiliön tilavuus on 60 litraa. Kuva 22 12

13 ! Kemikaalien käsittely ja sekoittaminen Kemikaalien valmistajan turvallisuusohjeita on aina noudatettava. Koneessa saa käyttää vain automaattisiin yhdistelmäkoneisiin tarkoitettuja kemikaaleja. Kemikaalien annostelujärjestelmä TTV-4555-yhdistelmäkoneeseen on saatavana lisävarusteena automaattinen kemikaalien annostelujärjestelmä. Järjestelmässä käyttäjä täyttää kemikaalien annostussäiliön (viisi litraa), ja kone annostelee oikean määrän kemikaalia käyttäjän ohjauspaneelissa tekemien (katso sivua 15), lattian tyypin ja puhdistusolosuhteiden mukaisten asetusten mukaan Kuva 23! Kuva 25 Kuva 24 Kuva 25a Aloita kemikaalien annostussäiliön täyttäminen varmistamalla ensin, että ylälikasäiliö on kokonaan tyhjentynyt. Nosta sitten likavesisäiliö (kuva 23), avaa säiliön korkki ja irrota annostussäiliö (kuva 24). Täytä säiliö oikealla puhdistuskemikaalilla. Asenna annostussäiliö (kuva 25), sulje säiliön korkki ja laske likavesisäiliö varovasti alas. Kemikaalien annostussäiliö on käytön jälkeen tyhjennettävä, puhdistettava ja täytettävä puhtaalla vedellä. Myös annostusputket on puhdistettava ja niitä on huuhdeltava käytön jälkeen puhtaalla vedellä vähintään 60 sekunnin ajan. Huomautus: Varmista aina ennen likavesisäiliön nostamista, että säiliö on tyhjä.! Tärkeää Konetta ei saa käyttää perehtymättä ensin huolellisesti käyttöoppaaseen. Kone voidaan nyt ajaa puhdistettavalle alueelle.! Tarvittavat varoituskyltit on asetettava paikoilleen ennen puhdistustyön aloittamista. Lattia on myös lakaistava tai pyyhittävä pölymopilla. 13

14 Koneen käyttö Lattiatyökalun laskeminen Kuva 26 Kuva 27 Lattian valmistelun jälkeen (katso edellistä osaa) puhdistusasetukset voidaan määrittää olosuhteiden mukaisiksi. Varmista ennen asetusten määrittämistä, että harjakotelo on laskettu alas (kuva 29). Siirrä lattiatyökalun vipu ala-asentoon (kuva 27). Huomautus: Konetta voi peruuttaa, kun lattiatyökalu on ala-asennossa, mutta tällöin lavat voivat vaurioitua. Nosta lattiatyökalu (kuva 26) ennen peruutusvaihteen valintaa. Harjakotelon laskeminen Huomautus: Jos harjan leveyttä ei ole asetettu, katso ensin sivun 10 kohta Leveyden säädön asetus. Kuva 28 Kuva 29 Harjakotelon laskusäädin sijaitsee koneen takaosassa oikealla puolella (kuva 28). Laske harjakotelo vapauttamalla vasen poljin yläasentoon (kuva 29). 14

15 Puhdistusasetusten määritys Aseta virta-avain virtalukkoon ja käännä avainta neljänneskierros myötäpäivään ON-asentoon. Akun varaustason ilmaisin syttyy viiden sekunnin ajaksi. Määritä veden virtausnopeus haluttuun asetukseen lattian tyypin ja likaisuuden mukaan. 0.5 L / Min 1 L / Min 2 L / Min 3 L / Min Määritä automaattinen kemikaalin annostus haluttuun asetukseen lattian tyypin ja likaisuuden mukaan. 100 : 1 75 : 1 50 : 1 25 : 1 100:1 75:1 50:1 25:1 Määritä vetonopeus haluttuun asetukseen lattian tyypin ja likaisuuden mukaan. Keskinopeus on paras puhdistusnopeus. Kun enimmäisnopeus on asetettu ohjauspaneelissa olevalla säätimellä, hienosäätöjä voidaan tehdä portaattomalla nopeudensäätimellä. TTV-4555:ssä on nopea/hidas tila, mikä alentaa alipainemoottorin aiheuttamaa melua 3 db. Käynnistä kone normaaliin tapaan nopean/hitaan tilan käyttöä varten. Kun kone on käynnissä normaalisti, nopean/hitaan tilan valo EI pala. Se tarkoittaa, että alipainemoottori käy 100 %:n nopeudella. Kun kone on käynnissä, paina nopean/hitaan tilan painiketta kerran. Alipainemoottori alentaa nopeuden 75 %:iin kapasiteetista ja nopean/hitaan tilan valo syttyy sinisenä. 15

16 Harjapaine / tahrojen puhdistaminen Harjapaineen vipu sijaitsee koneen oikealla puolella. Lisäämällä harjan painetta voidaan puhdistaa tahroja. Ohjauspaneelissa oleva harjapaineen ilmaisin näyttää käytössä olevan paineen koneen käytön aikana. (A) Normaali käyttö 17 kg:n paine (kuva 30). A (B) Raskas käyttö 30 kg:n paine (kuva 31). B Kuva 30 Kuva 31 HUOMAA: Raskaan käytön asetusta ei suositella käytettäväksi jatkuvasti, vaan ainoastaan tahrojen puhdistamiseen. Koneen käyttöaika voi lyhentyä, jos harjapainetta lisätään. Koneen käyttö Likavesisäiliön täyttymisen varoitusvalo Kun likavesisäiliö täyttyy, ohjauspaneelissa syttyy punainen varoitusvalo (katso kuvaa). Alipainemoottori pysähtyy tällöin automaattisesti viiden sekunnin kuluttua. Likavesisäiliö on tyhjennettävä (katso sivua 19). Hätäpysäytyspainike TTV yhdistelmäkoneessa on elektroninen jarrutusjärjestelmä. Vapauta käsikäyttöinen käynnistys-/pysäytysliipaisin, niin kone pysähtyy. Hätätilanteessa paina hätäpysäytyspainiketta. Tällöin koneen toiminta lakkaa. Hätäpysäytyspainikkeen voi nollata kääntämällä sitä myötäpäivään (kuva 32). Kun hätäpysäytyspainike on nollattu, koneen voi käynnistää uudelleen kääntämällä virta-avaimen ensin OFF-asentoon ja sitten ON-asentoon. Kuva 32 16

17 Lattiatyökalun automaatti-irrotus Koneen käyttö Lattiatyökalussa on automaatti-irrotustoiminto, jonka ansiosta eteenpäin kuljettaessa esteeseen osuva lattiatyökalu irtoaa turvallisesti pidikkeestään (kuva 33). Kuva 33 Lavan kiinnittäminen uudelleen pidikkeeseen Löysää ensin lattiatyökalun rungon kiinnitysnuppeja. Liu uta sitten lapa pidikkeeseen. Kiristä kiinnitysnupit käsin (kuva 34). Koneen käyttö Kuva 34! VARMISTA, ETTÄ LATTIA LAKAISTAAN ENNEN PUHDISTUSTA! JA ETTÄ TARVITTAVAT VAROITUSKYLTIT OVAT KÄYTÖSSÄ. Aloita koneen käyttö kääntämällä virta-avain ON-asentoon, valitse veden virtausnopeus, kemikaaliseos (katso sivua 15), laske lattiatyökalu (katso sivua 14), valitse eteenpäin ajo (katso sivun 9 kuvaa 4) ja paina käynnistys-/pysäytysliipaisinta. Alipaine, veden virtaus ja kemikaalin annostus käynnistyvät automaattisesti, ja kone lähtee liikkeelle. Säädä koneen nopeus olosuhteisiin sopivaksi käyttämällä portaatonta nopeudensäädintä (katso sivua 9). Puhtaan veden ja kemikaalin seos leviää tasaisesti THRU-FEEDharjojen kautta. Kuva 35 Imevä lattiatyökalu kerää likaveden. Tasainen puhdistustulos saavutetaan ajamalla jokainen puhdistusreitti 10 cm:n leveydeltä edellisen reitin päältä. Konetta ei saa käyttää täytenä alustoilla, joiden kaltevuus on suurempi kuin 9 %. HUOMAA: Käännöksissä ja esteiden ympäri ajettaessa on hidastettava ajonopeutta. Kuva 36 Erittäin likaiset lattiat: Esipuhdista lattia ensin lattiatyökalu yläasennossa, anna kemikaalin vaikuttaa ja puhdista alue toisen kerran lattiatyökalu laskettuna (kuva 35). Jos puhdistusjäljessä esiintyy raitoja, lattiatyökalun lavat on puhdistettava (kuva 36). Erittäin likaiset lattiat on puhdistettava kahteen kertaan. 17

18 Käsi-imuvarustus (lisävaruste) Kuva 37 Lisävarusteena saatava käsi-imuvarustus tarjoaa käyttöön lisää joustavuutta. Varusteen avulla voi puhdistaa vaikeapääsyisiä alueita. Ota käsi-imuvarustus käyttöön painamalla ohjauspaneelin käsi-imuvarustuspainiketta (katso kuvaa 37). Alipainemoottori alkaa käydä täydellä teholla, ja käsi-imuvarustuksen valo syttyy. Kaikki muut koneen toiminnot poistetaan käytöstä alipainetta lukuun ottamatta, jolloin voidaan käyttää käsi-imuvarustusta. Irrota alipaineletku lattiatyökalusta ja kiinnitä käsi-imuvarustus (kuva 38). Pysäytä käsi-imuvarustus painamalla käsi-imuvarustuspainiketta uudelleen. Palauta letku lattiatyökaluun, kun lopetat käsi-imuvarustuksen käytön. Kone on nollattava normaalia käyttöä varten, kun käsi-imuvarustuksen käyttö lopetetaan. Kone nollataan käyttämällä säätökahvaa tai painamalla käsi-imuvarustuspainiketta ohjauspaneelissa. Käsi-imuvarustus (lisävaruste) (606182) Kuva 38 18

19 Säännöllinen huolto!! VARMISTA ENNEN HUOLTOTOIMIA, ETTÄ KONEESTA ON KATKAISTU VIRTA VIRTA-AVAIMELLA. IRROTA AVAIN ENNEN HUOLTOTOIMIA. A Tyhjennä likavesisäiliö käytön jälkeen tyhjennysletkulla ja huuhtele se puhtaalla vedellä. A C Irrota seuraavaksi lattiatyökalun alipaineletku ja huuhtele se puhtaalla vedellä. B Tyhjennä seuraavaksi puhdasvesisäiliö tyhjennysletkulla ja huuhtele se jälleen puhtaalla vedellä. C B Kuva 38 Paina yläsäiliön suojuksen pidikkeitä ja pidä niitä painettuina samalla, kun irrotat suojuksen (kuva 38). Suojuksessa on tiivistekumi, joka on tarkastettava jokaisen puhdistuksen yhteydessä. Huuhtele puhtaalla vedellä ja varo alipainesuodatinta. Likavesisäiliössä (yläsäiliö) on täyden säiliön kytkin, joka pysäyttää koneen, kun likavettä on kertynyt enimmäistasoon asti. Kytkin voi joskus tukkeutua. Varmista oikea toiminta puhdistamalla kytkin (katso sivua 16). TÄRKEÄÄ Irrota valkoinen alipainesuodatin ja puhdista se tarvittaessa (pidä kuivana) (kuva 39). Konetta ei saa käyttää ilman suosituksen mukaista suodatinta, sillä alipainemoottori voi muuten vaurioitua. Kuva 40 Kuva 39 Irrota roskasuodatinkori, huuhtele puhtaalla vedellä ja asenna takaisin paikalleen. TÄRKEÄÄ Jos roskasuodatin tukkeutuu, alipaineen teho heikkenee (kuva 40). Puhdasvesisäiliö on akkutilan takana. Se on tarkastettava säännöllisesti. Kierrä korkki auki ja tarkasta suodattimen kunto (kuva 41). Huuhtele ja aseta takaisin paikalleen. Varmista, että säiliö on tyhjennetty ennen akkujen parissa työskentelyä, ja ole erityisen varovainen. HUOMAA: MAHDOLLISET ROISKEET ON PYYHITTÄVÄ, ENNEN KUIN YLÄSÄILIÖ LASKETAAN ALAS. 19 Kuva 41

20 !! IRROTA AVAIN ENNEN HUOLTOTOIMIA. Lattiatyökalu Lattiatyökalun lapojen vaihto VARMISTA ENNEN HUOLTOTOIMIA, ETTÄ KONEESTA ON KATKAISTU VIRTA VIRTA-AVAIMELLA. Kuva 42 Kuva 43 Aloita lattiatyökalun puhdistus irrottamalla varmistustappi ja vetämällä työkalu irti pidikkeestä (katso kuvaa 42). Huuhtele lattiatyökalu puhtaalla vedellä ja asenna se takaisin paikalleen. Kuva 44 Kuva 45 Tarkista säännöllisesti, että lattiatyökalun lavoissa ei ole kulumia tai vaurioita. Lavat on helppo irrottaa. Irrota neljä kiinnitystappia (kuva 43), käännä lattiatyökalu ylösalaisin ja irrota lavan pidike rungosta (kuva 44). Irrota lavat kiinnitysulokkeista (kuva 45), tarkasta lavat ja vaihda tarvittaessa. Takaisin kiinnittäminen tapahtuu päinvastaisessa järjestyksessä. Lattiatyökalun osat 1. Lattiatyökalun runko 2. Takalapa 3. Lavan pidike 4. Etulapa (uritettu) 5. Kiinnitystapit, 4 kpl

21 Koneen lataus! VARMISTA ENNEN LATAAMISTA, ETTÄ! KONEESTA ON KATKAISTU VIRTA. Akkujen varaustason ilmaisin näyttää akkujen jäljellä olevan varauksen määrän. Kun akut ovat täynnä, ilmaisimen kaikki merkkivalot palavat (kuva 46). Kuva 46 Kun konetta käytetään ja akut tyhjenevät, ilmaisimen valot sammuvat oikealta alkaen. Kuva 47 Jos koneen akut ovat tyhjentyneet niin paljon, että vain punaiset merkkivalot palavat, akut on ladattava pian. Jos koneen akut ovat tyhjentyneet niin paljon, että vain yksi punainen merkkivalo palaa (ja alkaa vilkkua), kaikki puhdistustoiminnot poistetaan käytöstä automaattisesti. Kone on ajettava lähimpään latauspisteeseen. Kuva 48 Suurikapasiteettiset hyytelöakut on koteloitu, eivätkä ne kaipaa huoltoa koneen käyttöiän aikana. Koneessa oleva laturi valvoo automaattisesti latausprosessia ja lopettaa latauksen, kun akut on ladattu täyteen. Kytke oikea latausjohto (kuvassa 47 isobritannialainen malli, kuvassa 48 eurooppalainen malli) latausliitäntään. Kuva 49 Koneen latausliitäntä on koneen takaosassa ohjauspaneelin alla (kuva 49). Kytke sopivaan virtalähteeseen (kuva 50). Kuva 50 Kun verkkovirta on kytketty, punainen latauksen merkkivalo syttyy. Koneen akut latautuvat täyteen 8 12 tunnissa. Kun akut ovat täynnä, irrota latausjohto virtalähteestä ja koneesta (kuva 51). Kuva 51 21

22 Rullaustilatoiminto KONEEN ON OLTAVA VAAKASUORALLA ALUSTALLA ENNEN JARRUN VARREN VAPAUTTAMISTA. JARRUA EI SAA VAPAUTTAA, JOS KONE ON KALTEVALLA ALUSTALLA.!! TTV-4555/100T-yhdistelmäkoneessa on rullaustoiminto, jonka avulla konetta voidaan tarvittaessa siirtää manuaalisesti. Moottorijarru sijaitsee koneen oikealla puolella takapyörän lähellä (kuva 52). Kuva 52 Vedä varsi ulos (kuva 53). Kuva 53 Käännä se vapautettuun asentoon (kuva 54). Moottorijarru on vapautettu. Kone on nyt rullaustilassa. Kuva 54 VAROITUS! KUN JARRU ON VAPAUTETTU, KONE ON RULLAUSTILASSA JA SEN JARRUT EIVÄT TOIMI. Huomautus: Mitkään koneen muista toiminnoista eivät toimi rullaustilassa. Voimansiirto on muistettava kytkeä uudestaan, kun määränpää on saavutettu ja ennen kuin konetta käytetään jälleen. 22

23 Akun huolto Koneen tehokkaan toiminnan ja mahdollisimman pitkän akkujen käyttöiän voi varmistaa noudattamalla seuraavia yksinkertaisia ohjeita. Normaalissa päivittäisessä käytössä Lataa akut jokaisen käytön jälkeen koneen käyttöajan kestosta riippumatta (katso sivua 19). Kuva 55 Latausjakson valvontapaneelin sijainti (kuva 55) Keltainen: lataa normaalisti, enintään 23 tuntia Vilkkuva keltainen: lataus valmis (kestolataus käynnissä) Vihreä: täyteen ladattu Lataa kone täyteen viimeisen käytön jälkeen. Älä jätä konetta tyhjentyneeseen tilaan. Punainen: lataus pysäytetty automaattisesti, enintään 27 tuntia Irrota pistorasiasta. Epätavallisissa tilanteissa, kuten jätettäessä kone tyhjentyneeseen tilaan joksikin aikaa, suosittelemme seuraavien ohjeiden noudattamista. Jos konetta ei käytetä yli 30 päivän aikana, akut on ensin ladattava täyteen ja akkujen sulakkeet on irrotettava koneen mukana toimitetulla Maxi-sulaketyökalulla. Akkuja on ladattava kolmen kuukauden välein. Akut on ladattava täyteen käyttöönottoa edeltävänä päivänä. 23

24 Tekniset tiedot Vaihteisto Harjamoottori Nopeus Harjojen koot Lautasten koot Kokonaispaino täytettynä Alipainemoottori Suojausluokka Lattiatyökalun koko Nettopaino 250W 400W 400W 4.2Kph 450mm 550mm 400mm 500mm 218Kg IPX Kg Ajoaika Vesitilavuus NuChemtilavuus Veden virtausnopeus NuChemseos Kuljetusnopeus Puhdistusnopeus Melun enimmäisdesibelitaso 1 metrissä Enimmäisnousukyky (puhdistus) 2.25 Hrs 60L 5Lt 0.5 L/min 1 L/min 2 L/min 3 L/min 100:1 75:1 50:1 25: Kph 0-4.2Kph 1.0m m (epävarmuusarvo: 0,2 db (A) Puhdistus 9% Puhdistusleveydet Harjanopeus Hankauspaine vakio Hankauspaine raskas Mitat (leveys, pituus, korkeus) Käden käsivarren tärinä Latausaika 450mm 550mm 100 Rpm 17Kg 30Kg Leveys Pituus Korkeus = 550mm = 1280mm = 1160mm 0.44m/s 2 4 hrs 24

25 Nestekidenäyttö ja vikakoodit Vihreä tila-ilmaisin Vika Mahdollinen syy Vaikutus laitteeseen Tutki seuraavat Toimenpiteet Jos vika jatkuu 1 Vilkkuu kerran, minkä jälkeen tauko. Akkujen jännite on alhainen. Akkuja ei ole ladattu. Mahdollinen huono kosketus akkujen, ohjaimen, laturin tai sulakkeiden välillä löysän kytkennän, vaurioituneiden johtojen tai komponentteihin päässeen veden takia. Ei ota vastaan latausta viallisen akun tai kennon takia. Laturi ei toimi. Käyttöaika on huomattavasti lyhyempi tai kone ei toimi lainkaan. Tarkista, milloin kone on viimeksi ladattu. Katkaise koneesta virta. Irrota sulakkeet. Tarkista, että akkujen, laturin ja sulakkeiden kytkennöissä ei ole löysiä johtoja tai ruuveja. Paikanna viallinen yksikkö tarkistamalla erikseen kaikkien akkujen jännite (vähintään 10,5 V). Lataa akut heti. Kiristä löysät kytkennät ja vaihda vaurioituneet osat. Vaihda akut tarpeen mukaan. Vaihda laturi. Tarkista akkujen jännite ja latausvirta ja varmista, että laturin punainen vikaa ilmaiseva merkkivalo on sammunut. 2 Vilkkuu kahdesti, minkä jälkeen tauko. Vetomoottori on kytketty irti. Moottorissa on huono kosketus. Moottori on kytketty irti. Lämpökatkaisu käytössä. Moottori ei toimi. Tarkista kaikki moottorin ja ohjaimen väliset kytkennät ja johdot. Kiristä löysät kytkennät ja vaihda vaurioituneet osat. Tarkista tarvittaessa, että pakokanava on puhdas. Moottorivika, avoin virtapiiri. 3 Vilkkuu kolmesti, minkä jälkeen tauko. Vetomoottorin kytkentöjen laukeaminen. Moottorissa on oikosulku akkuun. Moottori ei toimi. Tarkista kaikki moottorin ja ohjaimen väliset kytkennät ja johdot. 4 Vilkkuu neljästi, minkä jälkeen tauko. Akun suojalukitus. Akun varaustaso on laskenut akun suojauslukitustason alle, ja ohjain estää koneen toiminnot. Koneen toiminnot eivät toimi. Tarkista akkujen jännite ja latausvirta ja varmista, että laturin punainen vikaa ilmaiseva merkkivalo on sammunut. Paikanna viallinen yksikkö tarkistamalla erikseen kaikkien akkujen jännite (vähintään 10,5 V). Lataa akut heti. Ota yhteys huoltoon 6 Vilkkuu kuudesti, minkä jälkeen tauko. Laturi kytketty. Ohjaimen ajo on estetty. Syynä voi olla, että akun laturi on kytketty. Koneen toiminnot eivät toimi. Irrota laturi koneen käyttöä varten. 8 Vilkkuu kahdeksan kertaa, minkä jälkeen tauko. Ohjaimen laukeaminen. Merkki ohjaimen laukeamisesta. Koneen toiminnot eivät toimi. Tarkista kaikki kytkennät ja johdot. 9 Vilkkuu yhdeksän kertaa, minkä jälkeen tauko. Jarru pois käytöstä tai vioittunut. Huonot jarrukytkennät. Jarru vioittunut tai poistettu käytöstä. Vetomoottori pois käytöstä. Tarkasta jarrun johdot ja jarruvipu. Vaihda jarru tai johdot tarpeen mukaan. Ota jarru käyttöön kytkemällä jarruvipu. 10 Vilkkuu kymmenen kertaa, minkä jälkeen tauko. Korkea akun jännite Huonot kytkennät akun ohjaimen ja vetomoottorin välillä. Koneen toiminnot eivät toimi. Varmista erikseen, että kaikkien akkujen jännite < 14 volttia. Tarkista kytkennät ohjaimen akkuihin ja vetomoottoriin. Varmista, että akkuyksikön kokonaisjännite on < 28 volttia. 25

26 Nestekidenäyttö Vika Mahdollinen syy Vaikutus laitteeseen Tutki seuraavat Toimenpiteet Jos vika jatkuu Kytke virta (sivu 8). Kone ei toimi. Koneen virta katkaistu. Tyhjä Ei virtaa. Koneen virta katkaistu. Vapauta hätäpysäytys (sivu 8). Hätäpysäytyspainiketta on painettu. Hätäpysäytyspainiketta on painettu. Vapauta harjapaine (sivu 14). YLIVIRTA Harjan ylivirta. Harjapaine liian korkea. Vaihda harjatyyppi. Harjan, veden ja puhdistusaineen alipainemoottorit eivät toimi. Harjan jännite on yli 32 A. Ota yhteys huoltoon Käynnistä kone uudelleen. Harjan kaikki merkkivalot vilkkuvat samaan tahtiin, kunnes liipaisin vapautetaan. Väärä harjatyyppi pinnalle. Kone ei toimi. Akun johdot ja kytkennät. Lataa akut (sivu 19). Akut on ladattava. ALHAINEN JÄNNITE Akun jännite laski alle 21 voltin. Vaihda akku (jos kenno vahingoittunut). Akussa on viallinen kenno. Vasemmanpuoleinen akun merkkivalo vilkkuu. Tyhjennä ylälikavesisäiliö. Säiliö täynnä -merkkivalo palaa. Harjan, veden ja puhdistusaineen alipainemoottorit eivät toimi. Likavesisäiliön kohokytkin on aktivoitunut puhdistuksen aikana tai käsi-imuvarustustila valittu. SÄILIÖ TÄYNNÄ Säiliö on täynnä, ja se on tyhjennettävä. Vaihda kytkin. Ylälikavesisäiliö on täynnä. Viallinen kohokytkin. LATAA Kone on latauksessa. KONEEN KÄYTTÖ ON ESTETTY EI TOIMINTOJA TTV 4555:ssä on itsenäinen osamatkamittari. Mittarin saa näkyviin kääntämällä virta-avaimen ON-asentoon. Tilapainikkeella voit siirtyä tilasta toiseen (kuva 44). T = kokonaisaika. Tämä mittari käy aina, kun jotain toimintoa käytetään, käsi-imuvarustustoiminto mukaan lukien (katso sivua 16). V = alipaineen kokonaisaika. B = harjan kokonaisaika. W = vesipumpun kokonaisaika. Kuva 44 26

27 Vianmääritys Ongelma Syy Ratkaisu Kone ei toimi. Yksi tai useampi sulake on irronnut tai palanut. Virta-avain on OFF-asennossa. Akkujen varaus on alhainen. Kone on kytketty virtalähteeseen ja lataus on kesken. Likavesisäiliön täyttymisen kytkin on jumissa tai tukossa. Fit or replace fuse (page 8) Turn key to On position (page 8) Charge batteries (page 21/22) Take off charge (page 21/22) Tarkista ja puhdista kytkin tarvittaessa (sivu 16/19). Alipaine ei toimi. Likavesisäiliö on täynnä. Tyhjennä likavesisäiliö (sivu 15). Veden imu toimii huonosti. Likavesisäiliö on täynnä. Alipaineletku on tukossa. Letkuliitännät ovat löysällä. Roskasuodatinkori on tukossa. Erottimen suodatin on tukossa. Erottimen tiiviste vuotaa. Erottimen tiiviste on vaurioitunut. Alipaineletku on vaurioitunut tai haljennut. Lattiatyökalun lavat ovat vaurioituneet. Akkujen varaus on alhainen. Tyhjennä likavesisäiliö (sivu 15). Irrota ja puhdista (sivu 9). Kiristä liitännät (sivu 9). Irrota ja puhdista (sivu 18). Irrota ja puhdista (sivu 18). Puhdista ja asenna takaisin (sivu 18). Vaihda (ota yhteys huoltoon). Vaihda (ota yhteys huoltoon). Vaihda (ota yhteys huoltoon). Lataa akut (sivut 21/22). Harjaus ei toimi. Harjoja ei ole asennettu. Harjakotelo on ylhäällä. Tarkista ja asenna tarvittaessa (sivu 10). Laske harjakotelo (sivu 13). Vettä ei virtaa tai sitä virtaa heikosti. Puhdasvesisäiliö on tyhjä. Puhdasvesisäiliön suodatin on tukossa. Veden virtauksen asetus on virheellinen. Harjakotelo on ylhäällä. Täytä puhdasvesisäiliö (sivu 11). Irrota ja puhdista (sivu 18). Säädä tarpeen mukaan (sivu 14). Laske harjakotelo (sivu 13). Annosteltavaa nestettä ei virtaa tai sitä virtaa heikosti. Kemikaalien annostussäiliö on tyhjä. Annostuksen virtauksen asetus on virheellinen. Täytä annostussäiliö (sivu 12). Säädä tarpeen mukaan (sivu 14). Koneen toiminta lakkaa kesken käytön. Harjapaine on liian suuri. Nollaa kone virta-avaimella ja vähennä harjapainetta lattian tyypin mukaan (sivu 15). Jos ongelmaa ei saada korjattua tai jos laite vioittuu, ota yhteys Numatic-jälleenmyyjään tai Numaticin tekniseen tukeen puhelinnumerossa (Takasivulla on yrityksen osoitteet tai jälleenmyyjän leima.) 27

28 Varaosat TTV 4555/100T Yläsäiliön pidike sininen Pyörä Alasäiliön pidike harmaa Kotelo Erottimen säiliön pidike sininen Kahva Astiasuodatin Alipainemoottori Korisuodatin Latauskaapeli (Iso-Britannia) Tyhjennysletkun yläosa Latauskaapeli (Eurooppa) Tyhjennysletkun alaosa Latauskaapeli (Sveitsi) Kiinnitystappi ampeerin sulake (akut) mm Solution Cap mm Solution Cap Lattiatyökalu Lattiatyökalun letku Polyscrub-harja, 550 mm Polyscrub-harja, 450 mm Nyloscrub-harja, 550 mm Nyloscrub-harja, 450 mm Long Life -harja, 550 mm Long Life -harja, 450 mm PadLoc-käyttölevy, 508 mm PadLoc-käyttölevy, 410 mm Union Mix -harja, 450 mm Huomautukset 28

29 TTV 4555/100T portaaton nopeudensäätö. DRW (A08) 27/11/

30 30 Huomautukset
