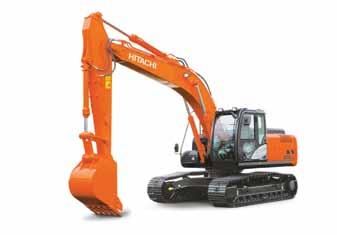

1 ZAXIS-5 Sarja HYDRAULINEN KAIVUKONE Malli : ZX210-5B / ZX210LC-5B / ZX210LCN-5B Moottorin nimellisteho : 122 kw (164 hv) Työpaino ZX210-5B : kg / ZX210LC-5B : kg / ZX210LCN-5B : kg Kuokkakauha ISO kukkuratilavuus : 0,51-1,20 m³

2 ZX210-5 YLEISTÄ SISÄLTÖ 4-5 Suorituskyky Suurempi teho, vääntömomentti ja nopeus varmistavat jokaisen Hitachi koneen optimaalisen suorituskyvyn. Alhaisemmat polttoainekustannukset TRIAS hydraulijärjestelmä yltää parempaan tuottavuuteen alhaisemmalla polttoaineen kulutuksella kuin edellinen ZAXIS -malli. 6-7 Tuottavuus Uuden ZAXIS -mallin vaikutus työtehoon on valtava ja ympäristölle vähäinen. 8-9 Mukavuus Uusi ZAXIS ohjaamo tarjoaa turvallisen ja miellyttävän työtilan. Aiempaa kestävämpi Puomin pään ja tyven kiinnikkeet on vahvistettu ja varustettu holkeilla lisäämään kestävyyttä vaikeissa maasto-olosuhteissa Kestävyys Hitachi tunnetaan vaikeimmissakin työkohteissa menestyvien koneiden valmistajana Kunnossapito Helposti puhdistettavat ja hyvin esillä olevat huoltokohteet maksimoivat ZAXIS 210 koneen käyttövalmiuden. Nopeat työliikkeet Kaivuvarren uudelleen kierrätys palauttaa ja hydrauliikan tehostusjärjestelmät lisäävät varren nopeutta työskentelyn aikana Hitachin Support Chain -tuotetuki Kaikkien asiakkaidemme käytettävissä olevat monipuoliset huolto- ja tuotetukipalvelut Erittelyt Aikaisempaa monikäyttöisempi Hallintaventtiilistöön on lisätty kaksi venttiiliä helpottavat lisälaitteiden asennuksia. 2

3 Uuden keskikokoisen Hitachi ZAXIS 210 kaivukoneen suunnittelussa oli yksi päämäärä koneen tuli vastata sinun näkemystäsi. Suurempi teho, vääntömomentti ja nopeus sekä alhaisemmat käyttökustannukset varmistavat, että tulet olemaan tyytyväinen uuden ZAXIS 210 koneen tarjoamiin etuihin. Ymmärrämme, että konekaluston omistajat vaativat korkealaatuisia ja tehokkaita koneita, jotka toimivat hyvin haastavissakin olosuhteissa. Meidän mielestämme kuljettajat tarvitsevat turvallisemman, käyttäjäystävällisen työtilan sekä heidän ammattitaitoaan vastaavan, nopeasti ja täsmällisesti toimivan koneen. Kehittäessämme uutta keskikokoisten kaivukoneiden ZAXIS tuotelinjan otimme mukaan koko joukon ympäristöystävällisiä ominaisuuksia, jotka samalla lisäävät koneen tuottavuutta. Suurempi jalkatila Uuden ZAXIS mallin istuin ja konsoli siirtyvät kauemmas taaksepäin antaen kuljettajalle lisää jalkatilaa ja tehden ohjaamosta miellyttävämmän työpaikan. Oikeanpuoleinen konsoli on ergonomialtaan uusittu. Huippumukavuus Lämmitettävä ja tärinää vaimentava ilmajousitettu istuin vähentää kuljettajaan kohdistuvaa rasitusta ja on ihanteellinen kylmissä olosuhteissa. Helppo tiedonsaanti Tekniset tiedot välittävä suurikokoinen ja monitoiminen kirkkaassa auringon valossa ja pimeällä helppolukuinen LCD -näyttö kertoo koneen teknisen tilan. Hyvin esillä olevat huoltokohteet Ilmastointilaitteen jäähdytin on helppo avata puhdistusta ja moottorin jäähdyttimen puhdistusta varten. Tarkistuskohteet on hyvin sijoitettu. 3

4 ZX210-5 SUORITUSKYKY ZAXIS 210 on nopeampi ja polttoainetaloudellisempi kuin edeltäjänsä, mikä takaa uuden tuottavuuden tason kaikissa maansiirtotöissä. Jouheva ja tarkka, se ei ainoastaan auta sinua kasvattamaan tuottavuutta, vaan se mahdollistaa kokonaiskäyttökustannuksiesi matalamman tason. Näin ollen voit olla varma, että ostaessasi Hitachin teet järkevän investoinnin. 4

5 Suuremmat tehot ja nopeudet asettavat tuottavuudelle uuden vertauskohteen työmaalla Alhaisemmat polttoainekustannukset Tarjouskilpailujen voittaminen ja aikataulujen noudattaminen ovat erittäin tärkeitä yhtiösi kehityksen kannalta. Maarakennuskoneiden valinnan tärkeyttä ei voi ylikorostaa, sillä menestyksesi riippuu kalustosi tuottavuudesta ja tehokkuudesta. Tässä yhteydessä astuu kuvaan uusi TRIAS hydraulisjärjestelmämme. Uusimmat ajanmukaiset hydrauliikka- ja elektroniikkateknologiat ovat pääosassa pyrkimyksessämme alentaa merkittävästi polttoainekustannuksia uuden vähäpäästöisen moottorimme avulla. Meitä ilahduttaa, että TRIAS hydrauliikka auttaa sinua saavuttamaan 17 % pienemmän kulutuksen PWR asetuksella kuin edellinen ZAXIS P-asetuksella säilyttäen samalla korkean tuottavuuden*. Kulutusta on edelleen mahdollista alentaa 25 % ECO asetuksella*. Tuottavuus säilyy suhteellisen korkeana samalla polttoainemäärällä. Korkeatasoinen suorituskyky Juoheva, nopea ja tarkka kone on jokaisen kuljettajan unelma ja juuri sitä ZAXIS 210 tarjoaa. Uusimmat innovaatiomme on kehitetty erityisesti Hitachin uuden sukupolven keskikokoisia kaivukoneita varten. Hydrauliikan tehostusjärjestelmä ja muut hydrauliikka järjestelmät nopeuttavat varren sisään vedon nopeutta kuormituksen ollessa suhteellisen kevyttä. Käytännössä kokeilemamme tehonlisäystoiminnon teho on noussut 10 %*, jolloin kaivutoiminnoille saadaan lisää suorituskykyä. ZAXIS 210 monikäyttöisyys käy ilmi lisälaitteiden tukijärjestelmästä jossa 11 eri työlaitteen asetukset voidaan tallentaa näyttöön jolloin niiden vaihtaminen on vaivatonta. Nämä kaksi lisähydrauliikan karaa lisälaitteille. * Perustuu Global e-service palvelun kautta kerättyyn tyypilliseen työskentelykaavioon. Tärkeimmät ominaisuudet 17 % pienempi polttoaineen kulutus (PWR -työtila vs ZX-3 P- työtila)* 25 % pienempi polttoaineen kulutus (ECO-työtila vs ZX-3 P- työtila)* Uusi TRIAS hydraulijärjestelmä korkeampi tuottavuus pienemmällä polttoaineenkulutuksella Lisälaitteiden tukijärjestelmä Hydrauliikan tehostus Kaksi lisähallintaventtiiliä 5

6 ZX210-5 TUOTTAVUUS Uusi ZAXIS keskikokoisten kaivukoneiden valikoima on luotu tärkeät Hitachin sitoumukset mielessä. Ensimmäinen lupauksemme asiakkaille: valmistaa koneita jotka auttavat sinua optimoimaan tuottavuuden työkohteissa, jolloin sinun liiketoimintasi on tuottavaa. Toinen lupauksemme koskee kestävää kehitystä, valmistamme koneita, jotka toimivat puhtaammin ja hiljaisemmin työympäristössään. 6

7 Tasapainoa voiman, kestävyyden ja tehokkuuden välillä Kestävä tehokkuus Me olemme sitoutuneet erityisesti asutuskohteissa käytettävän Hitachi tuotelinjan kestävään kehittämiseen. Uusi ZAXIS 210 on merkki sitoutumisestamme minimoimaan rakennuskoneiden ympäristölleen aiheuttamia vaikutuksia EU:n pakokaasupäästöjä rajoittavan tason IIIB asetuksen mukaisesti. ZAXIS 210 äänenvaimennin on varustettu hiukkassuodattimella, joka suodattaa ja polttaa hiukkaset automaattisesti hapetuskatalysaattorilla ja pakokaasujen lämpötilaa säätämällä. Säätyvätilavuuksinen turboahdin ja tehokkaasti jäähdytetty pakokaasujen takaisin kierrätys auttavat alentamaan typpioksiditasoja. ZAXIS 210:n automaattinen moottorin sammutusjärjestelmä ei pelkästään vähennä päästöjä vaan estää myös polttoaineen tuhlausta ja alentaa ohjaamon sisäistä melutasoa. Lisäksi uuden keskikokoisten ZAXIS tuotelinjan koneiden kaikki hartsiosat ovat kierrätyskelpoisia ja selvästi merkittyjä kierrätyksen helpottamiseksi. Vahvaa tehokkuutta Lisäksi keskitymme löytämään oikean ihmisten, planeetan ja liikevoiton välisen tasapainon. Me olemme määritelleet uuden ZAXIS 210 mallin pääoma- ja käyttökustannukset niin, että uusi koneesi vaikutta myönteisesti liiketoimintasi kannattavuuteen. Tehokas uuden sukupolven Tason IIIB vaatimukset täyttävä ja ajanmukaisilla hallintalaitteilla varustettu moottori varmistaa polttoainetehokkuudellaan korkean tuottavuuden. TRIAS hydraulijärjestelmä on lisäksi suunniteltu pienemmän polttoaineenkulutuksen avulla saavuttamaan korkeamman tuottavuuden kuin aikaisempi ZAXIS malli. Hitachi kaivukoneet ovat tunnettuja tehokkuudestaan ja luotettavasta toiminnastaan etenkin silloin, kun tiukat päivittäiset tavoitteet ja toimitusajat painavat päälle. Uusimmat ZAXIS mallit on suunniteltu kestävän kehityksen periaatteita noudattaen työteholtaan suuremmiksi ja ympäristöä vähemmän kuormittaviksi. Tärkeimmät ominaisuudet Tehokas ja kestävä Tason IIIB -vaatimukset täyttävä moottori Äänenvaimentajan hiukkassuodatin Säätyvätilavuuksinen turboahdin Jäähdytetty EGR pakokaasujen takaisin kierrätysjärjestelmä TRIAS -hydrauliikkajärjestelmä polttoainetehokkuus ja korkeampi Ympäristöystävällinen rakenne Automaattinen pysäytin polttoainesäästö hiilidioksidipäästöjen vähentämiseksi 7

8 ZX210-5 MUKAVUUS ZAXIS keskikokoisten koneiden valikoiman ohjaamot on suunniteltu työkohteiden ammattilaisten avulla omistajien ja kuljettajien avustuksella, sillä he tuntevat tarvittavat ominaisuudet parhaiten. Sinun arvokkaan palautteen ansiosta olemme luoneet ohjaamon,joka on turvallinen ja tilava, tarjoaa hyvän näkyvyyden jasisältää useita käyttäjäystävällisyyden varmistavia ominaisuuksia. Kaikki nämä ominaisuudet johtavat käyttäjäystävälliseen ohjaamoon, jossa voit työskennellä nauttien päivästä toiseen. 8

9 Kaiken kaikkiaan uudet keskikokoiset ZAXIS kaivukoneet ovat tiennäyttäjiä Mukavuudesta ohjaamossa Tietyömaalla tai avolouhoksessa tehdyn pitkän työvuoron jälkeen, sinun täytyy pystyä nauttimaan myös vapaa-ajastasi. Hitachi on mennyt johtoon kuljettajan mukavuudessa, joten sinun kohdaltasi tämä asia on kunnossa. Täysin säädettävässä ilmajousitetussa istuimessa on uusi liukumekanismi, joka sallii istuimen siirtämisen pitemmälle taaksepäin kuin aiemmin. Jalkatilaa on suurennettu laajentamalla näyttöpäätteen alle jäävää tilaa. Paineistettu ohjaamo estää pölyn ja pienhiukkasten pääsyn ohjaamoon. Hyvä näkyvyys joka suuntaan Kiireiset työmaat vaativat täyden huomiosi tarpeettomien onnettomuuksien sekä terveys- ja turvallisuusriskien välttämiseksi. Parantunut näkyvyys etenkin oikealle alas säästää myös aikaa (ja rahaa), Hitachin uusimpien innovaatioiden ansiosta. Näytön ja oven uudelleen sijoittaminen parantaa näkyvyyttä ja helpottaa suuresti ohjaamoon kulkua. Uusi peruutuskamera näyttää kuvaa lähempänä vastapainoa vähentäen kuolleita kulmia. Kuljettajaystävällistä toimivuutta Hitachi on tehnyt huomattavia satsauksia uuden ZAXIS mallin ajanmukaiseen teknologiaan. Koneen toiminta on tiukasti sormenpäittesi ulottuvilla värimonitorin ja ergonomisten hallintalaitteiden ansiosta. Uudessa monitoimisessa LCD monitorissa on helppolukuinen seitsemän tuuman näyttö. Näytöltä on luettavissa tärkeimmät koneen tilaan vaikuttavat tekniset tiedot ja asetukset. Kaikkiaan näytön kielivalikoima sisältää 32 eri kieltä. Näyttö ja ergonomisesti suunnitellut kytkimet on ryhmitelty siten, että ne ovat mukavasti oikean käden ulottuvilla. Lisähydrauliikan proportionaalinen hallinta helpottaa työlaitteiden hallintaa. Nauti työskentelystäsi Aika rientää kun sinulla on hauskaa mutta mielestämme onnellinen kuljettaja on myös tuottava kuljettaja. Tämän johdosta olemme keskittyneet ohjaamon miellyttävyyteen työympäristönä. AM/FM stereo radio on nyt täysin säädettävissä värimonitorin kautta. Äänentoistojärjestelmään on lisätty AUX-ulosotto, jolloin voit kuunnella mielimusiikkiasi työskentelyn aikana MP3-soittimen kautta. Lisäksi soittimelle on varattu säilytystila ohjaamosta. Tärkeimmät ominaisuudet Hyvin varusteltu ja paineistettu ROPS -ohjaamo Parempi näkyvyys Uusi LCD -värimonitori Helposti luettavat reaaliaikaiset tiedot Suurempi jalkatila Ergonomiseksi suunniteltu kojetaulu AUX-ulosotto ja säilytystila MP3-soittimelle 9

10 ZX210-5 KESTÄVYYS Yli 40-vuoden ajan Hitachilla on ollut ilo valmistaa korkeatasoisia maanrakennuskoneita, joilla voidaan työskennellä erittäin vaativissakin olosuhteissa. Uudella ZAXIS keskikokoisten kaivukoneiden valikoimalla olemme saavuttaneet pyrkimyksemme laajentaa alan johtavaa osaamista ja edelleen kehittää edistynyttä teknologiaamme niin, että asiakkaat ympäri maailmaa voivat myös jatkossa luottaa erittäin kestäviin koneisiimme. 10

11 Koviin työolosuhteisiin rakennettu. Kestävät osat Uusi ZAXIS 210 on suunniteltu työskentelemään kaikkein vaativimmissa olosuhteissa. Raskaat työkohteet vaativat luotettavat koneet, joiden tuottavuus ja käyttövalmius ovat aiempaa paremmat. Sinulle tämä merkitsee alhaisempia käyttökustannuksia kestävämpien koneiden muodossa. Uuden ZAXIS 210 kaivukoneen vahvistetut puomin tyvi ja pää ovat tästä hyviä esimerkkejä. Puomin pään ja tyven kiinnikkeet on vahvistettu ja varustettu holkeilla lisäämään kestävyyttä ja luotettavuutta vaikeissa olosuhteissa. Suodatintyyppinen vedenerotin on vakiovaruste. Se poistaa polttoaineessa olevan kosteuden silloinkin kun sitä on runsaasti. Vahvistettu alavaunu Kestävyyttä on parannettu vahvistamalla johtopyörää ja telansäätösylinteriä. Lisäksi mudan iskostuminen sylinteriin on estetty. Luotettavuutta on edelleen parannettu lisäämällä X-palkissa olevia hitsattuja osia. Ajomoottoreiden ylempiä ja alempia levyjä on pidennetty, mikä vähentää moottoreihin kohdistuvaa rasitusta 40 %. ROPS-ohjaamo Paineistettu ja ROPS-vaatimukset täyttävä vahvistettu CRES V turvaohjaamo estää pölyä tunkeutumista sisään ja suojaa kuljettajaa työkohteessa mahdollisesti esiintyviltä riskeiltä. ROPS ohjaamo on suunniteltu suojaamaan kuljettajaa koneen kaatuessa tai pyörähtäessä ympäri. Tärkeimmät ominaisuudet Luotettavaa Hitachi -laatua Yli 40 vuoden kokemus Vahvempi kaivulaite Vahvistettu alavaunu 11

12 ZX210-5 KUNNOSSAPITO Kuten kaikki uudet Hitachi keskikokoiset kaivukoneet ZAXIS 210:ssä on useita ominaisuuksia, jotka helpottavat päivittäistä puhtaanapitoa ja huoltoa. Päämäärämme oli valmistaa luotettava, korkeatasoinen kone, jolla saavutetaan korkea tuottavuuden taso. Lopulta nämä työskentelyä nopeuttavat ominaisuudet antavat sinulle entistä suuremman luotettavuuden hankinnallesi ja enemmän aikaa keskittyä työkohteeseesi. 12

13 Työskentele kauemmin hyvin sijoitettujen huoltokohteiden ansiosta Hyvin esillä olevat huoltokohteet Uudessa ZAXIS mallistossa on runsaasti työtäsi helpottavia uusia mukavia ominaisuuksia. Insinöörimme ovat huomioineet vaatimuksesi ja kehittäneet lukuisia päivittäisissä huolloissa aikaa säästäviä ominaisuuksia. Hyödyntämällä monitoimisen LCD -monitorin teknologiaa voit tarkistaa öljymäärät ja nähdä varoitusvalojen syttyessä hydrauliikan ja polttoainesuodattimien vaihtojen tarpeet. Lisäksi voit asettaa omat rutiinihuoltojen ajankohdat, joista ilmoitetaan kun kone käynnistetään. ZAXIS 210 -malleissa ilmastointilaitteen lauhdutin on helppo avata sen ja jäähdyttimen puhdistamista varten. Vaikeasti puhdistettavat tukkeutumat voidaan poistaa puhaltamalla ilmaa jäähdyttimen läpi sen päällä olevan helposti avattavan luukun kautta. Helppo puhtaanapito Me uskomme, että helppo päivittäinen huolto parantaa koneesi tuottavuutta ja käyttövalmiutta. Tämän johdosta olemme suunnitelleet ZAXIS 210 malliin lukuisia mukavuutta lisääviä ratkaisuja jotta sinä voisit nauttia pitkistä ja häiriöttömistä työpäivistä työmaallasi. Ohjaamon sisäilman pölysuodatin on yksi hyvä esimerkki. Se on sijoitettu ilmastointilaitteen lauhduttimen ja polttoaineen jäähdyttimen ulkopuolelle kauas tuulettimesta jotta pölyhiukkaset voidaan koota tasaisesti ilman, että ne kaikki kertyvät yhteen paikkaan. Jäähdyttimet on asennettu rinnakkain ja lisäksi kalteva kalteva alavaunun runko helpottaa koneen puhdistamista. Polttoaineen-, moottoriöljyn ja ilmanpuhdistimen suodattimet on helppo vaihtaa maassa seisten ja muutoin työtä turvaavat liukastumista estävät tasot ja askelmat. Tärkeimmät ominaisuudet Global e-service valvoo äänenvaimentajan suodatinta Päivittäiset tarkistukset tehdään maan tasossa Öljymäärät tarkistetaan kuljettajan istuimelta Hyvin esillä olevat huoltokohteet 13

14 ZX210-5 TUOTETUKI Hitachi asiakkaana voit luottaa valtuutetun maahantuojan ensiluokkaiseen tuotetukeen. Hitachi huolehtii laajasta tuesta kaikille Euroopan maahantuojille. Sen turvin he pystyvät varmistamaan, että sinun ZAXIS 210 vastaa koko ajan vaatimuksiasi ja ylittää sille asetetut odotukset. Sijoituksesi suojaksi me olemme kehittäneet ja asettaneet käyttöönne Hitachi Support Chain tuotetukiohjelman. Tämä antaa sinulle mahdollisuuden laatia räätälöity huoltosuunnitelma käyttämällä hyväksi Hitachin huoltoketjun avainalueita eli niitä huoltoketjun lenkkejä, jotka maahantuoja sinulle tarjoaa. 14

15 Joustava tuotetukitukiohjelma suojaa sijoitustasi Maailmanlaajuinen e-service Uudessa ZAXIS kaivukoneessa on GPRS viestintäjärjestelmä*. Se lähettää runsaasti koneesi tietoja Hitachin pääpalvelimelle. Maailmanlaajuisen e-service verkkosivuston kautta sinulla on etäyhteys kaikkiin näihin tietoihin. Tarvitset vain internet yhteyden ja e-service verkkosivustoon sisään kirjautumisen yksityiskohdat. e-service antaa sinulle ja maahantuojalle mahdollisuuden ladata ja jakaa näitä tietoja auttaen sinua kalustosi etävalvonnassa. Verkossa olevien tietojen avulla maahantuoja pystyy ajoissa kertomaan sinulle ennakolta ehkäisevistä huolloista ja niihin liittyvistä tarjouksista. Viimeisimmät tiedot ZAXIS kaivukoneiden käyttötunneista, polttoaineenkulutuksesta, työtavoista ja koneen sijainnista ovat saatavilla ympärivuotisesti kaikkina vuorokaudenaikoina. Järjestelmä helpottaa käyttökustannusten alentamisessa, töiden sekä kunnossapidon suunnittelussa mikä varmistaa optimaalisen suorituskyvyn ja käyttövalmiuden. Tekninen tuki Ammattitaitoisissa ja hyvin koulutetuissa Hitachi asentajissa yhdistyvät suomen kieli ja kulttuuri sekä Hitachi Construction Machineryn maailmanlaajuinen kokemus ja tietämys. Asiakaspalvelumme parantamiseksi koulutamme jatkuvasti maahantuojiemme henkilökuntaa niin, että globaali tietämys saavuttaa joka ainoan dealerverkostomme huoltomiehen. Pidennetty takuu ja huoltosopimukset Jokaista uutta Hitachi konetta suojaa valmistajan täydellinen takuu. ZAXIS kaivukoneesi saattaa kuitenkin vaatia lisäsuojaa raskaiden työolosuhteiden vuoksi tai korjauskustannusten minimoimiseksi. Täyttääkseen tällaiset vaatimukset maahantuojamme tarjoavat ainutlaatuisen pidennetyn HELP -takuuohjelman sekä kattavia huoltosopimuksia - mikä on tehokkain tapa optimoida uuden ZAXIS koneesi suorituskyky. Varaosat ja tehdaskunnostetut vaihto-osat Hitachilla on tarjolla useita erilaisia varaosia ja komponentteja tarpeittesi mukaan. Alkuperäisten varaosiemme lisäksi tarjolla on myös muita vaihtoehtoja: Jos koneesi on ollut jo useampia vuosia käytössä, Hitachilta saat tarvittavat alkuperäiset varaosat kohtuulliseen hintaan. Hitachin tarjoamat varaosat ovat luotettavia ja korkealaatuisia. Kun etsit taloudellista ratkaisua ennakolta ehkäiseviin komponenttien vaihtoihin, paras vaihtoehto on tehtaan peruskunnostamat vaihto-osat. Olipa ratkaisusi mikä hyvänsä, voit aina luottaa Hitachin laatuun ja siihen, että ne takaavat sinulle mielenrauhan. Hitachi jälleenmyyjältäsi saat lisätietoja yllämainittujen osavaihtoehtojen yksityiskohdista. * GPRS tiedonvälitysjärjestelmä on vakiona uusissa ZAXIS kaivukoneissa. Sen toiminta ja saatavuus riippuu kuitenkin maassa voimassa olevista lisensiointi määräyksistä. Ota yhteyttä omaan Hitachi maahantuojaasi Global e-service palvelun käyttöön ottamiseksi. Tärkeimmät ominaisuudet Voit seurata ja valvoa koneitasi toimistosta käsin kaikkina vuorokaudenaikoina. Näet myös koneesi polttoaineen kulutuksen. Voit tarkistaa koneesi nykyisen ja edellisen sijainnin ja siirrot. Voit tarkistaa kaikkien koneittesi huoltotilanteen ja uusien osien tarpeen. Saat sähköpostiviestin koneen jokaisesta varoituksesta sekä sen odottamattomista liikkeistä. 15

16 TEKNISET TIEDOT MOOTTORI Malli... Isuzu AM-4HK1X Tyyppi... 4-tahtinen vesijäähdytetty, yhteispaine suoraruiskutus Hengitys... Säätyvätilavuuksisella turbolla ahdettu, välijäähdytetty ja jäähdytetty EGR Pakokaasujen jälkikäsittely... Äänenvaimentimen suodatin Sylinterien lukumäärä... 4 Nimellisteho ISO 9249, netto kw (164 hv) min -1 (kierr./min) EEC 80/1269, netto kw (164 hv) min -1 (kierr./min) SAE J1349, netto kw (164 hv) min -1 (kierr./min) Maksimi vääntömomentti Nm (66,5 kgfm) min -1 (kierr./min) Iskutilavuus... 5,190 L Halkaisija x iskunpituus mm x 125 mm Akut... 2 x 12 V / 126 Ah HYDRAULIIKKAJÄRJESTELMÄ Hydraulipumput Pääpumput... 3 säätyvätilavuuksista aksiaalimäntäpumppua Maksimiöljyvirta... 2 x 212 L/min 1 x 189 L/min Esiohjauspumppu... 1 hammaspyöräpumppu Maksimiöljyvirta... 33,6 L/min Hydraulimoottorit Ajo... Kääntö... 2 säätyvätilavuuksista aksiaalimäntämoottoria 1 ohjauslevyllä varustettu mäntämoottori Ylipaineventtiilin asetukset Työlaitepiiri... 34,3 MPa (350 kgf/cm ² ) Kääntöpiiri... 32,4 MPa (330 kgf/cm ² ) Ajopiiri... 35,5 MPa (362 kgf/cm ² ) Esiohjauspiiri... 3,9 MPa (40 kgf/cm ² ) Tehostus... 38,0 MPa (388 kgf/cm ² ) Hydraulisylinterit Määrä Halkaisija Männänvarren halkaisija Puomi mm 85 mm Kaivuvarsi mm 95 mm Kauha mm 80 mm Taittopuomi * mm 100 mm *1 : 2-osainen puomi YLÄVAUNU Kääntyvä runko Muotonsa hyvin säilyttävä D-palkki runko. Kääntökoneisto Aksiaalimäntämoottori ja öljykylvyssä oleva planeetta-alennusvaihde. Yksirivinen kääntökehä. Käännön jarru on jousilukitteinen hydraulisella paineella vapautuva levyjarru. Kääntönopeus... 11,8 min -1 (kierr./min) Kääntövoima knm (6 940 kgfm) Ohjaamo Erillinen tilava ohjaamo, mm leveä ja mm korkea, ISO* Standardin vaatimukset täyttävä. * International Organization for Standardization ALAVAUNU Telat Tiivistetyt ja lämpökäsitellyt liitostapit. Hydrauliset telansäätölaitteet ja iskuja vaimentavat iskujouset. Rullien ja kenkien lukumäärä per puoli Ylärullat... 2 Alarullat... 7 : ZAXIS210 8 : ZAXIS210LC / ZAXIS210LCN Telakengät : ZAXIS : ZAXIS210LC / ZAXIS210LCN Telaohjaimet... 1 Ajokoneisto Kumpaakin telaa vetää 2-nopeuksinen aksiaalimäntämoottori. Seisontajarru on jousilukitteinen hydrauliikan paineella avautuva levyjarru. Automaattivaihteisto: Nopea ja hidas alue. Ajonopeudet... Nopea alue: 0 to 5,5 km/h Hidas alue: 0 3,4 km/h Maksimi vetovoima... Mäennousukyky... MELUTASO 203 kn ( kgf) 70 % (35 astetta) jatkuva Melutaso ohjaamossa ISO 6396 mukaisesti mitattuna... LpA 69 db(a) Ulkoinen melutaso ISO 6395 ja EU Direktiivin 2000/14/EC mukaisesti mitattuna... LwA 101 db(a): ZAXIS210 / ZAXIS210LC LwA 102 db(a): ZAXIS210LCN TÄYTTÖTILAVUUDET Polttoainesäiliö...400,0 L: ZAXIS210 / ZAXIS210LC 330,0 L: ZAXIS210LCN Moottorin jäähdytysneste... 25,0 L Moottoriöljy... 23,0 L Kääntölaite... 6,2 L Ajomoottorit (per peuoli)... 6,8 L Hydraulijärjestelmä ,0 L: ZAXIS210 / ZAXIS210LC 220,0 L: ZAXIS210LCN Hydrauliöljysäiliö ,0 L: ZAXIS210 / ZAXIS210LC 115,0 L: ZAXIS210LCN 16

17 PAINOT JA PINTAPAINE Työpaino ja pintapaine Kengän tyyppi Kolmiharjainen telakenkä Kengän tyyppi Kolmiharjainen telakenkä Telakenkien leveys 600 mm 700 mm 800 mm 900 mm ZAXIS 210 * 1 ZAXIS 210LC * 1 Puomin tyyppi Yksiosainen puomi 2-osainen puomi Yksiosainen puomi 2-osainen puomi Telakenkien leveys 500 mm 600 mm Kaivuvarren pituus kg kpa(kgf/cm²) kg kpa(kgf/cm²) kg kpa(kgf/cm²) kg kpa(kgf/cm²) 2,03 m (0,46) (0,48) (0,44) (0,45) 2,42 m (0,47) (0,48) (0,44) (0,46) 2,91 m (0,47) (0,48) (0,44) (0,46) 2,03 m (0,40) (0,41) (0,38) (0,39) 2,42 m (0,40) (0,41) (0,38) (0,40) 2,91 m (0,41) (0,42) (0,38) (0,40) 2,03 m (0,36) (0,37) (0,34) (0,35) 2,42 m (0,36) (0,37) (0,34) (0,35) 2,91 m (0,36) (0,37) (0,34) (0,35) 2,03 m (0,31) (0,31) 2,42 m (0,31) (0,32) 2,91 m (0,31) (0,32) ZAXIS 210LCN * 2 Puomin tyyppi Yksiosainen puomi 2-osainen puomi Kaivuvarren pituus kg kpa(kgf/cm²) kg kpa(kgf/cm²) 2,03 m (0,51) (0,54) 2,42 m (0,51) (0,55) 2,91 m (0,53) (0,55) 2,03 m (0,44) (0,46) 2,42 m (0,44) (0,46) 2,91 m (0,45) (0,46) * 1 Sisältää 0,80 m ³ (ISO kukkura), kauhan painon (660 kg) ja vastapainon (). * 2 Sisältää 0,80 m ³ (ISO kukkura), kauhan painon (660 kg) ja vastapainon (4 900 kg). Peruskoneen paino ja kokonaisleveys Ilman kaivulaitetta, polttoainetta, hydrauliöljyä ja jäähdytysnestettä jne. Sisältää vastapainon. ZAXIS 210 Telakenkien leveys Paino Kokonaisleveys 600 mm kg mm 700 mm kg mm 800 mm kg mm ZAXIS 210LC Telakenkien leveys Paino Kokonaisleveys 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm ZAXIS 210LCN Telakenkien leveys Paino Kokonaisleveys 500 mm kg mm 600 mm kg mm Komponenttien paino Paino : ZAXIS 210/ZAXIS 210LC : ZAXIS 210LCN kg Yksiosainen puomi (varustettuna nosto- ja varren sylintereillä) kg 2-osainen puomi (varustettuna nosto- ja varren sylintereillä) kg 2,03 m varsi (kauhasylinterillä varustettuna) 800 kg 2,42 m kaivuvarsi (kauhasylinterillä varustettuna) 870 kg 2,91 m varsi (kauhasylinterillä varustettuna) 940 kg 0,80 m³ kauha 660 kg KAUHAN JA KAIVUVARREN KAIVUVOIMA ZAXIS 210 / ZAXIS 210LC / ZAXIS 210LCN Kaivuvarren pituus 2,03 m 2,42 m 2,91 m Kauhan kaivuvoima* ISO 158 kn ( kgf) Kauhan kaivuvoima* SAE : PCSA 141 kn ( kgf) Kaivuvarren voima* ISO 152 kn ( kgf) 140 kn ( kgf) 114 kn ( kgf) Kaivuvarren voima* SAE : PCSA 144 kn ( kgf) 133 kn ( kgf) 110 kn ( kgf) * Tehostuksella 17

18 TEKNISET TIEDOT TYÖULOTTUMAT Yksiosainen Puomi 2-osainen puomi metriä metriä E E C D C D 2 1 D' 2 1 D' B B' F A' A Maanpinta B B' F A' A Maanpinta ,5 m 7 8 2,5 m metriä metriä Yksikkö: mm ZAXIS 210 / ZAXIS 210LC / ZAXIS 210LCN Yksiosainen puomi 2-Osainen Puomi Kaivuvarren pituus 2,03 m 2,42 m 2,91 m 2,03 m 2,42 m 2,91 m A Suurin kaivu-ulottuma A Suurin kaivu-ulottuma (maanpinnan tasossa) B Suurin kaivusyvyys B Suurin kaivusyvyys 2,5 m tasoon C Suurin leikkauskorkeus D Suurin tyhjennyskorkeus D Pienin tyhjennyskorkeus E Pienin kääntösäde F Suurin pystysuoran seinämän kaivusyvyys Ilman telakengän harjaa 18

19 PÄÄMITAT K E YKSIOSAINEN PUOMI M D/D' F F' N I G H L A C J 2-OSAINEN PUOMI M' B N' Yksikkö: mm ZAXIS 210 ZAXIS 210LC ZAXIS 210LCN A Keskiöiden välinen etäisyys B Alavaunun pituus * C n maavara D Takapään kääntösäde D Takapään pituus E Ylävaunun kokonaisleveys F Ohjaamon kokonaiskorkeus F' Ylävaunun kokonaiskorkeus * G Minimi maavara H Raideväli I Telakenkien leveys G 600 G 600 G 500 J Alavaunun leveys K Kokonaisleveys L Telojen korkeus kolmiharjaisilla telakengillä YKSIOSAINEN PUOMI M Kokonaispituus 2,03 m kaivuvarrella ,42 m kaivuvarrella ,91 m kaivuvarrella * N Puomin kokonaiskorkeus 2,03 m kaivuvarrella ,42 m kaivuvarrella ,91 m kaivuvarrella OSAINEN PUOMI M' Kokonaispituus 2,03 m kaivuvarrella ,42 m kaivuvarrella ,91 m kaivuvarrella * N' Puomin kokonaiskorkeus 2,03 m kaivuvarrella ,42 m kaivuvarrella ,91 m kaivuvarrella * Ilman telakengän harjaa G: Kolmiharjainen telakenkä 19

20 NOSTOARVOT ZAXIS 210 YKSIOSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta 360 asteen kääntöliikkeellä Yksikkö : kg Noston edellytykset Pääpuomi 5,68 m Kaivuvarsi 2,03 m Telat 600 mm Pääpuomi 5,68 m Kaivuvarsi 2,42 m Telat 600 mm Pääpuomi 5,68 m Kaivuvarsi 2,91 m Telat 600 mm Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla korkeus m metriä 6,0 *6 560 *6 560 * ,50 4,5 * * ,27 3,0 * ,67 1, ,75 0 (Maanpinta) ,54-1, ,99-3,0 * * * ,03-4,5 6,0 * * ,74 4,5 * * ,48 3,0 * ,87 1, ,95 0 (Maanpinta) ,74-1,5 *9 900 * ,21-3,0 * * ,28-4,5 * * ,71 6,0 * * ,32 4,5 *6 590 *6 590 * * ,01 3,0 * * ,37 1, ,45 0 (Maanpinta) *4 830 * ,25-1,5 *5 470 *5 470 *9 090 * ,76-3,0 *9 960 *9 960 * ,90-4,5 * * * * ,52 ZAXIS OSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta tai 360 asteen kääntöliikkeellä Yksikkö : kg Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla Noston edellytykset korkeus metriä m 2-osainen puomi Kaivuvarsi 2,03 m Telat 600 mm 2-osainen puomi Kaivuvarsi 2,42 m Telat 600 mm 2-osainen puomi Kaivuvarsi 2,91 m Telat 600 mm 9,0 * * ,56 7,5 *7 440 *7 440 * ,17 6,0 *7 930 *7 930 *7 390 *7 390 * * ,48 4,5 * * * * * ,25 3,0 * * ,65 1,5 * ,73 0 (Maanpinta) * * * ,52-1,5 * * * ,97-3,0 * * * * * ,77-4,5 9,0 *9 070 *9 070 *8 680 * ,19 7,5 *6 910 *6 910 * ,50 6,0 *6 980 *6 980 * * ,74 4,5 * * * * * ,49 3,0 * * * ,87 1,5 * ,95 0 (Maanpinta) * * * ,74-1,5 * * * ,21-3,0 * * * * * ,25-4,5 9,0 *5 410 * ,30 7,5 *6 070 *6 070 * *4 420 * ,20 6,0 *6 250 *6 250 * * ,32 4,5 *8 220 *8 220 *7 300 *7 300 * * * ,01 3,0 * * * * * * ,37 1,5 *8 820 *8 820 * * ,45 0 (Maanpinta) * * * ,25-1,5 * * * ,76-3,0 * * * * ,91-4,5 * * * * * ,57 20

21 Huom: 1. Nostoarvot on määritetty ISO mukaisesti. 2. Nostoarvot eivät ylitä 75 % kaatokuormasta koneen ollessa kovalla, tasaisella alustalla eivätkä 87 % hydrauliikkakapasiteetista. 3. Kuormituspiste on kauhan kiinnitystapin keskiviivalla. 4. *Tähdellä merkittyjä arvoja rajaa hydrauliikan nostovoima, ei koneen vakavuus m = Maanpinta A: Kuorman säde B: Kuormituspisteen korkeus C: Nostoarvot Nostoarvojen määrittämiseksi on ilman kauhaa ilmoitetuista nostoarvoista vähennettävä kauhan ja pikaliittimen painot. ZAXIS 210LC YKSIOSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta tai 360 asteen kääntöliikkeellä Yksikkö : kg Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla Noston edellytykset korkeus metriä m Pääpuomi 5,68 m Kaivuvarsi 2,03 m Telat 600 mm Pääpuomi 5,68 m Kaivuvarsi 2,42 m Telat 600 mm Pääpuomi 5,68 m Kaivuvarsi 2,91 m Telat 600 mm 6,0 *6 560 *6 560 * * ,50 4,5 *7 870 *7 870 * ,27 3,0 * * ,67 1, ,75 0 (Maanpinta) * ,54-1,5 * ,99-3,0 * * * * * ,03-4,5 6,0 * * ,74 4,5 *7 310 *7 310 * ,48 3,0 * * ,87 1,5 * ,95 0 (Maanpinta) * ,74-1,5 *9 900 *9 900 * ,21-3,0 * * * * * ,28-4,5 *6 850 *6 850 *6 410 * ,71 6,0 *5 200 *5 200 * ,32 4,5 *6 590 *6 590 * * * ,01 3,0 * * * ,37 1,5 * * ,45 0 (Maanpinta) *4 830 *4 830 * ,25-1,5 *5 470 *5 470 *9 090 *9 090 * ,76-3,0 *9 960 *9 960 * * ,90-4,5 * * * * ,52 ZAXIS 210LC 2-OSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta tai 360 asteen kääntöliikkeellä Yksikkö : kg Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla Noston edellytykset korkeus metriä m 2-osainen puomi Kaivuvarsi 2,03 m Telat 600 mm 2-osainen puomi Kaivuvarsi 2,42 m Telat 600 mm 2-osainen puomi Kaivuvarsi 2,91 m Telat 600 mm 9,0 * * ,56 7,5 *7 440 *7 440 *6 640 * ,17 6,0 *7 930 *7 930 *7 390 *7 390 * * ,48 4,5 * * * * * ,25 3,0 * * * * * * ,65 1,5 * * * ,73 0 (Maanpinta) * * * * * * ,52-1,5 * * * * * ,97-3,0 * * * * * ,77-4,5 9,0 *9 070 *9 070 *8 680 * ,19 7,5 *6 910 *6 910 *5 880 * ,50 6,0 *6 980 *6 980 * * ,74 4,5 * * *7 910 *7 910 * * ,49 3,0 * * * * * * ,87 1,5 * * *7 920 * * ,95 0 (Maanpinta) * * * * * ,74-1,5 * * * * * ,21-3,0 * * * * * * ,25-4,5 9,0 *5 410 * ,30 7,5 *6 070 *6 070 *5 050 *5 050 *4 420 * ,20 6,0 *6 250 *6 250 *5 410 *5 410 * ,32 4,5 *8 220 *8 220 *7 300 *7 300 * * * ,01 3,0 * * * * * * * * ,37 1,5 *8 820 *8 820 * * * * * ,45 0 (Maanpinta) * * * * * ,25-1,5 * * * * * ,76-3,0 * * * * * * ,91-4,5 * * * * * * ,57 21

22 NOSTOARVOT ZAXIS 210LCN YKSIOSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta tai 360 asteen kääntöliikkeellä Yksikkö : kg Noston edellytykset Pääpuomi 5,68 m Kaivuvarsi 2,03 m kg Telat 500 mm Pääpuomi 5,68 m Kaivuvarsi 2,42 m kg Telat 500 mm Pääpuomi 5,68 m Kaivuvarsi 2,91 m kg Telat 500 mm Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla korkeus m metriä 6,0 *6 560 *6 560 * * ,50 4,5 * * ,27 3,0 * * ,67 1, ,75 0 (Maanpinta) * ,54-1,5 * ,99-3,0 * * * * ,03-4,5 6,0 * * ,74 4,5 * * * ,48 3,0 * * ,87 1,5 * ,95 0 (Maanpinta) * ,74-1,5 *9 900 *9 900 * ,21-3,0 * * * * ,28-4,5 * * ,71 6,0 * * ,32 4,5 *6 590 *6 590 * * * ,01 3,0 * * * ,37 1,5 * * * ,45 0 (Maanpinta) *4 830 *4 830 * ,25-1,5 *5 470 *5 470 *9 090 *9 090 * ,76-3,0 *9 960 *9 960 * * * ,90-4,5 * * * * ,52 ZAXIS 210LCN 2-OSAINEN PUOMI Nostoarvot edestä Nostoarvot sivulta tai 360 asteen kääntöliikkeellä Yksikkö : kg Kuormituspisteen 1,5 3,0 4,5 6,0 7,5 9,0 Kuorman säde m Maks. ulottumalla Noston edellytykset korkeus metriä m 2-osainen puomi Kaivuvarsi 2,03 m kg Telat 500 mm 2-osainen puomi Kaivuvarsi 2,42 m kg Telat 500 mm 2-osainen puomi Kaivuvarsi 2,91 m kg Telat 500 mm 9,0 * * ,56 7,5 *7 440 *7 440 * ,17 6,0 *7 930 *7 930 *7 390 *7 390 * * ,48 4,5 * * * * * ,25 3,0 * * * * * ,65 1,5 * * * * ,73 0 (Maanpinta) * * * * * * ,52-1,5 * * * * * ,97-3,0 * * * * * ,77-4,5 9,0 *9 070 *9 070 *8 680 * ,19 7,5 *6 910 *6 910 * ,50 6,0 *6 980 *6 980 * * ,74 4,5 * * * * * ,49 3,0 * * * * * * ,87 1,5 * * * * ,95 0 (Maanpinta) * * * * * ,74-1,5 * * * * * ,21-3,0 * * * * * * ,25-4,5 9,0 *5 410 * ,30 7,5 *6 070 *6 070 * *4 420 * ,20 6,0 *6 250 *6 250 * * ,32 4,5 *8 220 *8 220 *7 300 *7 300 * * * ,01 3,0 * * * * * * * * ,37 1,5 *8 820 *8 820 * * * *7 030 * * * ,45 0 (Maanpinta) * * * * * * ,25-1,5 * * * * * ,76-3,0 * * * * * * ,91-4,5 * * * * * ,57 22

23 VARUSTEET... Vakiovarusteet... Lisävarusteet MOOTTORI OHJAAMO VALVONTAJÄRJESTELMÄ ALAVAUNU Ilmanpuhdistimen kaksoissuodattimet Tyhjäkäyntiautomatiikka Sammutusautomatiikka Moottoriöljyn suodatinpatruuna Panostyyppinen polttoaineen esisuodatin Panostyyppinen polttoaineen pääsuodatin Jäähdyttimen suojaverkko Tyhjennysventtiilillä ja tukkeutumisen ilmaisimella varustettu kuiva ilmanpuhdistin Sähköinen polttoaineen syöttöpumppu ECO/PWR työtavanvalitsin Moottoriöljyn tyhjennysliitin Moottorin lämmitin Tuulettimen suoja Polttoaineen jäähdytin Polttoaineen lämmityskierron ohjausventtiili Suuritehoinen vedenerotin Vaimennustukien varaan asennettu moottori Äänenvaimentimen suodatin Esipuhdistin Jäähdytin, öljynjäähdytin ja välijäähdytin Jäähdyttimen paisuntasäiliö 50 A vaihtovirtalaturi HYDRAULIIKKAJÄRJESTELMÄ Automaattinen noston tehostus Hallintaventtiili jossa päävaroventtiili Täysvirtaussuodatin Tehokas täysvirtaussuodatin jossa tukkeutumisen ilmaisin Puomin letkurikkoventtiili Varren letkurikkoventtiili Esiohjauksen suodatin Tehostus Imusuodatin Käännön vaimennusventtiili Hallintaventtiilissä kaksi lisäliitäntää Säätyvä ylipaineventtiili iskuvasaraa ja murskainta varten Työtavan valitsin Lisähallintavipu (murskainta varten) Säänkestävä äänieristetty teräsohjaamo AM-FM radio Tuhkakuppi Automaattinen ilmastointi Säilytystila ja AUX - ulostulo CRES V turvaohjaamo Kupin pidike lämmitys- ja jäähdytystoiminnoilla Sähköinen äänimerkki Moottorin sammutuskytkin Ikkunat ovat karkaistua, vihreällä värillä sävytettyä lasia Vasara hätäpoistumista varten Vaahtosammuttimen teline Lattiamatto Jalkatuki Tuulilasinpesin lasin ylä- ja alaosat sekä vasen sivuikkuna ovat avattavia Käsinelokero Kuuma & kylmä kotelo Yhdensuuntaisesti liikkuvat etulasin pyyhkijät Virtalukon valo Laminoitu kaareva etulasi LED sisävalo OPG etulasin suoja, joka täyttää Tason II (ISO10262) ohjaamolle asetetut vaatimukset OPG kattosuoja Tason II (ISO10262) vaatimukset täyttävä ohjaamo Esiohjauksen sulkuvipu Sadesuoja Taustahylly Itsepalautuva istuinvyö ROPS (ISO ) vaatimukset täyttävä ohjaamo Kuminen radioantenni Isyuin : Ilmajousitettu ja lämmitettävä Istuimen säädöt: Eteen ja taaksepäin sekä selkänojan että käsinojien korkeus ja kaltevuus Lyhyet hallintavivut Aurinkosuoja (etulasi ja sivuikkuna) Liukuverholla varustettu kattoikkuna 2 kaiutinta 4 nestetäytteistä joustavaa kiinnikettä 12 V pistoke 24 V savukkeen sytytin Summerihälytykset: moottorin ylikuumeneminen, moottorin öljynpaine ja ylikuormitus Hälytykset: moottorin ylikuumenemisen varoitus, moottorin öljynpaine, lataus, vähäinen polttoainemäärä, hydrauliikkaöljyn suodattimen tukkeutuminen, ilmansuodattimen tukkeutuminen, työtapa, ylikuormitus, jne. Näytön mittarit: jäähdytysnesteen lämpötila, käyttötunnut, polttoainemittari ja kello Muut näytöt: työtila, tyhjäkäyntiautomatiikka, hehkutus, peruutusnäyttö, työolosuhteet, jne. kielivalikoima jossa 32 kieltä ETUTYÖVALOT Eteenpäin suunnattu lisävalo ohjaamon katolla Taaksepäin suunnattu lisävalo ohjaamon katolla Suojattu lisätyövalo puomiin Vilkkumajakka 2 työvaloa YLÄVAUNU Automaattisella katkaisulla ja suodattimella varustettu sähköinen tankkauspumppu Polttoainemäärän ilmaisin Hydrauliikan öljymäärän ilmaisin Peruutuskamera Taustapeilit (oikealla & vasemmalla puolella) Käännön jarru Työkalulaatikko Ylävaunun alapuolinen suoja Säilytystila vastapaino : ZAXIS 210/ZAXIS 210LC kg vastapaino : ZAXIS 210/ZAXIS 210LC kg vastapaino : ZAXIS 210LCN 2 x 88 Ah akut Pultattu vetokehä Vahvistetut telalenkit ja tiivistetyt liitostapit Ajomoottorien suojat Seisontajarru Alavaunun pohjapanssari Ylä- ja alarullat 1 telaohjain (kummallakin puolella) ja hydraulinen telojen kireyden säätö 2 telaohjainta (kummallakin puolella) ja hydrauliset telansäätölaitteet 4 sidontapistettä 600 mm kolmiharjaiset telakengät : ZAXIS 210/ ZAXIS 210LC 500 mm kolmiharjaiset telakengät : ZAXIS 210LCN KAIVULAITE Valettu kauhan nivel A Keskitetty voitelupiste Kaikki kauhan tapit ovat tiivistettyjä Laippatappi HN -nivelholkit Vahvistettu painelevy WC (wolframi-karbidi) pinnoitus Hitsattu kauhan nivel A jossa hitsattu koukku LISÄLAITTEET 2 nopeusalueen valitsimen lisävarusteet Lisäpumppu (30 L/min) Lisälaitteiden putkitukset Lisälaitteiden perusputkitus Iskuvasaran ja murskaimen hydrauliikan valmius HSB osat iskuvasaraa ja murskainta varten Esiohjauspiirin paineakku MUUT VARUSTEET Maailmanlaajuinen e-service Lukittava polttoainesäiliön korkki Lukittavat suojat Tiedonkeruujärjestelmä Liukuestolevyt ja kaiteet Vakio työkalusarja Ajosuunnan merkki telarungossa Varkaudenestojärjestelmä* Vakio- ja lisävarustevalikoimissa saattaa esiintyä maakohtaisia eroja. Kysy yksityiskohdista lisää omalta Hitachi maahantuojaltasi. * Hitachi Construction Machineryä ei voida pitää vastuussa varkauden tapahtuessa. Järjestelmät ovat vain riskien pienentämistä varten. 23
