HYDRAULINEN KAIVUKONE

Transkriptio

1 ZAXIS-6-sarja HYDRAULINEN KAIVUKONE Mallikoodi : ZX55U 6 Moottoriteho : 29,1 hv (ISO14396) Työpaino : Ohjaamomalli kg Katosmalli kg Kauha, ISO-standardi : 0,10 0,17 m³

2 ZX55U-6 ZX55U-6 Tehokas kaivukone 6. Parempi suorituskyky 8. Poikkeuksellinen mukavuus 10. Helppo huoltaa Ei kompromisseja 2

3 3

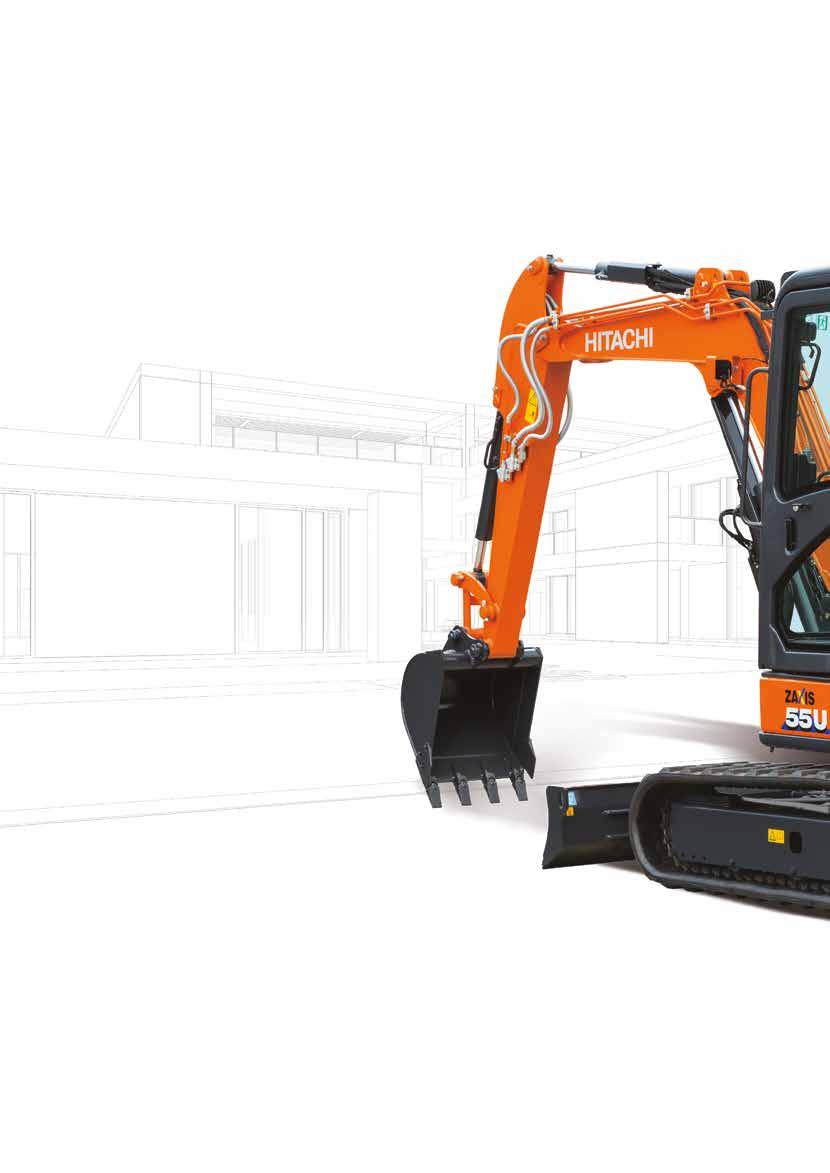

4 Täydellinen valinta ZX55U-6 tarjoaa erinomaisen tuottavuuden, pienemmän polttoaineen kulutuksen ja pienemmät päästöt, sillä siinä on voimakas Stage V -moottori ja pakokaasujen suodatuslaitteisto. Käyttömukavuus ja helpot huollot ovat myös sen keskeisiä ominaisuuksia. Erittäin monipuolisena se on ihanteellinen kone mitä erilaisimpiin tehtäviin, esimerkiksi vuokrakoneeksi, kunnallistekniikka- ja perustustöihin, viherrakentamiseen sekä purku- ja rakennustöihin sisätiloissa. Parempi suorituskyky Puskulevy on 90 mm pidempi kuin aiemmassa mallissa. Pieni perän kääntösäde Perän pieni kääntösäde tekee ZX55U-6:sta ihanteellisen ahtaisiin tiloihin. 4

5 ZX55U-6 Huippumukavuus Tilavassa ohjaamossa on leveä istuin ja säädettävä käsinoja, ja käynti sinne on vaivatonta. Parempi kestävyys Ohjaamon päällä ja puomissa olevien LED-valojen käyttöikä on pidempi kuin vastaavien halogeenivalojen. Helppo huoltaa Komponentteihin pääsee helposti käsiksi. Juoheva toiminta Lisälaitteiden ohjausvivun ansiosta lisälaitteiden hallinta on sujuvaa. 5

6 ZX55U-6 Parempi suorituskyky ZX55U-6 on kehitetty lisäämään tuottavuutta paremman tehokkuuden ja alhaisempien käyttökulujen avulla. Se on nopea, voimakas ja polttoainetaloudellinen ja suorituskyvyltään vakuuttava mitä erilaisimmissa työkohteissa, erityisesti ahtaissa paikoissa, sillä sen perän kääntösäde on pieni. Tehokasta tuottavuutta ZX55U-6:n erinomainen tuottavuus työssä on sen voimakkaan Stage V -moottorin, nopeiden työkiertojen ja tehokkaan hydraulijärjestelmän ansiota. EGR ja pakokaasujen suodatus vähentävät NoX- ja pienhiukkaspäästöjä, ja yhteispaineruiskutus pitää moottorin käynnin optimaalisena. Tämä ei ainoastaan vähennä päästöjä vaan parantaa myös polttoainetaloutta ja alentaa käyttökuluja. Tehty kestämään ZX55U-6:n kestävyyttä parantavat ominaisuudet kuten kaivulaitteen vahvistetut nivelet, parempi kääntöpylväs ja puomisylinterin suojus varmistavat luotettavan suorituskyvyn, mikä auttaa suoriutumaan töistä ajallaan ja budjetin puitteissa. Alhaisemmat polttoainekustannukset Edistyksellinen energiansäästöjärjestelmä yhdistää ECO-käyttötilan, tyhjäkäyntiautomatiikan ja samanaikaiset ohjaukset ja alentaa siten merkittävästi kulutusta. Myös melu ja päästöt pienenevät. Perän pieni kääntösäde tekee ZX55U-6:sta ihanteellisen työvälineen ahtaisiin tiloihin. 6

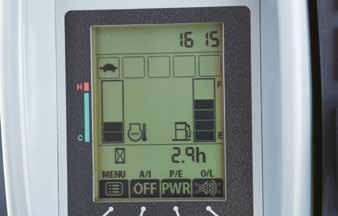

7 Nopeat työkierrot ja tehokas hydrauliikka varmistavat hyvän tuottavuuden. LCD-monitoiminäytöltä saa tiedot yhdellä silmäyksellä. 7

8 Ohjaamosta on esteetön näkyvyys. LED-valojen käyttöikä on vastaavia halogeenivaloja pidempi. 8

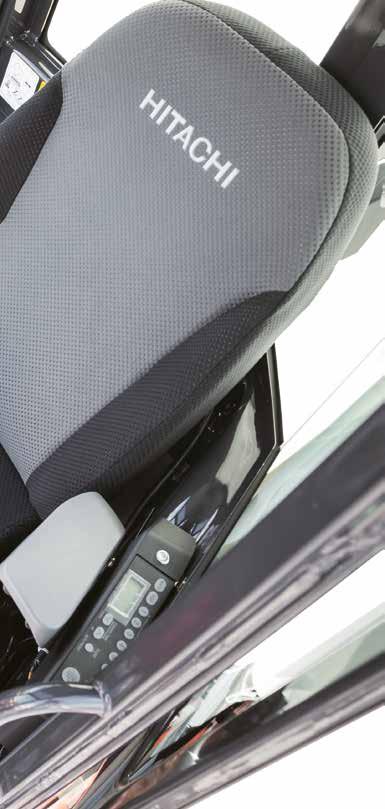

9 ZX55U-6 Poikkeuksellinen mukavuus Käyttömukavuus on ollut tärkeä osa ZX55U-6:n suunnittelua. Tilavassa ohjaamossa käyttäjäystävälliset hallintalaitteet ovat hyvin käsillä, ilmastointi pitää työympäristön miellyttävänä ja suurten ikkunoiden ja oven tarjoama parempi näkyvyys parantaa turvallisuutta vilkkailla työmailla. Tilava ohjaamo ZX55U-6:n ROPS-ohjaamo on tilava ja sinne on askelmien ansiosta helppo käynti. Leveän ja monipuolisesti säädettävän, jousitetun istuimen, taittuvien poljinten ja säädettävän käsinojan ansiosta ZX55U-6 tarjoaa erinomaisen käyttömukavuuden. Helppo käyttää Käyttäjäystävälliset hallintalaitteet ovat hyvin käsillä ja hydrauliset esiohjausvivut tekevät toimintojen ohjauksista sujuvaa. Puskulevy on 90 mm pidempi kuin aiemmassa mallissa ja kauhan reunan ja puskulevyn välinen etäisyys on nyt pienempi, minkä ansiosta materiaali saadaan kerättyä tarkemmin ja käsin poistettavaa jää vähemmän. Hallintalaitteet ovat hyvin käsillä. Parempi varustus ZX55U-6 on varustettu LED-valoin, joiden käyttöikä on vastaavia halogeenivaloja pidempi ja energiatehokkuus parempi. Lisävarusteena on tarjolla esimerkiksi häikäisysuoja etuikkunaan ja proportionaalisella kytkimellä varustettu lisätoimintojen ohjaussauva, jolla kytkettyjen laitteiden hallinta käy sujuvasti. 9

10 ZX55U-6 Helppo huoltaa Hitachi on tehnyt säännöllisistä kunnossapitoja huoltotoimista mahdollisimman helppoja Zaxis-6 -sarjan minikaivukoneissaan. ZX55U-6:ssa on lukuisia ominaisuuksia, joiden ansiosta osiin ja komponentteihin pääsee helpommin käsiksi, ja näin varmistetaan mahdollisimman vaivattomat huollot korkea käyttövalmius. Kohteet hyvin esillä Moottoritilan ja jäähdyttimen kannet on suunniteltu huollon helppoutta ajatellen. Riittävä tila polttoainesäiliön täyttöaukon ympärillä helpottaa uuden minikaivukoneen tankkausta. Akku on huoltotoimien helpottamiseksi samalla puolella kuin jäähdytin. Nopea puhdistaa Alavaunun puhdistus on vaivatonta maa-ainesta keräämättömien rakenteiden ansiosta, joista mahdollinen lika on helppo poistaa. Puskulevyn aukot minimoivat maa-aineksen kertymisen ja nopeuttavat sen poistamista. Turvallisuus ennen kaikkea Akun päävirtakatkaisin on nyt vakiovaruste ja tekee huoltotöistä turvallisempia ja helpompia. Akun päävirtakatkaisimen ansiosta huollot voidaan tehdä turvallisesti. 10

11 Helposti avattavat luukut nopeuttavat huoltoja. Saranoidun lattian ansiosta moottorin ja ohjausventtiileiden huolto käy nopeasti. 11

12 TEKNISET TIEDOT MOOTTORI Malli... 4TNV88C Tyyppi... 4-tahtinen vesijäähdytetty, yhteispainesuoraruiskutus Moottorin ilmanotto... Jäähdytetty EGR Pakokaasujen jälkikäsittely... Dieselpartikkelisuodatin Sylinterien lukumäärä... 4 Nimellisteho ISO ,1 hv / min -1 ISO 9249, netto... 27,1 hv / min -1 SAE J1349, netto... 27,1 hv / min -1 Suurin vääntömomentti ,8 Nm / min -1 Iskutilavuus... 2,189 L Syl. halkaisija x iskunpituus mm x 90 mm Akku... 1 x 12 V / 72 Ah HYDRAULIJÄRJESTELMÄ Hydraulipumput Pääpumput... 1 säädettävä aksiaalimäntäpumppu Maksimiöljyvirta... 1 x 120 L/min Esiohjauspumppu... 1 hammaspyöräpumppu Maksimiöljyvirta... 12,0 L/min Hydraulimoottorit Ajo... Kääntö... 2 säätyvätilavuuksista aksiaalimäntämoottoria 1 aksiaalimäntämoottori Ylipaineventtiilin asetukset Työlaitepiiri... 24,5 MPa (250 kgf/cm 2 ) Käännön piiri... 18,3 MPa (187 kgf/cm 2 ) Ajon piiri... 24,5 MPa (250 kgf/cm 2 ) Esiohjauspiiri... 5,9 MPa (60,2 kgf/cm 2 ) Hydraulisylinterit Määrä Halkaisija Männänvarren halkaisija Iskunpituus Puomi 1 95 mm 55 mm 699 mm Varsi 1 80 mm 50 mm 731 mm Kauha 1 75 mm 45 mm 551 mm Puskulevy mm 50 mm 140 mm Puomin kääntö 1 90 mm 50 mm 666 mm YLÄVAUNU Kääntyvä runko Muotonsa hyvin säilyttävä D-palkkirunko. Kääntökoneisto Aksiaalimäntämoottori ja öljykylvyssä oleva planeetta-alennusvaihde. Kääntökehä on yksirivinen. Käännön jarru on jousikuormitteinen hydraulisella paineella vapautuva levyjarru. Kääntönopeus... 9,0 min -1 (kierr./min) Kääntövoima... 8,6 knm (877 kgfm) Ohjaamo Erillinen tilava ohjaamo, mm leveä ja mm korkea, ISO*- standardin vaatimukset täyttävä. Vahvistetut lasi-ikkunat neljällä sivulla näkyvyyden takaamiseksi. Etuikkunat (ylempi ja alempi) voidaan avata. Kallistuva istuin. * International Organization for Standardization ALAVAUNU Telat Traktorityyppiset kumitelat. Hitsattu runko, johon on käytetty erikoismateriaaleja. Runkoon kiinnitetty telarunko. Rullien määrä / puoli Ylärullat... 1 Alarullat... 4 Ajokoneisto Kumpaakin telaa vetää 2-nopeuksinen aksiaalimäntämoottori. Seisontajarru on jousikuormitteinen hydraulisella paineella vapautuva levyjarru. Automaattivaihteisto: Nopea ja hidas alue. Ajonopeudet... Nopea: 0...4,2 km/h Hidas: 0...2,5 km/h Suurin vetovoima... Mäennousukyky... MELUTASO 38,3 kn (3 905 kgf) 58 % (30 astetta), jatkuva Melutaso ohjaamossa, ISO LpA 75 db(a) Ulkoinen melutaso, ISO 6395 ja EU-direktiivi 2000/14/EC... LwA 96 db(a) TÄYTTÖTILAVUUDET Polttoaine... 70,0 L Jäähdytinneste... 4,7 L Moottoriöljy... 8,6 L Ajomoottori (kumpikin puoli)... 0,9 L Hydraulijärjestelmä... 66,0 L Hydrauliöljysäiliö... 42,0 L PAINOT JA PINTAPAINE Työpaino ja pintapaine 4-PILARINEN KATOS Telakengän tyyppi Kumitelat Harjallinen telakenkä Vulkanoitu telakenkä Telakenkien leveys 400 mm 400 mm Kaivuvarren pituus kg kpa (kgf/cm 2 ) 1,38 m (0,28) 1,69 m 5 010* 29 (0,29)* 1,38 m (0,29) 1,69 m 5 120* 29 (0,30)* 1,38 m (0,29) 400 mm 1,69 m 5 180* 30 (0,30)* Sis. 0,16 m 3 :n (ISO-standardi) kauhan painon (115 kg). *Sis. 0,14 m 3 :n (ISO-standardi) kauhan painon (109 kg) ja lisävastapainon (200 kg). OHJAAMO Telakengän tyyppi Kumitelat Harjallinen telakenkä Vulkanoitu telakenkä Telakenkien leveys 400 mm 400 mm Kaivuvarren pituus kg kpa (kgf/cm 2 ) 1,38 m (0,29) 1,69 m (0,30)* 1,38 m (0,29) 1,69 m 5 250* 30 (0,31)* 1,38 m (0,30) 400 mm 1,69 m 5 310* 31 (0,31)* Sis. 0,16 m 3 :n (ISO-standardi) kauhan painon (115 kg). *Sis. 0,14 m 3 :n (ISO-standardi) kauhan painon (109 kg) ja lisävastapainon (200 kg). KAUHAN JA KAIVUVARREN KAIVUVOIMA Kaivuvarren pituus 1,38 m 1,69 m Kauhan kaivuvoima ISO 36,8 kn (3 750 kgf) 36,9 kn (3 760 kgf) Kauhan kaivuvoima SAE : PCSA 32,1 kn (3 270 kgf) Varren voima ISO 24,0 kn (2 450 kgf) 21,0 kn (2 140 kgf) Varren voima SAE : PCSA 22,8 kn (2 330 kgf) 20,1 kn (2 050 kgf) 12

13 TEKNISET TIEDOT TYÖULOTTUMAT metriä 100 mm Maanpinta metriä Yksikkö: mm Kaivuvarren pituus 1,38 m 1,69 m A Suurin kaivu-ulottuma A Suurin kaivu-ulottuma (maanpinnan tasossa) B Suurin kaivusyvyys C Suurin leikkuukorkeus D Suurin tyhjennyskorkeus D Pienin tyhjennyskorkeus E Pienin kääntösäde F Suurin pystyseinän kaivusyvyys G Kaivulaitteen korkeus, pienin kääntösäde H Pienin tasoitusetäisyys I J Puskulevyn alareunan suurin korkeus maasta K Puskulevyn alareunan pienin korkeus maasta / / / / 60 Työskentelysäde minimikääntösäteellä (puomin suurin kääntökulma) L/L Offset-etäisyys (Puomin suurin kääntökulma) Puomin suurin kääntökulma (astetta) Ei sis. telakengän korvaketta. 13

14 PÄÄMITAT ZAXIS 55U A Keskiöiden välinen etäisyys 2000 (1 990) B Alavaunun pituus (2 490) *C Vastapainon maavara 610 (590) D Perän kääntösäde (1 100, lisävastapaino) D Perän pituus (1 100, lisävastapaino) E Ylävaunun kokonaisleveys F Ohjaamon kokonaiskorkeus *G Pienin maavara 340 (320) H Telaston raideleveys I Telakengän leveys 400 J Alavaunun leveys K Kokonaisleveys (puskulevyn leveys) L Kokonaispituus 1,38 m:n varsi ,69 m:n varsi *M Puomin kokonaiskorkeus 1,38 m:n varsi ,69 m:n varsi N Telan korkeus 550 (530) O Korkeus moottoritilan kanteen (1 570) P Etäisyys puskulevyyn kääntökehän keskeltä Q Puskulevyn korkeus 375 * Ei sis. telakengän korvaketta Sulkeissa ( ) telakengän mitat. Yksikkö: mm 14

15 NOSTOARVOT Huom.: 1. Nostoarvot on määritetty ISO 10567:n mukaisesti. 2. Nostoarvot eivät ylitä 75 % kaatokuormasta koneen ollessa kovalla, tasaisella alustalla eivätkä 87 % hydrauliikkakapasiteetista. 3. Kuormituspiste on kauhan kiinnitystapin keskiviivalla. 4. *Ilmoittaa hydrauliikan kapasiteetin rajoittaman kuorman m = Maanpinta. A: Kuorman säde B: Kuormituspisteen korkeus C: Nostoarvot Nostoarvojen määrittämisessä käytä Arvo sivulla tai 360 astetta puskulevy irti maasta ja vähennä asennetun lisälaitteen ja liittimen paino ZAXIS 55U umpiohjaamo, Puskulevy irti maasta Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Olosuhteet Puomi 2,85 m Varsi 1,69 m Lisävastapaino 200 kg Kumitelat 400 mm Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla korkeus m metriä 4,0 *0,99 0,96 *0,78 *0,78 4,40 3,0 *1,03 0,95 0,79 0,66 *0,72 0,66 5,03 2,0 *1,61 1,42 1,10 0,92 0,78 0,65 0,70 0,59 5,34 1,0 1,61 1,32 1,05 0,88 0,76 0,64 0,68 0,57 5,41 0 (Maanpinta) 1,56 1,27 1,02 0,85 0,75 0,62 0,70 0,58 5,26-1,0 *1,81 *1,81 *2,28 *2,28 1,56 1,26 1,01 0,84 0,78 0,65 4,84-2,0 *2,82 *2,82 *3,25 2,49 1,58 1,28 1,03 0,86 1,01 0,84 4,07 ZAXIS 55U umpiohjaamo, Puskulevy maassa Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m 4,0 *0,99 0,96 *0,78 *0,78 4,40 Varsi 1,69 m Lisävastapaino 3,0 *1,03 0,95 *0,80 0,66 *0,72 0,66 5, kg 2,0 *1,61 1,42 *1,24 0,92 *1,09 0,65 *0,72 0,59 5,34 Kumitelat 400 mm 1,0 *2,26 1,32 *1,49 0,88 *1,18 0,64 *0,76 0,57 5,41 0 (Maanpinta) *2,52 1,27 *1,64 0,85 *1,23 0,62 *0,87 0,58 5,26-1,0 *1,81 *1,81 *2,28 *2,28 *2,42 1,26 *1,62 0,84 *1,08 0,65 4,84-2,0 *2,82 *2,82 *3,25 2,49 *1,96 1,28 *1,23 0,86 *1,18 0,84 4,07 ZAXIS 55U umpiohjaamo, Puskulevy irti maasta Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m Varsi 1,38 m Kumitelat 400 mm 4,0 3,0 *1,26 *1,26 1,04 0,87 0,80 0,67 4,69 2,0 1,56 1,28 1,00 0,84 0,71 0,60 0,70 0,59 5,03 1,0 1,47 1,20 0,97 0,80 0,70 0,59 0,68 0,57 5,11 0 (Maanpinta) 1,44 1,17 0,94 0,78 0,70 0,59 4,94-1,0 *2,68 2,28 1,44 1,17 0,94 0,78 0,81 0,67 4,49-2,0 *2,69 2,33 1,47 1,20 1,12 0,92 3,61 ZAXIS 55U umpiohjaamo, Puskulevy maassa Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m Varsi 1,38 m Kumitelat 400 mm 4,0 3,0 *1,26 *1,26 *1,17 0,87 *0,91 0,67 4,69 2,0 *1,86 1,28 *1,36 0,84 *1,06 0,60 *0,91 0,59 5,03 1,0 *2,43 1,20 *1,58 0,80 *1,24 0,59 *0,97 0,57 5,11 0 (Maanpinta) *2,56 1,17 *1,69 0,78 *1,13 0,59 4,94-1,0 *2,68 2,38 *2,34 1,17 *1,58 0,78 *1,28 0,67 4,49-2,0 *2,69 2,33 *1,73 1,20 *1,25 0,92 3,61 15

16 ZAXIS 55U 4-pylväinen katos, Puskulevy irti maasta Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Olosuhteet Puomi 2,85 m Varsi 1,69 m Lisävastapaino 200 kg Kumitelat 400 mm Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla korkeus m metriä 4,0 *0,99 0,94 *0,78 *0,78 4,40 3,0 *1,03 0,92 0,76 0,64 *0,72 0,64 5,03 2,0 *1,61 1,37 1,06 0,89 0,75 0,63 0,68 0,57 5,34 1,0 1,56 1,27 1,02 0,85 0,73 0,62 0,65 0,55 5,41 0 (Maanpinta) 1,51 1,23 0,99 0,82 0,72 0,60 0,67 0,56 5,26-1,0 *1,81 *1,81 *2,28 *2,28 1,50 1,22 0,98 0,81 0,75 0,63 4,84-2,0 *2,82 *2,82 3,17 2,41 1,53 1,24 1,00 0,83 0,98 0,81 4,07 ZAXIS 55U 4-pylväinen katos, Puskulevy maassa Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m 4,0 *0,99 0,94 *0,78 *0,78 4,40 Varsi 1,69 m Lisävastapaino 3,0 *1,03 0,92 *0,80 0,64 *0,72 0,64 5, kg 2,0 *1,61 1,37 *1,24 0,89 *1,09 0,63 *0,72 0,57 5,34 Kumitelat 400 mm 1,0 *2,26 1,27 *1,49 0,85 *1,18 0,62 *0,76 0,55 5,41 0 (Maanpinta) *2,52 1,23 *1,64 0,82 *1,23 0,60 *0,87 0,56 5,26-1,0 *1,81 *1,81 *2,28 *2,28 *2,42 1,22 *1,62 0,81 *1,08 0,63 4,84-2,0 *2,82 *2,82 *3,25 2,41 *1,96 1,24 *1,23 0,83 *1,18 0,81 4,07 ZAXIS 55U 4-pylväinen katos, Puskulevy irti maasta Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m Varsi 1,38 m Kumitelat 400 mm 4,0 3,0 *1,26 *1,26 1,00 0,93 0,77 0,65 4,69 2,0 1,51 1,24 0,97 0,81 0,69 0,58 0,68 0,57 5,03 1,0 1,42 1,15 0,93 0,77 0,67 0,56 0,65 0,55 5,11 0 (Maanpinta) 1,39 1,12 0,91 0,75 0,68 0,57 4,94-1,0 *2,68 2,20 1,39 1,13 0,91 0,75 0,78 0,65 4,49-2,0 *2,69 2,25 1,42 1,16 1,08 0,89 3,61 ZAXIS 55U 4-pylväinen katos, Puskulevy maassa Arvo edessä Arvo sivuilla tai 360 astetta Yksikkö: kg Kuormituspisteen 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m Kuorman säde Maks. ulottumalla Olosuhteet korkeus m metriä Puomi 2,85 m Varsi 1,38 m Kumitelat 400 mm 4,0 3,0 *1,26 *1,26 *1,17 0,84 *0,91 0,65 4,69 2,0 *1,86 1,24 *1,36 0,81 *1,06 0,58 *0,91 0,57 5,03 1,0 *2,43 1,15 *1,58 0,77 *1,24 0,56 *0,97 0,55 5,11 0 (Maanpinta) *2,56 1,12 *1,69 0,75 *1,13 0,57 4,94-1,0 *2,68 2,20 *2,34 1,13 *1,58 0,75 *1,28 0,65 4,49-2,0 *2,69 2,25 *1,73 1,16 *1,25 0,89 3,61 16

17 VARUSTEET MOOTTORI Ilmanpuhdistimen kaksoissuodattimet Vaihtivirtalaturi 12V - 55 A Tyhjäkäyntiautomatiikka Moottoriöljyn suodatinpatruuna Patruunatyyppinen polttoaineen pääsuodatin Jäähdyttimen suojaverkko ECO/PWR työtavanvalitsin Sähköinen polttoaineen syöttöpumppu Polttoaineen jäähdytin Polttoaineen esisuodatin, vedenerotin Jäähdyttimen paisuntasäiliö HYDRAULIJÄRJESTELMÄ Puomin kuormanpitoventtiili Täysvirtaussuodatin Hydrauliset hallintavivut Hallintalaitteiden sulkuvipu ja moottorin turvakäynnistysjärjestelmä Esiohjauksen suodatin Imusuodatin Käännön jarru Seisontajarru Kaksinopeuksinen ajojärjestelmä Venttiili lisäputkille OHJAAMO Ilmastointilaite* AM/FM-radio Liukuestelevy Käsinoja Huurteenpoisto Kupinpidike Sähköinen äänimerkki Lattiamatto Lämmitin Itsekelautuva turvavyö ROPS-/OPG-ohjaamo 12 V:n ulosotto (ohjaamossa) 12 V:n ulosotto (ulkopuolella) Häikäisysuoja (etuikkuna (jäykkä)) Jousitettu istuin taittuva (kangas) Ikkunanpesin Pyyhin 4-PILARINEN KATOS Liukuestelevy Käsinojat Kupinpidike Sähköinen äänimerkki Lattiamatto Itsekelautuva turvavyö ROPS/OPG-katos 12 V:n ulosotto (ohjaamossa) Jousitettu istuin taittuva (vinyyli) ETUTYÖVALOT Eteenpäin suunnattu lisävalo ohjaamon katolla Lisävalot katoksen päälläeteen 2 työvaloa 3 LED-työvaloa (puomi x 1, ohjaamo tai 4-pylväinen katos, etuosassa x 2) YLÄVAUNU Lisälaitevirtauksen valitsin Lisähallintavipu (AFL) Ylikuorman lisävaroventtiili Akku 1 x 70 Ah Akku 1 x 92 Ah Päävirtakytkin Sähköinen polttoaineentäyttöpumppu GSM-kommunikaatiojärjestelmä*** Esiohjauspiirin paineakku Taustapeili Työkalulaatikko 200 kg:n lisävastapaino : Vakiovarustus : Lisävarustus ALAVAUNU 400 mm:n harjallinen telakenkä 400 mm:n vulkanoitu telakenkä 400 mm:n kumitelat KAIVULAITE Lisälaitteiden putkitukset Lisäputkitus HN-holkki Letkurikkoventtiili varrelle Letkurikkoventtiili puomille 1,38 m:n kaivuvarsi 1,69 m:n kaivuvarsi MUUT VARUSTEET Global e-service*** Varkaudenestojärjestelmä** Vakio- ja lisävarustevalikoimissa saattaa esiintyä maakohtaisia eroja. Kysy yksityiskohdista lisää omalta Hitachi maahantuojaltasi. * Sisältää fluorattuja kasvihuonekaasuja, kylmäaineen tyyppi: HFC-134a, GWP: 1 430, määrä: 0,65 kg, CO 2 e: 0,93 t. ** Hitachi Construction Machinery ei vastaa varkaustapauksista, laitteet ainoastaan pienentävät varkausriskiä. *** Lisätietoja saa ottamalla yhteyden Global e-serviceen alkuperäisellä Hitachi-mobiilipäätteellä. 17

18 18 MUISTIINPANOJA

19 MUISTIINPANOJA 19
