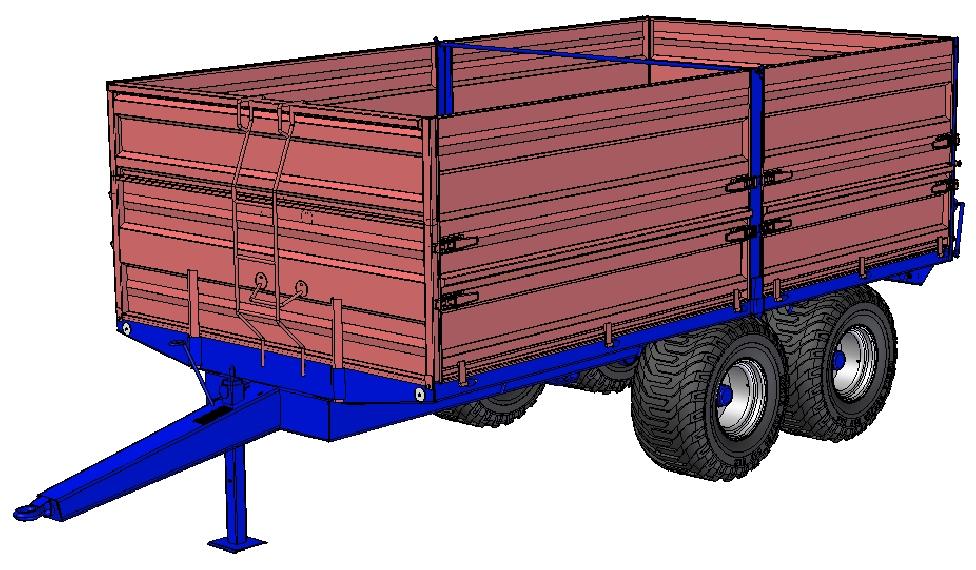

1 KÄYTTÖOHJE - JA VARAOSAKIRJA BRUKSANVISNING OCH RESERVDELSKATALOG WS00 WS0 Härkäläntie 90 Vierumäki Puh. (0) Telefax (0)

2 SISÄLLYSLUETTELO Sisällysluettelo ja takuuehdot Varaosaluettelon piirustukset Käyttö- ja voiteluohjeet - Varoituksia Laitojen asennus 8-9 Runko 0 - Lava ja laidat - Teli ja renkaat - Teli jarrullinen (:ssa pyörässä) ja renkaat - Teli jarrullinen (:ssä pyörässä) ja renkaat 8-9 Hydrauliikka 0 - Valot INNEHÅLLSFÖRTECKNING Innehållsförteckning och garantivillkor Ritningar i reservkatalog Bruks- och smörjanvisningar Varningar Montering av lämmar Ram Flak och lämmar Boggie och hjul Boggie bromsad (-hjul broms) och hjul Boggie bromsad (-hjul broms) och hjul Hydraulik Belysning TAKUUEHDOT - Valmistaja vastaa raaka-aine- ja valmistusvirheistä kk ostopäivästä lukien TAKUU EI KOSKE: - Normaalia kulumista, kuten renkaita, hydraulisylintereitä, laakereita jne. - Takuu raukeaa aina, jos alkuperäiseen rakenteeseen on tehty muutoksia - Ylikuormituksesta ja virheellisestä käytöstä johtuvia vaurioita - Puutteellisesta huollosta johtuva rikkoutumisia - Takuu ei korvaa oheistuotteita eikä matka- ja siirtokustannuksia eikä muita taloudellisia menetyksiä Takuuasioissa on aina ennen korjaukseen ryhtymistä otettava yhteys kauppiaaseen tai tehtaaseen ja sovittava korjausmenettelystä ja korjaamosta. Ilmoituksen yhteydessä on annettava seuraavat tiedot: VAUNUTYYPPI VALMISTUSNUMERO OSTOPÄIVÄ KAUPPIAS GARANTIVILLKOR - Tillverkaren ansvarar för material- och tillverkningsfel i månader från och med inköpsdagen. GARANTIN GÄLLER INTE: - Normal slitage, så som däck, hydrauliska cylinder, hjullager mm. - Skador som uppstår p.g.a. överbelastning eller felaktig bruk - Skador som uppstår p.g.a. bristfällig service - Garantin återgår alltid när den originella konstruktionen har blivit ändrat - Garantin ersätter inte vidprodukter eller rese- och förflyttningskonstnader eller andra ekonomiska förluster Angående garantiärenden måste återförsäljaren eller fabrikens företrädare alltid kontaktas och reparationssätt och verkstad avtalas om innan reparationen börjar. I samband med anmälan om skadan skall följande information ges: VAGNTYP SERIENUMMER INKÖPSDATUM

3 VARAOSALUETTELON PIIRUSTUKSET Varaosaluettelossa oleva kuva ei aina täysin vastaa perävaunua tai vaunussa olevaa osaa tai kokoonpanoa, mutta selvittää kokoonpanon tai rakenteen, johon osa liittyy, tai esittää osaa, jolla on sama toiminto kuin kuvan esittämällä. Tämä varaosakirja sisältää vaunutyypit WS00, WS0 Varaosia ja huoltoa koskevissa asioissa pyydämme Teitä kääntymään kauppiaanne puoleen tai ottamaan yhteyden suoraan tehtaallemme. Kun tilaatte varaosia, olkaa ystävällinen ja ilmoittakaa myös vaunun valmistusnumero. Se on stanssattu vaunun oikealle puolelle runkopalkkiin hitsattuun metallilevyyn. Kts. alla oleva kuva. RITNINGAR I RESERVDELS KATALOGEN Bilden på katalogen motsvarar inte alltid helt släpvagnen eller delen på vagnen, men klargör sammansättningen eller konstruktionen, som delen hör samman med. Bilden kan också visa en del, som har samma funktion. Den här reservdelskatalogen gäller vagntype WS00, WS0 När det gäller reservdelar och service, ber vi Er vänligen kontakta försäljaren eller fabriken. När Ni beställer reservedelar, var vänlig och meddela också vagnens tillverkningsnummer som är stansat på högre sidan av rammen. Se nedanstående bild. Rätten till ändringar förbehålles. Oikeus muutoksiin pidätetään 0008 VALMISTUSNUMERO TILLVERKNINGSNUMMER

4 KÄYTTÖOHJEET BRUKSANVISNINGAR VALOT BELYSNING Tarkasta ENNEN VAUNUN KÄYTTÖÖNOTTOA seuraavat asiat:. Pyörän pulttien kireys. Ennen käyttöönottoa tarkasta pyörän pulttien kireys. Pyöränpultti M8 Kiristystiukkuus 0 Nm ( kpm). Ensimmäinen tarkistus muutaman ajotunnin jälkeen ja sen jälkeen - kertaa käyttökaudesssa.. Renkaiden ilmanpaineet 00-./ 80 kpa,8 bar 00/0 R A8 80 kpa,8 bar 00/0 R ELS 00 kpa,0 bar. Valojen toiminta Taka- ja vilkkuvalot on kytketty standardin SFS mukaisesti. Jos valot eivät toimi oikein, tarkasta, onko sähkön ulosotto traktorissa kytketty standardin mukaan.. Hydrauliikan toiminta - Tarkasta nesteletkujen liittimien kireys - Varmista, että kipin pikaliitin sopii traktoriin - Poista kipissä mahdollisesti oleva ilma kippaamalla useita kertoja TYHJÄLLÄ vaunulla - Käytä hydraulijärjestelmässä vain puhdasta hydrauliöljyä - KIPIN MAKSIMIPAINE MPa (0 bar) - Jarruletkun mukana toimitamme naaraspuolisen pikaliittimen. Pikaliitin on tarkoitettu sellaisenaan traktoreihin, joissa jarrupaine otetaan suoraan jarrupolkimelta. - Uuden vaunun jarrujärjestelmässä saattaa olla ilmaa, joka voidaan poistaa jarrusylinterissä olevan ilmausruuvin kautta. ILMA ON POISTETTAVA JARRUISTA EHDOTTOMASTI ENNEN VAUNUN KUORMAAMISTA! - JARRUJÄRJESTELMÄN MAKSIMIPAINE MPa (0 bar) HUOM! Perävaunu on tarkoitettu kytkettäväksi vetokoukulla varustettuun vetolaitteeseen. VOITELUOHJEET Voitele pyörän napa ja telin laakerit yleisrasvalla kerran käyttökaudessa. FÖRE användning kontrollera följande saker:. Hjulbultarnas spänning Före användning kontrollera hjulbultarnas spänning 0 Nm ( kpm). Första kontrollen efter några körtimmar och sen - gånger under säsongen.. Lufttryck i däcken 00-./ 80 kpa,8 bar 00/0 R A8 80 kpa,8 bar 00/0 R ELS 00 kpa,0 bar. Funktion av ljus Baklyktor och blinkers har kopplats enligt SFS standard. Om ljusen inte fungerar kontrollera, att eluttaget på traktorn har kopplats enligt standard.. Hur hydrauliken fungerar - Kontrollera spänningen av kopplingar för hydraulikslangar - Kontrollera att snabbkopplingen för tippkolven passar till traktoren - Avlägsna luften som kan finnas i tippsystemet genom att tippa flera gånger när vagnen är olastad - Använd bara ren hydraulikolja i hydraulsystemet - MAXIMALT TRYCK I TIPPKOLVEN MPa (0 bar) - Med bromsslangen levererar vi en honsnabbkoppling. Snabbkopplingen är avsedd för traktorer, i vilka bromstrycket tas direkt från bromspedalen. - Det kan vara luft in i ny vagnens bromssystem, som kan avlägsnas via luftskruv i bromscylinder. AVLÄGSNA LUFTEN FÖRE LASTNING AV VAGNEN! - MAXIMALT LUFTTRYCK I BROMSSYSTEMET MPa (0 bar) Obs! Släpvagnen brukes med en dragvagn som har draget. SMÖRJNING Smörj hjulnav och boggielager med universalsmörja en gång under säsongen. OSHC0 Takavalo täyd. Baklykta kompl. OSHD0AC Lyhdyn lasi Glas OSHA0 Valojohtosarja täydellinen Elkabel kompl. OSHF0 Valopistoke Kontakt PERÄVAUNUN VALOPISTOKKEEN KYTKENTÄ SLÄPPVAGNENS LJUSPROPPENS KOPPLING jarruvalo (), bromsljus punainen, röd takavalo (8L), bakljus musta, svart vapaa (8R), ledig 8R R L 8 L g suuntavalo vasen (L), blinkljus vänster keltainen, gul vapaa (g), ledig maa (), jord valkoinen, vit suuntavalo oikea (R), blinkljus höger vihreä, grön

5 0 VAROITUKSIA VARNINGAR. Ylösnostetun lavan alle ei saa mennä, ellei lavaa ole tuettu kunnolla. Lavatukea ei ole mitoitettu kuormitettua lavaa varten. Ylösnostettua lavaa ei saa jättää pelkästään kippisylinterin varaan.. Kuorman on oltava lavalla tasaisesti ja kipattaessa vaunun on seistävä tasaisella, tukevalla maalla.. Perävaunun saa kipata vain, kun vaunu on kytkettynä traktorin vetokoukkuun.. Perävaunua ei saa kipata, mikäli sivutuuli on voimakas. Valmistaja ei vastaa ylikuormituksista johtuvista vaurioista.. Vaunun saa kipata vain, jos ketään ei ole kuorman purkausalueella. Mikäli kipattaessa lavaa ei nosteta täysin ylös saattaa kuorman painopisteen siirtyminen taakse kippauksen aikana aiheuttaa lavan äkillisen pystyynnousemisen.. Avaa takalaita tai viljaluukku ennen kippaamista, ensin laitalukot ja sen jälkeen takalaidan alareunan lukitus vaunun sivulta. 8. Kipattaessa on varottava osumasta ylhäällä roikkuviin sähkökaapeleihin. 9. Siirrettäessä perävaunua kippi ylhäällä on varottava ylhäällä olevia esteitä 0. Tarkista ennen perävaunun käyttöä, että jarrujärjestelmä on kytketty ja että se toimii kunnolla. Varo sormien ja käsien ruhjoutumista avattaessa ja suljettaessa laitoja. Automaattisella rehulaidalla varustetussa vaunussa on varottava jäämästä sulkeutuvan takalaidan ja lavan väliin.. Täysin ylösnostettua lavaa ei saa peruuttaa kiinni esteeseen, muuten kippisylinteri voi vahingoittua.. Jotta vältyttäisiin korroosiolta tiivistepinnoilla, ei kippisylinteä saa jättää ylösnostetuksi pitkäksi aikaa.. Kippiä ei saa käyttää yli + C ja alle -0 C lämpötilassa.. Ennen hydrauliletkun kytkemistä traktoriin varmista, että liitin on puhdas. Hydrauliletkujen ollessa irti traktorista, huolehdi että letkun pikaliitin ei pääse koskettamaan maata.. Jos hydrauliletku irrotetaan lavan ollessa yläasennossa, on letkun takaisinkytkeminen mahdotonta. 8. Käytä vaunuun noustessasi aisalla olevaa karhennettua askelmaa ja etulaidassa olevia tikkaita, sekä vaunun sisälle laskeutuessasi etulaidan sisäpuolella olevaa askelmaa. Varo liukastumista. Nouseminen liikkuvaan vaunuun on ehdottomasti kielletty. 9. Nosta seisontajalka yläasentoon ennen ajoon lähtöä. 0. Perävaunun kuormaaminen on kielletty, mikäli vaunu ei ole kytkettynä traktorin vetokoukkuun.. Huomioi perävaunua kytkiessä tai irrottaessa, että aisakuorma voi olla kuormauksesta riippuen joko ylöspäin tai alaspäin (vaunu nousee pystyyn tai alusta pettää seisontajalan alla).. Traktorista irroitetun perävaunun liikkuminen on estettävä esim. pyöräkiiloilla.. Huomioi, että perävaunu voi vaikuttaa traktorin ohjattavuuteen.. Det är absolut förbjudet att gå under upptippat flak, om inte flaket är spärrat med flakstödet. Flakstödet är inte dimensionerat för ett belastat flak. Lämna inte vagnen upptippad utan att använda flakstödet.. Lasten måste ligga jämnt på flaket, och vid tippning skall vagnen stå på jämn, stadig yta.. Vagnen ska under tippning vara kopplad till traktorns draganordning.. Vagnen får ej tippas vid mycket kraftiga sidovindar.. Tillverkaren svarar inte för skador, som har uppstått vid överbelastning.. Vagnen får tippas endast om ingen är i avlastningarea. Om flaket är inte helt upptippad, kan lastens tyngdpunkt röra sig bakåt så att flak resar sig överraskande.. Öppna bakläm eller spannmålslucka före tippning, först lämlås och sedan baklämmens nedre låsning från vagnens sida. 8. Se upp för kontakt med hängande elledningar under tippning. 9. Se upp för hinder i luften vid förflyttning av upptippad vagn. 0. Kontrollera att bromssystemet är kopplat och fungerar före användning av vagnen.. Se upp för klämskador på händer och fingrar vid öppning och stängning av lämlås.. Det är förbjudet att vistas mellan vagn och öppnad baklucka på vagnar utrustade med automatisk baklucka (ensilagevagnar).. Tippcylindern kan skadas om upptippad vagn backas mot ett hinder.. Flaket bör inte stå upptippad under längre tider då korrosionsskador kan uppstå på cylinderrör och tätningsytor.. Tippkolven får inte användas i temperaturer över + C och under -0 C.. Var noga med att hålla hydraulikens snabbkopplingar rena och låt dem inte ligga på marken.. Om tippens hydraulslang lossas från traktorn när flaket är upptippat är återkopplingen omöjlig. 8. Se upp för halkrisk. Använd dragbommens räfflade fotsteg och stegen på framstammen vid- i och urklättring. Det är absolut förbjudet att klättra i eller ur vagnen under tippning eller under körning. 9. Stödfoten låses i översta läget när vagnen är tillkopplad till traktorn. 0. Vagnen skall vara kopplad till traktorns dragkrok under lastning.. Se upp med lastens tyngdpunkt före frånkoppling av vagnen. För mycket last långt bak på vagnen medför risk för att vagnen stegrar sig vid frånkoppling.. Avkopplad vagn ska hindras att röra sig t.ex. med hjulklossar.. Observera att körning med lastad vagn kan påverka traktorns köregenskaper.

6 9. Jos mahdollista, kipattaessa on käytettävä sellaista traktorin hydrauliikkaulostuloa, jota hallitaan pakkokäyttöisellä hallintalaitteella.. Kippiä saa käyttää vain kuljettajan paikalta hallittavalla laitteella.. Jos traktorissa on automaattinen vetolaite, sen kytkeytyminen on varmistettava. LEVYPYÖRÄT Levypyörän tulee olla ajoneuvoon ja renkaaseen hyväksytty ja virheetön. Älä koskaan tee muutoksia tai korjauksia levypyörään. Turvallisuuteen vaikuttavat useat eri seikat. Vastuu tuotteeseen jälkeenpäin tehdyistä korjauksista ja muutoksista, jotka eivät ole valmistajan ohjeen mukaisia, kuuluu muutoksien tekijälle. 8. RENKAIDEN ASENTAMINEN JA IRROITTAMINEN Renkaiden asentamisen levypyörälle saa tehdä vain rengasammattilainen, jolla on työn edellyttämä koulutus ja kokemus, sekä tarvittavat työvälineet. Asiantuntematon asennus saattaa aiheuttaa vaurion, joka on turvallisuusriski. 9. RENKAIDEN KORJAAMINEN Rengasta ei saa korjata sen ollessa asennettuna levypyörälle, koska tällöin renkaan tutkiminen sisäpuolelta on mahdotonta; lisäksi syntyy paineistetun renkaan räjähtämisvaara.. Manövreringsreglaget för tippning ska vara återfjädrande.. Tippningen skall manövreras med hydraulreglagen vid förarplatsen.. Om kopplingen sker till automatisk hitchkrok - kontrollera att kopplingen är låst före körning.. FÄLGAR Fälg och däck skall vara avsedda till vagnen, godkända och felfria. Gör aldrig själv ändringar eller reparationer på fälgen. Det finns flera olika saker som påverkar säkerheten. Om Du efteråt gör reparationer eller ändringar, som inte är överensstämmande med tillverkarens instruktioner, bär Du själv ansvaret. 8. MONTERING OCH DEMONTERING AV DÄCK Enbart professionella montörer får montera däck på fälgen. Montören har nödvändig utbildning och erfarenhet och de verktyg som behövs. En icke sakkunnig montering kan förorsaka skador, som är en risk för säkerheten. 9. DÄCKREPARATIONER Det är förbjudet att reparera däcket när det är monterat på fälgen, för det är omöjligt att undersöka däcket på inre sidan. Fara kan uppstå att däcket, som är under tryck, exploderar. HYDRAULIIKKA HYDRAULIK OHYBVF08T Pikaliitin naaras Koppling OHYADM900 Jarruletku Bromsslang OHYBRL Suora läpivientiliitin + leikkuur. Koppling kpl. + skärring VP90 Jarruputki Bromsrör WS00 VP90 Jarruputki Bromsrör WS0 OPLAA0 Lukkorengas Låsring KA0 Kipin kiinnitystappi Länkaxel OKINA Kippisylinteri Tippcylinder WS00 OKINAS Kippisylinteri Tippcylinder WS0 8 OHYBTL T-liitin + leikkuurengas T-koppling + skärring 9 OHYBBLR Liitin + leikkuurengas Koppling + skärring () 0 OHYGUSIT Aluslevy Bricka () VP908 Jarruputki etu Bromsrör fram OHYADD00 Jarruletku Bromsslang OHYBEL Kulmaliitin Vinkelkoppling OHYBTL T-liitin + leikkuurengas T-koppling + skärring VP909 Jarruputki taka Bromsrör bak OHYAMR000 Kipinletku Slang OHYBML Vaippamutteri Mutter 8 OHYBS Leikkuurengas Skärring 9 VP900 Kipinputki Tipprör WS00 VP900 Kipinputki Tipprör WS0 0 OHYADR900 Hydrauliletku Slang OHYBC08 Pikaliitin Koppling SUURIMMAT SALLITUT AJONOPEUDET WS / renkaalla 0km/h WS0 00-./ renkaalla 0km/h WS00, WS0 00/0 R renkaalla 0km/h STÖRSTA TILLLÅTNA HASTIGHET WS00 med hjul 00-./ 0km/h WS0 med hjul 00-./ 0km/h WS00, WS0 med hjul 00/0 R 0km/h SALLITUT KANTAVUUDET TILLÅTEN BÄRIGHET Vaunutyyppi WS00 WS0 Vagntyp Kantavuus kg Bärighet kg Vakio laidoin kg/m Med stand. lämmar kg/m Lisälaidoin kg/m Med tillsatslämmar kg/m Rengas Ilmanpaine Kantavuus Halkaisija Leveys Hjul Lufttryck Bärighet Diameter Bredd kpa/bar kg mm mm 00-./ 80/, /0 R A8 80/, /0 R ELS 00/,

7 8 LAITOJEN ASENNUS MONTERING AV LÄMMAR. Laita etulaita paikoilleen ja lukitse alanurkista M0 * ruuvilla ja mutterilla.. Ställ framlämmen på sin plats och lås dem från nedre hörnen med M0 * skruvar Kiinnitä askelma etulaidan ulkopuolelle laidassa oleviin reikiin M0* ruuvilla ja mutterilla. Nosta etulisälaita etulaidan päälle. Laidan päissä on ohjainkulmat, jotka menevät etulaidan päiden sisään.. Kiinnitä sisäaskelma etulaidan yläreunaan sisäpuolelle laidassa oleviin reikiin M0* ruuvilla ja mutterilla.. Fäst trappstegen med M0* skruv och mutter på framlämmen.. Lyft främre spannmålslämmen på framlämmen. Spannmålslämmar har styrande hörn som går in i framlämmarnas ändar.. Fäst inre trappstegen med M0* skruvar och mutter i hål på insidan av främre lämmen Laita kulma- ja keskitolpat paikoilleen. - käyttäessäsi vain matalia alalaitoja, laita lyhyet tolpat - käyttäessäsi myös lisälaitoja, laita pitkät tolpat. Nosta sivulisälaidat tolppien ja etulisälaidan päässä oleviin hahloihin. Nosta takalisälaita kulmatolppien yläpäässä oleviin hahloihin. Lisälaitojen lukot lukitaan vasta kun alalaidat ovat paikoillaan. Asennuksen helpottamiseksi laita ensin yksi pää paikoilleen ja sitten vasta toinen.. Laita sivulaidan saranatapit lavan reunassa oleviin saranaholkkeihin ja käännä laita paikoilleen. Lukitse laitalukot. 8. Nosta takalaita takalisälaidan alareunassa oleviin kannatinkoukkuihin ja paina laita kiinni. Lukitse laitalukot ja käännä takalaidan alareunan lukitus kiinni sekä lukitse kahva tolpassa olevalla lenkillä. Laita rajoitinruuvit kannatinkoukuissa oleviin reikiin (M0* ruuvi+mutteri). Laita takalisälaidan lukituskulma pitkän kulmatolpan yläpäähän sisäpuolelle ja kiinnitä ruuvilla M0*. Käyttäessäsi vain matalia alalaitoja laita takalaita matalissa kulmatolpissa oleviin kannatinkoukkuihin. 9. Käyttäessäsi lisälaitoja laita myös laitojen välitanko/- kettinki paikoilleen. Vaunuissa, joissa on pituussuunnassa kaksiosaiset sivulaidat, käytetään välitankoa, joka laitetaan pitkän keskitolpan yläpäässä olevaan reikään ja lukitaan paikoilleen rengassokalla (Ø,0 mm). Vaunuissa, joissa on täyspitkät sivulaidat, käytetään välikettinkiä, jonka päässä oleva koukko pujotetaan lisälaidan päälle. 0. Aseta tikas yläpäästään etulisälaidan päälle ja tikkaan alapäässä olevat korvakkeet lavan etupalkissa oleviin reikiin sekä lukitse paikoilleen rengassokalla (Ø, mm).. Laita laitatuki paikoilleen lavan reunassa olevaan holkkiin. Laitatuki on vain vaunissa, joissa on yksiosainen sivulaita.. Ställ hörn- och mittstolpar på sin plats. - ställ korta stolpar, när Du använder bara standardlämmar - ställ långa stolpar, när Du även använder spannmålslämmar. Lyft sidospannmålslämmar på holkar vid stolpar och främre spannmålsläm. Lyft bakspannmålsläm på dragöglor i övre delen av hörnstolpar. Lås lämlås för sidolämmar först när standardlämmar är på sin plats. För att underlätta monteringen ställ först den ena änden på sin plats och sedan den andra.. Sätt sidolämmarnas scharnertappar på scharnerholkar vid flaket och vrid lämmen på sin plats. Lås lämlås. 8. Lyft baklämmen på bäröglor av bakre spannmålslämmens underkant och stäng baklämmen. Lås lämlåsen och vänd fast nedre låsning av baklämmen samt spärra regel med öglan i sidostolpen (M0* skruv + mutter). Ställ låsningsstycket uppe på den långa hörnstolpen och fäst med M0* skruv. När Du använder endast standardlämmar, ställ baklämmen på bäröglor i standardhörnstolpar. 9. När du använder spannmålslämmar, sätt också mellanstång eller kätting för lämmar på sin plats. På vagnar, som har longitudinal tvådelade lämmar, användes mellanstång, som ställs i hålet på övre delen av den långa mittstolpen. Mellanstången låses fast med en ringpinne (Ø,0 mm). På vagnar, som har longitudinal -delade sidolämmar, användes mellankätting med krok som fästes på sidolämmens övre kant. 0. Ställ den övre delen av stegen ovanpå den främre spannmålslämmen och fäst den nedre delen av stegen på hålen i frambalken av flaket med hjälp av hakar som låses med låspinne (Ø, mm).. Bara vagnar, som har -delade sidolämmar har ett flakstöd. Ställ flakstödet på holken i sidan av flaket.

8 8 9 TELI JARRULLINEN (:SSÄ PYÖRÄSSÄ) JA RENKAAT BOGGIE BROMSAD (-HJUL BROMS) OCH HJUL 8 KA0 Teli täydellinen Boggie kompl. WS00 KA0 Teli täydellinen Boggie kompl. WS0 KA09/O Keinu oikea Boggielåda höger WS00 KA0/O Keinu oikea Boggielåda höger WS0 KA0 Laakeripesä Lagerhus OPLAA Lukkorengas Låsring WS00 OPLAA Lukkorengas Låsring WS0 OLAA Laakeri Lager WS00 OLAA Laakeri Lager WS0 VP88 Suojalevy Skyddsplatta OPVCL00 Rasvanippa Smörjningsnippel VP08 Lukkorengas Låsring 8 KA09/V Keinu vasen Boggielåda vänster WS00 KA0/V Keinu vasen Boggielåda vänster WS0 9 OPMAM08 Aluslevy Bricka 8 0 F0 Kuusiokoloruuvi Skruv A00 Jarrusylinteri täyd. Bromscylinder kompl. - jarrusylinteri ( kpl/st) - bromscylinder - mäntä ( kpl/st) - kolv - O-rengas ( kpl/st) - O-ring 08F.00 Jousen pidin Fjäder hållare 09F0.00 Jousi Fjäder 8 OPMAM0 Kuusiomutteri Sexkantmutter 8 OLAB Laakeri Lager 8F0 Kruunumutteri Kronmutter 0F0 Pölysuoja Dammskydd 8 0F00 Saksisokka Saxpinne 9 F00 Mutteri Mutter 0 09AXXI Napa Nav 09FXXI Jarrurumpu Bromstrumma 09F0 Pyörän pultti Bult OLAB Laakeri Lager F00 Tiiviste Tätning A0 Jarrukenkä Bromsback 8 F00 Jarrujousi Fjäder 8 0F0 Nokka-akseli Nock axel 8 F0 Kuusiokoloruuvi Skruv 9 OLE0 Levypyörä -./0 Fälg OLE0 Levypyörä -.0 Fälg 0 OUL00 Ulkorengas 00/0-./ Däck OUL00A8 Ulkorengas 00/0 R Däck OUL00ELS Ulkorengas 00&0 R ELS Däck

9 9 RUNKO RAM OERIPORMR8 Vetolenkki Dragögla KA0 Seisontajalka Stödfot KA08 Lukitustappi Låstapp OPSB0 Rengassokka Ringpinne KA00 Runko täyd. ilman teliä Ram kompl. utan boggie WS00 KA0 Runko täyd. ilman teliä Ram kompl. utan boggie WS0 KA08 Lavatuki Flakstötta VP0080 Lavan laakeritappi Flakets lagertapp 8 OPAAM Aluslevy Bricka 9 OPLAA8 Lukkorengas Låsring 0 9 8

10 0 Kohta A TELI JARRULLINEN (:SSA PYÖRÄSSÄ) JA RENKAAT BOGGIE BROMSAD (-HJUL BROMS) OCH HJUL KA0 Teli täydellinen Boggie kompl. WS00 KA09 Teli täydellinen Boggie kompl. WS0 KA9/O Keinu oikea Boggielåda höger WS00 KA/O Keinu oikea Boggielåda höger WS0 KA0 Laakeripesä Lagerhus OPLAA Lukkorengas Låsring WS00 OPLAA Lukkorengas Låsring WS0 OLAA Laakeri Lager WS00 OLAA Laakeri Lager WS0 VP88 Suojalevy Skyddsplatta OPVCL00 Rasvanippa Smörjningsnippel VP08 Lukkorengas Låsring 8 KA9/V Keinu vasen Boggielåda vänster WS00 KA/V Keinu vasen Boggielåda vänster WS0 9 F00 Tiiviste Tätning 0 OLAB Laakeri Lager 09F00 Pyörän pultti Bult 09AXXI Napa Nav OLAB Laakeri Lager F00 Mutteri Mutter 0F00 Saksisokka Saxpinne 8F0 Kruunumutteri Kronmutter 0F0 Pölysuoja Dammskydd 8 OPMAM08 Aluslevy Bricka 8 9 F0 Kuusiokoloruuvi Skruv 0 A00 Jarrusylinteri täyd. Bromscylinder kompl. - jarrusylinteri ( kpl/st) - bromscylinder - mäntä ( kpl/st) - kolv - O-rengas ( kpl/st) - O-ring 09F0.00 Jousi Fjäder 8 08F.00 Jousen pidin Fjäder hållare OPMAM0 Kuusiomutteri Sexkantmutter 8 09FXXI Jarrurumpu Bromstrumma 09F0 Pyörän pultti Bult A0 Jarrukenkä Bromsback 8 F00 Jarrujousi Fjäder 8 8 0F0 Nokka-akseli Nock axel 9 F0 Kuusiokoloruuvi Skruv 0 OLE0 Levypyörä -./0 Fälg OLE0 Levypyörä -.0 Fälg OUL00 Ulkorengas 00/0-./ Däck OUL00A8 Ulkorengas 00/0 R Däck OUL00ELS Ulkorengas 00&0 R ELS Däck A 0

11 LAVA JA LAIDAT FLAK OCH LÄMMAR KA9 Etulaita Framläm KA Etulisälaita Framläm spannmål KA0 Sisäaskelma Inre steg OPRAM009 Kuusioruuvi Sexkantskruv 0 KA/v Lyhyt keskitolppa Mittstolpe VP8 Laitojen välitanko Mellanstång spannmålslämmar KA/O Lyhyt kulmatolppa oikea Hörnstolpe höger KA88/O Kulmatolppa soratakalaita oik. Hörnstolpe grusläm höger 8 KA/V Lyhyt kulmatolppa vasen Hörnstolpe vänster KA88/V Kulmatolppa soratakalaita vas. Hörnstolpe grusläm vänster 9 KA09 Takalaita Bakläm KAB Soratakalaita Bakre grusläm 0 KB0 Viljaluukku Spannmålslucka KA Takalisälaita Bakläm spannmål OPMBM0 Kuusiomutteri Sexkantmutter OPMAM0 Kuusiomutteri Sexkantmutter 8 OSHBLGF Hitaan ajoneuvon kolmio Varningstriangel OPRDM000 Uraruuvi Skruv 8 OSHB0A Heijastinkolmio Reflex triangel VP98 Takalisälaidan lukko Sprint för bakläm 8 KA09 Takalukituskahva Baklåsningstång 9 OPMAM Kuusiomutteri Sexkantmutter 0 KA9/O Pitkä kulmatolppa oikea Hörnstolpe spannmål höger KA9/V Pitkä kulmatolppa vasen Hörnstolpe spannmål vänster KA08 Sivulisälaita takimmainen Sidoläm spannmål bak KA08 Sivulaita takimmainen Sidoläm bak OPMAMS Siipimutteri OPMAM Aluslevy Bricka KA Pitkä keskitolppa Mittstolpe spannmål OPRDM00 Uraruuvi vain Ruotsiin Skruv Svensk modell 8 OSHB80C Sivuheijastin vain Ruotsiin Reflex Svensk modell 9 OPMAM0 Kuusiomutteri vain Ruotsiin Sexkantmutter Svensk modell 0 KA08 Sivulisälaita etummainen Sidoläm spannmål fram WS00 KA0 Sivulisälaita etummainen Sidoläm spannmål fram WS0 KA08 Sivulaita etummainen Sidoläm fram WS00 KA00 Sivulisälaita etummainen Sidoläm spannmål fram WS0 OLUAW Laitalukko Flaklås 0 KA0 Lava täyd. ilman laitoja Flak kompl. utan lämmar WS00 KA0 Lava täyd. ilman laitoja Flak kompl. utan lämmar WS0 OPMAM0 Kuusiomutteri Sexkantmutter OSHB0B Etuheijastin Reflex rund OLUBS Laitalukon vastakappale Flaklås svetsbygel 8 OPSB0 Rengassokka Ringpinne 8 KA9 Tikkaat Steg

12 TELI JA RENKAAT BOGGIE OCH HJUL KA0 Teli täydellinen Boggie kompl. WS00 KA00 Teli täydellinen Boggie kompl. WS0 KA0/O Keinu oikea Boggielåda höger WS00 KA8/O Keinu oikea Boggielåda höger WS0 KA0 Laakeripesä Lagerhus VP88 Suojalevy Skyddsplatta OPVCL00 Rasvanippa Smörjningsnippel VP08 Lukkorengas Låsring KA0/V Keinu vasen Boggielåda vänster WS00 KA8/V Keinu vasen Boggielåda vänster WS0 OLAA Laakeri Lager WS00 OLAA Laakeri Lager WS0 8 OPLAA Lukkorengas Låsring WS00 OPLAA Lukkorengas Låsring WS0 9 09F00 Pyörän pultti Bult 0 F00 Mutteri Mutter 8F0 Kruunumutteri Kronmutter 0F0 Pölysuoja Dammskydd 0F00 Saksisokka Saxpinne OLAB Laakeri Lager 09AXXI Napa Nav OLAB Laakeri Lager F00 Tiiviste Tätning 8 OLE0 Levypyörä -./0 Fälg OLE0 Levypyörä -.0 Fälg 9 OUL00 Ulkorengas 00/0-./ Däck OUL00A8 Ulkorengas 00/0 R Däck OUL00ELS Ulkorengas 00&0 R ELS Däck
