1 Smart Pix DEVICE READER Käyttöopas

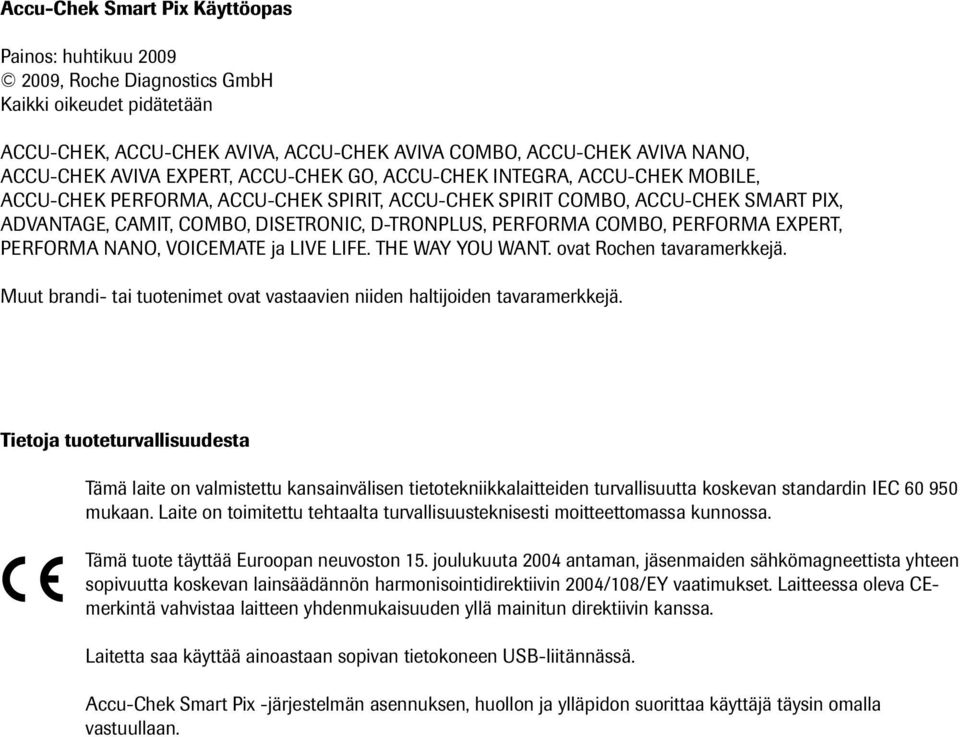

2 Accu-Chek Smart Pix Käyttöopas Painos: huhtikuu , Roche Diagnostics GmbH Kaikki oikeudet pidätetään ACCU-CHEK, ACCU-CHEK AVIVA, ACCU-CHEK AVIVA COMBO, ACCU-CHEK AVIVA NANO, ACCU-CHEK AVIVA EXPERT, ACCU-CHEK GO, ACCU-CHEK INTEGRA, ACCU-CHEK MOBILE, ACCU-CHEK PERFORMA, ACCU-CHEK SPIRIT, ACCU-CHEK SPIRIT COMBO, ACCU-CHEK SMART PIX, ADVANTAGE, CAMIT, COMBO, DISETRONIC, D-TRONPLUS, PERFORMA COMBO, PERFORMA EXPERT, PERFORMA NANO, VOICEMATE ja LIVE LIFE. THE WAY YOU WANT. ovat Rochen tavaramerkkejä. Muut brandi- tai tuotenimet ovat vastaavien niiden haltijoiden tavaramerkkejä. Tietoja tuoteturvallisuudesta Tämä laite on valmistettu kansainvälisen tietotekniikkalaitteiden turvallisuutta koskevan standardin IEC mukaan. Laite on toimitettu tehtaalta turvallisuusteknisesti moitteettomassa kunnossa. Tämä tuote täyttää Euroopan neuvoston 15. joulukuuta 2004 antaman, jäsenmaiden sähkömagneettista yhteen sopivuutta koskevan lainsäädännön harmonisointidirektiivin 2004/108/EY vaatimukset. Laitteessa oleva CEmerkintä vahvistaa laitteen yhdenmukaisuuden yllä mainitun direktiivin kanssa. Laitetta saa käyttää ainoastaan sopivan tietokoneen USB-liitännässä. Accu-Chek Smart Pix -järjestelmän asennuksen, huollon ja ylläpidon suorittaa käyttäjä täysin omalla vastuullaan.

3 Accu-Chek Smart Pix Sisältö Versiota koskeva huomautus...i-4 1 Accu-Chek Smart Pix yleiskatsaus Painetut symbolit Accu-Chek Smart Pix -järjestelmän osat Accu-Chek Smart Pix -järjestelmän näyttösignaalit Accu-Chek Smart Pix -järjestelmän ohjelmanäyttö Accu-Chek Smart Pix -järjestelmän asennus Mitä tarvitset Accu-Chek Smart Pix -järjestelmän käyttämiseen Accu-Chek Smart Pix -järjestelmän liittäminen tietokoneeseen Ohje koskien Internet-selaimen turvallisuusasetuksia Viimeiset valmistelutoimenpiteet Accu-Chek Smart Pix -järjestelmän konfigurointi Kielen valinta Näyttövaihtoehdot Henkilökohtaiset asetukset Raporttiasetukset Konfiguroinnin päättäminen Laitteiden valmisteleminen Accu-Chek Active Accu-Chek Aviva/Aviva Nano Accu-Chek Aviva Combo/Aviva Expert Accu-Chek Compact/Integra Accu-Chek Compact Plus Accu-Chek Go Accu-Chek Mobile Accu-Chek Sensor/Advantage Accu-Chek Comfort Accu-Chek Performa/Performa Nano Accu-Chek Performa Combo/Performa Expert Accu-Chek Pocket Compass -ohjelmisto Accu-Chek Voicemate Plus Accu-Chek D-TRONplus- (ja Disetronic D-TRONplus) -insuliinipumppu Accu-Chek Spirit -insuliinipumppu Accu-Chek Spirit Combo -insuliinipumppu Tietoa Accu-Chek -insuliinipumppujen kellonaika-asetuksista Accu-Chek Smart Pix Käyttöopas I-1

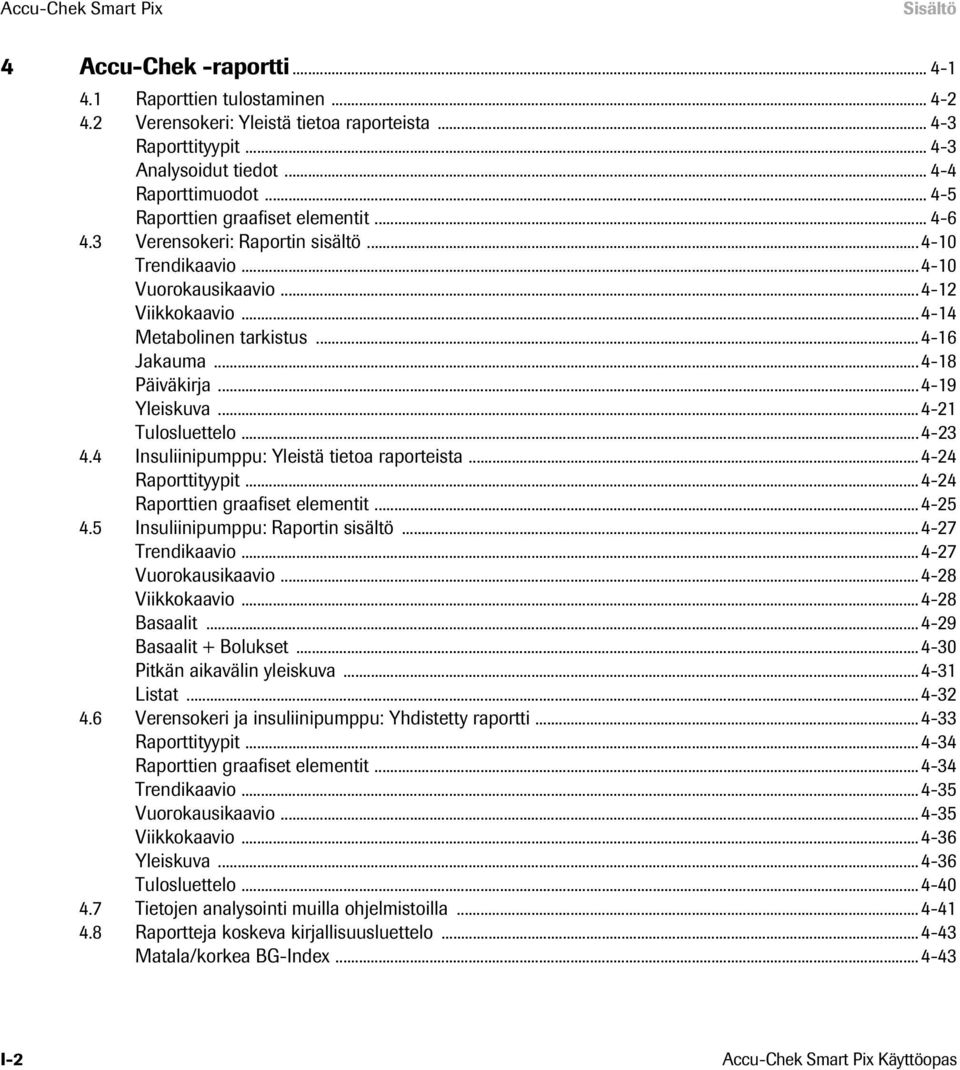

4 Accu-Chek Smart Pix Sisältö 4 Accu-Chek -raportti Raporttien tulostaminen Verensokeri: Yleistä tietoa raporteista Raporttityypit Analysoidut tiedot Raporttimuodot Raporttien graafiset elementit Verensokeri: Raportin sisältö Trendikaavio Vuorokausikaavio Viikkokaavio Metabolinen tarkistus Jakauma Päiväkirja Yleiskuva Tulosluettelo Insuliinipumppu: Yleistä tietoa raporteista Raporttityypit Raporttien graafiset elementit Insuliinipumppu: Raportin sisältö Trendikaavio Vuorokausikaavio Viikkokaavio Basaalit Basaalit + Bolukset Pitkän aikavälin yleiskuva Listat Verensokeri ja insuliinipumppu: Yhdistetty raportti Raporttityypit Raporttien graafiset elementit Trendikaavio Vuorokausikaavio Viikkokaavio Yleiskuva Tulosluettelo Tietojen analysointi muilla ohjelmistoilla Raportteja koskeva kirjallisuusluettelo Matala/korkea BG-Index I-2 Accu-Chek Smart Pix Käyttöopas

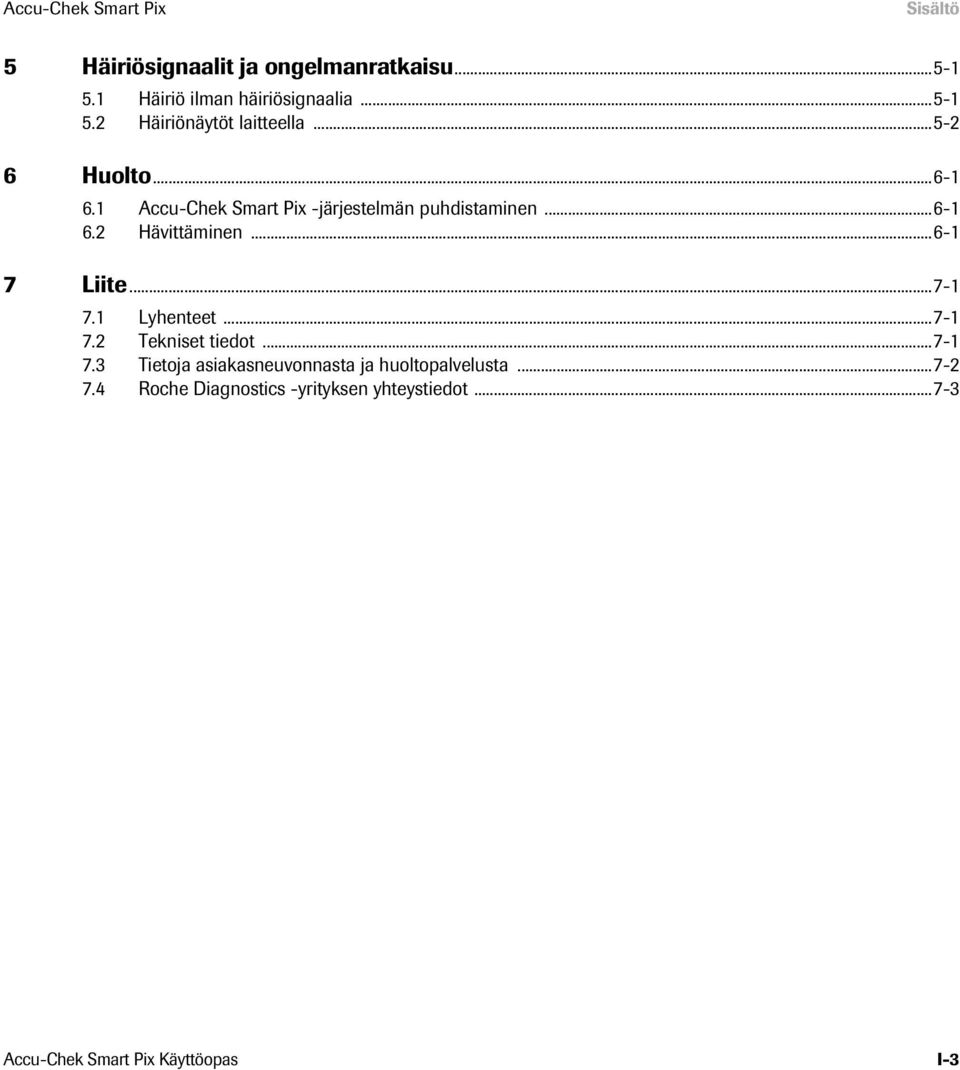

5 Accu-Chek Smart Pix Sisältö 5 Häiriösignaalit ja ongelmanratkaisu Häiriö ilman häiriösignaalia Häiriönäytöt laitteella Huolto Accu-Chek Smart Pix -järjestelmän puhdistaminen Hävittäminen Liite Lyhenteet Tekniset tiedot Tietoja asiakasneuvonnasta ja huoltopalvelusta Roche Diagnostics -yrityksen yhteystiedot Accu-Chek Smart Pix Käyttöopas I-3

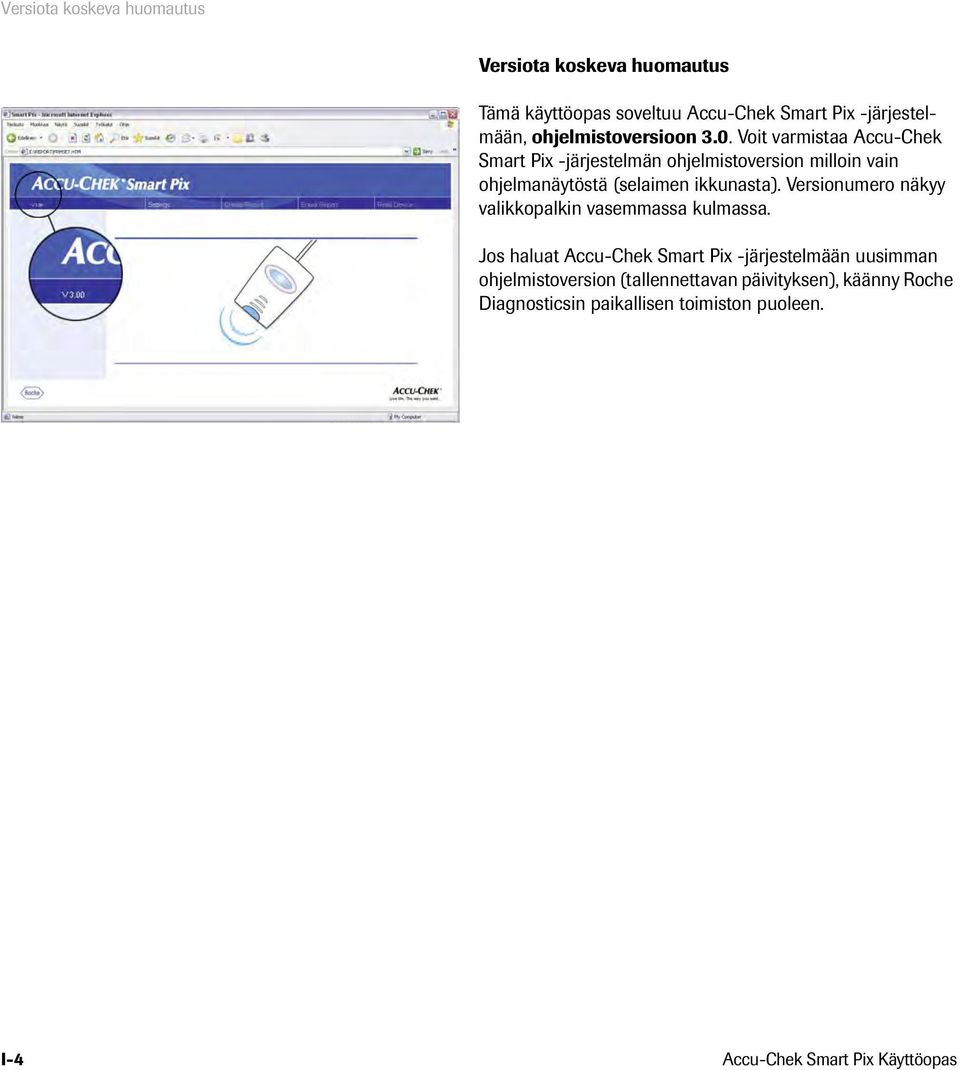

6 Versiota koskeva huomautus Versiota koskeva huomautus Tämä käyttöopas soveltuu Accu-Chek Smart Pix -järjestelmään, ohjelmistoversioon 3.0. Voit varmistaa Accu-Chek Smart Pix -järjestelmän ohjelmistoversion milloin vain ohjelmanäytöstä (selaimen ikkunasta). Versionumero näkyy valikkopalkin vasemmassa kulmassa. Jos haluat Accu-Chek Smart Pix -järjestelmään uusimman ohjelmistoversion (tallennettavan päivityksen), käänny Roche Diagnosticsin paikallisen toimiston puoleen. I-4 Accu-Chek Smart Pix Käyttöopas

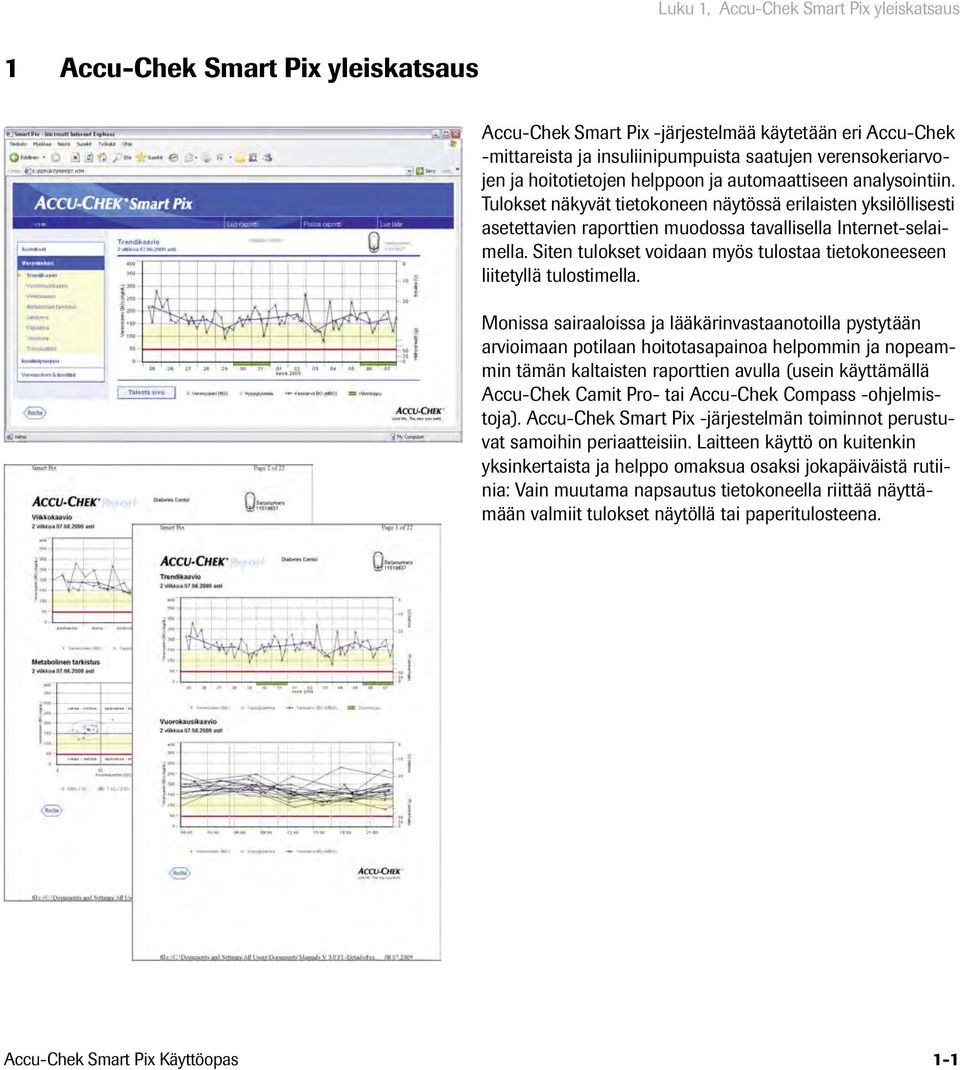

7 Luku 1, Accu-Chek Smart Pix yleiskatsaus 1 Accu-Chek Smart Pix yleiskatsaus Accu-Chek Smart Pix -järjestelmää käytetään eri Accu-Chek -mittareista ja insuliinipumpuista saatujen verensokeriarvojen ja hoitotietojen helppoon ja automaattiseen analysointiin. Tulokset näkyvät tietokoneen näytössä erilaisten yksilöllisesti asetettavien raporttien muodossa tavallisella Internet-selaimella. Siten tulokset voidaan myös tulostaa tietokoneeseen liitetyllä tulostimella. Monissa sairaaloissa ja lääkärinvastaanotoilla pystytään arvioimaan potilaan hoitotasapainoa helpommin ja nopeammin tämän kaltaisten raporttien avulla (usein käyttämällä Accu-Chek Camit Pro- tai Accu-Chek Compass -ohjelmistoja). Accu-Chek Smart Pix -järjestelmän toiminnot perustuvat samoihin periaatteisiin. Laitteen käyttö on kuitenkin yksinkertaista ja helppo omaksua osaksi jokapäiväistä rutiinia: Vain muutama napsautus tietokoneella riittää näyttämään valmiit tulokset näytöllä tai paperitulosteena. Accu-Chek Smart Pix Käyttöopas 1-1

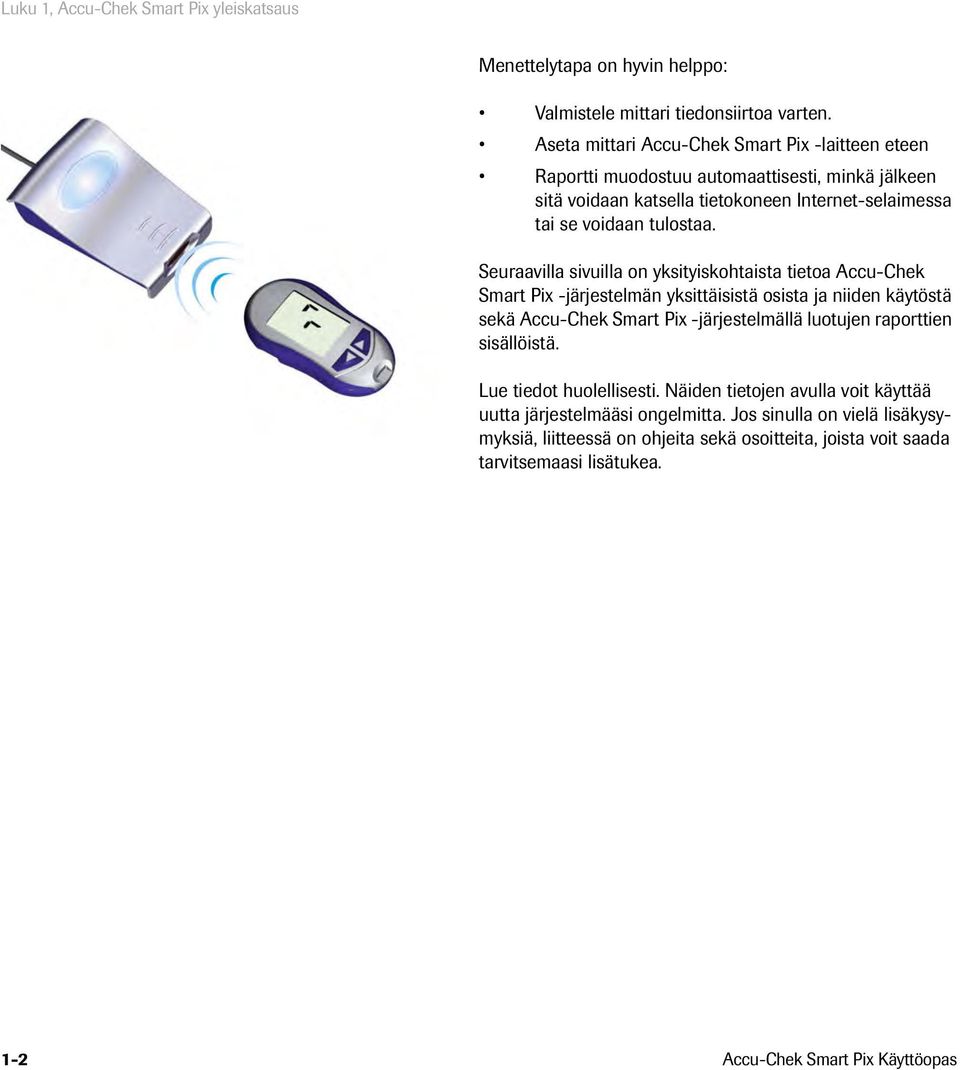

8 Luku 1, Accu-Chek Smart Pix yleiskatsaus Menettelytapa on hyvin helppo: Valmistele mittari tiedonsiirtoa varten. Aseta mittari Accu-Chek Smart Pix -laitteen eteen Raportti muodostuu automaattisesti, minkä jälkeen sitä voidaan katsella tietokoneen Internet-selaimessa tai se voidaan tulostaa. Seuraavilla sivuilla on yksityiskohtaista tietoa Accu-Chek Smart Pix -järjestelmän yksittäisistä osista ja niiden käytöstä sekä Accu-Chek Smart Pix -järjestelmällä luotujen raporttien sisällöistä. Lue tiedot huolellisesti. Näiden tietojen avulla voit käyttää uutta järjestelmääsi ongelmitta. Jos sinulla on vielä lisäkysymyksiä, liitteessä on ohjeita sekä osoitteita, joista voit saada tarvitsemaasi lisätukea. 1-2 Accu-Chek Smart Pix Käyttöopas

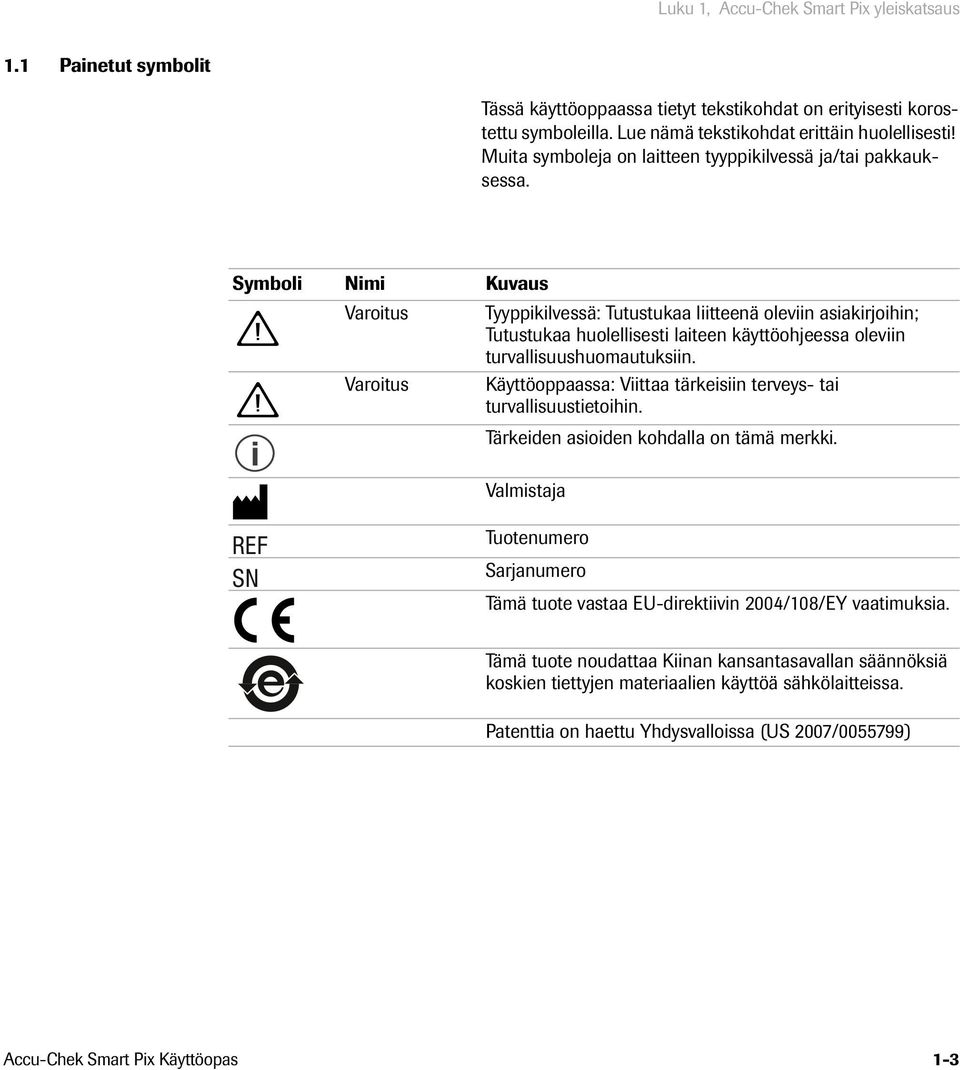

9 Luku 1, Accu-Chek Smart Pix yleiskatsaus 1.1 Painetut symbolit Tässä käyttöoppaassa tietyt tekstikohdat on erityisesti korostettu symboleilla. Lue nämä tekstikohdat erittäin huolellisesti! Muita symboleja on laitteen tyyppikilvessä ja/tai pakkauksessa. Symboli Nimi Kuvaus Varoitus Tyyppikilvessä: Tutustukaa liitteenä oleviin asiakirjoihin; Tutustukaa huolellisesti laiteen käyttöohjeessa oleviin turvallisuushuomautuksiin. Varoitus Käyttöoppaassa: Viittaa tärkeisiin terveys- tai turvallisuustietoihin. Tärkeiden asioiden kohdalla on tämä merkki. i Valmistaja REF SN Tuotenumero Sarjanumero Tämä tuote vastaa EU-direktiivin 2004/108/EY vaatimuksia. Tämä tuote noudattaa Kiinan kansantasavallan säännöksiä koskien tiettyjen materiaalien käyttöä sähkölaitteissa. Patenttia on haettu Yhdysvalloissa (US 2007/ ) Accu-Chek Smart Pix Käyttöopas 1-3

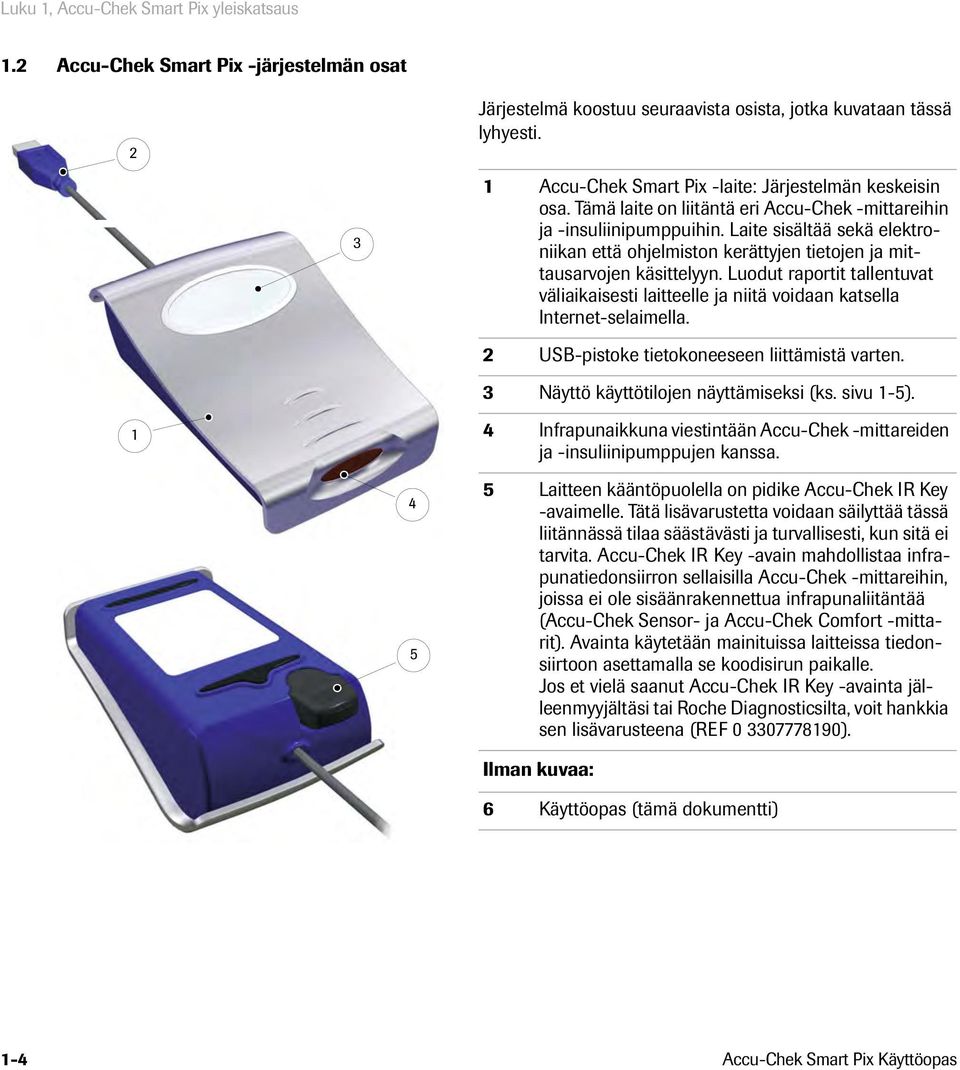

10 Luku 1, Accu-Chek Smart Pix yleiskatsaus 1.2 Accu-Chek Smart Pix -järjestelmän osat Järjestelmä koostuu seuraavista osista, jotka kuvataan tässä lyhyesti. 1 Accu-Chek Smart Pix -laite: Järjestelmän keskeisin osa. Tämä laite on liitäntä eri Accu-Chek -mittareihin ja -insuliinipumppuihin. Laite sisältää sekä elektroniikan että ohjelmiston kerättyjen tietojen ja mittausarvojen käsittelyyn. Luodut raportit tallentuvat väliaikaisesti laitteelle ja niitä voidaan katsella Internet-selaimella. 2 USB-pistoke tietokoneeseen liittämistä varten. 3 Näyttö käyttötilojen näyttämiseksi (ks. sivu 1-5). 4 Infrapunaikkuna viestintään Accu-Chek -mittareiden ja -insuliinipumppujen kanssa. 5 Laitteen kääntöpuolella on pidike Accu-Chek IR Key -avaimelle. Tätä lisävarustetta voidaan säilyttää tässä liitännässä tilaa säästävästi ja turvallisesti, kun sitä ei tarvita. Accu-Chek IR Key -avain mahdollistaa infrapunatiedonsiirron sellaisilla Accu-Chek -mittareihin, joissa ei ole sisäänrakennettua infrapunaliitäntää (Accu-Chek Sensor- ja Accu-Chek Comfort -mittarit). Avainta käytetään mainituissa laitteissa tiedonsiirtoon asettamalla se koodisirun paikalle. Jos et vielä saanut Accu-Chek IR Key -avainta jälleenmyyjältäsi tai Roche Diagnosticsilta, voit hankkia sen lisävarusteena (REF ). Ilman kuvaa: 6 Käyttöopas (tämä dokumentti) 1-4 Accu-Chek Smart Pix Käyttöopas

11 Luku 1, Accu-Chek Smart Pix yleiskatsaus 1.3 Accu-Chek Smart Pix -järjestelmän näyttösignaalit Accu-Chek Smart Pix -laitteen yläosan näytössä näkyvät eri käyttötilat. Näyttöön voi ilmestyä seuraavat ilmoitukset: 7 Pois päältä: Accu-Chek Smart Pix -laitetta ei ole liitetty tietokoneeseen tai tietokonetta ei ole kytketty päälle. 8 Näytön keskiosa Palaa keskeytymättä: Analyysi on valmis tietokoneella, lepotila. Vilkkuu hitaasti: Häiriötila 9 Pisteet näytön ylä- ja alareunassa Vilkkuvat samanaikaisesti noin kerran sekunnissa: Laite on toimintavalmis ja etsii aktiivisia mittareita tai insuliinipumppuja. Vilkkuvat samanaikaisesti nopeasti: Tiedonsiirto käynnissä 10 Pisteet näytön vasemmassa ja oikeassa reunassa Vilkkuvat samanaikaisesti hitaasti: Raporttitietojen valmistelu Accu-Chek Smart Pix -järjestelmän ohjelmistopäivityksiä voidaan asentaa tietokoneella. Ohjelmistopäivityksen asennuksen aikana näytössä vilkkuvat vuorotellen piste 8 ja pisteet (yhdessä) 9 ja 10. Accu-Chek Smart Pix Käyttöopas 1-5

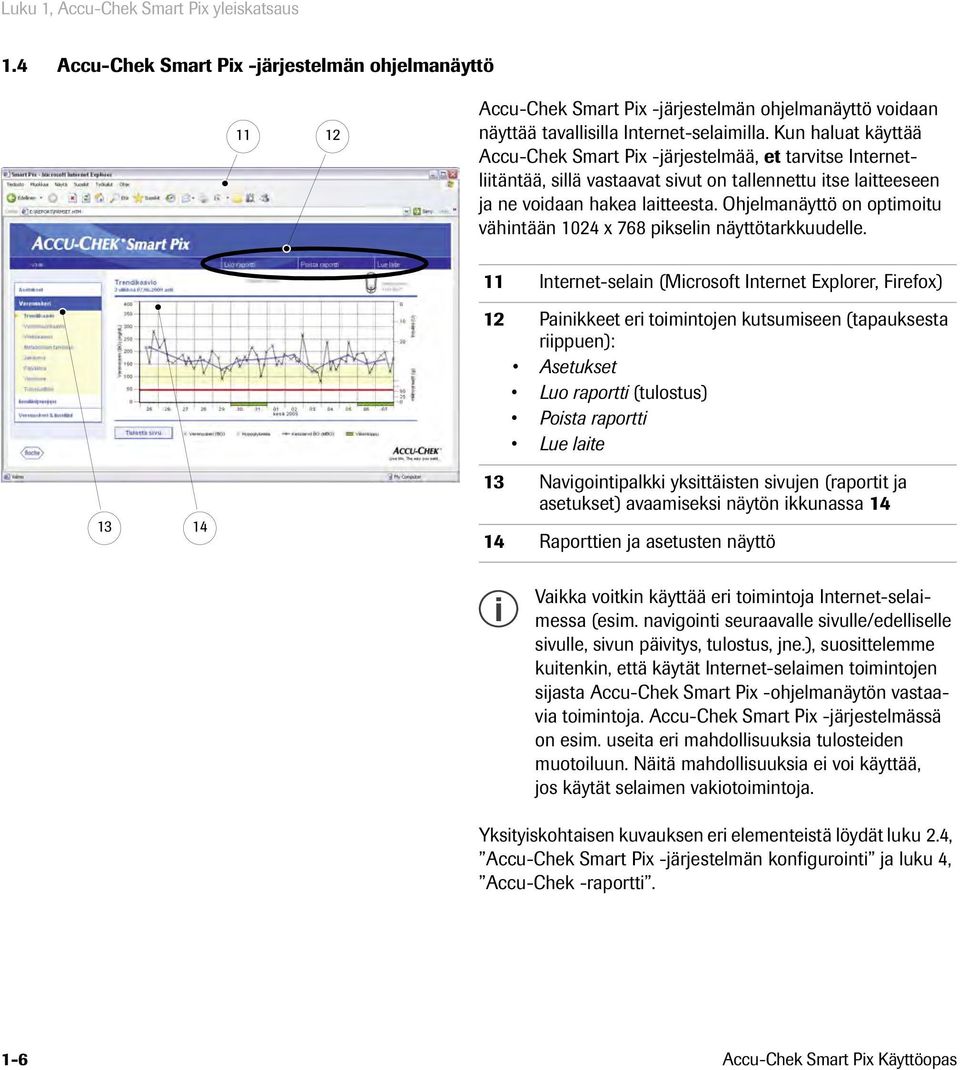

12 Luku 1, Accu-Chek Smart Pix yleiskatsaus 1.4 Accu-Chek Smart Pix -järjestelmän ohjelmanäyttö Accu-Chek Smart Pix -järjestelmän ohjelmanäyttö voidaan näyttää tavallisilla Internet-selaimilla. Kun haluat käyttää Accu-Chek Smart Pix -järjestelmää, et tarvitse Internetliitäntää, sillä vastaavat sivut on tallennettu itse laitteeseen ja ne voidaan hakea laitteesta. Ohjelmanäyttö on optimoitu vähintään 1024 x 768 pikselin näyttötarkkuudelle. 11 Internet-selain (Microsoft Internet Explorer, Firefox) 12 Painikkeet eri toimintojen kutsumiseen (tapauksesta riippuen): Asetukset Luo raportti (tulostus) Poista raportti Lue laite Navigointipalkki yksittäisten sivujen (raportit ja asetukset) avaamiseksi näytön ikkunassa Raporttien ja asetusten näyttö i Vaikka voitkin käyttää eri toimintoja Internet-selaimessa (esim. navigointi seuraavalle sivulle/edelliselle sivulle, sivun päivitys, tulostus, jne.), suosittelemme kuitenkin, että käytät Internet-selaimen toimintojen sijasta Accu-Chek Smart Pix -ohjelmanäytön vastaavia toimintoja. Accu-Chek Smart Pix -järjestelmässä on esim. useita eri mahdollisuuksia tulosteiden muotoiluun. Näitä mahdollisuuksia ei voi käyttää, jos käytät selaimen vakiotoimintoja. Yksityiskohtaisen kuvauksen eri elementeistä löydät luku 2.4, Accu-Chek Smart Pix -järjestelmän konfigurointi ja luku 4, Accu-Chek -raportti. 1-6 Accu-Chek Smart Pix Käyttöopas

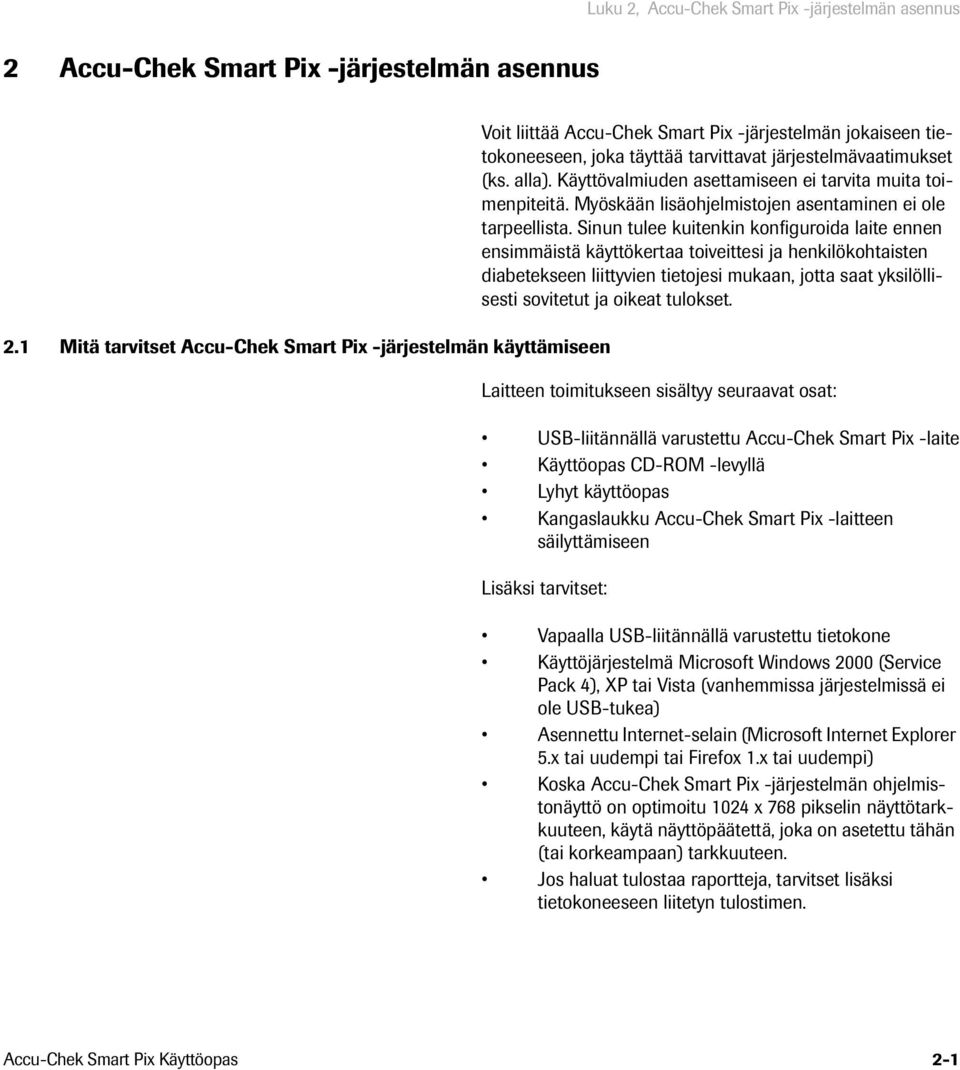

13 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus 2 Accu-Chek Smart Pix -järjestelmän asennus 2.1 Mitä tarvitset Accu-Chek Smart Pix -järjestelmän käyttämiseen Voit liittää Accu-Chek Smart Pix -järjestelmän jokaiseen tietokoneeseen, joka täyttää tarvittavat järjestelmävaatimukset (ks. alla). Käyttövalmiuden asettamiseen ei tarvita muita toimenpiteitä. Myöskään lisäohjelmistojen asentaminen ei ole tarpeellista. Sinun tulee kuitenkin konfiguroida laite ennen ensimmäistä käyttökertaa toiveittesi ja henkilökohtaisten diabetekseen liittyvien tietojesi mukaan, jotta saat yksilöllisesti sovitetut ja oikeat tulokset. Laitteen toimitukseen sisältyy seuraavat osat: USB-liitännällä varustettu Accu-Chek Smart Pix -laite Käyttöopas CD-ROM -levyllä Lyhyt käyttöopas Kangaslaukku Accu-Chek Smart Pix -laitteen säilyttämiseen Lisäksi tarvitset: Vapaalla USB-liitännällä varustettu tietokone Käyttöjärjestelmä Microsoft Windows 2000 (Service Pack 4), XP tai Vista (vanhemmissa järjestelmissä ei ole USB-tukea) Asennettu Internet-selain (Microsoft Internet Explorer 5.x tai uudempi tai Firefox 1.x tai uudempi) Koska Accu-Chek Smart Pix -järjestelmän ohjelmistonäyttö on optimoitu 1024 x 768 pikselin näyttötarkkuuteen, käytä näyttöpäätettä, joka on asetettu tähän (tai korkeampaan) tarkkuuteen. Jos haluat tulostaa raportteja, tarvitset lisäksi tietokoneeseen liitetyn tulostimen. Accu-Chek Smart Pix Käyttöopas 2-1

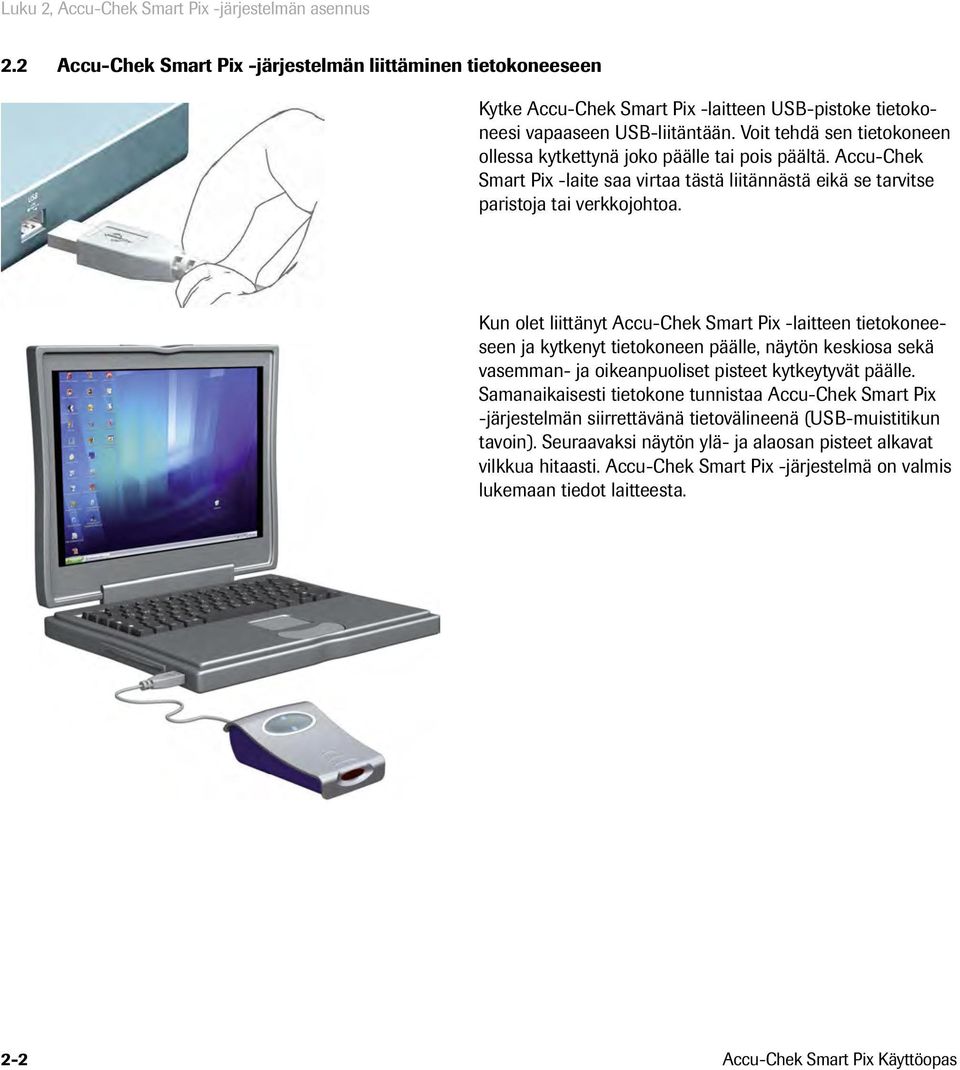

14 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus 2.2 Accu-Chek Smart Pix -järjestelmän liittäminen tietokoneeseen Kytke Accu-Chek Smart Pix -laitteen USB-pistoke tietokoneesi vapaaseen USB-liitäntään. Voit tehdä sen tietokoneen ollessa kytkettynä joko päälle tai pois päältä. Accu-Chek Smart Pix -laite saa virtaa tästä liitännästä eikä se tarvitse paristoja tai verkkojohtoa. Kun olet liittänyt Accu-Chek Smart Pix -laitteen tietokoneeseen ja kytkenyt tietokoneen päälle, näytön keskiosa sekä vasemman- ja oikeanpuoliset pisteet kytkeytyvät päälle. Samanaikaisesti tietokone tunnistaa Accu-Chek Smart Pix -järjestelmän siirrettävänä tietovälineenä (USB-muistitikun tavoin). Seuraavaksi näytön ylä- ja alaosan pisteet alkavat vilkkua hitaasti. Accu-Chek Smart Pix -järjestelmä on valmis lukemaan tiedot laitteesta. 2-2 Accu-Chek Smart Pix Käyttöopas

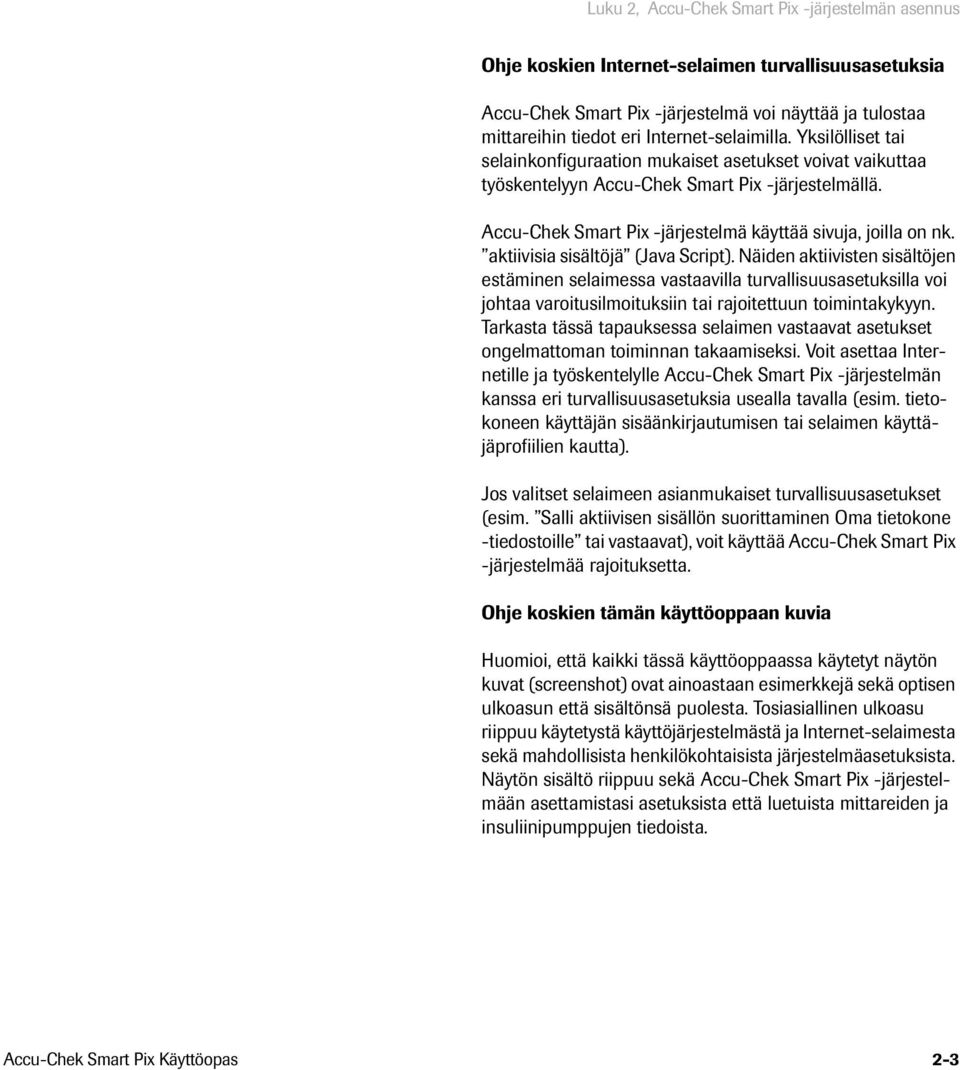

15 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Ohje koskien Internet-selaimen turvallisuusasetuksia Accu-Chek Smart Pix -järjestelmä voi näyttää ja tulostaa mittareihin tiedot eri Internet-selaimilla. Yksilölliset tai selainkonfiguraation mukaiset asetukset voivat vaikuttaa työskentelyyn Accu-Chek Smart Pix -järjestelmällä. Accu-Chek Smart Pix -järjestelmä käyttää sivuja, joilla on nk. aktiivisia sisältöjä (Java Script). Näiden aktiivisten sisältöjen estäminen selaimessa vastaavilla turvallisuusasetuksilla voi johtaa varoitusilmoituksiin tai rajoitettuun toimintakykyyn. Tarkasta tässä tapauksessa selaimen vastaavat asetukset ongelmattoman toiminnan takaamiseksi. Voit asettaa Internetille ja työskentelylle Accu-Chek Smart Pix -järjestelmän kanssa eri turvallisuusasetuksia usealla tavalla (esim. tietokoneen käyttäjän sisäänkirjautumisen tai selaimen käyttäjäprofiilien kautta). Jos valitset selaimeen asianmukaiset turvallisuusasetukset (esim. Salli aktiivisen sisällön suorittaminen Oma tietokone -tiedostoille tai vastaavat), voit käyttää Accu-Chek Smart Pix -järjestelmää rajoituksetta. Ohje koskien tämän käyttöoppaan kuvia Huomioi, että kaikki tässä käyttöoppaassa käytetyt näytön kuvat (screenshot) ovat ainoastaan esimerkkejä sekä optisen ulkoasun että sisältönsä puolesta. Tosiasiallinen ulkoasu riippuu käytetystä käyttöjärjestelmästä ja Internet-selaimesta sekä mahdollisista henkilökohtaisista järjestelmäasetuksista. Näytön sisältö riippuu sekä Accu-Chek Smart Pix -järjestelmään asettamistasi asetuksista että luetuista mittareiden ja insuliinipumppujen tiedoista. Accu-Chek Smart Pix Käyttöopas 2-3

16 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus 2.3 Viimeiset valmistelutoimenpiteet Accu-Chek Smart Pix -laitteen näyttö alkaa vilkkua heti, kun laite on liitetty päällekytkettyyn tietokoneeseen. Näytössä voi näkyä eri signaaleja, jotka merkitsevät eri käyttötiloja (ks. sivu 1-5). Kun Accu-Chek Smart Pix -laite on kytketty tietokoneeseen ja tietokone on kytketty päälle, seuraavat tekijät osoittavat, että laite toimii moitteettomasti: Näytön ylä- ja alareunan pisteet vilkkuvat hitaasti (noin kerran sekunnissa). Tämä näyttö merkitsee, että laite on käyttövalmis ja etsii aktiivisesti mittaria tai insuliinipumppua. Windows (XP) käynnistää automaattisesti ikkunan, jossa siirrettävän tietovälineen (SmartPix) sisältö näkyy kansiona. Jos näin ei tapahdu (esim. Windows käyttöjärjestelmässä), avaa tietokoneellasi Työpöytä-ikkuna kaksoisnapsautuksella. Avautuvassa näytössä SmartPix näkyy siirrettävänä tietovälineenä. Kaksoisnapsauttamalla SmartPix -asemaa (siirrettävä tietoväline) voit nähdä aseman sisällön näytössä. Näet nyt kansion REPORT, tiedoston START.HTM sekä mahdollisesti myös muita tiedostoja ja kansioita. Kun olet suorittanut kaikki mainitut kohdat onnistuneesti tietokoneellasi, Accu-Chek Smart Pix -järjestelmä on valmis lukemaan mittarin tai insuliinipumpun tiedot. Suorita kuitenkin ensin seuraavassa kuvattu konfiguraatio, jotta pystyt luomaan raportit yksilöllisesti ja oikein. Jos et onnistu tämän lyhyen toimintatarkastuksen suorittamisessa (esim. Siirrettävä tietoväline ei näy näytössä), katso luvusta 5 viitteitä mahdollista virheiden aiheuttajista. 2-4 Accu-Chek Smart Pix Käyttöopas

17 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus 2.4 Accu-Chek Smart Pix -järjestelmän konfigurointi Accu-Chek Smart Pix -järjestelmän avulla voit muotoilla raporttien ulkoasun ja niissä käytetyt perusparametrit (esim. kieli, jonka perusasetus on englanti) toiveittesi mukaan. Voit suorittaa nämä konfiguraatiot (ennen ensimmäistä käyttöä) avaamalla Accu-Chek Smart Pix -järjestelmän ohjelmanäytön, joka on tallennettu siirrettävän muistivälineen tiedostoon START.HTM. Avaa tiedosto START.HTM kaksoisnapsautuksella. Tietokoneellesi asennettu Internet-vakioselain käynnistyy samanaikaisesti Accu-Chek Smart Pix -ohjelmanäytön kanssa. Napsauta (kerran, kuten selaimissa tavallista) painiketta Asetukset (Settings). Accu-Chek Smart Pix -laite päättää nyt hakutilan (laitteen näytön keskiosan valo palaa keskeytyksettä). Näet nyt sivun, jossa on Yhteenveto (Summary) sillä hetkellä voimassa olevista asetuksista (oikealla), sekä navigointipalkin, jossa on linkit yksittäisille asetusalueille (vasemmalla). Seuraavat asetusmahdollisuudet ovat käytettävissä: Kieli (Language) Näyttövaihtoehdot (Display Options) näytön ulkoasulle ja vuosiluvulle Henkilökohtaiset asetukset (Personal Setup) nimelle ja aikajaksoille Raporttiasetukset (Report Setup) Seuraavilla sivuilla on yksityiskohtaista tietoa yksittäisistä asetusalueista. Valitse ensin haluamasi kieli, jotta myös muut asetukset näkyvät ohjelmanäytössä tällä kielellä. Accu-Chek Smart Pix Käyttöopas 2-5

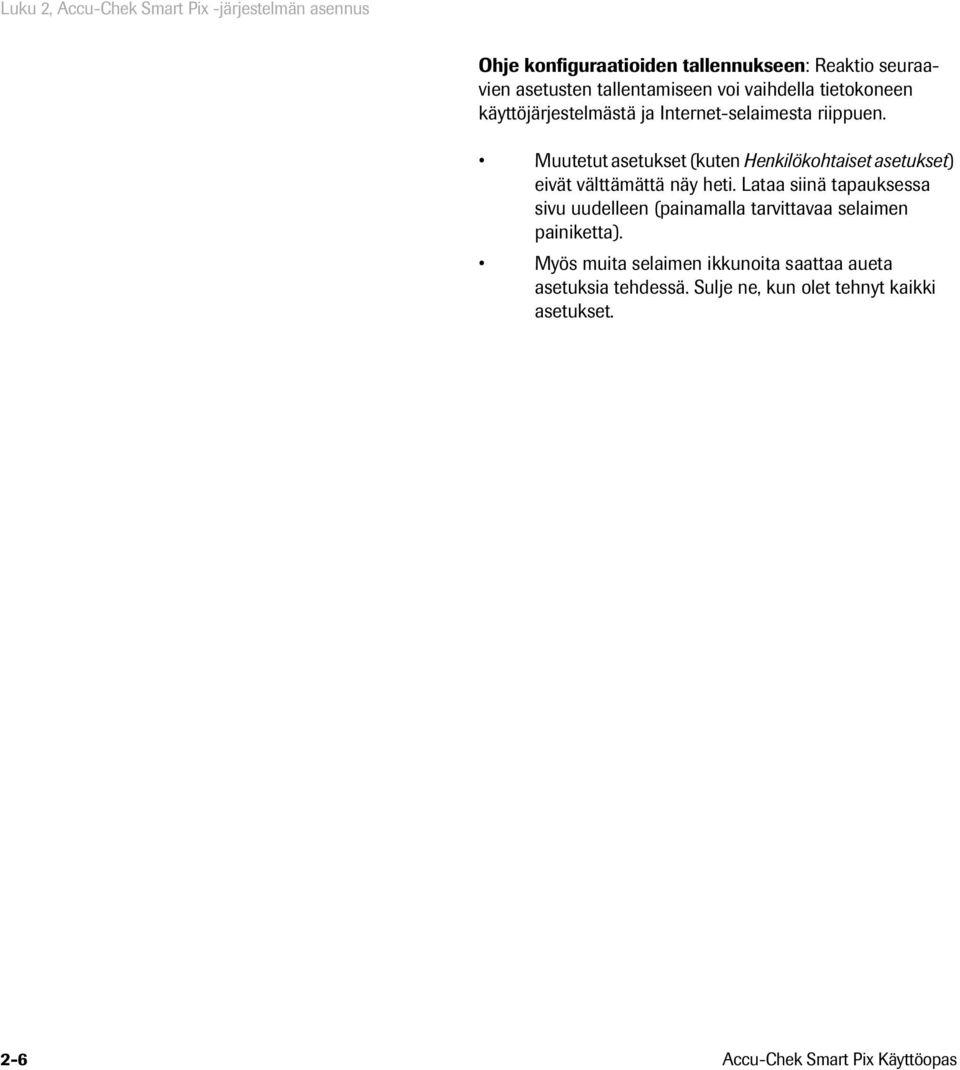

18 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Ohje konfiguraatioiden tallennukseen: Reaktio seuraavien asetusten tallentamiseen voi vaihdella tietokoneen käyttöjärjestelmästä ja Internet-selaimesta riippuen. Muutetut asetukset (kuten Henkilökohtaiset asetukset) eivät välttämättä näy heti. Lataa siinä tapauksessa sivu uudelleen (painamalla tarvittavaa selaimen painiketta). Myös muita selaimen ikkunoita saattaa aueta asetuksia tehdessä. Sulje ne, kun olet tehnyt kaikki asetukset. 2-6 Accu-Chek Smart Pix Käyttöopas

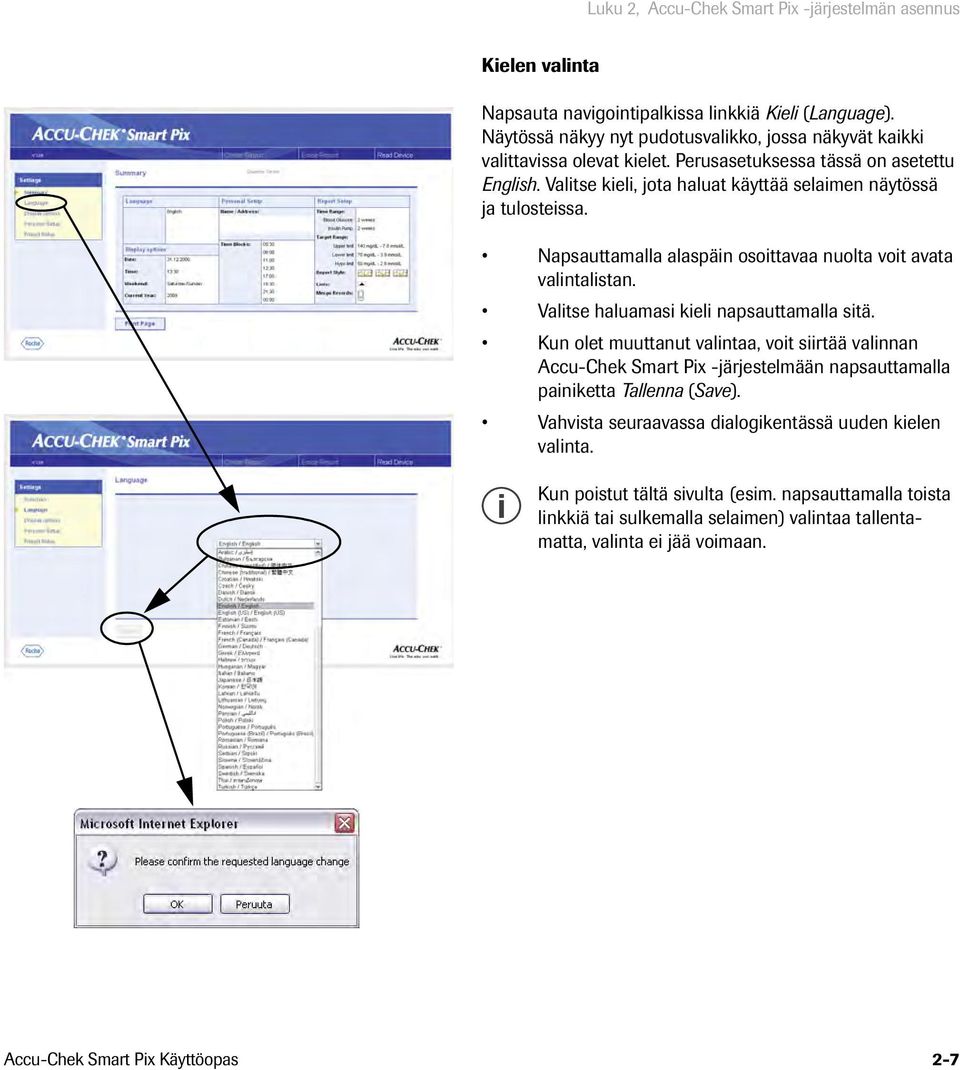

19 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Kielen valinta Napsauta navigointipalkissa linkkiä Kieli (Language). Näytössä näkyy nyt pudotusvalikko, jossa näkyvät kaikki valittavissa olevat kielet. Perusasetuksessa tässä on asetettu English. Valitse kieli, jota haluat käyttää selaimen näytössä ja tulosteissa. Napsauttamalla alaspäin osoittavaa nuolta voit avata valintalistan. Valitse haluamasi kieli napsauttamalla sitä. Kun olet muuttanut valintaa, voit siirtää valinnan Accu-Chek Smart Pix -järjestelmään napsauttamalla painiketta Tallenna (Save). Vahvista seuraavassa dialogikentässä uuden kielen valinta. i Kun poistut tältä sivulta (esim. napsauttamalla toista linkkiä tai sulkemalla selaimen) valintaa tallentamatta, valinta ei jää voimaan. Accu-Chek Smart Pix Käyttöopas 2-7

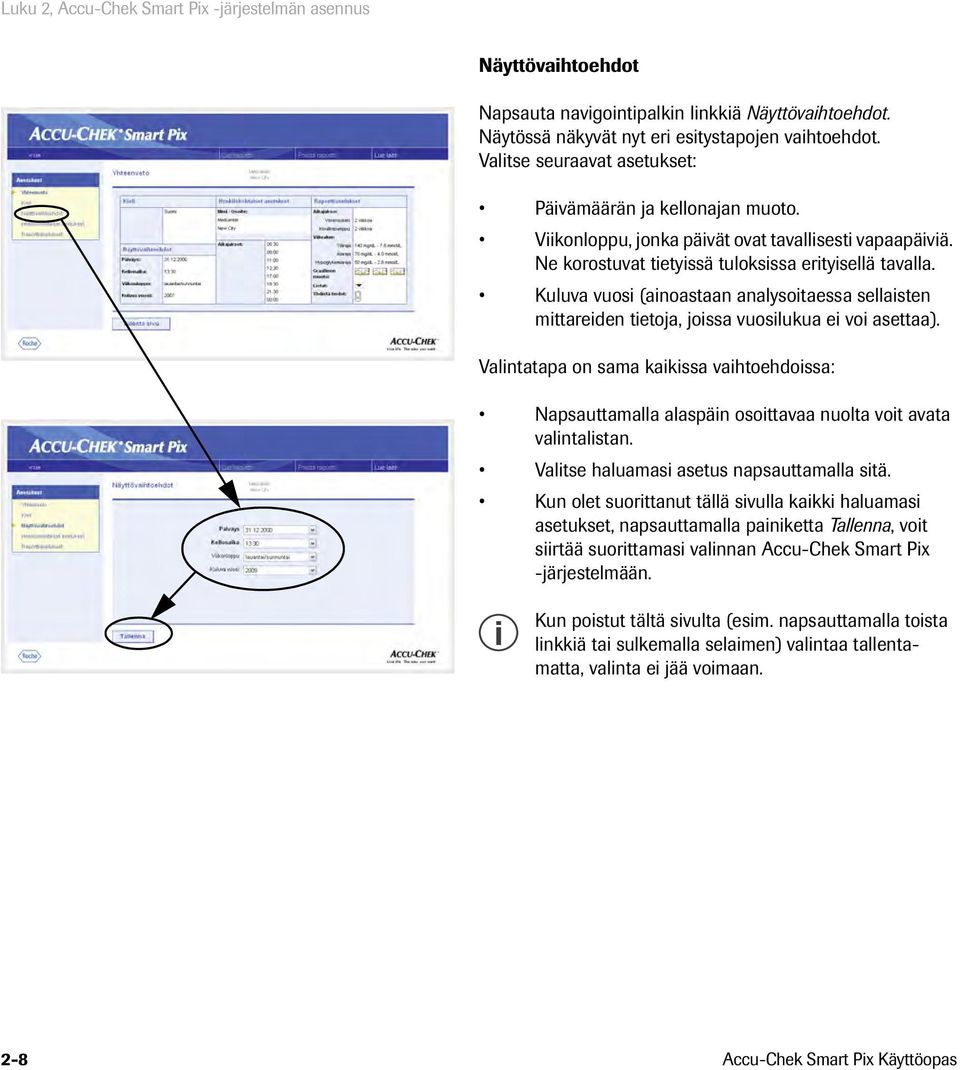

20 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Näyttövaihtoehdot Napsauta navigointipalkin linkkiä Näyttövaihtoehdot. Näytössä näkyvät nyt eri esitystapojen vaihtoehdot. Valitse seuraavat asetukset: Päivämäärän ja kellonajan muoto. Viikonloppu, jonka päivät ovat tavallisesti vapaapäiviä. Ne korostuvat tietyissä tuloksissa erityisellä tavalla. Kuluva vuosi (ainoastaan analysoitaessa sellaisten mittareiden tietoja, joissa vuosilukua ei voi asettaa). Valintatapa on sama kaikissa vaihtoehdoissa: Napsauttamalla alaspäin osoittavaa nuolta voit avata valintalistan. Valitse haluamasi asetus napsauttamalla sitä. Kun olet suorittanut tällä sivulla kaikki haluamasi asetukset, napsauttamalla painiketta Tallenna, voit siirtää suorittamasi valinnan Accu-Chek Smart Pix -järjestelmään. i Kun poistut tältä sivulta (esim. napsauttamalla toista linkkiä tai sulkemalla selaimen) valintaa tallentamatta, valinta ei jää voimaan. 2-8 Accu-Chek Smart Pix Käyttöopas

21 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Henkilökohtaiset asetukset Napsauta navigointipalkissa linkkiä Henkilökohtaiset asetukset. Valintavaihtoehdot näkyvät nyt näytössä. Syöttökenttä tulosteiden yksilöimiseksi (esim. lääkärivastaanoton tai toimipisteen nimi). Tässä kohdassa voit syöttää haluamasi tekstin. Kunkin tekstin pituus on rajallinen. Käytä siksi lyhenteitä tai lisäriviä. Aikajakson asetus. Aikajakson asetuksella jaat 24- tunnin vuorokauden kahdeksaan aikajaksoon, jotka rajataan tärkeillä säännöllisillä tapahtumilla (esim. pääruokailuajat). Jokaisen aikajakson alkamisaika voidaan määrittää, ja aikajakson päättymisaika riippuu seuraavan aikajakson alkamisajasta. Tässä kohdassa asetettuja aikajaksoja käytetään jakamaan raportit optisesti ja kronologisesti aina silloin, kun mittarissa tai insuliinipumpusta ei ole käytettävissä vastaavan tyyppisiä tietoja. Voit muuttaa aikajaksoja 30 minuutin välein. Napsauttamalla (alkamisajan näytön oikealla puolella) ylös osoittavaa nuolta voit siirtää ajankohtaa myöhemmäksi. Napsauttamalla (alkamisajan näytön oikealla puolella) alas osoittavaa nuolta voit siirtää ajankohtaa aikaisemmaksi. Kun olet suorittanut tällä sivulla kaikki haluamasi asetukset, napsauta painiketta Tallenna. Accu-Chek Smart Pix Käyttöopas 2-9

22 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus i Kaikista muista asetuksista poiketen nämä asetukset tekstitiedostossa on tallennettava suoraan siirrettävään tietovälineeseen (Accu-Chek Smart Pix) seuraavassa kuvatulla tavalla. Kun poistut tältä sivulta (esim. napsauttamalla toista linkkiä tai sulkemalla selaimen) valintaa tallentamatta, valinta ei jää voimaan. Kun napsautat kohdassa Henkilökohtaiset asetukset painiketta Tallenna, selaimessa aukeaa ikkuna, jossa näkyvät tälle alueelle asettamasi asetukset. Toimi seuraavasti: Napsauta linkkiä Tallenna tekstin alaosassa tai valitse valikossa Tiedosto käsky Tallenna nimellä Valitse seuraavassa dialogikentässä tallennuskohde, nimi ja muita tiedostomääreitä: Valitse tallennuskohteeksi Siirrettävä tietoväline (Accu-Chek Smart Pix). Seuraavat asetukset ovat oletusasetuksia eikä niitä saa muuttaa (jos ne ovat näkyvissä): Nimi Settings Tiedostotyyppi Tekstitiedosto (*.txt) Koodaus Unicode (UTF-8) Kun kaikki annetut tiedot ovat oikein, napsauta painiketta Tallenna ja sulje teksti-ikkuna sulkupainikkeella (ikkunan yläoikeassa kulmassa). Accu-Chek Smart Pix -järjestelmä lukee tällä tavalla luodun tiedoston ja tiedot siirtyvät pysyvästi (seuraavaan muutokseen asti) Accu-Chek Smart Pix -järjestelmän asetuksiin. Tämän jälkeen tiedosto poistetaan Accu-Chek Smart Pix Käyttöopas

23 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Raporttiasetukset Napsauta navigointipalkissa linkkiä Raporttiasetukset. Näytössä näkyvät nyt vaihtoehdot tulevaisuudessa luotaville raporteille. Valitse seuraavat asetukset: Luotavien raporttien Aikajakso erikseen verensokerimittareille (1, 2, 4, 6, 8, 10 ja 12 viikkoa) ja insuliinipumpuille (1, 2 tai 4 viikkoa). Viitealue verensokerin mittausarvoille. Tälle asetuksella asetetaan ylä- ja alaraja-arvo sekä hypoglykemiaraja. Nämä arvot on saatettu konfiguroida myös ulkoisesti pienemmin välein. Siinä tapauksessa arvot näkyvät harmaina. Jos haluat muuttaa tällaisia arvoja, voit valita vain ennalta määritettyjen arvojen (rajallisesta) normaalivalikoimasta. Tulosten Graafinen muoto. Tämä valinta vaikuttaa siihen, kuinka paljon yksityiskohtia graafisessa esityksessä tullaan näyttämään. Listat: Näytön listojen järjestys (nouseva tai laskeva). Yhden tai useamman mittarin tietojen analysointi yhdessä. Aikajakson valinta Voit avata valintalistan erikseen verensokerimittareille ja insuliinipumpuille napsauttamalla alaspäin osoittavaa nuolta. Valitse haluamasi aikajakso napsauttamalla sitä. Accu-Chek Smart Pix Käyttöopas 2-11

24 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Viitealue Voit avata valintalistan erikseen ylä- ja alarajalle napsauttamalla alaspäin osoittavaa nuolta. Valitse haluamasi arvo napsauttamalla sitä. Myös hypoglykemiarajan valintalistan voit avata napsauttamalla alaspäin osoittavaa nuolta. Valitse haluamasi arvo napsauttamalla sitä. Graafinen muoto Osa graafisista raporteista voidaan esittää kahdessa eri muodossa. Nämä muodot poikkeavat toisistaan lähinnä siinä, kuinka yksityiskohtaisia tietoja ne antavat. Raporttimuoto Yksityiskohtainen osoittaa tarkan suuntauksen ja sisältää kaikki yksittäisarvot. Raporttimuodossa Suuntaukset voidaan helposti tulkita suuntauksia ja kehityksiä (ilman yksittäisiä arvotietoja). Trendikaavio-, Vuorokausikaavio- ja Viikkokaavio-raportteja varten raporttimuoto on mahdollista määrittää kulloinkin erikseen. Yksityiskohtaista tietoa näiden raporttimuotojen eroista löydät luvussa Raporttimuodot sivuilla 4-5. Listojen järjestys Sekä verensokeria että insuliinipumppua koskevista tiedoista on saatavana raportteja, jotka näkyvät luettelomuodossa. Valitse tällä asetuksella, alkaako lista uusimmasta vai vanhimmasta arvosta Accu-Chek Smart Pix Käyttöopas

25 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Usean mittarin tietojen analysointi yhdessä Jos käytät useampaa kuin yhtä mittaria (esim. yhtä päivällä ja toista yöllä), on hyvä että kaikilla mittareilla saadut tiedot näkyvät raporteissa. Analyysiin voi käyttää korkeintaan kolmella mittarilla saatuja tietoja kerralla. Valitse haluatko analysoida vain yhdellä vai usealla mittarilla saatuja tietoja. i Kaikissa mittareissa tulee olla sama päivämäärä ja aika-asetus, jotta yhdistettyä tietoa voidaan kunnolla analysoida. Vain silloin raportteja voidaan tulkita ja käyttää hoidon ohjauksen tukena. Kun olet suorittanut tällä sivulla kaikki haluamasi asetukset, napsauttamalla painiketta Tallenna, voit siirtää suorittamasi valinnan Accu-Chek Smart Pix -järjestelmään. i Kun poistut tältä sivulta (esim. napsauttamalla toista linkkiä tai sulkemalla selaimen) valintaa tallentamatta, valinta ei jää voimaan. Accu-Chek Smart Pix Käyttöopas 2-13

26 Luku 2, Accu-Chek Smart Pix -järjestelmän asennus Konfiguroinnin päättäminen Kun olet suorittanut kaikki asetukset toiveittesi mukaan ja haluat heti purkaa mittarin tai insuliinipumpun tiedot, valmistele laite ensin ohjeiden mukaisesti (ks. luku 3). Napsauta painiketta Lue laite hakutilan käynnistämiseksi. Huomioi hakutilan osalta seuraavat kohdat: Jos käynnistät hakutilan napsauttamalla painiketta Lue laite, hakutila sammuu tietyn ajan kuluttua, jos laitetta ei löydy. Tällöin laite antaa vastaavan virheilmoituksen. Kun irrotat Accu-Chek Smart Pix -laitteen tietokoneesta ja liität sen jälleen takaisin tai jos tietokone kytkettiin välillä pois päältä ja takaisin päälle, laite siirtyy automaattisesti hakutilaan. Hakutilan aikaa ei kuitenkaan ole rajoitettu ja se toimii niin kauan, kunnes laite löytyy. Jos haluat asetusten valinnan jälkeen ensin tutustua laitteiden valmisteluun tai muihin seikkoihin, irrota silloin Accu-Chek Smart Pix -laite USB-liitännästä ja kytke se siihen takaisin. Tämä siirtää laitteen jatkuvaan hakutilaan eikä sinun tarvitse suorittaa seuraavia vaiheita rajatussa aikajaksossa. Selaimen ikkuna saattaa sulkeutua, kun irrotat USB-kaapelin. Liitä Accu-Chek Smart Pix -laite takaisin USB-liitäntään ja avaa tiedosto START.HTM uudelleen kaksoisnapsautuksella Accu-Chek Smart Pix Käyttöopas

27 Luku 3, Laitteiden valmisteleminen 3 Laitteiden valmisteleminen Accu-Chek Smart Pix -järjestelmä pystyy hakemaan ja analysoimaan tietoja seuraavista laitteista: Accu-Chek Active Accu-Chek Aviva/Aviva Nano Accu-Chek Aviva Combo/Aviva Expert Accu-Chek Compact/Integra Accu-Chek Compact Plus Accu-Chek Go Accu-Chek Mobile Accu-Chek Performa/Performa Nano Accu-Chek Performa Combo/Performa Expert Accu-Chek Voicemate Plus sekä Accu-Chek Pocket Compass -ohjelmistosta (käytetään kämmentietokoneissa) Käytettäessä Accu-Chek IR Key -avainta (lisävaruste) tiedonsiirtoon voidaan käyttää myös seuraavia mittareita: Accu-Chek Advantage Accu-Chek Comfort Accu-Chek Sensor Seuraavat insuliinipumput sopivat tiedonsiirtoon Accu-Chek Smart Pix -järjestelmään: Accu-Chek D-TRONplus Disetronic D-TRON (plus) Accu-Chek Spirit Accu-Chek Spirit Combo Huom.: Kaikki laitteet eivät ole saatavilla kaikissa maissa. Accu-Chek Smart Pix Käyttöopas 3-1

28 Luku 3, Laitteiden valmisteleminen Nämä laitteet on osittain valmisteltava eri tavoin, jotta ne voivat siirtää tietoja Accu-Chek Smart Pix -järjestelmään. Seuraavilla sivuilla on kuvaus jokaisesta laitteesta ja menettelytavasta, jolla tallennettuja tietoja voidaan analysoida. Löydät tai laitteen käyttäjä löytää nämä tiedot myös mittareiden ja insuliinipumppujen sekä Accu-Chek Pocket Compass -ohjelmiston käyttöohjeista. i i i i Valmistele aina ainoastaan yksi laite samanaikaisesti tiedonsiirtoa varten. Muutoin samanaikaiset yhteydenottoyritykset voivat häiritä tiedonsiirtoa. Vältä myös häiriöitä, joita voisi aiheutua muiden laitteiden, kuten sylimikrojen tai matkapuhelimien infrapunaliitännöistä. Vältä suoraa ulkoista valoa (esim. auringonsäteitä), sillä se voi häiritä tiedonsiirtoa. Jos haluat analysoida useammasta kuin yhdestä laitteesta (esim. mittarista ja insuliinipumpusta tai useasta mittarista) saatuja tietoja, älä napsauta Poista raportti -painiketta tietojen siirron välillä. Aloita tiedonsiirto seuraavista laitteista napsauttamalla Lue laite -painiketta aina, kun edellinen tiedonsiirto on päättynyt. Jos haluat analysoida insuliinipumpusta ja mittarista saatuja tietoja yhdessä, laitteiden on oltava synkronoituja eli kaikkien käytettävien laitteiden päivämäärä- ja aika-asetusten on oltava samat. Eroa saa olla korkeintaan ± 5 minuuttia; jos ero on suurempi, tietoja ei voi analysoida yhdessä. 3-2 Accu-Chek Smart Pix Käyttöopas

29 Luku 3, Laitteiden valmisteleminen Kaikki seuraavat kuvaukset perustuvat seuraaviin edellytyksiin: Accu-Chek Smart Pix -laite on kytketty tietokoneeseen. Tietokone on kytketty päälle, käyttöjärjestelmä on käynnistetty. Accu-Chek Smart Pix -laite on käyttövalmis, kun sen näytön ylä- ja alapisteet vilkkuvat hitaasti (noin kerran sekunnissa). Jos olet jo avannut tiedoston START.HTM selaimessa, näet näytössä viereisen kuvan (hakutila). Accu-Chek Smart Pix Käyttöopas 3-3

30 Luku 3, Laitteiden valmisteleminen 3.1 Accu-Chek Active Accu-Chek Active -mittarissa on infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Käynnistä mittari painamalla näppäintä M yli 3 sekuntia. Näyttöön ilmestyy PC ja tiedonsiirto käynnistyy automaattisesti. 3-4 Accu-Chek Smart Pix Käyttöopas

31 Luku 3, Laitteiden valmisteleminen 3.2 Accu-Chek Aviva/Aviva Nano Accu-Chek Aviva-/Aviva Nano -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke mittari päälle painamalla samanaikaisesti näppäimiä ja niin kauan, kunnes näyttöön tulee kaksi vuorottain vilkkuvaa nuolta. Tiedonsiirto käynnistyy automaattisesti. Accu-Chek Smart Pix Käyttöopas 3-5

32 Luku 3, Laitteiden valmisteleminen 3.3 Accu-Chek Aviva Combo/Aviva Expert Accu-Chek Aviva Combo-/Aviva Expert -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. 10:02 2 Hel 09 Vs-testi Bolusehdotus Pumppu Omat tiedot Asetukset 10:00 2 Hel 09 Katso tiedot Lisää tietoja Raportit Tiedonsiirto Valikko Tiedonsiirto Valitse päävalikosta kohta Omat tiedot ja paina. Valitse Tiedonsiirto ja paina. Tietoja aletaan nyt siirtämään. Kun tiedonsiirto on päättynyt, näyttöön tulee kolmen sekunnin ajaksi ilmoitus Valmis. Tämän jälkeen mittari kytkeytyy pois päältä. i Kun käytät Accu-Chek Aviva Combo -mittari yhdessä Accu-Chek Spirit Combo -insuliinipumpun kanssa, molemmat laitteet on luettava aina samanaikaisesti, jotta saadut tiedot (erityisesti bolusmäärästä ja basaaliarvosta) ovat mahdollisimman täydelliset. Siirtää tietoja Tiedonsiirto Valmis 3-6 Accu-Chek Smart Pix Käyttöopas

33 Luku 3, Laitteiden valmisteleminen 3.4 Accu-Chek Compact/Integra Accu-Chek Compact-/Integra -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke mittari päälle painamalla näppäimiä SET ja MEMO samanaikaisesti. Mittari on nyt päällekytketty ja tiedonsiirtotilassa ilman, että mittari syöttäisi uutta testiliuskaa esiin. Näyttöön tulee kaksi nuolta ja tiedonsiirto käynnistyy automaattisesti. Accu-Chek Smart Pix Käyttöopas 3-7

34 Luku 3, Laitteiden valmisteleminen 3.5 Accu-Chek Compact Plus Accu-Chek Compact Plus -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke mittari päälle painamalla näppäimiä S ja M samanaikaisesti. Mittari on nyt päällekytketty ja tiedonsiirtotilassa ilman, että mittari syöttäisi uutta testiliuskaa esiin. Näyttöön tulee kaksi nuolta ja tiedonsiirto käynnistyy automaattisesti. 3-8 Accu-Chek Smart Pix Käyttöopas

35 Luku 3, Laitteiden valmisteleminen 3.6 Accu-Chek Go Accu-Chek Go -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Käynnistä mittari painamalla näppäintä M yli 3sekuntia. Näyttöön ilmestyy PC ja tiedonsiirto käynnistyy automaattisesti. Jos sinulla on kuvan mukainen versio Accu-Chek Go -mittarista, toimi seuraavasti: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke mittari päälle painamalla näppäimiä ja samanaikaisesti. Näyttöön ilmestyy PC ja tiedonsiirto käynnistyy automaattisesti. Accu-Chek Smart Pix Käyttöopas 3-9

36 Luku 3, Laitteiden valmisteleminen 3.7 Accu-Chek Mobile Accu-Chek Mobile -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari noin 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Paina samanaikaisesti näppäimiä ja niin kauan kunnes mittari käynnistyy. Odota, kunnes näytön tarkistaminen on päättynyt ja näyttöön tulee valikko Tiedonsiirto. Valitse valikosta Tiedonsiirto kohta Analyysiin ja paina. Yhteys muodostetaan ja tietoja aletaan siirtämään. Kun tiedonsiirto on päättynyt, näyttöön tulee kahden sekunnin ajaksi ilmoitus Tieto siirretty. Tämän jälkeen mittari kytkeytyy pois päältä Accu-Chek Smart Pix Käyttöopas

37 Luku 3, Laitteiden valmisteleminen 3.8 Accu-Chek Sensor/Advantage 5 Accu-Chek Sensor-/Advantage -mittarit käyttävät koodisiruasemaa tiedonsiirtoon. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Anna mittarin olla kytkettynä pois päältä koko toimenpiteen ajan. Irrota koodisiru mittarista. Irrota Accu-Chek IR Key -avain 5 Accu-Chek Smart Pix -laitteen kääntöpuolella olevasta lokerosta (jos säilytät sitä siellä). Kytke Accu-Chek IR Key -avain koodisirun tilalle mittariin. Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Tiedonsiirto käynnistyy automaattisesti. Kun tiedonsiirto on päättynyt ja raportti näkyy näytössä: Irrota Accu-Chek IR Key -avain mittarista ja aseta se takaisin tavalliseen säilytyspaikkaansa (esim. Accu-Chek Smart Pix -laitteen kääntöpuolella olevaan lokeroon). Työnnä koodisiru takaisin mittariin. Accu-Chek Smart Pix Käyttöopas 3-11

38 Luku 3, Laitteiden valmisteleminen 3.9 Accu-Chek Comfort 5 Accu-Chek Comfort -mittarit käyttävät koodisiruasemaa tiedonsiirtoon. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Anna mittarin olla kytkettynä pois päältä koko toimenpiteen ajan. Irrota koodisiru mittarista. Irrota Accu-Chek IR Key -avain 5 Accu-Chek Smart Pix -laitteen kääntöpuolella olevasta lokerosta (jos säilytät sitä siellä). Kytke Accu-Chek IR Key -avain koodisirun tilalle mittariin.. Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Tiedonsiirto käynnistyy automaattisesti. Kun tiedonsiirto on päättynyt ja raportti näkyy näytössä: Irrota Accu-Chek IR Key -avain mittarista ja aseta se takaisin tavalliseen säilytyspaikkaansa (esim. Accu-Chek Smart Pix -laitteen kääntöpuolella olevaan lokeroon). Työnnä koodisiru takaisin mittariin Accu-Chek Smart Pix Käyttöopas

39 Luku 3, Laitteiden valmisteleminen 3.10 Accu-Chek Performa/Performa Nano Accu-Chek Performa-/Performa Nano -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke mittari päälle painamalla samanaikaisesti näppäimiä ja niin kauan, kunnes näyttöön tulee kaksi vuorottain vilkkuvaa nuolta. Tiedonsiirto käynnistyy automaattisesti. Accu-Chek Smart Pix Käyttöopas 3-13

40 Luku 3, Laitteiden valmisteleminen 3.11 Accu-Chek Performa Combo/Performa Expert Accu-Chek Performa Combo-/Performa Expert -mittarissa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. 10:02 2 Hel 09 Vs-testi Bolusehdotus Pumppu Omat tiedot Asetukset 10:00 2 Hel 09 Katso tiedot Lisää tietoja Raportit Tiedonsiirto Valikko Tiedonsiirto Valitse päävalikosta kohta Omat tiedot ja paina. Valitse Tiedonsiirto ja paina. Tietoja aletaan nyt siirtämään. Kun tiedonsiirto on päättynyt, näyttöön tulee kolmen sekunnin ajaksi ilmoitus Valmis. Tämän jälkeen mittari kytkeytyy pois päältä. i Kun käytät Accu-Chek Performa Combo -mittaria yhdessä Accu-Chek Spirit Combo -insuliinipumpun kanssa, on molemmat laitteet luettava aina samanaikaisesti, jotta saadut tiedot (erityisesti bolusmäärästä ja basaaliarvosta) ovat mahdollisimman täydelliset. Siirtää tietoja Tiedonsiirto Valmis 3-14 Accu-Chek Smart Pix Käyttöopas

41 Luku 3, Laitteiden valmisteleminen 3.12 Accu-Chek Pocket Compass -ohjelmisto Accu-Chek 10:05 am 3/20/05 Data Transfer Diary Reports Health Management Options Data Transfer 3/20/05 Import Data Export Data Sync. Devices Information Accu-Chek Pocket Compass -ohjelmisto käyttää tiedonsiirtoon kämmentietokoneen infrapunaliitäntää. Voit lukea tiedot kämmentietokoneesta seuraavalla tavalla: Aseta kämmentietokone korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Kytke kämmentietokone päälle ja käynnistä Accu-Chek Pocket Compass -ohjelmisto. Napsauta päävalikossa Data Transfer (tiedonsiirto). Napsauta sen jälkeen Export Data (tiedonvienti). Tiedonsiirto käynnistyy automaattisesti. Menu Export Data Transferring data... Cancel Accu-Chek Smart Pix Käyttöopas 3-15

42 Luku 3, Laitteiden valmisteleminen 3.13 Accu-Chek Voicemate Plus Accu-Chek Voicemate Plus -ääniyksikössä on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Accu-Chek Voicemate Plus -ääniyksikön infrapunaliitäntä on laitteen oikealla puolella lähellä numeronäppäimistöä. Kytke ääniyksikköön virta, paina 0-näppäintä kerran ja 3-näppäintä kaksi kertaa (Tiedonsiirto-valikko, Siirrä tietoa infrapunaliitännän kautta tietokoneelle). Tiedonsiirto käynnistyy automaattisesti Accu-Chek Smart Pix Käyttöopas

43 Luku 3, Laitteiden valmisteleminen 3.14 Accu-Chek D-TRONplus- (ja Disetronic D-TRONplus) -insuliinipumppu Accu-Chek D-TRONplus- (Disetronic D-TRONplus) -insuliinipumpussa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. Varmista, että Accu-Chek (Disetronic) D-TRONplus -insuliinipumppusi on tilassa STOP ja että näppäinlukko (KeyLock) on deaktivoitu tai avattu. Painamalla näppäintä 4 kertaa voit valita toiminnon Tiedonsiirto. Vahvista valintasi näppäimellä. Sisäänrakennettu infrapunaliitäntä on nyt aktiivinen ja tiedonsiirto käynnistyy automaattisesti. Kun tiedonsiirto on päättynyt ja raportti näkyy näytössä: Paina näppäintä, jotta tiedonsiirtotila sulkeutuu. Käynnistä insuliinipumppu uudelleen (tila RUN), jotta insuliinin basaalin anto ei keskeydy tarpeettoman pitkäksi ajaksi. Accu-Chek Smart Pix Käyttöopas 3-17

44 Luku 3, Laitteiden valmisteleminen 3.15 Accu-Chek Spirit -insuliinipumppu Accu-Chek Spirit -insuliinipumpussa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. 15: Varmista, että Accu-Chek Spirit -insuliinipumppu on tilassa STOP. YHTEYS Paina näppäintä niin kauan, kunnes näyttöön tulee ilmoitus YHTEYS. TIEDONSIIRTO Vahvista valintasi näppäimellä. Sisäänrakennettu infrapunaliitäntä on nyt aktiivinen ja tiedonsiirto käynnistyy automaattisesti. Kun tiedonsiirto on päättynyt ja raportti näkyy näytössä: Paina näppäintä, jotta tiedonsiirtotila sulkeutuu. Käynnistä insuliinipumppu uudelleen (tila RUN), jotta insuliinin basaalin anto ei keskeydy tarpeettoman pitkäksi ajaksi Accu-Chek Smart Pix Käyttöopas

45 Luku 3, Laitteiden valmisteleminen 3.16 Accu-Chek Spirit Combo -insuliinipumppu Accu-Chek Spirit Combo -insuliinipumpussa on sisäänrakennettu infrapunaliitäntä tiedonsiirtoa varten. Voit lukea tiedot näistä laitteista seuraavalla tavalla: Aseta mittari korkeintaan 10 cm:n etäisyydelle Accu-Chek Smart Pix -laitteen infrapunaikkunasta. Kummankin infrapunaikkunan on osoitettava toisiaan päin. 10: TIEDON- SIIRTO TIEDONSIIRTO ALOITA TIEDONSIIRTO LOPETA Varmista, että Accu-Chek Spirit Combo -insuliinipumppu on tilassa STOP. Paina näppäintä niin kauan, kunnes näyttöön tulee ilmoitus TIEDONSIIRTO. Vahvista valintasi näppäimellä. Painamalla uudelleen näppäintä tiedonsiirto käynnistyy. Sisäänrakennettu infrapunaliitäntä on nyt aktiivinen ja tiedonsiirto käynnistyy automaattisesti. Kun tiedonsiirto on päättynyt ja raportti näkyy näytössä: Paina näppäintä, jotta tiedonsiirtotila sulkeutuu. Käynnistä insuliinipumppu uudelleen (tila RUN), jotta insuliinin basaalin anto ei keskeydy tarpeettoman pitkäksi aikaa. Accu-Chek Smart Pix Käyttöopas 3-19

46 Luku 3, Laitteiden valmisteleminen 3.17 Tietoa Accu-Chek -insuliinipumppujen kellonaika-asetuksista Jos joudut muuttamaan Accu-Chek -insuliinipumppusi asetettua kellonaikaa, huomioi seuraavaa: i Älä muuta Accu-Chek -insuliinipumppusi kellonaikaa, jos olet ohjelmoinut insuliinin annostelua varten aikakohtaisia muutoksia (esim. tilapäinen basaalin annosnopeus, hidastettu bolus tai yhdistelmäbolus) ja tämä muutos on vielä voimassa (eli ohjelmoitu aikajakso ei ole vielä kulunut umpeen). Tässä tapauksessa Accu-Chek Smart Pix -järjestelmä ei mahdollisesti pysty analysoimaan tallennettuja insuliinipumpun tietoja. Muuta insuliinipumppusi asetettua kellonaikaa ainoastaan silloin, kun insuliinipumppu on käyttötilassa STOP. Jos haluat siirtää Accu-Chek -insuliinipumppusi kellonaikaa taaksepäin (esim. kesäajan päätyttyä tai vaihdettaessa aikavyöhykettä matkustettaessa länteen), ja haluat analysoida saatuja tietoja Accu-Chek Smart Pix -järjestelmällä: i Lue Accu-Chek -insuliinipumpusta saadut tiedot, ennen kellonajan siirtämistä. Luettaessa tietoja seuraavan kerran, Accu-Chek Smart Pix -järjestelmä analysoi ainoastaan ne tiedot, jotka tallennettiin kellonajan siirtämisen jälkeen. Jos käytät insuliinipumppua yhdessä verensokerimittarin kanssa ja analysoit molemmista laitteista saatuja tietoja Accu-Chek Smart Pix -järjestelmällä, muuta kaikkien laitteiden kellonajat aina samanaikaisesti. Täten varmistat, että raporteissa esitetyt tiedot luokitellaan ajallisesti oikein. Yhdistettyjä raportteja luodaan pääsääntöisesti vain laitteista, joiden päivämäärä- ja kellonaika-asetukset ovat yhdenmukaiset Accu-Chek Smart Pix Käyttöopas

47 Luku 4, Accu-Chek -raportti 4 Accu-Chek -raportti Kun olet käynnistänyt tiedonsiirron mittarista, insuliinipumpusta tai Accu-Chek Pocket Compass -ohjelmistosta aiemman luvun ohjeiden mukaan, tapahtuu seuraavaa: Pisteet näytön ylä- ja alareunassa vilkkuvat nopeasti tiedonsiirron aikana. Älä liikuta laitetta tiedonsiirron aikana, jottei tiedonsiirto häiriinny. Kun tiedot on siirretty, Accu-Chek Smart Pix -järjestelmä valmistelee raportit. Pisteet näytön vasemmassa ja oikeassa reunassa vilkkuvat (hitaammin) raporttien valmistelun aikana. Kun raportit ovat valmiita, näytön keskiosan valo palaa keskeytyksettä. Tällä näytöllä on kaksi merkitystä: raportit ovat saatavana tietokoneella ja laitehaku kytkeytyy pois päältä (valmiustila). Mittariin tai insuliinipumppuun tallennettuja arvoja ei poisteta tiedonsiirron yhteydessä. Accu-Chek Smart Pix -järjestelmä luo raportteja (Accu-Chek Report), joissa on erilaisia graafisia ja tilastollisia analyysejä. Näytössä on periaatteessa käytettävissä raportin kaikki elementit. Tulostettavat raporttielementit voidaan määrittää tapauskohtaisesti. Accu-Chek Smart Pix Käyttöopas 4-1

48 Luku 4, Accu-Chek -raportti 4.1 Raporttien tulostaminen Kaikki näytössä näkyvät raportit voidaan myös tulostaa. Kun olet suorittanut tiedonsiirron onnistuneesti ja haluat tulostaa yhden tai useamman raportin, älä käytä selaimen integroitua tulostustoimintoa, vaan Accu-Chek Smart Pix -järjestelmän omia tulostustoimintoja. Napsauta missä tahansa raportin näkymän valikkopalkissa painiketta Luo raportti. Valitse haluamasi raportit, jotka kootaan tulostusta varten. Napsauta sitten näytön alareunassa painiketta Luo raportti. Napsauta näytössä painiketta Tulosta. Seuraavassa dialogikentässä voit valita vielä haluamasi tulostimen ja tarvittaessa konfiguroida sen. Napsauta painiketta Tulosta, kun haluat käynnistää tulostuksen valitulla tulostimella. Sulje tulostuksen esikatseluikkuna. Jos haluat tulostaa ainoastaan näytössä juuri näkyvän analyysin, paina kyseisen raportin alapuolella olevaa painiketta Tulosta sivu. 4-2 Accu-Chek Smart Pix Käyttöopas

49 Luku 4, Accu-Chek -raportti 4.2 Verensokeri: Yleistä tietoa raporteista Raporttityypit Accu-Chek Smart Pix -järjestelmä laatii yksi- tai monisivuisia raportteja määritetylle aikajaksolle (esim. edelliset 2 tai 4 viikkoa). Aikajakso ja toteutustapa on asetettu konfiguraation yhteydessä. Seuraavat raporttielementit ovat mahdollisia (verensokeri) raportissa: [1] Trendikaavio [2] Vuorokausikaavio [3] Viikkokaavio [4] Metabolinen tarkistus [5] Jakauma [6] Päiväkirja [7] Yleiskuva [8] Tulosluettelo Viereisessä kuvassa on esimerkkejä raportin tulostetuista versioista. Accu-Chek Smart Pix Käyttöopas 4-3
