1 OMA ENERGIA. PARAS ENERGIA. GEOENERGIA KOTEIHIN

2 MITÄ GEOENERGIA ON? Geoenergia on uusiutuvaa maahan varastoitunutta auringon energiaa. Sitä saadaan kallioperästä ja maan pintakerroksesta. Geoenergian hyödyntäminen rakennusten lämmityksessä ja viilennyksessä lisää Suomen energiaomavaraisuutta ja vähentää samalla riippuvuutta hiilen ja puun käyttämisestä energiantuotannossa sekä ulkomailta tuodusta öljystä. Geoenergia on lähienergiaa parhaimmillaan sekä vastuullinen ja kannattava sijoitus tulevaisuuteen. VALITSE EDULLINEN, LUOTETTAVA JA ITSENÄINEN GEOENERGIA Riippuvuus sähkön- ja öljynhinnan vaihtelusta on ollut viime aikoina runsaasti esillä julkisessa keskustelussa. Geoenergiajärjestelmä tarjoaa ekologisuuden lisäksi luotettavan sekä ulkopuolisista tekijöistä riippumattoman lämmön ja viilennyksen lähteen. Geoenergiaan sijoitetulle pääomalle saa aina hyvän tuoton. MIKSI ROTOTEC? 10 VUODEN TAKUU Rototec on turvallinen valinta. Asiantuntijuus sekä laadukkaat yksityiskohdat mahdollistavat maalämpökaivoillemme ja työllemme 10 vuoden takuun. TOIMITUSVARMUUS Rototecillä on asiakkaiden tarpeisiin räätälöity toiminnanohjausjärjestelmä, jonka ansiosta Rototec on markkinoiden toimitusvarmin maalämpöä poraava yritys. HYVÄ KALUSTOKAPASITEETTI Rototecilla on Suomen laajin ja nykyaikaisin kalusto. Tämä mahdollistaa pitävät aikataulut niin pienten kuin suurten maalämpöprojektien läpiviennissä kaikkialla Suomessa. ROTOTEC ON EUROOPAN SUURIN MAALÄMPÖKAIVOJEN PORAAJA Ammattitaitoiset tekijät sekä yli maalämpökaivon kokemus takaavat sen, että saat varmasti toimivan ja juuri tarpeisiisi räätälöidyn ratkaisun luotettavasti ja tehokkaasti.

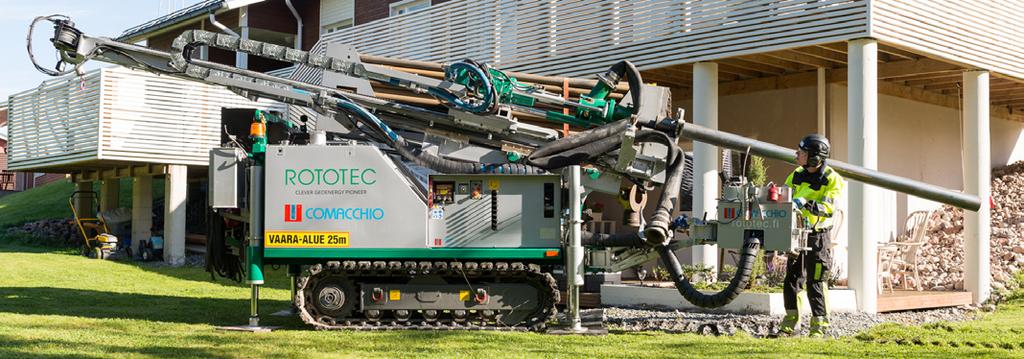

3 KERUUPUTKISTON ASENNUS TIETOA GEOENERGIAN ASENTAMISESTA ENERGIAKAIVON PORAUS Energiankaivon poraamiseen kuluu omakotitalossa pääsääntöisesti yksi päivä. Paikalle tuodaan ensin kivituhkan keräämistä varten kontti. Kontin koko on 2 m x 2 m x 3,5 m. Kontti voidaan sijoittaa normaalisti enintään 25 metrin päähän porauspaikasta. Kontin tuoja soittaa aina ennen tuloaan. Hän tarvitsee tuolloin tiedon tulevan kaivon paikasta, jotta osaa sijoittaa sen oikein. Poraaja saapuu paikalle poravaunulla ja kompressorilla varustetulla kuorma-autolla, joka on noin 12 metriä pitkä ja painaa noin kg. Kuorma-auton vaatima tila on syytä huomioida etukäteen sekä tiedottaa tarvittaessa naapurustoa esimerkiksi kadun mahdollisesta sulkemisesta. Kuorma-auton ja porauspaikan välinen matka voi olla normaalisti enintään metriä. Poravaunu tarvitsee tilaa 3x6 metriä. Se on 7 metriä korkea ja painaa 9000 kiloa. Porauspaikalla tulee huomioida mahdolliset montut, rinteet, oksat ja pihakivet, jotta poravaunulla on esteetön kulku paikalle. pelto, johon aines voidaan puhaltaa. Jos poraus suoritetaan ilman konttia, emme voi vastata mahdollisista vahingoista, joita vesi- ja kiviaineseos aiheuttaa. Työskentely tapahtuu klo 7 22 välisenä aikana. TURVALLISUUS PORAUKSEN AIKANA Porauksen aikana asiaton oleskelu porausalueella on kielletty. Porausalue on poravaunun ympäristö ja sieltä kuorma-autolle sekä keruukontille ulottuva alue. Jos porausalueella joudutaan kuitenkin kulkemaan, on huolehdittava että poraaja on tietoinen asiasta ja on antanut kulkemiseen luvan. Keruuputkiston asentaja saapuu tavallisesti noin viikon kuluttua kaivon poraamisesta. Tarkempi ajankohta sovitaan aina tapauskohtaisesti ja asentaja soittaa ennen tuloaan. Kaivutyö suoritetaan yleensä lapiolla tai minikaivinkoneella noin 40 cm syvyyteen ja putkien sijainti merkitään merkintänauhalla. Vaakaputkisto on eristettyä. Liitokset tehdään muovihitsaamalla. Energiakaivon päälle tuleva muovinen suojakaivo jää maan alle. Seinän läpiviennit tehdään timanttiporauksella. Läpivientien paikat tulee olla merkittynä etukäteen asiakkaan tai myyjän toimesta. Porattavien reikien halkaisija on 70 mm. Jos seinä on erikoiskovaa materiaalia, kuten luonnonkiveä, voidaan läpivientien tekemiseen käyttää ulkopuolista tekijää. Tällöin asiasta on ilmoitettava etukäteen. KAIKKIIN MAALÄMPÖ- KAIVOIHIMME SISÄLTYY Sähkö/muovihitsaus putkiliitoksissa Suojattu ja eristetty vaakaputki Suojaputken kansi, joka kestää 3 barin painetta estäen radonin nousun kaivosta Radontiivistys myös läpivienneissä Suojakaivo kaivon päässä Sijaintikilpi kaivon läheisyydessä SYÖTTÖPUTKET KAIVOLTA TEKNISEEN TILAAN UUDISKOHTEESSA 2 kpl 110 mm syöttöputkea (esim. viemäriputki) Syöttöputkien ja -mutkien tulee olla sisäpinnaltaan sileitä. Mutkat tehdään loivalla kaapelikaarella (tel-kaari 110 mm. Löytyy esim. Meltex. Minimi taivutussäde 50 cm). Näin liuosputket saadaan asennettua vahingoittumattomina. Syöttöputkien päät tulee olla merkittyinä ja tulpat tuina n. 0,5 m päässä energiakaivosta. Putkien päät voivat olla enintään 40 cm syvyydessä. Porauksen jälkeen varausputken päät kaivetaan esiin. Huomioithan, että emme pysty poraamaan kuoppaan. Kaivon ympäriltä kaivetaan niin, että teräsputken voi leikata poikki kulmahiomakoneella. ENERGIAKAIVON LÄPILEIKKAUS Halkaisija kalliossa 4,5 / 115 mm Suojaputken halkaisija 139,7 mm, putken seinämävahvuus 5 mm Teräsputket ovat 3 metrin jaolla, ne porataan aina 2 metriä kiinteästi kallioon ja tiivistetään betonoimalla (pintaveden eristys) Keruuputkisto on tehdasvalmisteinen Kaivon yläpäässä on painetiivis kansi TARKASTUSKAIVO (MUOVIA) KERUUPUTKISTO LÄMPÖPUMPULLE ENERGIAKAIVON SUOJAHATTU MAAKERROS KERUUPUTKISTO KAIVOSSA TERÄSPUTKI TIIVISTYS (ESIM. BETONI) KIINTEÄN KALLION JA TERÄSPUTKEN LIITOKSESSA KERUUPUTKISTO KIINTEÄ KALLIO POHJAVESI PALUUPUTKEN MUOVIHITSATTU JA TEHDASVALMISTETTU LIITOS, KOEPONNISTETTU POHJAPAINO, JOKA OHJAA KERUUPUTKEA PUDOTETTAESSA Porauksen aikana tarvitaan porauspölyn sidontaan paineellista vettä n. 2 5 m 3 porattavan kaivon tuotosta riippuen. Jos vesi otetaan säiliöstä, tulee asiasta ilmoittaa etukäteen, jotta poraaja tietää ottaa mukaan pumpun. Vedenottopiste voi olla enintään 30 metrin etäisyydellä, jotta vedenpaine on riittävä. Poraajalta löytyy yleisesti käytössä olevat vesiliittimet, kuten puutarhaletkun pikaliitin/kynsiliitin. Lisäksi tarvitaan sähköä vesipumpulle, jolla pumpataan vettä kontin pinnasta asiakkaan osoittamaan paikkaan, esim. ojaan tai nurmikolle. Vesi sisältää hieman kiviainesta ja on siksi värillistä. Tämä kannattaa huomioida pumppauspaikkaa valittaessa. Mikäli poraus suoritetaan ilman keruukonttia, tulee huomioida, että vesi- ja kiviaineseos tulee suurella paineella poistoputkesta. Porausta ei voida suorittaa ilman konttia, ellei tontilla ole omaa isoa tyhjää aluetta, esim. metsä tai MUISTILISTA KIINTEISTÖN OMISTAJALLE Huolehdi, että poravaunulla on esteetön pääsy porauspaikalle (auraus, hiekoitus, esteet, ojat yms.) Järjestä sähköä poraajalle, valovirta 10 A/230 V Järjestä paineellista vettä poraajalle, ulkoinen vesiliitäntä tai vastaava Osoita lähtökohtaisesti omalta tontilta paikka keruukontista pumpattavalle vedelle, esim. oja, metsä- tai nurmialue Informoi naapurustoa porauksesta tarpeen mukaan

4 Tiesitkö, että geoenergia on vastuullista sijoittamista tulevaisuuteen yli 10 prosentin tuotolla. USEIN KYSYTTYJÄ KYSYMYKSIÄ Kuinka kauan energiakaivosta tulee geoenergiaa? Oikein mitoitettu energiakaivo tuottaa energiaa käytännössä ikuisesti. Mitkä tekijät vaikuttavat maalämpöpumpun kokoon ja porattavan lämpökaivon syvyyteen? Rakennuksen koko, lämmitystarve sekä lämpimän käyttöveden tarve Rakennuksen lämmönjakojärjestelmä: vesikiertoinen lattialämmitys tai patteriverkosto Lämpöpumpun mitoittaminen osa- tai täysteholle Rakennuksen maantieteellinen sijainti, Pohjois-Suomessa maaperä on viileämpää Voiko kuoppaan porata? Ei, lähtökohtaisesti porauspaikan tulee olla tasainen. Nykyään energiakaivo ei tarvitse betonista huoltokaivoa, vaan kaivon päälle asennetaan muovinen suojakaivo, joka jää maan alle. Vaakaputkisto kaivetaan vasta porauksen jälkeen. Voiko vaakaputkistolle tulevan kaivuun tehdä jo ennen porausta? Ei, koska porauksen aikana tulee usein vettä, joka voisi täyttää vaakaputkistolle kaivetun uran. Jos kaivuu on tehty etukäteen, vesi voi kulkeutua kaivantoa pitkin ei toivottuun paikkaan. Miten pintavesieristys tehdään? Eristys tehdään betonoimalla tarkoitusta varten kehitetyllä erikoistuotteella. Mikä on käyttämänne maalämpönesteen merkki? Käytämme kotimaista Altian valmistamaa ekologista ja etanolipohjaista Naturet-maalämpönestettä. Jos porattava kaivo sijaitsee pohjavesialueella, käytetään porausluvan vaatiessa Altian GeoSafe -maalämpönestettä. Tällöin asiasta tulee erikseen ilmoittaa. Miten järjestelmää huolletaan ja millaisia kustannuksia siitä koituu? Energiakaivot eivät vaadi huoltamista. Lämpöpumpun osalta huollosta sovitaan jälleenmyyjän kanssa. LÄMPÖPUMPPU Maalämpöpumppu toimii samalla periaatteella kuin jääkaappi. Tavoitteena on siirtää lämpöä pois kaapin sisältä huoneilmaan. Lämpöpumppu siirtää lämpöä kallioperästä rakennuksen lämpimään käyttöveteen ja vesikiertoiseen lämmitysjärjestelmään. Lämpöpumpun muodostavat höyrystin, sähkökäyttöinen kompressori, lauhdutin, paisuntaventtiili sekä kylmäaine, jonka kiertoprosessi lämpöpumpussa mahdollistaa järjestelmän toiminnan. Maalämpöpumpun höyrystin on yhteydessä lämpökaivoon. Höyrystimessä lämpökaivolta putkea pitkin tuleva lämmönkeruuneste luovuttaa lämpönsä kylmäaineelle, joka höyrystyy. Tämän jälkeen kylmäainehöyry puristetaan kompressorissa haluttuun, korkeaan lämpötilaan ja paineeseen. Kompressorin jälkeen kylmäainehöyry muuttuu nesteeksi lauhduttimessa, missä se luovuttaa lämpönsä lämpimään käyttöveteen ja lämmönjakoverkostoon. Lauhduttimesta kylmäaine siirtyy paisuntaventtiiliin, joka alentaa kylmäaineen höyrystimen lämpötila- ja painetasolle. Tämä jatkuva, suljettu kylmäaineen kiertoprosessi on maalämpöpumpun toimintaperiaate. HYÖTYSUHDE Mahdollisimman pieni lämpötilaero höyrystimen ja lauhduttimen välillä parantaa lämpöpumpun hyötysuhdetta. Mitä pienempi lämpötilaero höyrystimessä ja lauhduttimessa on, sitä vähemmän lämpöpumpun kompressorin täytyy tehdä työtä, eli siihen kuluu vähemmän sähköä. Höyrystymislämpötilaa nostaa lämpökaivosta tulevan lämmönkeruunesteen mahdollisimman korkea lämpötila. Jotta lämmönkeruunesteen lämpötila pysyisi mahdollisimman korkeana pitkän ajan, lämpökaivot on mitoitettava oikein ja ne tulee sijoittaa tarpeeksi kauas toisistaan. Lisäksi lämpöpumppujärjestelmä voidaan integroida jäähdytykseen ja aurinkokeräimiin, joiden avulla kasvatetaan hyötysuhdetta. Tavoitteena on saada myös lämpöpumpun lauhtumislämpötila mahdollisimman alhaiseksi. Lauhduttimen lämpötila riippuu muun muassa rakennuksen lämmönjakojärjestelmästä. Esimerkiksi vesikiertoinen lattialämmitys vaatii matalamman lämpötilan kuin vanha patteriverkosto. Saat asiantuntijoiltamme suosituksen kiinteistöösi sopivasta lämpöpumpusta. Riippumattomuus öljyn tai sähkön hinnasta ja kulujen ennustettavuus pitkällä aikavälillä on tärkeä peruste geoenergian valinnassa.

5 Rototec on Euroopan suurin geoenergiaratkaisujen toimittaja ja alan innovatiivinen uudistaja. Palvelumme kattavat koko prosessin energiajärjestelmän konsultoinnista asennukseen. Tarjoamme kaukolämmölle ja öljylle vaihtoehdon, joka on edullinen, luotettava ja uusiutuva. Maassa jokaisen tontin alla on kaikki, mitä tarvitaan lämmitykseen ja viilennykseen. Rototec Oy Lasikaari Pirkkala p rototec.fi V1: 2/2017
