1 Käyttöohje ICA44-US3FI4.pdf Ajaminen ja huolto Täryjyrä CA44 Moottori John Deere 5030HF285 Sarjanumero *83X7US5300* x0D Orginalinstruktion Oikeus muutoksiin pidätetään. Painettu Ruotsissa.

2

3 Sisällysluettelo Johdanto... Laite... Käyttötarkoitus... Varoitusmerkit... Turvallisuustiedot... Yleistä... 2 Vakuutus CE-vaatimusten täyttämisestä... 2 Yleiset turvallisuusohjeet... 3 Käyttöturvallisuus... 5 Ajaminen reunalla... 5 Kaltevat alustat... 5 Turvallisuus (lisävarusteet)... 7 Tasoituslevy... 7 Erityisohjeet... 9 Vakioöljyt ja muut suositellut öljyt... 9 Korkeampi ympäristön lämpötila, yli +40 C... 9 Lämpötilat... 9 Painepuhdistaminen... 9 Tulipalon sammuttaminen... 0 Suojakaari (ROPS)... 0 Akun käsitteleminen... 0 Käynnistäminen apuakun avulla... Tekniset tiedot melu, tärinä, sähkölaitteet... 3 Tärinä ohjaamo... 3 Melutaso... 3 Sähköjärjestelmä... 3 Tekniset tiedot mitat... 5 Mitat, näkymä sivusta... 5 Tekniset tiedot painot ja nestetilavuudet... 7 Tekniset tiedot työskentelykapasiteetti ICA44-US3FI4.pdf

4 Tekniset tiedot yleistä... 2 Kiristysmomentti ROPS-pultit Hydraulijärjestelmä Moottorin kilpi, tunnistaminen Tuotetunnistusnumero rungossa Moottorin kilpi PIN-sarjanumeron selitys Moottorin kilvet Moottorin kuvaus, tarrat Sijainti, tarrat Turvatarrat Tietotarrat Jyrän kuvaus mittarit ja hallintalaitteet... 3 Sijainnit mittarit ja hallintalaitteet... 3 Sijainnit kojetaulu ja hallintalaitteet Toimintojen kuvaus Jyrän kuvaus sähköjärjestelmä Sulakkeet Pääsulakkeet Releet Toiminta käynnistäminen Ennen käynnistämistä Päävirtakytkin, kytkeminen päälle Kuljettajan istuin säätäminen Mittarit ja merkkivalot tarkistus Kuljettajan sijainti Lukitus Käynnistäminen Moottorin käynnistäminen ICA44-US3FI4.pdf 20--6

5 Tasoituslevy (lisävaruste) Käyttäminen - ajaminen... 4 Jyrän käyttäminen... 4 Tasoituslevyn (lisävaruste) käyttäminen Toiminta tärytys Tärytys käytössä/pois Tärytyksen ottaminen käyttöön Käyttäminen pysäyttäminen Jarruttaminen Hätäjarruttaminen Tavallinen jarruttaminen Virran sammuttaminen Pysäköiminen Valssien jarrupalikat Päävirtakytkin Pitkäaikainen pysäköiminen Moottori Akku Ilmanpuhdistin, pakoputki Polttoainesäiliö Hydraulisäiliö Renkaat Suojapeitteet Ohjaussylinterin saranat Muut... 5 Nostaminen... 5 Ohjausnivelen lukitseminen... 5 Jyrän nostaminen... 5 Ohjausnivelen lukituksen avaaminen Hinaus ICA44-US3FI4.pdf

6 Vaihtoehto Lyhyt hinaus dieselmoottorin toimiessa Vaihtoehto Lyhyt hinaus, kun dieselmoottori ei toimi Taka-akselin jarru Jarrujen vapauttaminen Valssijarrun irrottaminen Valssin moottorijarru Jyrän hinaus Jyrän valmisteleminen kuljetusta varten Ajo-ohjeet - Yhteenveto Ennaltaehkäisevä huolto Hyväksyntä- ja vastaanottotarkastus Takuu Huolto Voiteluaineet ja symbolit... 6 Huoltosymbolit Huolto Huoltokaavio Huolto- ja tarkastuskohteet Yleistä käyttötunnin välein (päivittäin) ENSIMMÄISTEN 50 käyttötunnin välein käyttötunnin välein (viikoittain) käyttötunnin välein (kuukausittain) käyttötunnin välein (kolmen kuukauden välein) käyttötunnin välein (kuuden kuukauden välein) käyttötunnin välein (vuosittain) Ylläpito 0 tunnin välein Ilmankierto tarkistaminen Jäähdytysnesteen taso, tarkastus Dieselmoottori - Öljytason tarkastus ICA44-US3FI4.pdf 20--6

7 Jarrut, tarkistaminen Hydrauliöljysäiliö - Öljytason tarkastus Polttoainesäiliö, täyttö Huolto 50 tuntia... 7 Kaapimet - tarkistus ja säätäminen... 7 Renkaat - ilmanpaine - pyöränmutterit - kiristäminen Ilmansuodatin Pääsuodattimen tarkastaminen ja vaihtaminen Ilmansuodattimen ilmaisimen nollaaminen Varasuodatin - vaihto Ilmanpuhdistin - Puhdistaminen Huolto 250 tuntia Taka-akselin tasauspyörästö - Öljytason tarkastus Taka-akselin hammaspyöräkotelo - Öljytason tarkastus Taka-akselin tasauspyörästö - Öljytason tarkastus Valssi Öljytason tarkastus Ruuviliitosten kireyden tarkistaminen Kumielementit ja kiinnitysruuvit - Tarkastus Jäähdytin - Tarkastus/puhdistus Akku Nestetason tarkastus Akkukenno Nestetaso Huolto 500 tuntia... 8 Polttoainesuodattimen vaihtaminen... 8 Säätimet ja nivelet - Voitelu Ajosuunnan säätimen nivelet tarkistaminen ja voiteleminen Dieselmoottori - öljyn ja suodattimen vaihtaminen Huolto 000 tunnin välein Hydraulisuodatin - vaihtaminen ICA44-US3FI4.pdf

8 Polttoainesäiliö puhdistus Hydraulisäiliö, tyhjentäminen Taka-akselin tasauspyörästö - Öljynvaihto Taka-akselin hammaspyöräkotelon öljyn vaihtaminen Taka-akselin planeettavaihteisto - öljynvaihtaminen Huolto 2000 tunnin välein... 9 Hydraulisäiliö öljyn vaihtaminen... 9 Valssi öljynvaihto Ohjausnivel tarkistus ICA44-US3FI4.pdf 20--6

9 Johdanto Johdanto Laite CA44 on viiden tonnin täryjyrä. Se on tarkoitettu putkikaivantojen ja teiden tiivistämiseen sekä käytettäväksi ahtaissa paikoissa. Jyrän avulla voidaan myös korjata patoja, voimaloita, pysäköintialueita ja lentokenttiä. Käyttötarkoitus CA44 on saatavana D-versiona (sileä valssi) ja PD-versiona (padfoot-valssi). Sileällä vetävällä valssilla varustettu versio (D) tarttuu hyvin myös jyrkkiin pintoihin. Vaimentimilla ja valssivedolla varustettu PD-versio on tarkoitettu erityisesti pehmeän tai savisen maaperän tiivistämiseen. Varoitusmerkit VAROITUS! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa vakavia tai hengenvaarallisia henkilövahinkoja, jos varoitusta ei noudateta. HUOMAUTUS! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa konevaurion, jos varoitusta ei noudateta. Turvallisuustiedot Jokaisen jyrän käyttäjän tulee tutustua sen mukana toimitettuun turvallisuusohjeeseen. Seuraa aina turvallisuusohjeita. Älä poista ohjetta laitteesta. Kaikkien käyttäjien on luettava turvallisuus- ja käyttöohjeet huolellisesti. Seuraa aina turvallisuusohjeita. Varmista, että tämä käyttöohje on aina helposti käytettävissä. Lue koko käsikirja ennen koneen käynnistämistä ja minkään huoltotyön aloittamista. Huolehdi hyvästä ilmanvaihdosta (kohdepoisto), jos dieselmoottoria käytetään sisätiloissa ICA44-US3FI4.pdf

10 Johdanto Yleistä Käyttöohje sisältää tietoja laitteen toiminnasta ja huollosta. Jyrän moitteettoman toiminnan varmistamiseksi on tärkeää, että jyrä huolletaan oikein. Jyrä on pidettävä puhtaana, niin että mahdolliset vuodot ja irtoamaisillaan olevat pultit ja liitännät voidaan havaita hyvissä ajoin. Tarkasta jyrä päivittäin ennen sen käynnistämistä. Tutki koko jyrä sen varmistamiseksi, ettei siinä ole vuotoja tai muita vikoja.. Tarkasta myös maa jyvän alla, josta vuodot on usein helppo havaita. OTA YMPÄRISTÖ HUOMIOON! Varmista, ettei öljyä, polttoainetta ja muita ympäristölle haitallisia aineita pääse luontoon. Toimita käytetyt suodattimet, jäteöljy ja mahdollisen ylijäänyt polttoaine aina keräyspisteeseen. Käsikirja sisältää ohjeet määräajoin suoritettavista toimenpiteistä, jotka yleensä suorittaa jyrän kuljettaja. Moottorin ohjekirjassa on valmistajan antamia ohjeita. Vakuutus CE-vaatimusten täyttämisestä (koskee EU/ETA-maissa myytäviä laitteita) Tällä laitteella on CE-merkintä. Se osoittaa, että tämä laite täyttää sitä toimitetaessa konedirektiivin 2006/42/EU terveyttä ja turvallisuutta koskevat vaatimukset ja tähän laitteeseen sovellettavat muiden direktiivien vaatimukset. Tämän laitteen mukana toimitetaan vaatimustenmukaisuusvakuutus, jossa on mainittu sovellettavat direktiivit, niitä täydentävät määräykset sekä sovellettavat harmonisoidut standardit ja muut määräykset. 2 ICA44-US3FI4.pdf 20--6

11 Yleiset turvallisuusohjeet Lue myös turvallisuuskäsikirja. Yleiset turvallisuusohjeet. Käyttäjän on ymmärrettävä KÄYTTÖOHJEKIRJAN sisältö ennen jyrän käynnistämistä. 2. Varmistu, että kaikkia HUOLTOKÄSIKIRJAN ohjeita on noudatettu. 3. Jyrää saavat ajaa ainoastaan koulutetut ja/tai kokeneet kuljettajat. Jyrään ei saa ottaa matkustajia. Käytä jyrää aina istuen. 4. Älä koskaan aja jyrää, joka on säätöjen tai korjausten tarpeessa. 5. Nouse jyrään tai poistu siitä vain sen ollessa paikoillaan. Käytä kahvoja ja kaiteita. Ylös ja alas kiivettäessä suositellaan kolmipisteotetta, ts. aina kaksi jalkaa ja toinen käsi tai kaksi kättä ja toinen jalka koskettavat koneeseen. Älä koskaan hyppää alas jyrästä. 6. Kaatumissuojaa (ROPS=Roll Over Protective Structures) on aina käytettävä, kun konetta käytetään epävarmoilla alustoilla. 7. Aja hitaasti jyrkissä mutkissa. 8. Vältä ajamista kaltevalla alustalla. Aja kaltevalla alustalla vain ylös tai alas. 9. Varmista reunojen ja aukkojen lähellä ajettaessa, että vähintään 2/3 valssista on aikaisemmin tiivistetyn materiaalin päällä eli kiinteällä pinnalla. 0. Varmista, ettei ajosuunnassa ole esteitä jyrän edessä tai takana, maassa tai ilmassa.. Aja erityisen varovasti epätasaisella pinnalla. 2. Käytä jyrässä olevia turvavarusteita. ROPS-kaatumissuojalla varustetuissa jyrissä on käytettävä turvavyötä. 3. Pidä jyrä puhtaana. Poista lika ja rasva välittömästi ohjaamon kävelysillalta. Pidä kaikki kilvet ja tarrat puhtaina ja helposti luettavina. 4. Turvallisuustoimet ennen tankkaamista: - Sammuta moottori. - Älä tupakoi. - Älä tankkaa avotulen läheisyydessä. - Maadoita täyttösuutin kipinöinnin välttämiseksi. 5. Ennen huoltoa tai korjausta: - Tarkista valssit ja tasoituslevyt. - Poista kuormitus tarvittaessa. 6. Jos äänitaso on yli 85 db(a), suositellaan kuulosuojaimia. Äänitaso voi vaihdella sen mukaan, millaisella alustalla koneella ajetaan ja mitä laitteita koneessa käytetään ICA44-US3FI4.pdf 3

12 Yleiset turvallisuusohjeet 7. Älä tee jyrään turvallisuuteen vaikuttavia muutoksia. Muutokset ovat sallittuja ainoastaan Dynapacin kirjallisen hyväksynnän jälkeen. 8. Älä käytä jyrää, ennen kuin hydrauliöljy on saavuttanut normaalin työlämpötilan. Jarrutusmatka saattaa kasvaa, kun öljy on kylmää. Lisätietoja on pysäyttämisestä kertovassa luvussa. 9. Käytä oman turvallisuutesi vuoksi aina - kypärää - teräsvahvisteisia työjalkineita - kuulosuojaimia - heijastavaa ja selkeästi näkyvää liiviä - suojakäsineitä 4 ICA44-US3FI4.pdf 20--6

13 Käyttöturvallisuus Käyttöturvallisuus Ajaminen reunalla Reunojen lähellä ajettaessa vähintään 2/3 valssista on oltava täysin kantavan alustan päällä. Muista, että ohjausliike siirtää koneen painopistettä ulospäin. Esimerkiksi vasemmalle ohjattaessa painopiste siirtyy oikealle. Vähintään 2/3 Kuva: Valssien sijainti reunalla ajettaessa Kaltevat alustat Tämä kulma on mitattu tasaisella, kovalla alusta kone paikallaan. Ohjauskulma oli nolla, tärytykset olivat pois päältä ja kaikki säiliöt täynnä. Muista, että irtonaisella alustalla, konetta käännettäessä, tärytyksen ollessa kytkettynä, koneen ollessa liikkeessä ja painopisteen ollessa korkeammalla jyrä voi kaatua jo ilmoitettua pienemmässä kulmassa. Kaatumissuojia (ROPS) suositellaan käytettäväksi aina kaltevilla tai epävarmoilla alustoilla ajettaessa. Enintään 20 tai 36 % Kuva: Käyttö kaltevilla alustoilla Vältä mahdollisuuksien mukaan ajamista mäessä sivuttain. Pyri ajamaan mäet ylhäältä alas ja alhaalta ylös ICA44-US3FI4.pdf 5

14 Käyttöturvallisuus 6 ICA44-US3FI4.pdf 20--6

15 Turvallisuus (lisävarusteet) Turvallisuus (lisävarusteet) Tasoituslevy Työn aikana kuljettajan on varmistettava, ettei kukaan oleskele työskentelyalueella. Muista aina lukita tasoituslevy lukkosokalla (), ennen kuin ajat levy ylösnostettuna. Laske levy aina maata vasten, kun siirrät jyrän säilytykseen tai pysäköit sen. Kuva: Tasoituslevy. Lukitussokka (2) ja varsi (2) Tasoituslevy on asetettava siirtoasentoon työskentelyjakson päätteeksi ICA44-US3FI4.pdf 7

16 Turvallisuus (lisävarusteet) 8 ICA44-US3FI4.pdf 20--6

17 Erityisohjeet Erityisohjeet Vakioöljyt ja muut suositellut öljyt Jyrän osat on täytetty tehtaalla voiteluainevaatimusten mukaisilla öljyillä ja nesteillä. Ne soveltuvat käyttöympäristöön, jonka lämpötila on C. Biologisen hydrauliöljyn maksimilämpötila on +35 C. Korkeampi ympäristön lämpötila, yli +40 C Jos käyttöympäristön lämpötila on korkeampi, kuitenkin enintään +50 C, seuraavat ohjeet ovat voimassa: Dieselmoottoria voi käyttää tässä lämpötilassa öljyn ollessa normaali. Muissa osissa on kuitenkin käytettävä seuraavia nesteitä: Hydraulijärjestelmä: Shell Tellus T00 -mineraaliöljy tai vastaava. Muut voimansiirtoöljyä käyttävät komponentit: Shell Spirax AX 85W/40 tai vastaava. Lämpötilat Lämpötilarajat ovat voimassa vakiorakenteiselle jyrälle. Lisävarusteilla, esimerkiksi melunvaimennuksella, varustetut jyrät saattavat vaatia erityishuomiota korkeammilla lämpötila-alueilla. Painepuhdistaminen Älä ruiskuta suoraan sähkölaitteisiin. Ohjauspaneelia ei saa pestä painepesurin avulla. Puhdistusaineet voivat vaurioittaa sähkölaitteita. Niitä ei saa käyttää. Joissakin tapauksissa moottoritilassa on sähköinen käyttövipu ja ohjelmarasia. Niitä ei saa pestä painepesurilla tai vedellä. Riittää, että ne pyyhitään puhtaiksi. Suojaa polttoainesäiliön korkki muovipussilla ja sulje se kuminauhalla. Tämä estää paineistettua vettä ICA44-US3FI4.pdf 9

18 Erityisohjeet pääsemästä säiliön korkin huohotusreikiin. Muutoin voi aiheutua toimintahäiriöitä, esimerkiksi suodattimet voivat tukkeutua. Älä koskaan suuntaa vesisuihkua suoraan polttoainesäiliön korkkiin. Tämä on erityisen tärkeää painepesuria käytettäessä. Tulipalon sammuttaminen Jos jyrä syttyy tuleen, sammuta se käyttämällä ABC-tyyppistä jauhesammutinta. Myös BE-luokan hiilihapposammutinta voidaan käyttää. Suojakaari (ROPS) Turvarakenteeseen (ROPS eli Roll Over Protecting Structure) ei missään tapauksessa saa tehdä hitsausasennuksia tai porata reikiä. Älä koskaan yritä korjata vaurioitunutta ROPS-rakennetta. Se on vaihdettava uuteen ROPS-rakenteeseen. Akun käsitteleminen Akkua irrotettaessa on miinusnavan akkukenkä irrotettava aina ensin. Akkua asennettaessa on aina ensin kiinnitettävä plusnavan akkukenkä. Huolehdi käytetyistä akuista ympäristöystävällisellä tavalla. Akun sisällä on myrkyllistä lyijyä. Älä käytä akun lataamiseen pikalaturia. Muutoin akun käyttöikä lyhenee. 0 ICA44-US3FI4.pdf 20--6

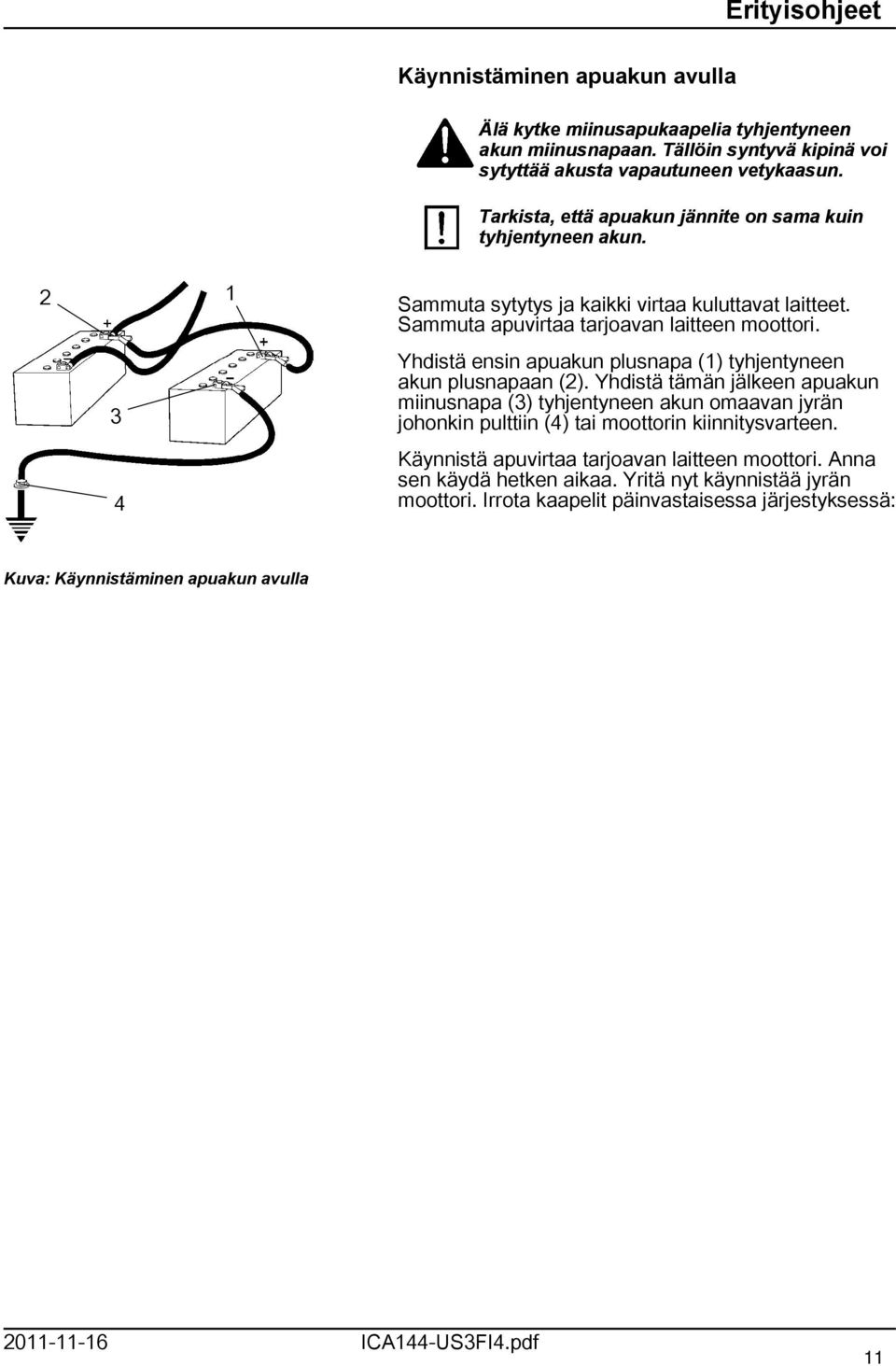

19 Erityisohjeet Käynnistäminen apuakun avulla Älä kytke miinusapukaapelia tyhjentyneen akun miinusnapaan. Tällöin syntyvä kipinä voi sytyttää akusta vapautuneen vetykaasun. Tarkista, että apuakun jännite on sama kuin tyhjentyneen akun Sammuta sytytys ja kaikki virtaa kuluttavat laitteet. Sammuta apuvirtaa tarjoavan laitteen moottori. Yhdistä ensin apuakun plusnapa () tyhjentyneen akun plusnapaan (2). Yhdistä tämän jälkeen apuakun miinusnapa (3) tyhjentyneen akun omaavan jyrän johonkin pulttiin (4) tai moottorin kiinnitysvarteen. Käynnistä apuvirtaa tarjoavan laitteen moottori. Anna sen käydä hetken aikaa. Yritä nyt käynnistää jyrän moottori. Irrota kaapelit päinvastaisessa järjestyksessä: Kuva: Käynnistäminen apuakun avulla ICA44-US3FI4.pdf

20 Erityisohjeet 2 ICA44-US3FI4.pdf 20--6

21 Tekniset tiedot melu, tärinä, sähkölaitteet Tekniset tiedot melu, tärinä, sähkölaitteet Tärinä ohjaamo (ISO 263) Tärinä on mitattu pehmeällä polymeerialustalla EU-direktiivissä 2000/4/EC kuvatulla tavalla, jota sovelletaan Euroopassa myytäviin laitteisiin. Mittauksen aikana tärytys oli käytössä. Kuljettajan istuin oli siirtoasennossa. Mitattu kehoon välittyvä tärinä täyttää direktiivin 2002/44/EC määräykset kiihtyvyyden ollessa 0,5 m/s². (Raja on,5 m/s².) Käsiin ja käsivarsiin välittyvä tärinä oli saman direktiivin mukaan mitattuna 2,5 m/s². (Raja on 5 m/s².) Melutaso Melutaso on mitattu pehmeällä polymeerialustalla EU-direktiivissä 2000/4/EC kuvatulla tavalla, jota sovelletaan Euroopassa myytäviin laitteisiin. Mittauksen aikana tärytys oli käytössä. Kuljettajan istuin oli siirtoasennossa. Taattu äänitaso, L wa 05 db (A) Äänenpainetaso kuljettajan paikalla, L pa 92 ±3 db (A) Poikkeamat edellä annetuista arvoista ovat mahdollisia vallitsevista työolosuhteista riippuen. Sähköjärjestelmä Koneet on EMC-testattu rakennuskoneille tarkoitetun EN 3309:2000 -standardin mukaan ICA44-US3FI4.pdf 3

22 Tekniset tiedot melu, tärinä, sähkölaitteet 4 ICA44-US3FI4.pdf 20--6

23 Tekniset tiedot mitat Mitat, näkymä sivusta Tekniset tiedot mitat Mitat mm tuumat A Akseliväli, valssi ja pyörät L Pituus, vakiovarusteinen jyrä (D) L Pituus, vakiovarusteinen jyrä (PD) H Korkeus ROPS-suojan kanssa (D) H Korkeus ROPS-suojan kanssa (PD) H 2 Korkeus ilman ROPS-suojaa (D) 80 7 H 2 Korkeus ilman ROPS-suojaa (PD) 80 7 D Valssin halkaisija S Valssin kuoren nimellispaksuus P Korkeus, suojat (PD) 76 3 K Tila, traktorin runko (D) K Tila, traktorin runko (PD) K 2 Tila, traktorin runko (D) K 2 Tila, traktorin runko (PD) ICA44-US3FI4.pdf 5

24 Tekniset tiedot mitat Mitat, näkymä sivusta Mitat Dimensioner mm tuumat B Leveys, vakiovarusteinen jyrä O Uloke, vasen puoli 62 2½ O 2 Uloke, oikea puoli 62 2½ R Kääntösäde, ulkoinen R 2 Kääntösäde, sisäinen W Leveys, traktoriosan W 2 Leveys, valssin ICA44-US3FI4.pdf 20--6

25 Tekniset tiedot painot ja nestetilavuudet Tekniset tiedot painot ja nestetilavuudet Painot Käyttöpaino ROPS:in kanssa (EN500) (D) Käyttöpaino ROPS:in kanssa (EN500) (PD) 4800 kg 0,600 lbs 5000 kg,00 lbs Käyttöpaino ilman ROPS-suojaa (D) 4660 kg 0,300 lbs Käyttöpaino ilman ROPS-suojaa (PD) 4860 kg 0,800 lbs Nesteiden määrät Polttoainesäiliö 7.0 litraa 30.9 gallonaa ICA44-US3FI4.pdf 7

26 Tekniset tiedot painot ja nestetilavuudet 8 ICA44-US3FI4.pdf 20--6

27 Tekniset tiedot työskentelykapasiteetti Tekniset tiedot työskentelykapasiteetti Tiivistämistiedot Staattinen lineaarinen kuormitus (D) 2,2 kg/cm 68 pli Staattinen lineaarinen kuormitus (PD) Staattinen lineaarinen kuormitus ROPS-suojan kanssa (D) Staattinen lineaarinen kuormitus ROPS-rakenteen kanssa (PD) 2,2 kg/cm 68 pli Amplitudi (D),5 mm 0,059 tuumaa Amplitud (PD),3 mm 0,05 in Tärinätaajuus, amplitudi 35 Hz 200 tärähdystä minuutissa Keskipakovoima, amplitudi (D/PD) 89 kn 20,000 lb Huomautus: Taajuus on mitattu korkeilla kierroksilla. Mitattu amplitudi on todellinen eikä nimellisarvo ICA44-US3FI4.pdf 9

28 Tekniset tiedot työskentelykapasiteetti 20 ICA44-US3FI4.pdf 20--6

29 Tekniset tiedot yleistä Tekniset tiedot yleistä Moottori Valmistaja/malli John Deere 5030HF285 Turbodiesel Teho (SAE J995) 62 kw 84 hv Moottorin tyhjäkäyntinopeus Kierrosnopeus työskenneltäessä tai siirrettäessä 900 rpm kierr./min. Sähköjärjestelmä Akku Generaattori Sulakkeet 2 V 00 Ah 2V 70A Ks. kappale Sähköjärjestelmä, sulakkeet Renkaat Renkaiden mitat Rengaspaine Vakio 2, kpa (2,0 kp/cm2 ) (29 psi). Traktori 2, kpa (2,0 kp/cm2 ) (29 psi). Renkaat voidaan haluttaessa täyttää nesteellä (lisäpaino enintään 85 kg/rengas). Muista huollon yhteydessä tämän aiheuttama lisäpaino ICA44-US3FI4.pdf 2

30 Tekniset tiedot yleistä Kiristysmomentti Kiristysmomentti (Nm) öljytyille tai kuiville ruuveille momenttiavainta käytettäessä. Metrinen karkea ruuvikierre, kirkas galvanoitu (fzb): LUJUUSLUOKKA: M-kierre 8,8, öljytty 8,8, kuiva 0,9, öljytty 0,9, kuiva 2,9, öljytty 2,9, kuiva M6 8,4 9,4 2 3,4 4,6 6,3 M M M M M M M M M Metrinen karkea kierre, sinkitty (Dacromet/GEOMET): LUJUUSLUOKKA: M-kierre 0,9, öljytty 0,9, kuiva 2,9, öljytty 2,9, kuiva M6 2,0 5,0 4,6 8,3 M M M M M M M M M ICA44-US3FI4.pdf 20--6

31 Tekniset tiedot yleistä ROPS-pultit on aina kiristettävä kuivina. ROPS-pultit Pulttikoko: M6 (500082) Lujuusluokka: 8.8 Kiristysmomentti: 90 Nm Avautumispaine Hydraulijärjestelmä MPa Vetojärjestelmä 40.0 Syöttöjärjestelmä. 2. Tärytysjärjestelmä 23.0 Ohjausjärjestelmät 4.0 Jarrujen vapautus ICA44-US3FI4.pdf 23

32 Tekniset tiedot yleistä 24 ICA44-US3FI4.pdf 20--6

33 Moottorin kilpi, tunnistaminen Moottorin kilpi, tunnistaminen Tuotetunnistusnumero rungossa Jyrän tuotetunnistusnumero (PIN) () on rungon oikeassa etuosassa tai oikeassa yläkulmassa. Kuva. Tuotetunnistusnumero rungon etuosassa Moottorin kilpi Moottori tyyppikilpi () on kiinnitetty rungon etuosan vasemmalle sivulle ohjausnivelen viereen. Kilvessä on valmistajan nimi ja osoite, koneen tyyppi, tuotetunnistenumero, sarjanumero, työpaino, moottoriteho ja valmistusvuosi. Jos kone toimitetaan EU:n ulkopuolelle, kilvessä ei ole CE-merkintää eikä ehkä valmistusvuotta. Kuva: Ohjaamon kävelysilta. Moottorin kilpi Ilmoita jyrän tuotetunnistusnumero varaosatilausten yhteydessä ICA44-US3FI4.pdf 25

34 Moottorin kilpi, tunnistaminen V 0 A A B C D E F 7PIN-sarjanumeron selitys A= Valmistaja B= Tuoteryhmä/malli C= Tarkistuskirjain D= Ei koodausta E= Tuotantolaitos F= Sarjanumero Moottorin kilvet Moottorin tyyppikilpi () on kiinnitetty moottorin oikealle puolelle. EPA-kilpi (2) on vasemmalla. Kilpeen on merkitty moottorin tyyppi, sarjanumero sekä moottoria koskevat tiedot. 2 Ilmoita moottorin sarjanumero varaosia tilatessasi. Lisätietoja on moottorin käsikirjassa. Kuva: Moottori. Tyyppikilpi 2. EPA-kilpi (Yhdysvallat) 26 ICA44-US3FI4.pdf 20--6

35 Moottorin kuvaus, tarrat Moottorin kuvaus, tarrat Sijainti, tarrat Dieselpolttoaine Varoitus kuumista Hydrauliöljyn taso pinnoista 2. Varoitus pyörivistä Akun pääkytkin Biohydraulineste moottoriosista. 3. Varotus: lue Nostopiste Äänitehotaso käyttöohje 4. Käyttöohjekotelo Nostokohdan kilpi Varoitus, käynnistyskaasu 5. Varoitus, Kiinnityspiste puristumisvyöhyke 6. Varoitus, lukitus Rengaspaine ICA44-US3FI4.pdf 27

36 Moottorin kuvaus, tarrat Turvatarrat Varoitus pyörivistä moottoriosista. Pidä kädet turvallisen matkan päässä vaara-alueelta Varoitus, käyttöohje Kuljettajaa kehotetaan tutustumaan koneen turvallisuus-, käyttö- ja huolto-ohjeisiin ennen koneen käyttämistä Varoitus - puristumisvyöhyke, ohjausnivel/valssi Pysy riittävän etäällä puristumisvyöhykkeestä Varoitus, lukitus Runkonivelen on oltava lukittu noston aikana. Lue käyttöohje Varoitus: moottoritilassa on tulikuumia pintoja. Pidä kädet turvallisen matkan päässä vaara-alueelta Varoitus: käynnistyskaasu Käynnistyskaasua ei saa käyttää. 28 ICA44-US3FI4.pdf 20--6

37 Moottorin kuvaus, tarrat Tietotarrat Dieselpolttoaine Hydrauliöljyn taso Nostokohdan kilpi Käyttöohjekotelo Päävirtakytkin Hydraulineste Biologinen hydraulineste Kiinnityspiste Nostopiste Rengaspaine Äänitehotaso ICA44-US3FI4.pdf 29

38 Moottorin kuvaus, tarrat 30 ICA44-US3FI4.pdf 20--6

39 Jyrän kuvaus mittarit ja hallintalaitteet Jyrän kuvaus mittarit ja hallintalaitteet Sijainnit mittarit ja hallintalaitteet Kuva: Mittarit ja kojetaulu Elektroninen nopeudensäädin 20. Tärytys käytössä/pois Matala/korkea 4. Ajovalot 2. Tasoituslevy 5. Työvalot 22. Ohjauspaneeli 6. Varoitusvilkut 3. Seisontajarru päällä/pois 7. Pyörivä varoitusvalo 32. Moottorin diagnostiikan merkkivalo: vakava vika 8. Suuntavalot 33. Moottorin diagnostiikan merkkivalo: vähemmän vakava vika 9. Äänimerkki ICA44-US3FI4.pdf 3

40 Jyrän kuvaus mittarit ja hallintalaitteet Sijainnit kojetaulu ja hallintalaitteet Kuva: Kojetaulu Kuva: kuljettajan paikka 4 5 Kuva: Kuljettajan sijainti Käynnistysvirtakytkin 23 Polttoaine vähissä 3 Hätäpysäytin 24 Moottorin öljynpaine 4 Tärytys käytössä/pois 25 Seisontajarru 5 Käyttöohjekotelo 26 Polttoaineen määrä 6 Ajosuunnan säädin 27 Veden lämpötila, moottorin 7 Istuinkytkin 28 Akku, lataaminen 8 Sulakerasia 29 Hehkutulppa 9 Kojetaulun suojus 30 Tuntilaskuri 0 Tasoituslevy 0 Tasoituslevy 32 ICA44-US3FI4.pdf 20--6

41 Jyrän kuvaus mittarit ja hallintalaitteet Toimintojen kuvaus En Merkintä Symboli Toiminto. Käynnistysvirtakytkin Asennot 2: Moottori sammutettuna, virta-avaimen voi poistaa. Sijainti 3a: Kaikki mittarit ja sähkötoimiset hallintalaitteet saavat virtaa. Asento 3b: Hehkutus. Pidä käynnistyskytkintä tässä asennossa, kunnes lamppu sammuu. Käynnistysmoottori aktivoituu seuraavassa asennossa. Asento 3c: Käynnistysmoottorin aktivoiminen. 2. Elektroninen nopeudensäädin Säätää dieselmoottorin kierroslukua. Matala (900 kierr./min.) Korkea (2870 kierr./min.). 3. Hätäpysäytys Tämän painaminen aktivoi hätäpysäytyksen. Jarru kiinnittyy ja moottori pysähtyy. Varaudu äkkipysäykseen. 4. Tärytys käytössä/pois Kytkin Voit ottaa tärytyksen käyntiin painamalla kerran ja vapauttamalla. Voit sammuttaa tärytyksen painamalla uudelleen. 5. Käyttöohjekotelo Pääset käsiksi käyttöoppaisiin vetämällä ylös ja avaamalla lokeron. 6. Ajosuunnan säädin Dieselmoottori käynnistyy vain säätimen ollessa vapaa-asennossa. Moottori ei käynnisty, jos säädin on muussa asennossa. Jyrän ajosuuntaa ja nopeutta säädetään eteen/taaksesäätimellä. Kun säädintä siirretään eteenpäin, jyrä liikkuu eteenpäin. Kun säädin viedään kauemmas vapaa-asennosta, jyrän nopeus lisääntyy. Mitä kauempana vapaa-asennosta vipu on, sitä suurempi on jyrän nopeus. 7. Istuinkytkin Käytä jyrää aina istuen. Jos käyttäjä nousee seisomaan, kuuluu äänimerkki. Jarrut kiinnittyvät kolmen sekunnin kuluttua ja moottori pysähtyy. 8. Sulakerasia (ohjauspylväässä) Sisältää sähköjärjestelmän sulakkeet. Sähköjärjestelmä-kappaleessa kuvataan sulakkeiden toiminta. 9. Mittarisuoja Laske mittarisuoja mittaritaulun päälle mittarien suojaamiseksi säältä ja ilkivallalta. Lukittava. 0. Tasoituslevyn kytkin Säätää tasoituslevyn asentoa. (lisävaruste) 4. Ajovalot, kytkin (lisävaruste) Ajovalot palavat, kun kytkintä painetaan yläasennossa. Pysäköintivalot palavat, kun kytkintä painetaan ala-asennossa. 5. Työvalot, kytkin (lisävaruste) Työvalot syttyvät painettaessa tätä. 6. Varoitusvalot, kytkin (lisävaruste) Varoitusvalot syttyvät painettaessa tätä ICA44-US3FI4.pdf 33

42 Jyrän kuvaus mittarit ja hallintalaitteet En Merkintä Symboli Toiminto 7. Pyörivä varoitusvalo, virtakatkaisin (lisävaruste) 8. Suuntavalot, kytkin (lisävaruste) Pyörivä varoitusvalo syttyy painettaessa tätä. Asentoa vastaavat suuntavalot palavat. Keskiasennossa valot eivät pala. 9. Äänitorven kytkin Alaspainaminen aktivoi äänitorven. 20. Tärytyskytkin Tärytys aktivoidaan yhdessä eteen/taaksesäätimen kanssa (4). 2. Tasoituslevyn päälle/pois-kytkin (lisävaruste) 22. Ohjauspaneeli Tasoituslevy aktivoituu, kun tätä painetaan. 23. Polttoaineen määrän varoitusvalo 24. Moottorin öljynpaineen varoitusvalo Tämä merkkivalo syttyy polttoainesäiliön ollessa melkein tyhjä. Valo palaa, kun dieselmoottorin voiteluöljynpaine on liian alhainen. Pysäytä moottori välittömästi ja etsi vika. 25. Seisontajarrujen varoitusvalo Kun seisontajarru on käytössä, tämä valo palaa. 26. Polttoaineen määrä Näyttää polttoainesäiliön tason. 27. Varoitusvalo, veden lämpötila Merkkivalo syttyy, kun veden lämpötila on liian kuuma. 28. Akun latauksen varoitusvalo Jos valo palaa dieselmoottorin käydessä, laturi ei lataa. Pysäytä dieselmoottori ja etsi vika. 29. Hehkutulpan varoitusvalo Tämän valon on sammuttava, ennen kuin käynnistyskytkin siirretään asentoon 3c käynnistysmoottorin aktivoimiseksi. 30. Tuntilaskuri Näyttää moottorin käyttötuntimäärän. 3. Seisontajarrun päällä/pois-kytkin Tämän painaminen aktivoi seisontajarrun. Jyrä pysähtyy ja moottori jää toimintaan. Käytä aina seisontajarrua, kun jyrä on kaltevalla alustalla. 32. Moottorin diagnostiikka Punainen merkkivalo. Vakava vika: sammuta moottori heti! Korjaa vika ennen käynnistämistä uudelleen. 33. Moottorin diagnostiikka Keltainen merkkivalo. Vähemmän vakava vika: Korjaa vika mahdollisimman pian. 34 ICA44-US3FI4.pdf 20--6

43 Jyrän kuvaus sähköjärjestelmä Jyrän kuvaus sähköjärjestelmä Sulakkeet Kuvassa on esitetty sulakkeiden sijainti. Alla olevassa taulukossa kerrotaan sulakkeen ampeeritehosta ja toiminnasta. Kaikki sulakkeet ovat lattapistoketyyppisiä. Kuva: Sulakerasia Kone on varustettu 2 voltin sähkövirtajärjestelmällä ja vaihtovirtageneraattorilla. Sulakerasian sulakkeet. Hätäpysäytys, ECU, peruutusvaroitus, vapaa-asento, istuinkytkin, tärytys 5 A 5. Ajovalot: ajovalot, äärivalot, jarruvalot, rekisterikilpivalot 2. Äänimerkki, summeri, ohjauspaneeli 0 A 6. Suuntavalot, varoitusvalot 0 A 3. Pyörivä varoitusvalo, tasoituslevy 0 A 7. Oikeanpuoleiset suuntavalot, sivuvilkkuvalot 5 A 4. Työvalot 20 A 8. Vasemmat suuntavalot, sivuvilkkuvalot 5 A 20 A Pääsulakkeet 2 3 Pääsulakkeita (2) on yksi. Se sijaitsee päävirtakytkimen takana. Muovikoteloon irrottamiseksi on irrotettava kolme ruuvia. Kuva: Moottoritila. Käynnistysrele 2. Pääsulake 3. Esilämmitysrele 4. Esilämmitysreleiden sulake 4 Kaikki sulakkeet ovat lattapistoketyyppisiä. Myös käynnistysrele (), esilämmitysrele (3) ja esilämmitysreleiden sulake(4) ovat täällä. Normaalisyöttö 40 A (Oranssi) Valaistussyöttö* 20 A (Keltainen) Virtalähde, esilämmitin 00 A (Sininen) *Lisävaruste ICA44-US3FI4.pdf 35

44 Jyrän kuvaus sähköjärjestelmä Releet. k7 Suuntavalot 2. K6 Jarruvalot 2 Kuva: Ohjauspylväs Ohjausyksikkö (ECU) sijaitsee kuljettajan istuimen takana kannen (2) alla. Tämä laite huolehtii sähköisesti ajonohjauksesta, kuten tärytyksestä, käynnistämisestä ja pysäyttämisestä. 2 Kuva: Kuljettajan paikka. Ohjausyksikkö (ECU) 2. Kansi 36 ICA44-US3FI4.pdf 20--6

45 Toiminta käynnistäminen Toiminta käynnistäminen Ennen käynnistämistä Päävirtakytkin, kytkeminen päälle Älä unohda päivittäistä huoltoa. Lisätietoja on huolto-ohjeissa. Päävirtakytkin sijaitsee moottoritilassa. Käännä avain () päälle-asentoon. Koko jyrä saa nyt virtaa. Konepelti ei saa olla lukittuna ajon aikana, jotta akkujännite voidaan katkaista tarvittaessa nopeasti. Kuva: Moottoritila. Pääkytkin Kuljettajan istuin säätäminen Säädä kuljettajan istuin mukavaan asentoon niin, että hallintalaitteet ovat hyvin käsillä. Istuinta voidaan säätää pituussuunnassa (). Kuva: Kuljettajan istuin. Säätäminen ICA44-US3FI4.pdf 37

46 Toiminta käynnistäminen Mittarit ja merkkivalot tarkistus 22 Varmista, että hätäpysäytin (2) on vedetty ulos. Kun jyrä on vapaa-asennossa tai kuljettajan istuimella ei ole kuormaa, jarru kiinnittyy automaattisesti. 2 Kuva: Mittaritaulu. Käynnistyskytkin 2. Varoitusvalot 22.Varoituspaneeli Vedä hätäpysäytintä (2). Käännä kytkin () asentoon 3a. Varmista, että kaikki varoituspaneelin (22) varoitusvalot syttyvät. 2 Kuljettajan sijainti Jos jyrään on asennettu ROPS-kaari (2) (kaatumissuoja), käytä aina turvavyötä () sekä suojakypärää. Vaihda turvavyö () aina uuteen, jos se on kulunut tai joutunut suurelle rasitukselle. 4 Tarkasta, että kuljettajanpaikan kumielementit (3) ovat ehjät. Kuluneet elementit heikentävät ajomukavuutta. 3 Kuva: Kuljettajan istuin. Turvavyö 2. ROPS 3. Kumielementti 4. Liukastumissuoja Varmista, että kuljettajanpaikan liukastumissuojat (4) ovat hyvässä kunnossa. Vaihda uusiin, jos kitka on huono. 38 ICA44-US3FI4.pdf 20--6

47 Toiminta käynnistäminen Lukitus Jyrässä on lukitus. Jos kuljettaja nousee istuimeltaan ajosuunnan säätimen ollessaajoasennossa, jyrä pysähtyy ja dieselmoottori sammutetaan kolmen sekunnin kuluttua. Varaudu äkkipysäykseen. Lukitus ei aktivoidu, kun ajosuunnan säädin on vapaalla. Jos hätäpysäytys on aktivoitu, dieselmoottori pysähtyy. Käynnistäminen Moottorin käynnistäminen Varmista, että hätäpysäytin (3) on vedetty ulos. Aseta ajosuunnan säädin (6) vapaa-asentoon. Dieselmoottoria ei voida käynnistää, jos vipu on jossain muussa asennossa. 6 3 Käännä tärytyskytkin (20) pois-asentoon (O-asentoon). Jos ulkoilman lämpötila on korkea, aseta käyntinopeussäädin (2) tyhjäkäyntiasentoon: Matala. Kuva: Kojetaulu. Käynnistyskytkin 2. Moottorin nopeussäädin 3. Hätäjarru 6. Eteen/taakse-säädin 20. Tärytyskytkin 29. Hehkuva merkkivalo Esilämmitys: Käännä avain asentoon II. Kun merkkivalo (29) on sammunut, odota noin 0 sekuntia ja käännä käynnistyskytkin () asentoon 3c. Vapauta käynnistin heti, kun moottori käynnistyy. Älä käytä käynnistysmoottoria liian pitkään. Pidä mielellään muutaman minuutin tauko ennen uutta käynnistysyritystä. Käytä dieselmoottoria lämpimäksi muutaman minuutin ajan ja pidempään, jos ulkoilman lämpötila on alle +0 C. Jos ulkoilman lämpötila on alle 0 C, dieselmoottoria ja hydrauliikkajärjestelmää on lämmitettävä vähintään 5 minuuttia ICA44-US3FI4.pdf 39

48 Toiminta käynnistäminen Tarkista lämpimäksi käyttämisen aikana, että öljynpaineen (24) ja latauksen (28) varoitusvalot sammuvat. Varoitusmerkkivalon (25) tulisi palaa. Kuva. Mittaritaulu 20. Tärytyskytkin 20 Käynnistettäessä ja ajettaessa kylmää moottoria hydrauliöljy on kylmää ja jarrutusmatkat voivat olla pidempiä, kunnes moottori saavuttaa normaalin käyttölämpötilansa Huolehdi kunnon ilmanvaihdosta (kohdepoisto), jos käynnistät dieselmoottorin sisätilassa. Muutoin on olemassa häkämyrkytyksen vaara. Kuva: Kojetaulu 28. Latausmerkkivalo 24. Öljynpaineen merkkivalo 25. Jarrumerkkivalo 29. Hehkutulpan merkkivalo Tasoituslevy (lisävaruste) Muista aina lukita tasoituslevy lukkosokilla (), ennen kuin ajat levy ylösnostettuna. Laske levy aina maata vasten, kun siirrät jyrän säilytykseen tai pysäköit sen. Kuva: Tasoituslevy. Lukitussokat (2 kappaletta) 40 ICA44-US3FI4.pdf 20--6

49 Käyttäminen - ajaminen Käyttäminen - ajaminen Jyrän käyttäminen Jyrää ei saa missään olosuhteissa ajaa maasta. Kuljettajan on istuttava aina kuljettajanistuimella ajon aikana. 2 Aseta käyntinopeussäädin (2) työasentoon: Korkea. Tarkasta ohjauksen toimivuus kääntämällä ohjauspyörää kerran oikealle ja vasemmalle jyrän ollessa paikallaan. 6 3 Tarkasta, ettei työalueella jyrän edessä ja takana ole esteitä. Kuva: Kojetaulu. Käynnistyskytkin 2. Moottorin nopeussäädin 3. Hätäjarru 6. Eteen/taakse-säädin Siirrä ajosuunnan säädintä (6) varovasti eteen- tai taaksepäin halutun ajosuunnan mukaan. Nopeus kasvaa, kun säädintä siirretään kauemmaksi vapaa-asennosta. Ajonopeutta säädetään aina ajosuunnan säätimellä, ei koskaan moottorin käyntinopeudella. Tarkasta hätäjarrun toiminta painamalla hätäjarrupainiketta (3), kun jyrä liikkuu hitaasti eteenpäin. Varaudu äkkipysäykseen. Moottori pysähtyy ja jarrut aktivoituvat. Tarkkaile ajon aikana, että merkkivalot eivät syty ICA44-US3FI4.pdf 4

50 Käyttäminen - ajaminen Tasoituslevyn (lisävaruste) käyttäminen Tarkasta ennen ajoa, että levy on ylimmässä (ylösnostetussa) asennossa. Tarkasta tasoitettava alue ennen levyn käyttöä. Kuva: Ajosuunnan säädin. Tasoituslevyn ohjaussauva Ohjaussauvalla () on viisi asentoa. Keskellä: vapaa-asento. Taaksepäin: levyä nostetaan. Eteenpäin: levyä lasketaan. Kallistaminen: vasemmalle/oikealle (valinnainen). Laske levy aina maata vasten ennen jyrästä poistumista tai sen pysäköimistä. Käytä levyä vain ETEENPÄIN ajettaessa. 42 ICA44-US3FI4.pdf 20--6

51 Toiminta tärytys Toiminta tärytys Tärytys käytössä/pois Tärytys otetaan käyttöön tai poistetaan käytöstä kytkimen (20) avulla. Kuljettajan on kytkettävä tärytys käyttöön päälle ja pois käyttämällä kytkintä (4), joka on ajosuunnan valitsimen pohjassa. Lisätietoja on alla näkyvässä kuvassa. 20 Kuva. Mittaritaulu 20. Tärytyskytkin Tärytyksen ottaminen käyttöön Älä käytä tärytystä jyrän ollessa paikoillaan. Muutoin sekä jyrä että alusta voivat vahingoittua. 4 Tärytys otetaan käyttöön ja pois käytöstä eteen/taaksesäätimen alla olevalla kytkimellä (4). Kytke tärytys pois toiminnasta aina, ennen kuin jyrä pysähtyy. Kuva: Ajosuunnan säädin 4. Tärytyskytkin ICA44-US3FI4.pdf 43

52 Toiminta tärytys 44 ICA44-US3FI4.pdf 20--6

53 Käyttäminen pysäyttäminen Käyttäminen pysäyttäminen Jarruttaminen Hätäjarruttaminen Jarruttaminen tehdään tavallisesti ajosuunnan säätimen avulla. Hydrostaattinen voimansiirto jarruttaa jyrää, kun säädintä siirretään kohti vapaa-asentoa. Kuva. Kojetaulu 3. Hätäpysäytys 3 Myös valssin ja taka-akselin moottorit toimivat hätäjarruina. Voit hätäjarruttaa painamalla hätäjarrupainiketta (3). Pidä ohjauspyörästä kiinni ja varaudu äkkipysäykseen. Jarrut kiinnittyvät ja moottori pysähtyy. Siirrä ajosuunnan säädin hätäjarrutuksen jälkeen vapaa-asentoon ja vedä hätäjarrupainike ylös. Jos jyrässä on lukitus, moottorin käynnistyy uudelleen vain, kun kuljettaja istuu istuimellaan. Tavallinen jarruttaminen Sammuta tärytys painamalla katkaisinta (4). Pysäytä jyrä asettamalla ajosuunnan säädin (6) vapaa-asentoon. Aseta käyntinopeussäädin (2) tyhjäkäyntiasentoon: Matala. Aseta seisontajarrun kytkin (3) päällä-asentoon. 4 Käytä aina seisontajarrua (3), kun jyrä on kaltevalla alustalla. Kuva: Kojetaulu. Avain 2. Nopeuden säädin 3. Hätäjarru 4. Tärytys käytössä / ei käytössä 6. Ajosuunnan valitsin 3. Seisontajarrukytkin Käynnistettäessä ja ajettaessa kylmää moottoria hydrauliöljy on kylmää ja jarrutusmatkat voivat olla pidempiä, kunnes moottori saavuttaa normaalin käyttölämpötilansa ICA44-US3FI4.pdf 45

54 Käyttäminen pysäyttäminen 9 22 Virran sammuttaminen Tarkista, ilmoittavatko mittarit ja varoitusvalot mahdollisesta viasta. Sammuta kaikki valot ja muut sähkölaitteet. Käännä käynnistyskytkin () sammutusasennon jälkeiseen vasemmanpuoleiseen asentoon. Kun työvuoro päättyy, laske mittarisuoja alas (22) ja lukitse se. Kuva: Kojetaulu. Käynnistyskytkin 9. Suojus 22. Varoitusvalot Pysäköiminen Valssien jarrupalikat Kun dieselmoottori on käynnissä, älä koskaan poistu jyrästä painamatta ensin seisontajarrun kytkintä alas. Pysäköi jyrä aina liikenneturvalliseen paikkaan. Aseta valsseihin vierintäesteet, jos jyrä pysäköidään kaltevalle alustalle. Kuva: Pysäköinti. Jarrupalikka 46 ICA44-US3FI4.pdf 20--6

55 Käyttäminen pysäyttäminen Päävirtakytkin Ennen kuin poistut jyrän luota, katkaise virta päävirtakytkimestä () ja ota avain mukaasi. Tämä estää akun tyhjenemisen sekä vaikeuttaa sivullisia käynnistämästä konetta ja ajamasta sillä. Lukitse moottoritilan kansi. Kuva: Traktorirunko, takaa vasemmalta. Akun päävirtakytkin ICA44-US3FI4.pdf 47

56 Käyttäminen pysäyttäminen 48 ICA44-US3FI4.pdf 20--6

57 Pitkäaikainen pysäköiminen Pitkäaikainen pysäköiminen Jos jyrä siirretään pitkäaikaiseen säilytykseen, on noudatettava alla annettuja ohjeita. Toimenpiteet ovat voimassa enintään puolen vuoden säilytysajalle. Ennen jyrän ottamista uudelleen käyttöön merkinnällä * varustetut kohdat palautettava lähtötilaansa. Kuva: Jyrän suojaaminen säältä Pese kone ja kunnosta maalipinta ruostumisen estämiseksi. Levitä paljaisiin kohtiin ruostumista estävää ainetta. Voitele koneen kaikki osat ja levitä rasvaa paljaisiin metallipintoihin. Moottori * Katso valmistajan antamia ohjeita moottorin ohjekirjasta, joka toimitetaan jyrän mukana. Akku * Irrota akku jyrästä, puhdista ja rasvaa akun kengät ja ylläpitolataa akkua kerran kuukaudessa. Akku ei tarvitse muuta huoltoa. Ilmanpuhdistin, pakoputki * Peitä ilmanpuhdistin (ks. kohta "50 käyttötunnin välein" sekä kohta "000 käyttötunnin välein") tai sen ilmanottoaukko muovilla tai teipillä. Peitä myös pakoputken aukko. Tämä estää kosteuden pääsyn moottoriin. Polttoainesäiliö Täytä polttoainesäiliö täyteen kosteuden tiivistymisen estämiseksi. Hydraulisäiliö Täytä hydraulisäiliö ylimpään merkkiin saakka (ks. kohta "0 käyttötunnin välein"). Renkaat Varmista, että ilmanpaine on 200 kpa (2,0 kp/cm2) ICA44-US3FI4.pdf 49

58 Pitkäaikainen pysäköiminen Suojapeitteet * Laske mittarisuoja mittaritaulun päälle. * Peitä koko jyrä suojapeitteellä. Suojapeite ei saa ulottua maahan saakka. * Säilytä jyrää mahdollisuuksien mukaan sisätiloissa ja mielellään tasaisessa lämmössä. Ohjaussylinterin saranat Voitele ohjaussylinterin männänvarsi säilöntärasvalla. Voitele moottoritilan luukkujen saranat. Voitele suuntasäätimen molempien päätyasentojen kirkkaat kohdat (ks. kohta "500 käyttötunnin välein"). 50 ICA44-US3FI4.pdf 20--6

59 Muut Muut Nostaminen Ohjausnivelen lukitseminen Ennen jyrän nostamista on ohjausnivel lukittava äkillisen kääntymisen välttämiseksi Kuva: Ohjausnivel lukitussa asennossa. Lukitustanko 2. Lukitussokka 3. Lukkotappi 4. Lukituskorvake Paino: merkitty jyrän nostokohdan kilpeen. Käännä ohjauspyörä suoraan eteenpäin. Paina hätä/seisontajarrupainike alas. Vedä vaijerilla varustettu lukkosokka (2) irti. Vedä lukkotappi (3) ylös. Käännä lukitusvarsi () ulos ja aseta se lukituskorvakkeen (4) päälle valssin kehyksessä. Työnnä lukkotappi (3) lukitustangon ja lukituskorvakkeen reikien läpi. Lukitse lukkotappi paikalleen lukkosokalla (2). Jyrän nostaminen Koneen bruttopaino on merkitty nostokilpeen (). Teknisissä tiedoissa on lisätietoja. Nostovälineiden, kuten nostoketjujen, teräsliinojen, silmukoiden ja nostokoukkujen on oltava turvamääräysten mukaan mitoitettuja. Älä oleskele ylösnostetun koneen läheisyydessä! Varmista, että nostokoukut ovat tukevasti paikoillaan. Kuva: Jyrän valmisteleminen nostamista varten. Nostokilpi ICA44-US3FI4.pdf 5

60 Muut Ohjausnivelen lukituksen avaaminen Muita avata ohjausnivelen lukitus ennen käyttämistä Käännä lukitusvarsi () takaisin ja lukitse se lukituskorvakkeeseen (4) tapilla (3). Varmista lukitustapin (3) kiinnitys asentamalla lukkosokka (2). Korvake (4) on sijoitettu traktorin runkoon. Kuva: Ohjausnivel avatussa asennossa. Lukitustanko 2. Lukitussokka 3. Lukkotappi 4. Lukituskorvake Hinaus 2 Jyrää voidaan siirtää enintään. 300 metriä noudattamalla alla olevia ohjeita. Vaihtoehto Lyhyt hinaus dieselmoottorin toimiessa Vapauta hätä/seisontajarrupainike ja pysäytä dieselmoottori väliaikaisesti. Aseta varmuuden vuoksi jarrupalikat valssien ja renkaiden eteen jyrän vierimisen estämiseksi. 2 Kuva: Propulsiopumppu. Säätöpultit (2) 2. Lukkomutterit (2) Irrota molemmat lukitussokat (2) ja käännä säätöpultteja () varovasti, kunnes ne pysähtyvät. Avaa nyt venttiilit kääntämällä säätöpultteja () vielä puoli kierrosta. Venttiilin ovat propulsiopumpun päällä. Käynnistä dieselmoottori ja anna sen käydä tyhjäkäyntiä. Jyrää voidaan nyt hinata ja myös ohjata, jos ohjausjärjestelmä on toimintakunnossa. 52 ICA44-US3FI4.pdf 20--6

61 Muut Vaihtoehto 2 Lyhyt hinaus, kun dieselmoottori ei toimi Aseta jarrupalikat valssien ja renkaiden eteen. Tämä estää jyrää lähtemästä liikkeelle, kun jarrut vapautetaan mekaanisesti. Kuva: Taka-akseli. Jarrujenvapautusruuvi (2). Taka-akselin jarru Kaksi jarrujenvapautusruuvia () sijaitsevat taka-akselin edessä ja takana. 2 Jarrujen vapauttaminen Avaa jarrujenvapautusruuvit () ja poista pysäytysaluslevyt (3). Ruuveja ei saa irrottaa kokonaan. Irrota niitä vain sen verran, että aluslevyt voi poistaa. 3 Kuva: Jarrujen vapauttaminen. Jarrujenvapautusruuvi 2. O-rengas 3. Pysäytysaluslevy Kiristä nyt jarrujenvapautusruuveja () vuorotellen, kunnes ne on ruuvattu kokonaan sisään. Jarru on nyt kytketty irti. Kuva: Jarrun vapauttaminen. Jarrujenvapautusruuvi ICA44-US3FI4.pdf 53

62 Muut Valssijarrun irrottaminen Valssin moottorijarru Irrota valssin jarrun keskitulppa (2). Siihen pääsee käsiksi vasemman puolen keskiaukosta (). 2 Kuva: Vasen puoli. Keskiaukko 2. Keskitulppa 3 Kiinnitä pultti (3) kokonaan kuvassa esitetyllä tavalla. Kiinnitä seuraavaksi mutteri (4) siten, että se osuu aluslevyyn. Kierrä vielä 0,5-0,75 kierrosta pitäen ruuvia (3) paikoillaan. Jarru on nyt vapautettu ja jyrää voidaan hinata. Nollaa valssin moottorijarru hinaamisen jälkeen. 4 5 Kuva: Jarrukotelon poikkileikkaus 3. Pultti 4. Mutteri 5. Jarrumäntä 54 ICA44-US3FI4.pdf 20--6

63 Muut Jyrän hinaus Kun jyrää hinataan, hinausajoneuvon on pystyttävä jarruttamaan sitä. Koska jyrässä ei ole tällöin jarruja, on käytettävä hinaustankoa. Hinaa jyrää hitaasti, korkeintaan 3 km/h:n nopeudella. Hinausmatka saa olla enintään 300 metriä. Fig. Bogsering Jyrää hinattaessa tai vedettäessä hinausajoneuvo on yhdistettävä molempiin nostoreikiin. Vetovoiman on vaikutettava koneen pituussuunnassa kuvan mukaisesti. Suurin bruttovetovoima on 75 kn. Palauta edellisen sivun vaihtoehtojen ja 2 mukaan suoritettujen toimenpiteiden muutokset alkutilaan. Jyrän valmisteleminen kuljetusta varten Lukitse ohjausnivel ennen nostamista ja kuljettamista. Noudata kunkin osan ohjeita. Älä kiinnitä mitään niveleen. 3 Kuva: Jyrän kuljetus. Jarrupalikka 2. Rungon tuki 3. Kiinnitysvaijeri 2 3 Lukitse valssit jarrupalikoilla (), jotka kiinnitetään kuljetusajoneuvoon. Aseta pukit valssirungon (2) alle jyrän kumielementtien ylikuormittumisen välttämiseksi kiinnityksen yhteydessä. Kiinnitä jyrä kiinnitysvaijereilla (3) kaikista neljästä kulmasta. Kiinnityskohdat on merkitty tarroilla. Muista avata ohjausnivelen lukitus ennen jyrän käynnistämistä uudelleen ICA44-US3FI4.pdf 55

64 Ajo-ohjeet - Yhteenveto 56 ICA44-US3FI4.pdf 20--6

65 Ajo-ohjeet - Yhteenveto Ajo-ohjeet - Yhteenveto. Noudata Turvallisuuskäsikirjan TURVALLISUUSOHJEITA. 2. Varmista, että kaikkia HUOLTOKÄSIKIRJAN ohjeita on noudatettu. 3. Käännä päävirtakytkin ON-asentoon. 4. Aseta ajosuunnan säädin VAPAA-ASENTOON. 5. Aseta tärytyskytkin asentoon Aseta käyntinopeussäädin tyhjäkäyntiasentoon (900 rpm). 7. Vedä hätäjarrupainike ulos. 8. Käynnistä dieselmoottori ja anna sen lämmetä. 9. Aseta käyntinopeussäädin ajoasentoon (2870 rpm). 0. Aja jyrää. Käytä suuntasäädintä varovasti.. Kokeile jarruja. Muista, että jarrutusmatka pitenee jyrän ollessa kylmä. 2. Käytä tärytystä vain koneen liikkuessa. 3. HÄTÄTILANTEESSA: - Paina hätäpysäytyspainiketta. - Pidä ohjauspyörästä lujaa kiinni. - Valmistaudu äkkipysäykseen. 4. Pysäköitäessä: - Paina hätäjarrupainiketta. - Aseta jarrupalikat valssien ja renkaiden eteen. 5. Nostettaessa: - Perehdy tarvittaviin tietoihin käyttöoppaan avulla. 6. Hinattaessa: - Perehdy tarvittaviin tietoihin käyttöoppaan avulla. 7. Kuljetettaessa: - Perehdy tarvittaviin tietoihin käyttöoppaan avulla. 8. Palautettaessa toimintakuntoon Perehdy tarvittaviin tietoihin käyttöoppaan avulla ICA44-US3FI4.pdf 57

66 Ajo-ohjeet - Yhteenveto 58 ICA44-US3FI4.pdf 20--6

67 Ennaltaehkäisevä huolto Ennaltaehkäisevä huolto Riittävän laaja kunnossapito varmistaa, että jyrä toimii oikein ja sen aiheuttamat kustannukset jäävät mahdollisimman alhaisiksi. Kunnossapito-osa sisältää ohjeet jyrälle määräajoin suoritettavista toimenpiteistä. Huoltosuositukset perustuvat oletukseen, jonka mukaan jyrää käytetään normaaleissa olosuhteissa. Hyväksyntä- ja vastaanottotarkastus Jyrä testataan ja säädetään tehtaalla ennen sen toimittamista. Jyrän saapuessa ennen sen toimittamista asiakkaalle on tehtävä takuuasiakirjan luettelon mukaiset tarkistukset. Kuljetusvaurioista on ilmoitettava heti rahdinkuljettajalle. Takuu Takuu on voimassa vain, jos vastaanottotarkastus ja erillinen huoltotarkastus on tehty takuuasiakirjan ohjeiden mukaisesti ja jyrän takuu on rekisteröity. Takuu ei ole voimassa, jos vian on aiheuttanut puutteellinen huolto, virheellinen käyttäminen, muiden kuin käyttöohjeessa mainittujen voitelu- tai hydrauliikka-aineiden käyttäminen tai säätöjen muuttaminen ilman lupaa ICA44-US3FI4.pdf 59

68 Ennaltaehkäisevä huolto 60 ICA44-US3FI4.pdf 20--6

69 Huolto Voiteluaineet ja symbolit Huolto Voiteluaineet ja symbolit Nesteiden määrät Taka-akseli - Tasauspyörästö 4,5 litraa 4,2 qts - Planeettavaihde 0,9 litraa/puoli 0,95 qts/puoli - Hammaspyöräkotelo 0,3 litraa 0,32 qts Rumpu 6.5 litraa 6.8 qts Hydrauliöljysäiliö 32,0 litraa 8,4 gallonaa Hydrauliikkajärjestelmän öljy 42.0 litraa. gallonaa Voiteluöljy, dieselmoottori.2 litraa.8 qts Jäähdytysneste, dieselmoottori 0.0 litraa 0.5 qts Käytä aina korkealaatuisia voiteluaineita suositeltuina määrinä. Liian suuri rasva- tai öljymäärä voi aiheuttaa ylikuumenemisen, josta on seurauksena osien ennenaikainen kuluminen. MOOTTORIÖLJY Ilman lämpötila C Shell Rimula Super 5W/40, API CF-4 tai vastaava. HYDRAULIÖLJY Ilman lämpötila C Shell Tellus T68 tai vastaava Ilman lämpötila yli +40 C Shell Tellus T00 tai vastaava BIOLOGINEN BP Biohyd SE-S46 HYDRAULIÖLJY Jyrään on voitu tehtaalla täyttää biologisesti hajoavaa öljyä. Vaihdettaessa tai täytettäessä on käytettävä vastaavaa öljytyyppiä. BIOLOGINEN PANOLIN HLP Synth 46 PANOLIN-HYDRAULIÖLJY Koneeseen on voitu tehtaalla täyttää biologisesti hajoavaa öljyä. Vaihdettaessa tai täytettäessä on käytettävä vastaavaa öljytyyppiä. ( VOIMANSIIRTOÖLJY Ilman lämpötila -5 C C Shell Spirax AX 80W/90, API GL-5 tai vastaava. Ilman lämpötila 0 C - yli +40 C Shell Spirax AX 85W/40, API GL-5 tai vastaava. VALSSIÖLJY Ilman lämpötila -5 C C Shell Spirax AX 80W/90, API GL-5 tai vastaava. Ilman lämpötila 0 C - yli +40 C Shell Spirax AX 85W/40, API GL-5 tai vastaava ICA44-US3FI4.pdf 6

70 Huolto Voiteluaineet ja symbolit RASVA POLTTOAINE Shell Retinax LX2 tai vastaava muihin voitelupisteisiin. Lisätietoja on moottorin käsikirjassa. JÄÄHDYTYSNESTE Glycoshell tai vastaava, (seossuhde veden kanssa 50/50) Kestää jäätymistä noin -37 C.n lämpötilaan saakka. Ajettaessa äärimmäisen kuumassa tai kylmässä ilmastossa on käytettävä muita voiteluaineita. Saat lisätietoja osasta Erityisohjeet tai ottamalla yhteyden Dynapaciin. Huoltosymbolit Moottori, öljyntaso Renkaiden ilmanpaine Moottori, öljynsuodatin Ilmansuodatin Hydrauliöljysäiliö, taso Paristo Hydrauliöljyn suodatin Kierrätys Vaihteistoöljyn määrä Polttonesteensuodatin Valssin öljyntaso Jäähdytysnesteen taso Voiteluöljy 62 ICA44-US3FI4.pdf 20--6

71 Huolto Huoltokaavio Huolto Huoltokaavio Huolto- ja tarkastuskohteet ,23, , Kuva: Huolto- ja tarkastuskohteet. Jäähdyttimen säleikkö 4. Kaavinterä 27. Moottorin kiinnitys, 4 kpl 2. Öljyn määrä, dieselmoottori 5. Valssiöljy, tasotulppa, kpl 28. Dieselpolttoaine, täyttö 3. Polttonesteensuodatin 6. Kumielementit ja kiinnitysruuvit 29. Akku 4. Ilmansuodatin 7. Ohjausnivel 30. Jäähdytin 5. Konepelti, saranat 8. Ohjaussylinteri, kpl 3. Käyttöhihna, generaattori 6. Hydrauliöljysäiliö, tasolasi 9. Vauhtipyörä, hydraulipumput 32. Ajosuunnan säädin 7. Ilmanpoistosuodatin 20. Pyöränmutterit 8. Hydrauliikkasuodatin, kpl 2. Rengaspaine 9. Tyhjentäminen, hydraulisäiliö 22. Taka-akseli, tasauspyörästö ja hammaspyöräkotelo 0. Hydrauliöljyn täyttö 23. Taka-akselin planeettavaihteet, 2 kpl. Sulakerasia 24. Taka-akselikiinnitys, 2 puolta 2. Valssi, öljyn täyttäminen 25. Öljynsuodatin, dieselmoottori 3. Valssin moottori 26. Polttoainesäiliön puhdistus ICA44-US3FI4.pdf 63
