1 Ohjelmistoarkkitehtuurit Komponentit Kevät 2014 (Samuel Lahtinen Johannes Koskinen) 1

2 Yleistä Harkkaryhmien viimeistely tapahtuu tänään 2

3 Aikataulua luento: komponentit, komponenttien dokumentaatio yms. luento: suunnittelumallit, komponenttien vuorovaikutus vierailuluento: Mika Siikarla - arkkitehdin arkipäivää luento: harjoitustyön esittely, arkkitehtuurityylit luento: arkkitehtuurityylit paperi luettavaksi/sessio katseltavaksi: lääketieteellistä tietojärjestelmää...? luento: ripaus pilveä, viestipohjaisuutta, vähän liikkuvaa konetta jne. paperi luettavaksi/sessio katseltavaksi: pattern-settiä Janne Sinivirta: Lean Architecture luento: arkkitehtuurin arvionti, DCAR & ATAM harjoitustyön välinäyttö/välipalautus, ei viikkoharjoituksia paperi luettavaksi/sessio katseltavaksi:? luento: muunneltavuuden hallinta, ylläpito

4 Komponentit ja rajapinnat Komponenttien idea: ohjelmistotuotannon rationalisointi Mikä on ohjelmistokomponentti? Komponentit ohjelmistoyksikköinä Rajapinnat Komponenttien räätälöinti Yhteenvetoa 4

5 Komponenttien idea: ohjelmistotuotannon rationalisointi Tuotteiden rakentaminen komponenteista tuotteista tulee luotettavampia tuotteita on nopeampi rakentaa rakentajia on helpompi kouluttaa komponenttimarkkinat ja kilpailu alentavat hintoja Sovelletaan lähes kaikilla tekniikan aloilla 5

6 Harjoitus: Anna 5 ominaisuutta, jotka ovat hyvällä ohjelmistokomponentilla 6

7 Sovellusten koostaminen komponenteista Visio: sovellus kootaan olemassaolevista komponenteista Työkaluja: skriptit, XML, visuaaliset koostamistyökalut 7

8 Jotain muuta 8

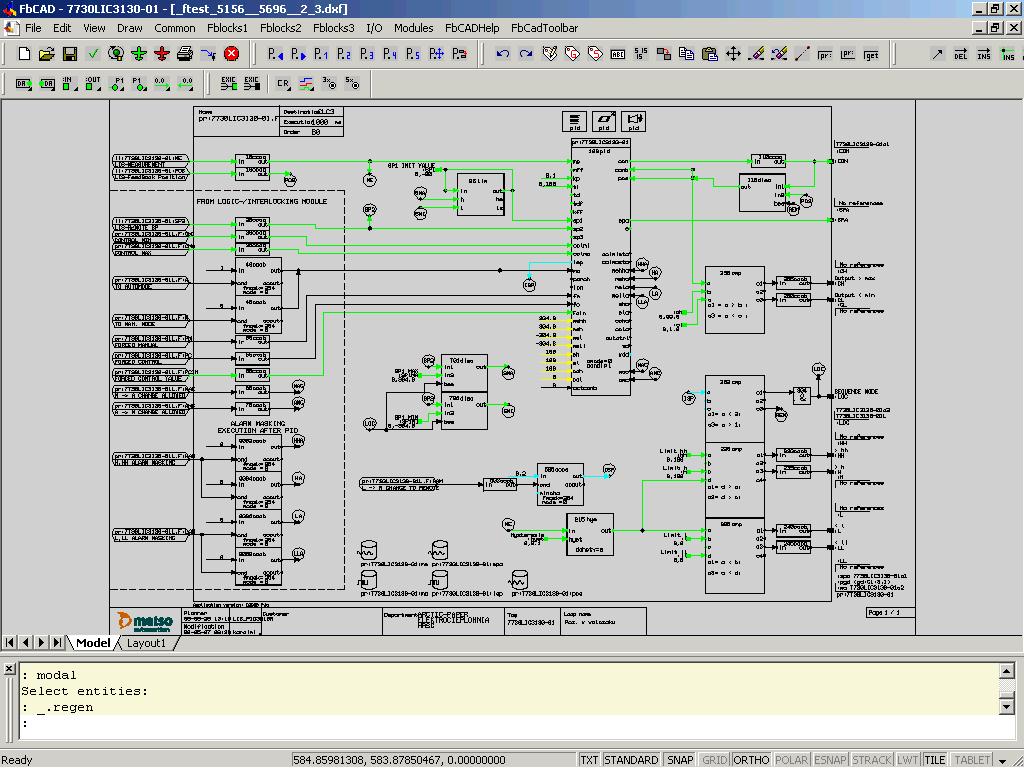

9 Metson työkalu prosessiautomaatioon Mika Karaila 9

10 3.2 Mikä on ohjelmistokomponentti? Komponentti = itsenäinen ohjelmistoyksikkö, joka tarjoaa palveluja hyvin määritellyn rajapinnan kautta Szyperski: A software component is a unit of composition with contractually specified interfaces and explicit context dependencies only. A software component can be deployed independently and is subject to composition by third parties. 10

11 Komponenttien ominaisuuksia Itsenäisyyden aste Komponentit yleensä olettavat jonkin infrastruktuurin/ajoaikaisen tuen Komponentti voi olettaa tietyn palveluympäristön (vaaditut rajapinnat) Käyttöönottotapa Voidaan ottaa käyttöön kehitysaikana, linkitysaikana, käynnistysaikana tai käytön Koko aikana (lähdekoodisena tai binäärisenä) Vaihtelee oliosta alijärjestelmään Standardointi Rajapintojen standardointi sovellusalueella, infrastruktuurin standardointi Teknologia-spesifit ominaisuudet Esimerkiksi reflektio-ominaisuudet, metadata 11

12 x.3 Komponentit ohjelmistoyksikköinä Arkkitehtuurin perusyksikkö: Toiminnallisuuden yksikkö mikä osa vastaa tietystä toiminnallisuudesta? Uudelleenkäytön yksikkö mikä osat ovat yhteisiä eri tuotteissa? Tuotekonfiguraation yksikkö mitä osia kuuluu tuotteeseen? Käyttöönoton yksikkö mitkä osat voidaan ottaa erikseen käyttöön? Muuntelun yksikkö mitkä osat voidaan vaihtaa toisiksi? Ulkopuolisen kehityksen yksikkö mitkä osat voidaan saada muualta? Työnjaon yksikkö mitkä osat tuotetaan tietyillä henkilöillä/yksiköillä? 12

13 Rajapinnat Komponentti/rajapinta-käsitteen kehittyminen olioparadigmaan Aliohjelmat: toiminnan abstrahointi Moduulit: tiedon piilotus Luokat: laajennettavat moduulit Abstraktit luokat: luokat ilman toteutusta Moniperiytyminen: useita abstraktioita samalle toteutukselle Komponentit: erilliset rajapinnat 13

14 Aliohjelmat: toiminnan abstrahointi A B C kutsu kutsu kutsu aliohjelmakirjasto Palvelun kutsumuoto (signature) Palvelun toteutus 14

15 Moduulit: tiedon piilotus rajapinta kutsu M tietorakenteet A B C Esim. Ada 15

16 Luokat: laajennettavat moduulit M2 T1 M2 D T2 M1 A B C T1 A B C D T2 E F M2 sisältää myös M1-osan: E F 16

17 Abstraktit yliluokat: luokat ilman toteutusta M1 M2 T2 M2 D T2 Ei toteutusta D E F E F 17

18 Moniperiytyminen: useita abstraktiota samalle toteutukselle M0 M1 Ei toteutusta M2 T2 Ei toteutusta D E F 18

19 Komponentit: erilliset rajapinnat M1 M2 T2 D E F 19

20 Rajapinnat itsenäisinä ohjelmayksikköinä Komponentti A Komponentti B Rajapinta 1 Rajapinta 2 Rajapinta 3 Rajapinta 4 20

21 Kysyttävää?

22 Tarjotut ja vaaditut rajapinnat Komponentti voi olla kahdessa eri suhteessa rajapintaan: Komponentin tarjottu rajapinta Komponentti tarjoaa rajapinnan mukaiset palvelut Komponentin vaadittu rajapinta Komponentti tarvitsee rajapinnan mukaiset palvelut 22

23 Tarjotut ja vaaditut rajapinnat UML 2.x:ssa Car PowerSource vaadittu rajapinta PowerSource tarjottu rajapinta Engine PowerSource Car Engine 23

24 Tarjotut ja vaaditut rajapinnat UML 2.x:ssa Car PowerSource vaadittu rajapinta PowerSource tarjottu rajapinta Engine PowerSource Car Engine 24

25 Toteutus Javalla interface PowerSource { void start(); int temperature(); void stop(); } class Engine implements PowerSource... {... public void start() {...} public int temperature() {...} public void stop() {...} } class Car... {... private PowerSource eng;... public void seteng(powersource e) { eng = e; } public void run() {... eng.start();... eng.stop();... } } 25

26 Portit UML 2.x:ssa Vuorovaikutuksen mahdollistava kontaktipiste komponentin ja sen ympäristön välillä PowerSource PowerSource Portti Engine host Engine Warnings Warnings 26

27 Portit UML 2.x:ssa Porteilla voi olla lukumääräsuhteita ja nimi (kertoo, että kullakin komponentin instanssilla voi olla lukumääräsuhteen osoittama määrä portteja) request Portti port_name [multiplicities] Server response 27

28 Komponenttikaavioista Komponentin sisäisen toteutuksen kuvaaminen, komponentteja komponentissa (voidaan kuvata riippuvuuksien avulla kutsurakennettakin). 28

29 Rajapintojen sopimuspohjainen määrittely esiehto(tuloehto): täytyy päteä kun palvelua kutsutaan palvelun rajapinta design-by-contract Palvelun pyytäjä Palvelun tarjoaja Esi- ja jälkiehdot (Tulo- ja jättöehdot) määrittelevät palvelun merkityksen sallivat osapuolten vaihtamisen, kunhan tulo- ja jättöehdot pysyvät voimassa määräävät tarkistusvastuun osapuolten välillä palvelun tarjoaja joko täyttää sopimuksen tai aiheuttaa poikkeuksen Jälkiehto(jättöehto): täytyy päteä kun palvelu on suoritettu, olettaen että tuloehdot olivat voimassa kun palvelu aloitettiin 29

30 Periytyminen & tulo- ja jättöehdot pre' post' pre post A public oper(...) pre post pre' pre post' post B public oper(...) pre' post' pre pre' post' post C pre post' pre' post D Mikä on oikea vaihtoehto (A,B,C,D)? 30

31 Esimerkki Oletetaan, että teet sopimuksen verhoilijan kanssa: sinä toimitat kankaan, tuolin, maksun ja viinapullon, ja verhoilija toimittaa kuukauden kuluessa verhoillun tuolin tietyin laatukriteerein. Verhoilija sairastuu ja hän ehdottaa että työn tekee toinen verhoilija. Tällä on kuitenkin erilaiset toimintatavat. Millaisia voivat olla uuden verhoilijan toimintatavat, jotta verhoilijan vaihto olisi sinulle merkityksetön? 31

32 Esimerkki (jatkuu) Esimerkiksi: Onko ok, että uusi verhoilija haluaa tuolin, kankaan ja maksun, ja toimittaa verhoillun tuolin viikon sisään? Onko ok, että uusi verhoilija haluaa tuolin, kankaan, maksun,viinapullon ja lipun Tapparan matsiin, ja toimittaa verhoillun tuolin kahden kuukauden kuluttua? 32

33 Esi- ja jälkiehdoista Oliosuunnittelusta tuttuja SOLID-sääntöjä voi soveltaa myös komponenttien kanssa. (esim. Liskov s substitution Principle, Open-closed P., interface segregation P, Dependency Inversion) Komponentin kuvauksessa mukana myös riippuvuudet rajapintoihin (+palvelun kuvaus, mitä ja milloin käytetään). Ei-toiminnalliset vaatimukset, kuten suorituskyky (vasteaika, kokonaissuorituskyky, kuormituksen kesto), tärkeitä, jos komponentteja aiotaan käyttää tai erikoistaa. 33

34 Kysyttävää?

35 3.6 Komponenttien räätälöinti komponentin (alku)tilan muuttaminen vaadittujen rajapintojen toteutuksen antaminen tai muuttaminen aliluokittaminen 35

36 Komponentin alkutilan muuttaminen Client :Comp ServicesI setproperty(...) Comp create setproperty(...) use Komponentin käyttäjä asettaa komponentin alkutilan käyttötilanteen mukaiseksi ennen käyttöä 36

37 Vaadittujen rajapintojen toteutuksen antaminen tai muuttaminen Host str.part( ); operation operation StrategyA StrategyInterface part() Komponentin käyttämä palvelu vaihdetaan toiseksi kehitys- tai ajoaikana (staattisesti tai dynaamisesti) part() 37

38 Operaatiokohtainen räätälöinti display Button display brd.borderdrawing( ); CompanyBorder BorderStrategy borderdrawing borderdrawing koskee yksittäistä toimintoa voidaan vaihtaa ajoaikana (jos haluttu toteutus on olemassa) 38

39 Strategia (Strategy) suunnittelumalli operation Host operation part() str.part( ); StrategyInterface part() StrategyA 39

40 Aliluokittaminen Button Komponenttiluokka erikoistetaan aliluokittamalla sovelluksen tarpeiden mukaisesti (staattinen räätälöinti) CompanyButton 40

41 Särkyvän yliluokan ongelma Kirjasto komponentti Comp Viaton" muutos alkuperäiseen komponenttiin voi tehdä räätälöidystä komponentista toimimattoman Räätälöity komponentti Custom Fragile base class problem 41

42 Esimerkki (1) <<interface>> Container addelement(object) addcontainer(container) List addcontainer: {...addelement(...);... } <<interface>> CountedContainer getcount() CountedList addelement: { super.addelement(...); counter++; } 42

43 Esimerkki (2) <<interface>> Container addelement(object) addcontainer(container) List addelement:iä ei enää kutsuta! addcontainer: {...} <<interface>> CountedContainer getcount() CountedList addelement: { super.addelement(...); counter++; } 43

44 Haittoja Särkyvän yliluokan ongelma: komponentin periyttäminen voi olla riskialtista Lisensointiongelmat (Open Source-lisenssit vs. kaupalliset) Rajapinnan muuttuminen voi rikkoa rajapintaa käyttävät komponentit Muutoksia komponentteihin vaikea saada, vaikkei rajapintaa muutettaisikaan Järjestelmän muuttaminen ei ole ketterää Komponenttien käyttötapa voi poiketa toteuttajan visiosta muutos toteutuksessa voi särkeä sitä käyttäviä ohjelmistoja 44

45 3.7 Yhteenvetoa Komponentit ovat arkkitehtuurin perusyksiköitä, jotka liitetään toisiinsa tarjottujen ja vaadittujen rajapintojen kautta Rajapintojen tulisi määritellä paitsi kutsumuoto myös sopimus rajapinnan käytöstä (tulo- ja jättöehdot) Komponentteja voidaan räätälöidä sen alkutilaa muuttamalla, vaihtamalla sen vaadittuihin rajapintoihin liittyviä muita komponentteja tai periyttämällä siitä erikoistettu komponentti 45

46 Kysyttävää?
