Mustavaaran Kaivos Oy

Transkriptio

1

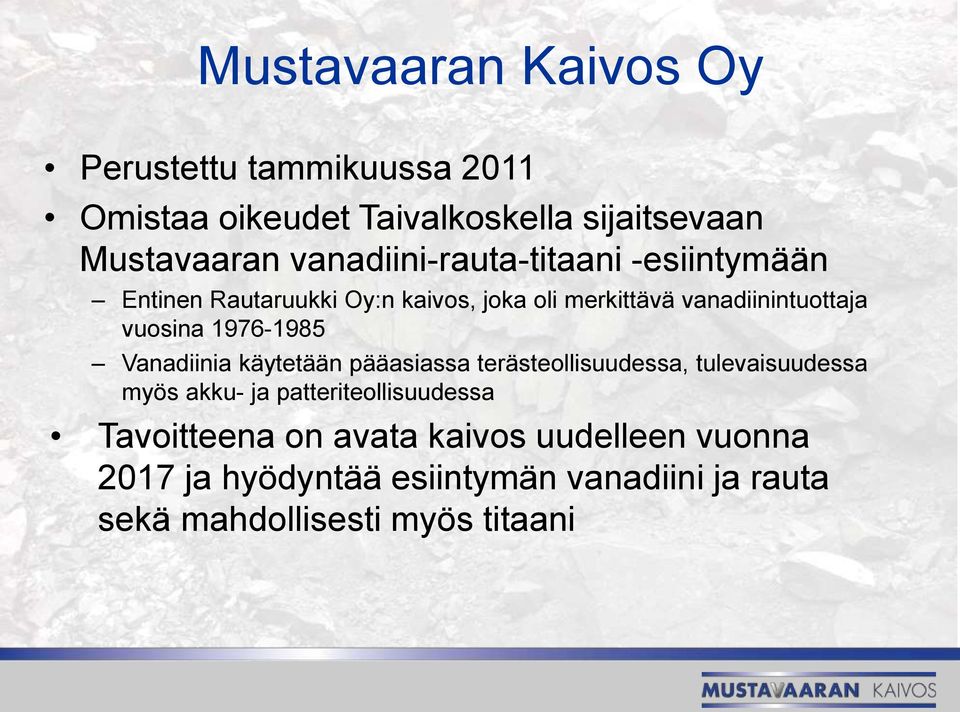

2 Mustavaaran Kaivos Oy Perustettu tammikuussa 2011 Omistaa oikeudet Taivalkoskella sijaitsevaan Mustavaaran vanadiini-rauta-titaani -esiintymään Entinen Rautaruukki Oy:n kaivos, joka oli merkittävä vanadiinintuottaja vuosina Vanadiinia käytetään pääasiassa terästeollisuudessa, tulevaisuudessa myös akku- ja patteriteollisuudessa Tavoitteena on avata kaivos uudelleen vuonna 2017 ja hyödyntää esiintymän vanadiini ja rauta sekä mahdollisesti myös titaani

3 Mustavaaran Kaivos Oy Suurimmat osakkeenomistajat: Akkerman Exploration B.V. Tamares Mining Group B.V. Taivalkosken kunta Keskinäinen Eläkevakuutusyhtiö Ilmarinen

4 Rautaruukki 1976

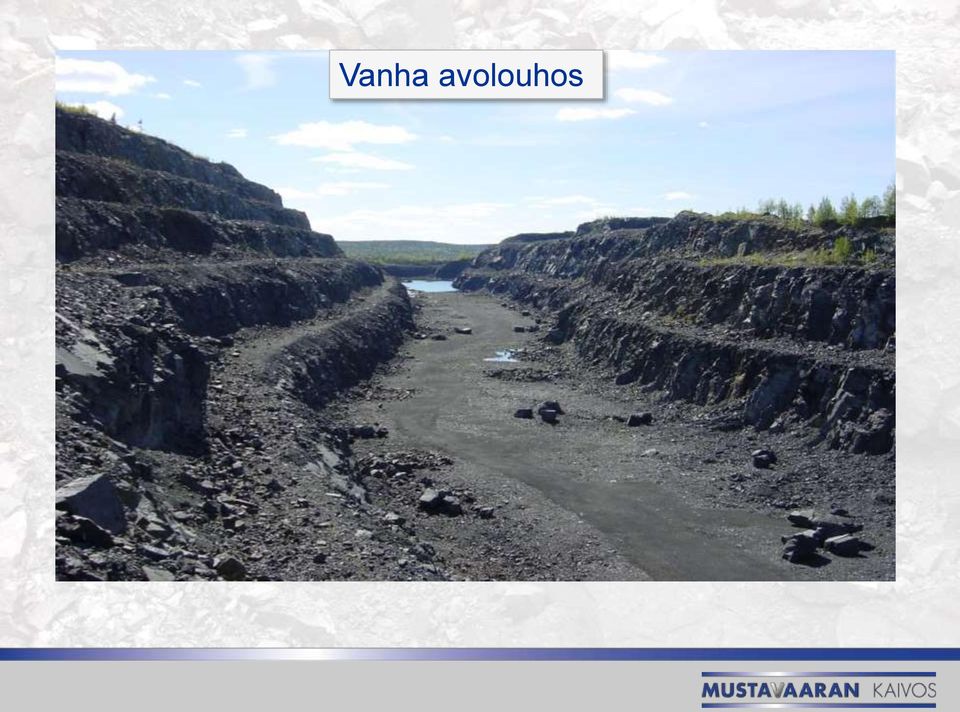

5 Vanha avolouhos

6 Mustavaara

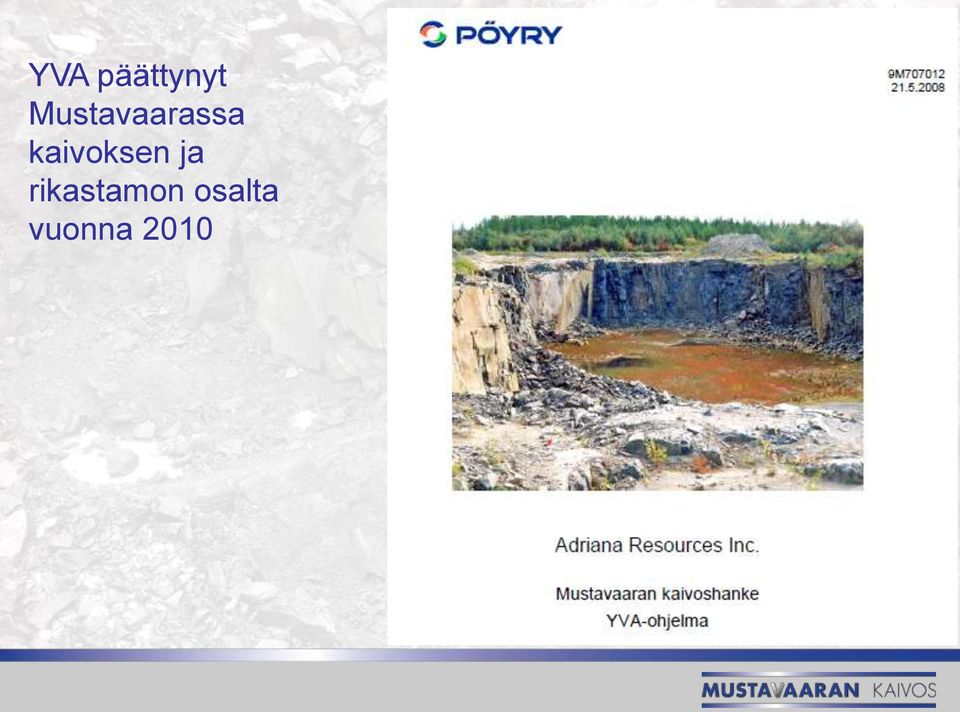

7 YVA päättynyt Mustavaarassa kaivoksen ja rikastamon osalta vuonna 2010

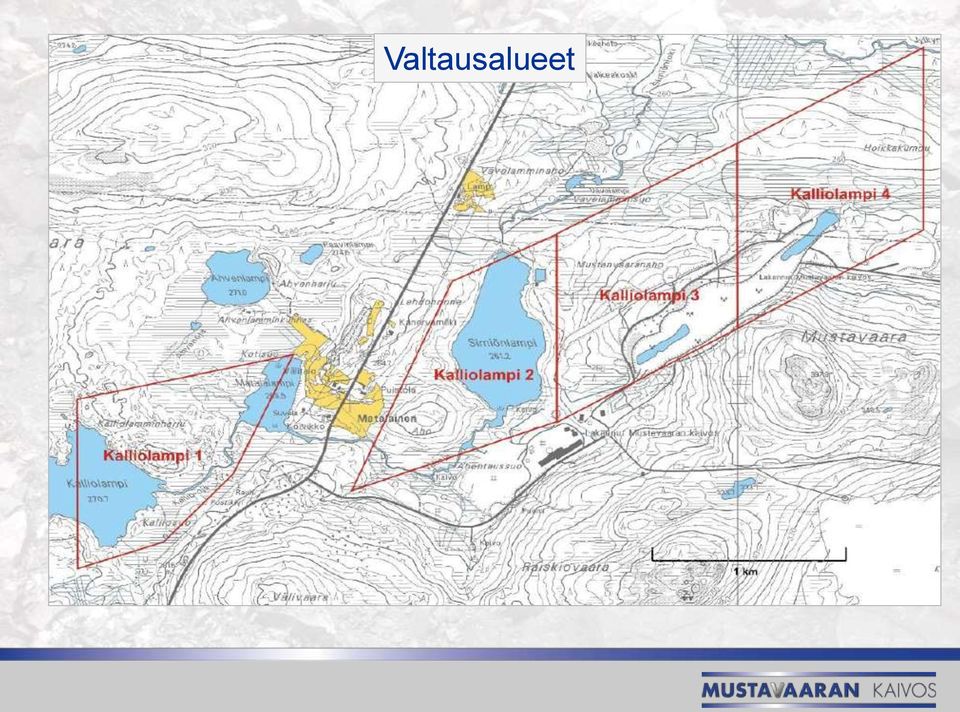

8 Valtausalueet

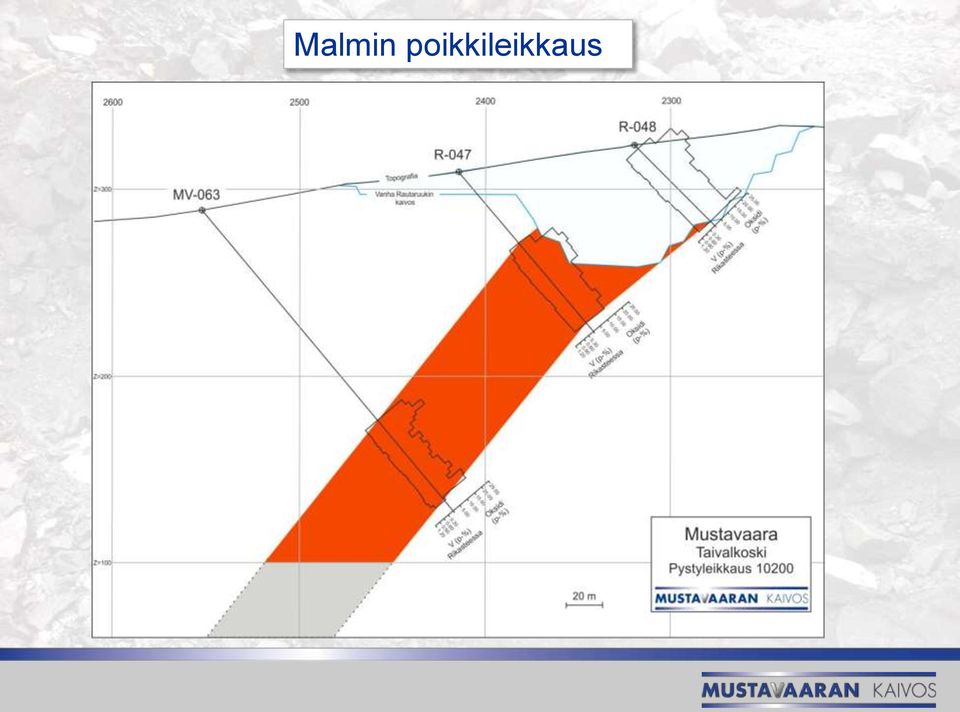

9 Malmin poikkileikkaus

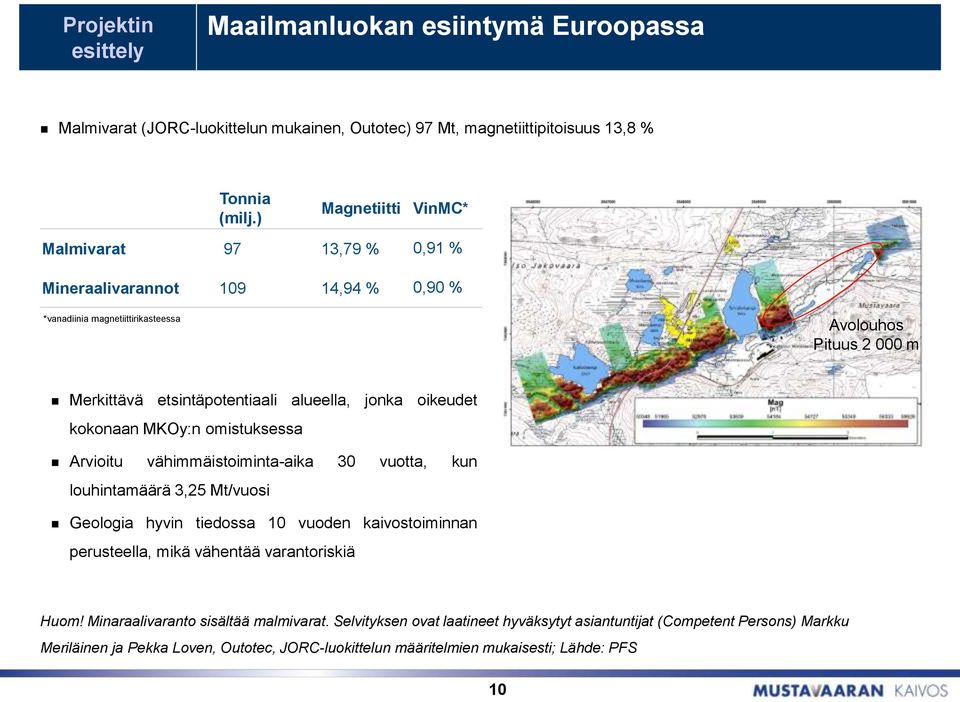

10 Projektin esittely Maailmanluokan esiintymä Euroopassa Malmivarat (JORC-luokittelun mukainen, Outotec) 97 Mt, magnetiittipitoisuus 13,8 % Tonnia (milj.) Magnetiitti VinMC* Malmivarat 97 13,79 % 0,91 % Mineraalivarannot ,94 % 0,90 % *vanadiinia magnetiittirikasteessa Avolouhos Pituus m Merkittävä etsintäpotentiaali alueella, jonka oikeudet kokonaan MKOy:n omistuksessa Arvioitu vähimmäistoiminta-aika 30 vuotta, kun louhintamäärä 3,25 Mt/vuosi Geologia hyvin tiedossa 10 vuoden kaivostoiminnan perusteella, mikä vähentää varantoriskiä Huom! Minaraalivaranto sisältää malmivarat. Selvityksen ovat laatineet hyväksytyt asiantuntijat (Competent Persons) Markku Meriläinen ja Pekka Loven, Outotec, JORC-luokittelun määritelmien mukaisesti; Lähde: PFS 10

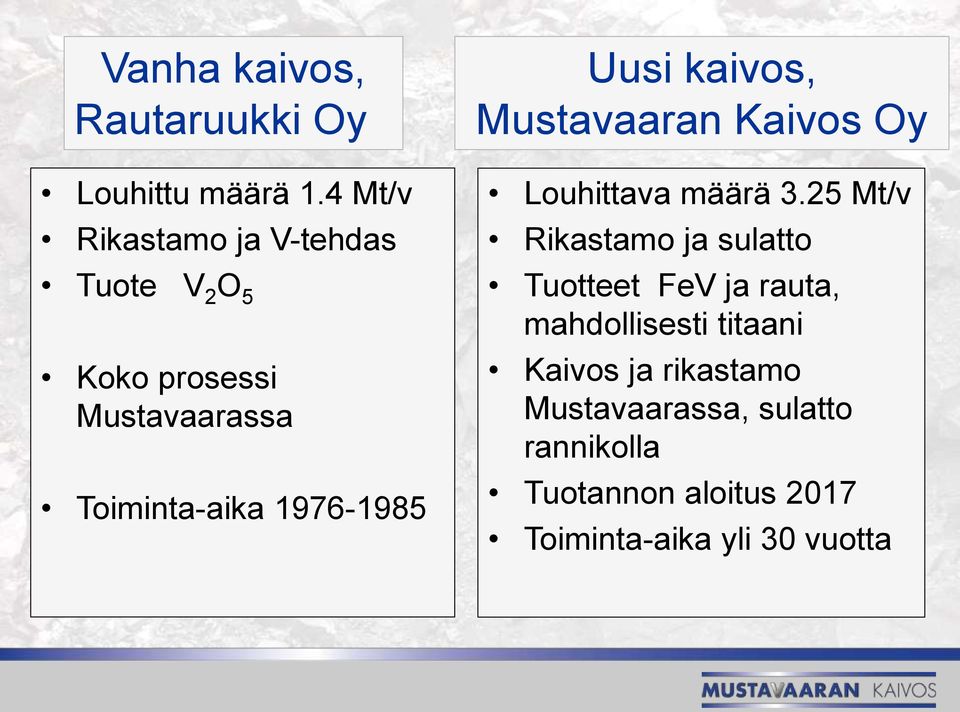

11 Vanha kaivos, Rautaruukki Oy Louhittu määrä 1.4 Mt/v Rikastamo ja V-tehdas Tuote V 2 O 5 Koko prosessi Mustavaarassa Toiminta-aika Uusi kaivos, Mustavaaran Kaivos Oy Louhittava määrä 3.25 Mt/v Rikastamo ja sulatto Tuotteet FeV ja rauta, mahdollisesti titaani Kaivos ja rikastamo Mustavaarassa, sulatto rannikolla Tuotannon aloitus 2017 Toiminta-aika yli 30 vuotta

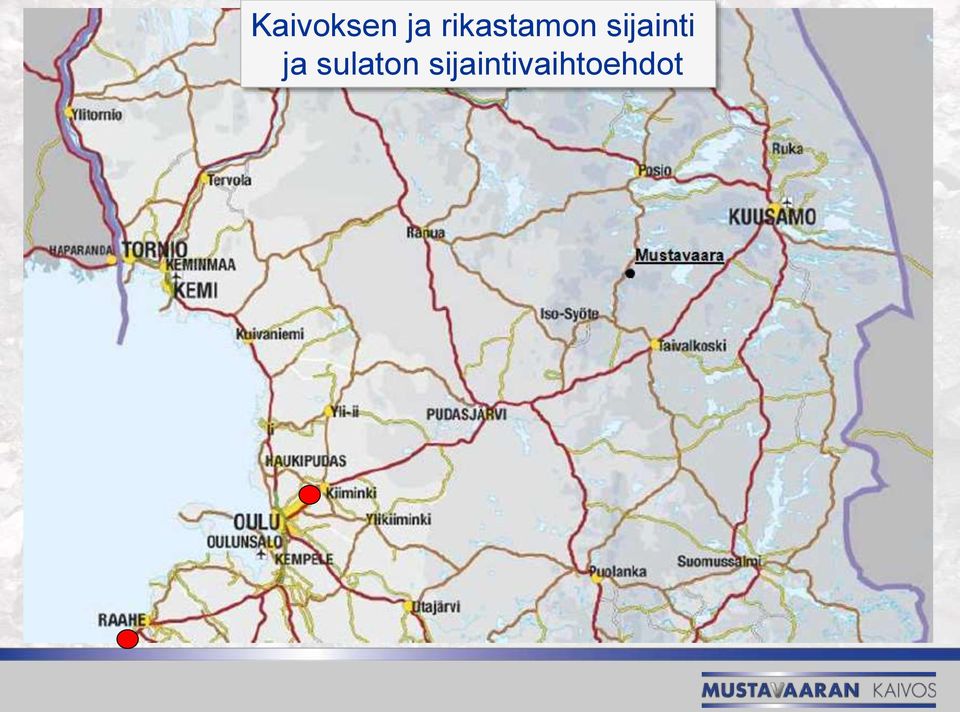

12 Kaivoksen ja rikastamon sijainti Kaivoksen ja rikastamon ja sulaton sijaintivaihtoehdot ja sulaton sijaintivaihtoehdot

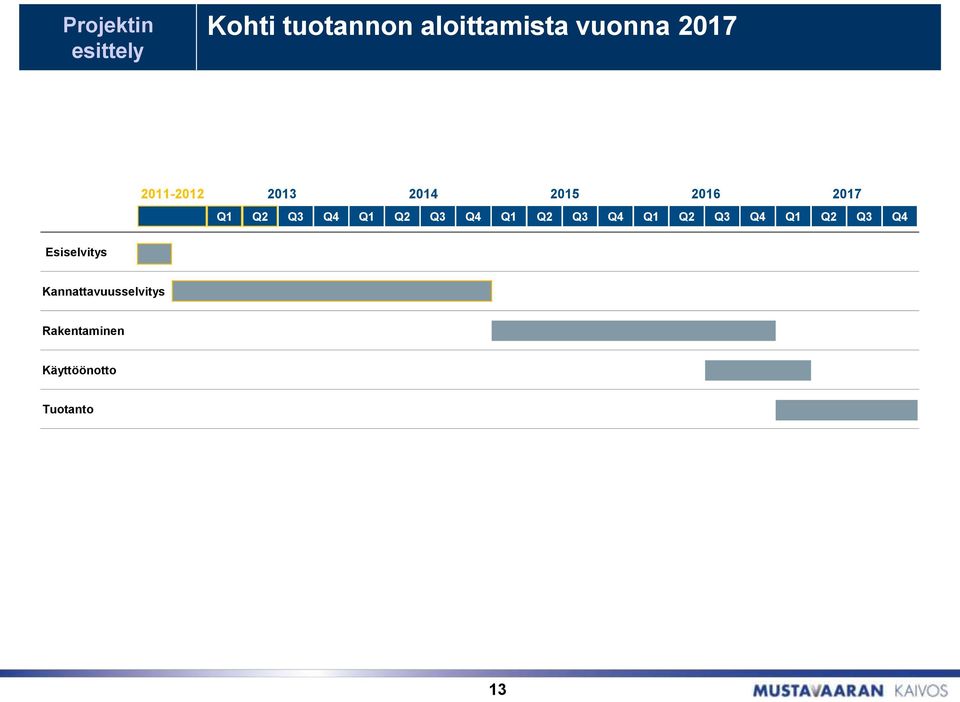

13 Projektin esittely Kohti tuotannon aloittamista vuonna Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Esiselvitys Kannattavuusselvitys Rakentaminen Käyttöönotto Tuotanto 13

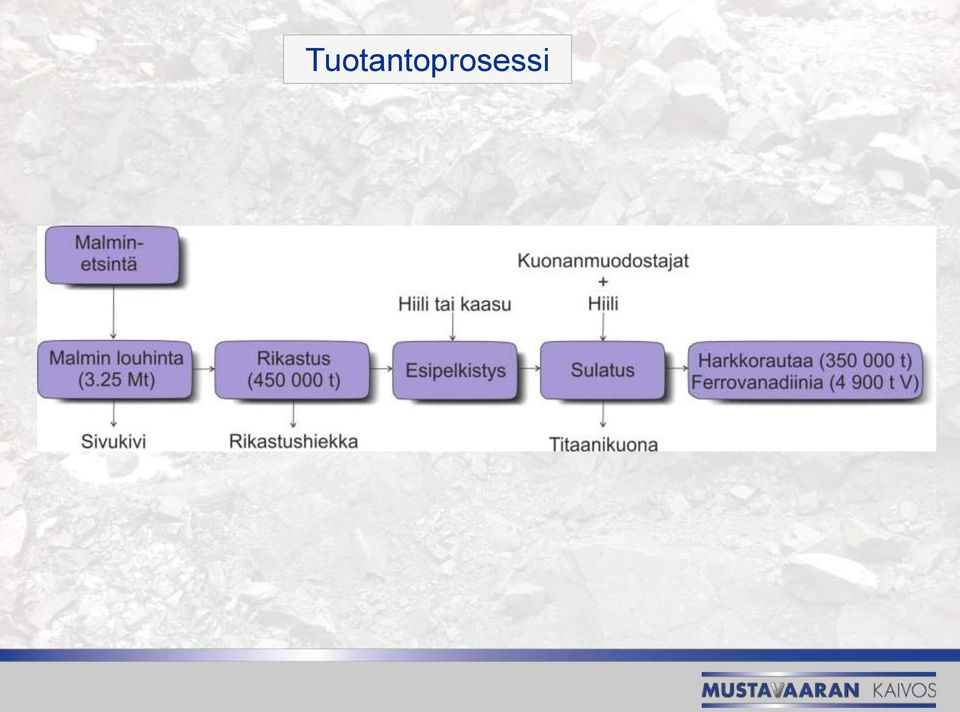

14 Tuotantoprosessi

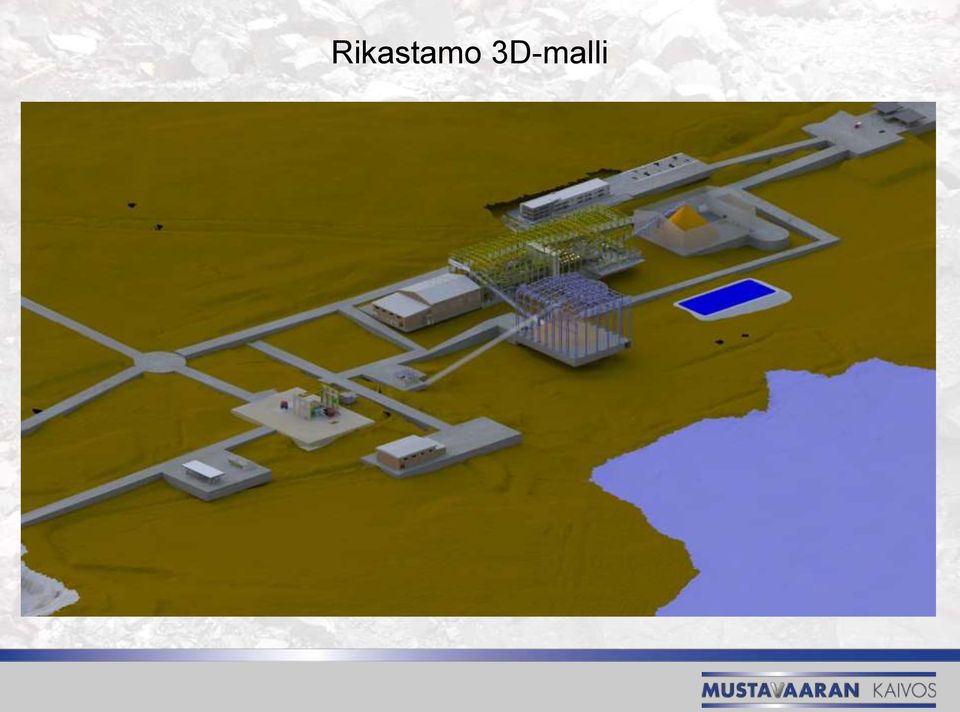

15 Rikastamo 3D-malli

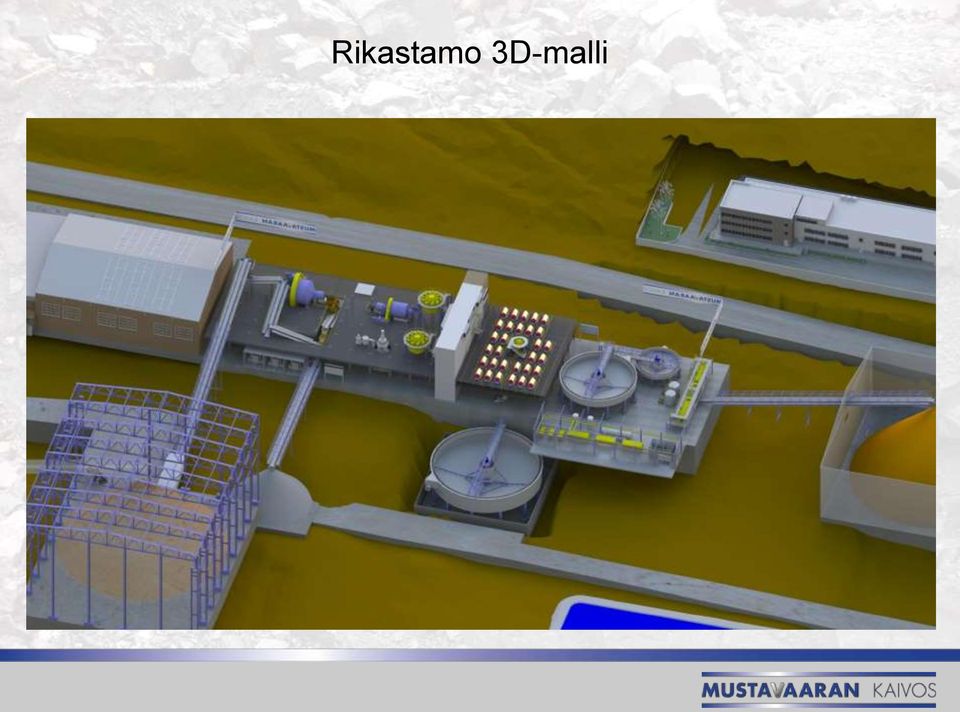

16 Rikastamo 3D-malli

17 Esipelkistys

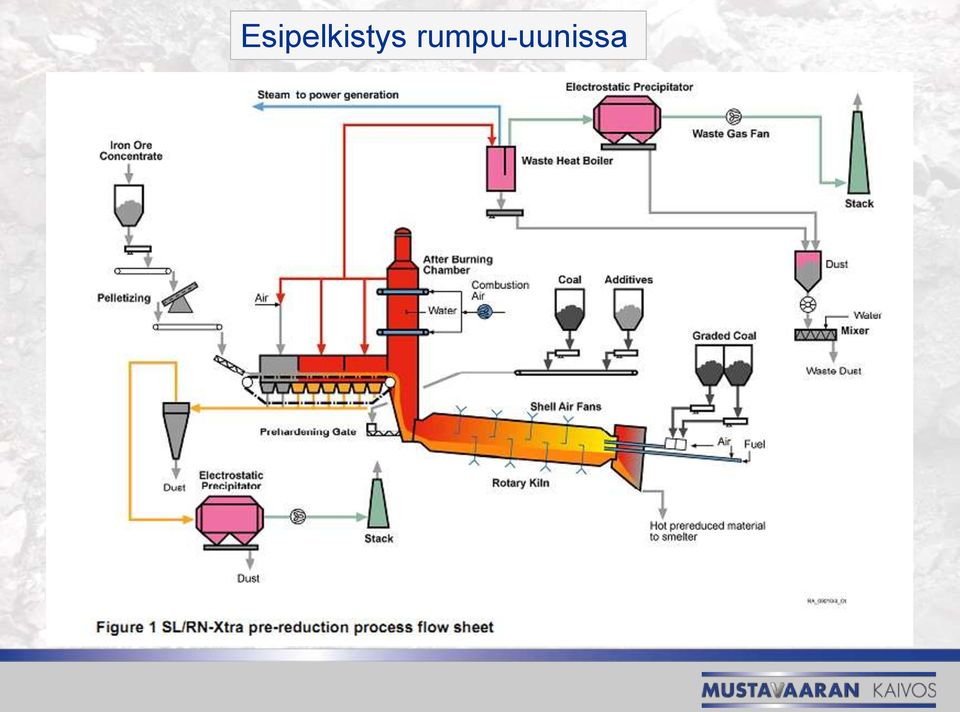

18 Esipelkistys rumpu-uunissa

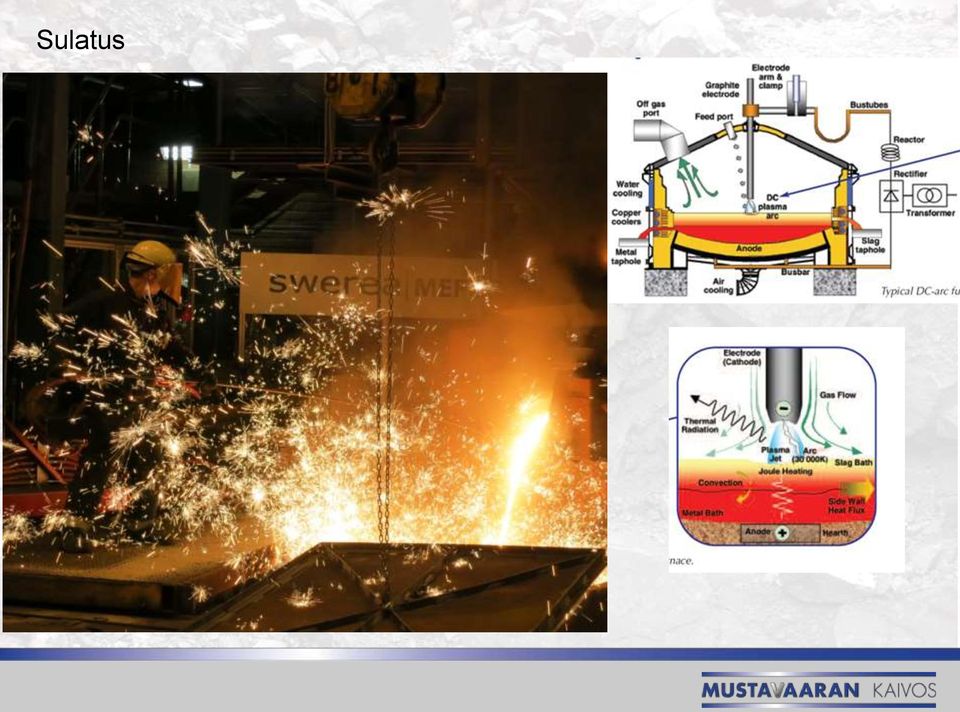

19 Sulatus

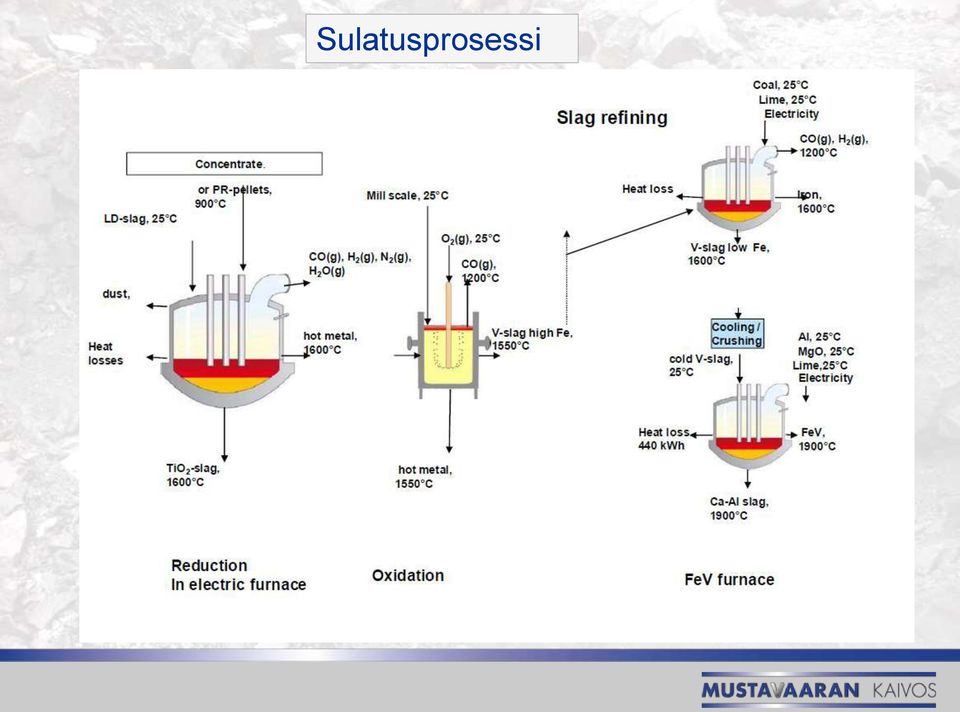

20 Sulatusprosessi

21 Sulatto numeroina Sulatolle: magnetiittirikastetta t/v hiiltä t/v kuonaa t/v Sulatolta: rautaa t/v vanadiinia (FeV, V > 50%) t/v kuonaa t/v Sähkönkulutus: sähköuuni 42 MW sähkön kokonaistarve MWh/v henkilöstö yli 150 tilan tarve ha

22 Vanadiinimarkkinat Kasvavaa kysyntää Hinta: vakaa US$ 30/kg FeV Vuonna 1980 alkaneesta vanadiinin voimakkaasta hinnanvaihtelusta poiketen vuotta 2011 leimasi hintojen vakiintuminen US$ 28-31/kg FeV tasolle EU Ferrovanadiinin hinta (US$/Kg) Kansainvälisen konsulttitoimiston TTP Squared, Inc:n arvion mukaan vanadiinin hinta tulee 4 seuraavan vuoden aikana liikkumaan US$ 27-60/kg FeV haarukassa Kysynnän ja tarjonnan trendit: kulutus kasvaa Suurin osa (92 %) tuotetusta vanadiinista menee terästeollisuuteen, missä sitä käytetään seosaineena suurlujuus- ja työkaluteräksen valmistuksessa. Suurlujuusteräksen osuus kokonaistuotannosta on 9 % ja se kasvaa nopeasti Vanadiinin kulutus (t) Vanadiinia käytetään myös katalyyttina kemianteollisuudessa Teräksen kysynnän kasvaessa (3,35 % seuraavien 15 vuoden aikana) ja terästuotteissa käytettävän vanadiinin lisääntyessä TTP Squared, Inc., odottaa vanadiininkulutuksen kaksinkertaistuvan vuosien välillä (keskimääräinen vuosikasvu 4,8 %) Kasvupotentiaalia syntyy lisäksi Redox -akuista (uudelleen ladattava virtausakku, jossa vanadiini-ionien eri hapetustiloja käytetään kemiallisen potentiaalienergian varastointiin) Kiinan rakennusmääräykset luovat kasvuodotuksia alalle. Vuoden 2011 puolivälissä Kiinan hallitus määräsi, että kaikissa uusissa rakennuksissa tulee käyttää vanadiinipitoista III-luokan harjaterästä. Markkina-analyytikoiden arvioiden mukaan 90 Mt:n II-luokan harjateräksen korvaaminen III-luokan vanadiinipitoisella teräksellä merkitsee 27 kt:n lisäystä vuotuiseen kysyntään Lähde: Bloomberg, TTP Squared,Inc., Metal Bulletin Research, Ferro-alloys Market Tracker June 2012, Evraz report,

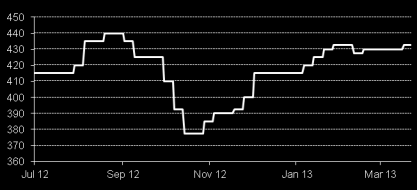

23 Harkkorautamarkkinat Vakaat markkinat Käyttö: valimoteollisuus, teräksen valmistuksen CIS teräksen vienti, harkkorauta, Itämeri (US$/t) loppuvaiheet Harkkorauta valmistetaan sulattamalla rautamalmia polttoaineen, pelkisteiden ja kuonanmuodostajien kanssa Harkkorautaa käytetään lähinnä valimoteollisuudessa ja teräksen valmistuksen loppuvaiheissa rautaromun sijasta Hinta: US$ 400/t pidetään sopivana Hintakehitys riippuu Kiinan rautamalmin tuontitarpeesta Kysynnän ja tarjonnan trendit: Eurooppa on suuri nettotuoja Eurooppa on suuri harkkoraudan nettotuoja: 2,0 Mtpa vuonna Euroopan unionissa suurimpia nettotuojia vuonna 2010 olivat Italia (1 Mtpa) ja Saksa (500 ktpa) Suomen nettotuonnin osuus vuonna 2010 oli 33 ktpa Lähde: Bloomberg, Metal Bulletin 23

24 Ferrotitaanimarkkinat Lisää kasvupotentiaalia Käyttö: terästeollisuus Ferrotitaanin (70%) hinta (US$/Kg) Ferrotitaania on kahta kaupallista myyntilaatua: FeTi (35%) ja FeTi (70%), joista jälkimmäinen on huomattavasti yleisempi FeTi (35%) ja FeTi (70%) valmistetaan alumiinitermisen reaktion avulla ja sulattamalla titaaniromua ja rautaa induktiouunissa Ferrotitaania käytetään pääasiassa terästeollisuudessa (ruostumattomat teräkset, HSLA-teräkset, autoteollisuuden käyttämät teräkset ja booriteräkset) ja jonkin verran myös valimoteollisuudessa Hinta: riippuu romun saatavuudesta Hinnoittelu riippuu titaaniraaka-aineen eli romun saatavuudesta, sillä sen osuus ferrotitaanin lähtöaineesta on n. 95 % FeTi (35 %) on huokeampaa kuin FeTi (70 %) Kysynnän ja tarjonnan trendit: kulutus korreloi autonvalmistuksen kanssa Ferrotitaania tuotetaan pääasiassa Pohjois-Amerikassa, Isossa-Britanniassa, Venäjällä, Ukrainassa, Kiinassa ja Japanissa Ferrotitaanin kysyntä korreloi voimakkaasti autonvalmistuksen kanssa Lähde: Steel Business Briefing, Bloomberg 24
