1 Käyttöohjeet Mallinumero SIP-puhelin KX-HDV430 Kiitos, että ostit tämän Panasonic-tuotteen. Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä. Aseta käyttöohje talteen vastaisen varalle. R Mallinumeroiden jälkiliitteitä ei ole tässä käyttöoppaassa merkitty, jos niille ei ole tarvetta. R Kuvat esimerkiksi painikkeista voivat poiketa todellisesta tuotteesta. R Jotkin tässä asiakirjassa kuvatut tuotteet tai ominaisuudet eivät ehkä ole saatavilla asuinmaassasi tai alueellasi. Ota yhteyttä puhelinjärjestelmän myyjään/palveluntarjoajaan. R Ohjelmiston sisältö ja malli voivat muuttua ilman ilmoitusta. Asiakirjan versio:

2 Johdanto Yhteenveto Tämä käyttöopas käsittelee laitteen KX-HDV430 asennusta ja käyttöä. Aiheeseen liittyvät asiakirjat R Pika-aloitusopas Perustietoja asennuksesta ja turvallisuusohjeet henkilövahinkojen ja/tai omaisuudelle aiheutuvien vahinkojen ehkäisemiseksi. R Järjestelmänvalvojan opas Yksityiskohtaisia tietoja tämän yksikön määrittämisestä ja hallinnasta. Panasonicin verkkosivustossa on oppaita ja tukimateriaalia osoitteessa: Vastaisen varalle Kirjoita tiedot seuraaville riveille myöhempää käyttöä varten. R Tämän tuotteen sarjanumero ja MAC-osoite on merkitty laitteen pohjaan kiinnitettyyn tarraan. Merkitse tämän laitteen sarjanumero ja MAC-osoite muistiin seuraaville riveille ja säilytä tämä opas tunnistamisen helpottamiseksi varkaustapauksissa. MALLINUMERO SARJANUMERO MAC-OSOITE OSTOPÄIVÄ JÄLLEENMYYJÄN NIMI JÄLLEENMYYJÄN OSOITE JÄLLEENMYYJÄN PUHELINNUMERO Muut tiedot Tavaramerkit R Bluetooth -sanamerkki ja -logot ovat Bluetooth SIG Inc:n omistamia rekisteröityjä tavaramerkkejä, ja Panasonic Corporation käyttää niitä lisenssillä. R Kaikki muut tässä julkaisussa mainitut tavaramerkit ovat omistajiensa omaisuutta. 2

3 Sisällysluettelo Tärkeitä tietoja Tärkeitä tietoja...4 Eurooppalaisille käyttäjille...5 Tehokkaan käytön ohjeita...6 Ennen puhelimien käyttöä Tietoa lisävarusteista...7 Painikkeet ja näyttö...9 Näyttö ja kuvakkeet...16 Äänenvoimakkuuden säätäminen...28 Vastaanotettujen/soitettujen puhelujen muisti...28 Salasanan asetus...29 Näytön kielen valinta...29 Merkkien syöttö...30 Bluetooth-sankaluuri...30 Peruskäyttö...31 Puhelujen soitto Puhelujen soitto...33 Peruspuhelut...33 Helppo numeronvalinta...33 Ryhmäkuulutuspuhelun soittaminen...36 Puhelujen vastaanotto Puhelujen vastaanotto...37 Puheluihin vastaaminen...37 Kaiutintoimintotila...38 Opetustila...38 Puhelun aikana Puhelun aikana...39 Ennen kuin poistut työpisteestäsi Soitonsiirto/Älä häiritse...46 Vastaajan viestien kuunteleminen...46 Visuaalinen Xsi-vastaajaviesti...46 Puhelinluettelon käyttäminen Puhelinluettelon käyttäminen...48 Henkilökohtaisen puhelinluettelon käyttäminen...49 Jaetun puhelinluettelon käyttäminen...55 Linjan tilan tarkistaminen Linjan tilan tarkistaminen...56 Verkkokamera Verkkokamera...57 Näytön ominaisuuksien määrittäminen...60 Hälytysten vastaanottaminen verkkokameroista...62 Viestintäkamera Viestintäkamera...64 Puhelimen toimintojen muokkaus Puhelimen toimintojen muokkaus...66 Asennus ja käyttöönotto Asennus ja käyttöönotto...75 Ohjelmiston päivittäminen...83 Liite Liite...84 Muutoshistoria

4 Tärkeitä tietoja Tärkeitä tietoja Tietoturva Emme ole vastuussa vahingoista, jotka syntyvät tuotteen väärinkäytöstä. R Säilytä kaikista tärkeistä tiedoista (kuten puhelinluettelosta) kopio koneen toimintahäiriön ja tietojen katoamisen varalta. R Laitteeseen tallennetaan henkilökohtaisia ja luottamuksellisia tietoja. Siksi on suositeltavaa suojata yksityisyyttään/ luottamuksellisuuttaan poistamalla puhelinluettelon ja puhelumuistin kaltaiset tiedot ennen laitteen hävitystä, vaihtoa, palautusta tai korjaamista. R Estä laitteen valtuuttamaton käyttö seuraavasti: Älä paljasta salasanaa kenellekään. Vaihda oletusarvoinen salasana. Valitse satunnainen salasana, jota ei ole helppo arvata. Vaihda salasana säännöllisin väliajoin. R Panasonicin huoltopalvelu ei voi muuttaa turva-asetuksia, kuten salasanoja. Pyri varmistamaan, ettet kadota tai unohda salasanoja. R Jos unohdat salasanan, alusta yksikkö ja määritä asetukset uudelleen. Kysy lisätietoja järjestelmänvalvojalta tai jälleenmyyjältä. R Puhelinluettelon lukitseminen on suositeltua, jotta siihen tallennetut tiedot eivät tule muiden tietoon. Vanhojen laitteiden ja paristojen hävittäminen Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita ei saa laittaa yleisiin talousjätteisiin. Johda vanhat tuotteet ja käytetyt paristot käsittelyä, uusiointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti, autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon. Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta. Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia. paristosymbolista (symboli alhaalla) Tämä symboli voidaan näyttää jonkin kemiallisen symbolin yhteydessä. Siinä tapauksessa se perustuu vastaaviin direktiiveihin, jotka on annettu kyseessä olevalle kemikaalille. 4

5 Tärkeitä tietoja Eurooppalaisille käyttäjille Seuraava vakuutus koskee vain mallia KX-HDV430NE/KX-HDV430X. Panasonic System Networks Co., Ltd. ilmoittaa, että tämä laite täyttää radio- ja telepäätelaitedirektiivin (R&TTE) 1999/5/EC olennaiset vaatimukset ja muut asiaankuuluvat ehdot. Tässä käyttöoppaassa kuvattujen Panasonic-tuotteiden vaatimustenmukaisuusvakuutukset ovat ladattavissa osoitteessa: Valtuutetun edustajan yhteystiedot: Panasonic Testing Center Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Saksa Ecodesign information Ecodesign information under EU Regulation (EC) No.1275/2008 amended by (EU) Regulation No.801/2013. ======================================= Please visit here: click [Downloads] Energy related products information (Public) ======================================= Power consumption in networked standby and guidance are mentioned in the web site above. 5

6 Tärkeitä tietoja Tehokkaan käytön ohjeita Ympäristö R Pidä tuote etäällä lämmityslaitteista ja elektronisia häiriöitä aiheuttavista laitteista, kuten loistelampuista, moottoreista ja televisioista. Nämä häiriölähteet voivat häiritä laitteen toimintaa. R Älä sijoita laitetta huoneeseen, jonka lämpötila on alle 0 C (32 F) tai yli 40 C (104 F). R Varmista riittävä tuuletus jättämällä laitteen ympärille 10 cm (3 15/16 tuumaa) tyhjää tilaa. R Vältä ympäristöjä, joissa laite altistuu runsaalle savulle, pölylle, kosteudelle, tärinälle, iskuille ja suoralle auringonpaisteelle. R Laite on suunniteltu käytettäväksi tiloissa, joiden lämpötilaa ja suhteellista kosteutta voidaan valvoa. Tavanomaiset huoltotoimenpiteet R Irrota Ethernet-kaapeli ja verkkomuuntaja pistorasiasta ennen puhdistusta. R Pyyhi tuote pehmeällä liinalla. R Älä puhdista laitetta hankaavilla pulvereilla tai kemiallisilla puhdistusaineilla, kuten bentseenillä tai tinnerillä. R Älä käytä nestemäisiä puhdistusaineita tai aerosoleja. Kosketusnäyttö R Kosketa näyttöä vain sormenpäälläsi. Älä kosketa näyttöä terävillä esineillä, kuten kynällä tai kynnellä. R Käytä vain yhtä sormea. Useamman kuin yhden sormen käyttämisellä voi olla odottamattomia seurauksia. Sijainti R Älä aseta raskaita esineitä laitteen päälle. R Laite on sijoitettava siten, ettei sen päälle putoa esineitä eikä läiky nesteitä. Valinnaiset lisävarusteet R Tuotteen kanssa voi käyttää KX-HDV20-moduulia (20-painikkeinen laajennusmoduuli). R KX-HDV20-lisävarustemoduulia voi käyttää vain, kun tuote saa virran lisävarustemuuntajan kautta. Moduulia ei voi käyttää, kun laite käyttää Power-over-Ethernet (PoE) -tekniikkaa. R Tuotteeseen voi liittää enintään 5 KX-HDV20-yksikköä. Jos haluat asentaa useampia KX-HDV20-yksiköitä, asenna ne yksitellen erilleen pääyksiköstä. 6

7 Ennen puhelimien käyttöä Tietoa lisävarusteista Mukana toimitettavat lisävarusteet Luuri: 1 Luurin johto: 1 Jalusta: 1 Seinäkiinnike: 1 Ruuvit seinäkiinnitystä varten: 3 *1 *1 Kaksi suurta ruuvia on tarkoitettu laitteen asentamiseen seinälle. Pieni ruuvi on tarkoitettu seinäkiinnikkeen asentamiseen laitteeseen. Valinnaiset lisätarvikkeet Kohde Malli Verkkomuuntajan mallinro *2 Verkkomuuntaja *1 KX-HDV430NE/ KX-HDV430RU KX-HDV430X KX-HDV430SX KX-HDV430/ KX-HDV430C KX-A424CE (PNLV6508) KX-A424X (PNLV6508)/KX-A424AL (PNLV6508)/ KX-A424BR (PNLV6508)/KX-A424CE (PNLV6508)/ KX-A424E (PNLV6508)/KX-A424AG (PNLV6508)/ KX-A424TW (PNLV6508) KX-A424SX (PNLV6508) KX-A424 (PNLV6508) *1 Tämä laite on 802.3af Power-over-Ethernet (PoE) -standardin mukainen. Jos PoE on käytettävissä verkossasi, tämä laite voi saada tarvitsemansa virran verkosta verkkokaapelin avulla. Tällöin verkkomuuntajaa ei tarvita. Jos PoE ei ole käytettävissä tai jos käytät KX-HDV20:ta (20-painikkeinen laajennusmoduuli), laite on kytkettävä verkkomuuntajaan. *2 Voit tilata lisävarusteena saatavan verkkomuuntajan käyttämällä mallinumeroa "KX-A424xx". Lisätietoja laitteellesi sopivan verkkomuuntajan mallinumerosta saat jälleenmyyjältäsi. 7

8 Ennen puhelimien käyttöä Kohde Malli 20-painikkeisen laajennusmoduulin mallinumero 20-painikkeinen laajennusmoduuli KX-HDV430NE KX-HDV20NE KX-HDV430RU KX-HDV430X KX-HDV430/ KX-HDV430C KX-HDV430SX KX-HDV20:n mukana toimitettavat lisävarusteet KX-HDV20RU KX-HDV20X KX-HDV20 KX-HDV20SX Jalusta: 1 Yhteyskaapeli: 1 KX-HDV20:n seinäkiinnike: 1 Ruuvit seinäkiinnitystä varten: 3 *1 Ruuvi KX-HDV20:n kiinnittämiseen laitteeseen: 1 *1 Kaksi suurta ruuvia on tarkoitettu laitteen asentamiseen seinälle. Pieni ruuvi on tarkoitettu seinäkiinnikkeen asentamiseen laitteeseen. Koskee ainoastaan Yhdysvaltoja Jos haluat tilata lisävarusteita, soita maksuttomaan numeroon

9 Ennen puhelimien käyttöä Painikkeet ja näyttö KX-HDV430NE A B C D EF G HIJK L MNOPQ 9

10 Ennen puhelimien käyttöä KX-HDV430X/KX-HDV430SX A B C D EF G HIJK L MNOPQ 10

11 Ennen puhelimien käyttöä KX-HDV430RU A B C D EF G HIJK L MNOPQ 11

12 Ennen puhelimien käyttöä KX-HDV430 A B C D EF G HIJK L MNOPQ 12

13 Ennen puhelimien käyttöä KX-HDV430C A B C D EF G HIJK L MNOPQ 13

14 Ennen puhelimien käyttöä KX-HDV20NE/KX-HDV20X/KX-HDV20RU/KX-HDV20SX/KX-HDV20 R S T /MENU Siirry valikkoon. Valikon sisältö vaihtelee asetusten ja tilan mukaan. Lisätietoja valikossa näytettävistä asetuksista on kohdassa Valikossa näkyvät asetukset, Sivu 85. Kosketusnäyttö Lisätietoja näytöstä on kohdassa Näyttö, Sivu 16. /HOME Palaa aloitusnäyttöön. Näyttö johon palaat ja käytettävissä olevat toiminnot vaihtelevat tilan mukaan. Voit vaihtaa näyttöä painamalla tätä näppäintä. Lisätietoja on kohdassa Näytön vaihtaminen painamalla /[HOME]-painiketta, Sivu 21. Kamera Käytetään videoviestinnässä. Toinen osapuoli voi nähdä kamerasi videosyötteen, jos hänellä on yhteensopiva laite. Voit kallistaa kameraa kääntämällä kameran takaosassa olevaa rullaa. Lisätietoja kamerasta on kohdassa Kamerakulman säätäminen, Sivu 77. Soittoääni- / Saapunut viesti- / Vastaamaton puhelu -merkkivalo Merkkivalo välkkyy saapuvan puhelun, lukemattoman viestin tai vastaamattoman puhelun merkiksi. /CANCEL Käytetään valinnan peruuttamiseen. Luurin pidike Pitää luurin paikoillaan, kun laite on kiinnitetty seinään. Lisätietoja on kohdassa Luurin asettaminen paikoilleen, Sivu 83. /MESSAGE Tällä painikkeella päästään ääniviestikansioon. / /REDIAL Käytetään viimeksi valitun numeron uudelleenvalintaan. 14

15 Ennen puhelimien käyttöä /HEADSET Käytetään kuuloketoiminnossa. /MUTE/AUTO ANS Käytetään puhelun vastaanottamiseen kaiuttimen kautta tai mikrofonin/luurin mykistämiseen keskustelun aikana. /VOL Käytetään soittoäänen/kuulokkeen voimakkuuden säätämiseen. / /HOLD Käytetään puhelun asettamiseen pitoon. Valmiustilassa palataan pidossa mahdollisesti olevaan puheluun. Mikrofoni Käytetään kaiutinkeskustelussa. /SP-PHONE Käytetään kaiutintoiminnossa. / /TRANSFER Käytetään puhelun siirtoon jollekin toiselle osapuolelle. /CONF Käytetään usean osapuolen puheluun. Mukautettava LCD-näyttö Lisätietoja mukautettavasta LCD-näytöstä on kohdassa KX-HDV20:n mukautettava LCD-näyttö, Sivu 25. DSS-painikkeet [01 20] *1 Käytetään painikkeelle määritetyn toiminnon suorittamiseksi. Kun painike on määritetty linjapainikkeeksi, sillä voidaan vahvistaa linjan tila. Määrittämäsi painikkeen nimi näkyy KX-HDV20:n mukautettavalla LCD-näytöllä. Lisätietoja DSS-painikkeiden vaihtamisesta on kohdassa Toimintopainikkeiden muuttaminen (ohjelmapainikkeet ja DSS-painikkeet), Sivu 68. DSS-sivunäppäin *1 Käytetään vaihtamaan DSS-painikkeen sivu, joka näytetään KX-HDV20:n mukautettavalla LCD-näytöllä. Laitteessa on kaksi 20 DSS-painikkeen sivua. *1 Voit käyttää näitä painikkeita, kun kytket laitteeseen KX-HDV20:n. "DSS" on lyhenne sanoista "Direct Station Selection" (alaliittymän suoravalinta). 15

16 Ennen puhelimien käyttöä Näyttö ja kuvakkeet Näyttö [Esimerkki] Tämä on esimerkki valmiustilanäkymästä. Voit vaihtaa näyttöä painamalla /[HOME]-näppäintä. Lisätietoja on kohdassa Näytön vaihtaminen painamalla / [HOME]-painiketta, Sivu 21. Tilarivi Näyttää puhelinlinjan numeron ja nimen, tilakuvakkeet, viestintätavan kuvakkeet, mykistyskuvakkeen ja ajan. Asetusnäytöissä näytetään näytön nimi. Tämän alueen napauttaminen ei aktivoi mitään toimintoa. Jos näytössä on vähintään 4 kuvaketta, tilarivillä vuorottelee 2 näyttömuotoa. Toimintoalue Näyttää kaikkien toimintojen näytöt. Tämän alueen napauttaminen aktivoi puhelimen. Kosketusnäyttö toimii vain napauttamalla. Yläruudun kuvakkeet vaihtuvat puhelimen tilan mukaan. Tilarivillä näkyvät kuvakkeet Jälkiliite (ei mitään)/c NE/RU/SX/X Luuri käytössä Kuulokemikrofoni käytössä Kaiutin käytössä Seurantakaiutin Opetustila Soitonsiirto käytössä Soitonesto käytössä Automaattivastaus käytössä Merkitys 16

17 (ei mitään)/c Jälkiliite NE/RU/SX/X mykistys Soittoääni ei käytössä Merkitys Ennen puhelimien käyttöä Puhelun pito Jos pidossa on useita puheluita, niiden määrä näkyy kuvakkeen oikealla puolella. Puhelu pidossa parkkialueella Puhelinneuvottelupito ECO-tila käytössä Puhelu saapuu Jos saapuvia puheluita on useita, niiden määrä näkyy kuvakkeen oikealla puolella. Verkkovirhe Bluetooth -yhteys muodostettu Ei Bluetooth-yhteyttä Toiminta-alueen kuvakkeet Kuvake Merkitys Uusi viesti (ylävalikkonäyttö) Uusien viestien määrä näkyy punaisessa ruudussa. Vastaamaton puhelu (ylävalikkonäyttö) Vastaamattomien puheluiden määrä näkyy punaisessa ruudussa. Toiminto (ylävalikkonäyttö) Punainen ympyrä ilmaisee, että BLF-painikkeella voidaan vastata saapuvaan puheluun. Puhelinluettelon lukitus (ylävalikkonäyttö) Takaisin Henkilökohtainen puhelinluettelo Jaettu puhelinluettelo Lisää yhteystieto Siirry poistotilaan Suorita poisto Siirry muokkaustilaan Valitse kaikki kohteet 17

18 Ennen puhelimien käyttöä Kuvake Muistiin Peruuta Näytä edellinen sivu Näytä seuraava sivu Merkitys Vieritä vasemmalle (yleiset näytöt) Panoroi kameraa vasemmalle (verkkokameran katseluohjelma) Vieritä oikealle (yleiset näytöt) Panoroi kameraa oikealle (verkkokameran katseluohjelma) Kallista kameraa ylös (verkkokameran katseluohjelma) Kallista kameraa alas (verkkokameran katseluohjelma) Siirrä kohdistinta vasemmalle Siirrä kohdistinta oikealle Askelpalautin Tauko, Valittu, Ei valittu Haku Luokka Vastaamattomat puhelut Saapuvat puhelut Lähtevät puhelut Verkkokameran hälytys Uusi vastaamaton puhelu Vahvistettu vastaamaton puhelu Lukemattomien viestien/ilmoitusten määrä Lukematon viesti/ilmoitus Luettu viesti/ilmoitus Ennakkosiirto Älä häiritse 18

19 Ennen puhelimien käyttöä Kuvake Soitto tuntemattomasta numerosta Merkitys Tuntemattomasta numerosta tehdyn soiton hylkäys Vaihda viesti luetuksi tai lukemattomaksi Laske luuri mykistys Soittoääni ei käytössä Siirry kameran aloitusasentoon (verkkokameran katseluohjelma) Lähennä (verkkokameran katseluohjelma, viestintäkamera) Loitonna (verkkokameran katseluohjelma, viestintäkamera) Kuulutus (verkkokameran katseluohjelma) Vaihda näyttötilaa (videopuhelun aikana) Keskeytä videosyötteen lähetys (videopuhelun aikana) Jatka videosyötteen lähetystä (videopuhelun aikana) Näytä toimintopainikkeet (videopuhelun aikana) Kierrä kuvaa 90 astetta (visuaalinen vastaajaviesti) Avaa ovi (viestintäkamera) Äänipuhelu (viestintäkamera) / Suurenna asetuksen arvoa / Pienennä asetuksen arvoa Merkkien syötön kuvakkeet Jälkiliite Merkitys (ei mitään)/c NE/RU/SX/X ABC Latinalaisen merkistön syöttötila 0-9 Numeromerkkien syöttötila Erikoismerkkien (Laajennus 1) syöttötila Erikoismerkkien (Laajennus 2) syöttötila Kreikkalaisen merkistön syöttötila Kyrillisen merkistön syöttötila 19

20 Ennen puhelimien käyttöä R Tämän oppaan näyttöä esittävät kuvat ovat vain esimerkkejä. Puhelimesi näytön väri ja/tai ulkonäkö saattaa poiketa niistä. R Tekstin kanssa esitettyjen kuvakkeiden kuvauksia ei näytetä. 20

21 Ennen puhelimien käyttöä Näytön vaihtaminen painamalla /[HOME]-painiketta Valmiustilanäkymän vaihtaminen Valmiustilassa voit vaihtaa valmiustilanäkymää painamalla viimeksi näkynyt näyttö. Normaali näyttö 1 Näyttää valikon lisäksi päivämäärän ja kellonajan /[HOME]-painiketta. Valmiustilanäkymäksi valitaan Normaali näyttö 2 Näyttää valikon lisäksi toimintopainikkeet 1-4 A B A B C D E C D Yhdistelmänäyttö *1 Näyttää linjan tilan lisäksi toimintopainikkeet (6 painiketta/sivu 4 sivulla) Linjanäyttö *1 Näyttää linjan tilan Valikko Toimintopainikenäyttö Linjan tilanäyttö Ohjelmistopainikkeet (näyttävät käytettävissä olevien toimintojen nimet) Siirtyminen toimintosivulta toiselle ja tilanäyttöön Voit siirtyä toimintosivulta toiselle napauttamalla tätä kuvaketta. Tällä alueella näkyvät myös sivujen tila vasemmalta lukien seuraavasti: sivu 1 (toimintopainikkeet 1 6), sivu 2 (toimintopainikkeet 7 12), sivu 3 (toimintopainikkeet 13 18) ja sivu 4 (toimintopainikkeet 19 24). : ilmaisee tällä hetkellä näkyvän sivun. : ilmaisee sivut, jotka eivät ole näkyvissä. : ilmaisee sivut, jotka eivät ole näkyvissä ja joissa on saapuva puhelu (vastaa BLF-painikkeella). : Valitse /[HOME]. *1 Tämä näyttö voidaan avata muista näytöistä, mukaan lukien valmiustilanäytöstä. R Tässä oppaassa esiintyvät näyttöä esittävät kuvat ovat vain esimerkkejä. Puhelimesi näytön kieli ja/tai ulkonäkö saattaa poiketa niistä. Näkymän vaihtaminen saapuvan puhelun, aktiivisen puhelun tai neuvottelupuhelun aikana Saapuvan puhelun, käynnissä olevan puhelun ja neuvottelupuhelun aikana voit siirtyy toiseen näkymään valitsemalla /[HOME]. Nykyinen valmiustilanäkymä määrittää sen, mihin näyttöön voit siirtyä. 21

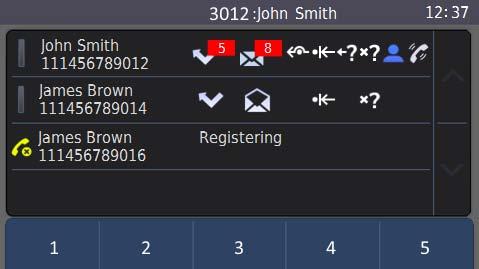

22 Ennen puhelimien käyttöä Voit palata alkuperäiseen näyttöön valitsemalla uudelleen /[HOME]. Nykyinen valmiustilanäkymä Näkymä, kun valitset /[HOME] *1 Normaali näyttö 1 Normaali näyttö 2 Linjanäyttö Yhdistelmänäyttö Linjanäyttö Saapuvan puhelun ja aktiivisen puhelun linjat on korostettu. (Jos puheluita on useita, näkyvissä on linjan ensimmäinen puhelu.) näkyy, kun linjalla on käynnissä neuvottelupuhelu. Yhdistelmänäyttö Saapuvan puhelun ja aktiivisen puhelun linjat on korostettu. (Jos puheluita on useita, näkyvissä on linjan ensimmäinen puhelu.) näkyy, kun linjalla on käynnissä neuvottelupuhelu. *1 Katso kohta Valmiustilanäkymän vaihtaminen, Sivu 21. Linjanäytön ja yhdistelmänäytön sisältö Näet linjan tilan ja tiedot. Voit tarkastella tietoja tarkemmin tai muuttaa asetuksia napauttamalla kuvakkeita. Voit käyttää toimintoja ja muuttaa asetuksia myös napauttamalla näytön alareunassa olevia ohjelmistopainikkeita. Alla olevassa kuvassa näkyy esimerkki linjanäytöstä. Yhdistelmänäytössä toimintopainikkeet ovat näytön yläreunassa. A B C D E F R Tässä oppaassa esiintyvät näyttöä esittävät kuvat ovat vain esimerkkejä. Puhelimesi näytön kieli ja/tai ulkonäkö saattaa poiketa niistä. Linjan tila Kuvake Väri Tila Merkkivalo Merkitys Ei käytössä Linja on käytettävissä Sininen Käytössä Puhelu on käynnissä Sininen Vilkkuu hitaasti Puhelu on pidossa Sininen Vilkkuu nopeasti Saapuva puhelu Punainen Käytössä Linja on käytössä toisessa laitteessa 22

23 Ennen puhelimien käyttöä Kuvake Väri Tila Merkkivalo Merkitys Punainen Vilkkuu hitaasti Linja on pidossa toisessa laitteessa Rekisteröintivirhe Linjan tiedot Näyttää linjan tiedot (nimi, puhelinnumero). Vastaamattoman puhelun ja vastaajaviestin näyttö Tietoja vastaamattomista puheluista ja vastaajaviesteistä. Vastaamattomien puheluiden ja vastaajaviestin määrä näkyy punaisessa ruudussa. Kuvake Kuvaus Linjan ja puhelun tila Uusien vastaamattomien viestien määrä (aktiivinen) Uusien vastaamattomien viestien määrä (ei aktiivinen) Ei uusia vastaamattomia puheluita (aktiivinen) Ei uusia vastaamattomia puheluita (ei aktiivinen) Uusien vastaajaviestien määrä (aktiivinen) Uusien vastaajaviestien määrä (ei aktiivinen) Ei uusia vastaajaviestejä (aktiivinen) Ei uusia vastaajaviestejä (ei aktiivinen) Näet tarkemmat tiedot napauttamalla aktiivisia kuvakkeita. Kuvake Kuvaus Soitonsiirto käytössä Älä häiritse -tila käytössä Soita tuntemattomasta numerosta Estä soitto tuntemattomasta numerosta Kuvake ei ole näkyvissä, kun toiminto on poissa käytöstä. 23

24 Ennen puhelimien käyttöä Kuvake Kuvaus Tavoitettavuus (oma puhelin): Tavoitettavissa Tavoitettavuus (oma puhelin): Poissa (kuvake vilkkuu) Tavoitettavuus (oma puhelin): Varattu Tavoitettavuus (oma puhelin): Offline/Ei tavoitettavuustietoa Tavoitettavuus (oma puhelin): Ei tavoitettavuustietoa ACD: Tavoitettavissa ACD: Ei tavoitettavissa ACD: Lukittu (kuvake vilkkuu) ACD: Uloskirjautunut [Valmiustilassa] Voit muuttaa asetusta napauttamalla kuvaketta. Videopuhelussa Puhelu viestintäkameralla Neuvottelu Puhelinneuvottelupito Rekisteröimätön linja Jos järjestelmä palauttaa Rekisteröimätön-ilmoitus, näkyviin tulee "Kirjata"-toiminto. Ohjelmistopainikkeet (näyttävät käytettävissä olevien toimintojen nimet) Voit käyttää toimintoa napauttamalla sen ohjelmistopainiketta. Puhelimen tila määrittää näkyvissä olevat ohjelmistopainikkeet. Voit vaihtaa painikeriviä valitsemalla Seura. Saat kaikki ohjelmistopainikkeet näkyviin valitsemalla valmiustilassa /[MENU]. Voit palata alkuperäiseen näyttöön valitsemalla /[MENU] tai Edell.. R Valmiustilassa näkyvät ohjelmistopainikkeet Soitt Puhelinluettelo Loki Toiminto *1 Parkki *2 ACD *2 Call Centeriin *2 Minun puhelin *2 paikalla olo *2 FWD/DND *2 Haku *2 Ryhmä Poimi *2 Perus asetukset Syst. Asetukset Lisäasetukset Sovellus *2 Verkkokamera Viestintä Kamera Seura Edell. *1 Jos saapuvaan puheluun voi vastata BLF-painikkeella, vasemmassa yläkulmassa näkyy punainen piste. *2 Tämä kohta näkyy vain, jos toiminto on käytössä. Pyydä lisätietoja ylläpitäjältä. 24

25 Ennen puhelimien käyttöä KX-HDV20:n mukautettava LCD-näyttö [Esimerkki] KX-HDV20 (lisävaruste) *1 A B C *1 Laitteeseen voi määrittää enintään 40 painiketta (20 painiketta 2 sivua). Piktogrammit Piktogrammi Merkitys Piktogrammi Merkitys (numero) Toimintoa ei ole määritetty. Puhelinluettelo Yksi Kosketa Linja Linjan tilanne BLF paikalla olo ACD (kirjautuminen sisään/ulos) Hoteling Neuvottelu Verkkokamera Loki Samanaik. soitti Wrapup Poimi puhelu Ryhmä Poimi Soitonsiirto Siirtää Sokea siirtää Parkki Parkki noutaa Sovellus Toiminnon nimi 25

26 Ennen puhelimien käyttöä Sivu Merkki Näytetään sivu 1 Merkitys Näytetään sivu 1, kun saapuvaan puheluun voi vastata BLF-painikkeella sivulla 2 Näytetään sivu 2 Näytetään sivu 2, kun saapuvaan puheluun voi vastata BLF-painikkeella sivulla 1 R Tässä oppaassa käytetyt kuvat näytöstä ovat vain esimerkkejä. Puhelimesi näytön värit ja/tai ulkoasu voivat olla erilaiset. 26

27 Ennen puhelimien käyttöä Päävalikko Seuraavat valikkokohteet näytetään valmiustilassa. Toiminto Näyttää toimintonäppäimet. Katso kohta Toimintopainikkeiden muuttaminen (ohjelmapainikkeet ja DSS-painikkeet), Sivu 68. Ääniviestit Tällä painikkeella päästään ääniviestikansioon. Katso kohta Vastaajan viestien kuunteleminen, Sivu 46. FWD/DND *1 Määrittää Soitonsiirto- tai Älä häiritse -toiminnon. Katso kohta Soitonsiirto/Älä häiritse, Sivu 46. Haku *1 Soittaa ryhmäkuulutuspuhelun. Katso kohta Ryhmäkuulutuspuhelun soittaminen, Sivu 36. Loki Käytetään puhelumuistin näyttämiseen. Katso kohta Vastaanotettujen/soitettujen puhelujen muisti, Sivu 28. Puhelinluettelo Käytetään henkilökohtaisen tai jaetun puhelinluettelon avaamiseen. Katso kohta Puhelinluettelon käyttäminen, Sivu 48. Linjan tilanne Käytetään linjojen tilan näyttämiseen LCD-näytöllä. Katso kohta Linjan tilan tarkistaminen, Sivu 56. Perus asetukset Käytetään perusasetusten valikon käyttämiseen. Katso kohta Perusasetusten muokkaaminen, Sivu 72. Syst. Asetukset Käytetään järjestelmäasetusten valikon käyttämiseen. Katso kohta Järjestelmäasetusten muokkaus, Sivu 73. Lisäasetukset Käytetään lisäasetusten avaamiseen. Katso kohta Lisäasetusten muokkaaminen, Sivu 73. Verkkokamera Käytetään verkkokameratoiminnon käyttämiseen. Katso Verkkokamera, Sivu 57. Viestintä Kamera Käytetään viestintäkameratoiminnon käyttämiseen. Katso Viestintäkamera, Sivu 64. Call Centeriin *1 Käytetään Call Center-toiminnon käyttämiseksi. 27

28 Ennen puhelimien käyttöä paikalla olo *1 Käytetään Presence-toiminnon käyttämiseksi. Sovellus *1 Käytetään Sovellus-toiminnon käyttämiseen. *1 Tämä kohta näkyy vain, jos toiminto on käytössä. Pyydä lisätietoja ylläpitäjältä. Äänenvoimakkuuden säätäminen Luurin, kaiuttimen ja sankaluurin äänenvoimakkuuden säätö 1. Paina [k]/[j] -painiketta: Säädä äänenvoimakkuutta keskustelun aikana. R Sekä luurin että sankaluurin äänenvoimakkuutta säädetään opetustilassa. Katso kohta Opetustila, Sivu 38. Soittoäänen säätäminen tai poistaminen [Valmiustilassa] 1. Paina [k]/[j] -painiketta: Säädä soittoäänen voimakkuutta. 2. Valitse "OK". R Lisätietoja soittoäänen säätämisestä on kohdassa Tulev. asetukset, Sivu 85. Soittoäänen säätäminen tai poistaminen käytöstä puhelimen soidessa Kun vastaanotat puhelun, voit säätää soittoäänen voimakkuutta tai poistaa sen käytöstä seuraavilla tavoilla: R Jos kytket kuulokemikrofonin puhelun saapuessa, soittoääni kuuluu kaiuttimesta. Soittoäänen voimakkuuden säätäminen 1. Paina [k]/[j] -painiketta: Säädä soittoäänen voimakkuutta. R Valittua äänenvoimakkuutta käytetään myös jatkossa puhelujen saapuessa. R Äänenvoimakkuutta voi säätää myös ponnahdusikkunassa. Soittoäänen poistaminen käytöstä 1. Napauta -painiketta. Vastaanotettujen/soitettujen puhelujen muisti Vastaanotettujen/soitettujen puhelujen muistin näyttäminen [Valmiustilassa] 1. Napauta / -painiketta. a "Loki" 2. Vastaamattomien puheluiden muisti: valitse. Vastaanotettujen puhelujen muisti: valitse. Soitettujen puhelujen muisti: valitse. 28

29 Ennen puhelimien käyttöä Puhelun soittaminen käyttämällä vastaanotettujen/soitettujen puhelujen muistia Katso kohta Vastaanotettujen/soitettujen puhelujen muistin käyttäminen, Sivu 34. Kohteen tallentaminen käyttämällä vastaanotettujen/soitettujen puhelujen muistia Katso kohta Kohteen tallennus käyttämällä soitettujen puhelujen muistia, Sivu 50. Kohteiden poistaminen vastaanotettujen/soitettujen puhelujen muistista [Kun vastaanotettujen/soitettujen puhelujen muisti on näkyvissä] 1. Napauta -painiketta. 2. Napauta / -painiketta: Napauta poistettavien kohteiden valintaruutuja. 3. Napauta -painiketta. a "OK" R Voit valita kaikki luettelon kohteet napauttamalla -painiketta. Salasanan asetus Puhelimen salasanaa ei ole asetettu valmiiksi. Puhelimen salasana (4 numeroa) on rekisteröitävä ennen käyttöä. Seuraavia toimintoja ei voida käyttää ilman salasanan asettamista: R Puhelinluettelon lukitus (katso kohta Puhelinluettelon lukitus, Sivu 54). R Estä laitteen valtuuttamaton käyttö seuraavasti: Valitse satunnainen salasana, jota ei ole helppo arvata. Vaihda salasana säännöllisin väliajoin. R Merkitse salasana muistiin, jotta et unohtaisi sitä. Asetus [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Muut asetukset" 3. Valitse "Vaihda salasana". 4. Anna uusi salasana (4 numeroa [0 9]). *1 a "OK" 5. Vahvista salansa antamalla se uudelleen vaiheen 4 mukaisesti. *1 Jos salasana on määritetty aiemmin, vanha salasana on annettava ensin. Näytön kielen valinta LCD-näytöllä käytettävä kieli voidaan valita. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Näytön valinta" 3. Napauta / -painiketta. a "Kieli" 4. Napauta / -painiketta: Valitse kieli. a "OK" R Luettelo valittavista kielistä on kohdassa Näytön valinta, Sivu

30 Ennen puhelimien käyttöä Merkkien syöttö Kirjaimia ja numeroita voi syöttää valintanäppäimillä. Voit valita merkistötilan napauttamalla haluamaasi tilaa, kun annat nimeä. Lisätietoja käytettävissä olevista merkeistä on kohdassa Merkkitilataulukko, Sivu 84. Kun muokkaat nimeä puhelinluettelossa, voit muuttaa merkistötilaa napauttamalla haluamaasi tilaa. Mallinro KX-HDV430NE, KX-HDV430X, KX-HDV430SX (latinalainen) Merkistötila (numerot) (kreikkalainen) (laajennettu 1) (laajennettu 2) KX-HDV430RU (kyrillinen) (numerot) (latinalainen) (laajennettu 1) (laajennettu 2) KX-HDV430, KX-HDV430C (latinalainen) (numerot) (laajennettu 1) Esimerkki: Näppäile "Anne" latinalaisessa tilassa. 2 a a * a 6 a 6 a a 6 a 6 a a 3 a 3 R Isojen ja pienten kirjainten välillä voidaan vaihtaa painamalla *. R Jos haluttu merkki on samassa valintanäppäimessä kuin edellinen merkki, siirrä ensin kohdistin napauttamalla -painiketta ja anna sitten haluamasi merkki. R Jos näppäilet vahingossa väärän merkin, korosta merkki napauttamalla - tai -painiketta, poista merkki napauttamalla -painiketta ja anna oikea merkki. R Jos haluat poistaa koko rivin, valitse "Poista". Bluetooth-sankaluuri Ennen kuin Bluetooth-sankaluuria voi käyttää, se on rekisteröitävä laitteeseen. 30

31 Ennen puhelimien käyttöä Bluetooth-sankaluurin rekisteröiminen Aseta sankakuuloke pariliitostilaan kuulokkeen ohjeiden mukaan. 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Bluetooth-kuuloke" 3. Valitse "Uusi laite". 4. Anna PIN-numero. *1 a "OK" *1 Lisätietoja PIN-numerosta on sankaluurin ohjeissa. Bluetooth-sankaluurin rekisteröinnin poistaminen 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Bluetooth-kuuloke" 3. Valitse "Rekisteröiti". a "KYLLÄ" Bluetooth-sankaluurin yhdistäminen 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Bluetooth-kuuloke" 3. Valitse "Yhteys". a "Kyllä" a "OK" Bluetooth-sankaluurin irtikytkeminen 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Bluetooth-kuuloke" 3. Valitse "Yhteys". a "EI" a "OK" R Kun Bluetooth-sankaluurin kautta puhutaan puhelua, vastaanottajan äänenvoimakkuutta voi säätää sankaluurin tai pääyksikön säätöpainikkeella. R Yhteyden tilan voi tarkistaa tilariviltä. R Signaalit kulkevat tämän laitteen ja Bluetooth-sankaluurin välillä radioaaltojen avulla. Suurimman käyttöetäisyyden ja häiriöttömän toiminnan takaamiseksi suositellaan laitteen sijoittamista etäälle sähkölaitteista kuten faksit, radiot, tietokoneet ja mikroaaltouunit. R Keskustelujen yksityisyyttä laitetta käytettäessä ei voida taata. Peruskäyttö Luurin nostaminen Kun tässä oppaassa kehotetaan "nostamaan luuri", voit tehdä jonkin seuraavista: R Nosta johdollinen luuri kannattimesta. R Paina /[SP-PHONE]-painiketta johdollisen luurin ollessa kannattimessa. Kaiutintoimintotila otetaan käyttöön. R Paina /[HEADSET]-painiketta, jos käytät sankaluureja. R Valitse linja sitä vastaavalla toimintopainikkeella. *1 *1 Tämä toiminto on käytettävissä, kun toimintopainike on määritetty linjan tai linjan tilan painikkeeksi. Luurin laskeminen Kun tässä oppaassa kehotetaan "laskemaan luuri", voit tehdä jonkin seuraavista: R Laita johdollinen luuri takaisin kannattimeen. R Paina /[SP-PHONE]-painiketta, jos olet handsfree-tilassa. R Paina /[HEADSET]-painiketta, jos käytät sankaluureja. 31

32 Ennen puhelimien käyttöä R Paina /[CANCEL]-painiketta. R Valitse "EI". 32

33 Puhelujen soitto Puhelujen soitto R Voit valita, soitatko ääni- vai video-puhelun. Jos soitat puhelun nostamalla luurin, puhelun tyypin määrittää "Puhelutila"-asetus (Sivu 89). R Voit vahvistaa valitun numeron oikeaksi ennen soittoa (Esivalinta) näppäilemällä numeron ja nostamalla luurin. R Peruuta numeron valinta painamalla /[CANCEL]-painiketta. R Jos haluat lisätä 3 sekunnin mittaisen tauon puhelinnumeroiden väliin, valitse "Tauko". *1 Tauko on hyödyllinen silloin, jos haluat esimerkiksi käyttää puhepostipalvelua kuuntelematta tallennettua ilmoitusta. Voit pidentää tauon pituutta toistamalla toimenpiteen. R "+"-merkin (ulkomaan puheluissa) saa annettua pitämällä pohjassa "B"-näppäintä. *1 Kuvake näytetään vain, jos se on määritetty puhelimeen. Pyydä lisätietoja ylläpitäjältä. Peruspuhelut Soittaminen valitsemalla numero [Valmiustilassa] 1. Nosta luuri. 2. Näppäile vastaanottajan puhelinnumero. 3. Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". 4. Lopeta puhelu laskemalla luuri. R Voit käyttää tiettyä linjaa painamalla linjaan liittyvää toimintopainiketta (katso Toimintopainikkeiden muuttaminen (ohjelmapainikkeet ja DSS-painikkeet), Sivu 68) tai käyttämällä linjan tilan näyttöä (katso Linjan tilan tarkistaminen, Sivu 56). R Jos haluat näppäillä uuden numeron laskematta luuria, toimi seuraavasti. [Keskustelun aikana] 1. Paina /[MENU]-painiketta. 2. Valitse "Recall". Esivalinta [Valmiustilassa] 1. Näppäile numero luuri laskettuna. 2. Tee jokin seuraavista: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. Helppo numeronvalinta Puhelun soittaminen käyttämällä uudelleensoittoluetteloa Viimeisin valittu numero tallennetaan uudelleensoittoluetteloon (jokaisessa enintään 32 numeroa). 33

34 Puhelujen soitto [Valmiustilassa] 1. Paina / /[REDIAL]-painiketta. 2. Nosta luuri. R Puhelun tyyppi (ääni tai video) on sama kuin edellisessä soitetussa puhelussa. R Jos teet tämän kesken puhelun, puhelu päättyy, ja puhelin tekee uudelleensoiton. Valinta pikanäppäimellä Voit määrittää jokaiselle numeronäppäimelle puhelinnumeron. Voit soittaa kyseiseen numeroon helposti pitämällä sille määritettyä numeronäppäintä pohjassa. 1. Pidä pikanäppäimeksi määritettyä valintanäppäintä (0 9) painettuna yli 1 sekunti. 2. Tee jokin seuraavista: R Nosta luuri. *1 R Valitse "Puhelinnumero". Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. R Kun pikanäppäimen tiedot ovat näkyvissä, voit valita toisen pikanäppäinnumeron napauttamalla painiketta. R Jos pikanäppäinten käyttö on asetettu tilaan "Automaattinen", pikanäppäimen numeroon voidaan soittaa myös pitämällä pikanäppäintä painettuna määritettyjen sekuntien ajan. Lisätietoja on kohdassa Pikanäppäinvalinnan tyypin määritys, Sivu 67. R Pikanäppäinten määrittämisestä on lisätietoja kohdassa Pikanäppäinten määritys puhelinluettelossa, Sivu 66. Hot Line -toiminnon käyttäminen Jos pääkäyttäjä on määrittänyt tämän toiminnon, voit soittaa puhelun rekisteröityyn puhelinnumeroon automaattisesti. Pyydä lisätietoja ylläpitäjältä. [Valmiustilassa] 1. Nosta luuri. tai Vastaanotettujen/soitettujen puhelujen muistin käyttäminen Käyttämälllä vastaanotettujen puhelujen muistia [Valmiustilassa] 1. Napauta / -painiketta. a "Loki" 2. Vastaamattomien puheluiden muisti: valitse. Vastaanotettujen puhelujen muisti: valitse. 3. Valitse / : valitse vastaanotettujen puhelujen muisti. 4. Tee jokin seuraavista: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. 34

35 Puhelujen soitto Soitettujen puhelujen muistin käyttäminen [Valmiustilassa] 1. Napauta / -painiketta. a "Loki" 2. Napauta -painiketta. 3. Valitse / : valitse lähtevien puhelujen muisti. 4. Tee jokin seuraavista: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. Puhelinluettelon käyttäminen Henkilökohtaisen puhelinluettelon käyttäminen [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Hae haluamaasi kohdetta. *1 3. Napauta / -painiketta: Valitse haluamasi kohde. 4. Valitse haluamasi puhelinnumero. 5. Tee jokin seuraavista: R Nosta luuri. *2 R Valitse "Puhelinnumero". Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". *1 Lisätietoja on kohdassa Henkilökohtaiseen puhelinluetteloon tallennetun kohteen haku, Sivu 53. *2 Puhelun tyypin määrittää "Puhelutila"-asetus. R Jos henkilökohtainen puhelinluettelo on estetty, tätä toimintoa ei voi käyttää. Pyydä lisätietoja ylläpitäjältä. Jaetun puhelinluettelon käyttäminen [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Jos otsikkona näkyy "Puhelinluettelo", valitse. *1 3. Hae haluamaasi kohdetta. *2 4. Napauta / -painiketta: Valitse haluamasi kohde. 5. Valitse haluamasi puhelinnumero. 6. Tee jokin seuraavista: R Nosta luuri. *3 R Valitse "Puhelinnumero". Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". *1 Jos ainoastaan jaettu puhelinluettelo on sallittu, tämä vaihe ohitetaan. *2 Lisätietoja on kohdassa Jaettuun puhelinluetteloon tallennetun kohteen hakeminen, Sivu 55. *3 Puhelun tyypin määrittää "Puhelutila"-asetus. R Jos jaettu puhelinluettelo on estetty, tätä toimintoa ei voi käyttää. Pyydä lisätietoja ylläpitäjältä. 35

36 Puhelujen soitto Ryhmäkuulutuspuhelun soittaminen Kun soitat kuulutuspuhelun, ääni kuuluu toisten puhelinten kaiutinpuhelimesta. [Valmiustilassa] 1. Napauta / -painiketta. a "Haku" *1 2. Valitse haluamasi kanavaryhmä. *2 3. Nosta luuri tai valitse "Soitt". *1 Kuulutuspuheluita voi soittaa vain, jos toiminto on käytössä. Pyydä lisätietoja ylläpitäjältä. *2 Jos käytössä on vain 1 kanavaryhmä, kuulutus alkaa välittömästi. 36

37 Puhelujen vastaanotto Puhelujen vastaanotto R Jos sinulle soitetaan videopuhelu, voit valita, vastaatko siihen videopuheluna. Jos vastaat nostamalla luurin, puhelun tyypin määrittää "Puhelutila"-asetus (Sivu 89). R Erityyppisille saapuville puheluille voidaan valita soittoääni. Katso kohta Tulev. asetukset, Sivu 85. R Voit vastata puheluun käyttämällä myös Automaattivastaus-toimintoa. Ota Automaattivastaus käyttöön tai poista se käytöstä painamalla valmiustilassa /[MUTE/AUTO ANS] -painiketta. Katso kohta Vast. asetukset, Sivu 86. R Soittoäänen voimakkuutta voidaan säätää, tai se voidaan ottaa pois käytöstä. Katso kohta Soittoäänen säätäminen tai poistaminen, Sivu 28. R Jos kytket kuulokemikrofonin puhelun saapuessa, soittoääni kuuluu kaiuttimesta. Kuulokemikrofonista riippuen soittoääni voi kuulua kuulokkeesta. R Jos ulkopuhelu vastaanotetaan puhelimen puhelinluetteloon tallennetusta numerosta, soittajan numero ja nimi näkyvät puhelumuistissa. R Samaan aikaan voidaan vastaanottaa enintään 24 puhelua. 25. soittaja kuulee varatusta linjasta kertovan äänen. Soittajan tunnus Jos vastaanotetaan ulkopuhelu, johon sisältyy soittajan tunnus (nimi ja puhelinnumero), nämä tiedot tallennetaan vastaanotettujen puhelujen muistiin ja näytetään LCD-näytössä. Jos vastaanotettavan puhelun numero vastaa puhelinluettelossa olevaa numeroa, puhelinluetteloon tallennettu nimi sekä puhelinnumero näkyvät näytössä. Jos puhelinjärjestelmä lähettää soittajan tiedot ja puhelinluetteloon on tallennettu tietoja samalle numerolle, näytetään puhelinluetteloon tallennetut tiedot. Puheluihin vastaaminen Saapuvaan puheluun vastaaminen 1. Tee jokin seuraavista: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *2 *1 Jos kuuloke ei ole paikallaan, paina telakkapainiketta kerran. Puhelun tyypin määrittää "Puhelutila"-asetus. *2 Tämä valinta on käytettävissä, jos saapuva puhelu on videopuhelu. R Jos puhelun aikana saapuu toinen puhelu, voit vastata siihen painamalla telakkapainiketta kerran. Puheluun vastaaminen tietyllä linjalla, kun soittajia on useita [Puhelun saapuessa] 1. Valitse "Linja". 2. Napauta / -painiketta: Valitse tuleva puhelu. Saapuvan puhelun hylkääminen 1. Kun saapuva puhelu soi, valitse "Hylkää". 2. Puhelu hylätään, ja puhelin palaa valmiustilaan. R Tietyistä numeroista saapuvat puhelut voidaan hylätä automaattisesti. Lisätietoja on kohdassa Sisääntulevan puhelun esto (vain soittajan tunnuksen käyttäjille), Sivu

38 Puhelujen vastaanotto Kaiutintoimintotila Kaiutintoimintotilassa voit puhua toisen osapuolen kanssa käyttämättä luuria. Tämä tila on hyödyllinen silloin, kun puhelun aikana tehdään muita tehtäviä, kuten kirjoitetaan. Kaiutintoimintotilan ottaminen käyttöön Voit ottaa kaiutintoimintotilan käyttöön painamalla /[SP-PHONE]-painiketta valmiustilassa. Jos puhut puhelua sankaluureilla, voit ottaa kaiutintoimintotilan käyttöön painamalla /[SP-PHONE]-painiketta. Kaiutintoimintotilan peruuttaminen Voit peruuttaa kaiutintoimintotilan seuraavilla tavoilla: R Nosta luuri, kun keskustelet kaiutintoimintotilassa. R Jos puhut puhelua kaiutintoimintotilassa ja laitteeseen on kytketty sankaluurit, voit jatkaa puhelua sankaluureilla painamalla /[HEADSET]-painiketta. Opetustila Opetustilassa kuulet toisen osapuolen sekä sankaluurin että luurin kautta. Tämä tila on hyödyllinen koulutuksessa. Kun asiakaspalvelija käyttää sankaluuria, kouluttaja voi kuunnella toista osapuolta luurin kautta ja opettaa asiakaspalvelijaa vastaamaan oikealla tavalla soittajalle. Opetustilan ottaminen käyttöön [Keskustelun ollessa käynnissä sankaluurin kautta] 1. Nosta luuri paikaltaan. 2. Siirry opetustilaan painamalla /[HEADSET]-painiketta. Opetustilasta poistuminen 1. Aseta luuri takaisin paikalleen. Keskustelu jatkuu sankaluurin kautta. 38

39 Puhelun aikana Puhelun aikana Videopuhelunäyttö : Napauta näyttöä. : Tietyn ajan kuluttua. Tavallisesti videosyöte näytetään koko näytön tilassa. Jos napautat näyttöä, tilarivi ja toiminta-alue näytetään. Tietyn ajan kuluttua näyttö palaa koko näytön tilaan. (Jos haluat näyttää tilarivin ja toiminta-alueen, napauta näyttöä uudelleen.) Videopuheluvalinnat Videopuhelun aikana voit vaihtaa näyttötilaa ja keskeyttää videosyötteen lähetyksen ja jatkaa sitä. Näyttötilan vaihtaminen [Videopuhelun aikana] 1. Napauta näyttöä. 2. Napauta -painiketta. Näyttötilat vaihtuvat järjestyksessä normaalitila (PiP ei käytössä) a normaalitila (PiP käytössä) a jaettu tila. 39

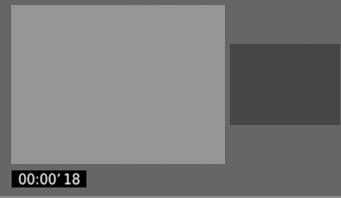

40 Puhelun aikana [Esimerkki] Normaalitila (PiP ei käytössä) Normaalitila (PiP käytössä) B A A Jaettu tila A B : Napauta näyttöä. a Valitse. Toisen osapuolen videosyöte Sinun videosyötteesi Normaalitilassa voit vaihdella videosyötteen näyttöä (Picture-in-Picture). PiP-toiminnon ottaminen käyttöön ja poistaminen käytöstä [Videopuhelun aikana] 1. Paina /[MENU]-painiketta. 2. Valitse "Kuva kuvassa". 3. Valitse "Kyllä" tai "EI". a "OK" Videosyötteen lähetyksen keskeyttäminen ja jatkaminen Videosyötteen lähetyksen keskeyttäminen [Videosyötteen lähetyksen aikana] 1. Napauta näyttöä. 2. Napauta -painiketta. näytetään videosyötteessä, ja videosyötteen lähetys keskeytetään. Videosyötteen lähetyksen jatkaminen [Videosyötteen ollessa keskeytettynä ( näytetään)] 1. Napauta näyttöä. 2. Napauta -painiketta. Syötteesi näytetään ja sen lähetys jatkuu. 40

41 Puhelun aikana Puhelutyypin vaihtaminen puhelun aikana Vaihtaminen äänipuhelusta videopuheluun [Äänipuhelun aikana] 1. Valitse "Videopuhelu". Vaihtaminen videopuhelusta äänipuheluun [Videopuhelun aikana] 1. Paina /[MENU]-painiketta. 2. Valitse "Soita". Kuvanlaadun säätäminen Voit säätää videosyötteen laatua valmiustilassa tai videopuhelun aikana. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Video valinta" 3. Napauta / -painiketta. a "Kamera asetukset" 4. Napauta säädettävää kohdetta. 5. Napauta / -painiketta: Vaihda kohteen arvo. a "OK" 6. Valitse "Tallenna". [Videopuhelun aikana] 1. Paina /[MENU]-painiketta. 2. Valitse "Kuvanlaatu". 3. Napauta säädettävää kohdetta. 4. Napauta / -painiketta: Vaihda kohteen arvo. a "OK" 5. Valitse "Tallenna". R Voit säätää seuraavia arvoja: Kirkkaus Oletus: 3 Kyllästys Oletus: 3 Contraste Oletus: 2 Terävyys Oletus: 3 Anti-välkyntä Oletus: 50Hz R Voit palauttaa oletusarvot valitsemalla "Nollaa". Puhelun siirto Voit siirtää puhelun toiseen puhelimeen (sisäiseen tai ulkoiseen numeroon). R Tämän ominaisuuden toiminta voi vaihdella puhelimen määrityksestä riippuen. Jos seuraava menettely ei onnistu, kysy lisätietoja järjestelmänvalvojalta. Siirto 1. Paina / /[TRANSFER]-painiketta puhelun aikana. 41

42 Puhelun aikana 2. Valitse numero, johon haluat siirtää puhelun. *1 a Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". 3. Odota, kunnes puheluun vastataan, ja ilmoita sitten puhelun siirrosta. 4. Laske luuri. *1 Voit valita puhelinnumeron myös puheluhistoriasta tai puhelinluettelosta. R Jos haluat päättää puhelun, ennen kuin siihen vastataan, paina /[CANCEL]-painiketta. Sokean siirron tekeminen 1. Valitse keskustelun aikana "Sokea" *1. 2. Valitse numero, johon haluat siirtää puhelun. *2 a Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". *1 Jos sokeat siirrot on estetty, tätä kuvaketta ei näytetä. Pyydä lisätietoja ylläpitäjältä. *2 Voit valita puhelinnumeron myös puheluhistoriasta tai puhelinluettelosta. Puhelun pito Voit asettaa puhelun pitoon pitämällä sitä alanumerossasi. R Tämän ominaisuuden toiminta voi vaihdella puhelimen määrityksestä riippuen. Jos seuraava menettely ei onnistu, kysy lisätietoja järjestelmänvalvojalta. Pito Puhelun pito 1. Paina / /[HOLD]-painiketta. R Jos toimintopainike on määritetty linjapainikkeeksi, puhelu laitetaan pitoon tai katkaistaan Puhelun automaattinen pito -asetuksista riippuen painamalla muuta kuin käynnissä olevan puhelun linjapainiketta. Saat lisätietoja puhelinjärjestelmän toimittajalta/palveluntarjoajalta. Kun haluat palata linjallasi pidossa olevaan puheluun [Kun yksi linja on pidossa] 1. Paina / /[HOLD]-painiketta. [Kun kaksi tai useampia linjoja on pidossa] 1. Valitse / /[HOLD] tai valitse "Linjan tilanne" valmiustilassa. 2. Napauta / -kuvaketta: Valitse pidossa oleva linja. R Jos puhelun aikana saapuu toinen puhelu, voit vastata siihen painamalla telakkapainiketta kerran. Paina / [SP-PHONE]-painiketta, jos olet handsfree-tilassa. R Jos toimintopainike on määritetty linjapainikkeeksi, ja linjalla on puhelu pidossa, voit palata puheluun toimimalla seuraavasti. 1. Paina vastaavaa toimintopainiketta. Pito järjestelmän parkkialueella (Parkki) Tätä ominaisuutta voi käyttää siirtotoimintona. 42

43 Jos puhelun asettaminen parkkialueelle on sallittu, "Parkki"-kuvake näytetään. Parkki-toiminnon numero on kuitenkin määritettävä etukäteen. Puhelinjärjestelmän mukaan voi myös olla tarpeen antaa parkkialueen numero poimittaessa puhelu parkkialueelta. Ominaisuus riippuu puhelinjärjestelmästäsi. Pyydä lisätietoja ylläpitäjältä. Asetus 1. Paina puhelun aikana /[MENU]-painiketta. 2. Valitse "Parkki". Poimiminen parkkialueelta [Valmiustilassa] 1. Anna parkkialueen poimintatoiminnon numero. 2. Nosta luuri. R Puhelinjärjestelmästä riippuen tilarivillä voi näkyä -kuvake. Tässä tapauksessa voit poimia puhelun painamalla /[MENU]-painiketta ja valitsemalla "Parkki". Jos haluat poimia parkkialueelle asetetun puhelun kuvaketta napauttamalla, parkkialueen poimintatoiminnon numero on asetettava etukäteen. Pyydä lisätietoja ylläpitäjältä. Vuorottelu kahden puhelun välillä Kun puhut yhtä puhelua toisen ollessa pidossa, voit vuorotella puhelujen välillä. Vuorottelu osapuolten välillä siten, että toinen on välillä pidossa 1. Paina / /[HOLD]-painiketta puhelun aikana. 2. Valitse haetun osapuolen numero. Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". 3. Puhu toiselle soittajalle. 4. Äänipuhelun aikana: valitse "Linjan tilanne". Videopuhelun aikana: Paina /[MENU]-painiketta. a Valitse "Linjan tilanne". 5. Napauta / -painiketta: Valitse alkuperäinen osapuoli. 6. Puhu soittajalle. Kolmen osapuolen neuvottelu Puhelun aikana voit lisätä ylimääräisen osapuolen puheluusi ja muodostaa puhelinneuvottelun. R Puhelinjärjestelmäsi saattaa tukea ominaisuuksia, kuten puhelinneuvotteluja neljän tai useamman henkilön kesken. Siinä tapauksessa ohjeet puhelinneuvottelun aloittamiseen voivat poiketa tässä osiossa esitetyistä. Saat lisätietoja puhelinjärjestelmän toimittajalta/palveluntarjoajalta. Puhelinneuvottelun pitäminen 1. Paina puhelun aikana /[CONF]-painiketta. 2. Valitse puhelinnumero, jonka haluat lisätä keskusteluun. *1 a Soita äänipuhelu valitsemalla "Soita". Soita videopuhelu valitsemalla "Videopuhelu". 3. Paina /[CONF]-painiketta, kun toinen osapuoli on vastannut. Jos soitit toiselle osapuolelle äänipuhelun, muodostetaan äänineuvottelupuhelu. Jos soitit toiselle osapuolelle videopuhelun, muodostetaan videoneuvottelupuhelu. *1 Voit valita puhelinnumeron myös puheluhistoriasta tai puhelinluettelosta. Puhelun aikana 43

44 Puhelun aikana R Jos haluat videoneuvottelupuheluun osapuolen, jonka puhelin ei tue videopuheluita, voi osapuoli osallistua pelkästään äänellä. Tämä osapuoli näkee videosyötteen sijasta vain kuvakkeen. Videoneuvottelupuhelusta vaihtaminen äänineuvottelupuheluun 1. Paina videoneuvottelupuhelun aikana /[MENU]-painiketta. 2. Valitse "Soita". Äänineuvottelupuhelusta vaihtaminen videoneuvottelupuheluun 1. Napauta äänineuvottelupuhelun aikana "Videopuhelu". Osapuolen poistaminen puhelinneuvottelusta Puhelinneuvottelun aikana voit poistaa siitä osapuolia. Tämä toiminto on kuitenkin käytössäsi vain silloin, kun olet itse aloittanut puhelinneuvottelun. 1. Paina puhelinneuvottelun aikana / /[HOLD]-painiketta. 2. Näytä pidossa olevat osapuolet pitämällä / /[HOLD]-painiketta pohjassa. 3. Napauta / -kuvaketta: Valitse poistettava osapuoli. 4. Puhu osapuolelle ja lopeta puhelu laskemalla luuri. 5. Paina / /[HOLD]-painiketta. Puhelinneuvottelun päättäminen Voit lopettaa puhelinneuvottelun laskemalla luurin. mykistys Voit kytkeä mikrofonin tai luurin pois päältä ja keskustella muiden läsnäolijoiden kanssa samalla, kun kuuntelet toista osapuolta kaiuttimen tai luurin kautta. Asetus/peruutus 1. Paina /[MUTE/AUTO ANS]-painiketta. R Kun -kuvake näkyy tilarivillä, mykistys on käytössä. R Kun mykistys on valittu, se pysyy aktivoituna silloinkin, kun laitat kaiuttimen päälle/pois. R Kun mykistys on valittu, se pysyy aktivoituna silloinkin, kun liität/irroitat kuulokkeet. Koputus Jos kesken puhelun saat toisen puhelun, kuulet koputusäänen. Voit vastata toiseen soittoon katkaisemalla ensimmäinen puhelu tai laittamalla se pitoon. Jos näkyvissä on koputustilan näyttö, voit siirtyä linjanäyttöön tai yhdistelmänäyttöön *1 valitsemalla /[HOME] tai odottamalla 10 sekuntia. Voit palata alkuperäiseen näyttöön valitsemalla /[HOME]. Tämä on valinnainen puhelinyhtiön palvelu. Voit vastaanottaa koputusäänen ja soittajan tiedot. Saat lisätietoja puhelinjärjestelmän toimittajalta/palveluntarjoajalta. *1 Yhdistelmänäyttö näkyy, jos se on valittu valmiustilanäytöksi. Käynnissä olevan puhelun lopettaminen ja puhuminen toisen osapuolen kanssa 1. Laske luuri. 2. Nosta luuri. Käynnissä olevan puhelun asetus pitoon ja puhuminen toisen osapuolen kanssa 1. Soita äänipuhelu valitsemalla "Soita". 44

45 Puhelun aikana Soita videopuhelu valitsemalla "Videopuhelu". Soita äänipuhelu viestintäkameralla valitsemalla "Kamera". Seurantakaiutin Kahdenvälisen keskustelun aikana voit antaa ympärillä olevien kuunnella keskustelua kaiuttimen kautta, kun itse jatkat keskustelua luurin kautta. Aloita/Peruuta 1. Paina puhelun aikana /[SP-PHONE]-painiketta. R Kaiuttimen ollessa päällä, voit asettaa luurin takaisin tukiasemaan, jolloin kätesi vapautuvat muihin tehtäviin. 45

46 Ennen kuin poistut työpisteestäsi Soitonsiirto/Älä häiritse Voit asettaa automaattisen soitonsiirron toiseen numeroon. Voit myös asettaa soitoneston (Älä häiritse). Soitonsiirron ja soitoneston asetukset [Valmiustilassa] 1. Napauta / -painiketta. a "FWD/DND" 2. Jos laitteessa on useita linjoja, valitse haluamasi linja napauttamalla / -painiketta. 3. Napauta / -painiketta: Valitse haluamasi soitonsiirto- tai soitonestoasetus. Asetukset ovat seuraavat: R DND: Aktivoi Älä häiritse -toiminto (Kaikki sisääntulevat puhelut estetään automaattisesti.) R Fwd(kaiki): Ota käyttöön Soitonsiirto kaikille puheluille (Kaikki sisääntulevat soitot siirretään toiseen numeroon.) R Fwd(varat): Ota käyttöön Soitonsiirto, kun puhelin on varattu (Soitonsiirto aktivoituu vain, kun puhelin on varattu) R Fwd (muut): Ota käyttöön soitonsiirto, kun ei vastausta *1 (Sisääntuleva soitto siirretään vain, jos puhelimeen ei vastata tietyn ajan kuluessa.) 4. (FWD) Valitse "Päällä/Poissa": Valitse Päällä tai Poissa. a "Seura" tai "OK" (DND) Valitse "Päällä/Poissa": Valitse Päällä tai Poissa. a "OK" 5. Jos soitonsiirto valitaan, tallenna uusi numero, johon soitot siirretään, tai vahvista ja muokkaa aiemmin tallennettu numero. a "OK" *1 Valitse "Signaali. Määrä"-kohtaa napauttamalla, kuinka monta kertaa puhelin soi ennen kuin puhelu siirretään. R Kun Soitonsiirto- tai Älä häiritse -toiminto on aktivoitu, tilarivillä näkyy valmiustilassa / ja/tai /. R Ominaisuus on käytettävissä vain, jos se on otettu käyttöön. Pyydä lisätietoja ylläpitäjältä. Vastaajan viestien kuunteleminen Kun saat vastaajaviestin, Voit tarkistaa uudet viestisi postilaatikostasi. näytetään, tai odottavan viestin merkkivalo vilkkuu hitaasti. [Valmiustilassa] 1. Paina /[MESSAGE]-painiketta tai valitse "Ääniviestit". 2. Napauta / -kuvaketta: Valitse linja, jonka kohdalla näkyy. Visuaalinen Xsi-vastaajaviesti Broadsoft-Xsin vastaajaviestipalvelulla voit saada viesteihin liittyviä tarkkoja tietoja Xsi-palvelimesta. Seuraavat toiminnot ovat käytettävissä: R viestien lataaminen R viestien merkitseminen luetuiksi tai lukemattomiksi R viestien poistaminen. Saat lisätietoja puhelinjärjestelmän toimittajalta/palveluntarjoajalta. 46

47 Ennen kuin poistut työpisteestäsi Seuraavat rajoitukset ovat käytössä: R videoviestejä ei tueta R ääniviestin muoto: vain WAV (MP3 ei ole käytettävissä) R ääniviestin tallennusaika: enintään 5 minuuttia 47

48 Puhelinluettelon käyttäminen Puhelinluettelon käyttäminen KX-HDV430-mallissa on 2 puhelinluettelotyyppiä. 1. Henkilökohtainen puhelinluettelo Tämä puhelinluettelo on tallennettu puhelimeen. 2. Jaettu puhelinluettelo Jos puhelinyhtiösi tarjoaa jaetun puhelinluettelon palvelua, voit käyttää sitä. Saat lisätietoja puhelinjärjestelmän toimittajalta/palveluntarjoajalta. Henkilökohtainen puhelinluettelo Jaettu puhelinluettelo Tallenna uusi tieto ü Muokkaa tallennettua tietoa ü Poista tallennettu tieto ü Hae puhelinluettelosta nimen mukaan ü ü Hae puhelinluettelosta luokan mukaan ü Puhelinnumerot henkilöä kohden Korkeintaan 5 Korkeintaan 5 *1 Yksityinen soittoääni ü Puhelinluettelon lukitus ü *1 Tämä määrä riippuu käytettävästä palvelusta. 48

49 Puhelinluettelon käyttäminen Henkilökohtaisen puhelinluettelon käyttäminen Voit tallentaa puhelinluetteloon jopa 500 kohdetta (5 puhelinnumeroa per kohde, enintään 2500 puhelinnumeroa) helposti saataville. Voit myös asettaa eri luokille ainutlaatuisia soittoääniä helpottamaan soittajan tunnistamista. Kaikki puhelinluettelon kohteet tallennetaan aakkosjärjestykseen. Puhelinluettelo voidaan lukita turvallisuussyistä. R Ohjeita puhelinluetteloon tallennettujen tietojen hakemisesta on kohdassa Henkilökohtaiseen puhelinluetteloon tallennetun kohteen haku, Sivu 53. R Kun haluat hakea toisesta puhelinluettelosta, jossa voi olla verkon kautta käytettävissä yli 500 numeroa, katso kohta Jaetun puhelinluettelon käyttäminen, Sivu 55. R Suosittelemme puhelinluetteloiden varmuuskopioimista, jotta tiedot eivät katoa mahdollisen toimintahäiriön sattuessa. R Voit tallentaa enintään 500 yhteystiedon tiedot. R Puhelinluettelon tietoja voi viedä ja tuoda. Pyydä lisätietoja ylläpitäjältä. Nimessä voi olla enintään 24 merkkiä. Puhelinnumerossa voi olla enintään 32 merkkiä. Yksityinen soittoääni Voit järjestää nimet puhelinluettelossa 9 luokkaan. Kullekin luokalle voidaan määrittää eri soittoääni *1. Kun näytetty soittajan tunnus *2 vastaa puhelinluetteloon tallennettua puhelinnumeroa tai nimeä, puhelin ilmoittaa puhelusta luokan mukaisella soittoäänellä. *1 Lisätietoa soittoäänistä, katso Tulev. asetukset, Sivu 85. *2 Lisätietoja soittajan tunnuksesta, katso " Soittajan tunnus, Sivu 37". Kohteen tallentaminen henkilökohtaiseen puhelinluetteloon Uuden kohteen tallennus [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Napauta -kuvaketta. a Jäljellä olevien kohteiden määrä näytetään. a "OK" 3. Valitse "<Anna nimi>". 4. Kirjoita nimi (enintään 24 merkkiä). a "OK" 5. Valitse "<Anna puh.nro>". 6. Kirjoita puhelinnumero (enintään 32 merkkiä). a "OK" 7. Syötä lisää puhelinnumerotyyppejä toistamalla kohdat 5 ja Valitse "Luokitus pois". 9. Napauta / -painiketta: Valitse luokka. a "OK" 10. Napauta -painiketta sen puhelinnumeron kohdalla, jota haluat käyttää kohteen oletusnumerona. Valitun kohteen kuvakkeen väri vaihtuu seuraavasti:. 11. Napauta -painiketta. R Kohdat 8 ja 9 voi ohittaa, jos et haluat asettaa luokkaa. R Vaiheen 10 voi ohittaa, jos et halua määrittää oletusnumeroa. (Ensimmäinen kohteeseen liitetty numero valitaan tällöin automaattisesti oletusnumeroksi.) R Kelvollisia merkkejä ovat "0" - "9", "G", "B", "J", "P". R Jos luettelossa on jo kohde jolla on sama nimi ja numero, uusi tieto lisätään jo olemassa olevaan kohteeseen. R Lisätietoja merkkien näppäilystä on kohdassa Merkkien syöttö, Sivu

50 Puhelinluettelon käyttäminen Numeron tallentaminen Voit valita numeron ensin ja lisätä sen sitten puhelinluetteloon uudeksi kohteeksi. Uuden kohteen lisääminen: [Valmiustilassa] 1. Valitse numero. 2. Valitse "Puhelinluettelo". 3. Valitse "Lisää uusi". a "OK" 4. Jäljellä olevien kohteiden määrä näytetään. a "OK" 5. Valitse "<Anna nimi>". 6. Kirjoita nimi (enintään 24 merkkiä). a "OK" 7. Valitse "Luokitus pois". 8. Napauta / -painiketta: Valitse luokka. a "OK" 9. Napauta -painiketta sen puhelinnumeron kohdalla, jota haluat käyttää kohteen oletusnumerona. Valitun kohteen kuvakkeen väri vaihtuu seuraavasti:. 10. Napauta -painiketta. R Kohdat 7 ja 8 voi ohittaa, jos et haluat asettaa luokkaa. R Vaiheen 9 voi ohittaa, jos et halua määrittää oletusnumeroa. (Ensimmäinen kohteeseen liitetty numero valitaan tällöin automaattisesti oletusnumeroksi.) R Kelvollisia merkkejä ovat "0" - "9", "G", "B", "J", "P". R Jos luettelossa on jo kohde jolla on sama nimi ja numero, uusi tieto lisätään jo olemassa olevaan kohteeseen. R Lisätietoja merkkien näppäilystä on kohdassa Merkkien syöttö, Sivu 30. Puhelinnumeron lisääminen olemassa olevaan kohteeseen: [Valmiustilassa] 1. Valitse numero. 2. Valitse "Puhelinluettelo". 3. Valitse "Lisää numero". a "OK" 4. Napauta -painiketta. 5. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 6. Napauta / -kuvaketta: Valitse haluamasi nimi. 7. Napauta -painiketta sen puhelinnumeron kohdalla, jota haluat käyttää kohteen oletusnumerona. Valitun kohteen kuvakkeen väri vaihtuu seuraavasti:. 8. Napauta -painiketta. R Vaiheen 7 voi ohittaa, jos et halua määrittää oletusnumeroa. (Ensimmäinen kohteeseen liitetty numero valitaan tällöin automaattisesti oletusnumeroksi.) R Kelvollisia merkkejä ovat "0" - "9", "G", "B", "J", "P". R Jos luettelossa on jo kohde jolla on sama nimi ja numero, uusi tieto lisätään jo olemassa olevaan kohteeseen. R Lisätietoja merkkien näppäilystä on kohdassa Merkkien syöttö, Sivu 30. Kohteen tallennus käyttämällä soitettujen puhelujen muistia Voit lisätä numeron luurin puhelinluetteloon poimimalla sen soitettujen puhelujen muistista. Uuden kohteen lisääminen: [Valmiustilassa] 1. Näytä sisääntulleiden ja soitettujen puhelujen muisti. Lisätietoja on kohdassa Vastaanotettujen/soitettujen puhelujen muisti, Sivu

51 2. Napauta / -painiketta: Valitse haluamasi kohde. 3. Valitse "Tall. Puh.luett". 4. Valitse "Lisää uusi". a "OK" 5. Jäljellä olevien kohteiden määrä näytetään. a "OK" 6. Valitse "<Anna nimi>". 7. Kirjoita nimi (enintään 24 merkkiä). a "OK" 8. Valitse "Luokitus pois". 9. Napauta / -painiketta: Valitse luokka. a "OK" 10. Napauta -painiketta sen puhelinnumeron kohdalla, jota haluat käyttää kohteen oletusnumerona. Valitun kohteen kuvakkeen väri vaihtuu seuraavasti:. 11. Napauta -painiketta. R Kohdat 8 ja 9 voi ohittaa, jos et haluat asettaa luokkaa. R Vaiheen 10 voi ohittaa, jos et halua määrittää oletusnumeroa. (Ensimmäinen kohteeseen liitetty numero valitaan tällöin automaattisesti oletusnumeroksi.) R Kelvollisia merkkejä ovat "0" - "9", "G", "B", "J", "P". R Jos luettelossa on jo kohde jolla on sama nimi ja numero, uusi tieto lisätään jo olemassa olevaan kohteeseen. R Lisätietoja merkkien näppäilystä on kohdassa Merkkien syöttö, Sivu 30. Puhelinnumeron lisääminen olemassa olevaan kohteeseen: [Valmiustilassa] 1. Näytä sisääntulleiden ja soitettujen puhelujen muisti. Lisätietoja on kohdassa Vastaanotettujen/soitettujen puhelujen muisti, Sivu Napauta / -painiketta: Valitse haluamasi kohde. 3. Valitse "Tall. Puh.luett". 4. Valitse "Lisää numero". a "OK" 5. Napauta -painiketta. 6. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 7. Napauta / -kuvaketta: Valitse haluamasi nimi. 8. Napauta -painiketta sen puhelinnumeron kohdalla, jota haluat käyttää kohteen oletusnumerona. Valitun kohteen kuvakkeen väri vaihtuu seuraavasti:. 9. Napauta -painiketta. R Vaiheen 8 voi ohittaa, jos et halua määrittää oletusnumeroa. (Ensimmäinen kohteeseen liitetty numero valitaan tällöin automaattisesti oletusnumeroksi.) R Kelvollisia merkkejä ovat "0" - "9", "G", "B", "J", "P". R Jos luettelossa on jo kohde jolla on sama nimi ja numero, uusi tieto lisätään jo olemassa olevaan kohteeseen. R Lisätietoja merkkien näppäilystä on kohdassa Merkkien syöttö, Sivu 30. Tallennetun kohteen muokkaus henkilökohtaisessa puhelinluettelossa Tallennetun kohteen muokkaus [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Napauta -painiketta. 3. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" Puhelinluettelon käyttäminen 51

52 Puhelinluettelon käyttäminen 4. Napauta / -kuvaketta: Valitse haluamasi nimi. 5. Napauta -painiketta. *1 6. Napauta haluamaasi nimeä, puhelinnumeroa, luokkaa tai oletuspuhelinnumeroa. 7. Muokkaa tietoja tarpeiden mukaan. 8. Toista vaiheet 5 7 ja muokkaa kohteita, joita haluat muuttaa. 9. Napauta -painiketta. *1 Jos tämä kuvake näytetään, tarkastelet parhaillaan jaettua puhelinluetteloa. Sinun on tarkasteltava henkilökohtaista puhelinluetteloa, jos haluat muokata luettelon kohteita. Pyydä lisätietoja ylläpitäjältä. R Jos haluat muuttaa merkkiä tai numeroa, valitse se napauttamalla - tai -kuvaketta, poista valittu kohde valitsemalla ja anna uusi merkki tai numero. R Jos haluat poistaa koko rivin, valitse "Poista". R Voit siirtää kohdistinta vasemmalle tai oikealle painamalla - tai -painiketta. R Lisätietoa merkkien syöttämisestä on kohdassa Merkkien syöttö, Sivu 30. Luokkien nimien muokkaus Luurin puhelinluetteloon tallennettujen luokkien nimiä voidaan muokata. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Näytön valinta" 3. Napauta / -painiketta. a "Luokan nimi" 4. Napauta / -kuvaketta: Valitse haluamasi luokan numero (1 9). 5. Anna luokalle nimi (enintään 13 merkkiä). a "OK" 6. Toista vaiheet 4 ja 5 jokaisen muokattavan luokannimen kohdalla. Lisätietoa merkkien syöttämisestä on kohdassa Merkkien syöttö, Sivu 30. Tallennetun kohteen poistaminen henkilökohtaisesta puhelinluettelosta Tallennetun kohteen poisto [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Napauta -painiketta. 3. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 4. Napauta / -kuvaketta: Valitse haluamasi nimi. 5. Napauta -painiketta. *1 6. Napauta / -painiketta: Napauta poistettavien kohteiden valintaruutuja. *2 7. Napauta -painiketta. a "OK" *1 Jos tämä kuvake näytetään, tarkastelet parhaillaan jaettua puhelinluetteloa. Sinun on tarkasteltava henkilökohtaista puhelinluetteloa, jos haluat muokata luettelon kohteita. Pyydä lisätietoja ylläpitäjältä. *2 Voit valita kaikki luettelon kohteet napauttamalla -painiketta. 52

53 Henkilökohtaiseen puhelinluetteloon tallennetun kohteen haku Puhelinluettelosta voidaan hakea tietoja seuraavalla tavalla. Puhelinluettelon käyttäminen Haku nimen mukaan Voit hakea tietoja puhelinluettelosta myös nimen mukaan: [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Napauta -painiketta. 3. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 4. Napauta / -kuvaketta: Valitse haluamasi nimi. 5. Valitse haluamasi puhelinnumero. 6. Tee jokin seuraavista, kun haluat soittaa puhelun: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. Haku luokan mukaan Jos puhelinluettelon kohteet on jaettu luokkiin, voit hakea myös luokan mukaan. [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Napauta -painiketta. 3. Napauta / -painiketta: Valitse luokka. a "OK" 4. Napauta -painiketta. 5. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 6. Napauta / -kuvaketta: Valitse haluamasi nimi. 7. Valitse haluamasi puhelinnumero. 8. Tee jokin seuraavista, kun haluat soittaa puhelun: R Nosta luuri. *1 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Puhelun tyypin määrittää "Puhelutila"-asetus. Haku numeronäppäimillä Voit myös etsiä kohdetta puhelinluettelosta käyttämällä numeronäppäimiä, kun puhelinluettelo on esillä: [Kun puhelinluettelo näytetään] 1. Anna halutun nimen ensimmäinen kirjan (ensimmäiset kirjaimet) käyttäen numeronäppäimiä merkkitaulukon mukaisesti. *1 *1 Lisätietoja numeronäppäimiin liitetyistä merkeistä seuraavassa taulukossa. Jälkiliit e Näppäi met NE/X/SX/C/(ei mitään) NE/X/SX RU ABC (latinalainen) ΑΒΓ (kreikkal.) АБВ (kyrill.) 1 B G 1 B G 1 А Б В B G 1 53

54 Puhelinluettelon käyttäminen Jälkiliit e Näppäi met NE/X/SX/C/(ei mitään) NE/X/SX RU ABC (latinalainen) ΑΒΓ (kreikkal.) АБВ (kyrill.) 2 A B C 2 Α Β Γ 2 Г Д Е Ё 2 A B C 2 3 D E F 3 Δ Ε Ζ 3 Ж З И Й 3 D E F 3 4 G H I 4 Η Θ Ι 4 К Л М 4 G H I 4 5 J K L 5 Κ Λ Μ 5 Н О П 5 J K L 5 6 M N O 6 Ν Ο 6 Р С Т 6 M N O 6 7 P Q R S 7 Π Ρ Σ 7 У Ф Х 7 P Q R S 7 8 T U V 8 Τ Υ Φ 8 Ц Ч Ш 8 T U V 8 9 W X Y Z 9 Χ Ψ Ω 9 Щ Ъ Ы Ь 9 W X Y Z Välilyönti 0 Välilyönti Э Ю Я 0 välilyönti R Jos näppäintä painetaan toistuvasti, käydään läpi kaikki näppäimessä sijaitsevat merkit. Esimerkiksi "C"-kirjain syötetään painamalla 2 3 kertaa. R Taulukossa esitetyt kuvat näppäimistä saattavat poiketa ulkonäöltään puhelimen näppäimistä. Esimerkki: Näppäile "ANNE" kirjaintilassa. 2 a 6 a 6 a a 6 a 6 a 3 a 3 R Toiminnon saatavuus riippuu puhelinjärjestelmästäsi. Pyydä lisätietoja ylläpitäjältä. Puhelinluettelon lukitus Puhelinluettelo voidaan lukita ja lukitus purkaa valmiustilassa. Jos salasanaa ei ole asetettu, puhelinluetteloa ei voi lukita. Lisätietoja salasanan asettamisesta on kohdassa Salasanan asetus, Sivu 29. R Jos lukitset joko henkilökohtaisen puhelinluettelon tai jaetun puhelinluettelon, myös toinen lukitaan. Jos avaat yhden puhelinluettelon, kummankin puhelinluettelon lukitus avataan. Puhelinluettelon lukitus/vapautus [Valmiustilassa] Lukitus 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Paina /[MENU]-painiketta. 3. Valitse "Luk. puh.luett.". a "OK" *1 Vapautus 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Anna salasanasi. *2 a "OK" 3. Paina /[MENU]-painiketta. 4. Valitse "Avaa puh.luett.". a "OK" 5. Anna salasanasi. *2 a "OK" Puhelinluettelon väliaikainen vapautus 1. Napauta / -painiketta. a "Puhelinluettelo" 54

55 Puhelinluettelon käyttäminen 2. Anna salasanasi. *2 a "OK" *1 Myös puheluloki lukitaan. *2 Jos syötät väärän salasanan 3 kertaa, et voi syöttää salasanaa uudelleen noin 30 sekuntiin. Jaetun puhelinluettelon käyttäminen Henkilökohtaisen puhelinluettelon lisäksi voit käyttää myös jaettua puhelinluetteloa, jos jaettu puhelinluettelo on käytettävissä. Suosittelemme asettamaan tämän toiminnon ylläpitäjäsi kanssa. Pyydä lisätietoja ylläpitäjältä. Jaettuun puhelinluetteloon tallennetun kohteen hakeminen Haku nimen mukaan [Valmiustilassa] 1. Napauta / -painiketta. a "Puhelinluettelo" 2. Jos otsikkona näkyy "Puhelinluettelo", valitse. *1 3. Napauta -painiketta. 4. Kirjoita etsimäsi nimen ensimmäiset kirjaimet. a "OK" 5. Napauta / -kuvaketta: Valitse haluamasi nimi. 6. Valitse haluamasi puhelinnumero. 7. Tee jokin seuraavista, kun haluat soittaa puhelun: R Nosta luuri. *2 R Soita äänipuhelu valitsemalla "Soita". R Soita videopuhelu valitsemalla "Videopuhelu". *1 Jos ainoastaan jaettu puhelinluettelo on sallittu, tämä vaihe ohitetaan. *2 Puhelun tyypin määrittää "Puhelutila"-asetus. 55

56 Linjan tilan tarkistaminen Linjan tilan tarkistaminen Voit tarkistaa kunkin linjan tilan (enintään 16 linjaa) näytöltä. Linjan tilan tarkistaminen [Valmiustilassa] 1. Napauta / -painiketta. a "Linjan tilanne" 2. Napauta / -painiketta: Valitse linja, jonka tilan haluat tarkistaa. 3. Lopeta linjojen tarkistaminen painamalla /[CANCEL]-painiketta tai tee linjalle toiminto napauttamalla sitä. Lisätietoja on alla kohdassa "Linjan tilan osoittimet". [Puhelun aikana] 1. Valitse "Linjan tilanne". 2. Napauta / -painiketta: Valitse linja, jonka tilan haluat tarkistaa. 3. Lopeta linjojen tarkistaminen painamalla /[CANCEL]-painiketta tai tee linjalle toiminto napauttamalla sitä. Lisätietoja on alla kohdassa "Linjan tilan osoittimet". R Kun toimintopainike on määritetty linjan tilan painikkeeksi, voit tuoda linjan tilan näytölle toimintopainiketta painamalla. Lisätietoja on alla kohdassa "Linjan tilan osoittimet". Linjan tilan osoittimet Lisätietoja näytön sisällöstä on kohdassa Linjanäytön ja yhdistelmänäytön sisältö, Sivu 22. Huomaa seuraavat poikkeukset: R Tietoja ei voi tarkastella eikä asetuksia muuttaa kuvakkeita napauttamalla. R Näkyvissä on vain "Per."-painike. Voit palata alkuperäiseen näyttöön napauttamalla tätä painiketta. R Mitään ei tapahdu, jos painat /[MENU]-painiketta. R Voit pysäyttää linjan napauttamalla sitä. R Jos tämä näyttö näkyy saapuvan puhelun aikana, näkyvissä ovat vain saapuvien puheluiden linjat. 56

57 Verkkokamera Verkkokamera Jos rekisteröit verkkokamerat, voit tarkastella niiden videosyötteitä puhelimesta. Voit myös ohjata kameran panorointia, kallistusta, lähentämistä, loitontamista jne. Jos verkkokameraan on liitetty puhelinnumero (kuulutusnumero), voit soittaa tähän numeroon katsoessasi kameran videosyötettä. Jos verkkokameraan on liitetty puhelinnumeroja (linkitetyt numerot), kun aloitat puhelun, verkkokameran katseluohjelma käynnistyy automaattisesti ja voit katsoa kameran videosyötettä puhelun aikana. R Jos haluat katsoa verkkokameran videosyötettä tästä laitteesta, verkkokameran videokoodekiksi on määritettävä H.264. R Kaikki toiminnot eivät välttämättä ole käytettävissä kaikissa malleissa. R Verkkokameroihin liitetyt puhelinnumerot ovat käytettävissä vain äänipuheluihin. R Ajantasaisia tietoja siitä, mitä verkkokameroita on testattu tämän laitteen kanssa, on seuraavassa verkkosivustossa: Verkkokameran rekisteröiminen Voit rekisteröidä enintään 16 verkkoon yhdistettyä verkkokameraa. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Verkkokamera" 3. Valitse "Kamera rekisteröinti". 4. Napauta / -painiketta: Valitse rekisteröitävä numero. 5. Kirjoita tarvittavat tiedot. R Nimi Määritä verkkokameran nimi. Enintään 20 merkkiä voidaan syöttää. Jos et määritä nimeä, se määritetään automaattisesti. R Osoite Määritä verkkokameran IP-osoite (IPv4/IPv6) tai isäntänimi (FQDN). Enintään 256 merkkiä voidaan syöttää. R Portti numero Kirjoita verkkokameran portin numero ( ). Oletusarvo on 80. R Käyttäjän tunnus Kirjoita käyttäjän tunnus, jota käytetään muodostettaessa yhteyttä verkkokameraan (enintään 32 merkkiä). R Salasana Kirjoita salasana, jota käytetään muodostettaessa yhteyttä verkkokameraan (enintään 32 merkkiä). R Haku numero Kirjoita verkkokameraan liitetyt nimi ja puhelinnumero (nimi: enintään 24 merkkiä, puhelinnumero: enintään 32 merkkiä). Valitse numero puhelinluettelosta: napauta -painiketta. Valitse numero puheluhistoriasta: napauta -painiketta. R Linkitetyt nro Kirjoita verkkokameraan liitettävät nimet ja numerot, jotta videosyöte näytetään automaattisesti soitettaessa puhelua tai vastattaessa puheluun. Voit lisätä enintään 5 kohdetta (nimi: enintään 24 merkkiä, puhelinnumero: enintään 32 merkkiä). Valitse numero puhelinluettelosta: napauta -painiketta. 57

58 Verkkokamera Valitse numero puheluhistoriasta: napauta -painiketta. R Virtana Valitse "Virtana 1" tai "Virtana 2", jos verkkokamera on määritetty lähettämään useita virtoja. Lisätietoja on verkkokameran oppaissa. Verkkokameran katseluohjelma Verkkokameran katseluohjelman käynnistäminen [Valmiustilassa] 1. Napauta / -painiketta. a "Verkkokamera" R Sen verkkokameran videosyöte näytetään, johon olet viimeksi muodostanut yhteyden. R Videosyötettä ei näytetä, jos verkkokameraa ei ole rekisteröity. Verkkokameran katseluohjelman sulkeminen 1. Paina "Home" tai "Per.". a "OK" Verkkokameran valitseminen [Valmiustilassa] 1. Napauta / -painiketta. a "Verkkokamera" 2. Paina /[MENU]-painiketta. 3. Valitse "Kameran valinta". 4. Napauta / -painiketta: valitse haluamasi kameran nimi. a "OK" Verkkokameran ohjaaminen [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] Keskitys: kun tilarivi ja toiminta-alue näytetään näytössä, napauta kohtaa, johon haluat keskittää videosyötteen. *1 Näytä kuvakkeet ennen seuraavia toimintoja napauttamalla näyttöä. Panorointi: napauta / -painiketta. Kallistus: napauta / -painiketta. Lähennä: napauta Loitonna: napauta Aloituskohta: napauta -painiketta. -painiketta. -painiketta. *1 Tämä toiminto ei ole saatavilla kaikissa verkkokameroissa. R Jos kuvake on harmaa, toiminto ei ole käytettävissä. Vaihtaminen automaattisesti useiden verkkokameroiden välillä Rekisteröityjen verkkokameroiden videosyötteitä voi vaihtaa määritetyn ajanjakson mukaan. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kameran valinta". 3. Valitse "Sekventiaalinen". Vaihtamisen lopettaminen [Vaihdettaessa] 1. Paina /[MENU]-painiketta. 58

59 Verkkokamera 2. Valitse "Kameran valinta". 3. Napauta jonkin kameran nimeä. R Videosyötteet näytetään verkkokameroiden rekisteröintijärjestyksessä. Jakson vaihtamisen asetukset [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kameran valinta". 3. Paina /[MENU]-painiketta. 4. Valitse "Intervalliaika". 5. Napauta / -painiketta: valitse haluamasi kohde. a "OK" Verkkokameraan liitettyjen puhelinnumerojen käyttäminen Kuulutusnumero Kuulutuksen voi tehdä käyttämällä verkkokameraan liitettyä puhelinnumeroa (kuulutusnumero). [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Napauta näyttöä. 2. Napauta -painiketta. R Puhelu on äänipuhelu, jossa käytetään kaiutinpuhelinta oletuslinjalta. Linkitetty numero Verkkokameran videosyötettä voi katsoa soittamalla vastaamalla verkkokameraan liitettyyn puhelinnumeroon (linkitetty numero). [Valmiustilassa] 1. Soita linkitettyyn numeroon. 2. Valitse "Soita". Linkitettyyn numeroon liitetyn verkkokameran videosyöte näytetään. [Puhelun saapuessa] 1. Valitse "Soita". Jos vastattu puhelu on soitettu linkitetystä numerosta, siihen liitetyn verkkokameran videosyöte näytetään. Verkkokameran esiasetukset Voit valita katselukulman, joka on valmiiksi rekisteröity verkkokameran asetuksiin. Näitä rekisteröityjä katselukulmia kutsutaan esiasetuksiksi. R Tämä toiminto ei ole saatavilla kaikissa verkkokameroissa. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Esiasetus". 3. Napauta / -painiketta: Valitse haluamasi kohde. 4. Valitse "OK". Näyttää valitun kulman kuvan. 5. Palaaminen esiasetusten valintanäyttöön: 59

60 Verkkokamera R Napauta -painiketta. Palaaminen toimintonäyttöön: R Valitse "OK". R Jos valitset "Suositut" vaiheessa 3, esiasetukset näytetään rekisteröityinä suosikeiksi. R Jos valitset vaiheessa 3, näytetään kameran kulma ennen esiasetuksen valitsemista. Esiasetuksen lisääminen suosikkeihin Voit rekisteröidä esiasetuksen suosikiksi. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Esiasetus". 3. Napauta / -painiketta: valitse rekisteröitävä esiasetus. 4. Valitse "Muokkaa". 5. Valitse "Lisää suosikit". a "OK" Esiasetuksen poistaminen suosikeista [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Esiasetus". 3. Napauta / -painiketta: valitse poistettava esiasetus. 4. Valitse "Muokkaa". 5. Valitse "Poista suosikeista". a "OK" Esiasetuksen nimen muokkaaminen [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Esiasetus". 3. Napauta / -painiketta: valitse esiasetus ja muokkaa sen nimeä. 4. Valitse "Muokkaa". 5. Valitse "Muok.esimääritysnimi". 6. Kirjoita nimi. a "OK" R Vaiheessa 3 voit siirtyä suoraan tietylle sivulle valitsemalla "Sivu hypätä" ja kirjoittamalla sivun numeron. R Voit muokata suosikiksi rekisteröidyn esiasetuksen nimeä valitsemalla "Suositut" vaiheen 2 jälkeen. R Esiasetuksen nimen palauttaminen: 1. Valitse esiasetuksen nimi. 2. Valitse "Muokkaa". 3. Valitse "Poista esiasetusnimi". a "OK" Näytön ominaisuuksien määrittäminen Voit säätää verkkokameran kirkkautta ja määrittää automaattisen tilan. R Tämä toiminto ei ole saatavilla kaikissa verkkokameroissa. 60

61 Verkkokamera Kuvan kirkkauden säätäminen [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kamera asetukset". 3. Valitse "Kirkkaus". 4. Kirkkaampi: valitse "j". Tummempi: valitse "k". Oletus: valitse "Nollaa". Takaisin: valitse "OK". R Kirkkausalue ja oletusarvo määräytyvät verkkokameran mukaan. Automaattinen tila R Tämä toiminto ei ole saatavilla kaikissa verkkokameroissa. Automaattinen panorointi Verkkokameran voi määrittää panoroimaan vaakatasossa (vasen oikea) toistuvasti sen koko näkyvyysalueella. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kamera asetukset". 3. Valitse "Automaattitila". 4. Valitse "Autom. Pan". *1 a "OK" *1 Peruuta automaattinen tila valitsemalla "EI". a "OK" Esiasetusten jakso Verkkokameran voi määrittää näyttämään useita esiasetettuja katselukulmia toistuvassa jaksossa. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kamera asetukset". 3. Valitse "Automaattitila". 4. Valitse "Esiasetus sekvenssi". *1 a "OK" *1 Peruuta automaattinen tila valitsemalla "EI". a "OK" Automaattinen seuranta Kameran voi määrittää seuraamaan liikkuvaa kohdetta automaattisesti. [Näytettäessä verkkokameran videosyötettä (toimintonäyttö)] 1. Paina /[MENU]-painiketta. 2. Valitse "Kamera asetukset". 3. Valitse "Automaattitila". 4. Valitse "Autom. seuranta". *1 a "OK" *1 Peruuta automaattinen tila valitsemalla "EI". a "OK" 61

62 Verkkokamera Hälytysten vastaanottaminen verkkokameroista Kun verkkokamerasta havaitaan hälytys (liikehavainto, virhe, poikkeus jne.), tämä laite voi näyttää kameran videosyötteen. R Hälytykset voivat olla äänimerkkejä ja/tai näytön ponnahdusviestejä. R Tämä toiminto ei ole saatavilla kaikissa verkkokameroissa. Kun hälytysilmoitus näytetään ponnahdusviestinä Yhteyden muodostaminen hälytyksen lähettäneeseen kameraan 1. Valitse ponnahdusviestissä "OK". R Valitse "Per.", jos et halua muodostaa yhteyttä verkkokameraan. R Jos saat hälytyksen videopuhelun aikana, puhelu vaihdetaan automaattisesti äänipuheluksi. Hälytyksen tarkistaminen [Valmiustilassa] 1. Napauta / -painiketta. a "Loki" 2. Napauta -painiketta. *1 3. Muodosta yhteys kameraan napauttamalla kohdetta ja tarkastele sen videosyötettä. *1 Hälytyksen lähettäneiden verkkokameroiden luettelo näytetään. R Jos haluat poistaa kohteen luettelosta, napauta a Napauta -painiketta. a "OK" -painiketta. a Napauta poistettavien kohteiden valintaruutuja. Hälytysilmoituksen määrittäminen Hälytysilmoituksen asetukset [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Verkkokamera" 3. Valitse "Hälytysasetukset". 4. Valitse "Ilmoitus". 5. Valitse "Ponnahdusikkuna". a "OK" Hälytysten keskeytysjakson asetukset Voit määrittää ajanjakson, jolloin lisähälytysilmoitukset on pysäytetty hälytyksen jälkeen. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Verkkokamera" 3. Valitse "Hälytysasetukset". 4. Valitse "Torjuaika". 5. Napauta / -painiketta: määritä keskeytysaika (sekunteina). a "OK" 62

63 Verkkokamera Hälytyksen portin numeron asetukset Voit määrittää hälytysten vastaanottamisen portin numeron. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Verkkokamera" 3. Valitse "Hälytysasetukset". 4. Valitse "Portti numero". 5. Kirjoita portin numero. a "OK" 63

64 Viestintäkamera Viestintäkamera Kun rekisteröit viestintäkameran ja valitset sen luettelosta, voit soittaa puhelun ja valvoa kameran videosyötettä ja sallia ääniviestinnän. Kun saat puhelun viestintäkamerasta, voit valvoa toisen osapuolen videosyötettä. Voit käyttää viestintäkameraa (panoroida/kallistaa), lähentää/loitontaa videosyötettä ja ohjata viestintäkameraan liitettyjä laitteita (esimerkiksi avata ovia). Näitä toimintoja voi käyttää malleilla KX-NTV150 ja KX-NTV160. Tässä luvussa kerrotaan viestintäkameran erityistoiminnoista. Lisätietoja muista kuin tässä kuvatuista toiminnoista on tämän oppaan muissa osissa. Viestintäkameran käyttäminen Viestintäkameran rekisteröiminen Voit rekisteröidä enintään 16 verkkoon yhdistettyä viestintäkameraa. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Viestintä Kamera" 3. Napauta / -painiketta: Valitse rekisteröitävä numero. 4. Kirjoita tarvittavat tiedot. R Nimi Määritä kameran nimi. Enintään 24 merkkiä voidaan syöttää. R Puhelinnumero Kirjoita viestintäkameran puhelinnumero. R Soittotyyppi Määritä viestintäkameran soittoääni. Oletus on "Soittoääni 10". Viestintäkameraan soittaminen [Valmiustilassa] 1. Napauta / -painiketta. a "Viestintä Kamera" 2. Napauta / -painiketta: valitse viestintäkamera, johon soitetaan. 3. Valvo videota valitsemalla "Kamera monitori". Soita äänipuhelu valitsemalla "Kamera soita". R Soita äänipuhelu valvoessasi videosyötettä napauttamalla näyttöä, valitsemalla R Kun puhelu soitetaan valitsemalla puhelinnumero, näytetään videopuhelunäyttö. tai nostamalla luuri. Viestintäkameran puheluun vastaaminen R Kun puhelu vastaanotetaan, kaiuttimesta kuuluu vain yksi äänimerkki. R Kun puhelu vastaanotetaan, näytetään kameran videosyöte. Ota sitten ääniviestintä käyttöön napauttamalla näyttöä ja valitsemalla. R Kun käynnissä on puhelu viestintäkameran kanssa ja tulee puhelu viestintäkamerasta, vastaa puheluun valitsemalla "Kamera". Nykyinen puhelu asetetaan pitoon. Viestintäkameran puhelun siirtäminen Lisätietoja tästä toiminnosta on kohdassa Puhelun siirto, Sivu

65 R Siirtokohteen toimintonäyttö (KX-HDV430) Kun äänipuhelu siirretään, näytetään äänipuhelunäyttö. Kun videopuhelu siirretään ja viestintäkamera on rekisteröity siirtokohteessa, videomonitorinäyttö näytetään. *1 Jos kameraa ei ole rekisteröity, näytetään videopuhelunäyttö. *1 Soita äänipuhelu valvoessasi videosyötettä napauttamalla näyttöä, valitsemalla tai nostamalla luuri. Neuvottelupuhelut yhteydessä viestintäkameraan Viestintäkameralla ei voi muodostaa videoneuvottelupuhelua. Jos viestintäpuhelun aikana lisätään kolmas osapuoli, käynnistyy äänineuvottelupuhelu. Viestintäkameran näytön toimintokuvakkeet Tavallisesti videosyöte näytetään koko näytön tilassa. Jos napautat näyttöä, tilarivi ja toiminta-alue näytetään. Tietyn ajan kuluttua näyttö palaa koko näytön tilaan. (Jos haluat näyttää tilarivin ja toiminta-alueen, napauta näyttöä uudelleen.) [Näytettäessä viestintäkameran videosyötettä (toimintonäyttö)] Näytä kuvakkeet ennen seuraavia toimintoja napauttamalla näyttöä. Panorointi: napauta / -painiketta. Kallistus: napauta / -painiketta. Lähennä: napauta Loitonna: napauta Avaa lukitus *1 : napauta -painiketta. -painiketta. -painiketta. Vaihda videosyötteen valvonnasta puheluun: napauta Katkaise yhteys: napauta -painiketta. -painiketta. *1 Viestintäkameraan liitettyjen laitteiden ohjaaminen (esimerkiksi oven avaaminen). Viestintäkamera 65

66 Puhelimen toimintojen muokkaus Puhelimen toimintojen muokkaus ECO-tila Tämän tilan käyttäminen vähentää laitteen virrankulutusta. R Kun ECO-tila on käytössä, "Linkin nopeus" -asetus (Sivu 93) muuttuu seuraavalla tavalla: Linkin nopeus: "10M täysi" *1 PC-porttia ei voi käyttää R Kun ECO-tila-asetusta muutetaan, laite käynnistyy uudelleen. R Kun ECO-tila on käytössä, näkyy tilarivillä. *1 Keskittimen portin, johon laite liitetään, nopeuden on oltava 10 Mbps (kiinteä)/kaksisuuntainen. ECO-tilan käyttöönotto [Valmiustilassa] 1. Napauta / -painiketta. a "Syst. Asetukset" 2. Valitse "Syst. Asetukset". 3. Napauta / -painiketta. a "ECO-tila" 4. Valitse "Kyllä". *1 a "OK" *1 Jos haluat poistaa ECO-tilan käytöstä, valitse "EI" (oletus). Puhelimen LCD-näytön muokkaus Voit muuttaa puhelimen LCD-näytöllä valmiustilassa näytettäviä kohteita. [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Näytön valinta" 3. Napauta / -painiketta. a "Valm.tilanäyttö" 4. Valitse haluamasi kohde. a "OK" Pikanäppäimet Voit määrittää puhelinnumerolle pikanäppäimen, jolloin voit soittaa pitämällä numeronäppäintä painettuna. R Valinta pikanäppäimellä, Sivu 34 Pikanäppäinten määritys puhelinluettelossa Voit määrittää henkilökohtaiseen puhelinluetteloosi tallennetun numeron pikanäppäimeen. 1. Paina valmiustilassa numeronäppäintä (0 9) yli 1 sekunnin ajan. 2. Napauta -painiketta. 3. Napauta -painiketta. 4. Anna haluamasi nimi. 5. Napauta / -kuvaketta: Valitse haluamasi nimi. 6. Valitse haluamasi puhelinnumero. 7. Napauta -painiketta. 66

67 R Lisätietoja puhelinluetteloon tallennettujen tietojen hakemisesta on kohdassa Henkilökohtaiseen puhelinluetteloon tallennetun kohteen haku, Sivu 53. Pikanäppäinten muokkaus 1. Paina valmiustilassa numeronäppäintä (0 9) yli 1 sekunnin ajan. 2. Napauta -painiketta. 3. Valitse tarvittaessa "Nimi". 4. Muokkaa nimeä. a "OK" 5. Valitse tarvittaessa "Puhelinnumero". 6. Muokkaa puhelinnumeroa. a "OK" 7. Napauta -painiketta. Pikanäppäimen poistaminen 1. Paina valmiustilassa pikanäppäimeksi valittua numeronäppäintä vähintään 1 sekunnin ajan. *1 2. Napauta -painiketta. 3. Napauta poistettavien kohteiden valintaruutuja. *2 4. Napauta -painiketta. a "OK" *1 Kun pikanäppäimen tiedot ovat näkyvissä, voit valita toisen pikanäppäinnumeron napauttamalla painiketta tai. *2 Voit valita kaikki luettelon kohteet napauttamalla -painiketta. Puhelimen toimintojen muokkaus Pikanäppäinvalinnan tyypin määritys Kutakin pikanäppäintä varten voidaan valita jompikumpi 2 valintatyypistä. 1. Paina valmiustilassa numeronäppäintä (0 9) yli 1 sekunnin ajan. 2. Napauta -painiketta. 3. Valitse "Autom.soitto". 4. Valitse "Manuaalinen" tai "Automaattinen". a "OK" R Manuaalinen: Pidä pikanäppäimeksi määritettyä valintanäppäintä (0 9) painettuna yli 1 sekunti ja nosta sen jälkeen luuri. Lisätietoja on kohdassa Valinta pikanäppäimellä, Sivu 34. R Automaattinen: Painamalla pikanäppäintä tietyn sekuntimäärän ajan puhelin soittaa välittömästi pikanäppäimeen yhdistettyyn puhelinnumeroon. R Jos haluat valita sekuntimäärän, jonka kuluttua puhelin soittaa automaattisesti numeroon, katso lisätietoja osiosta "Pikapain.aika" kohdasta Painikeasetukset, Sivu

68 Puhelimen toimintojen muokkaus Toimintonäppäimet Näet toimintopainikkeet valitsemalla Toiminto. Yhdellä sivulla näkyy 8 painiketta. A B R Tässä oppaassa esiintyvät näyttöä esittävät kuvat ovat vain esimerkkejä. Puhelimesi näytön kieli ja/tai ulkonäkö saattaa poiketa niistä. Sivun valinta Toimintopainikkeiden sivuja (näkymiä) on 3. Voit siirtyä tietylle sivulle napauttamalla sen numeroa. Jos toiminnon tila muuttuu, sen sivunumero vilkkuu, jos painike ei ole näkyvissä. Toimintopainikkeiden asettelu R Sivu 1: toimintopainikkeet 1 8 R Sivu 2: toimintopainikkeet 9 16 R Sivu 3: toimintopainikkeet Toimintopainikkeet on järjestetty pystysuunnassa vasemmasta yläreunasta alkaen. Toimintopainikkeiden muuttaminen (ohjelmapainikkeet ja DSS-painikkeet) [Valmiustilassa] 1. Napauta / -painiketta. a "Perus asetukset" 2. Napauta / -painiketta. a "Painikeasetukset" 3. Valitse "Ohjelman Key". *1 4. Napauta / -painiketta: Valitse muutettava painike. 5. Valitse "Toiminto". 6. Napauta / -painiketta: valitse uusi määritettävä kohde. *2 a "OK" 7. Valitse tarpeen mukaan lisäasetukset, kuten "Linja", "Nimeäminen" ja "Puhelinnumero". 8. Napauta -painiketta. *1 Voit määrittää KX-HDV20-laitteen DSS-painikkeisiin toimintoja valitsemalla "DSS key". Voit määrittää toiminnon myös painamalla haluamaasi DSS-painiketta vähintään 3 sekunnin ajan. *2 Tyhjennä nykyinen asetus valitsemalla "Ei ohjelm.". R Linjatoiminnon lisäksi yksittäisiin linjoihin voi määrittää muita toimintoja. Voit kuitenkin valita vain linjat, jotka on määritetty etukäteen. R Jos puhelin on yhdistetty Panasonic KX-HTS -sarjan puhelinvaihteeseen, painikkeet ja niiden toiminnot määritetään eri tavalla. Lisätietoja on KX-HTS-sarjan puhelinvaihteen ohjeessa. Kuhunkin toimintopainikkeeseen voi määrittää jonkin seuraavista toiminnoista. 68
