1 Viledon osaamista suodatuksessa Freudenberg Filtration Technologies tarjoaa sairaaloiden sisäilmalle ja puhdasilmatekniikalle täydellisen ilmansuodatusohjelman (suodatusluokat G3-H14) siten, että korkeimmat tehokkuusvaatimukset ja käyttövarmuus täyttyvät. Kaikille suodatusluokkien F5-F9 ilmansuodattimille on myönnetty standardin EN 779 mukaisesti EUROVENT-sertifikaatti. Laatu- ja toimintajärjestelmämme ovat sertifioitu ajankohtaisten sertifikaattien mukaisesti, kuten DIN EN ISO 9001, DIN EN ISO ja OHSAS Freudenberg Filtration Technologies Luotettava yhteistyökumppaninne Freudenberg Filtration Technologies kehittää ja valmistaa maailmanlaajuisesti nerokkaita suodatusratkaisuja, jotka muovaavat teollisuuden prosesseja taloudellisemmaksi, säästävät resursseja, suojelevat ympäristöä ja ovat mukana elämänlaadun parantamisessa. Suodattimiamme käytetään tulo-, poisto- ja kiertoilmasuodatuksessa menestyksekkäästi monissa teollisuuden käyttökohteissa, kuten ilmanvaihtolaitteistoissa, puhdasilmatekniikassa, turbokompressoreissa ja nestesuodatuksessa. Autoteollisuuden kehittämis- ja valmistajakumppanina Freudenberg Filtration Technologies valmistaa mm. sisätilojen raitisilmasuodattimia. Terveydensuojelun alalla tuotamme suodatusratkaisuja toimistoille ja kotitalouksille sekä monille muille teknisesti vaativille erikoissovelluksille. Tuoteportfoliotamme täydentävät laajat järjestelmäratkaisut ja palvelut. Maailmanlaajuisesti noin 1000 työtekijää yli 30 eri paikkakunnalla huolehtivat yrityksemme menestyksestä. Lisätietoa yrityksestämme löydätte internetsivuiltamme: Freudenberg Filtration Technologies on Sairaalatekniikan yhdistyksen (die Fachvereiningung Krankenhaustechnik e.v.) jäsen. Lisätietoa Freudenberg Filtration Technologies yrityksestämme, löydätte yleisesitteestämme.

2 Freudenberg Filtration Technologies Finland Lisenssikatu 11 A, NAANTALI Phone +358(0) Fax +358(0) Viledon ist eine für die Carl Freudenberg KG eingetragene und geschützte Marke. Freudenberg Filtration Technologies KG 02 - CC November D

3 Tehokas suorituskyky. Energiaystävällinen. Luotettava. Viledon suodatinratkaisut sairaaloissa Teollisuuden ilmansuodattimet Terveydenhuoltoala

4 Korkeat vaatimukset sairaaloiden ilmansuodatuksessa Sairaaloiden ilmansuodattimille asetetut vaatimukset voidaan pääpiirteittäin ilmaista kolmen lauseen avulla. Niiden tulee: 1. Suojata potilaita, vierailijoita ja henkilökuntaa ilman epäpuhtauksilta. 2. Suojata mikro-organismeilta rakennuksen sisällä. 3. Suojata myös muilta hiukkasilta, koska niiden mukana voi kulkeutua bakteereja. Ilmansuodattimien tehtävät sairaaloissa Sairaalat ovat suurimmaksi osaksi ilmastoituja, koska suurten rakennusten sisätiloissa luonnollinen ilmanvaihto ei ole mahdollista. Joidenkin sairaaloiden rakennuskorkeus on lisäksi johtanut siihen, ettei monia ikkunoita voi enää avata. Tämän lisäksi erilaisten tilojen, kuten leikkaussalien ja eristyshuoneiden tulo- ja poistoilma tulee varustaa korkean erotusasteen ilmansuodattimilla. Näin ehkäistään mikrobien leviäminen rakennuksessa. Leikkaussaleissa tuloilman suodatuksella pyritään ehkäisemään haavainfektioita ja varmistamaan leikkausinstrumenttien steriiliys. Eristyshuoneissa täytyy tartuntavaaran vuoksi myös poistoilma suodattaa korkean erotusasteen suodattimilla. Ilmansuodattimet sijoitetaan LVI-laitteistoon, joissa niiden tärkeimmäksi tehtäväksi muodostuu kaikenlaisten hiukkasmaisten epäpuhtauksien poistaminen ilmasta. LVI-laitteet ovatkin laajalti mielenkiinnon kohteena, koska niin kutsuttu sairas rakennus -oireyhtymä johtuu usein huonosti huolletusta ja hygieenisesti huonossa kunnossa olevasta ilmanvaihtojärjestelmästä. Ihmisten terveyden turvaksi on LVIlaitteissa sijaitseville ilmansuodattimille asetettu korkeita vaatimuksia. Normien ja ohjeiden mukaisten sääntöjen noudattaminen onkin erityisen tärkeää. Asennettujen suodattimien tulee taata, että ulkoilman mukana kulkeutuvan pölyn, bakteerien, sieni-itiöiden ja muiden biologisten epäpuhtauksien pitoisuudet tuloilmassa pysyvät sallituissa rajoissa. Toisin sanoen tulee varmistaa, ettei suodattimista itsessään muodostu terveyttä vaarantava ja hajuhaittoja aiheuttava tekijä. Yhteenveto Säätämismahdollisuuksia ilmansuodattimilla Kohonneet energian hinnat ja välttämättömyys vähentää hiilidioksidipäästöjä, ovat lähtökohtana tehokkaampien ilmansuodattimien kiinnostavuudelle, sillä niissä piilee paljon säästämismahdollisuuksia. Ilmanvaihtojärjestelmien puhaltimet kuluttavat noin 10% kokonaisenergiasta ja noin 10-50% kokonaisenergian kulutuksesta johtuu suodattimien painehäviöstä. Ilmansuodatusjärjestelmän painehäviötä vähentämällä voidaan siis säästää energiaa ja vähentää hiilidioksidipäästöjä. Sairaaloiden LVI-laitteiden vastuuhenkilöt ovat kahden tärkeän haasteen edessä: Toisaalta heidän täytyy noudattaa ohjeita ja normeja - toisaalta tulee vähentää energiantarvetta ja siten käyttökustannuksia ja hiilidioksidipäästöjä. Viledon ilmansuodattimet ovat näihin haasteisiin ihanteellinen ratkaisu.

5 Normit ja ohjeet takaavat turvallisuuden LVI-laitteiden tehtävänä on turvata, että sisäilma pysyy korkealaatuisena ja hygieenisesti moitteettomana. Erilaiset ohjeet ja normit takaavat, että sairaaloiden korkeisiin hygieniavaatimuksiin vastataan kellon ympäri. Näihin lukeutuvat erityisesti VDI-ohje 6022 ja normit DIN ja EN 13779, joissa määritellään mm. seuraavat oleelliset kriteerit: rakenteelliset tekijät, tuloilman laatu, ilmansuodatusluokat, hygieniamääräykset, -kontrollit, -tarkastukset jne. Freudenberg Filtration Technologiesin suodatusratkaisut täyttävät näiden normien ja ohjeiden mukaiset vaatimukset. VDI 6022 VDI-ohje 6022 asettaa vaatimukset ilmanvaihtoja ilmastointilaitteiden ominaisuuksille. Ohje pitää sisällään laitteiden suunnittelun, valmistuksen, toteutuksen, käytön ja huollon siten, että hyvä sisäilman laatu on taattu. DIN Vuoden 2008 lopulla NHRS (der Normenausschuss Heiz- und Raumlufttechnik) julkaisi normin DIN : Normi määrittää LVI-laitteistojen käyttöä terveydenhuoltoalan rakennuksissa ja tiloissa ja korvaa normin DIN 4799 Leikkaussalien ilmanjaon testaus. EN EN 13779:2007 on standardi, jossa määritetään julkisten rakennusten ilmanvaihtoja ilmastointilaitteita koskevat yleiset perusteet ja vaatimukset.

6 Viledon suodatinratkaisut ensiluokkaisia, energiatehokkaita, palvelusuuntautuneita VDI hygieniaohjeet asettavat selkeät vaatimukset LVI-laitteille niinkin herkissä rakennuksissa kuin sairaaloissa. Ohjeilla pyritään turvaamaan puhdas sisäilma tilassa oleskeleville henkilöille. Tavallisissa lasikuitusuodattimissa ilmenee tässä huomattavia puutteita toisin kuin Viledon ilmansuodattimissa, jotka täyttävät moitteettomasti kaikki VDI-ohjeen 6022 mukaiset vaatimukset. Edut 100% suhteellisen kosteuden kestäviä Käytetyt materiaalit eivät tarjoa kasvualustaa bakteereille ja sienille Taskujen täydellinen vakaus / suodatin ei joudu kosketuksiin usein likaisten kammion seinämien kanssa Ehdottoman vuototiivis Suodattimista ei irtoa kuituja viledon vähentää energiakustannuksia Loistavien ominaisuuksiensa ansiosta Viledon -suodattimet vähentävät painehäviötä ilmanvaihtojärjestelmässä huolehtien näin energiansäästöstä ja pienemmistä hiilidioksidipäästöistä. Edut Parhaat energiatehokkaat ominaisuudet Pitkä käyttöikä vähäisellä paine-eron kasvulla Alhainen alkupainehäviö Helppo hävittää polttamalla, koska suodattimet ovat valmistettu täysin synteettisistä materiaaleista energiatehokkuusluokat: kuluttajaystävällinen suodatinvertailu Viledon energiatehokkuusluokkien avulla voidaan määrittää, onko suodatin hyvä käyttökustannusten huomioinnin jälkeenkin. Tämä Freudenbergin kehittämä viisitasoinen luokittelusysteemi tarjoaa käyttäjälle mahdollisuuden löytää helposti ja nopeasti vähän energiaa syövät ilmansuodattimet: Luokat 1 ja 2 kertovat erityisen energiatehokkaista suodattimista, luokka 5 on energiatehottomin. Energiatehokkuusluokkien ansiosta voimme nyt tarkoituksellisesti valita korkean pölynvarauskyvyn ja erittäin vähäisen paine-eron kasvun ilmansuodattimia ja näin vähentää energiakustannuksia ja vaikuttaa toiminnallamme ilmaston- ja ympäristönsuojeluun. Energiatehokkaita suodattimia ovat Viledon Compact -pussisuodattimet ja MaxiPleat -kasettisuodattimet. + Suodattimen puhtaalta puolelta ei löydy suodatinmateriaalista irronneita kuituja + Lasikuiduttomat pussisuodattimet Esimerkki: Viledon ilmansuodattimilla 4,7 tonnia vähemmän CO2-päästöjä vuodessa 1 taso: 9 x tavallinen F 6 pussisuodatin 2 taso: 9 x tavallinen F 9 kasettisuodatin Ilmamäärä: m³ / h 1 taso: 9 x Viledon Compact pussisuodatin T 60 2 taso: 9 x F9 Viledon Maxipleat kasettisuodatin MX 98 Ilmamäärä: m³ / h Lähetämme mielellämme ajankohtaista lisätietoa CASE STUDYISTAMME. Tavanomainen suodatinjärjestelmä Sähkönkulutus kwh/vuosi Kustannukset ( kwh x 0,10 g / kwh) W CO 2 -päästöt* ( kwh x 0,593 kg / kwh) 789 /vuosi 789 vuosi Kustannussäästöä: 4,7 Viledon 4,7 t/vuosi vuosi CO 2 -päästöjä Viledon Viledon suodatinjärjestelmä Sähkönkulutus kwh/vuosi Kustannukset ( kwh x 0,10 g / kwh) W CO 2 -päästöt* ( kwh x 0,593 kg / kwh) kg/vuosi kg/vuosi * Keskimääräiset hiilidioksiidipäästöt Saksassa (0,593 kg/kwh CO 2 -Päästötekijä) Lähde: Ympäristöministeriö, FG / 2.5., Stand: Huhtikuu 2009

7 jetspin ainutlaatuinen suodatinmateriaali pussisuodattimille alkaen suodatusluokasta F6. Taskujen sisään saumatut välikesuppilot pitävät taskujen muodon optimaalisena käytön aikana. Taskut ovat saumattu vuototiiviiksi. viledon Palvelut Erityisesti sairaaloille tarjoamme: koulutetun henkilökuntamme suorittamat hygieniatarkastukset ja -kontrollit ohjeen VDI 6022 mukaisesti Suodattimien vaihdot ja hävittäminen Suodattimien paine-eroseuranta Suodatinhankinnat, -neuvonta ja suunnittelu Hiukkasmittaukset Energiamittaukset Suodatinkoulutukset paikan päällä, aiheina mm. asennus/vaihto, käsittely, säilytys, suodatuksen perusteet, suodatusluokat jne. Nykyaikaisen testilaboratorion palvelut (Weinheim) Henkilökohtaista neuvontaa Täydellisen suodatinvalikoiman viledon FIlterCaIr: täydellinen PalveluPakettI Jotta saisitte kaiken hyödyn irti korkealaatuisista suodattimistamme, olemme kehittäneet Viledon filtercairin, tapauskohtaisesti räätälöidyn paketin, joka koostuu kattavasta suodatinohjelmasta, palveluista ja takauksesta. Viledon ilmansuodattimet täyttävät takuuvarmasti kaikki LVI-laitteiden hygieniavaatimukset ohjeen VDI 6022 mukaisesti. Kuten useat testit osoittavat, pienentävät ne tämän lisäksi energiakustannuksia tavanomaisiin suodattimiin verrattuna. Saatte meiltä kattavan Viledon palvelupaketin. Taskut ovat kiinnitetty lujasti PUR-kehykseen.

8 Mahdolliset vaaratekijät Puutteelliset suodattimet ovat riski Sieni-itiöitä ja siitepölyä elektronisella mikroskoopilla katsottuna Tyypillisiä ilman epäpuhtauksia Ilmakehän pöly koostuu mm. pakokaasuista, noesta ja teollisuuden päästöistä. Pölypartikkelit yksinään eivät yleensä aiheuta sairauksia. Niiden mukana voi kuitenkin kulkeutua haitallisia mikrobeja. Siitepöly koostuu siemenkasvien sukupuolisoluista. Ne eivät ole taudinaiheuttajia, mutta voivat laukaista allergisia reaktioita ja astmaa. Koska siitepöly on rakenteeltaan suurempaa kuin 15 µm, pystytään se poistamaan ilmasta helposti laadullisesti korkeatasoisten suodattimien avulla. Sienet käsittävät satoja erilaisia mikroorganismeja, jotka auttavat hajottamaan kasveja. Suurin osa voi aiheuttaa allergisia reaktioita ja muutamat voivat aiheuttaa jopa vakavia infektioita. Sienet tuottavat itiöitä, jotka kulkeutuvat ilman mukana. Bakteerit ovat yksisoluisia mikrobeja, jotka ovat tavallisesti kooltaan kahdesta kolmeen mikrometriä. Bakteerit lisääntyvät jakautumalla. Kiertoilmajärjestelmässä ilmansuodattimet poistavat ilmasta bakteereja, jotta ne eivät päätyisi takaisin sairaalan sisätiloihin. Bakteerit ovat taudinaiheuttajina mm. kolerassa, kurkkumädässä, hinkuyskässä, tuberkuloosissa ja lavantaudissa. Virukset ovat pienimpiä parasiitteja ( nm), jotka tarvitsevat isäntäsolun lisääntyäkseen. Rakenteeltaan virus muodostuu sitä suojaavasta proteiini- ja joskus myös lipidivaipasta sekä perimäaineksesta, nukleiinihaposta (RNA tai DNA). Useimmissa tapauksissa virus aiheuttaa infektion tunkeutumalla solun sisälle. Virukset aiheuttavat mm. ebolaa, flunssaa, tuhkarokkoa, nuhaa ja vesirokkoa.

9 1000 µm Tavallisia lasikuitupussisuodattimia Viledon Compact pussisuodattimia (Yllä) Lasikuituja ja hiukkasiasuodattimien puhtaalla puolella (Vasemmalla) Tavallisia lasikuitupussisuodattimia (Oikealla) Viledon Compact pussisuodattimia / valmistettu synteettisorgaanisista kuiduista Irtoavat lasikuituhiukkaset riskinä Lasikuitu lukeutuu keinotekoisiin mineraalikuituihin, joiden haitallisuus ihmisille on ollut useiden tutkimusten kohteena. Tiukasta tieteellisestä näkökulmasta tarkasteltuna lasikuitujen vaikutusta syöpään ei ole voitu todistaa, mutta on syytä epäillä, että pienet keuhkojen solutasolle tunkeutuvat lasikuituhiukkaset olisivat syöpää aiheuttavia. VDI 6022 mukaisissa hygieniaohjeissa määritetään selvästi, että suodatinmateriaalista irronneita kuituja ei saa löytyä suodattimen puhtaalta puolelta. Tavallisista lasikuitusuodattimista voi irrota lasikuituhiukkasia, jotka päätyvät puhtaaksi tarkoitetun ilman mukana tilaan. Viledonin suodattimiin voitte luottaa, sillä kaikki Viledon -pussisuodattimemme ovat lasikuiduttomia. Lasikuitusuodattimien ongelmia Heikko kosteudenkestävyys. Seuraukset: kuitujen paakkuuntuminen Materiaalin heikko kestävyys Heikot saumat (reikiä) Helposti syttyviä liitoskohtia (liimatut ompeleet), palavia sideaineita Ei voida hävittää polttamalla Materiaalin tiheyden epätasalaatuisuus Epävakaat taskut Löysä materiaali (Vasemmalla) Näkymä edestä: Asennusvaiheen käsittelyvirheistä vahingoittunut suodatinmateriaali (heikko kestävyys), epätasaiset ja puoliaukinaiset taskut. (Oikealla) Näkymä edestä: varmasti asennuksenkestävä synteettinen suodatinmateriaali, muotoa antavat taskujen sisään ommellut välikesuppilot painehäviön optimoimiseen energiansäästö.

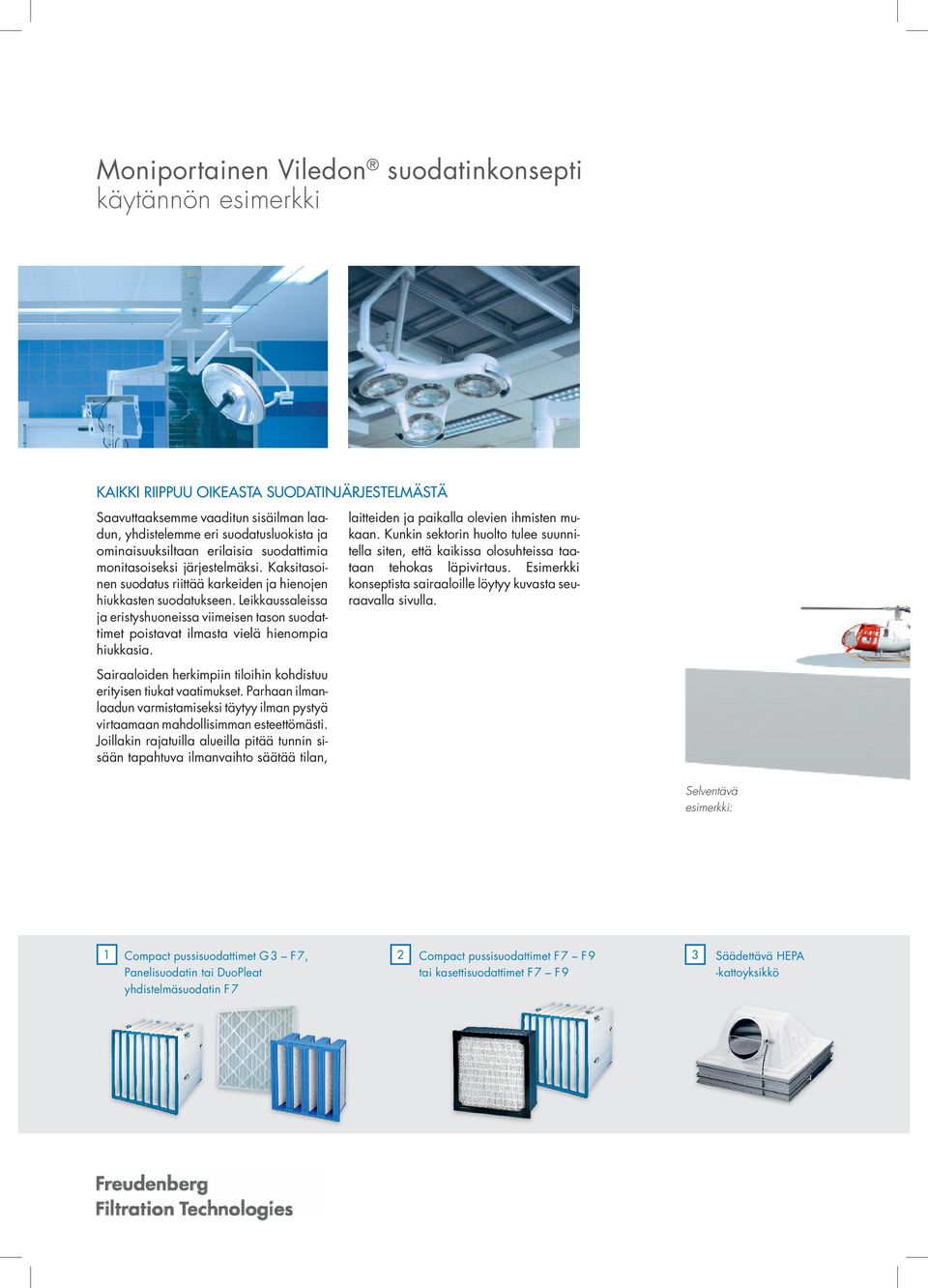

10 Moniportainen Viledon suodatinkonsepti käytännön esimerkki kaikki riippuu oikeasta suodatinjärjestelmästä Saavuttaaksemme vaaditun sisäilman laadun, yhdistelemme eri suodatusluokista ja ominaisuuksiltaan erilaisia suodattimia monitasoiseksi järjestelmäksi. Kaksitasoinen suodatus riittää karkeiden ja hienojen hiukkasten suodatukseen. Leikkaussaleissa ja eristyshuoneissa viimeisen tason suodattimet poistavat ilmasta vielä hienompia hiukkasia. laitteiden ja paikalla olevien ihmisten mukaan. Kunkin sektorin huolto tulee suunnitella siten, että kaikissa olosuhteissa taataan tehokas läpivirtaus. Esimerkki konseptista sairaaloille löytyy kuvasta seuraavalla sivulla. Sairaaloiden herkimpiin tiloihin kohdistuu erityisen tiukat vaatimukset. Parhaan ilmanlaadun varmistamiseksi täytyy ilman pystyä virtaamaan mahdollisimman esteettömästi. Joillakin rajatuilla alueilla pitää tunnin sisään tapahtuva ilmanvaihto säätää tilan, Selventävä esimerkki: 1 Compact pussisuodattimet G 3 F 7, Panelisuodatin tai DuoPleat yhdistelmäsuodatin F 7 2 Compact pussisuodattimet F 7 F 9 3 tai kasettisuodattimet F 7 F 9 Säädettävä HEPA -kattoyksikkö

11 Äänenvaimennin Tuloilmanpuhallin Lämmitys / jäähdytysyksikkö Pisaraerotin Ilmankostutin Äänenvaimennin Poistoilmanpuhallin Lämmön talteenottoyksikkö Lämmitys / jäähdytysyksikkö Suojaverkko 4 Suodatinmatot tai 5 HEPA -suodattimet 6 HEPA -suodattimet 7 -panelit G 3 G 4 H 13 H 14 Luokat H 13 H 14 Compact pussisuodattimet alkaen luokasta F 5

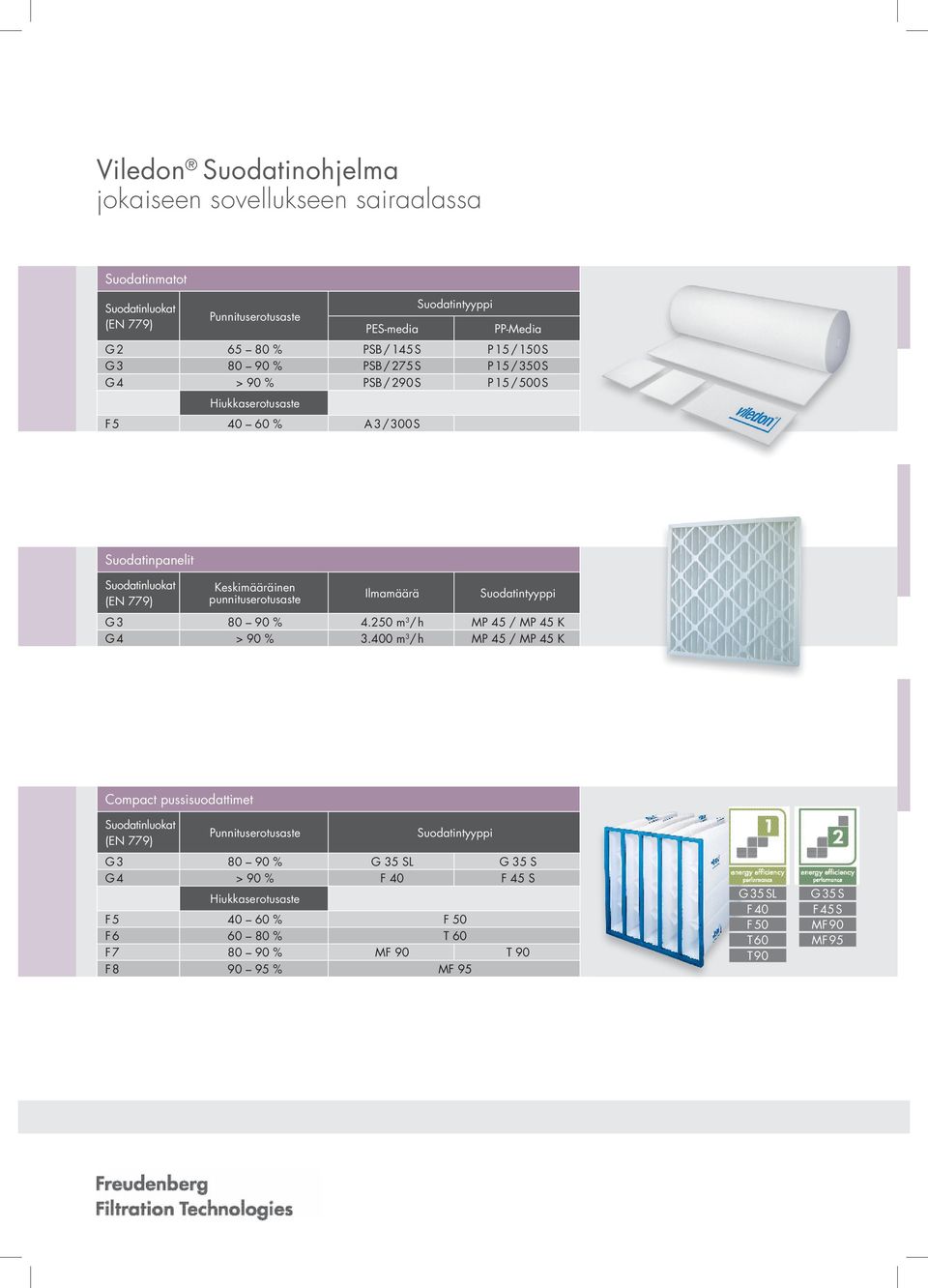

12 Viledon Suodatinohjelma jokaiseen sovellukseen sairaalassa Suodatinmatot Suodatinluokat (EN 779) Punnituserotusaste PES-media Suodatintyyppi PP-Media G % PSB / 145 S P 15 / 150 S G % PSB / 275 S P 15 / 350 S G 4 > 90 % PSB / 290 S P 15 / 500 S Hiukkaserotusaste F % A 3 / 300 S Suodatinpanelit Suodatinluokat (EN 779) Keskimääräinen punnituserotusaste Ilmamäärä Suodatintyyppi G % m 3 / h MP 45 / MP 45 K G 4 > 90 % m 3 / h MP 45 / MP 45 K Compact pussisuodattimet Suodatinluokat (EN 779) Punnituserotusaste Suodatintyyppi G % G 35 SL G 35 S G 4 > 90 % F 40 F 45 S Hiukkaserotusaste F % F 50 F % T 60 F % MF 90 T 90 F % MF 95 G 35 SL F 40 F 50 T 60 T 90 G 35 S F 45 S MF 90 MF 95

13 DuoPleat yhdistelmäsuodattimet Partikkelisuodatin plus Aktiivihiilisuodatin Suodatinluokat (EN 779) F7 Hiukkaserotusaste Suodatintyyppi % DP 85 NanoPleat Kasettisuodattimet Suodatinluokat (EN 779) F6 F7 F8 F9 Hiukkaserotusaste % % % > 95 % Suodatintyyppi MV MV MV MV HSN HSN HSN HSN MV75 MV85 MV95 MV98 MX 95 MX 98 MX 85 MaxiPleat kasettisuodatt Suodatinluokat (EN 779) F6 F7 F8 F9 Hiukkaserotusaste % % % > 95 % Suodatintyyppi MX MX MX MX

14 HEPA -suodattimet galvanoidulla tai ruostumattomalla teräskehyksillä Syvyys: 292 mm Suodatinluokka (EN 1822) H 11 H 13 H 14 Erotusaste MPPS* 95 % 99,95 % 99,995 % HEPA -suodattimet muovikehyksillä Syvyydet: 78 mm, 150 mm, 292 mm Suodatinluokka (EN 1822) H 11 H 13 H 14 Erotusaste MPPS* 95 % 99,95 % 99,995 % HEPA -suodattimet alumiinikehyksellä Syvyydet: 68 mm, 78 mm, 88 mm polyuretaanitiivisteillä 80 mm, 102 mm silikoonigeelitiivisteillä Suodatinluokka (EN 1822) H 13 H 14 Erotusaste MPPS* 99,95 % 99,995 % * MPPS = Most Penetrating Particle Size (Eniten läpäisevien hiukkasten koko) Lisäksi saatavilla: Säädettävä HEPA -kattoyksikkö Kiinteä HEPA -kattoyksikkö FIlter-Fan unit Safe-Change-kotelot Lisävarusteet Säädettävä HEPA -kattoyksikkö Kiinteä HEPA -kattoyksikkö
