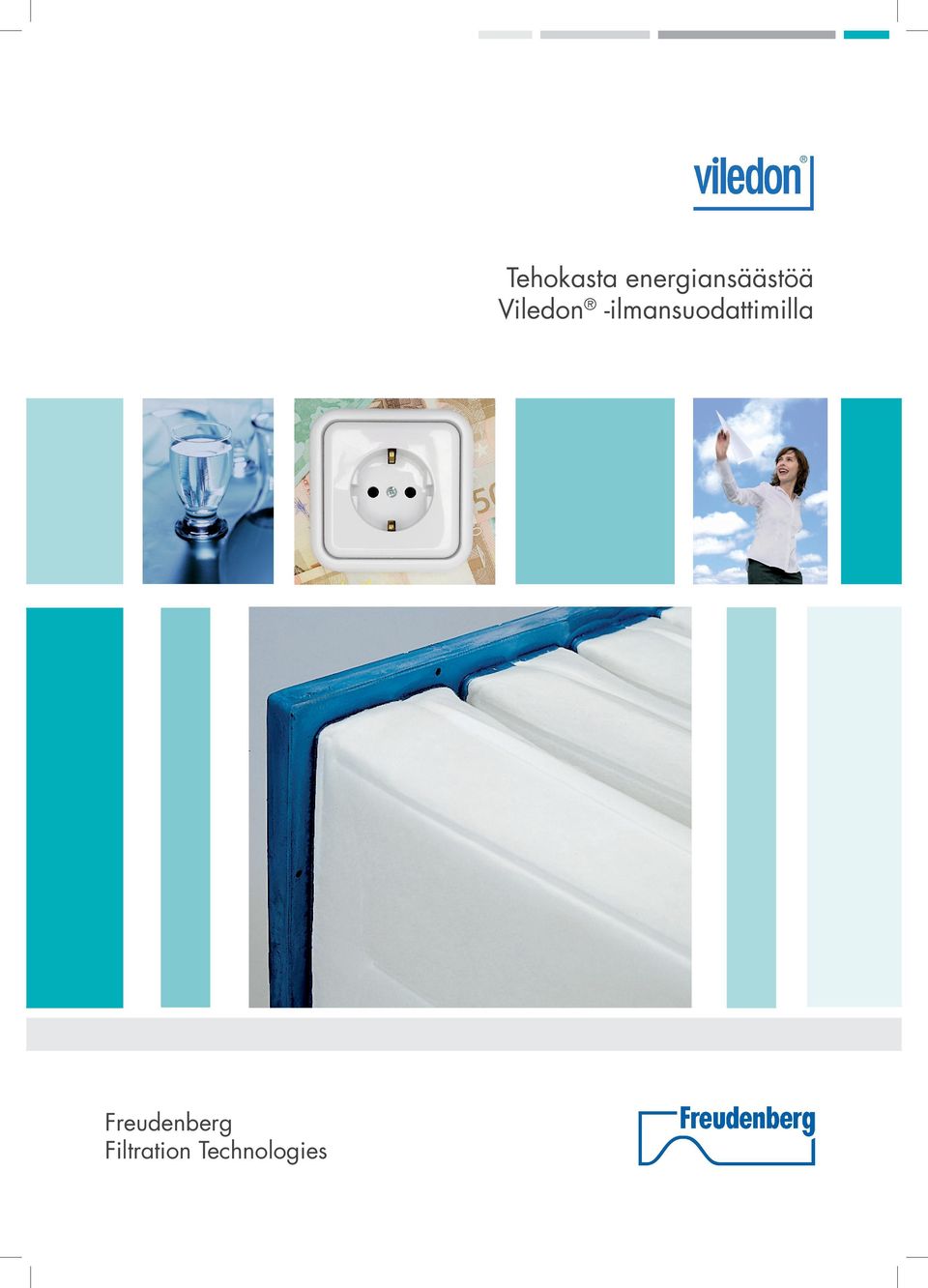

1 Freudenberg Tehokasta energiansäästöä Viledon -ilmansuodattimilla

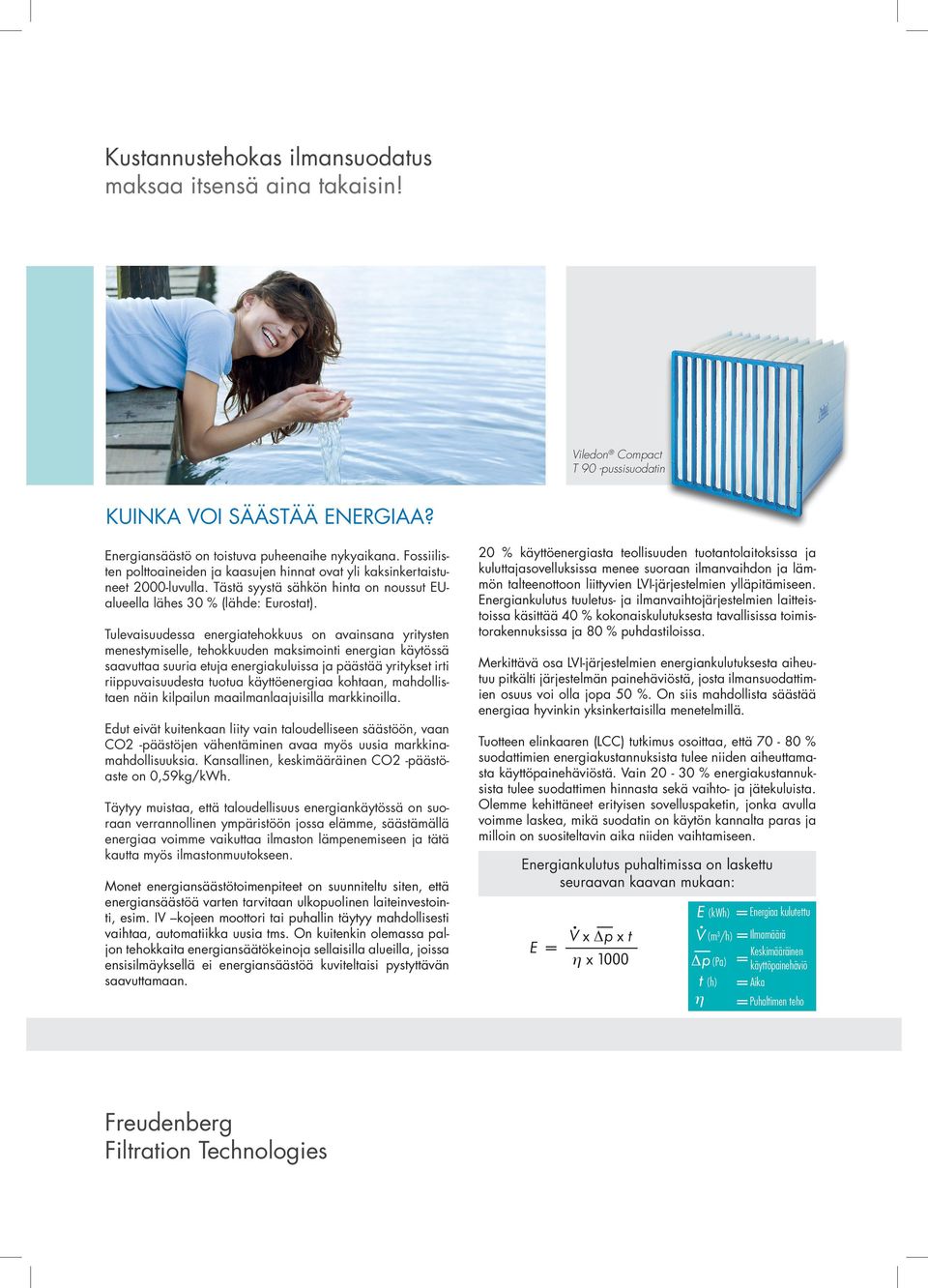

2 Kustannustehokas ilmansuodatus maksaa itsensä aina takaisin! Viledon Compact T 90 -pussisuodatin KUINKA VOI SÄÄSTÄÄ ENERGIAA? Energiansäästö on toistuva puheenaihe nykyaikana. Fossiilisten polttoaineiden ja kaasujen hinnat ovat yli kaksinkertaistuneet 2000-luvulla. Tästä syystä sähkön hinta on noussut EUalueella lähes 30 % (lähde: Eurostat). Tulevaisuudessa energiatehokkuus on avainsana yritysten menestymiselle, tehokkuuden maksimointi energian käytössä saavuttaa suuria etuja energiakuluissa ja päästää yritykset irti riippuvaisuudesta tuotua käyttöenergiaa kohtaan, mahdollistaen näin kilpailun maailmanlaajuisilla markkinoilla. Edut eivät kuitenkaan liity vain taloudelliseen säästöön, vaan CO2 -päästöjen vähentäminen avaa myös uusia markkinamahdollisuuksia. Kansallinen, keskimääräinen CO2 -päästöaste on 0,59kg/kWh. Täytyy muistaa, että taloudellisuus energiankäytössä on suoraan verrannollinen ympäristöön jossa elämme, säästämällä energiaa voimme vaikuttaa ilmaston lämpenemiseen ja tätä kautta myös ilmastonmuutokseen. Monet energiansäästötoimenpiteet on suunniteltu siten, että energiansäästöä varten tarvitaan ulkopuolinen laiteinvestointi, esim. IV kojeen moottori tai puhallin täytyy mahdollisesti vaihtaa, automatiikka uusia tms. On kuitenkin olemassa paljon tehokkaita energiansäätökeinoja sellaisilla alueilla, joissa ensisilmäyksellä ei energiansäästöä kuviteltaisi pystyttävän saavuttamaan. Freudenberg 20 % käyttöenergiasta teollisuuden tuotantolaitoksissa ja kuluttajasovelluksissa menee suoraan ilmanvaihdon ja lämmön talteenottoon liittyvien LVI-järjestelmien ylläpitämiseen. Energiankulutus tuuletus- ja ilmanvaihtojärjestelmien laitteistoissa käsittää 40 % kokonaiskulutuksesta tavallisissa toimistorakennuksissa ja 80 % puhdastiloissa. Merkittävä osa LVI-järjestelmien energiankulutuksesta aiheutuu pitkälti järjestelmän painehäviöstä, josta ilmansuodattimien osuus voi olla jopa 50 %. On siis mahdollista säästää energiaa hyvinkin yksinkertaisilla menetelmillä. Tuotteen elinkaaren (LCC) tutkimus osoittaa, että % suodattimien energiakustannuksista tulee niiden aiheuttamasta käyttöpainehäviöstä. Vain % energiakustannuksista tulee suodattimen hinnasta sekä vaihto- ja jätekuluista. Olemme kehittäneet erityisen sovelluspaketin, jonka avulla voimme laskea, mikä suodatin on käytön kannalta paras ja milloin on suositeltavin aika niiden vaihtamiseen. Energiankulutus puhaltimissa on laskettu seuraavan kaavan mukaan:

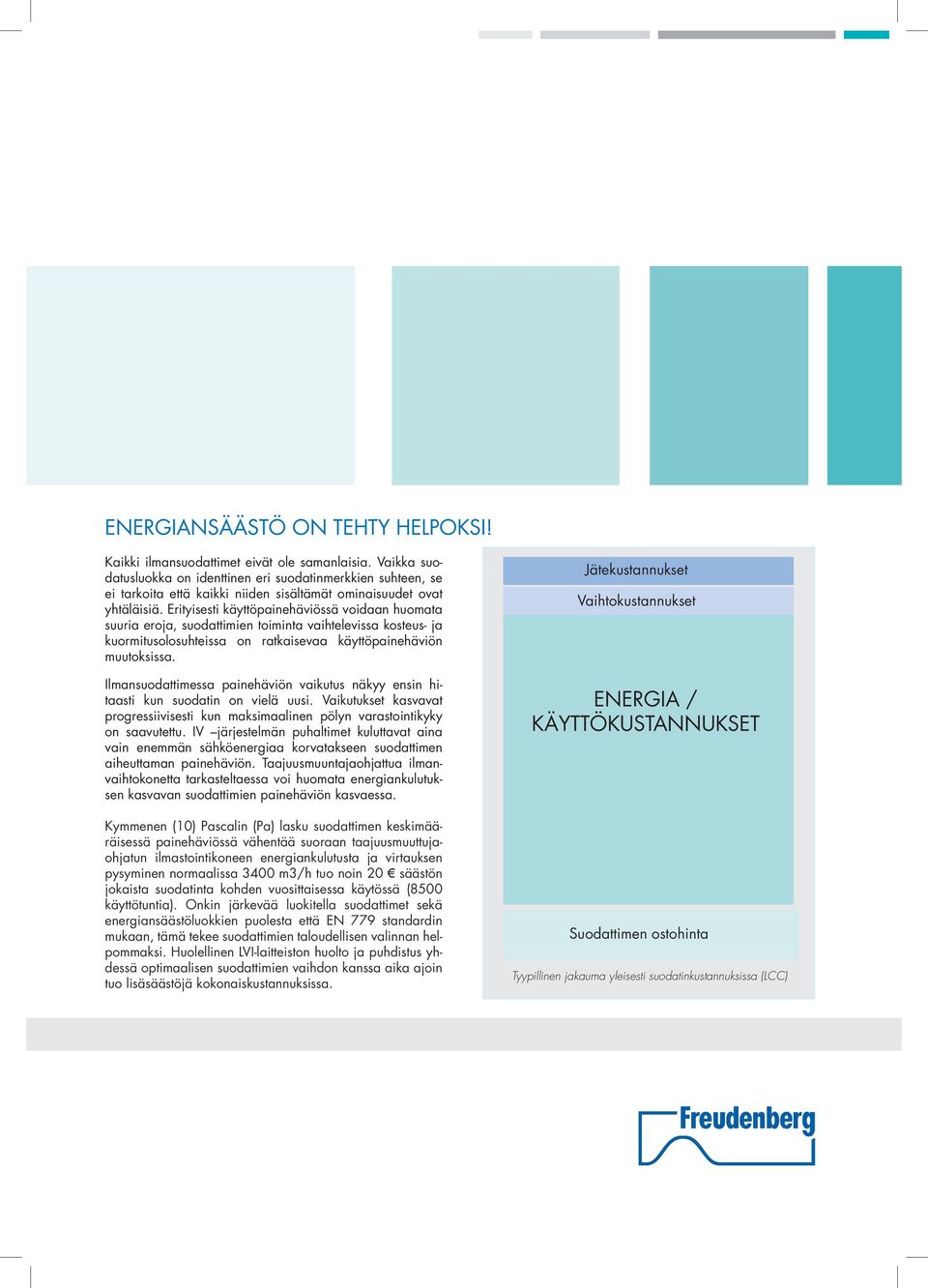

3 ENERGIANSÄÄSTÖ ON TEHTY HELPOKSI! Kaikki ilmansuodattimet eivät ole samanlaisia. Vaikka suodatusluokka on identtinen eri suodatinmerkkien suhteen, se ei tarkoita että kaikki niiden sisältämät ominaisuudet ovat yhtäläisiä. Erityisesti käyttöpainehäviössä voidaan huomata suuria eroja, suodattimien toiminta vaihtelevissa kosteus- ja kuormitusolosuhteissa on ratkaisevaa käyttöpainehäviön muutoksissa. Ilmansuodattimessa painehäviön vaikutus näkyy ensin hitaasti kun suodatin on vielä uusi. Vaikutukset kasvavat progressiivisesti kun maksimaalinen pölyn varastointikyky on saavutettu. IV järjestelmän puhaltimet kuluttavat aina vain enemmän sähköenergiaa korvatakseen suodattimen aiheuttaman painehäviön. Taajuusmuuntajaohjattua ilmanvaihtokonetta tarkasteltaessa voi huomata energiankulutuksen kasvavan suodattimien painehäviön kasvaessa. Kymmenen (10) Pascalin (Pa) lasku suodattimen keskimääräisessä painehäviössä vähentää suoraan taajuusmuuttujaohjatun ilmastointikoneen energiankulutusta ja virtauksen pysyminen normaalissa 3400 m3/h tuo noin 20 säästön jokaista suodatinta kohden vuosittaisessa käytössä (8500 käyttötuntia). Onkin järkevää luokitella suodattimet sekä energiansäästöluokkien puolesta että EN 779 standardin mukaan, tämä tekee suodattimien taloudellisen valinnan helpommaksi. Huolellinen LVI-laitteiston huolto ja puhdistus yhdessä optimaalisen suodattimien vaihdon kanssa aika ajoin tuo lisäsäästöjä kokonaiskustannuksissa. Jätekustannukset Vaihtokustannukset ENERGIA / KÄYTTÖKUSTANNUKSET Suodattimen ostohinta Tyypillinen jakauma yleisesti suodatinkustannuksissa (LCC)

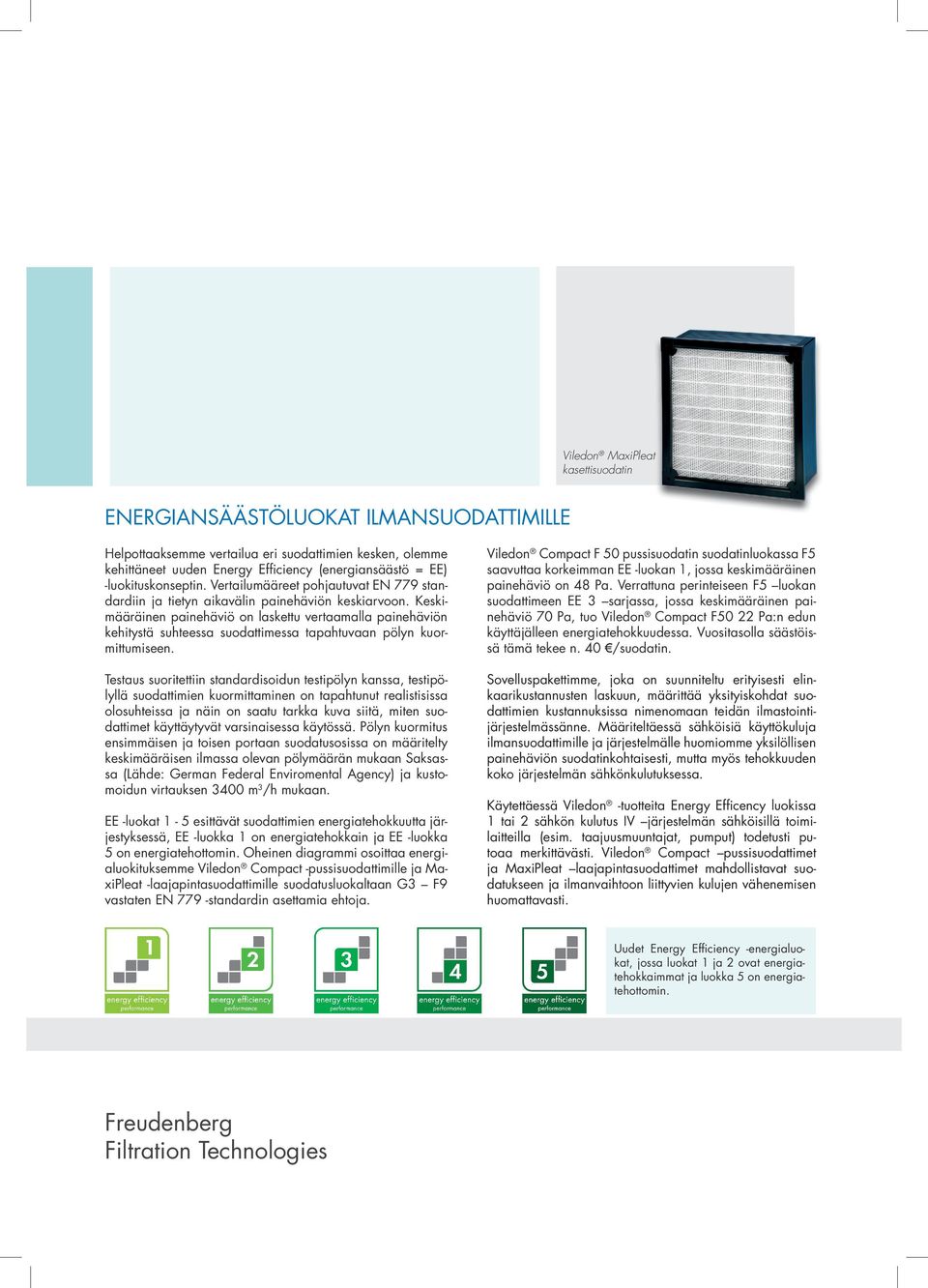

4 Viledon MaxiPleat kasettisuodatin ENERGIANSÄÄSTÖLUOKAT ILMANSUODATTIMILLE Helpottaaksemme vertailua eri suodattimien kesken, olemme kehittäneet uuden Energy Efficiency (energiansäästö = EE) -luokituskonseptin. Vertailumääreet pohjautuvat EN 779 standardiin ja tietyn aikavälin painehäviön keskiarvoon. Keskimääräinen painehäviö on laskettu vertaamalla painehäviön kehitystä suhteessa suodattimessa tapahtuvaan pölyn kuormittumiseen. Viledon Compact F 50 pussisuodatin suodatinluokassa F5 saavuttaa korkeimman EE -luokan 1, jossa keskimääräinen painehäviö on 48 Pa. Verrattuna perinteiseen F5 luokan suodattimeen EE 3 sarjassa, jossa keskimääräinen painehäviö 70 Pa, tuo Viledon Compact F50 22 Pa:n edun käyttäjälleen energiatehokkuudessa. Vuositasolla säästöissä tämä tekee n. 40 /suodatin. Testaus suoritettiin standardisoidun testipölyn kanssa, testipölyllä suodattimien kuormittaminen on tapahtunut realistisissa olosuhteissa ja näin on saatu tarkka kuva siitä, miten suodattimet käyttäytyvät varsinaisessa käytössä. Pölyn kuormitus ensimmäisen ja toisen portaan suodatusosissa on määritelty keskimääräisen ilmassa olevan pölymäärän mukaan Saksassa (Lähde: German Federal Enviromental Agency) ja kustomoidun virtauksen 3400 m3/h mukaan. Sovelluspakettimme, joka on suunniteltu erityisesti elinkaarikustannusten laskuun, määrittää yksityiskohdat suodattimien kustannuksissa nimenomaan teidän ilmastointijärjestelmässänne. Määriteltäessä sähköisiä käyttökuluja ilmansuodattimille ja järjestelmälle huomiomme yksilöllisen painehäviön suodatinkohtaisesti, mutta myös tehokkuuden koko järjestelmän sähkönkulutuksessa. EE -luokat 1-5 esittävät suodattimien energiatehokkuutta järjestyksessä, EE -luokka 1 on energiatehokkain ja EE -luokka 5 on energiatehottomin. Oheinen diagrammi osoittaa energialuokituksemme Viledon Compact -pussisuodattimille ja MaxiPleat -laajapintasuodattimille suodatusluokaltaan G3 F9 vastaten EN 779 -standardin asettamia ehtoja. Käytettäessä Viledon -tuotteita Energy Efficency luokissa 1 tai 2 sähkön kulutus IV järjestelmän sähköisillä toimilaitteilla (esim. taajuusmuuntajat, pumput) todetusti putoaa merkittävästi. Viledon Compact pussisuodattimet ja MaxiPleat laajapintasuodattimet mahdollistavat suodatukseen ja ilmanvaihtoon liittyvien kulujen vähenemisen huomattavasti. Uudet Energy Efficiency -energialuokat, jossa luokat 1 ja 2 ovat energiatehokkaimmat ja luokka 5 on energiatehottomin. Freudenberg

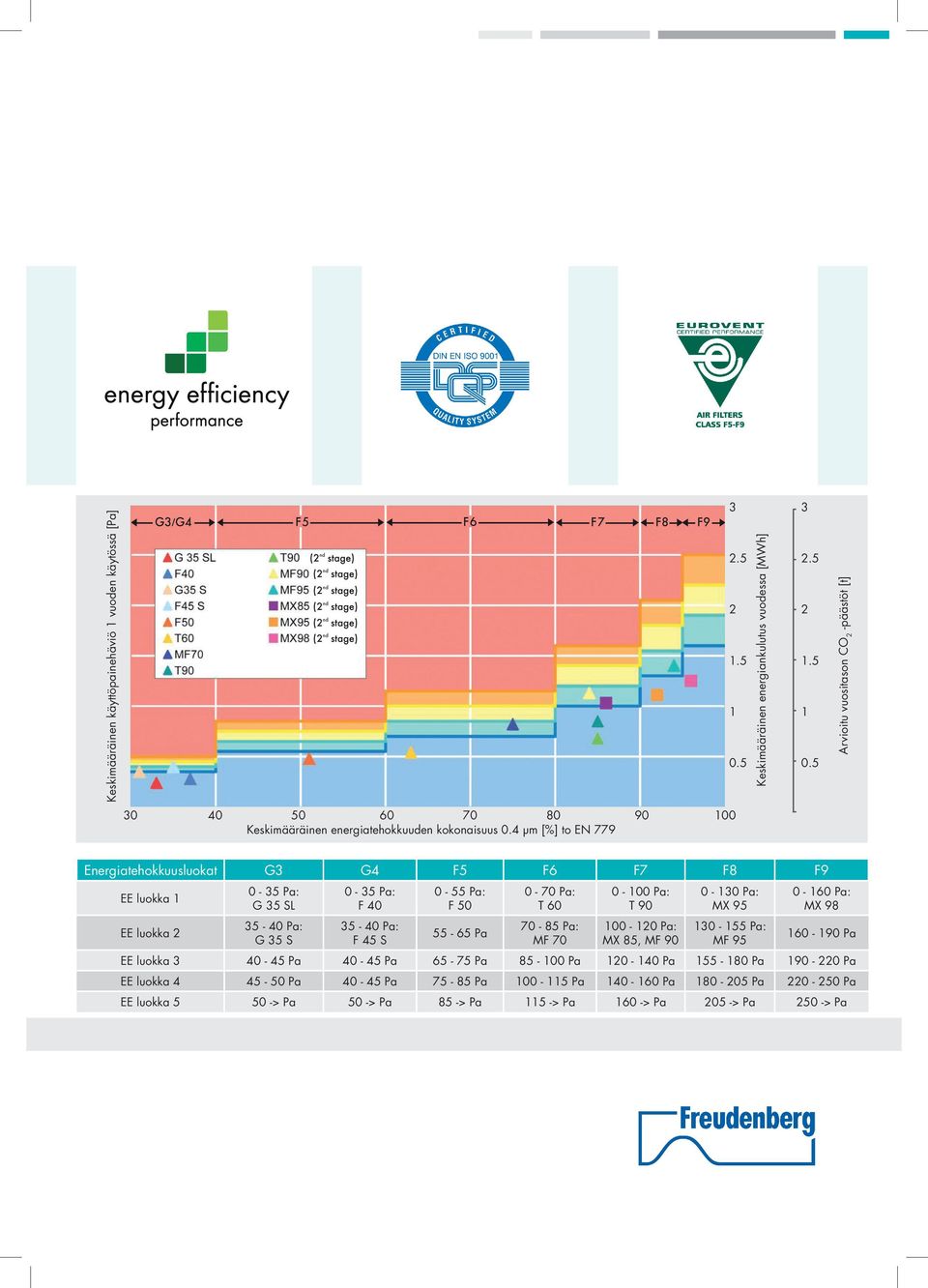

5 Keskimääräinen käyttöpainehäviö 1 vuoden käytössä [Pa] Keskimääräinen energiankulutus vuodessa [MWh] Arvioitu vuositason CO 2 -päästöt [t] Keskimääräinen energiatehokkuuden kokonaisuus 0.4 µm [%] to EN 779 Energiatehokkuusluokat G3 G4 F5 F6 F7 F8 F9 EE luokka 1 EE luokka Pa: G 35 SL Pa: G 35 S 0-35 Pa: F Pa: F 45 S 0-55 Pa: F Pa 0-70 Pa: T Pa: MF Pa: T Pa: MX 85, MF Pa: MX Pa: MF Pa: MX Pa EE luokka Pa Pa Pa Pa Pa Pa Pa EE luokka Pa Pa Pa Pa Pa Pa Pa EE luokka > Pa 50 -> Pa 85 -> Pa 115 -> Pa 160 -> Pa 205 -> Pa 250 -> Pa

6 Energiansäästö ja suodatinvalinnat helpommaksi energiatehokkuusluokituksilla ja kulutusmittauksilla ESIMERKKI KULUTUSMITTAUKSESTA Käytettäessä suodattimia taajuusmuuttajaohjatussa ilmanvaihtojärjestelmässä ilmamäärältään m3/h, jossa kaksiportaisessa suodatusjärjestelmässä on vaatimuksena luokat F5 ja F7, energiakustannukset ovat yli suuremmat vuodessa jos käytössä ovat synteettiset yleisilmasuodattimet energiatehokkuusluokassa EE 3, vuosittaiset hankintakustannukset näille suodattimille ovat vain 1400 lisättynä 560 vaihto- ja hävityskuluihin, mutta yli 80 % näistä kokonaiskustannuksista tulee energiakustannuksista, jotka ovat yli 8000 vuodessa! Näiden vuositasoarvioiden lisäksi pidempi käyttöikä tuo mukanaan enemmänkin kustannussäästöjä, joita tässä esimerkissä ei ole vielä esitelty. Kun Viledon Compact F 50 -pussisuodattimet asennetaan ensimmäistä kertaa kahden vuoden ajanjaksoksi, kokonaissäästö on melkein 3000 vuodessa. Tämä on noin 30 % alkuperäisistä käyttökustannuksista aiemmin mainittujen suodattimien kanssa. Kun käytetään energiaystävällisiä EE 1 luokan suodattimia, kuten Viledon Compact F 50 (suodatusluokka F5) ja T 90 (suodatusluokka F7), voidaan säästää kokonaiskuluissa jopa 3400 vuositasolla. Tämä säästö on saavutettu Viledon suodattimen stabiilin rakenteen sekä progressiivisen ja korkealuokkaisen kuitumatriisin yhteistyön mahdollistamalla alhaisella alku- ja käyttöpainehäviöllä sekä erittäin suurella pölynsitomiskyvyllä. Valitse VILEDON - et tule pettymään! Freudenberg

7 ENERGIANKULUTUSMITTAUS Energiankulutusmittaus järjestettiin kuukauden ajaksi englantilaisessa kylmävarastossa IV-koneeseen (mittauksen kohteena itse tuulettimen moottori ja kaksi identtistä kiertoilmajärjestelmää, joissa kaikissa virtaus oli m3/h). Molemmat yksiköt toimivat taajuusmuuntajalla ja niitä voidaan ohjata yksittäin. Mittausjakson aikana kummatkin muuntajat toimivat samalla nopeudella ja yleisolosuhteet olivat identtiset. Toisessa yksikössä oli alkuperäinen suodatinyhdistelmä; G4 -luokan suodatinkasetti ja F5 luokan pussisuodattimet ja toiseen yksikköön asennettiin Viledon Compact F 50 pussisuodattimet. Mittauksen ajaksi molempiin mittauskohteisiin asennettiin täysin käyttämättömät suodattimet. Kiinteistönhallintaohjelmistosta ja Viledon tiimin asentamasta etracker energianmittauslaitteesta saatua informaatiota käytettiin määrittämään energiakustannukset kummastakin IV kojeesta kokeen aikana. Viledon Compact F 50 -pussisuodatin etracker -mittauslaite asennettuna mittauskohteeseen TULOS Informaatio kiinteistönhallintaohjelmistosta ja etracker energianmittauslaitteesta osoittivat että Viledon Compact F 50 pussisuodatinten alhaisemman painehäviön avulla voidaan säästää 14,5 % energiakustannuksissa. Viledon F 50 -suodattimen optimaalisen jäykän rakenteen, suodatintaskujen edistyksellisten välirakenteiden ja erinomaisen pölynsitomiskyvyn avulla Viledon Compact F 50 suodatin saavuttaa vähintään saman käyttöiän kuin käytössä oleva kaksivaiheinen suodatinsovellus voi saavuttaa, mutta energiatehokkaammin ja taloudellisemmin. Esimerkeissä osoitetut kustannussäästöt voidaan saavuttaa suuressa osassa ilmastointijärjestelmiä ja säästöt pysyvät tasaisena vuosienkin jälkeen, ilman lisäkustannuksia.

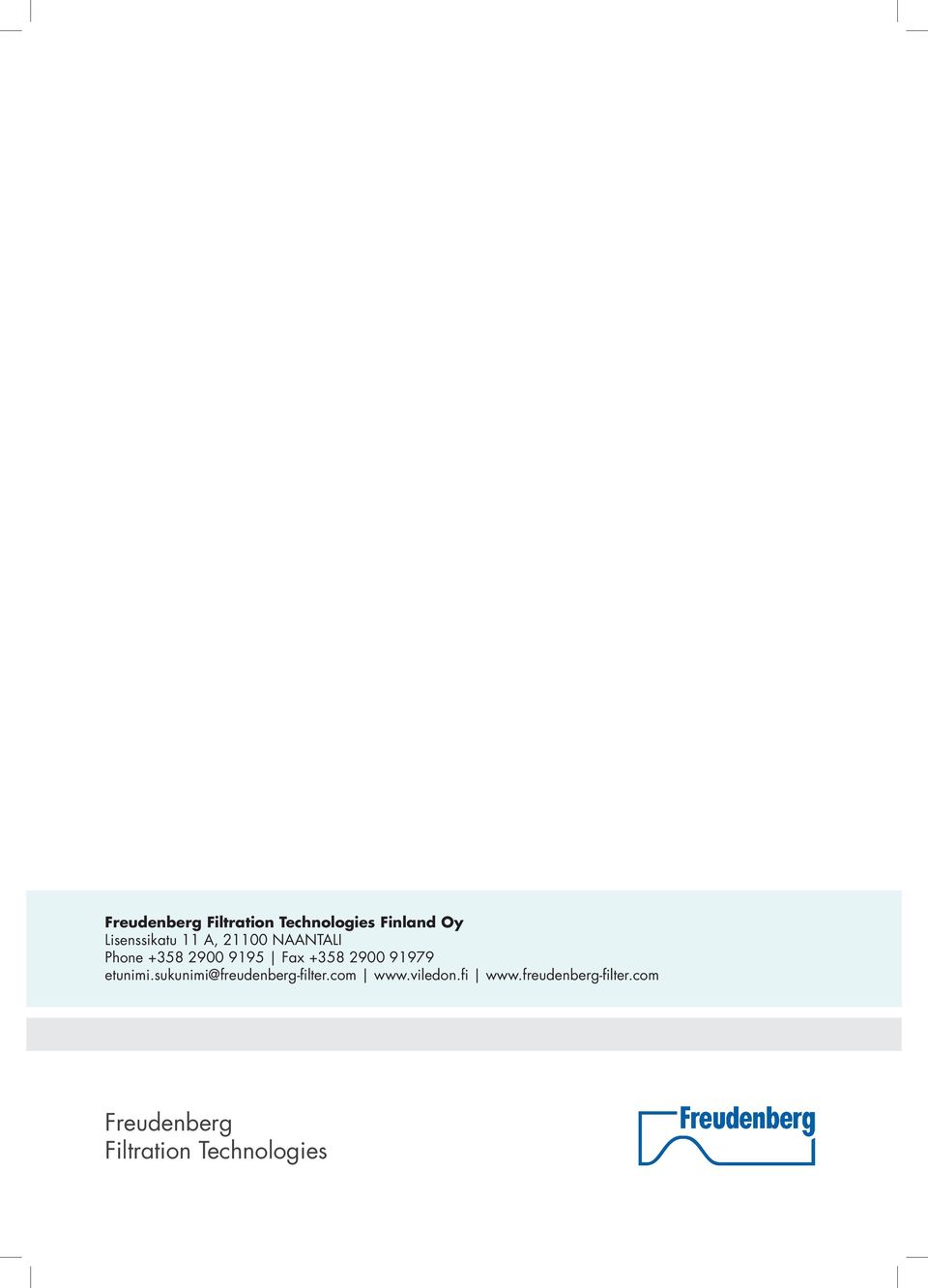

8 Freudenberg Finland Oy Lisenssikatu 11 A, NAANTALI Phone Fax Freudenberg
