1 Vallox Filters Valitse aina alkuperäissuodatin, jotta varmistat Vallox-ilmanvaihtokoneesi optimaalisen toiminnan ja suodatustehon. Vääränlainen suodatin saattaa lisätä sisäilman epäpuhtauksia tai johtaa rakennevaurioihin. Suodattimet on suositeltava vaihtaa vähintään kaksi kertaa vuodessa.

2 SUODATINPAKKAUKSET Ilmansuodatuksen testaus- ja luokittelustandardi on muuttunut. Uudet suodatusluokat ovat ISO epm1 50% ja ISO Coarse > 75%. Uuden standardin (ISO 16890) mukaiset suodattimet tulevat vain myynnissä olevien ilmanvaihtokoneiden suodatinpakkauksiin. Muutos ei koske myynnistä poistettuja ilmanvaihtokoneita, joihin saa edelleen vanhan luokituksen (EN 779) mukaisia suodattimia. EN 779 standardin mukaiset suodattimet ISO standardin mukaiset suodattimet Suodatinpakkaus Suodattimet Sivu Nro 1 ILMAVA 70 ( asti) 4 Nro 2 ILMAVA 100 / 120 ( ) 4 Nro 3 ILMAVA 100 / 120 ( ) 5 Nro 4 ILMAVA 100 / 120 ( alkaen) 5 Nro 5 ILMAVA Digit / Digit S / Nro 6 Vallox Digit SE / 130 E 6 Nro 7 ILMAVA TSK 7 Nro 8 ILMAVA Nro 9 ILMAVA 250 D / 250 Multi / Digit Control 8 Nro 10 Lämpöilmava 8 Nro 11 ILMAVA 252 D / 252 M 9 Nro 12 Vallox 95 / 75 / 95 EC 9 Nro 13 Vallox 180 SE / 200 SE 10 Nro 14 Vallox 90 SE / 90 SC / 90 MC / 90 MV 10 Nro 15 Vallox 70 Compact 11 Nro 16 Vallox 140 SE / 150 Effect SE 11 Nro 17 Vallox 280 SE 12 Nro 18 Vallox Digit2 SE / 132 E 12 Nro 19 Vallox TSK Multi 50 SC 13 Nro 20 Vallox TSK Multi 80 SC 13 Nro 21 Vallox 121 SE / 121 MC 14 Nro 22 Vallox 110 MV / 110 SE 14 Nro 25 Vallox TSK Multi 50 MC / 50 MV 15 Nro 26 Vallox TSK Multi 80 MC / 80 MV 15 Nro 27 Vallox 096 MV / 096 SE / 096 MC 16 Nro 28 Vallox 145 MV / 145 SE 16 Nro 29 Vallox 245 MV 17 Nro 30 Vallox Aito Kotilämpö 17 Nro 31 Vallox 101 MV / 101 MC 18 Nro 32 Vallox 51 MV / Vallox 51K MV 18 2

3 Alkuperäissuodattimet Vallox-ilmanvaihtokoneen optimaaliseen toimintaan suunniteltu materiaali ja tarkka koko. A B C D E F Karkeasuodatin (musta Bulpbren) G1 Karkeasuodatin (valkoinen) G4 Hienosuodatin F7 Hienosuodatin F5 Karkeasuodatin (valkoinen) ISO Coarse > 75 % Hienosuodatin ISO epm1 50% EN 779 standardi ISO standardi A E G1 ISO Coarse > 75 % B F G4 ISO epm1 50 % C/D F7 / F5 Vallox alkuperäissuodattimet myydään pakkauksina. Yksi pakkaus sisältää kaikki yhteen vaihtokertaan tarvittavat suodattimet. 3 Vallox Oy All rights reserved

4 Suodatinpakkaus 1 Sopivuus ILMAVA 70 -sarja Tuotenumero LVI-numero x Tuloilmasuodatin A 1 x Poistoilmasuodatin A 260 x 260 mm 190 x 260 mm 215 x 245 mm Suodatinpakkaus 2 Sopivuus ILMAVA-sarja 100/120 vain vuosimallit Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin A 1 x Tuloilmasuodatin B 200 x 410 mm 200 x 410 mm 4

5 Suodatinpakkaus 3 Sopivuus ILMAVA 100 -sarja vain vuosimallit ILMAVA 120 -sarja vain vuosimallit Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin A 1 x Tuloilmasuodatin B 200 x 410 mm 200 x 410 mm 135 x 400 mm Suodatinpakkaus 4 Sopivuus ILMAVA 100 -sarja vain vuosimallit ILMAVA 120 -sarja vain vuosimallit Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin A 1 x Tuloilmasuodatin B 170 x 410 mm 170 x 410 mm 135 x 400 mm 5 Vallox Oy All rights reserved

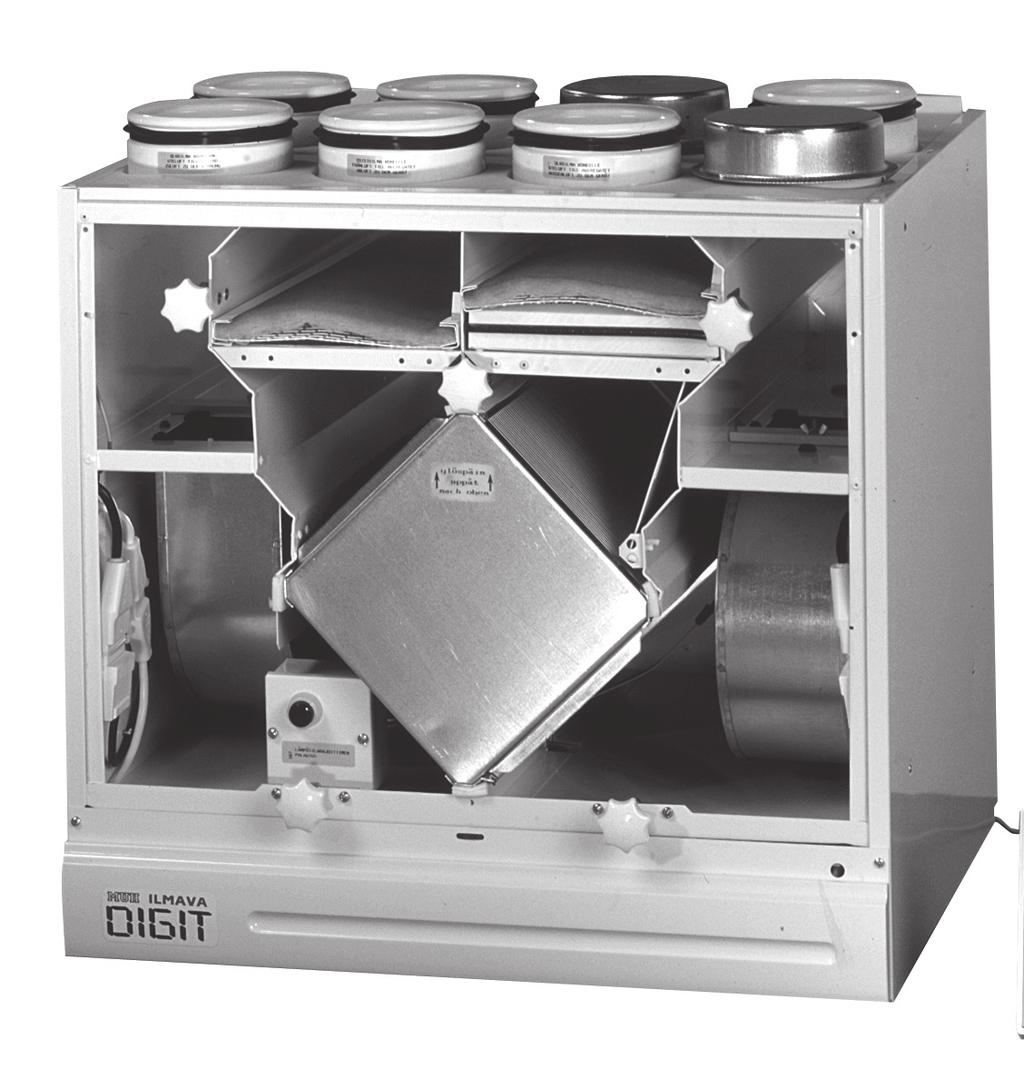

6 Suodatinpakkaus 5 Sopivuus ILMAVA Digit -sarja ILMAVA Digit S -sarja ILMAVA 130 -sarja Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 185 x 505 mm 180 x 500 mm Suodatinpakkaus 6 Sopivuus Vallox Digit SE Vallox 130 E Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 200 x 505 mm 180 x 500 mm 6

7 Suodatinpakkaus 7 Sopivuus ILMAVA TSK Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 185 x 505 mm 135 x 400 mm Suodatinpakkaus 8 Sopivuus ILMAVA 240 Tuotenumero LVI-numero x Tuloilmasuodatin A 1 x Poistoilmasuodatin A 1 x Hienosuodatin D 220 x 550 mm 202 x 555 mm 200 x 550 mm 7 Vallox Oy All rights reserved

8 Suodatinpakkaus 9 Sopivuus ILMAVA 250 D ILMAVA 250 Multi / Digit Control Tuotenumero LVI-numero x Ulkoilmasuodatin B 1 x Poistoilman hienosuodatin D 290 x 550 mm 200 x 550 mm 240 x 550 mm Suodatinpakkaus 10 Sopivuus Lämpöilmava Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin A 1 x Tuloilmasuodatin B 1 x Kiertoilmasuodatin A 270 x 325 mm 270 x 325 mm 260 x 410 mm 275 x 315 mm 8

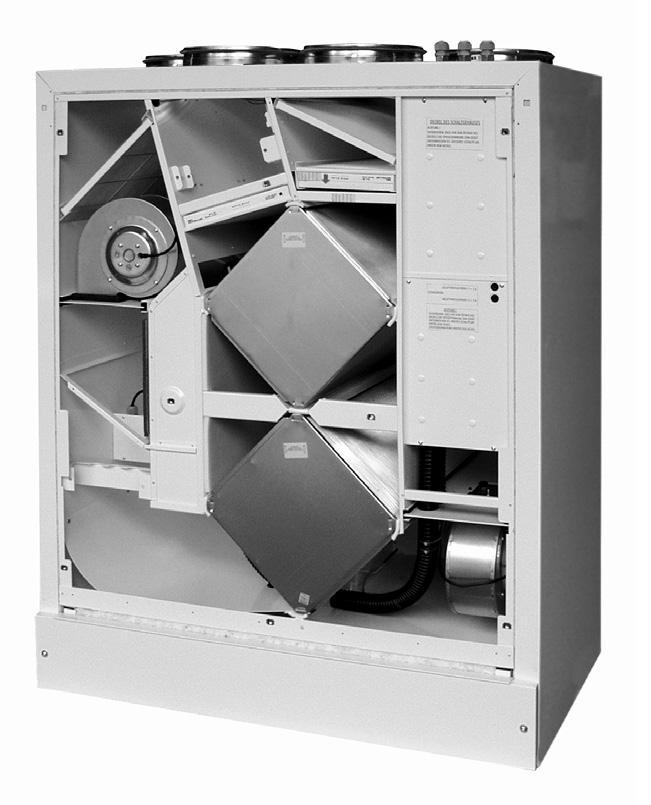

9 Suodatinpakkaus 11 Sopivuus ILMAVA 252 D ILMAVA 252 M Tuotenumero LVI-numero x Tuloilmasuodatin B 1 x Poistoilmasuodatin B 1 x Poistoilmasuodatin D 1 x Tuloilmasuodatin C 290 x 550 mm 270 x 550 mm 200 x 550 mm 240 x 550 mm Suodatinpakkaus 12 Sopivuus Vallox 75/95 Vallox 75/95 Silent Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 176 x 371 mm 178 x 367 mm 9 Vallox Oy All rights reserved

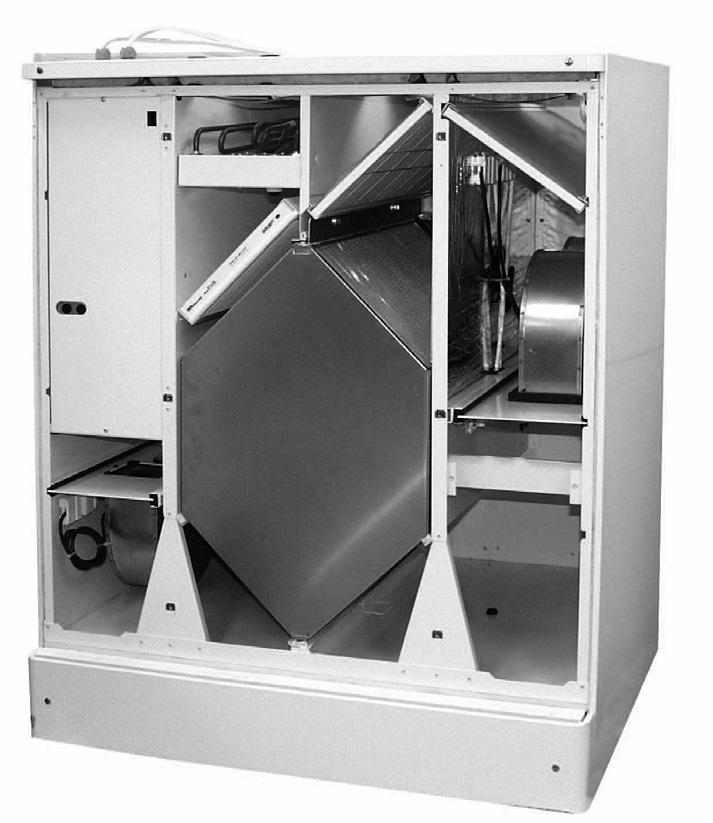

10 Suodatinpakkaus 13 Sopivuus Vallox 180 SE Vallox 200 SE Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 1 x Tuloilman hienosuodatin C 241 x 645 mm 240 x 550 mm Suodatinpakkaus 14 Sopivuus Vallox 90 SE Vallox 90 SC Vallox 90 MC Vallox 90 MV Tuotenumero LVI-numero x Poistoilmasuodatin E 1 x Tuloilmasuodatin E 1 x Hienosuodatin F 315 x 266 mm 320 x 200 mm 220 x 250 mm 10

11 Suodatinpakkaus 15 Sopivuus Vallox 70 Compact Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 193 x 260 mm 215 x 255 mm Suodatinpakkaus 16 Sopivuus Vallox 140 SE Vallox 150 Effect SE Tuotenumero LVI-numero x Tulo- /poistoilmasuodatin B 233 x 546 mm 272 x 545 mm 11 Vallox Oy All rights reserved

12 Suodatinpakkaus 17 Sopivuus Vallox 280 SE Tuotenumero LVI-numero x Poistoilmasuodatin B 270 x 550 mm 1 x Tuloilmasuodatin B 270 x 550 mm 240 x 550 mm (D lisävarustesuodatin saatavana erillistilauksena) Suodatinpakkaus 18 Sopivuus Vallox Digit 2 SE Vallox 132 E Tuotenumero LVI-numero x Tulo- /poistoilmasuodatin B 175 x 433 mm 189 x 432 mm 12

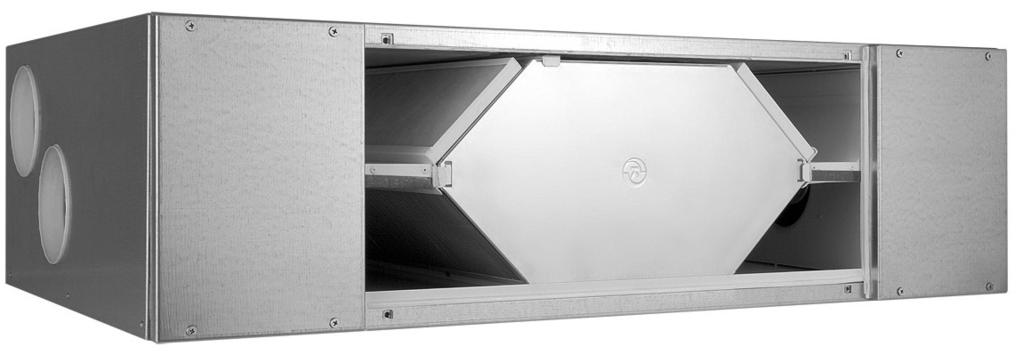

13 Suodatinpakkaus 19 Sopivuus Vallox TSK Multi 50 SC Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 400 x 105 mm 500 x 70 mm Suodatinpakkaus 20 Sopivuus Vallox TSK Multi 80 SC Tuotenumero LVI-numero x Tulo-/poistoilmasuodatin B 450 x 145 mm 580 x 97 mm 13 Vallox Oy All rights reserved

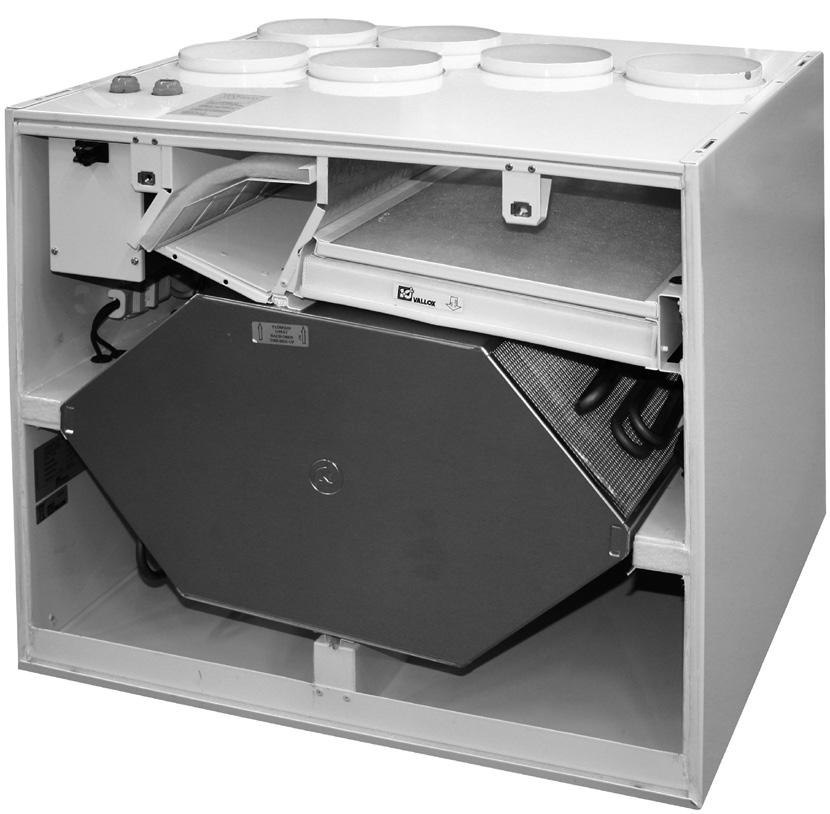

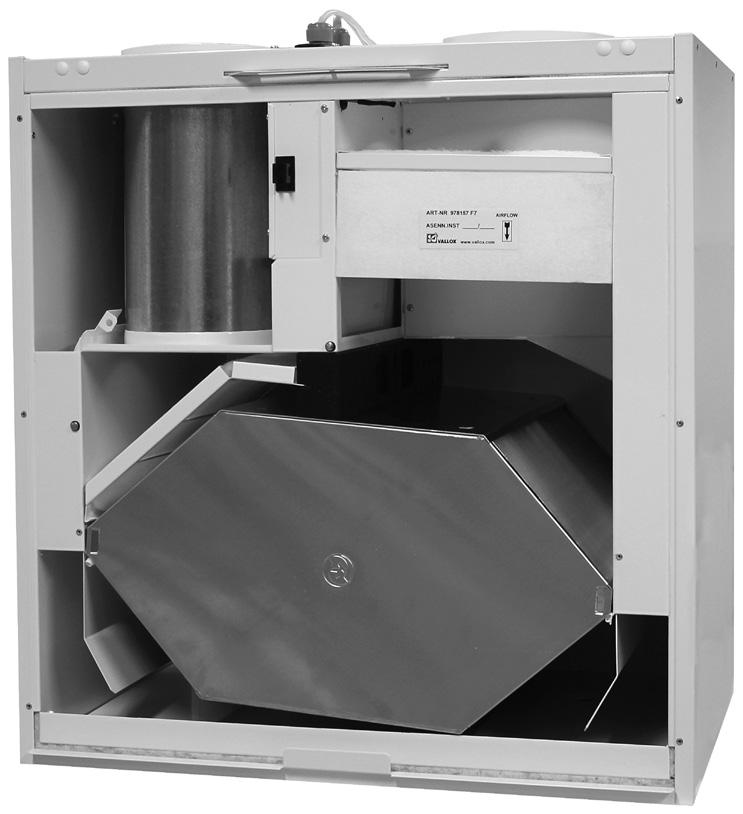

14 Suodatinpakkaus 21 Sopivuus Vallox 121 SE Vallox 121 MC Tuotenumero LVI-numero x Tuloilmasuodatin E 1 x Poistoilmasuodatin E 1 x Hienosuodatin F 277 x 403 mm 183 x 544 mm 290 x 408 mm Suodatinpakkaus 22 Sopivuus Vallox 110 SE Vallox 110 MV Tuotenumero LVI-numero x Tuloilmasuodatin E + F 1 x Poistoilmasuodatin E 230 x 247 mm 252 x 400 mm 14

15 Suodatinpakkaus 25 Sopivuus Vallox TSK Multi 50 MC Vallox TSK Multi 50 MV Tuotenumero LVI-numero x Tuloilmasuodatin E 1 x Poistoilmasuodatin E 1 x Hienosuodatin F 500 x 105 mm 400 x 105 mm 506 x 70 mm Suodatinpakkaus 26 Sopivuus Vallox TSK Multi 80 MC Vallox TSK Multi 80 MV Tuotenumero LVI-numero x Tuloilmasuodatin E 1 x Poistoilmasuodatin E 1 x Hienosuodatin F 580 x 145 mm 450 x 145 mm 585 x 97 mm 15 Vallox Oy All rights reserved

16 Suodatinpakkaus 27 Sopivuus Vallox 096 MC Vallox 096 SE Vallox 096 MV Tuotenumero LVI-numero x Tuloilmasuodatin E+F 1 x Poistoilmasuodatin E 194 x 225 mm 138 x 350 mm Suodatinpakkaus 28 Sopivuus Vallox 145 SE Vallox 145 MV Tuotenumero LVI-numero x Tuloilmasuodatin E + F 1 x Poistoilmasuodatin E 286 x 306 mm 295 x 501 mm 16

17 Suodatinpakkaus 29 Sopivuus Vallox 245 MV Tuotenumero LVI-numero x Tuloilmasuodatin E 1 x Poistoilmasuodatin E 1 x Hienosuodatin F 379 x 701 mm 455 x 700 mm 379 x 701 mm Suodatinpakkaus 30 Sopivuus Vallox Aito Kotilämpö Tuotenumero LVI-numero x Tuloilmasuodatin E 1 x Poistoilmasuodatin E 1 x Hienosuodatin F 1 x Kiertoilmasuodatin E 197 x 377 mm 197 x 377 mm 200 x 382 mm 510 x 520 mm 17 Vallox Oy All rights reserved

18 Suodatinpakkaus 31 Sopivuus Vallox 101 MC Vallox 101 MV Tuotenumero LVI-numero x Tuloilmasuodatin E + F 1 x Poistoilmasuodatin E 233x354 mm 174 x 338 mm Suodatinpakkaus 32 Sopivuus Vallox 51 MV Vallox 51K MV Tuotenumero LVI-numero x Tuloilmasuodatin E+ F 1 x Poistoilmasuodatin E 319 x 146 mm 317 x 114 mm 18

19

20 Vallox Oy Myllykyläntie LOIMAA FINLAND Asiakaspalvelu FIN pdf
