1 Suomen Suodatinvalmiste Oy Puhdas ilma terveys ja viihtyvyys TUOTEKANSIO

2 Suomen Suodatinvalmiste Oy Suomen Suodatinvalmiste Oy on vuonna 1993 perustettu ilmastointialan yritys. Tuotevalikoimaamme kuuluvat ilmansuodatukseen liittyvät tuotteet. Myynnillisesti suurimpina ryhminä ovat pussi-, kasetti- ja letkusuodattimet, sekä suodatinosat. Pysyäksemme mukana kehittyvillä markkinoilla, panostamme merkittävästi tuotekehitystyöhön. Tästä hyvänä esimerkkinä on uudenaikainen ympäristöystävällinen muovikehyksinen K-PAK pussisuodatin. Koemme tärkeäksi myös tuotantotekniikan jatkuvan kehittämisen, mikä parantaa jo ennestään korkeatasoisten tuotteidemme laatua, kuormittaa entistä vähemmän ympäristöä ja lyhentää toimitusaikaa. Suomen Suodatinvalmiste Oy on laatinut vuonna 1998 laatukäsikirjan, jota noudatamme yhtiön toiminnoissa. Lisäksi yli 10 vuoden kokemus alalla varmistaa moitteettoman asiakaspalvelun ja nopeat toimitukset. Toimitusjohtaja: Esa Toivonen Puh: Myyntipäällikkö: Tapio Haljoki Puh:

3 Hiukkaskokojakauma 3

4 Synteettisten suodatinmateriaalien alkupainehäviöt Alkupainehäviö Pa G F5 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 Virtausnopeus m/s Lasikuituisten suodatinmateriaalien alkupainehäviöt Alkupainehäviö Pa ,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 Virtausnopeus m/s F5 F6 F7 F8 4

5 Pussisuodattimien tyyppimerkintä S-Pak /3 G4 Tyyppi: S-Pak, metallikehys K-Pak, muovikehys Suodatusmateriaali: Tyyppi- Suodatusluokka merkintä 30 G4 40 EU4/5 50 F5 55 F5 60 F6 70 F7 80 F8 Kehyksen koko: Tyyppi- Tarkka merkintä mitta (mm) Suodatinmateriaali Synt. Lasik. 36 vastaa kokoa 287x592 (leveys x korkeus) jne. Huomaa pussien oikea asennussuunta! Pussin pituus: Pussien lkm: Merkintä -500 tarkoittaa, että pussin pituus eli suodattimen syvyys on 500mm. Merkintä /3 tarkoittaa että suodattimessa on 3 suodatinpussia. 5

6 S-PAK 30 Suodatinmateriaali: Synteettinen kuitu Ominaisuudet: Erittäin suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Poistoilmansuodatus, esisuodatus, varastot, teollisuushallit Suodatinluokka: G4 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste:88-93% (EN 779:1993) Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 6

7 S-PAK 30 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /3 287x287x ,25 0, /3 287x287x ,49 0, /3 287x287x ,68 0, /3 287x287x ,02 0, /3 287x287x ,24 0, /3 287x592x ,46 0, /3 287x592x ,90 0, /3 287x592x ,26 0, /3 287x592x ,89 0, /3 287x592x ,29 0, /6 592x287x ,53 0, /6 592x287x ,99 0, /6 592x287x ,39 0, /6 592x287x ,09 0, /6 592x287x ,53 0, /6 592x592x ,93 0, /6 592x592x ,81 0, /6 592x592x ,54 1, /6 592x592x ,83 1, /6 592x592x ,63 1, /5 490x592x ,77 0, /5 490x592x ,51 0, /5 490x592x ,11 1, /5 490x592x ,18 1, /5 490x592x ,86 1, /3 287x897x ,67 0, /3 287x897x ,30 0, /3 287x897x ,82 0, /3 287x897x ,75 0, /3 287x897x ,33 0, /6 592x897x ,34 0, /6 592x897x ,62 1, /6 592x897x ,67 1, /6 592x897x ,54 1, /6 592x897x ,70 1,

8 S-PAK 50 Suodatinmateriaali: Synteettinen kuitu Ominaisuudet: Erittäin suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Teollisuushallit, esisuodatus, poistoilmansuodatus Suodatinluokka: F5 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste: 87-96% (EN 779:2002) Keskimääräinen hiukkaserotusaste (0,4µ): 42-50% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 8

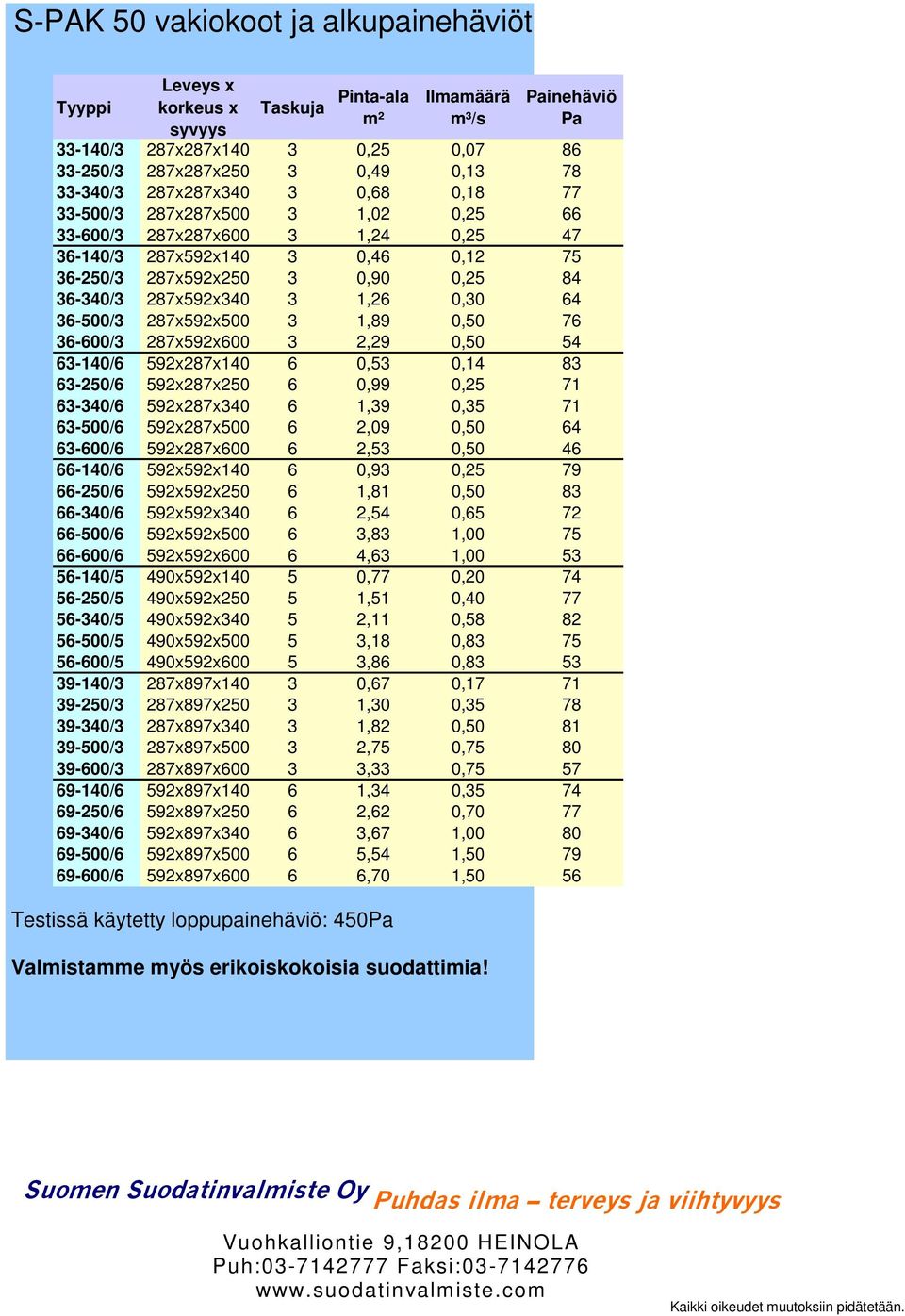

9 S-PAK 50 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /3 287x287x ,25 0, /3 287x287x ,49 0, /3 287x287x ,68 0, /3 287x287x ,02 0, /3 287x287x ,24 0, /3 287x592x ,46 0, /3 287x592x ,90 0, /3 287x592x ,26 0, /3 287x592x ,89 0, /3 287x592x ,29 0, /6 592x287x ,53 0, /6 592x287x ,99 0, /6 592x287x ,39 0, /6 592x287x ,09 0, /6 592x287x ,53 0, /6 592x592x ,93 0, /6 592x592x ,81 0, /6 592x592x ,54 0, /6 592x592x ,83 1, /6 592x592x ,63 1, /5 490x592x ,77 0, /5 490x592x ,51 0, /5 490x592x ,11 0, /5 490x592x ,18 0, /5 490x592x ,86 0, /3 287x897x ,67 0, /3 287x897x ,30 0, /3 287x897x ,82 0, /3 287x897x ,75 0, /3 287x897x ,33 0, /6 592x897x ,34 0, /6 592x897x ,62 0, /6 592x897x ,67 1, /6 592x897x ,54 1, /6 592x897x ,70 1,

10 S-PAK 55 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Teollisuushallit, esisuodatus, poistoilmansuodatus Suodatinluokka: F5 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste: 94-98% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 45-52% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 10

11 S-PAK 55 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /12 592x592x ,14 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0, /5 287x897x ,60 0, /5 287x897x ,74 0, /5 287x897x ,67 0, /10 592x897x ,23 0, /10 592x897x ,52 1, /10 592x897x ,39 1,

12 S-PAK 60 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Toimistot, koulut, liiketilat, teollisuuslaitokset, lämmön talteenotto, poistoilmansuodatus Suodatinluokka: F6 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste: 99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 54-62% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 12

13 S-PAK 60 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /12 592x592x ,14 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0, /5 287x897x ,60 0, /5 287x897x ,74 0, /5 287x897x ,67 0, /10 592x897x ,23 0, /10 592x897x ,52 1, /10 592x897x ,39 1,

14 S-PAK 70 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Toimistot, koulut, liiketilat, teollisuuslaitokset, lämmön talteenotto, poistoilmansuodatus Suodatinluokka: F7 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste: >99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 84-88% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi)

15 S-PAK 70 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /12 592x592x ,14 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0, /5 287x897x ,60 0, /5 287x897x ,74 0, /5 287x897x ,67 0, /10 592x897x ,23 0, /10 592x897x ,52 1, /10 592x897x ,39 1,

16 S-PAK 80 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Suuri pölynpidätyskyky, sekä alhainen alkupainehäviö Lämmönkesto: 75ºC Käyttökohteet: Elektroniikkateollisuus, sairaalat, lab. esisuodatus adsorptio- ja HEPA-suodattimille, sekä muut vaativat kohteet Suodatinluokka: F8 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky Punnituserotusaste: >99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 91-95% Alkupainehäviö Pa ,00 0,05 0,10 0,15 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 16

17 S-PAK 80 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Valmistamme myös erikoiskokoisia suodattimia! Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /12 592x592x ,14 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0, /5 287x897x ,60 0, /5 287x897x ,74 0, /5 287x897x ,67 0, /10 592x897x ,23 0, /10 592x897x ,52 1, /10 592x897x ,39 1,

18 K-PAK pussisuodattimet Patentoitu kierrätysmuovikehyksinen K-PAK pussisuodatin on ympäristöystävällinen vaihtoehto perinteiselle metallikehyksiselle suodattimelle. Kehyksen uudenaikainen rakenne mahdollistaa likaisen suodatinmateriaalin ja kehysmateriaalin erottelun käytön jälkeen, jolloin polyeteeni/polyesteri kehykset voidaan toimittaa energiajätteeksi ja suodatinmateriaali kaatopaikalle. Näin pienennetään kaatopaikkajätteen määrää n.50%. Ominaisuuksiltaan K-PAK pussisuodatin on perinteistä metallikehyksisistä suodatinta tukevampi ja kevyempi. Siinä on edistyksellinen evätiiviste kehyksen jokaisella sivulla. Tiiviste varmistaa, että ohivirtausta ei tapahdu, vaikka ilmastointikoneessa olisi vaatimattomammatkin suodatinjohteet. Muovikehyksen lämmönkestävyys on -40 C C, mikä kattaa lähes kaikki käyttökohteet. 18

19 K-PAK G4 Suodatinmateriaali: Synteettinen kuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, erittäin suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Poistoilmansuodatus, esisuodatus, varastot, teollisuushallit Suodatinluokka: G4 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste:88-93% (EN 779:1993) Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 19

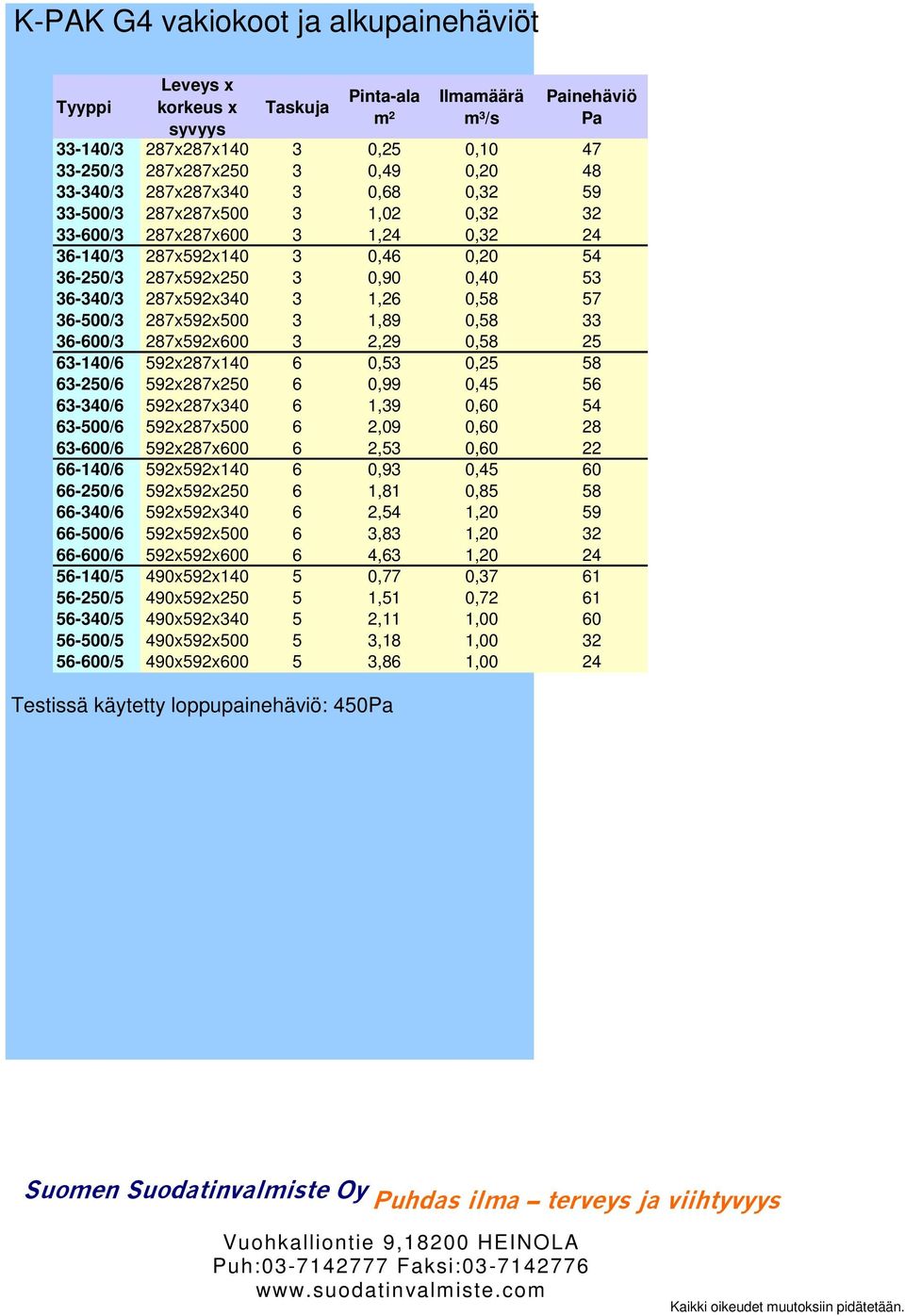

20 K-PAK G4 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /3 287x287x ,25 0, /3 287x287x ,49 0, /3 287x287x ,68 0, /3 287x287x ,02 0, /3 287x287x ,24 0, /3 287x592x ,46 0, /3 287x592x ,90 0, /3 287x592x ,26 0, /3 287x592x ,89 0, /3 287x592x ,29 0, /6 592x287x ,53 0, /6 592x287x ,99 0, /6 592x287x ,39 0, /6 592x287x ,09 0, /6 592x287x ,53 0, /6 592x592x ,93 0, /6 592x592x ,81 0, /6 592x592x ,54 1, /6 592x592x ,83 1, /6 592x592x ,63 1, /5 490x592x ,77 0, /5 490x592x ,51 0, /5 490x592x ,11 1, /5 490x592x ,18 1, /5 490x592x ,86 1,

21 K-PAK F5 S Suodatinmateriaali: Synteettinen kuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, erittäin suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Teollisuushallit, esisuodatus, poistoilmansuodatus Suodatinluokka: F5 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste: 87-96% (EN 779:2002) Keskimääräinen hiukkaserotusaste (0,4µ): 42-50% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 21

22 K-PAK F5 S vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /3 287x287x ,25 0, /3 287x287x ,49 0, /3 287x287x ,68 0, /3 287x287x ,02 0, /3 287x287x ,24 0, /3 287x592x ,46 0, /3 287x592x ,90 0, /3 287x592x ,26 0, /3 287x592x ,89 0, /3 287x592x ,29 0, /6 592x287x ,53 0, /6 592x287x ,99 0, /6 592x287x ,39 0, /6 592x287x ,09 0, /6 592x287x ,53 0, /6 592x592x ,93 0, /6 592x592x ,81 0, /6 592x592x ,54 0, /6 592x592x ,83 1, /6 592x592x ,63 1, /5 490x592x ,77 0, /5 490x592x ,51 0, /5 490x592x ,11 0, /5 490x592x ,18 0, /5 490x592x ,86 0,

23 K-PAK F5 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Teollisuushallit, esisuodatus, poistoilmansuodatus Suodatinluokka: F5 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste: 94-98% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 45-52% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 23

24 K-PAK F5 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0,

25 K-PAK F6 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Toimistot, koulut, liiketilat, teollisuuslaitokset, lämmön talteenotto, poistoilmansuodatus Suodatinluokka: F6 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste: 99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 54-62% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 0,25 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 25

26 K-PAK F6 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0,

27 K-PAK F7 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Toimistot, koulut, liiketilat, teollisuuslaitokset, lämmön talteenotto, poistoilmansuodatus Suodatinluokka: F7 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste: >99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 85-89% Alkupainehäviö Pa ,00 0,05 0,10 0,15 0,20 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi)

28 K-PAK F7 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0,

29 K-PAK F8 Suodatinmateriaali: Mikrolasikuitu Ominaisuudet: Kierrätettävä kehysrakenne, evätiivisteellä varustettu ulkokehys, helppo purkaa lajittelua varten, erittäin suuri pölynpidätyskyky sekä alhainen alkupainehäviö Lämmönkesto: -40ºC - +70ºC Käyttökohteet: Elektroniikkateollisuus, sairaalat, lab. esisuodatus adsorptio- ja HEPA-suodattimille, sekä muut vaativat kohteet Suodatinluokka: F8 Valintaperusteet: o Tukeva kehysrakenne o Alhainen alkupainehäviö suodattimessa o Alhainen virtausnopeus suodattimen läpi o Suuri pölynpidätyskyky o Huolto- ja ympäristöystävällisyys, säästöä jätemaksuissa Punnituserotusaste: >99% (Eurovent 4/9) Keskimääräinen hiukkaserotusaste (0,4µ): 91-95% Alkupainehäviö Pa ,00 0,05 0,10 0,15 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 29

30 K-PAK F8 vakiokoot ja alkupainehäviöt Tyyppi Leveys x korkeus x syvyys Taskuja Pinta-ala m² Testissä käytetty loppupainehäviö: 450Pa Ilmamäärä m³/s Painehäviö Pa /5 287x287x ,91 0, /5 287x287x ,65 0, /5 287x287x ,98 0, /5 287x592x ,76 0, /5 287x592x ,21 0, /5 287x592x ,84 0, /6 287x592x ,54 0, /10 592x287x ,84 0, /10 592x287x ,35 0, /10 592x287x ,01 0, /10 592x592x ,55 0, /10 592x592x ,46 0, /10 592x592x ,73 0, /8 490x592x ,85 0, /8 490x592x ,19 0, /8 490x592x ,20 0,

31 Z-LINE 4- kasettisuodattimet Suodatinmateriaali: Polyesteri Ominaisuudet: Suuri pölynpidätyskyky ja alhainen alkupainehäviö Suodatusluokka: G4 Lämmönkesto: 70ºC Alkupainehäviö: 48 mm paksut 60 Pa, 96 mm paksut 50 Pa Suositeltu loppupainehäviö: 250 Pa Kehys: Pahvikehys Leveys x korkeus x Suodatus Pölynsitomis- Ilmavirta Z-LINE 4 paksuus mm ala m² kyky g m³/s Varastossa 12x12x2 289x289x48 0, ,27 X 12x24x2 289x594x48 0, ,47 X 16x20x2 394x495x48 0, ,52 16x25x2 394x622x48 0, ,66 X 18x24x2 441x594x48 0, ,70 20x20x2 495x495x48 0, ,66 20x24x2 495x594x48 0, ,79 20x25x2 495x622x48 0, ,82 24x24x2 594x594x48 1, ,94 X 29x25x2 721x622x48 1, ,13 12x24x4 289x594x96 0, ,57 X 16x20x4 394x495x96 0, ,63 16x25x4 394x622x96 1, ,79 18x24x4 441x594x96 1, ,85 20x20x4 495x495x96 1, ,79 20x24x4 495x594x96 1, ,93 20x25x4 495x622x96 1, ,99 24x24x4 594x594x96 1, ,13 X 29x25x4 721x622x96 2, ,45 31

32 Suodatinmatot Polyesterikuidusta valmistetut suodatinmatot toimitetaan määrälevyisinä rullina tai arkkeina asiakkaan toivomuksen mukaan. 100 Suo datinmattojen alk upaine häv iöt Alkupainehäviö Pa ,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 Virtaus nopeus m/s Tekniset tiedot SV 190 G3 S 200 G4 S 300 G4 S 200 F5 Suodatusluokka G3 G4 G4 F5 Punnituserotusaste 81 % 91 % 92 % 96 % Hiukkaserotusaste % Suositeltu virtausnopeus Suositeltu loppupainehäviö Paloluokka Lämmönkesto 0,6-1,5m/s 0,6-1,5m/s 0,10-0,35m/s 0,3-1,0m/s Neliöpaino 190g/m² 150g/m² 270g/m² 190g/m² Väri sininen / valkoinen Paksuus 15-17mm 8-10mm 15-17mm 10-12mm Rullan pituus 20m 40m 25m 40m Rullan leveys 0-2m 0-2,8m 0-3m 0-2,8m Käyttökohteet Sähkökaappien jäähdytysritilät, esisuodattimena tuloilmakoneissa G4 F5 F1 100ºC valkoinen Suodattimena tulo- ja poistoilmakoneissa 32

33 Suodatinmatot maalaamoille Polyesteri- tai lasikuidusta valmistetut suodatinmatot toimitetaan määrälevyisinä rullina tai arkkeina asiakkaan toivomuksen mukaan. Tekniset tiedot S 560 G F5 S-PS60 Suodatusluokka F5 G2 Punnituserotusaste 97 % 92 % Hiukkaserotusaste (5-10µm) 93 % - Pölynpidätyskyky 280g/m g/m 2 Suositeltu virtausnopeus Suositeltu loppupainehäviö Paloluokka 0,25m/s 250Pa 1,5m/s 150Pa Lämmönkesto 100ºC 150ºC Väri valkoinen vihreä-valkoinen Paksuus 20mm 60mm Rullan pituus 20m 20m Rullan leveys 0-2m 0-2m Käyttökohteet Maalaamoiden tuloilman suodatus. Kattomatto. F1 Väriloukkumatto maalaamoiden poistoilman suodatukseen. 33

34 Letkusuodattimet Toimitamme laadukkaat letkusuodattimet teollisuuden tarpeisiin. Saatavilla on useita eri materiaaleja käyttökohteen mukaan. Muovista valmistettu taipuisa snap-rengas letkun suulla helpottaa asennusta. 34

35 SSV-suodatinosat suorakulmaiseen kanavaan SSV suodatinosat valmistetaan galvanoidusta pellistä ja varustetaan pussisuodattimella. Suodattimeksi voidaan valita G4, F5 tai F7, kohteesta riippuen. Suodattimen vaihto on helppoa saranoidun huoltoluukun kautta. Suodattimien asennuskiskossa on kumitiivisteet. Työntölistaliitoksin varustetuissa koteloissa on liitännät suodatinvahdeille. Huoltosivu on ilmoitettava tilattaessa. Koteloita toimitetaan tilauksesta myös lämpöeristettyinä (pelti-villa-pelti). Kotelo Suod. luokka Suod. ala m² SSVK-300x150-4 G4 0,29 50 SSVK-300x150-5 F5 0,29 50 SSVK-300x150-7 F7 0,43 50 SSVK-400x200-4 G4 0, SSVK-400x200-5 F5 0, SSVK-400x200-7 F7 0, SSVK-500x250-4 G4 1, SSVK-500x250-5 F5 1, SSVK-500x250-7 F7 2, SSVK-600x300-4 G4 1, SSVK-600x300-5 F5 1, SSVK-600x300-7 F7 3, SSVK-600x600-4 G4 4, SSVK-600x600-5 F5 4, SSVK-600x600-7 F7 7, Nim. ilmam. l/s B mm H mm L mm

36 SSV-suodatinosat pyöreään kanavaan SSV suodatinosat valmistetaan galvanoidusta pellistä ja varustetaan pussisuodattimella. Suodattimeksi voidaan valita G4, F5 tai F7, kohteesta riippuen. Suodattimen vaihto on helppoa saranoidun huoltoluukun kautta. Suodattimien asennuskisko on varustettu kumitiivistein. Koteloissa on liitännät suodatinvahteja varten. Huoltosivu on ilmoitettava tilattaessa. Koteloita toimitetaan tilauksesta myös lämpöeristettyinä (peltivilla-pelti). Kotelo Suod. luokka Suod. ala m² Nim. ilmam. l/s SSVP G4 0,27 50 SSVP F5 0,27 50 SSVP F7 0,46 50 SSVP G4 0, SSVP F5 0, SSVP F7 0, SSVP G4 0, SSVP F5 0, SSVP F7 1, SSVP G4 1, SSVP F5 1, SSVP F7 2, SSVP G4 1, SSVP F5 2, SSVP F7 3, a halk. mm B mm H mm L mm

37 SSV-suodatinosien alkupainehäviöt Ohessa SSV-suodatinosien alkupainehäviökäyrästö Alkupainehäviö Pa G4 F5S F7 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtausnopeus m/s ILMAMÄÄRÄ (m³/s) = VIRTAUSNOPEUS (m/s) SUOD.PINTA-ALA (m²) (suodatinkankaan läpi) 37

38 SV-AK-asennuskehys SV-AK-asennuskehyksiä valmistetaan neljää vakiokokoa: 36, 66, 39, 69. Valmistusmateriaalina on sinkitty, ruostumaton tai haponkestävä teräs. Kehysten mittatarkka rei itys mahdollistaa isojenkin suodatinseinien nopean kokoonpanon pulttaamalla kunhan riittävästä välituennasta huolehditaan. Suodattimen tiiviin asennuksen varmistaa jousisalpa, joka puristaa suodatinkehystä kumitiivistettä vasten. Suodattimen asennussuunta on vapaasti valittavissa. Suodatinkehykseen voidaan asentaa myös 48mm kasettisuodatin. Tyyppi Leveys mm Korkeus mm Syvyys mm SV-LJ-lukittava suodatinjohde SV-LJ suodatinjohde on valmistettu profiloidusta sinkitystä teräksestä. Lukitusmekanismi lukitsee suodattimen tiiviisti silikonitiivistettä vasten. Käyttökohteina ovat uudet ja saneerattavat ilmastointikoneet, suodatinkanavaosat yms. suodatinjohdetta toimitetaan, joko määrämittaan kasattuna tai 2,4m pitkinä profiileina. 38
