UUTUUS. ARCA seinäkaappi. Suojaa vaativissa olosuhteissa

Transkriptio

1 UUTUUS ARCA seinäkaappi Suojaa vaativissa olosuhteissa -40 C

2

3 FIBOX ARCA seinäkaapit Fibox valmistaa koviin ja vaativiin olosuhteisiin korkealaatuisia kotelointisovelluksia. Olemme val mistaneet ja toimittaneet globaalisti kotelotuotteitamme jo vuodesta Fiboxin kotelot on suunniteltu kestämään ilmaston asettamat vaatimukset kaikkialla maailmassa. Todisteena kes tävyy des tä ovat jo 1960-luvulla valmistamamme ensimmäiset EK-sarjan kotelot, joita löytyy vielä tänäkin päivänä alkuperäises sä käyttötarkoituksessaan sähkölaitteita suojaamassa. Fiboxin jatkuvan menestyksen perustana on kaksi tahoinen filosofiamme. Koteloteollisuuden ruiskupuristuksen ja innovatiivisen suunnittelun tuntemuksemme on vertaansa vailla, samoin toimialamme markkinoiden vaatimusten tuntemus. Sana yhteistyökumppani otetaan Fiboxilla hyvin vakavasti. Pyrkimyksemme onkin tulla yhteistyökumppaniksesi, arvoisa asiakkaamme. Siihen päästäksemme meidän on tarjottava sinulle enemmän kuin pelkkä kotelotuote. Siksi myyntihenkilömme työskentelevät yhdessä sinun kanssasi pystyäkseen toimittamaan täsmälleen vaatimuksiasi vastaavan kotelo sovelluksen. Olipa kyseessä yksinkertainen kaapelitiivistys tai hyvinkin vaativat asiakaskohtaiset erikois komponentit tai kokoonpano, Fibox pystyy toimittamaan arvoketjusi moninaisiin vaatimuksiin soveltuvan ratkaisun. Ymmär räm me hyvin, ettei itse tuote ratkaise kaikkea, vaan hyvä kokonaisuus muodostuu monesta yhtä tärkeästä tekijästä. Tämä tuoteluettelo on omistettu Fibox ARCA tuoteperheelle, joka on uusi sarjamme kestävästä polykarbonaatista valmistettuja seinäasennuskaappeja. ARCA ilmentää innovaation ja markkinalähtöisyyden entistä korostetumpaa osuut ta tuotesuunnittelussamme. Yli kahden vuoden suunnittelutyön tuloksena syntynyt ARCA on markkinoiden kaipaama toimiva ja kustannustehokas vaihtoehto monille täysin vääränlaisiin olosuhteisiin asennetuille peltikoteloille. Lyhyesti sanottuna ARCAlla on kaikki teräskaappien hyvät ominaisuudet ja lisäksi kaikki korkealaatuisen polykarbonaatin edut. Alla on lueteltu muutamia ominaisuuksia, joihin voit tarkemmin tutustua luettelomme sisäsivuilla: Ruostumaton IP66 kotelointiluokka IK10 iskunkestävyys Useita lukitusvaihtoehtoja Esteettinen muotoilu UV-suojattu Turvallisesti työstettävissä paikoillaan; ei irtoa sähköä johtavia lastuja Sileä pinta painatuksia ja komponentteja varten Fibox ARCA IEC jatkaa Pohjois-Amerikassa 07 esitellyn ARCA JIC tuoteperheen perinteitä. Se on lyhyessä ajassa muodostunut kiintopisteeksi tällä vaativalla markkina-alueella. Uskomme innovatiivisen ARCA IEC tuoteperheen samankaltaiseen menestykseen. Uskomme sinun löytävän seinäasennuskaapeillesi vaadittavat perusominaisuudet tästä luettelosta. Odotammekin pääsevämme tekemään niistä täsmälleen asettamiesi vaatimusten mukaisia. Fibox toimii maailmanlaajuisesti, joten oletpa missäpäin tahansa, Fiboxin edustaja on lähelläsi! Fibox -ryhmä 1

4 FIBOX Internet-palvelut - aina ajan tasalla Vierailemalla säännöllisesti - sivustolla pysyt tietoisena Fiboxin viimeisimmistä uutuuksista. Fibox lanseeraa jatkuvasti uusia tuotteita ja kehittää tukipalvelujaan auttaakseen asiakkaitaan menestymään. Meille on tärkeintä asiakastyytyväisyys, joka syntyy hyvästä palvelustamme ja korkealaatuisista tuotteistamme. Täsmällisten toimitusten lisäksi helpotamme asiakkaidemme suunnittelutyötä tarjoamalla monenlaisia tukipalveluja ja teknistä tietoa Fiboxin tuotteista ja palveluista. Tekninen tuki Sovelluksesi tarvitseman kotelon valintaa helpottaaksemme tarjoamme kattavan paketin teknistä tietoa, joka on helposti saatavilla Internet-palvelustamme. Sivustolta löydät yksityiskohtaiset tekniset tiedot koteloistamme, mm. valokuvat, raaka-ainetiedot vertailuineen, mittakuvat sekä 2D- ja 3D-tiedostot. Aineistossa ovat myös ulkoisten hyväksyntälaitosten hyväksynnät ja kopiot sertifikaateista pdf-dokumentteina. CAD-kuvat Fibox tukee insinöörien, suunnittelijoiden ja ostajien työtä tarjoamalla heidän käyttöönsä täydelliset 2D- ja 3D-tiedostot kotelotuotteistaan. Suunnitteluaikaa ja -kustannuksia voidaan merkittävästi säästää käyttämällä Fiboxin 3D-malleja, joiden lataaminen on helppoa ja maailmanlaajuisesti yleistä. Kaikki CAD-tiedostot ovat ladattavissa Internet-palvelustamme CAD-palvelu vaatii rekisteröitymisen. Lataa esitteitä ja tuoteluetteloita sivustolta voit ladata uusimmat pdf-esitteet ja -tuoteluettelot. Maailmanlaajuisesti Fiboxilla on tällä hetkellä täydellinen Internet-palvelusivusto englannin, ranskan, saksan, ruotsin, korean, tanskan, puolan, hollannin, japanin, kiinan ja suomen kielellä. Kerro meille, miten voimme palvella Sinua paremmin Anna meille palautetta. Käy sivustollamme tai lähetä sähköpostia osoitteeseen info@fibox.fi. Olemme sitoutuneet palvelujemme jatkuvaan parantamiseen. Voit auttaa meitä tekemään Fiboxista vieläkin asiakasystävällisemmän antamalla palautetta toiminnastamme. 2

5 Fibox asiakaskohtaiset palvelut Asiakaskohtaiset kotelot Fibox tarjoaa kattavan valikoiman erilaisia asiakaskohtaisia koteloratkaisuja. Kaksi merkittävintä palvelumuotoamme ovat asiakaskohtaiset työstöpalvelut ja muottimuutokset. Fiboxin oma työstöpalvelu koneistaa kotelot mittatarkasti asiakkaan vaatimusten mukaisesti.tämä ratkaisu soveltuu parhaiten pienehköille kotelomäärille. Suurehkoissa kotelotilauksissa Fiboxin muottimuutospalvelu takaa vaikeissakin tapauksissa edulliset hinnat. Fiboxin työstöpalvelu on asiakkaille riskitön vaihtoehto. Fibox ottaa vastuun siitä, että toimitetut kotelot vastaavat asiakkaan toimittamia piirustuksia ja ohjeita. Toinen vaihtoehto on teettää nämä piirustukset Fiboxilla. Koteloiden mittapiirrokset ja tekniset tiedot ovat saatavilla Internet-palvelustamme 2D-kuvat ovat ladattavissa DWG- ja DXF-tiedostoina. Myös 3D-mallit ovat käytettävissä IGES- ja Parasolid-tiedostoina. Ne ovat helposti mukautettavissa suunnitteluohjelmistosi vaatimuksiin. Kokoonpanopalvelu Useissa kotelointiratkaisuissa Fiboxin lisätarvikkeet parantavat sovelluksen toimivuutta. Kokoonpanopalvelumme voi toimittaa käyttövalmiin sovelluksen varustettuna loppukäyttäjän tarvitsemilla lisätarvikkeilla. Näin voidaan säästää palkkakustannuksia ja nopeuttaa tuotantoprosessia. Fiboxin lisätarvikevalikoimasssa on suuri määrä erilaisia saranoita, lukkoja, laippoja ja sähköistystarvikkeita, kansiluukkuja ja tuuletusratkaisuja. Asiakaskohtaiset muottimuutokset Fiboxin asiakaskohtainen muottimuutospalvelu tarjoaa edullisen tavan tehdä haluttu sovellus tilattaessa keskisuuria tai suuria sarjakokoja. Tekemällä tarvittava muutos Fiboxin vakiomuottiin päästään pienillä aloituskustannuksilla. Säästetään tuotekehitysaikaa ja voidaan tehdä asiakaskohtaisia ratkaisuja lyhyemmänkin elinkaaren tuotteille. Näin uusi tuotteesi pääsee markkinoille nopeammin. Fibox käyttää tuotannossaan muotteja, joissa on neljä vaihtopalakiilaa. Jokainen kotelon sivu voidaan tarvittaessa valmistaa vaatimusten mukaisesti erilaisena kuin toiset sivut. Värilliset muovikotelot Fibox toimittaa asiakaskohtaisesti värjättyjä muovikoteloita kaikissa RAL-sävyissä, mutta myös asiakkaan omilla värimäärityksillä. Muovin laatu vaikuttaa ratkaisevasti värin sävyyn, yhtenäisyyteen ja kustannuksiin. Käänny paikallisen Fibox-yhteyshenkilön puoleen saadaksesi lisätietoja. Asiakaskohtaisesti värjätyt kotelot on taloudellinen vaihtoehto sarjakoon ollessa vähintään 1000 kpl, mutta toteutettavissa pienemmillekin kotelomäärille. Lisäkustannuksia tuovat värillisen raaka-aineen korkeampi hinta sekä muotin valmistelu ja puhdistus erikseen jokaista värillistä ajoa varten. Muotin tuotantoon valmistelusta aiheutuvat kustannukset ovat sidoksissa kotelomäärään. Maalatut kotelot Maalaus on suositeltava vaihtoehto muovikoteloille sarjakoon ollessa on alle 500 kpl. Vaativat värisävyt on helpompi toteuttaa maalaamalla. Käytettävä maali valitaan kotelomateriaalin mukaan. Käänny paikallisen Fibox-yhteyshenkilön puoleen saadaksesi lisätietoja. EMC-suojaus Muovikotelot voidaan EMC-suojakäsitellä. Suojausmenetelmiä on useita, mutta Cu-maalaus kotelon sisäpinnalle on turvallinen ja luotettava suojauskäsittely. Tämä pinnoite yhdistettynä johtavalla tiivistemateriaalilla, kuten CHO-SEAL 1350, takaa kannen ja pohjan välisessä suojauksessa suhteellisen hyvän suojaustason. Sopiva materiaali valitaan tarvitsemasi sovelluksen mukaan. Silkkipainatus Silkkipainatus on suositeltavaa sarjan ollessa alle 1000 kpl. Se sopii parhaiten laajoille, tasaisille pinnoille. Tampo-painatus on paras ratkaisu yli 1000 kpl:n sarjoille. Se soveltuu sekä tasaisille että kaareville pinnoille, myös ahtaille sisäpinnoille. 3

6 IP- ja IK-kotelointiluokitus Kotelointiluokitus ilmoitetaan IP-luokkana, kaksinumeroisena tunnuksena, joka selitetään alempana tällä. Fibox on testannut kotelonsa EN mukaisesti. Standardi edellyttää, että toinen numero testataan luokasta 6 ylöspäin jokaiselle luokkatasolle erikseen ja kaksoistunnus IP 66/IP67 ilmoittaa kyseessä olevan testin tehdyksi molemmille tasoille. Eurooppalainen standardi tyhjille koteloille, EN 628, sisältää IK iskutestin. Testi on kuvattu sertifikaatissa EN ja FIBOX kotelot on testattu EN 628 mukaisesti. Iskulujuustestien tulokset ilmoitetaan kunkin kotelosarjan kohdalla tässä luettelossa ja kotisivuillamme. ENSIMMÄINEN NUMERO Suojaus kiinteiltä esineiltä TOINEN NUMERO Suojaus nestemäisiltä aineilta KOLMAS NUMERO Suojaus mekaanisia iskuja vastaan IP SUOJAUSASTE IP SUOJAUSASTE IK SUOJAUSASTE ei suojausta ei suojausta ei suojausta suoja yli 50 mm kokoisilta kiinteiltä esineiltä esim. kämmenen kosketus suoja pystysuoraan putoavilta vesipisaroilta isku < 1 joulea suoja enintään 15 kulmassa putoavilta vesipisaroilta isku 1 jouleaj suoja yli 12 mm kokoisilta kiinteiltä esineiltä esim. sormet suoja enintään 60 kulmassa putoavilta vesipisaroilta isku 2 joulea suoja yli 2,5 mm kokoisilta kiinteiltä esineiltä esim. työkalut ja ohuet johdot suoja kaikilta suunnilta tulevilta vesipisaroilta - vähäinen sisäänpääsy sallittu isku 5 joulea suoja yli 1 mm kokoisilta kiinteiltä esineiltä esim. työkalut ja ohuet johdot suoja pölyltä - rajoitettu sisäänpääsy sallittu (ei haitallista määrää) suoja kaikilta suunnilta matalalla paineella ruiskutettavalta vedeltä - vähäinen sisäänpääsy sallittu suoja aallon paineen vaikutukselta esim. laivan kannella - vähäinen sisäänpääsy sallittu suoja upotukselta veden alle 15 cm ja 1 m välisellä syvyydellä isku 10 joulea isku joulea täysin eristetty pölyltä suoja pitkäaikaiselta upotukselta paineenalaisen veden alla 4

7 ARCA seinäkaapit kestävä ratkaisu koviin ja vaativiin olosuhteisiin 5

8 FIBOX ARCA seinäkaapit Ovi Oven aukeamiskulma 1 Sekä vaaka- että pystymalli saatavana Ruuvitornit myös oven sisäpuolella Vaivaton ja helppo pääsy kotelon sisälle tuleviin komponentteihin ja laitteisiin Aukeamiskulman rajoitin lisävarusteena Lukko 2-pistelukitus Vaihdettavat lukkopesät Sarana, patentti haettu Helppo asennus ja tyylikäs ulkonäkö Viistetyt reunukset Parempi vedenpitävyys Ruuvitornit Pohjassa, kannessa ja pohjan kaikilla neljällä Tiiviste Leveä ja pitävä PUR-tiiviste takaa korkealaatuisen tiivistyksen. Erityinen tukirakenne oven sisäpuolella Takaa kaapin jäykkyyden ja tukevuuden Kulmarakenne Kulmien kaksinkertainen seinämä varmistaa seinäkiinnityksen huonontamatta IP-luokitusta Jämäkkä ja tukeva seinäkaappi 6

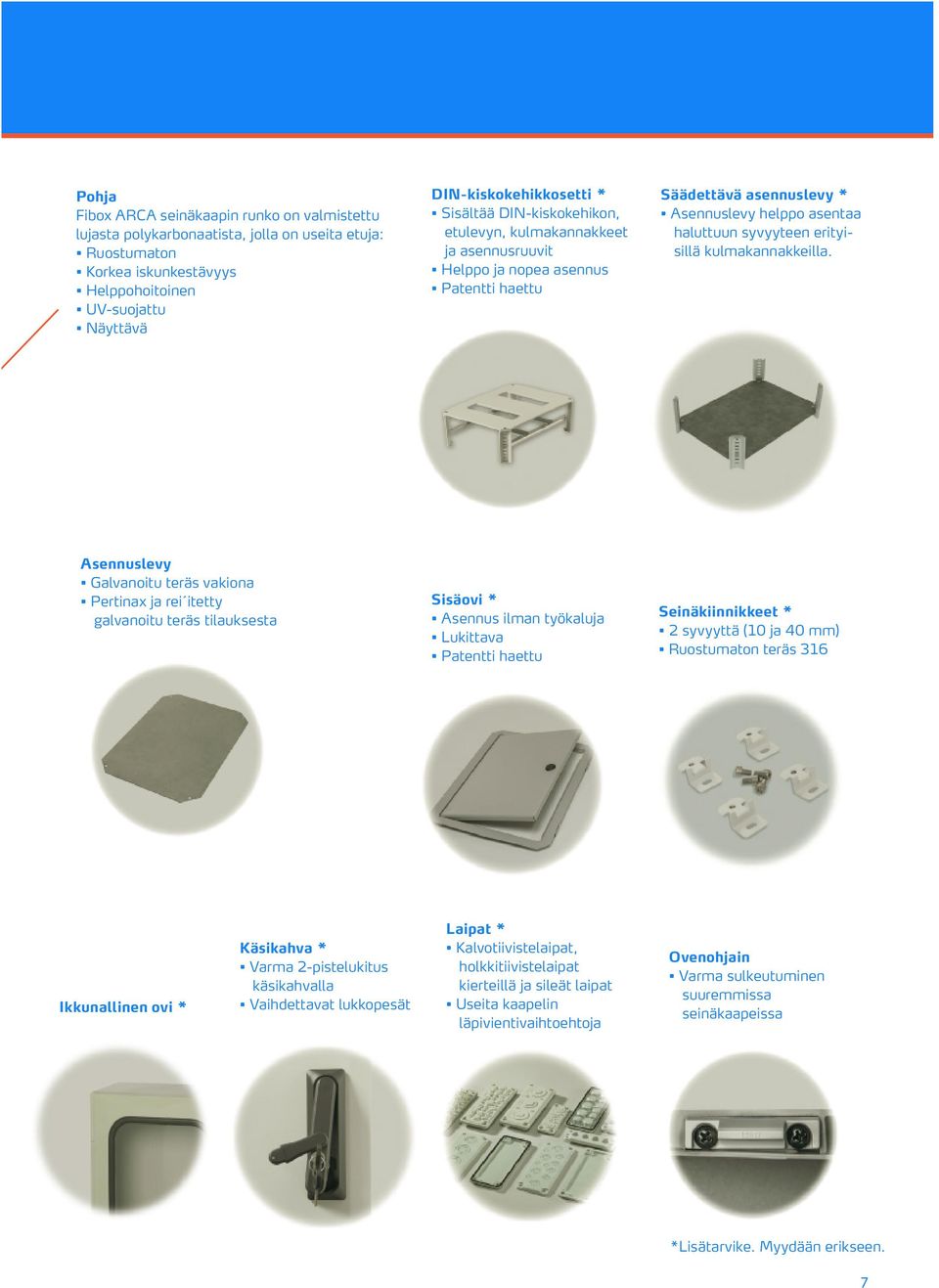

9 Pohja Fibox ARCA seinäkaapin runko on valmistettu lujasta polykarbonaatista, jolla on useita etuja: Ruostumaton Korkea iskunkestävyys Helppohoitoinen UV-suojattu Näyttävä DIN-kiskokehikkosetti * Sisältää DIN-kiskokehikon, etulevyn, kulmakannakkeet ja asennusruuvit Helppo ja nopea asennus Patentti haettu Säädettävä asennuslevy * Asennuslevy helppo asentaa haluttuun syvyyteen erityisillä kulmakannakkeilla. Asennuslevy Galvanoitu teräs vakiona Pertinax ja rei itetty galvanoitu teräs tilauksesta Sisäovi * Asennus ilman työkaluja Lukittava Patentti haettu Seinäkiinnikkeet * 2 syvyyttä (10 ja 40 mm) Ruostumaton teräs 316 Ikkunallinen ovi * Käsikahva * Varma 2-pistelukitus käsikahvalla Vaihdettavat lukkopesät Laipat * Kalvotiivistelaipat, holkkitiivistelaipat kierteillä ja sileät laipat Useita kaapelin läpivientivaihtoehtoja Ovenohjain Varma sulkeutuminen suuremmissa seinäkaapeissa *Lisätarvike. Myydään erikseen. 7

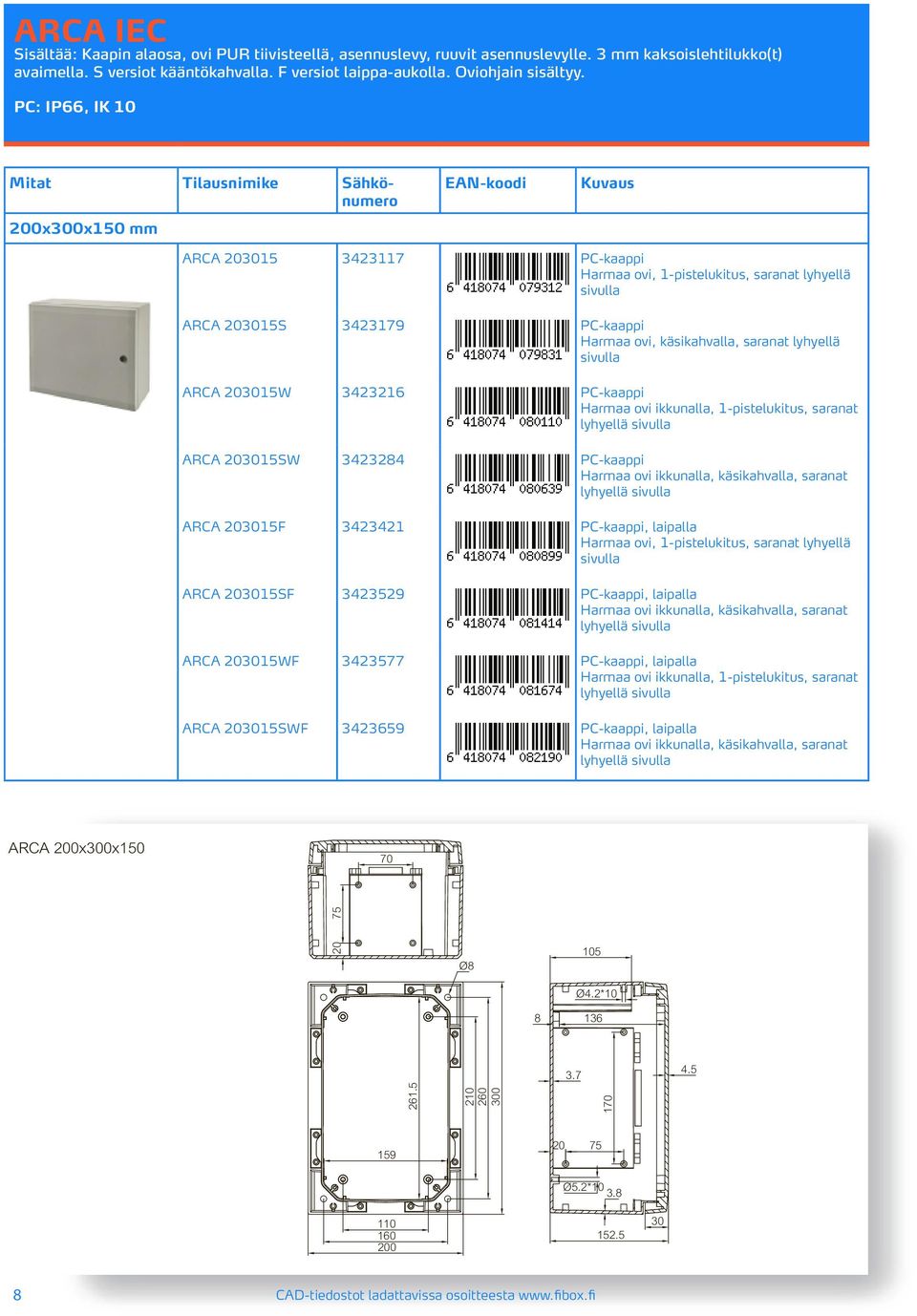

10 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 0x300x150 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 1-pistelukitus, saranat lyhyellä ARCA 3015S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA 3015W PC-kaappi Harmaa ovi ikkunalla, 1-pistelukitus, saranat lyhyellä ARCA 3015SW PC-kaappi lyhyellä ARCA 3015F PC-kaappi, laipalla Harmaa ovi, 1-pistelukitus, saranat lyhyellä ARCA 3015SF PC-kaappi, laipalla lyhyellä ARCA 3015WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat lyhyellä ARCA 3015SWF PC-kaappi, laipalla lyhyellä ARCA 0x300x x0x150 ARCA 0x300x Ø8 105 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta

11 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 300x0x150 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 1-pistelukitus, saranat pitkällä ARCA 3015S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA 3015W PC-kaappi Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA 3015SW PC-kaappi pitkällä ARCA 3015F PC-kaappi, laipalla Harmaa ovi, 1-pistelukitus, saranat pitkällä ARCA 3015SF PC-kaappi, laipalla pitkällä ARCA 3015WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA 3015SWF PC-kaappi, laipalla pitkällä ARCA 300x0x150 ARCA 0x300x Ø8 105 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta 9

12 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 300x400x150 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA 300x400x x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-tiedostot ladattavissa osoitteesta

13 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 300x400x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA 300x400x x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-tiedostot ladattavissa osoitteesta 11

14 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 400x300x150 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 400x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-tiedostot ladattavissa osoitteesta

15 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 400x300x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 400x300x ARCA 300x400x Ø4.2* Ø4.2* Ø Ø5.2*10 Ø5.2* CAD-tiedostot ladattavissa osoitteesta 13

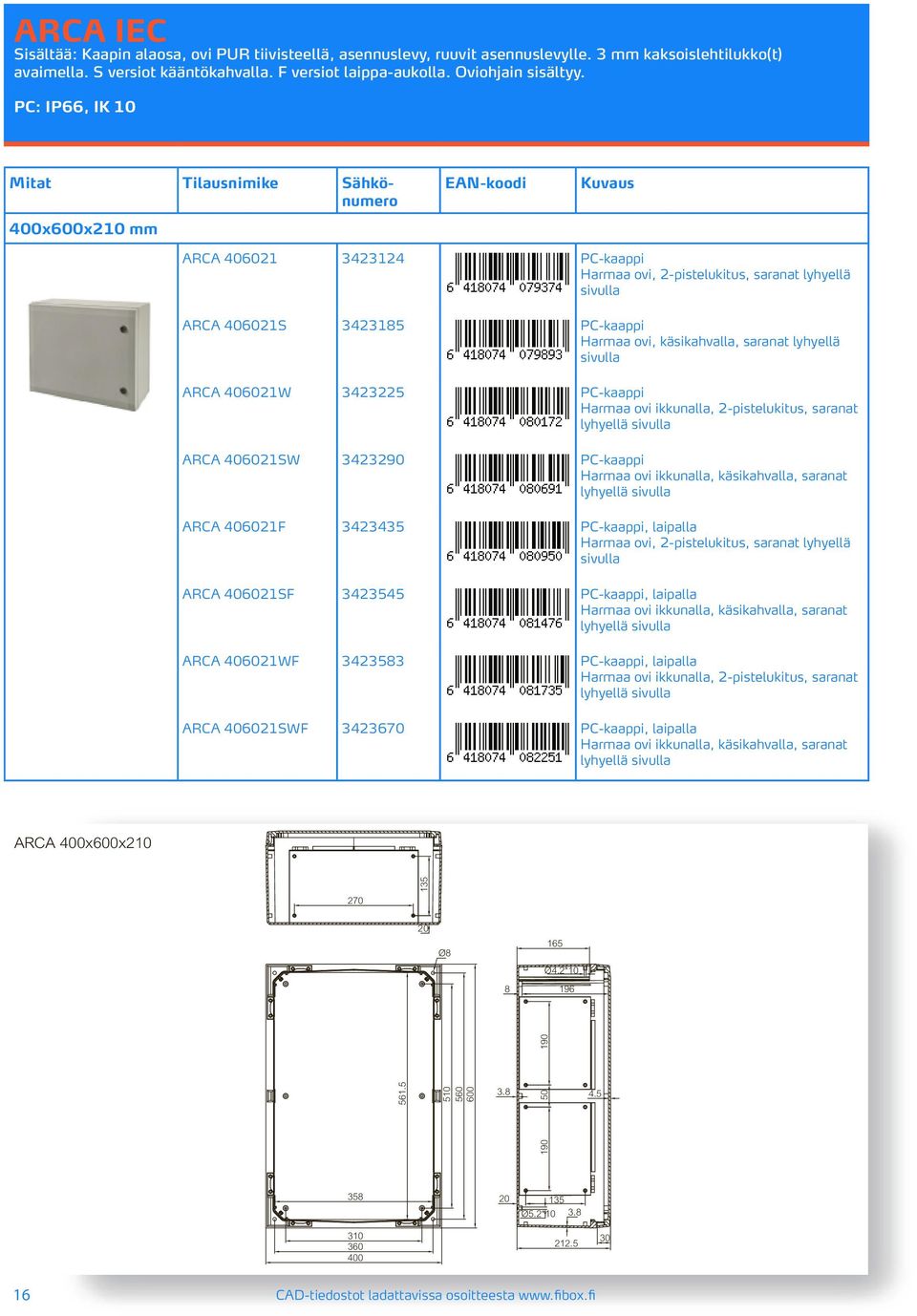

16 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 400x500x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA 500x400x x500x210 ARCA 400x500x Ø8 165 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta

17 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 500x400x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 500x400x210 ARCA 400x500x Ø8 165 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta 15

18 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 400x600x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA 600x400x x600x210 ARCA 400x600x Ø8 165 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta

19 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 600x400x210 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 600x400x210 ARCA 400x600x Ø8 165 Ø4.2* Ø5.2* CAD-tiedostot ladattavissa osoitteesta 17

20 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 500x700x300 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA 500x700x x500x300 Ø8 ARCA 500x700x Ø5.2* CAD-tiedostot ladattavissa osoitteesta

21 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 700x500x300 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla Harmaa ovi ikkunalla, 1-pistelukitus, saranat pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 700x500x300 Ø8 ARCA 500x700x Ø5.2* CAD-tiedostot ladattavissa osoitteesta 19

22 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 600x800x300 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat lyhyellä ARCA W PC-kaappi lyhyellä ARCA SW PC-kaappi lyhyellä ARCA SWF PC-kaappi, laipalla lyhyellä ARCA WF PC-kaappi, laipalla lyhyellä ARCA SF PC-kaappi, laipalla lyhyellä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat lyhyellä ARCA 800x600x x800x300 Ø8 ARCA 600x800x Ø5.2* CAD-tiedostot ladattavissa osoitteesta

23 Sisältää: Kaapin alaosa, ovi PUR tiivisteellä, asennuslevy, ruuvit asennuslevylle. 3 mm kaksoislehtilukko(t) avaimella. S versiot kääntökahvalla. F versiot laippa-aukolla. Oviohjain sisältyy. PC: IP66, IK 10 Mitat Tilausnimike Sähkönumero 800x600x300 mm EAN-koodi Kuvaus ARCA PC-kaappi Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA S PC-kaappi Harmaa ovi, käsikahvalla, saranat pitkällä ARCA W PC-kaappi pitkällä ARCA SW PC-kaappi pitkällä ARCA F PC-kaappi, laipalla Harmaa ovi, 2-pistelukitus, saranat pitkällä ARCA SF PC-kaappi, laipalla pitkällä ARCA WF PC-kaappi, laipalla pitkällä ARCA SWF PC-kaappi, laipalla pitkällä ARCA 800x600x300 Ø8 ARCA 600x800x Ø5.2* CAD-tiedostot ladattavissa osoitteesta 21

24 LISÄTARVIKKEET Tilausnimike Sähkönumero Asennuslevyt (Galvanoitu teräs, levyn vahvuus 2 mm) Mitat EAN-koodi Kuvaus Asennuslevy 2 mm, rei'itetty metalli MPS ARCA x250 Asennuslevy Galvanoitu teräs, koolle 300x0x150 MPS ARCA x350 Asennuslevy Galvanoitu teräs, kokoihin 400x300x150/210 MPS ARCA x450 Asennuslevy Galvanoitu teräs, koolle 500x400x210 MPS ARCA x550 Asennuslevy Galvanoitu teräs, koolle 600x400x210 MPS ARCA x650 Asennuslevy Galvanoitu teräs, koolle 700x500x300 MPS ARCA x750 Asennuslevy Galvanoitu teräs, koolle 800x600x300 MPP ARCA x250 Asennuslevy, perforoitu Galvanoitu teräs, koolle 300x0x150 MPP ARCA x350 Asennuslevy, perforoitu Galvanoitu teräs, kokoihin 400x300x150/210 MPP ARCA x450 Asennuslevy, perforoitu Galvanoitu teräs, koolle 500x400x210 MPP ARCA x550 Asennuslevy, perforoitu Galvanoitu teräs, koolle 600x400x210 MPP ARCA x650 Asennuslevy, perforoitu Galvanoitu teräs, koolle 700x500x300 MPP ARCA x750 Asennuslevy, perforoitu Galvanoitu teräs, koolle 800x600x300 22

25 LISÄTARVIKKEET Asennuslevy, Pertinax 5 mm Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus MPX ARCA x250 Asennuslevy Pertinax, koolle 300x0x150 MPX ARCA x350 Asennuslevy Pertinax, kokoihin 400x300x150/210 MPX ARCA x450 Asennuslevy Pertinax, koolle 500x400x210 MPX ARCA x550 Asennuslevy Pertinax, koolle 600x400x210 MPX ARCA x650 Asennuslevy Pertinax, koolle 700x500x300 MPX ARCA x750 Asennuslevy Pertinax, koolle 800x600x300 DIN-kiskokehyssarjat DRS ARCA DIN-kiskokehyssarja 1 rivi x 11 modulia, koolle 0x300x150 DRS ARCA DIN-kiskokehyssarja 1 rivi x 5 modulia, koolle 300x0x150 DRS ARCA DIN-kiskokehyssarja 1 rivi x 16 modulia, koolle 300x400x150 DRS ARCA DIN-kiskokehyssarja 1 rivi x 16 modulia, koolle 300x400x210 DRS ARCA DIN-kiskokehyssarja 2 riviä x 11 modulia, koolle 400x300x150 DRS ARCA DIN-kiskokehyssarja 2 riviä x 11 modulia, koolle 400x300x210 DRS ARCA DIN-kiskokehyssarja 2 riviä x 22 modulia, koolle 400x500x210 DRS ARCA DIN-kiskokehyssarja 3 riviä x 16 modulia, koolle 500x400x210 23

26 LISÄTARVIKKEET DIN-kiskokehyssarjat Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus Sisäovisarja, galvanoitu teräs DRS ARCA DIN-kiskokehyssarja 2 riviä x 27 modulia, koolle 400x600x210 DRS ARCA DIN-kiskokehyssarja 3 riviä x 16 modulia, koolle 600x400x210 DRS ARCA DIN-kiskokehyssarja 3 riviä x 32 modulia, koolle 500x700x300 DRS ARCA DIN-kiskokehyssarja 4 riviä x 21 modulia, koolle 700x500x300 DRS ARCA DIN-kiskokehyssarja 3 riviä x 37 modulia, koolle 600x800x300 DRS ARCA DIN-kiskokehyssarja 4 riviä x 26 modulia, koolle 800x600x300 IDS ARCA Sisäovisarja Galvanoitu teräs, koolle 300x0x150 IDS ARCA Sisäovisarja Galvanoitu teräs, kokoihin 400x300x150/210 IDS ARCA Sisäovisarja Galvanoitu teräs, koolle 500x400x210 IDS ARCA Sisäovisarja Galvanoitu teräs, koolle 600x400x210 IDS ARCA Sisäovisarja Galvanoitu teräs, koolle 700x500x300 IDS ARCA Sisäovisarja Galvanoitu teräs, koolle 800x600x300 24

27 LISÄTARVIKKEET Tukikiskosarjat Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus SBK ARCA Tukikiskosarja Pituus 0 mm SBK ARCA Tukikiskosarja Pituus 300 mm SBK ARCA Tukikiskosarja Pituus 400 mm SBK ARCA Tukikiskosarja Pituus 500 mm SBK ARCA Tukikiskosarja Pituus 600 mm SBK ARCA Tukikiskosarja Pituus 700 mm SBK ARCA Tukikiskosarja Pituus 800 mm Kulmasäätösetit CBS ARCA Kulmasäätösetti Kokoihin jossa korkeus 150 CBS ARCA Kulmasäätösetti Kokoihin jossa korkeus 210 CBS ARCA Kulmasäätösetti Kokoihin jossa korkeus 300 Yhdyslaippa CFS ARCA Yhdyslaippa Kaappien yhdistämiseen 25

28 LISÄTARVIKKEET Seinäkiinnityssarjat Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus WMK ARCA Seinäkiinnityssarja Lisää 10 mm seinän ja kaapin väliin WMK ARCA Seinäkiinnityssarja Lisää 40 mm seinän ja kaapin väliin Pylväskiinnityssetit PMK ARCA Pylväskiinnityssetti Koolle 300x0x150 PMK ARCA Pylväskiinnityssetti Kokoihin 0x300x150, 400x300x150/210 PMK ARCA Pylväskiinnityssetti Kokoihin 300x400x150/210, 500x400x210, 600x400x210 PMK ARCA Pylväskiinnityssetti Kokoihin 400x500x210, 700x500x300 PMK ARCA Pylväskiinnityssetti Kokoihin 400x600x210, 800x600x300 PMK ARCA Pylväskiinnityssetti Koolle 500x700x300 PMK ARCA Pylväskiinnityssetti Koolle 600x800x300 Riippulukon lukitussarja PLS ARCA Riippulukon lukitussarja 26

29 LISÄTARVIKKEET Lukkopesät Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus LIS ARCA DB Lukkopesä Double-bit 3 mm LIS ARCA S Lukkopesä Square 7 mm LIS ARCA S Lukkopesä Square 8 mm LIS ARCA T Lukkopesä Triangular 8 mm LIS ARCA 1242E Lukko 1242E system LIS ARCA V2432E Lukko V2432E system LIS ARCA 455E Lukko 455E system LIS ARCA 405E Lukko 405E system Puolisylinterilukkopesät CLI ARCA DB Puolisylinterilukkopesä Doublebit 3 mm CLI ARCA S Puolisylinterilukkopesä Square 6 mm CLI ARCA S Puolisylinterilukkopesä Square 8 mm CLI ARCA T Puolisylinterilukkopesä Triangular 8 mm CLI ARCA 1242E Puolisylinterilukkopesä 1242E system CLI ARCA V2432E Puolisylinterilukkopesä V2432E system 27

30 LISÄTARVIKKEET Puolisylinterilukkopesät Tilausnimike Sähkönumero Mitat EAN-koodi Kuvaus CLI ARCA 455E Puolisylinterilukkopesä 455E system CLI ARCA 405E Puolisylinterilukkopesä 405E system Saranasarjat FHS S ARCA Saranasarja pieni Kokoihin 300x0-600x400 FHS M ARCA Saranasarja medium Kokoihin 700x x600 ARCA tekniset ominaisuudet Ominaisuus Polykarbonaatti (PC) Materiaali Lasikuituvahvisteinen polykarbonaatti Tiiviysluokka (EN 60529) IP 66 Iskunkestävyys (EN 62262) IK C/ IK C Lämpötilankesto Celsius (jatkuvassa käytössä) C Lämpötilankesto Fahrenheit F Lämpötilankesto Celsius (lyhytaik. käytössä) C Lämpötilankesto Fahrenheit F Sähköinen suojaeristys Suojaeristetty B Vaaleanharmaat osat, väri RAL 7035 (Industry grey) Hehkulankatesti (IEC ) 960 Paloluokitus (materiaali) UL 94-5VA Myrkyllisyys Halogeeniton (DIN/VDE 0472, Part 815) UV vastustuskyky UL 508; 7 tuntia Weatherometer Tiiviste PUR Kemiallinen kestävyys Hyvä Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. 28 Hyväksynnät EN/IEC 628, EN/IEC Low Voltage Directive 06/95/EC (up to 1500 VCD) RoHS directive 02/95/EC

31 FIBOX asiakaspalvelu Fibox Oy Ab Keilaranta 19, Espoo, FINLAND Tel: , Fax: info@fibox.fi Fibox AB Enhagsslingan 3, S Täby, SWEDEN Tel: , Fax: info@fibox.se Fibox A/S Kuldyssen 13, DK-2630 Tåstrup, DENMARK Tel: , Fax: fibox@fibox.dk Fibox Limited Suite 25, Durham Tees Valley Business Centre, Primrose Hill Industrial Estate, Orde Wingate Way, Stockton on Tees, TS19 0GD, ENGLAND Tel: , Fax: sales@fibox.co.uk Fibox France Sarl Neptune II 35 bis, av. Saint Germain des Noyers F Saint Thibault des Vignes Tel: (+33) , Fax: (+33) service.client@fibox.fr Fibox GmbH Rehwinkel 30, D Porta Westfalica, GERMANY Tel: +49 (0) , Fax: +49 (0) info@fibox.de Fibox LLC Office B 21, 54 B Shpalernaya st. St. Petersburg Russia Tel: Fibox New Delhi Office A-26/4, Mohan Co-operative Industrial Estate, Mathura Road, New Delhi , INDIA Tel: (+91) , Fax: (+91) , Mobile: (+91) tyronne.cubbins@fibox.co.in Fibox Benelux Postbus 350, NL-7570 AJ OLDENZAAL, THE NETHERLANDS Tel: +31 (0) , Fax: +31 (0) info@fibox.nl Fibox (Schweiz) GmbH Wissenschwändi Unterägeri, SWITZERLAND Tel: , Fax: info@fibox.ch Fibox Sp. z o.o. ul. Dzięcioła 19, Warszawa, POLAND Tel: , Fax: info@fibox.pl Fibox Inc. 810 Cromwell Park Drive Suite R, Glen Burnie, MD USA Tel: , Fax: sales@fiboxusa.com Fibox Shanghai Ltd Room , Building 3, NO. 188 xinjunhuan Rd, Pujiang high-tech Park Caohejing Development Zone, Shanghai 1114, China Tel: (+86) , Fax: (+86) info@fibox.cn Fibox (Guangzhou) Engineering Plastic Co., Ltd No.36 Dong-Peng-Da-Dao, Fibox Road Guangzhou Economic & Technological Development District, Guangzhou, Guangdong, P.R.CHINA Tel: , Fax: Fibox Ltd (Korea) 11-25, Songdo-dong Yeonsu-gu, Inchon, Republic of Korea Tel: , Fax: sales@fibox.co.kr Fibox Ltd (Korea) Pusan Office, , Gwai-Bup, Sa-Sang Pusan, REPUBLIC OF KOREA Tel: , Fax: FIBOX Japan Office Zip# , Daiwa building, , Minamisenba, Chuo-Ku, Osaka, JAPAN Tel: (+81) , Fax: (+81) Mobile: (+81) m.takeda@fibox.co.jp FIBOX tuotanto Fibox Oy Ab Rajasilta 6, FI Lempäälä, FINLAND Tel: number, Fax: Fibox Tested Systems Oy Hovinpelto 2, FI Kiuruvesi, FINLAND Tel: , Fax: Fibox Sp. z o.o. ul. Dzięcioła 19, Warszawa, POLAND Tel: , Fax: info@fibox.pl Fibox India Private Limited Gat no-147, A II & III, Chakan Talegaon Road Near Rinder Automation, A/p- Mahalunge, Tal-Khed, Dist- Pune, Maharashtra, India Tel: , Fax: info@fibox.co.in Fibox Inc. 810 Cromwell Park Drive Suite R, Glen Burnie, MD USA Tel: , Fax: sales@fiboxusa.com Fibox Shanghai Ltd Room , Building 3, NO. 188 xinjunhuan Rd, Pujiang high-tech Park Caohejing Development Zone, Shanghai 1114, China Tel: (+86) , Fax: (+86) info@fibox.cn Fibox Ltd (Korea) 11-25, Songdo-dong Yeonsu-gu, Inchon, Republic of Korea Tel: , Fax: sales@fibox.co.kr Fibox (Guangzhou) Engineering Plastic Co., Ltd No.36 Dong-Peng-Da-Dao, Fibox Road Guangzhou Economic & Technological Development District, Guangzhou, Guangdong, P.R.CHINA Tel: , Fax: Fibox GmbH Rehwinkel 30, D Porta Westfalica, GERMANY Tel: +49 (0) , Fax: +49 (0) info@fibox.de
