-Portin mitat ja maksimipaino. Maksimipaino 300 kg, maksimikorkeus 2 metriä, avautumisen maksimileveys portti 4 metriä ja kokonaispituus 6 metriä

Transkriptio

1 -Moottorin sähkömoduulissa on valosensori joka tunnistaa onko kilpi/suojus paikallaan vai ei. Tämän ansiosta asetustila on käytettävissä vain jos suojus on poistettu. Jos suojus on asennettu, moottori on valmiustilassa. -Portin mitat ja maksimipaino. Maksimipaino 300 kg, maksimikorkeus 2 metriä, avautumisen maksimileveys portti 4 metriä ja kokonaispituus 6 metriä -Moottorin mittoja, millimetreissä

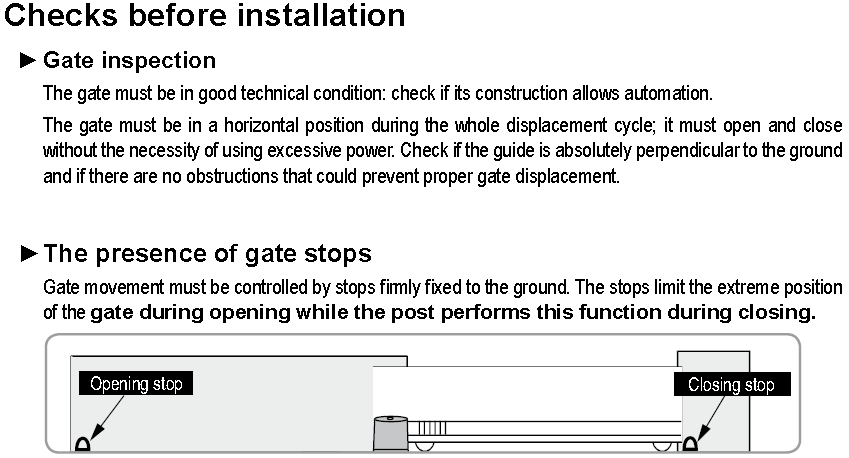

2 -Kuva asennuksesta -Tarkistukset ennen asennusta -Portin tarkistus: Portin pitää olla hyvässä kunnossa, tarkista että portin rakenne sallii automaation. Portin pitää olla vaakasuorassa koko siirron ajan. Sen pitää avautua ja sulkeutua ilman liiallista voimankäyttöä. Tarkista että ohjain on tarkalleen yhdensuuntainen maan kanssa ja ettei mitään esteitä portin liikkeelle ole. -Portin pysäyttimet. Portin liikeradan molemmissa päissä pitää olla tukevasti kiinnitetyt pysäyttimet pysäyttämään portin liikettä. Avautuessa pysäytin pysäyttää liikkeen, sulkeutuessa porttitolppa.

3 -Mekaaniset säädöt Tarkista että: -Moottori on sopivalla korkeudella -Portti liikkuu kunnolla, vaikeuksitta raiteellaan -Vaihdepyörä/ratas pyörii kokoajan kun portti kulkee raiteellaan -Hammastanko ja ratas eivät vaihtele paikkaansa portin kulkureitillä -Älä ikkinä lukitse moottoria kun portti liikkuu

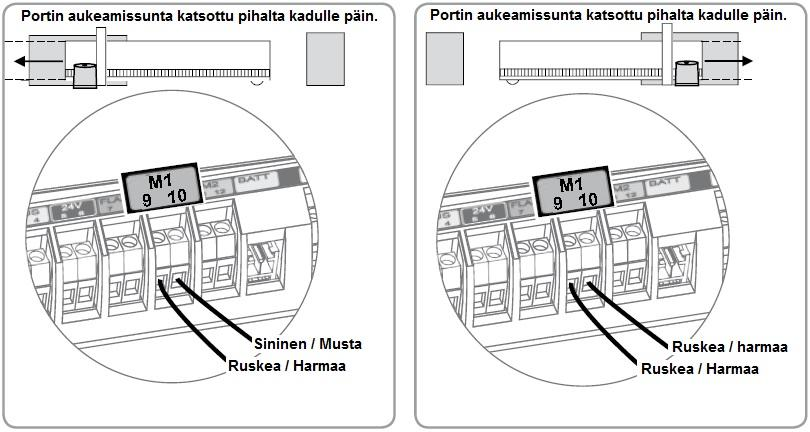

4 Vaiheet: -Sähkökytkennöt -Moottoriyksikön yhdistäminen -Voimalähteeseen liittäminen -Aurinkokennoon yhdistäminen -Turvalaitteisiin yhdistäminen Moottorin yhdistäminen! Aina yhdistä moottori ja sähkömoduuli ennen kuin sähkömoduuli on yhdistetty verkkovirtaan! Yhdistä moottori terminaaleihin 9 ja 10 (vihreä M1 etiketti sähkömoduulissa) -Moottoriyksikkössä (4) ja sähkömoduulissa (3) on valmiina johtimet moottorin asentamiseksi vasemmalle puolelle. Moottoriyksikön suunnan vaihtamiseksi vaihda terminaaleihin 9 ja 10 kytketyt johtimet päikseen. Moottori vasemmalla puolella (kuva sisältä) Moottori oikealla puolella (kuva sisältä)

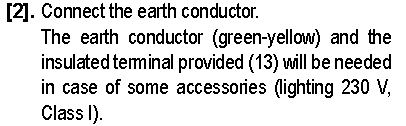

5 -Liittäminen voimanlähteeseen! Turvallisuussyistä suorita nämä vaiheet voimanlähde kytkemättä verkkovirtaan -1. Kuori johtoja yhtä pitkä pätkä kolmesta johdosta -2. Kytke maadoitusjohto Maadoitusjohto(vihreä-keltainen) ja eristetty terminaali (13) tarvitaan joidenkin lisävarusteiden kanssa (230v valaistus V, luokka I).

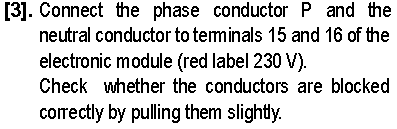

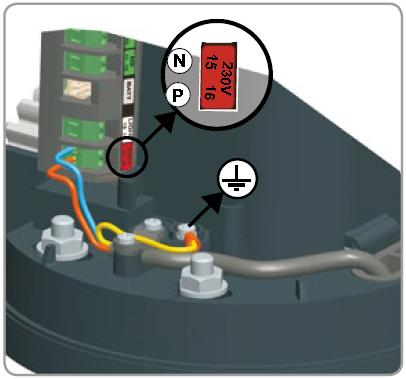

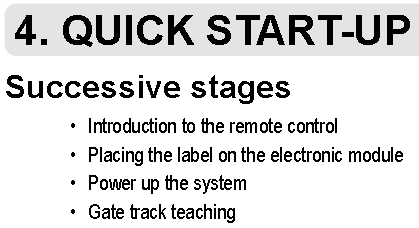

6 -3. Yhdistä vaihejohdin P ja neutraali johdin terminaaleihin 15 ja 16 sähkömoduulissa (punainen etiketti 230v). Tarkista onko johdot kunnolla nykäisemällä niitä vähän. -Sininnen johdin N Terminaali 15 -Punainen/ruskea/musta johdin P Terminaali 16 -Vihreä-keltainen johdin maadoitus, kuva -! On pakollista seurata suositeltuja johtimien värejä -Pika-aloitus Vaiheet: -Tutustuminen kaukosäätimeen -Etiketin asettaminen sähkömoduuliin -Systeemin käynnistäminen -Portin radan opettaminen Nappi 1 Nappi 2

7 -Kaukosäädin Setin mukana tulleet kaukosäätimet on ohjelmoitu valmiiksi. Nappi 1 avaa portin kokonaan. Etiketin laitto sähkömoduuliin. Laita etiketti 14 moottorin sähkömoduuliin 3 -Systeemin käynnistäminen Status-valo sähkömoduulissa vilkkkuu (kahdesti) kertoakseen että moottorin sähköt on päällä ja ne odottaa säätöjä. Jos valo ei pala, katso sivu 31 -Portin radan opettaminen Moottorin sähköiset systeemit automaattisesti säilyttää: -Tarvittavan väännön määrän portin ohjaamiseen. Tämä auttaa huomaamaan epänormaalisuudet moottorin toiminnassa -Portin reitin avautumisen ja sulkeutumisen aikana sekä pysäytyskohtien paikat. Asetuksia asettaessa, seiso tavallisella etäisyydellä portista ja suorita seuraavat vaiheet:

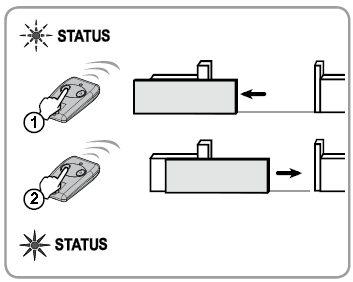

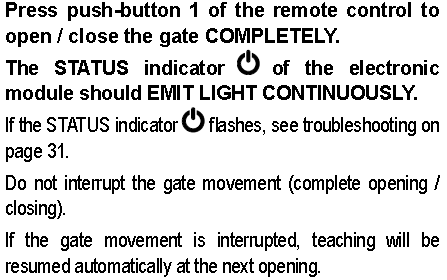

8 -Paina nappia 1 avataksesi/sulkeaksesi portin kokonaan. Sähkömoduulin status-valon pitäisi palaa kokoajan. Jos se vilkkuu, katso sivu 31. Älä keskeytä portin liikettä. Jos portin liike keskeytyy, opetus jatkuu seuraavan avaamisen yhteydessä.

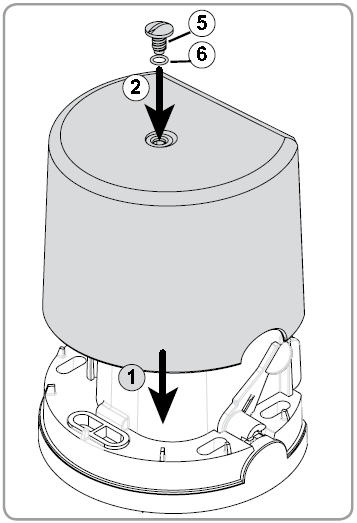

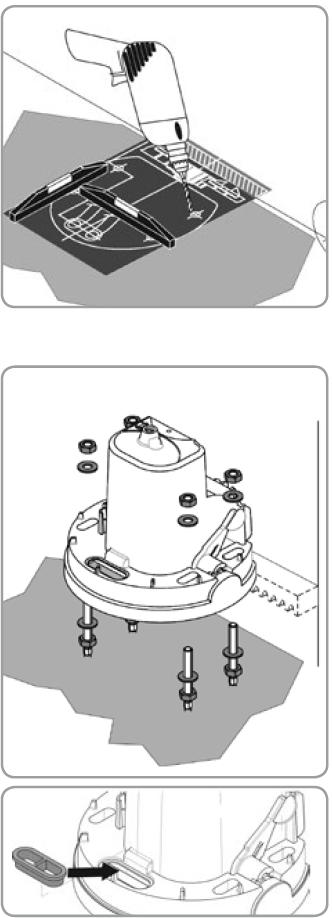

9 -Suojan kokoaminen Käännös: -Tarkista että moottoriyksikkö on lukittu 1. aseta suojus moottorin alustalle/pohjalle 2. aseta ensin tiiviste 6 ja sitten ruuvi 5

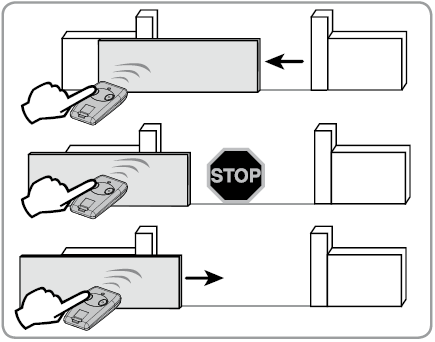

10 -Käyttö -Toiminta peräkkäistilassa Toistuva saman napin painelu kaukosäätimessä johtaa seuraaviin moottorin toimintoihin: auki, kiinni, auki, kiinni, auki, jne -Kokonainen avautuminen painamalla nappia 1 -Pysäytä portti painamalla nappia 1 -Sulje portti painamalla nappia 1

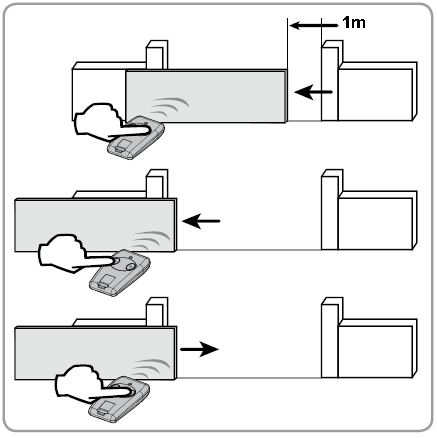

11 -Jalankulkijan mentävä avaaminen tapahtuu painamalla aiemmin aktivoitua nappia kaukosäätimessä (sivu 21) -Osittainen avautuminen painamalla aiemmin aktivoitua nappia -Kokonaan avautuminen painamalla nappia 1 -Sulkeminen painamalla aiemmin aktivoitua nappia -Toiminta automaattitilassa Automaattitilassa portti sulkeutuu itsestään 30 sekunnissa -Varotoimenpiteet Automaatio tarvitsee valokennosetin EN mukaisesti (kuvaukset ja ohjeet sivuilla 22 ja 23) Polargos suosittelee oranssin valon (sivu 26 ja 27) sekä alue valaistuksen (27) käyttöä

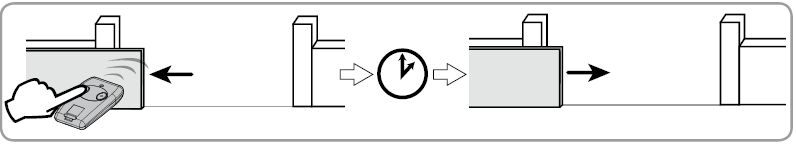

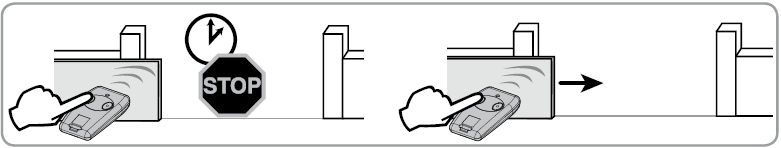

12 -Toiminta automaatiotilassa (siirtyäksesi tähän tilaan, lue ohjeet sivulta 20) Automaattitilassa portti sulkeutuu itsestään 30 sekunnissa. Mikäli este havaitaan sulkeutumisen aikana, portti pysähtyy ja sen jälkeen avautuu. Sulkeaksi portin, paina nappia 1. -Portti aukenee napilla 1 Automaattinen sulkeutuminen 30 sekunnin kuluttua -Valokennon ylitys johtaa automaattiseen sulkeutumiseen viiden sekunnin kuluttua. -Portin pitäminen auki painamalla nappia 1 Automaattinen portin sulkeutuminen painamalla nappia 1 uudestaan

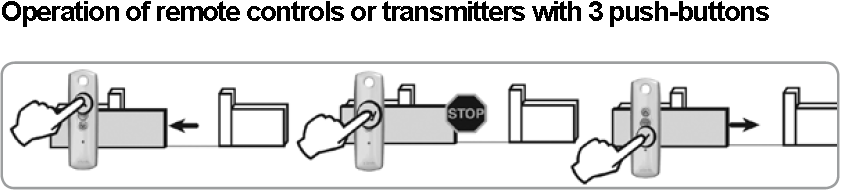

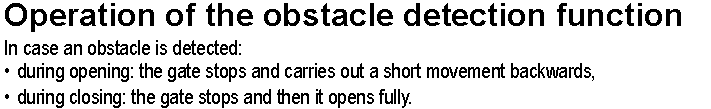

13 -Esteen tunnistustoiminnon käyttö Mikäli este havaitaan -Avautumisen aikana: portti pysähtyy ja peruuttaa vähän -Sulkeutumisen aikana: portti pysähtyy ja avautuu sen jälkeen kokonaan. -Aluevalaistuksen toiminta Valaistus kytkeytyy päälle aina kun moottori käynnistyy, ja sammuu automaattisesti puolentoista minuutin kuluttua. -3-nappisen kaukosäätimen tai lähettimen käyttö -Avautuu painamalla ylös -nappia -Pysähtyy painamalla keskimmäistä nappia -Sulkeutuu painamalla alas -nappia -Huomaa että 3-nappiset säätimet eivät anna avata porttia jalankulkijatilassa.

14 -Moottorin lukitseminen/avautuminen -Turvallisuussyistä suorita nämä toimenpiteet irrotettuasi moottorin verkkovirrasta. -Aina lukitse moottori ennen kuin yhdistät sen virtaan. Vipu pitää olla lukitusasennossa. -Älä ikinä lukitse tai avaa lukitusta kun portti liikkuu. -Kun moottori on aukinaisessa tilassa, porttia voidaan ohjata manuaalisesti jos virta katkeaa. Silloin portti liikkuu vapaasti. Toimi varovasti. -Avaa moottorin lukitus vetämällä vipua itseäsi kohti -Lukitse moottori työntämällä vipua portin suuntaan

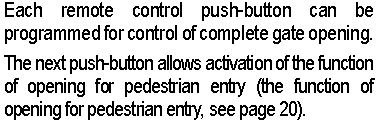

15 -Kehittyneempien asetusten säätäminen -Huomaa, ettet voi säätää asetuksia kun portti liikkuu. Kaikki säätöjen muutokset tulevat voimaan uuden portin avaamisen jälkeen. -Käytettävissä olevat napit 2- tai 4-nappisissa kaukosäätimissä -Jokainen kaukosäätimen nappi voidaan ohjelmoida portin kokonaista avaamista varten. Seuraava nappi sallii jalankulkijatilassa avaamisen (s20). -Nappi 1 ei voi olla jalankulkija-avaamisen nappi -Ohjelmoimattomattomia nappeja tai aktivoimatonta jalankulkunappia voidaan käyttää toisten automaattisten mekanismien kontrolloimiseen (autotallin ovi esimerkiksi).

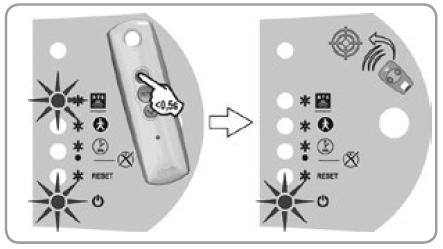

16 -Saatavilla olevat nappiyhdistelmät kokonaiseen tai jalankulkuavautumiseen: -Musta: kokonainen avautuminen Harmaa: jalankulkuavautuminen (jos käytössä) Valkoinen: ohjelmoimaton nappi -2 tai 4-nappisen kaukosäätimen ohjelmointi -1: aseta kaukosäädin maalitaulun kuvalle -2: paina nopeasti kaukosäätimen nappia joka on tarkoitettu kokonaiseen avautumiseen. ->Radio-valo syttyy ja sitten sammuu kun napista päästetään irti. Nappi on ohjelmoitu.

17 3-nappisen kaukosäätimen ohjelmointi -1: aseta kaukosäädin maalitaulun kuvalle -2. paina nopeasti kaukosäätimen ylös tai alas-nappia ->Radio-valo syttyy ja sammu, Kaukosäädin on ohjelmoitu -Jos 16 kaukosäädintä on ohjelmoitu jo, niin 17. säätimen ohjelmoiminen poistaa ensimmäisen jne.

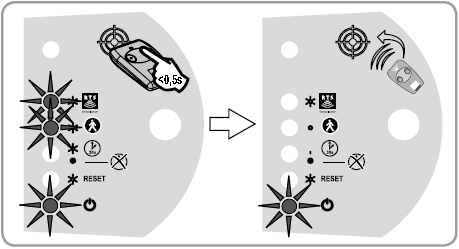

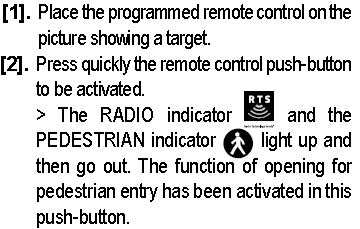

18 -Jalankulkijatilan aktivointi -Jalankulkutilassa avaamisen voi aktivoida käyttämällä 2- tai 4-nappisen kaukosäätimen ohjelmoitua nappia. -1: Laita kaukosäädin maalitaulun kuvalle -2: Paina nopeasti aktivoitavaa nappulaa ->Radio-valo ja Jalankulkija-valo syttyvät ja sammuvat. Jalankulkijatila on aktivoitu tälle napille. -Poistaaksesi jalankulkutila-toiminnon tältä napilta, suorita edeltävät vaiheet uudelleen. Jalankulkuvalo sammuu.

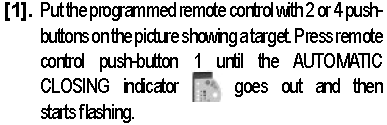

19 -Automaattisen sulkeutumisen aktivointi (suositeltu valokennojen kanssa) -Huomaa: automaattitila voidaan aktivoida vain kun valokenno on asennettu. Aseta kaukosäädin sähkömoduulille päästäksesi käsiksi asetuksiin. Mikäli käytössä on 3-nappinen kaukosäädin, asetuksia ei voi käyttää. -1: Laita 2- tai 4-nappinen kaukosäädin maalitaulun kuvalle. Paina nappia 1 kunnes Automaattisen sulkeutumisen valo vilkkuu. -2: Paina nappulaa 2 kunnes automaattisen sulkeutumisen valo sammuu ja sitten syttyy taas ja jatkaa loistamista. Päästä irti napista. ->sulkeutumisnappula vilkkuu. -3: Paina nappulaa 1 kahdesti->sulkeutumisvalo pysyy päällä kuvaten automaattitilan aktivoitumista.

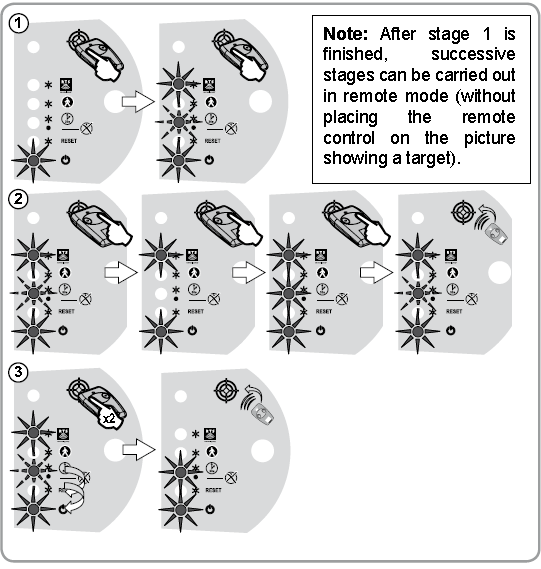

20 -Huomaa, että vaihe 1 jälkeiset vaiheet voidaan suorittaa ilman että kaukosäädintä pidetään maalitaulun kuvan päällä. -Sammuttaaksesi automaattisulkeutumistilan ja palataksesi vaiheittaistilaan, toista vaihe 1 kuten kuvattuna yllä ja sitten paina nopeasti nappulaa 2. Automaattisulkeutumisvalo sammuu ja sen jälkeen vilkkuu. Paina nappulaa 1 kahdesti.

21 -Lisävarusteet -Läpileikkaus johtimista erityyppisille laitteille. - =Koaksiaalikaapeli

22 -Valokennot -Valokennot pysäyttävät portin ja saavat sen vaihtamaan suuntaa portin sulkeutuessa jos ne havaitsevat esteen. -Huomaa, että mikäli portti on suljettu ja valokennot peitetään, portti ei aukea. -Valokennosettiin kuuluu: Lähettävät valokennot (TX) Vastaanottavat valokennot (RX)

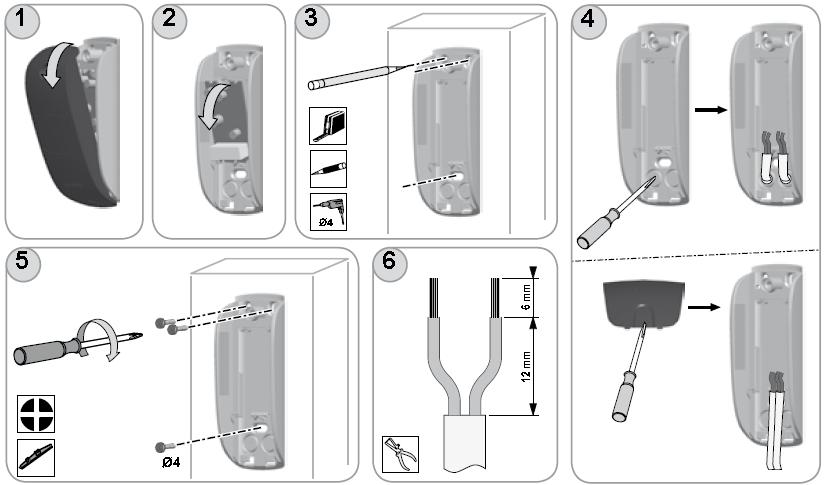

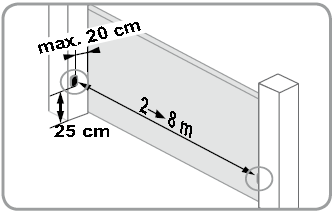

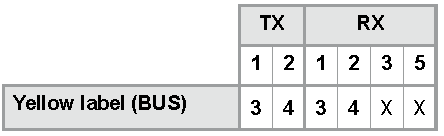

23 -Valokennojen sijainti -Valokennojen asennus ja liittimet.

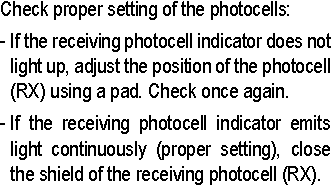

24 -Tarkistaaksesi että valokennot on asetettu oikein, laita lähettävän kennon suojus mutta älä (vielä) asenna vastaanottavan kennon suojusta. -Tarkista valokennojen asetukset: -Jos vastaanottavan kennon indikaattori ei syty palamaan, säädä kennon RX paikkaa lapulla, tarkista. -Jos vastaanottava indikaaattori lähettää jatkuvaa valoa, laita suojus paikalleen (RX) -Valokennojen tunnistus moottorin sähköjärjestelmän toimesta kun vaiheittaisen avautumisen tilassa. -1: Aseta 2- tai 4-nappinen kaukosäädin maalitaulun kuvalle. Paina nappia 1 kunnes automaattisen sulkeutumisen valo sammuu ja alkaa vilkkua.

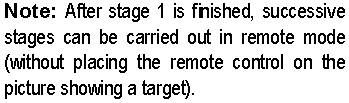

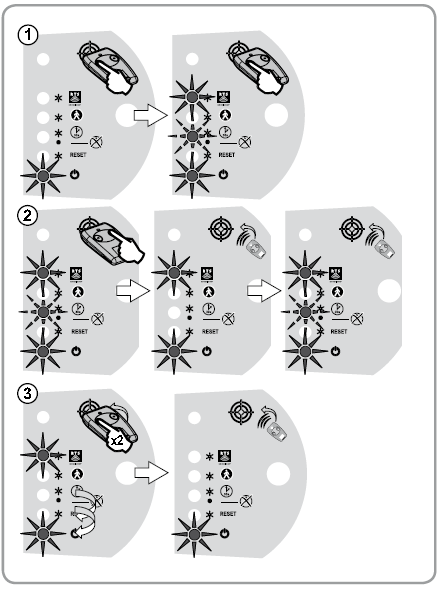

25 -Huom: Kun vaihe 1 on suoritettu, seuraavat vaiheet voidaan suorittaa vaikkei kaukosäädin olisi maalitaulun kuvan päällä. -2: Paina kaukosäätimen nappia 2 kunnes automaattisen sulkeutumisen valo sammuu, ja sitten vilkkuu. -3: Paina nappia 1 kahdesti

26 -Huom: Automaattisen sulkeutumisen tilassa valokennot tunnistetaan moottorin elektroniikan toimesta kun automaattisen sulkeutumisen tila aktivoidaan. -Valokennojen poisto Mikäli kennot irrotetaan systeemistä: -Vaiheittaisen avautumisen tilassa: toista kennojen tunnistusprosessi -Automaattisen sulkeutumisen tilassa toista automaattisen sulkeutumisen aktivointiprosessi -Estetyt/peitetyt valokennot -Jos valokennot ovat peitettyinä tai estettyinä portin sulkeutuessa, portti pysähtyy ja peruuttaa. Jos portti on suljettuna ja kennot ovat peitossa, portti ei aukea. -Turvallisuussäännöt -Valokennojen toiminta tulee tarkistaa puolen vuoden välein. Tarkistaaksesi, peitä valokenno kädelläsi kun suljet porttia. Portin pitäisi pysähtyä, ja sen jälkeen avautua. Oranssivalo -Oranssi valo tarkoittaa, että moottori on käynnissä. Valo alkaa vilkkua 2 sekuntia ennen kuin portti alkaa liikkua.

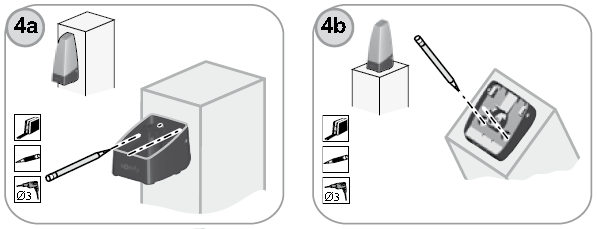

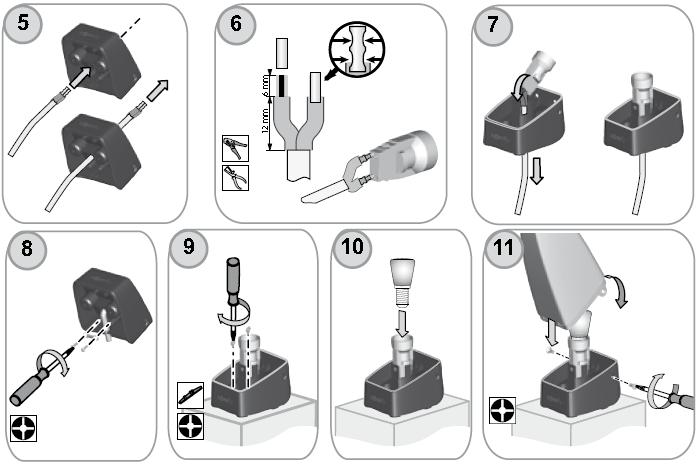

27 -Oranssin valon asennus -Oranssin valon asennukseen on kaksi eri metodia. (kuvat 4a ja 4b)

28 -Oranssin valon sähköjohdot -Yhdistä oranssi valo terminaaleihin 7 ja 8 (oranssi etiketti FLASH) sähkömoduulissa. -Aluevalaistus -Tämä elementti ei ole yhteensopiva aurinkoenergiavirtalähteen kanssa -Yhdistä aluevalaistus terminaaleihin 13 ja 14 (valkoinen LIGHT-etiketti)

29 -Hätäakku -Tämä elementti ei ole yhteensopiva aurinkoenergiavirtalähteen kanssa -Hätäakku varmistaa että portti toimii edes hitaasti mikäli sähkövirran jakelussa tapahtuu virheitä. Akku on sisäänrakennettuna moottorin sähkömoduuliin. Akun toiminta-aikaa pidennettäväksi johtokontrollisysteemi on irrotettu, porttia ohjataan vain kaukosäätimellä ja radiolähettimellä. Huom; STATUS indikaattori vilkkuu, kun moottori toimii akulla. -Akun tekniset tiedot -Toiminta-aika: 10 sykliä jatkuvassa tilassa tai 24 tuntia jos portti on hyvässä kunnossa -Optimilatausaika: 48 tuntia -Akun ikä: 3 vuotta -Varmistaaksesi optimin akun käyttöajan, irrota voimanlähde portista kolmesti vuodessa ja availe porttia muutaman kerran akun voimalla.

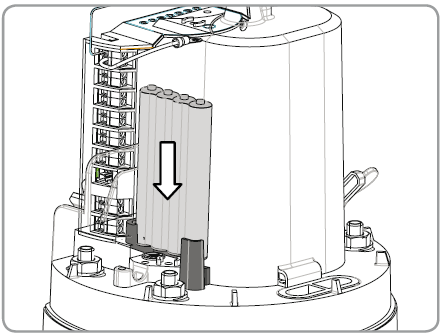

30 -Akun kytkentä ja asennus -Yhdistä akku sähkömoduulin sille tarkoitettuun terminaaliin (harmaa BATT)

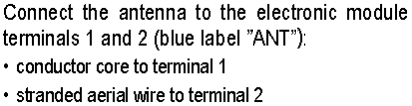

31 -Radio paneeli koodilla. -Itsenäinen antenni -Itsenäinen antenni pidemmällä kantamalla voi korvata johtoantennin. Aseta se tolpan päälle. -Yhdistä antenni sähkömoduulin terminaaleihin 1 ja 2 (sininen ANT) -Johdin terminaaliin 1 -Piiska-antenni terminaaliin 2

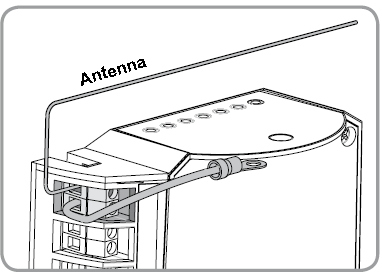

32 -Kauko-ohjain kahdella napilla -Kaukosäätimen patterin vaihto -Patteri kestää yleensä 2 vuotta -Varoitus: tarkista että patteri menee oikein päin. Sitä ei saa ladata tai heittää tuleen/veteen tai altistaa korkeille lämpötiloille, tai avata tai sekoittaa toisiin pattereihin. Ei lasten ulottuville. -Antennin johtimet ja sijainti -Antenni pitää yhdistää terminaaliin 1 ja sijoittaa kuten kuvassa.

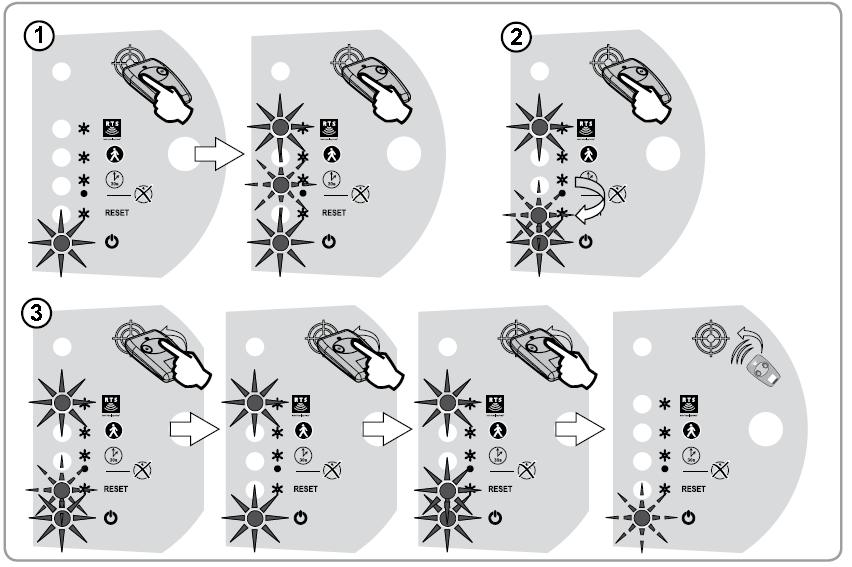

33 -Asetusten poistaminen. -Seuraavat asetukset voidaan poistaa: portin reitti ja automaattisen avauksen tilan aktivointi -Milloin asetukset tulee poistaa? -Portin reitin opettamisen jälkeen, mikäli moottorin johtimia säädetään. -Jos löytyy odottamattomia esteitä normaalin käytön aiheuttamasta kulumasta. -1: Laita 2- tai 4-nappinen kaukosäädin maalitaulun kuvalle. Paina nappia 1 kunnes automaattisulkeutumisen valo alkaa vilkkua.

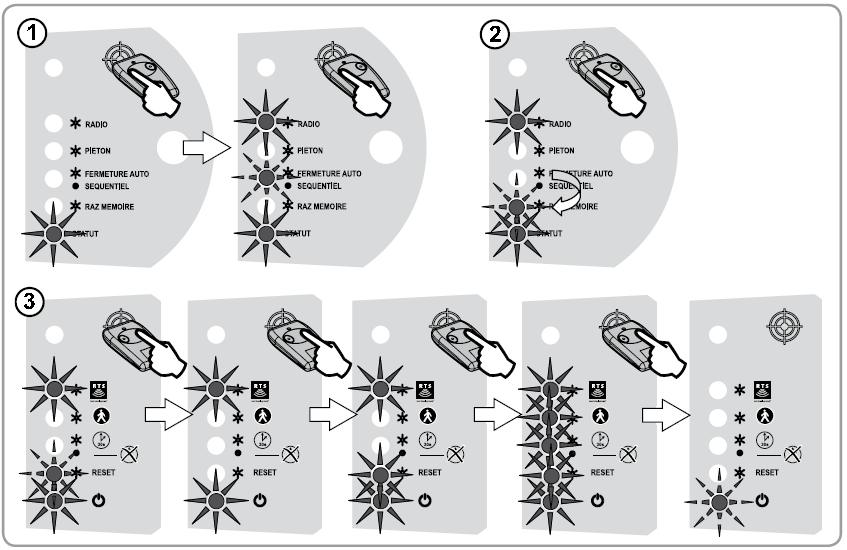

34 -2: Paina nappulaa 1 kerran->>reset-valo vilkkuu -3: Paina nappulaa 2 ja pidä sitä pohjassa kunnes RESET-valo syttyy, päästä irti napista 2->Status-valo vilkkuu. -Ohjelmoitujen asetusten ja kaukosäätiminen poistaminen -Seuraavat asetukset voidaan poistaa: portin reitti, automaattisen sulkeutumisen tilan aktivointi ja kaikki kaukosäätimet tai radiolähettimet. -1: Laita 2- tai 4-nappinen kaukosäädin maalitaulun kuvalle. Paina nappia 1 kunnes automaattisulkeutumisen valo alkaa vilkkua.

35 -2: Paina nappia 1->RESET-valo vilkkuu -Paina nappia 2 kunnes kaikki valot syttyvät, päästä irti napista 2->STATUS-valo vilkkuu.
